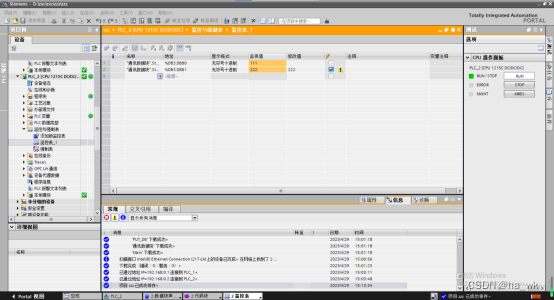

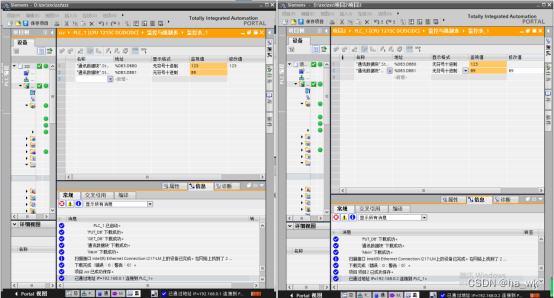

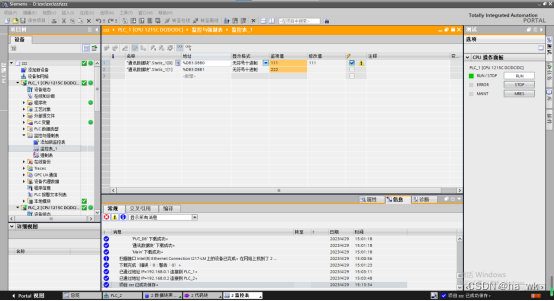

本文详细介绍了两台S1200 PLC之间进行S7双边通讯的配置过程，包括硬件组态、设置IP地址、连接端口、数据块创建与优化、PUT和GET指令的应用，以及在不同项目中的配置方法。通过PUT和GET指令，实现了两台PLC之间的数据交换，并通过监控表验证了通讯效果。

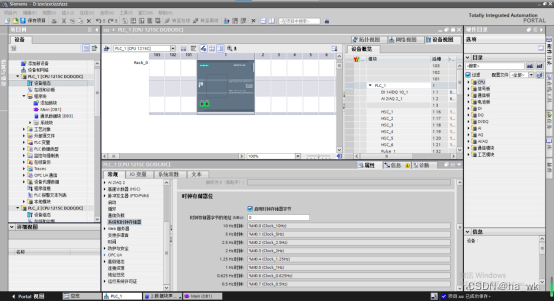

1.硬件组态

这里使用的CPU是两台1215

2.允许来自远程对象的PUT/GET通讯访问

在设备组态中点击CPU1215,找到属性，在‘属性-防护与安全-连接机制’中，将‘允许来自远程对象的PUT/GET通讯访问’打√，即选择允许来自远程对象的PUT/GET通讯访问。

3.设置IP地址

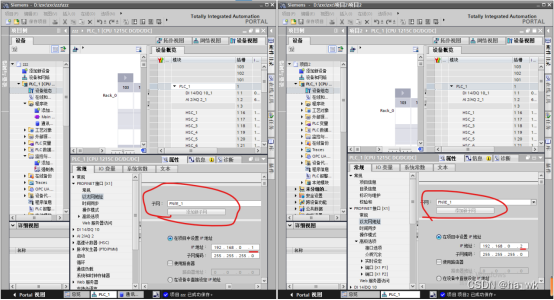

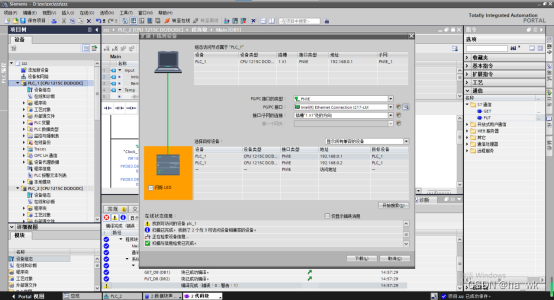

在‘属性-PROFINET 接口-以太网地址-在项目中设置IP地址’中，本例子中将IP协议设定为：第一台IP地址：192.168.0.1，第二台IP地址：192.168.0.2，若电脑连接不上PLC，将本地网络取消自动获得IP地址，改为手动输入，所设地址需与PLC在同一网段，不同地址。本例中本地IP地址：192.168.0.99。

4.连接端口

在网络视图中，将两个PLC得端口连接在一起

5.添加数据块

在两个PLC中分别添加一个数据块以供两个PLC数据交换，点击所添加的数据块的属性，将‘优化的块访问’的√点掉，即不选择优化的块访问。

6.创建数据

创建数据，本例中创建了两个数据，完成后编译。

7.添加指令块

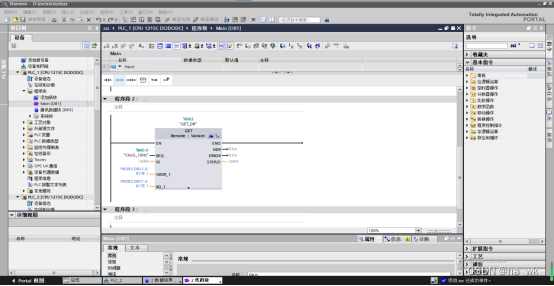

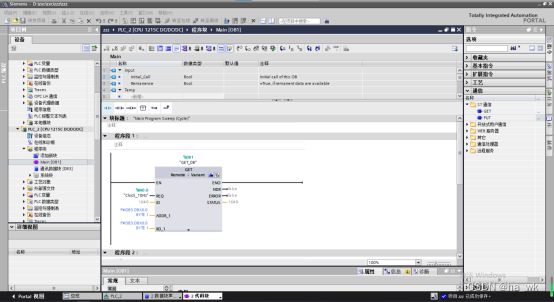

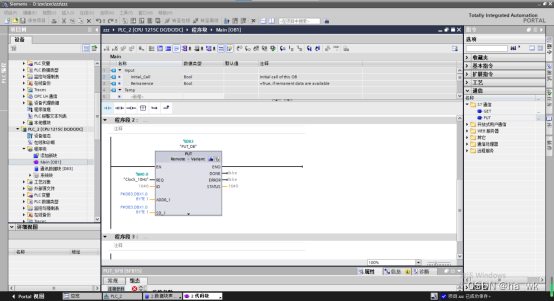

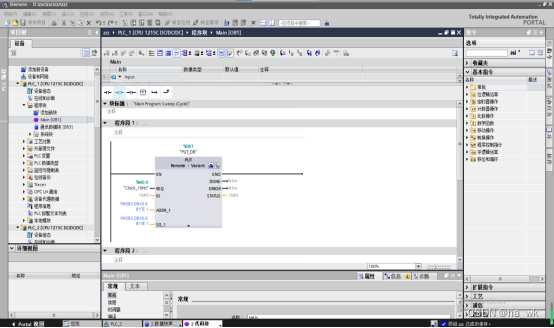

在一个程序块内找到右侧‘指令-通讯-S7通讯’，添加PUT和GET，拖拽至程序段，拖拽后会自动添加数据块，PUT为向远处PLC写入数据，GET为从远处PLC读取数据。

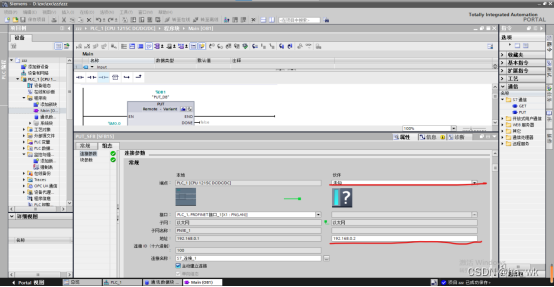

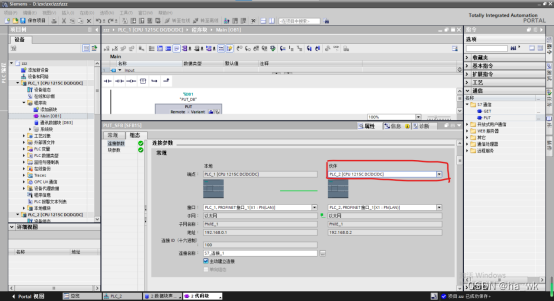

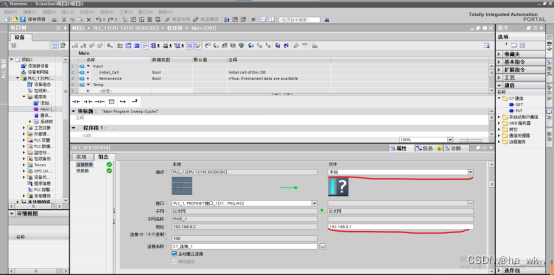

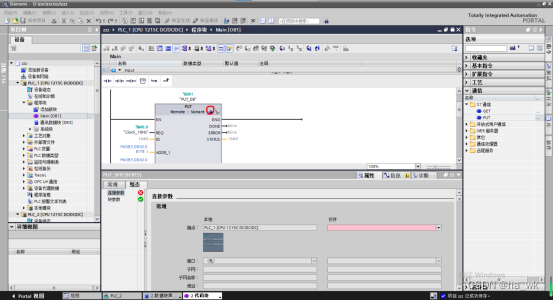

8.指令块管脚设置参数

下表列出了“PUT”指令的参数：

参数	声明	数据类型	存储区	说明
REQ	Input	BOOL	I、Q、M、D、L 或常量	控制参数 request，在上升沿时激活数据交换功能。
ID	Input	WORD	I、Q、M、D、L 或常量	用于指定与伙伴 CPU 连接的寻址参数。
DONE	Output	BOOL	I、Q、M、D、L	状态参数 DONE： 0：作业未启动，或者仍在执行之中 1：作业已执行，且无任何错误。
ERROR	Output	BOOL	I、Q、M、D、L	状态参数 ERROR 和 STATUS，错误代码： ERROR=0 STATUS 的值为： 0000H：既无警告也无错误 <> 0000H：警告，详细信息请参见 STATUS。 ERROR=1 出错，有关该错误类型的详细信息，请参见 STATUS。
STATUS	Output	WORD	I、Q、M、D、L
ADDR_1	InOut	REMOTE	I、Q、M、D	指向伙伴 CPU 上用于写入数据的区域的指针。指针 REMOTE 访问某个数据块时，必须始终指定该数据块。示例：P#DB10.DBX5.0 字节 10。传送数据结构（例如 Struct）时，参数 ADDR_i 处必须使用数据类型 CHAR。
ADDR_2	InOut	REMOTE
ADDR_3	InOut	REMOTE
ADDR_4	InOut	REMOTE
SD_1	InOut	VARIANT	I、Q、M、D、L	指向本地 CPU 上包含要发送数据的区域的指针。仅支持 BOOL、BYTE、CHAR、WORD、INT、DWORD、DINT 和 REAL 数据类型。传送数据结构（例如 Struct）时，参数 SD_i 处必须使用数据类型 CHAR。
SD_2	InOut	VARIANT
SD_3	InOut	VARIANT
SD_4	InOut	VARIANT
