几块钱几分钟打造示波器+波形发生器

5 分钟内将 Raspberry Pi Pico（或任何 RP2040 板）变成简单的示波器+波形发生器。

介绍

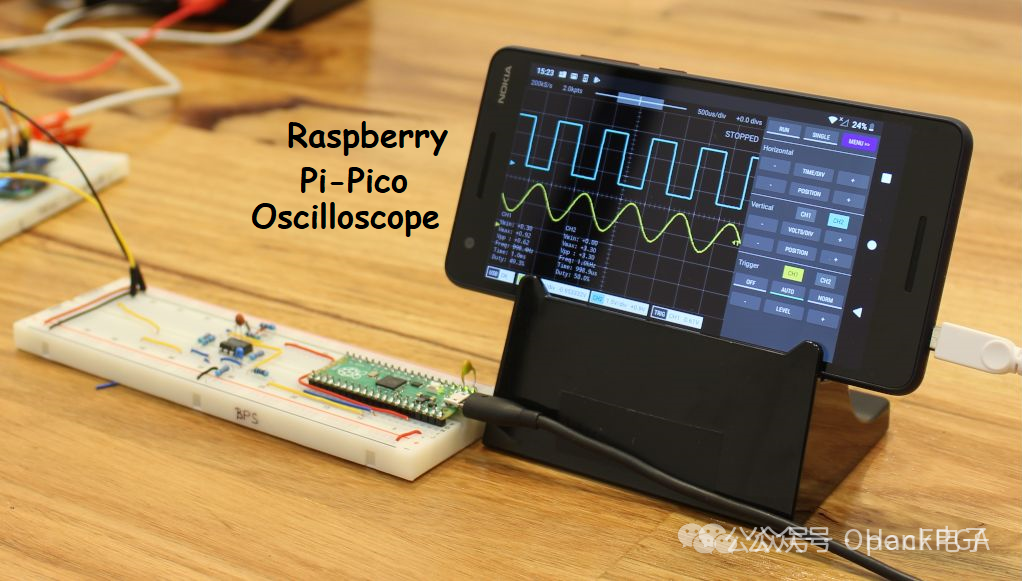

使用 Raspberry pi Pico 作为这个项目的大脑。来自 Pico 的信号通过 USB 传输至手机，通过手机显示波形。

特征

• 200Khz带宽

• 支持2通道

• 500KS/s采样率

• 时间/格：5us至20s

• 板载1khz波用于测试

• 低功耗

• USB接口

支持的硬件

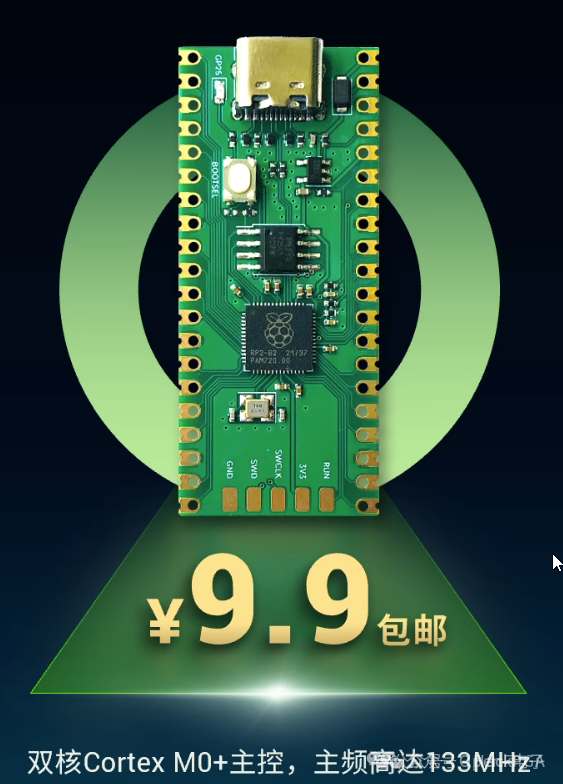

• 树莓派 Pico

• RP2040-zero

• 所有基于 RP2040 的板卡(需具有 USB 连接）

安装

• 从下方链接下载最新的固件

• 链接：https://pan.baidu.com/s/1kfXb7q2Te1PVH7h4vMwMmQ?pwd=open 提取码：open

• 将开发板连接到计算机时按住 BOOTSEL 按钮

• 将之前下载的固件文件复制到 RP2040

• 板载 LED 开始闪烁。

• 享受

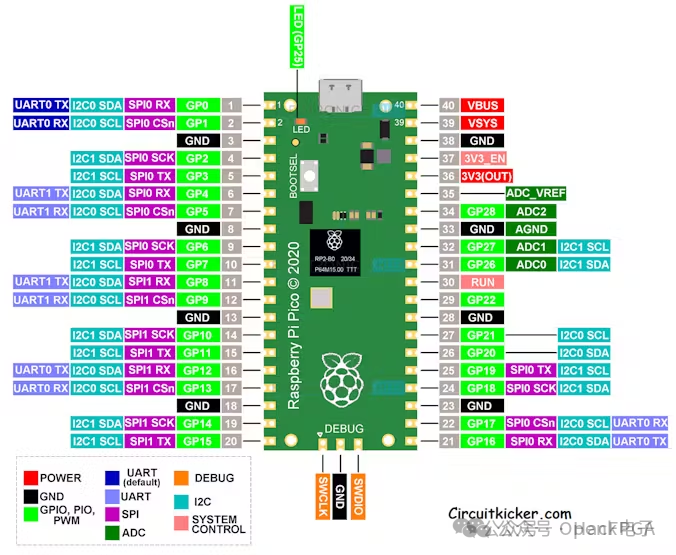

这里，GPIO26 为通道一，GPIO27 为通道 2。给任意通道一个 0 到 +3.3 V的信号，信号的 GND 接到 Pi 的 GND，通过 USB 连接 USB 到智能手机就完成了所有连接。

对于高电压，可以在通道引脚上添加一个 100k 电阻。为了测量负电压和信号（例如 -3.3 至 +3.3 伏），我们可以使用 3.3v 和GND之间的 1k 电阻器制作一个电阻分压器网络。

示波器屏幕

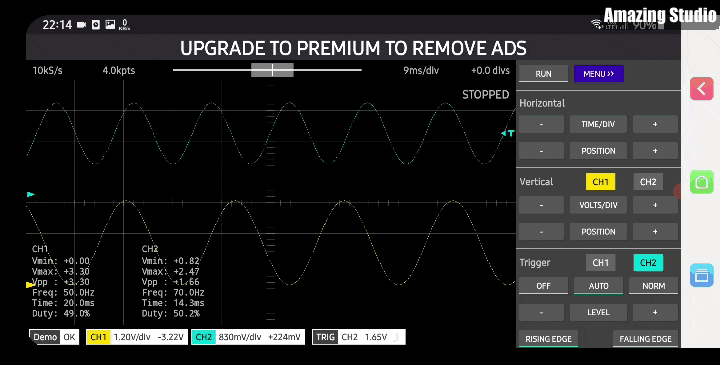

这里提供了一个专用应用程序来显示从 Pico 接收的波形和信号--名为SCOOPY（仅可以使用单通道）。

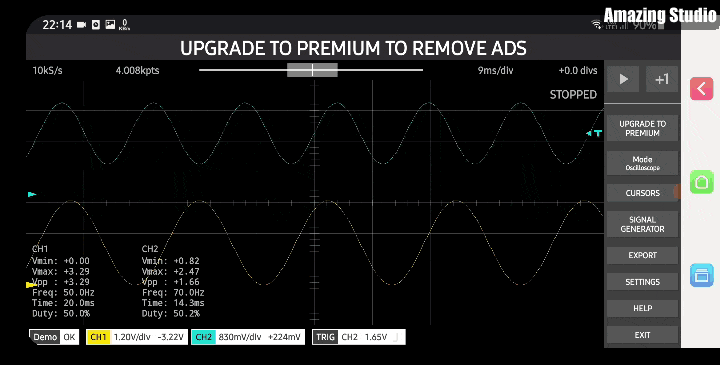

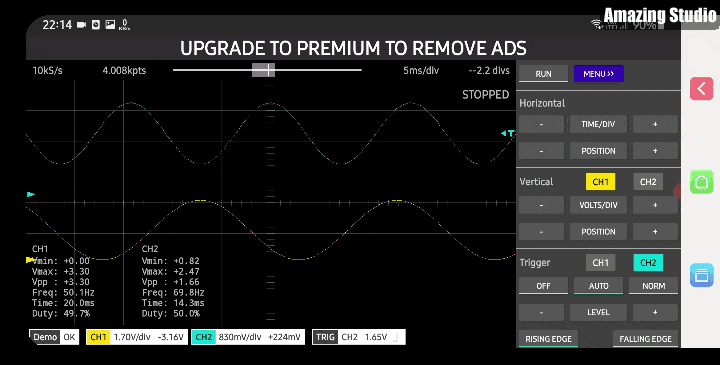

它具有出色的波形分析界面们可以调整波在 XY 方向上的位置。增加/减少每格时间和每格电压。该应用程序可以在 Android 智能手机上运行。

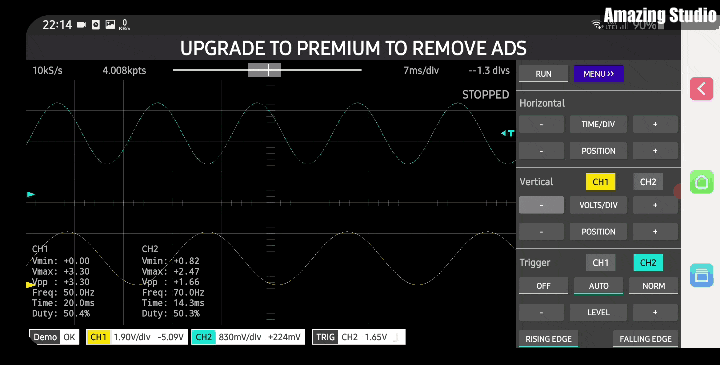

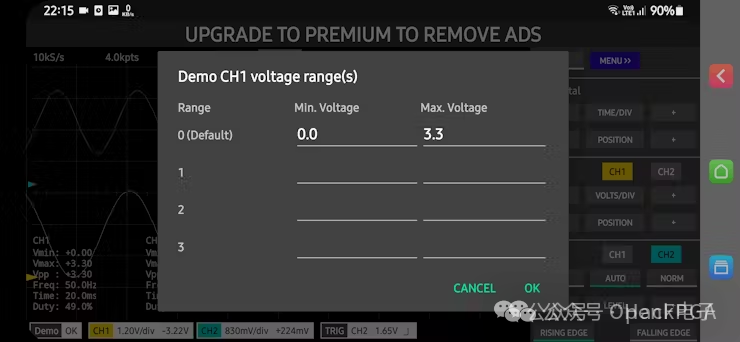

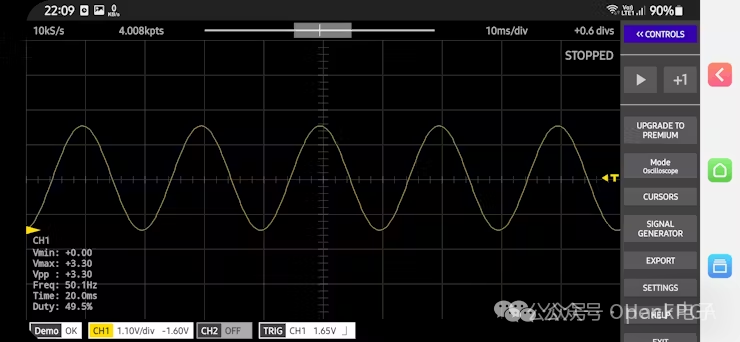

提供占空比为 50% 的50Hz正弦波演示信号来检查通道或在应用中进行校准。触摸屏也使移动更加容易。

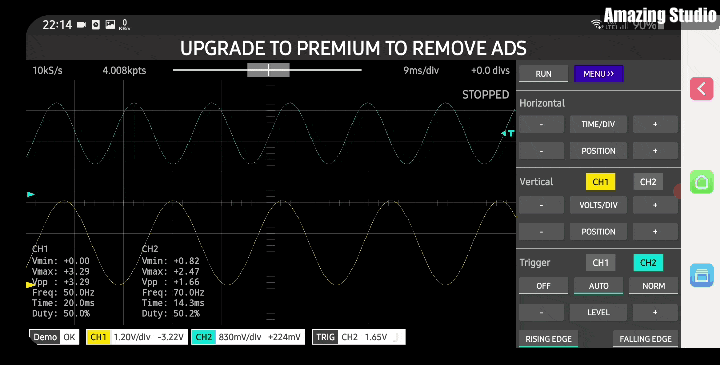

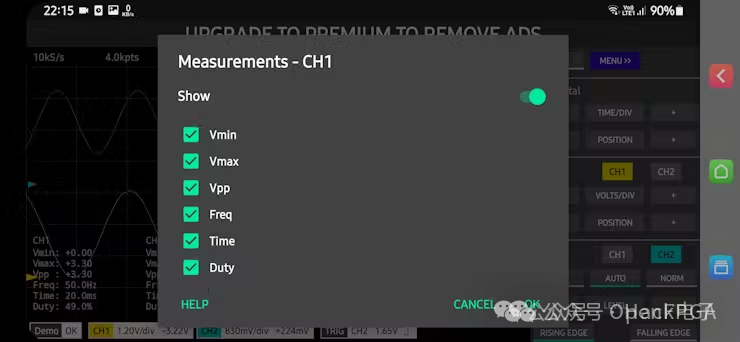

此外，信号的实时读数显示在角落，包括电压、频率、时间和占空比。

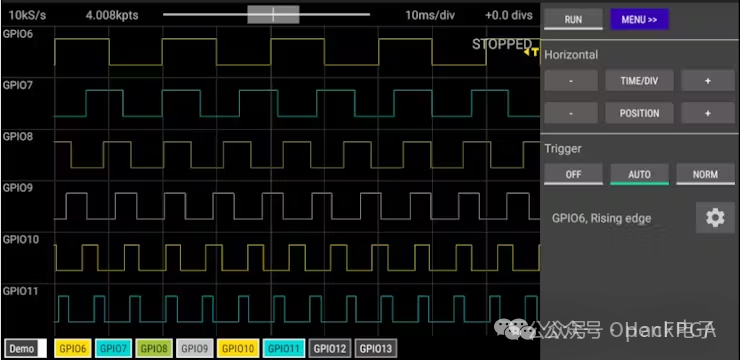

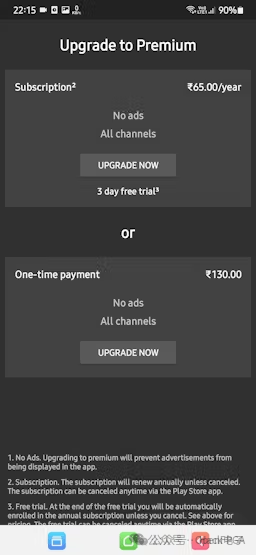

应用程序还具有信号发生器和逻辑分析仪功能，这些功能随应用程序的免费版本一起提供。信号发生器仅支持频率范围为1.25Mhz的正弦波和方波。

PCB文件

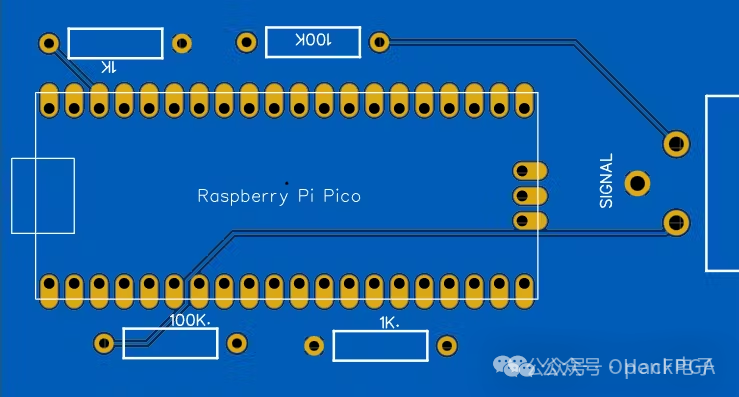

设计了一款扩展板，可以直接使用。

链接地址：

https://pan.baidu.com/s/17u7BIECX7-ZHWYcGphLnmg?pwd=open

代码

https://pan.baidu.com/s/17u7BIECX7-ZHWYcGphLnmg?pwd=open

问题

该示波器只能测量小信号。同时，可以将之前的逻辑分析仪（几块钱几分钟打造100MHz采样率逻辑分析仪）集成进来，形成强大的工具。

想要了解FPGA吗？这里有实例分享，ZYNQ设计，关注我们的公众号，探索
