Xilinx fpga实现LVDS高速ADC接口


LVDS

即Low-Voltage Differential Signaling。FPGA的selecteIO非常强大,支持各种IO接口标准,电压电流都可以配置。其接口速率可以达到几百M甚至上千M。使用lvds来接收高速ADC产生的数据会很方便。像ISERDES,IDDR,IDELAY,OSERDES,ODDR这种资源在FPGA的IOB中多得是(每个IO都对应有,最后具体介绍),根本不担心使用。最近刚在项目中用到,提供一个思路,具体的器件使用参考FPGA手册。

使用的AD芯片是ADI的AD9653,125M16bit高精度高速ADC,用到的采样速率是80M。其SPI配置会单独开一篇来讲,SPI配置里面有个大坑,本来以为调好了的,后来又发现了问题,调了三天才定位到问题在哪,这就是硬件的魅力(坑爹)所在了吧。这里主要介绍FPGA的接收部分。

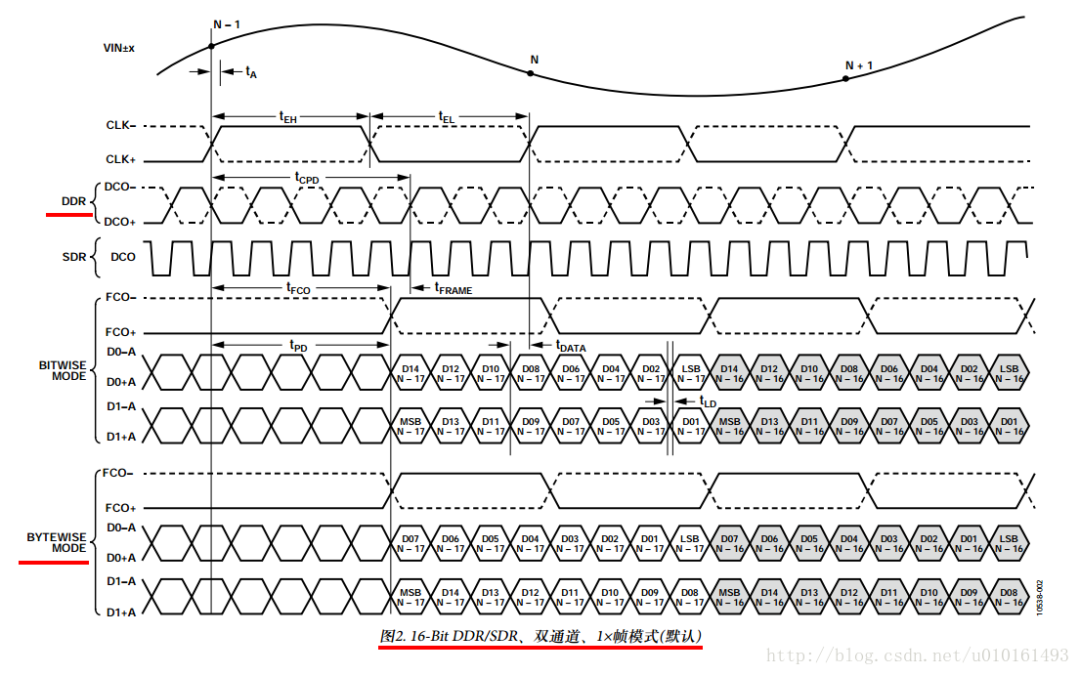

接收ADC数据的时序图,


有几点需要注意:

0 , 可以看出分成三种信号,数据采样时钟DCLK,帧同步信号FCLK,和输入数据DATA

1,输入数据采样时钟默认是已经对齐了输入数据的中点,但帧时钟是和数据字节边缘对齐的。

2,使用Iserdes接收数据,Idelay调整时钟延迟。

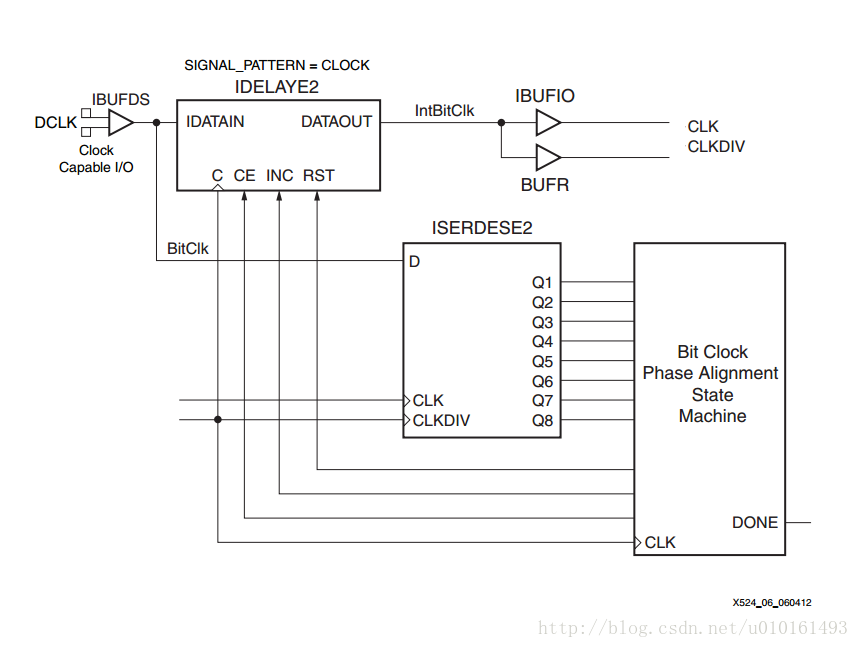

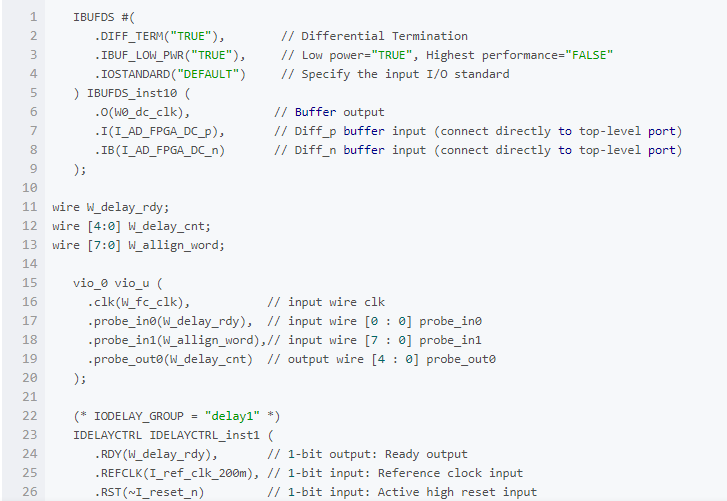

1,对数据采样时钟的处理如下

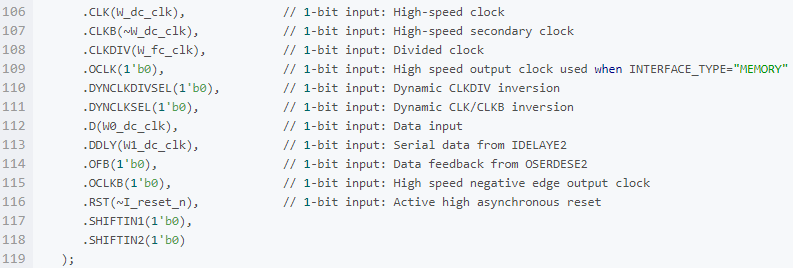

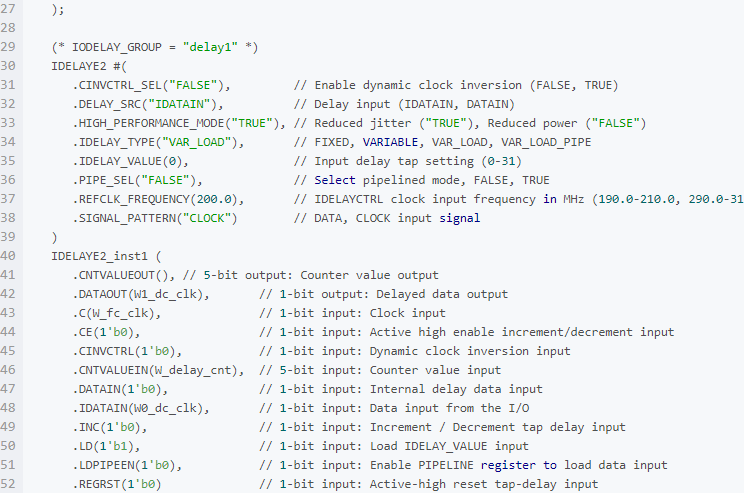

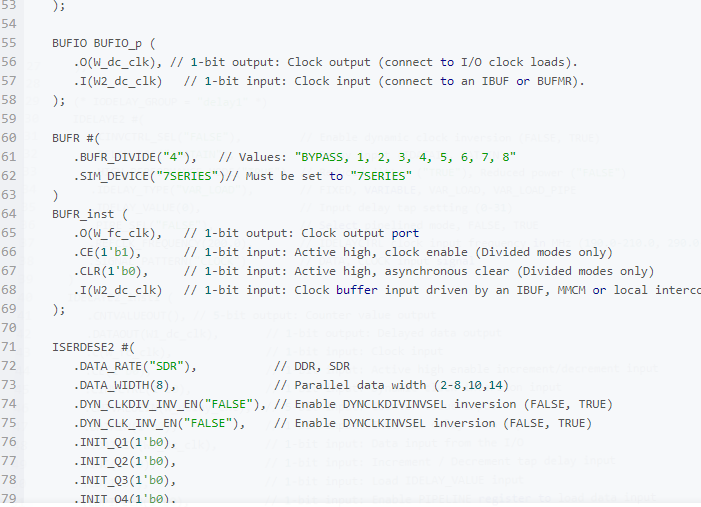

通过控制延时,使得CLK和经过IBUFDS的BitClk对齐,从而消除IBUFIO和BUFR还有net的延时。这样所有的输入信号都只经过了一个IBUFDS,延时相等。对Idelay的控制,可以手动调节,也可以用自动算法。(参考xapp524)







1.1手动调节对齐

首先来看看手动调节算法,用vivado的vio可以很方便的输入输出,可手动在线修改观察现象,对后面的自动训练算法也有一定的启发作用。

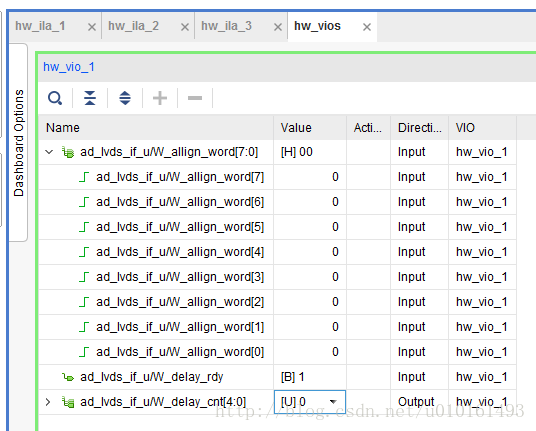

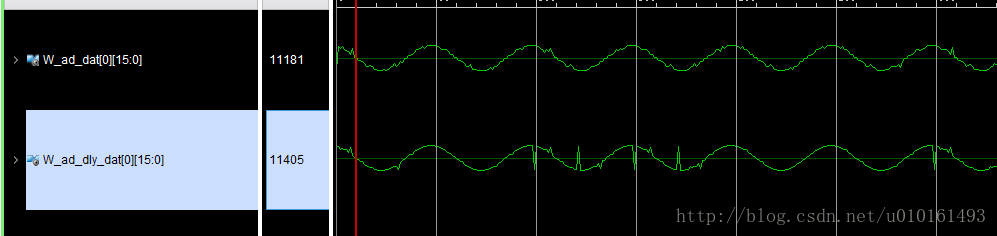

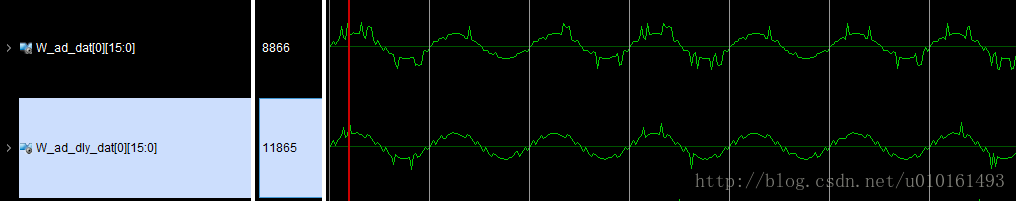

默认R_delay_cnt=0时,可以看到输入的正弦波形很乱

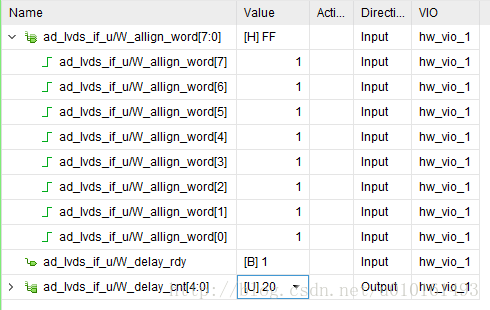

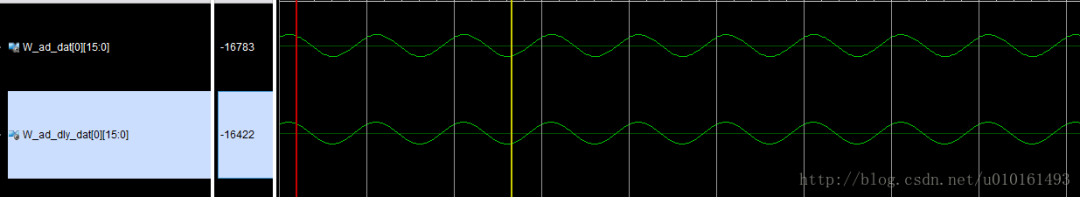

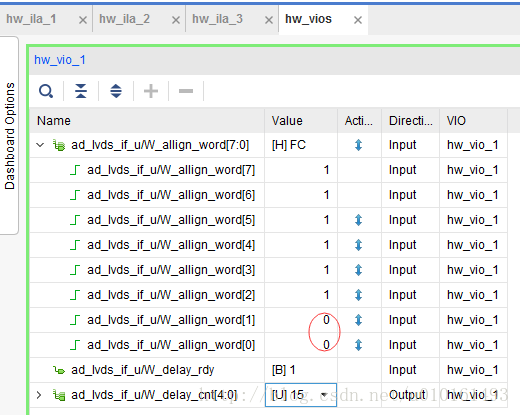

慢慢的增加R_delay_cnt,当R_delay_cnt=12时,开始出现稳定的正弦波,实验发现R_delay_cnt=14,15,16时恰好采到时钟的边缘,也就是跟输入的原始时钟对齐了,可以看到采到边缘是allign_word一直在跳变,有的是0,有的是1。一直到R_delay_cnt=18,正弦波都很稳定。有效窗口可以准确计算出来,200M的Idelay参考时钟,78ps/tap。7tap*78ps=546ps。说明数据的有效窗口很小,毕竟是320M的DDR,半个周期都才1.56ns.



继续增加R_delay_cnt,当R_delay_cnt=20时,正弦波又变得不规则了。



最后取R_delay_cnt=15,可以在代码里面写死。

1.2自动训练算法

既然有了手动调节的算法,为什么还要用自动训练对齐的算法呢?在高低温测试的时候,器件的延迟会受温度的影响发生变化,特别是在时钟频率很高,数据有效窗口很小的时候,这时候就需要能够动态的改变R_delay_cnt的值去自适应delay的变化,增加了鲁棒性。

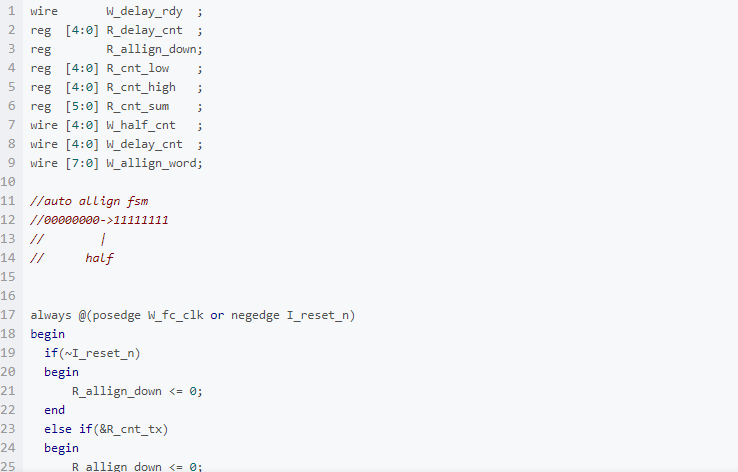

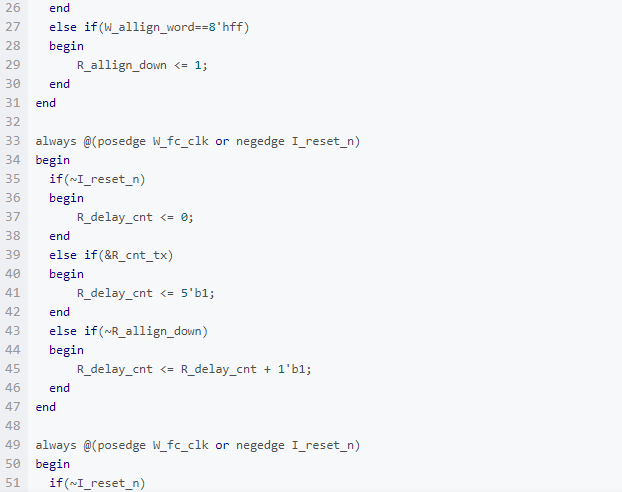

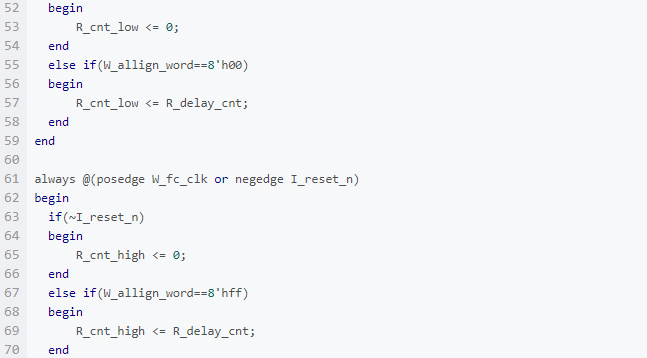

有了上面的手动调节算法,自动训练的思路也很简单了。上电复位后R_delay_cnt一直自加,记下最后一个全0和第一个全1的值,取中点。这里只考虑了一种情况,还可能是从全1到全0的情况。代码如下

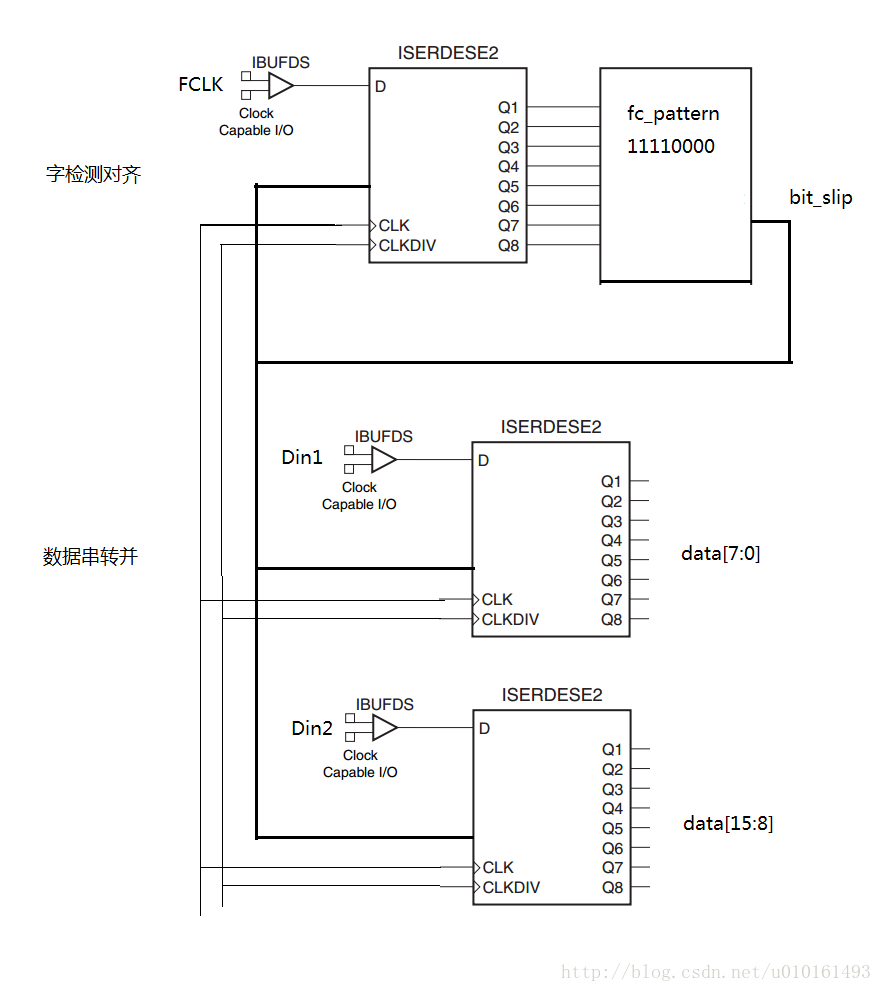

2,对帧同步信号和数据的处理

用上面产生的数据采样时钟同时去采样FCLK和DATA,使用Iserdes可以1:8进行串并转换。但是我们不知道字节的边界在哪里,所以要使用一个bit_slip对串转并的结果进行移位,移位的同时检测FCLK转换的输出,当输出是8’b11110000的时候就停止移位。

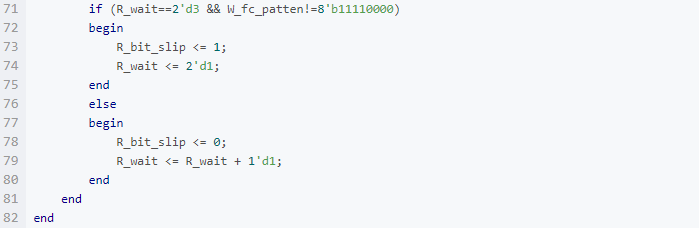

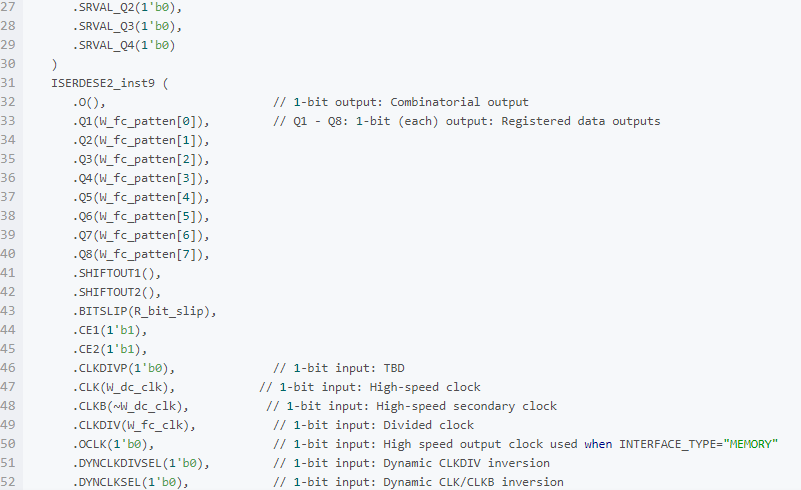

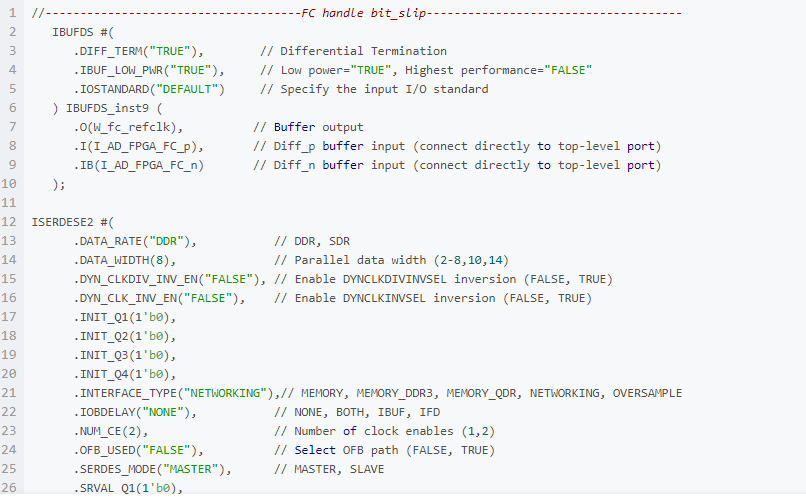

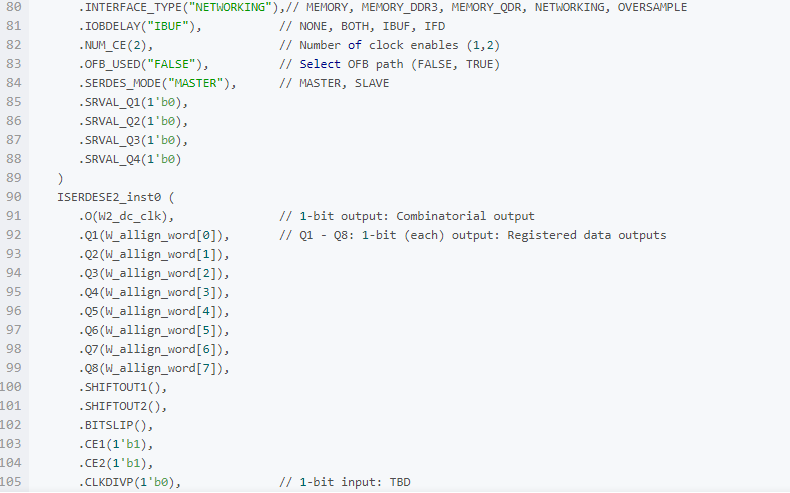

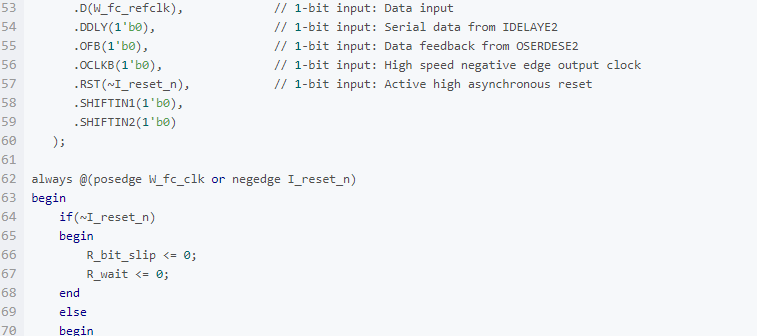

利用FC找到字节边界的代码如下

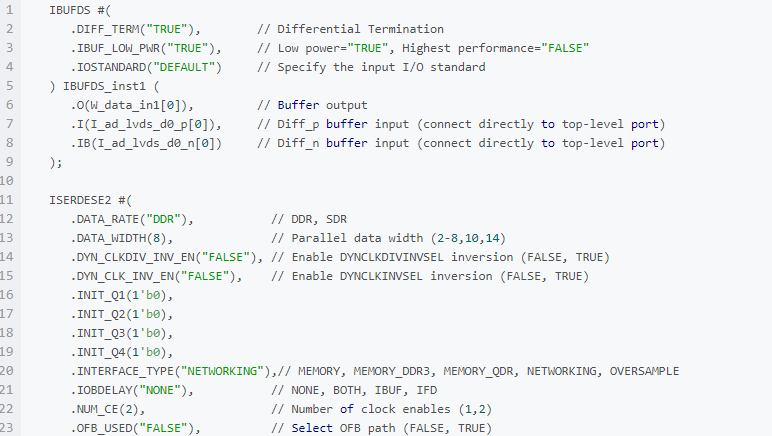

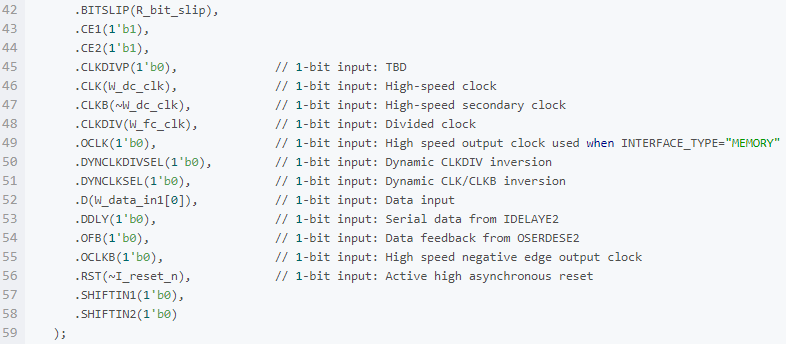

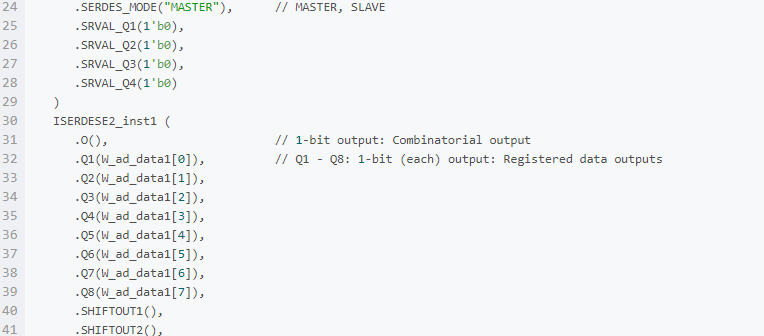

数据采样代码和上面的差不多




当数据率不是很高的IDDR数据,使用DDR替代Iserdes接收。IDDR和Iserdes使用的资源相同(待验证)

附:用到的FPGA资源详解

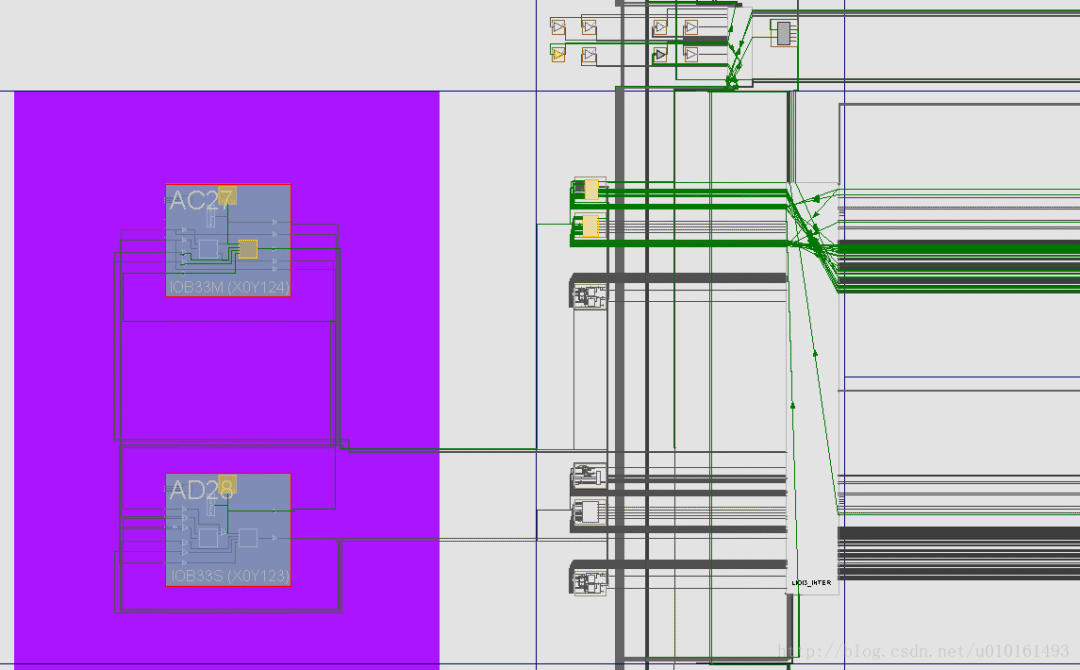

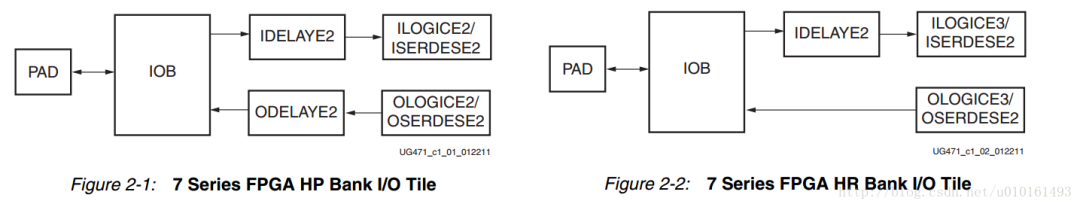

HR Bank真实的器件如下,一对IOB,可单独使用,可差分使用。后面的资源从上到下依次是ISERDES(ILOGIC),IDELAY,OLOGIC(OSERDES),ILOGIC,IDELAY,OLOGIC。(ILOGIC可作为IDDR,OLOGIC可作为ODDR)。左上角的是一个clock region(如X0Y2)的中间分布的四个BUFIO和BUGR(局部时钟驱动,局部时钟分频,二者延时相等)。后面是一个IDELAYCTRL。


下面分别详细介绍:

IDEALY,

经过IDELAY必须要经过ISERDES,可直通。

ISERDES,

ISERDES和ILOGIC使用相同的资源,可互换

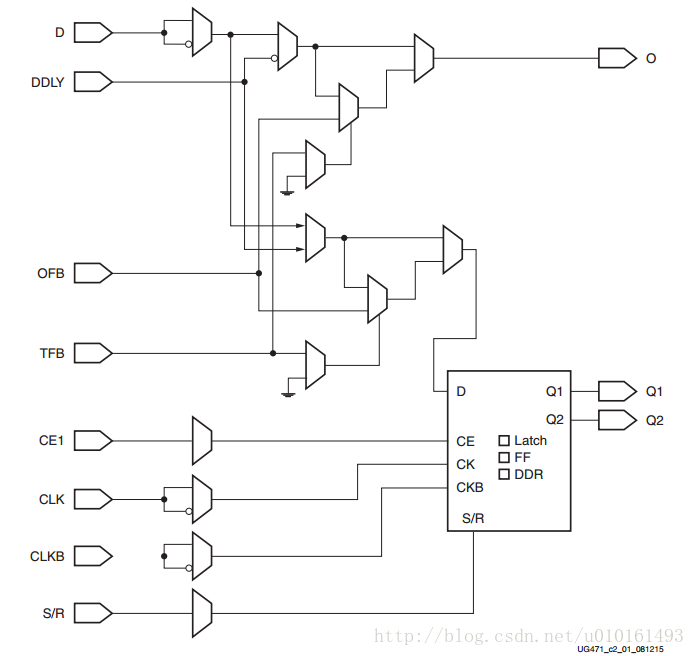

ILOGIC,

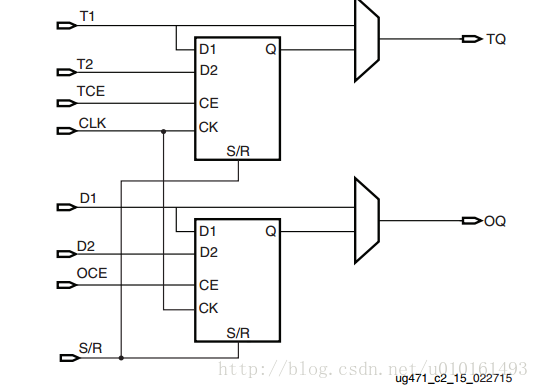

OLOGIC,


OSERDES,和OLOGIC使用相同的资源,可互换

功能描述

• Edge triggered D type flip-flop(FF)

• DDR mode (SAME_EDGE or OPPOSITE_EDGE)

• Level sensitive latch(Latch)

• Asynchronous/combinatorial(直通)
