C51单片机入门引导 通俗易懂

前期准备:

        首先,我们需要准备开发51单片机的软件或者开发板

        在这篇文章里,我们会用到Keil uVision5来作为编译器及一个注册机,用于破解Keil5注册码

        并需要使用STC-ISP(版本v6.86)软件来导入HEX文件到开发版上

        这些我都上传到百度网盘上了:

                https://pan.baidu.com/s/103tXH_TqyoVK9SgnrLH9Cw

                (已过期,手上不方便会尽快处理)

        下载过程和运行时,可能需要关闭杀毒软件以正常运行

        另外,开发板需要自己买,通常在淘宝上搜索“51单片机开发板”就能买到,建议买普中科技的

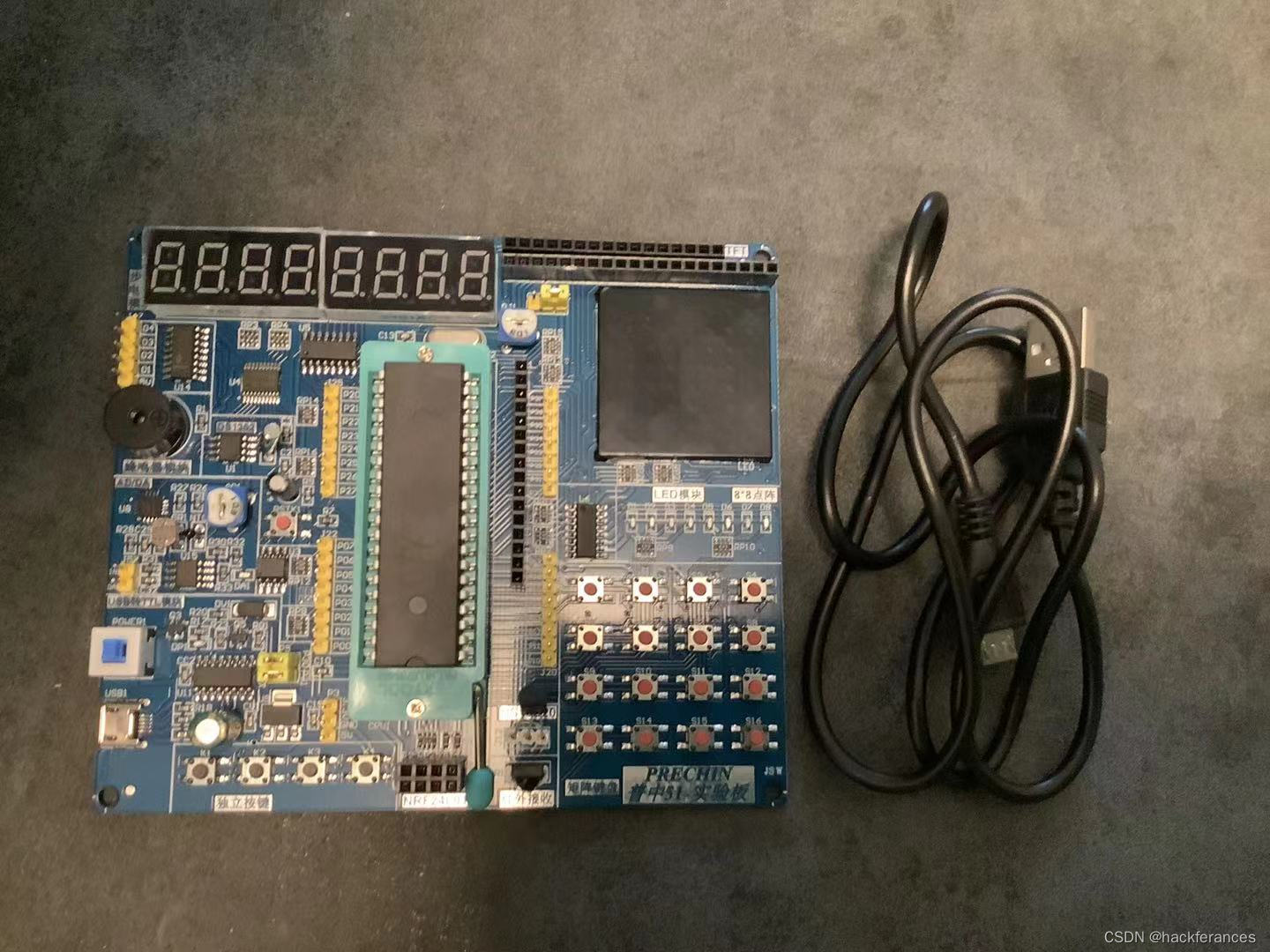

        这是我的开发板,供参考:



        (一个开发板外加一条USB连接线)

下载并破解Keil:

        首先,打开c51v954.exe安装程序

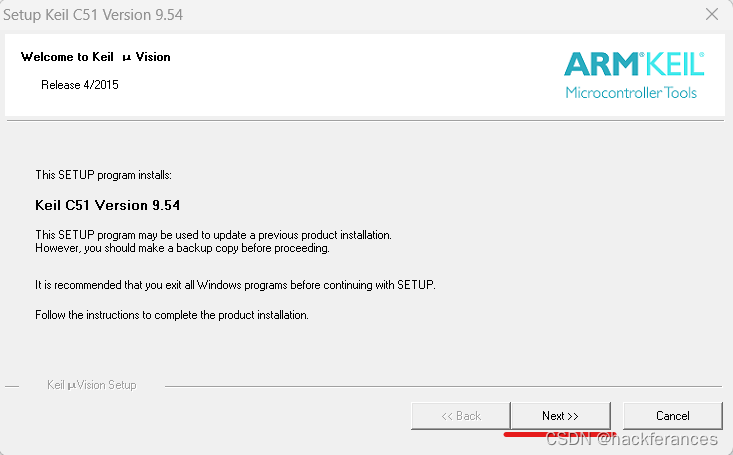

        1.点Next:

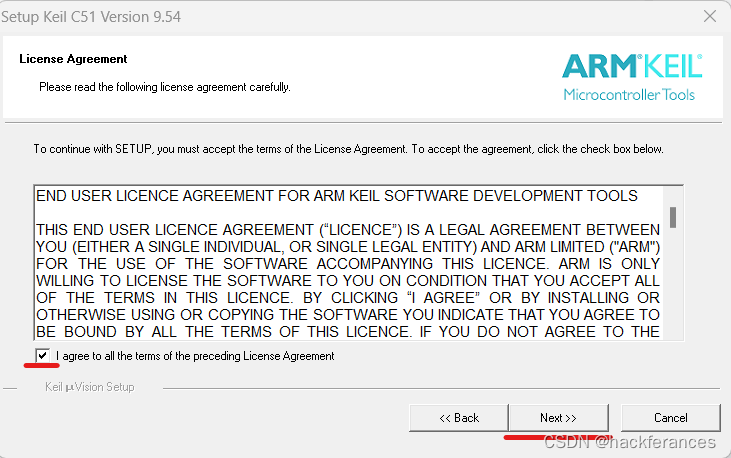

        2.勾选左下角的框框,然后再点Next:

         3.自定义路径,然后点Next

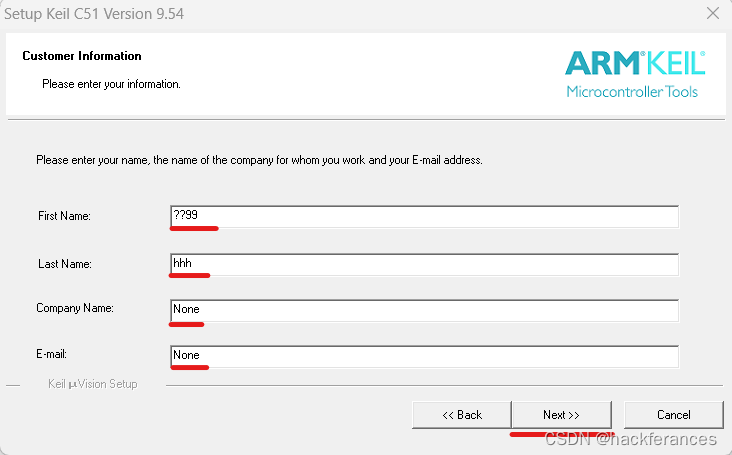

         4.图中有4个输入框,随便填,填什么都行,然后点Next

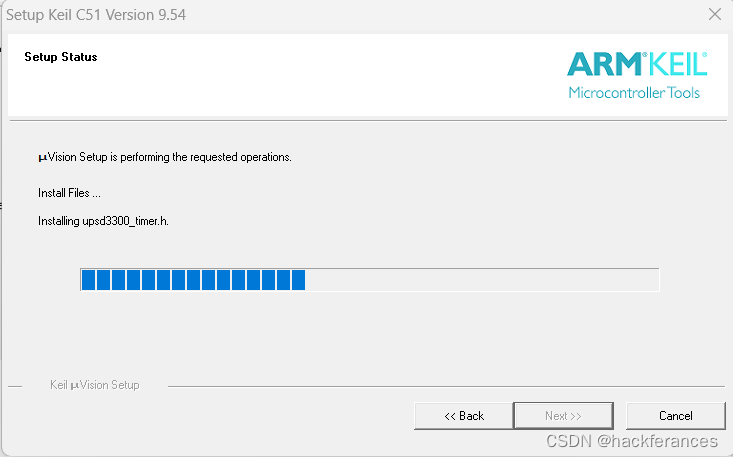

        5.等待下载完成

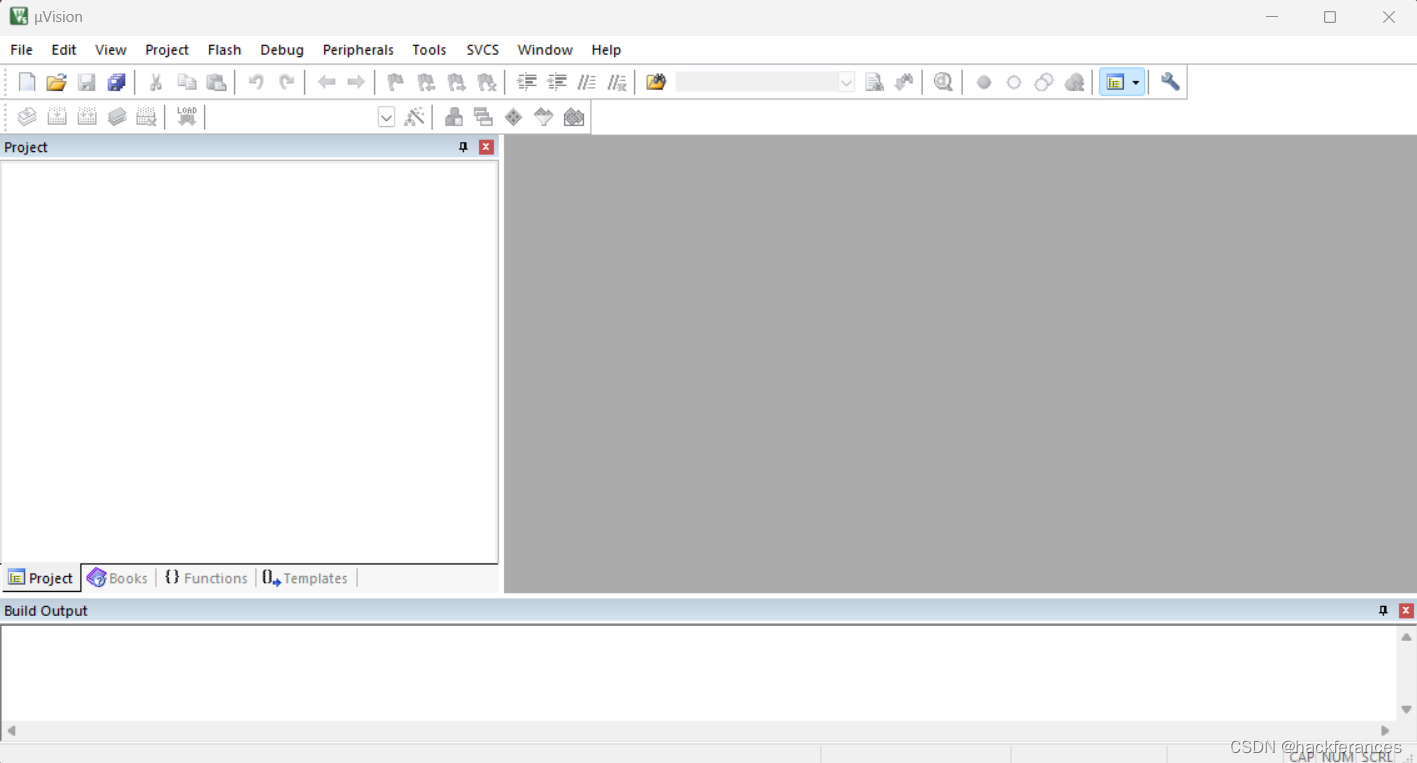

         Keil安装成功后,注意此时功能仍无法使用

        所以接下来就是破解

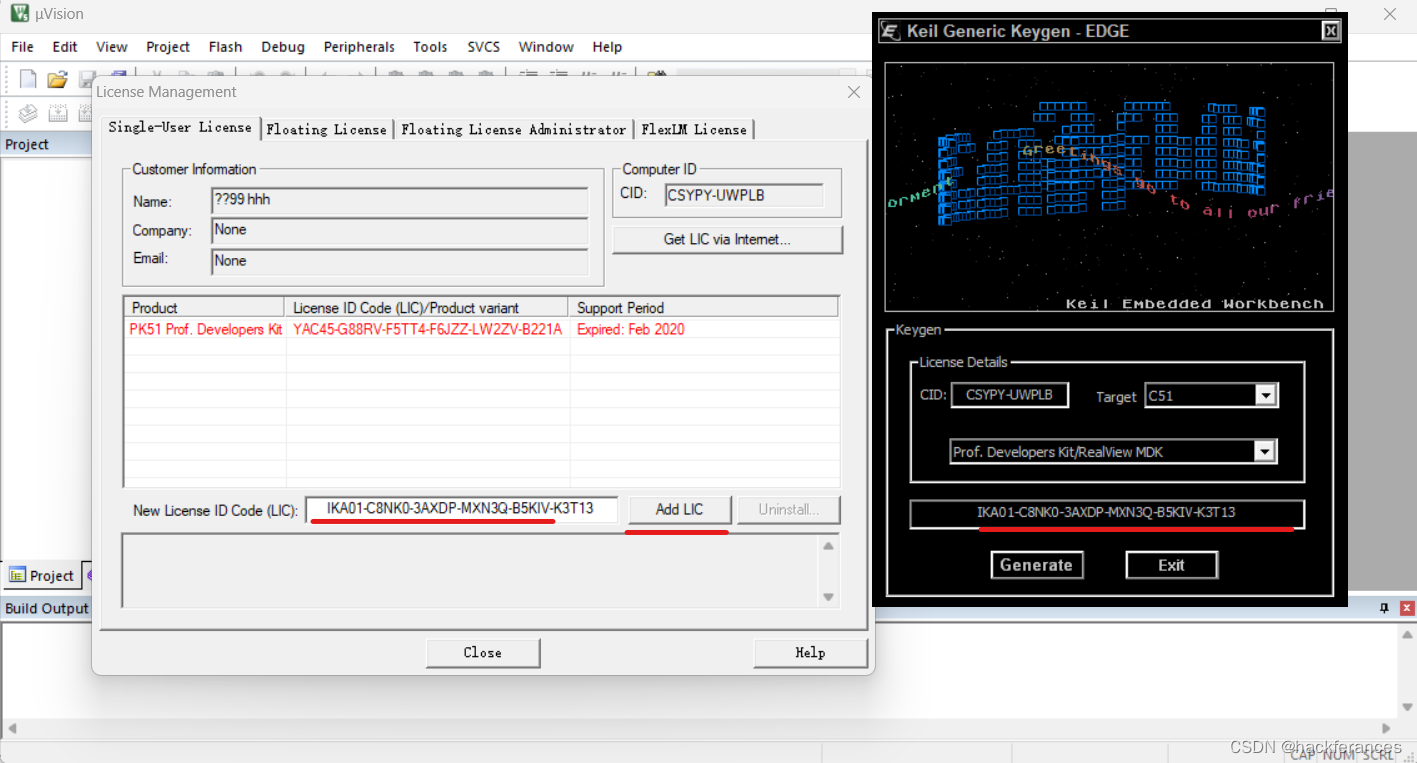

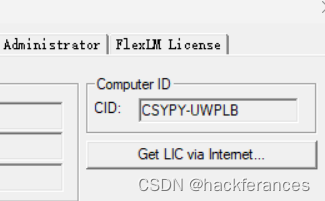

        1.点击File->License Management,  然后会出现一个窗口,  在右上角找到CID,  然后复制



        2.打开注册机(KEIL_Lic.exe) ,粘贴CID,  点击Generate

       3. 复制结果至图中所示位置,  ,  点Add LIC, 然后 Close

 正片开始:

       接下来为正式教程

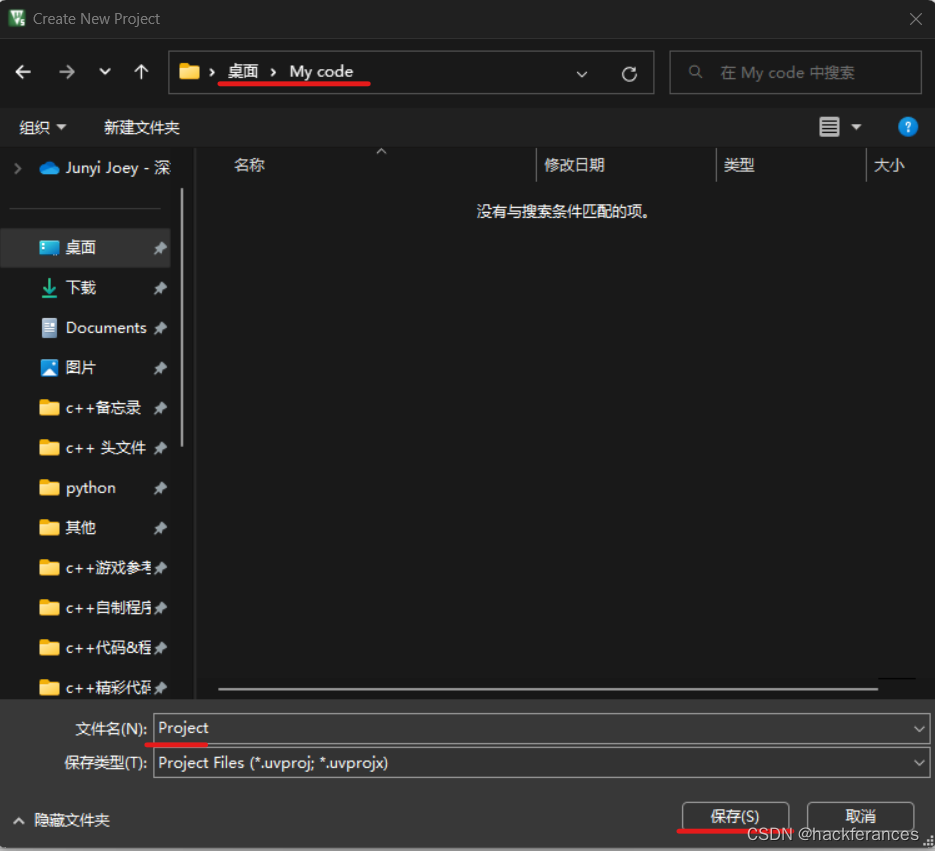

        1.打开Keil点击Project->New uVision Project, 选择路径和定义文件名

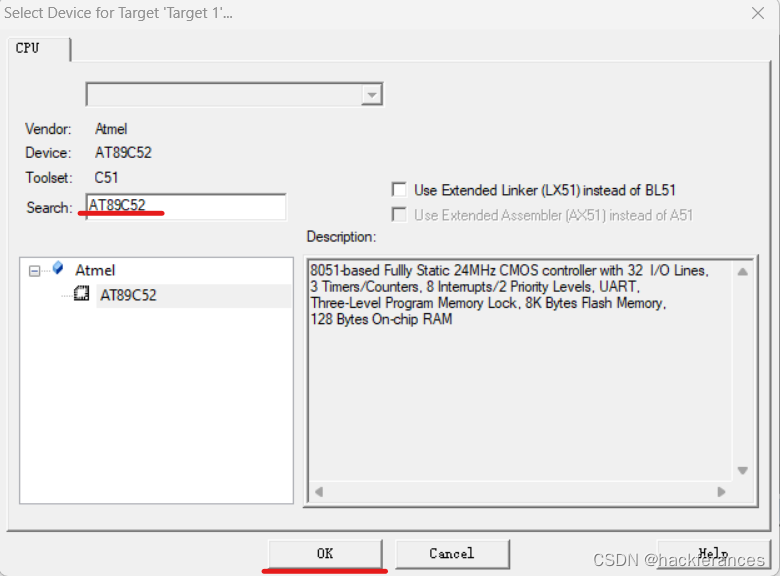

         2.在search搜索框搜索AT89C52,  然后点OK



      3.出现一个窗口,  询问是否要添加STARTUP.A51,  点否

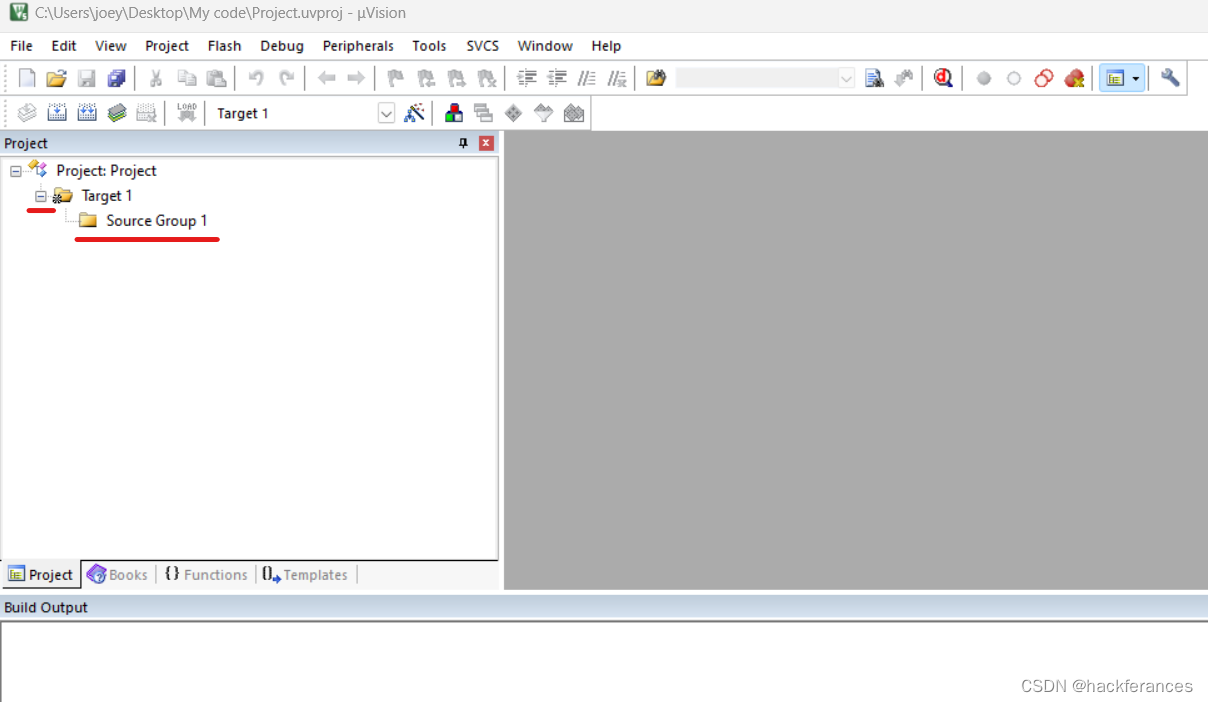

      4.工程建好后,需要新建一个文件,  点击Target 1的加号,  出现一个Source group 1

        5.右键Source group 1,  点击Add New Item To"Source group 1"

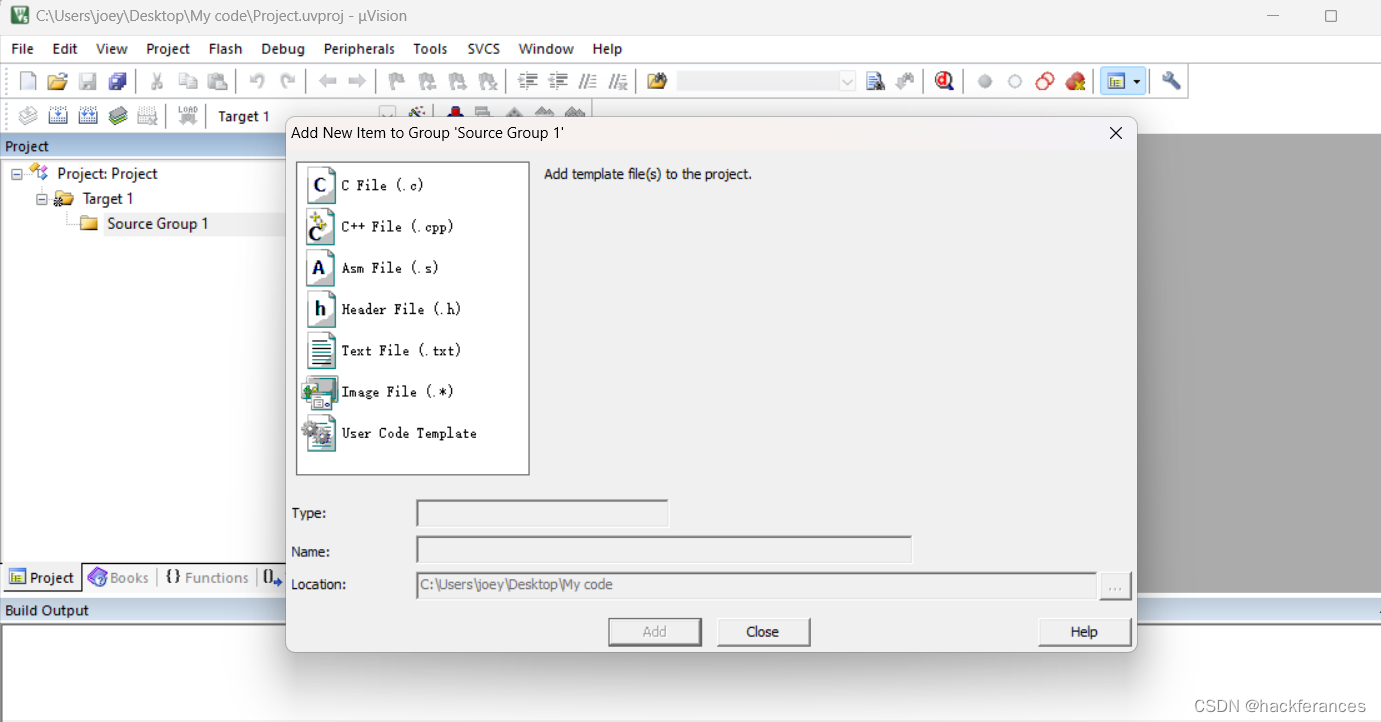

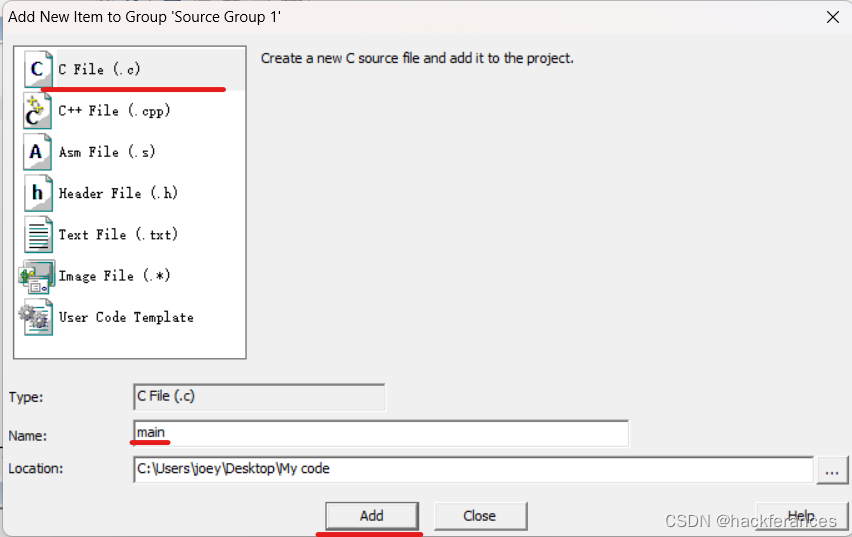

        6.点击C File(.c),  然后在Name里输入“main”,并点击Add

         文件创建完成

开始秃头 :

        目标是点亮一个LED灯

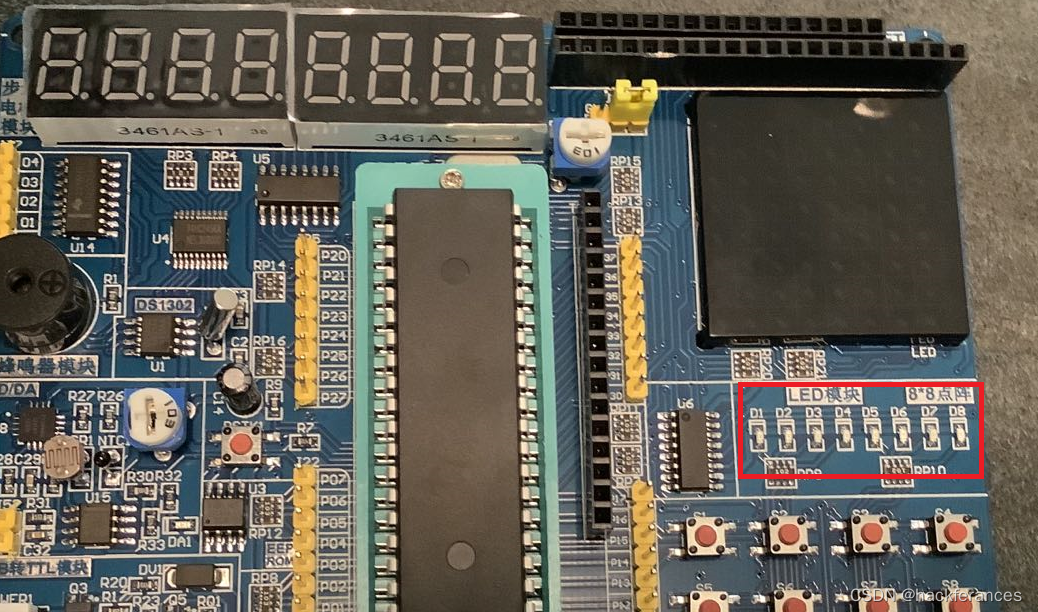

        图中所示即LED灯:



        板子上的每一个位置都会有一个端口,  这个LED的端口为P2

        多个LED灯划分成P2_0,  P2_1, P2_2等等

        目标点亮P2_0即可

        看看程序该怎么写吧 :

#include <REGX52.H>

void main(){
	P2_0=0;
	while (1);
}

        以下逐行解释:

        第一行引入库REGX52.H,为必要库

        void main()主函数

        P2_0=0 的功能就是点亮LED, P2代表所有LED等,P2_0代表第一个LED灯。灯亮或熄灭用布尔值表示,此处0为亮1为熄灭,赋值的操作就是控制LED灯当前状态的操作

        while (1),即无限循环,用于阻止了程序的结束, 若未添加,程序会立马结束退出

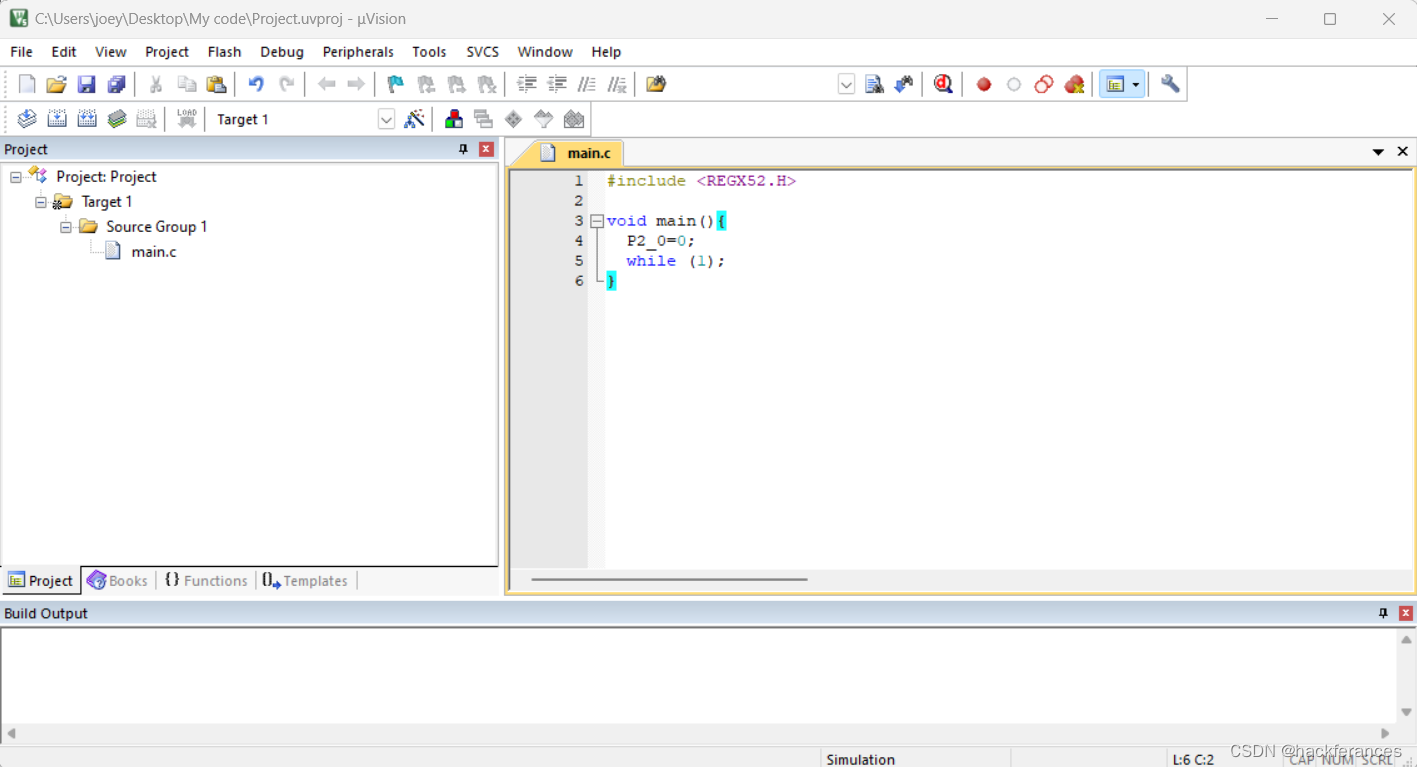

        掏出你们的祖传复制粘贴手法:

        下一步是编译程序并生成HEX文件

        什么是HEX文件,有什么作用?

        HEX是程序编译后生成的可执行文件,可理解为exe文件,不过是给单片机用的

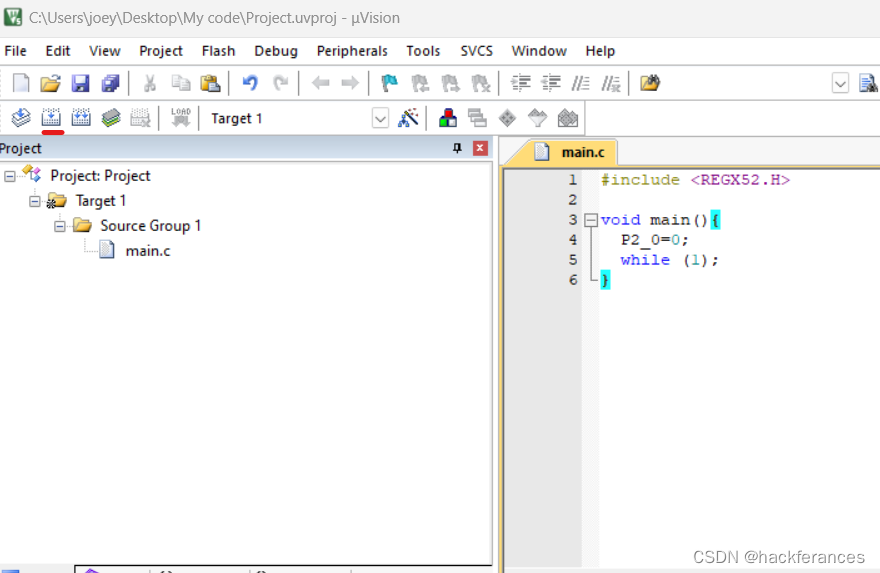

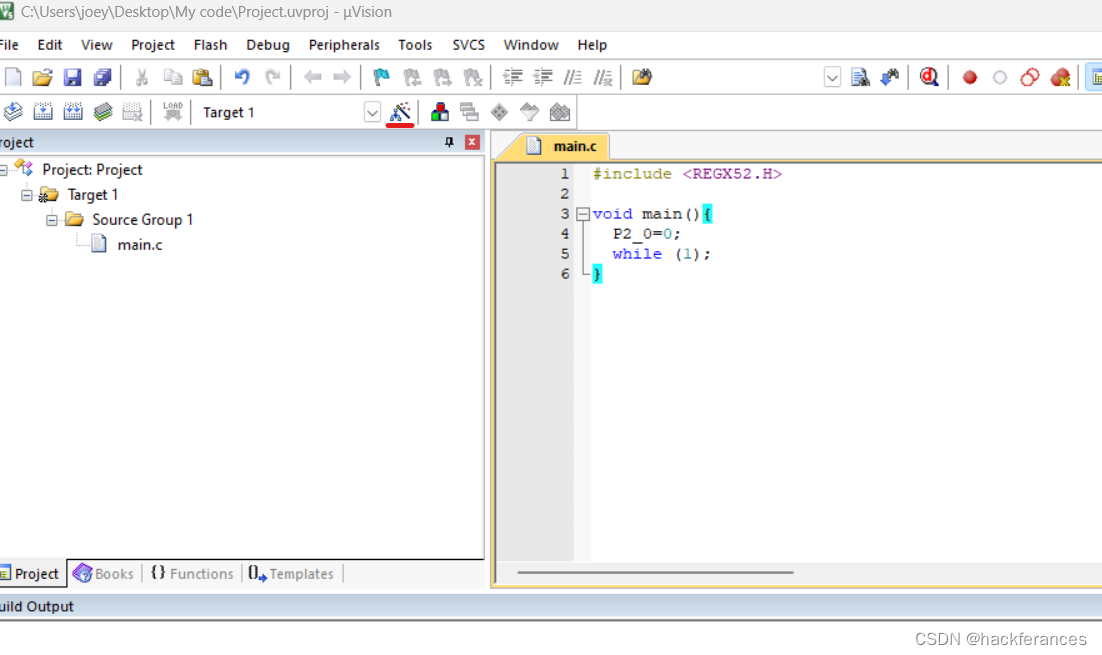

        点击图中标红线的图标:

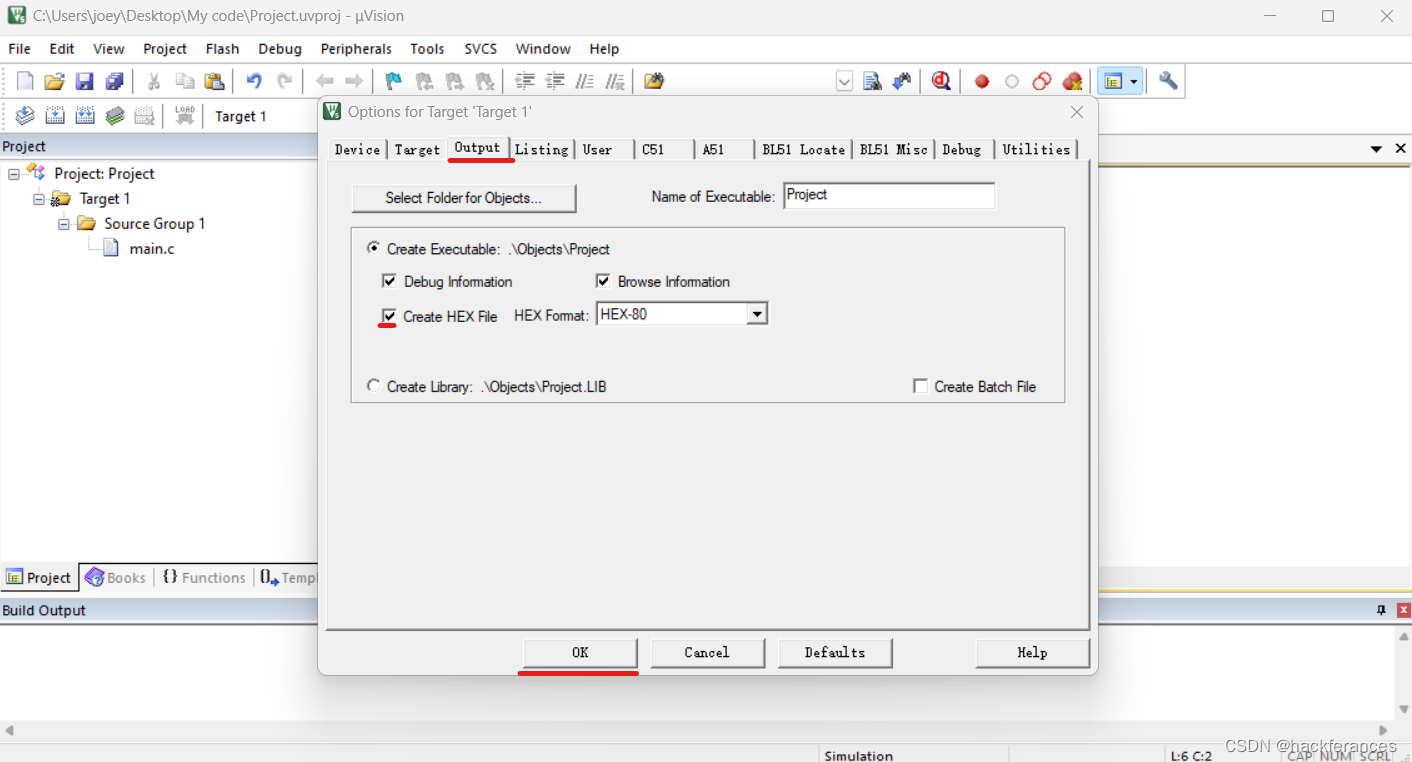

        选择Output->勾选 Create HEX file,  点击OK:



        这样程序在编译的时候就能创建HEX文件了

        点图中所示图标编译:

         编译显示0 error, 0 warnings,  说明代表编译成功了



使用STC-ISP把HEX文件导入到板子里:

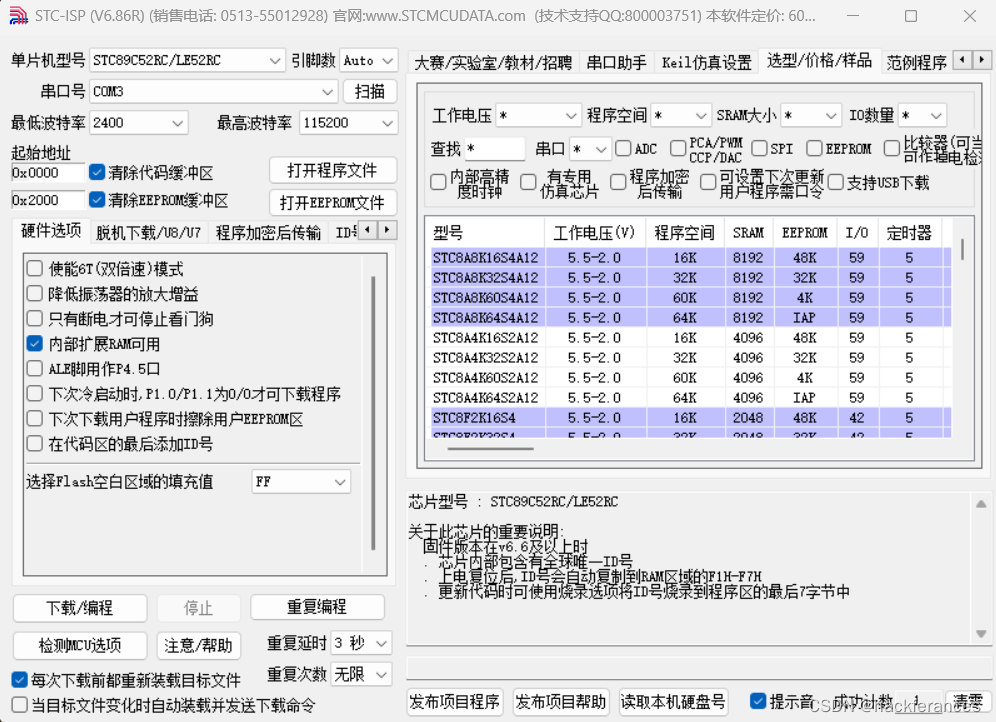

        打开STC-ISP:

        (看上去复杂,但只需关注部分功能)

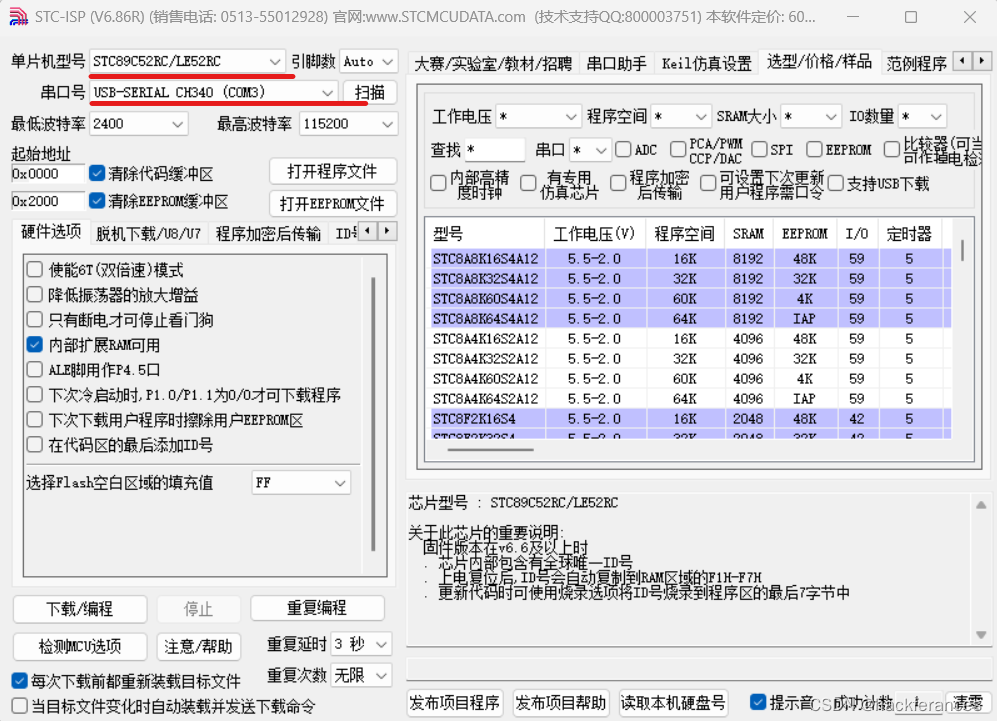

        把单片机型号改成STC89C52RC/LE52RC

        接着用USB线连接电脑和单片机

        然后把串口号改成有USB线使用的串口 (每个人的单片机串口号不一样,  我的是COM3,不知道的就每个都试一遍,哪个能用就是)

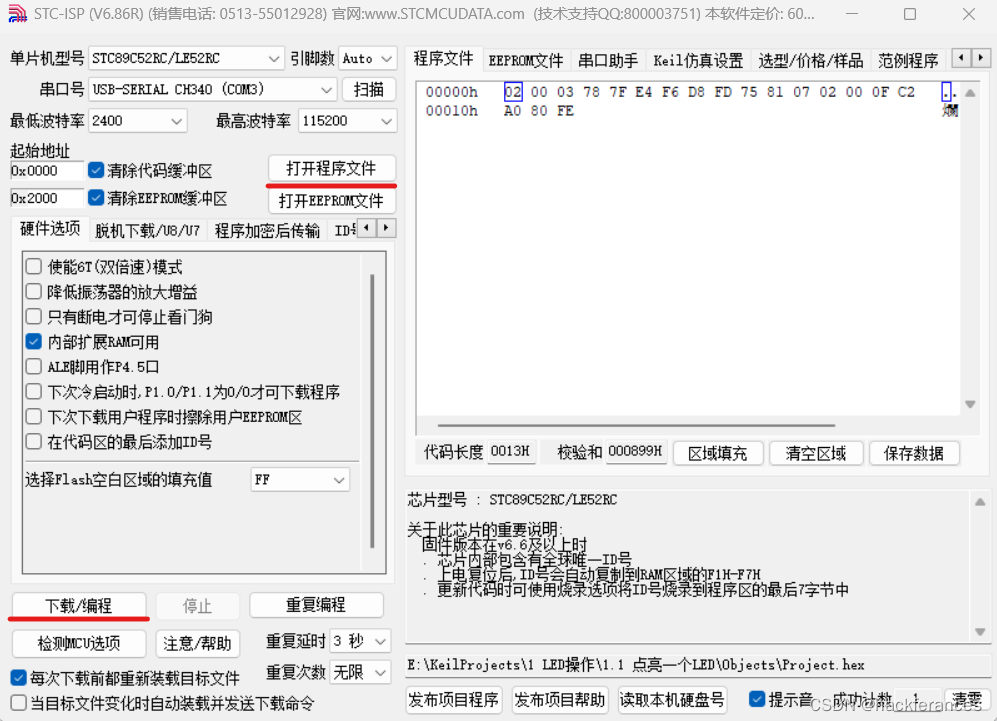

        参数设置好后,  然后点打开程序文件按钮,  在Object里面有一个HEX文件,  选择

        最后,  点击下载/编程



         "正在检测目标单片机..."  等待

        按下单片机上的启动按钮,  LED就亮了





        完
