Autodesk Eagle入门之-元器件搜索

开始这篇文章之前，我不得不吐槽一下eagle的元器件搜索问题，这么个软件整了这么多年了，怎么一个元器件搜索都没有搞好，非得记得在哪个库里然后一个个点开了去找，这个相比preteus,protel,multisim可都是远远落后的，也不知道autodesk公司收购eagle后有没有考虑过。

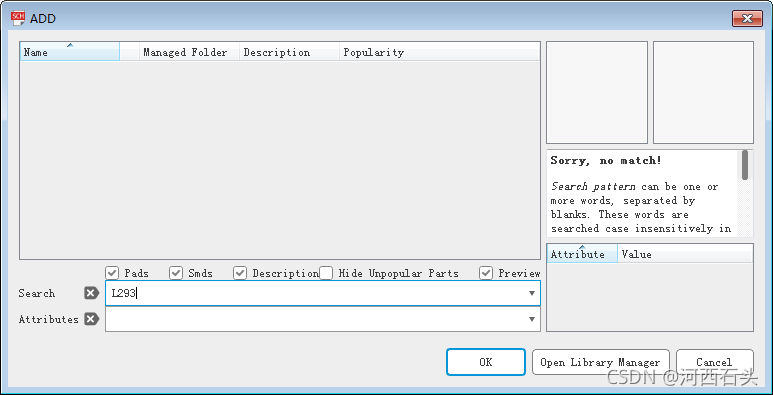

eagle所支持的搜索只支持“焊盘”、“SMD”、“描述”、“预览”的部分前部分的属性搜索，而且都很不靠谱。而不能通过器件的名称搜索，比输入L293是搜索不到它的。

搜索后，结果尴尬了

算了，不说了，咱们的目的是解决问题。

一、通过通配符搜索

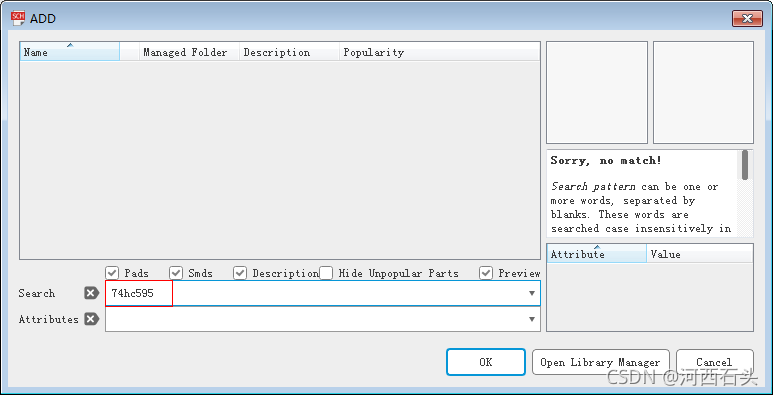

假如，你不是很确定你要加入的元件完整的名字，那么在处于添加元件窗口时，在搜索文字框中输入关键字后在前后添加通配符或者？两种符号。如，我们搜索74hc595，下面这样输入，我们将无法找到，得到的结果是Sorry,mo match!

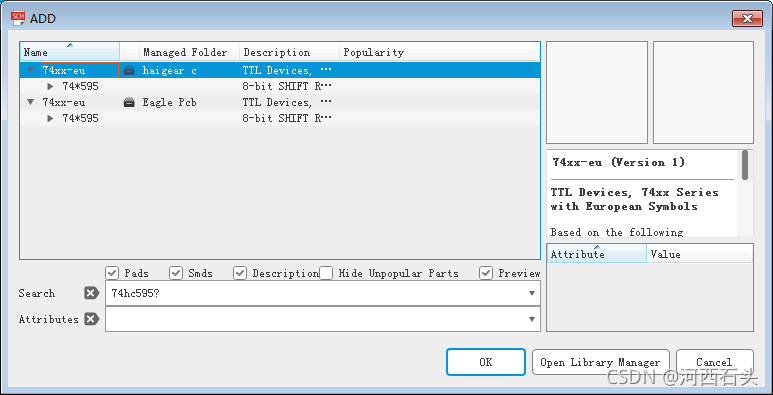

我们在末尾增加一个通配符“？”，74hc595?,搜索结果有两个

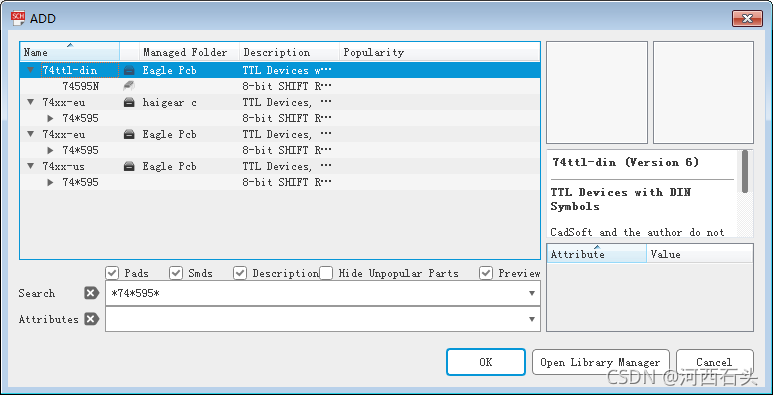

再次扩大统配范围，我们可以输入“74hc595”，结果如下：

二、通过第三方搜索确定
1、确定存在（是否内置或需下载）
我们以寻找74HC595为例，这里有一个先搜索后寻找的办法，首先进入这个网址：
http://sparkle.tribbeck.com/eaglesearch/parts.php

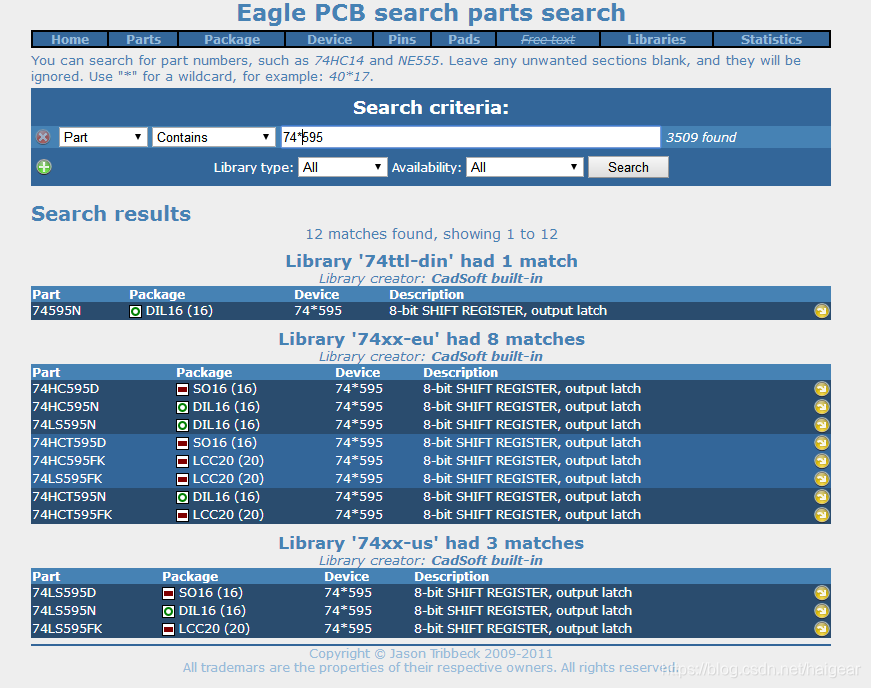

然后输入我们需要的器件名称，这里是支持通配符的，比如这里输入74595，搜索的结果如下：

通过上面的结果我们知道，这个芯片是eagle中内置的，所以我们至少不需要到外面去下载。
2、确定位置

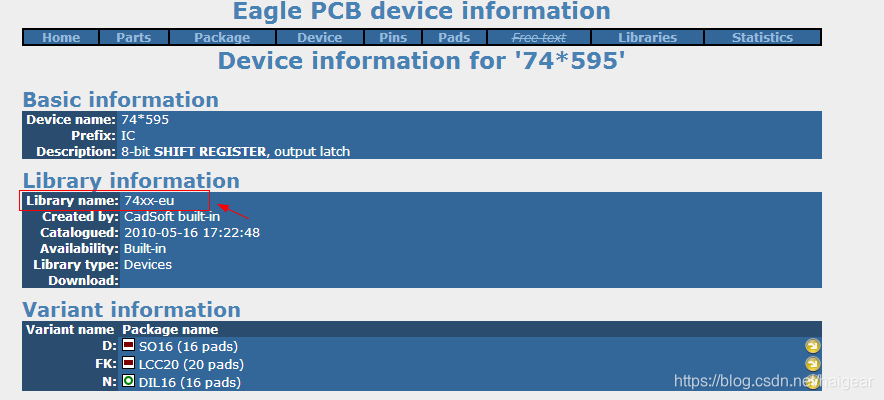

完成上述步骤后，我们点击清单最右边的黄色箭头，点击进入，我们便可以发现库文件的准确位置

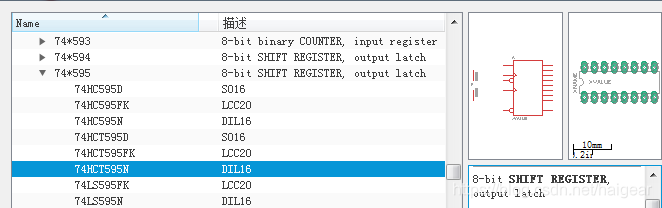

3、在eagle中找到并添加

至此，我们可以比较顺利的搜到我们需要的器件啦。
