solidworks线条绘制技巧

在solidworks中绘制线条功能是非常强大的，非常灵活的，只不过我们没有用出来。

连续绘制

线条的连续绘制，这是我们在使用solidworks线条绘制功能的时候的第一印象，对于用线条描述一格完成的图形轮廓，连续绘制可以说是非常贴心。这里我们就不在赘述。

非连续绘制

我们很多时候只需要绘制一个线段即可，不需要连续绘制，这个时候连续绘制就会显得碍事，甚至是多余。怎么办呢？是不是每次都要按ESC键来结束呢？非也，非也！！！
实际solidworks已经提供了一次只绘制一个线段的功能，那就是在点击起点后，按住鼠标不放拖动到目标点完成线段的绘制，这个时候就不会连续绘制了。

上面的方法同样对样条曲线适用。

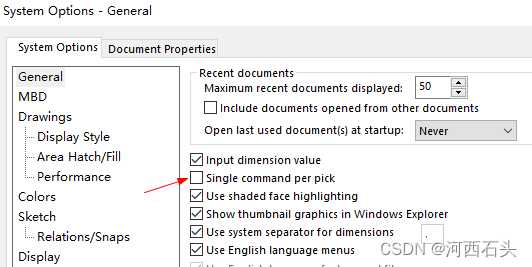

几乎所有的绘制操作，都可以通过按住鼠标不放的拖动来实现一次性命令的操作。功能等同于勾选系统设置的一次性命令，如下图：

绘制圆弧

直线绘制工具除了绘制直线，其实还可以绘制圆弧的，绘制的方法关键在于两点：
1、鼠标回到端点（当看到有一个同心圆图标时表示进入了绘制圆弧模式）
2、沿直线外拉绘制正向圆，往里拉绘制反向圆，往上绘制上拱

所有，我们如果需要绘制一个圆顶，再也不需要绘制一个矩形再绘制一个半圆，再删除中间的线了，这样来：
