KepServer连接西门子PLC

版权声明:本文为博主原创文章,遵循 CC 4.0 BY-SA 版权协议,转载请附上原文出处链接和本声明。
本文链接:https://blog.csdn.net/han_better/article/details/83025622

1、KepServer和PLC建立连接用的都是配置程序
在这里插入图片描述

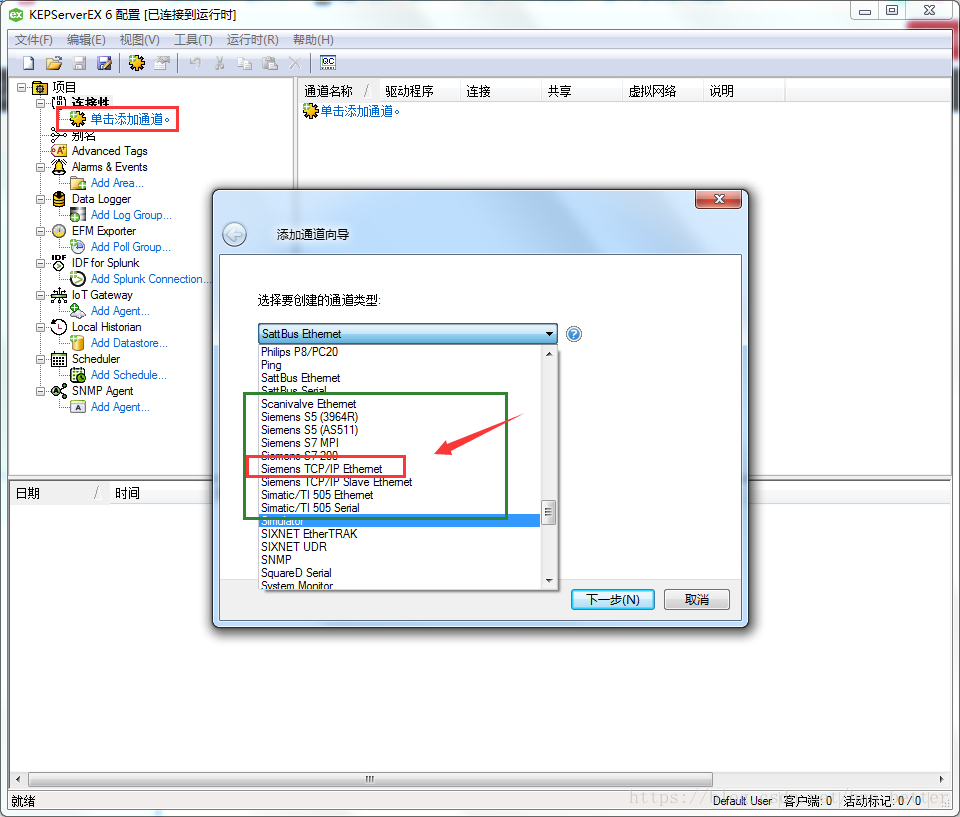

2、打开软件后,点击添加通道,然后在添加通道向导中选择你要使用的驱动(也就是你连接的PLC支持的通讯协议),也可以单击“编辑”|“连接”|“新建信道”-。
本例中选择tcpip协议。
在这里插入图片描述

PS:创建新项目时,用户必须先确定应用程序所需的通信驱动程序:这称为服务器中的信道。可在一个项目内定义若干信道,具体视安装的一个或多个驱动程序而定。
3、自定义通道名
在这里插入图片描述

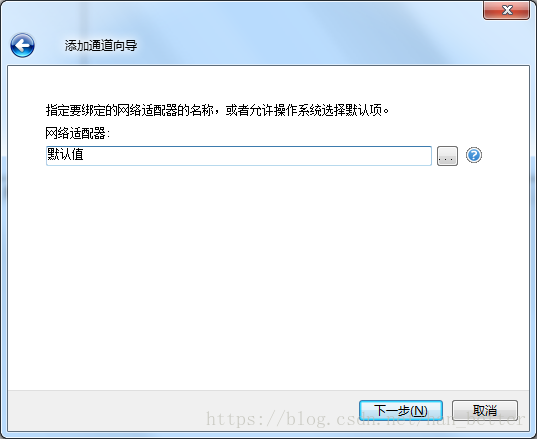

4、选择网络适配器
在这里插入图片描述
PS:这里的适配器也就是网卡,使用默认值可以在移植项目时自动选择网卡,不需要自己再手动更改;有时发现PLC可以PING通,但是KepServer连不上时,可以手动选择一下网卡试试。
5、后面直接点击下一步即可,若是项目中有其他需求,可以对相应参数进行修改
在这里插入图片描述
这里可以看到通讯协议的所有设置:
在这里插入图片描述

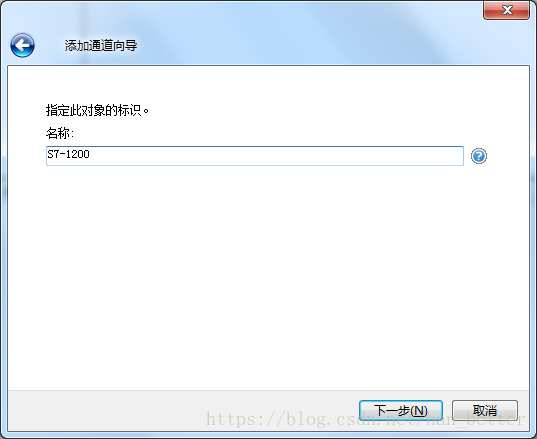

4、然后点击新建设备,自定义设备名
在这里插入图片描述
5、选择PLC型号
在这里插入图片描述
6、设置PLC的ip地址
在这里插入图片描述
7、下面的设置可以根据项目需要进行设置,一般选择默认值
在这里插入图片描述
在这里插入图片描述
PS:故障降级在KepServer连接PLC数量比较少时不建议启用,可以不停尝试重连,若是KepServer上连接的plc或者点数比较多的时候建议使用故障降级,减小服务器压力。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
PS:一般选择tcpip协议用的都是S7协议,S7协议使用的是默认102端口
在这里插入图片描述
直接下一步:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
8、在右侧界面中右击添加标记,自定义标记名,以及对应PLC地址
在这里插入图片描述
9、建好后如图所示
在这里插入图片描述
10、点击quickclient查看相应数据
在这里插入图片描述
在这里插入图片描述
11、关于OPC客户端的源码可以自行百度,后续有时间可能会出个源码共享。
