Apk安装流程----基于Android Q

基于Android Q，以普通三方应用通过PackageInstaller进行安装的安装流程为例来进行分析。

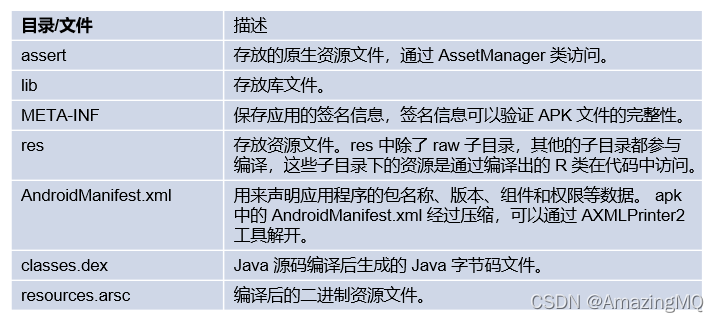

1.Apk文件结构

2.PackageInstaller中的Activity介绍以及流程

(1).相关Activity介绍

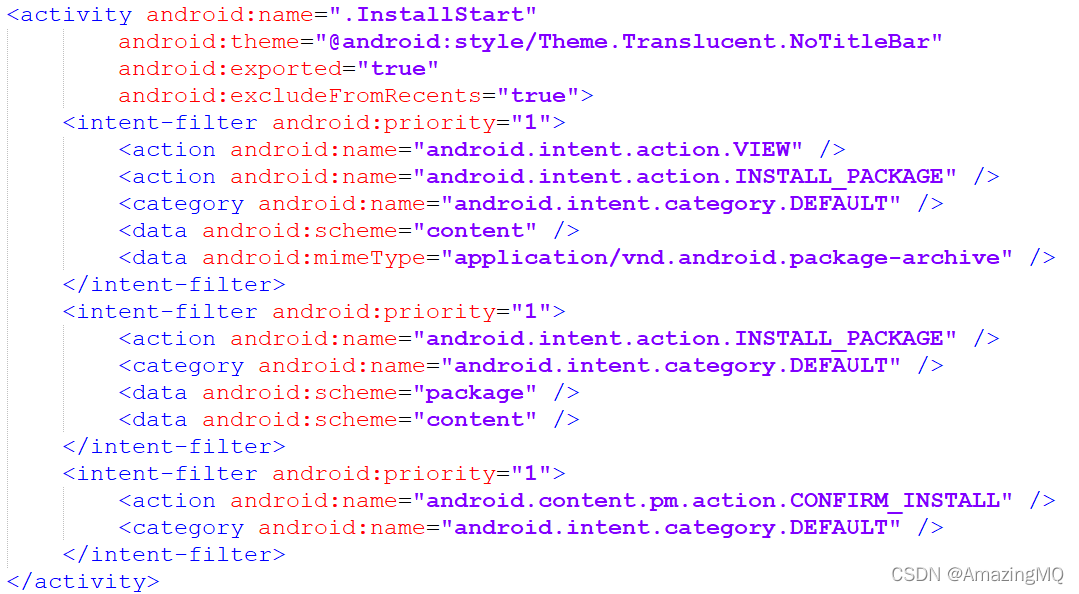

InstallStart：入口，以及通过不同的协议（content,package等）启动InstallStaging或是PackageInstallerActivity。

content uri: InstallStaging

package uri: PackageInstallerActivity

InstallStaging: 从content协议的uri加载包并将其转换为文件，然后从文件进行安装；先跳转到DeleteStagedFileOnResult再跳转到PackageInstallerActivity；在这个过程中会进行一次apk拷贝。InstallStaging主要起了转换的作用，将content协议的Uri转换为File协议，最后还是跳转到PackageInstallerActivity。

mStagedFile用于存储临时数据：

DeleteStagedFileOnResult：跳转到PackageInstallerActivity，并在安装成功后，点击“完成”按钮的时候，删除staged文件mStagedFile：

/data/user_de/0/com.android.packageinstaller/no_backup/packageXXX24325.apk

PackageInstallerActivity：处理pkgUri并校验安装权限（包括检查安装来源等），初始化安装，与用户交互同意安装后跳转到InstallInstalling。

processPackageUri: 处理pkgUri:

SCHEME_PACKAGE，通过mPm.getPacjageInfo获取pkgInfo；

SCHEME_FILE, 通过parsePackage获取pkgInfo。

startInstall：跳转到InstallInstalling进行安装

InstallInstalling:通过PackageInstall.Session与PKMS进行会话，调用Session.commit触发installStage，发送INIT_COPY信号，进行PKMS驱动apk安装过程。

在InstallInstalling中会把apk通过IO流的形式写入到PackageInstaller.Session中：

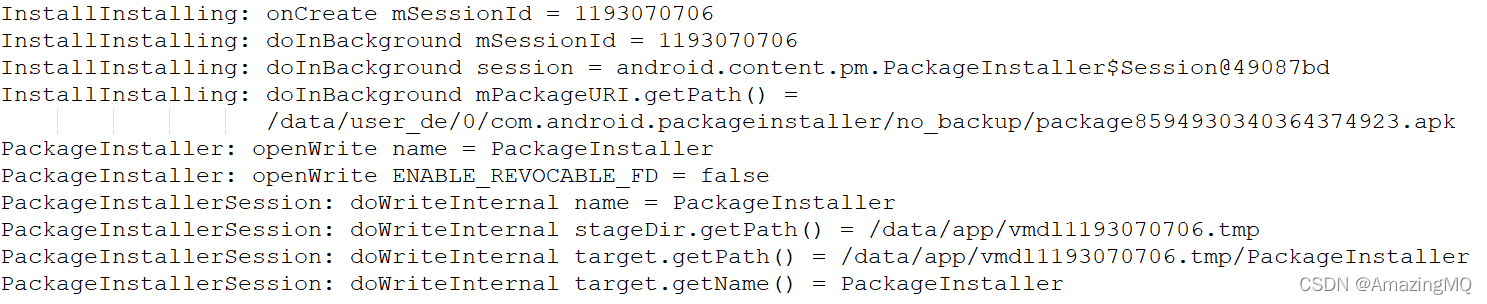

安装过程中查看/data/app/vmdl1193070706.tmp：

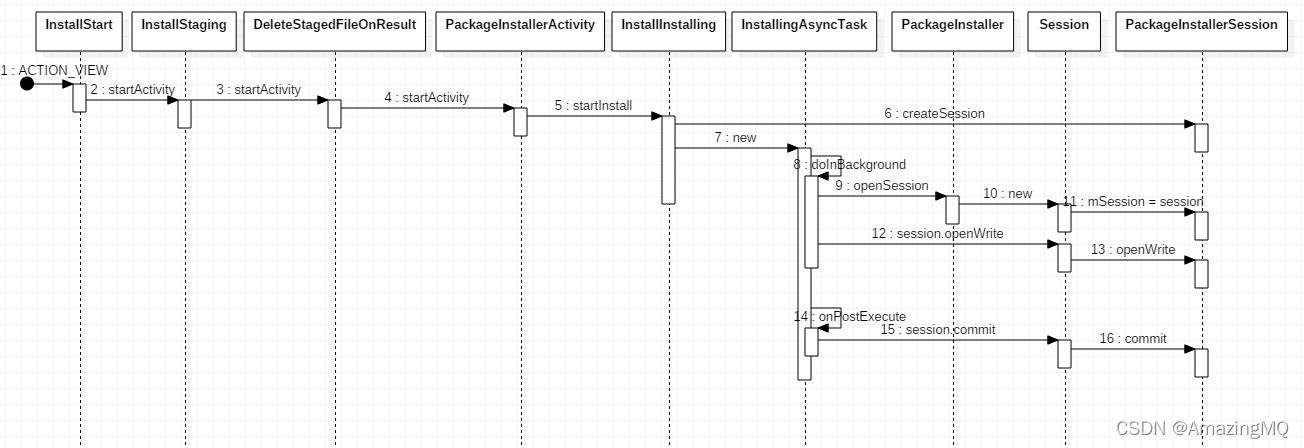

(2).简要跳转流程

关键点及关键方法说明：

（1）createSession，最终创建一个PackageInstallerSession实例。这些工作最终均是在PackageInstallerService中进行处理。

（2）openSession，即把createSession创建的PackageInstallerSession实例赋值给PackageInstaller.Session，然后开始对这个session的一系列操作。

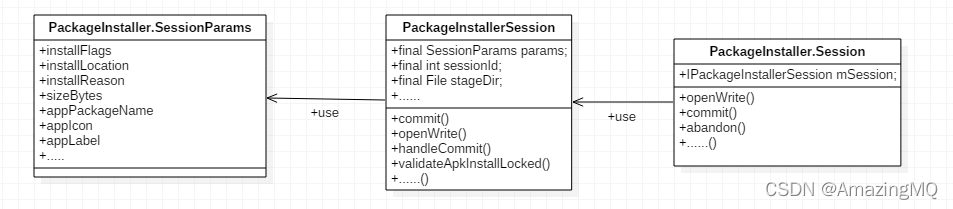

（3）Session与PackageInstallerSession之间的关系

PackageInstallerSession可以看做是”安装APK”这个请求的封装，其中包含了处理这个请求需要的一些信息。实际上PackageInstallerSession不仅是分装请求的对象，其自身还是个服务端。

3.框架中的调用流程

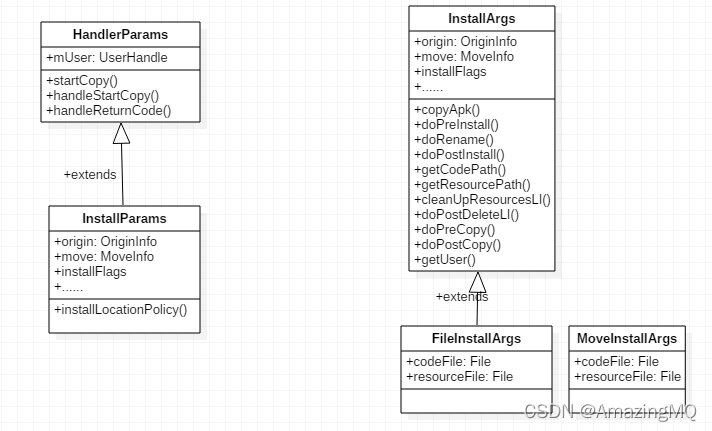

 一些类的关系图：

关键点及关键方法说明：

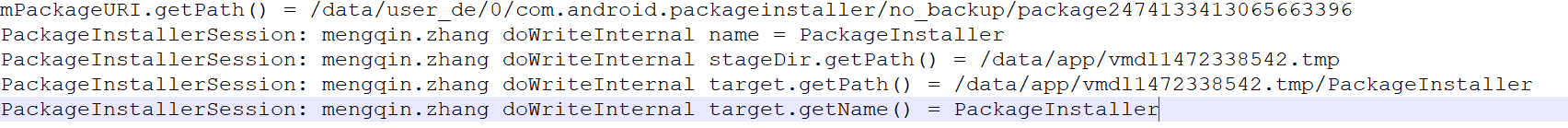

（1）doWriteInternal: 进行拷贝，把APK的信息通过IO流的形式写入到Session中（保存在/data/app/vmdl2037227404.tmp/PackageInstaller file中）：

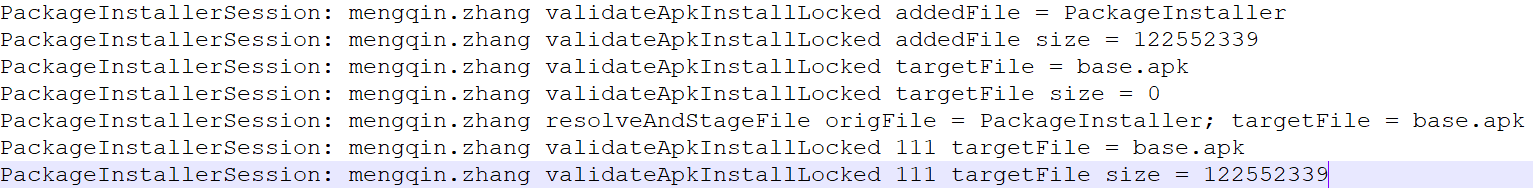

（2）在commit的时候，在PackageInstallerSession中，会进行一系列的验证apk，如sealAndValidateLocked/validateApkInstallLocked等，在validateApkInstallLocked过程中，会把Session中PackageInstaller file拷贝到base.apk中：

（3）在commitNonStagedLocked的时候，会调用makeSessionActiveLocked()来生成实例：PackageManagerService.ActiveInstallSession committingSession，在这个实例中，包含了一个File mStagedDir; 在new ActiveInstallSession的时候，会把stageDir赋值给mStagedDir。（stageDir.getPath() = /data/app/vmdl1472338542.tmp）

（4）在makeSessionActiveLocked()的时候，会调用extractNativeLibraries来拷贝so库

最终调用NativeLibraryHelper.copyNativeBinariesWithOverride（不再具体分析）

（5）在installStage(committingSession)的时候，会new InstallParams(activeInstallSession)，在InstallParams构造方法中：

origin = OriginInfo.fromStagedFile(activeInstallSession.getStagedDir());

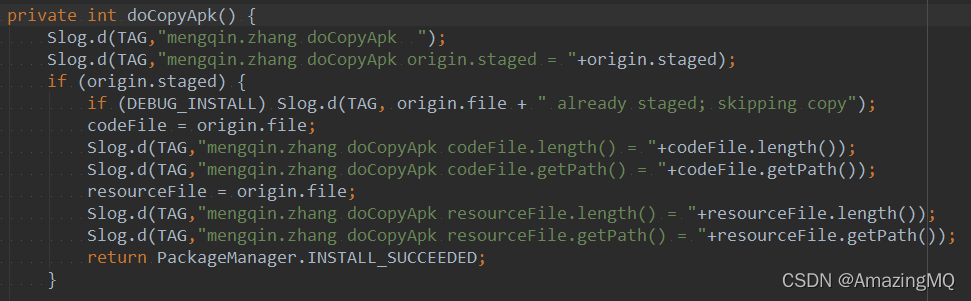

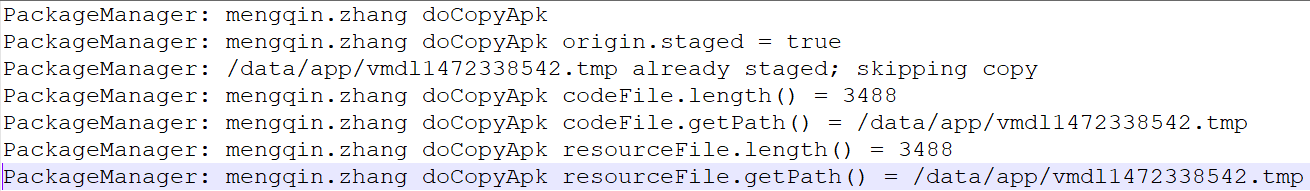

（6）在doCopy中，由于origin.staged为true，所以不再需要重新拷贝一次，

（7）拷贝完成后，调用processPendingInstall进行安装

分为三步：

doPreInstall：如果安装失败则清理文件；

installPackagesTracedLI：安装；

doPostInstall：如果安装失败则清理文件。

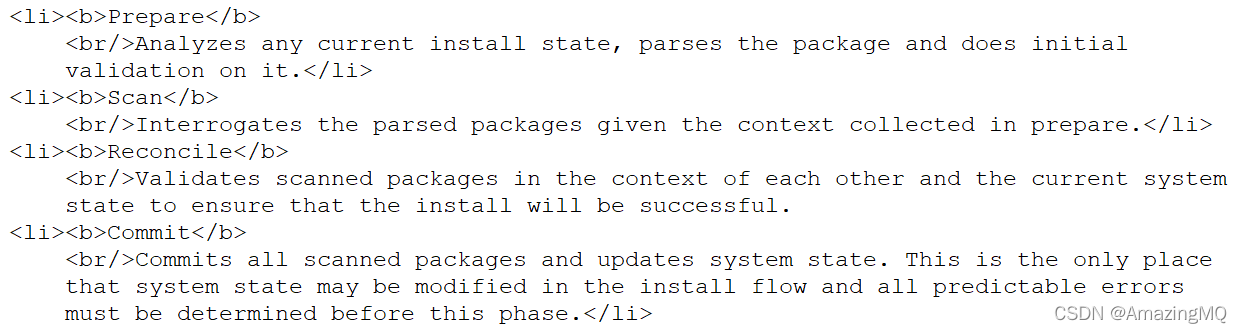

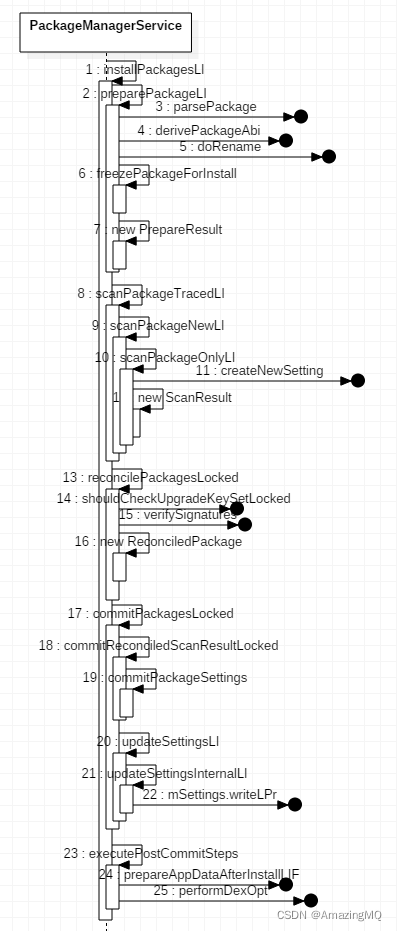

4.installPackagesTracedLI ，调用installPackagesLI，installPackagesLI主要分为四步：

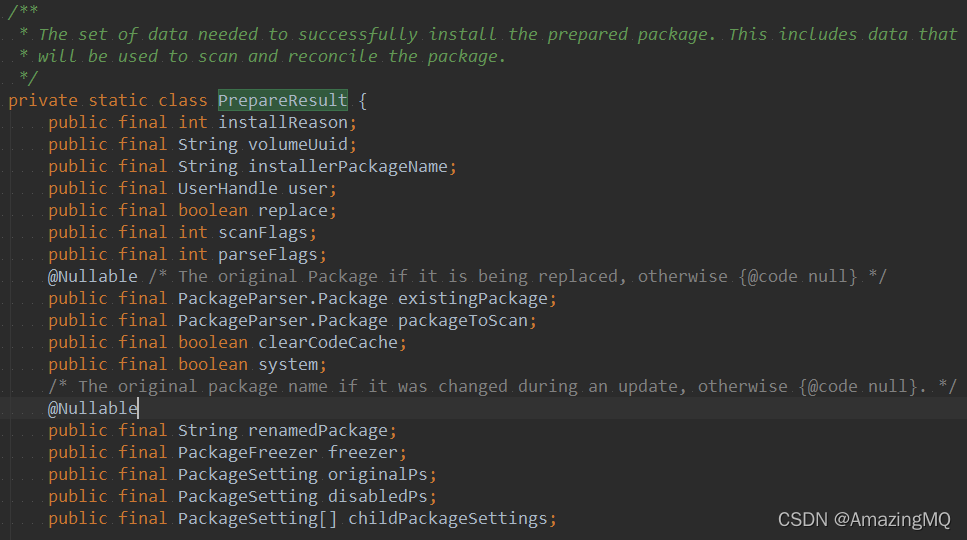

准备阶段：在这个阶段，主要是parsePackage（解析（AndroidManifest文件），拷贝lib目录，oRename把临时文件名改为以包名命名的文件，冷冻应用（如果应用进程存在则kill掉应用进程），最后创建一个PrepareResult实例返回。

扫描阶段：在这个阶段，主要是scanPackageTracedLI扫描应用，创建uid,生成PackageSetting，最后创建一个ScanResult实例返回。

验证阶段：调用verifySignatures()进行校验签名，最后生成ReconciledPackage并返回。

提交阶段：将扫描的包添加到系统中（将pkgSetting，放到Settings.mPackages中）。此方法完成后，包将可用于查询、解析等，更新package-restrictions.xml，packages.xml等文件。

关键点及关键方法说明：

（1）derivePackageAbi，调用NativeLibraryHelper.copyNativeBinariesForSupportedAbi拷贝lib到/data/app/vmdl2037227404.tmp/lib目录；

（2）doRename，把/data/app/vmdl2037227404.tmp变更为：

/data/app/com.jingdong.app.mall-PSHCChPZmCvSZxKAiBuXoA==，也就是我们最后在data/app目录下看到的应用安装后的名字；

（3）freezePackageForInstall，冷冻应用，即kill掉应用进程，并把kill掉的应用进程包名添加到ArraySet<String> mFrozenPackages中，这样当有其它进程在此应用冷冻期间调用应用的话，会报错：

Package " + packageName + " is currently frozen! //（在checkPackageStartable中check）

应用安装完成后会解冻，即在mFrozenPackages中移除包名。

（4）scanPackageNewLI，在安装应用的时候会调用，在开机扫描的时候也会调用到。主要是获取SharedUserSetting（如果没有则new一个，在new的过程中会生成一个uid），构建ScanRequest并且调用scanPackageOnlyLI()获取ScanResult。

（5）scanPackageOnlyLI，主要是更新packageSetting和nativelibrary的解析，扫描文件为：

scanFile = /data/app/com.jingdong.app.mall-PSHCChPZmCvSZxKAiBuXoA==

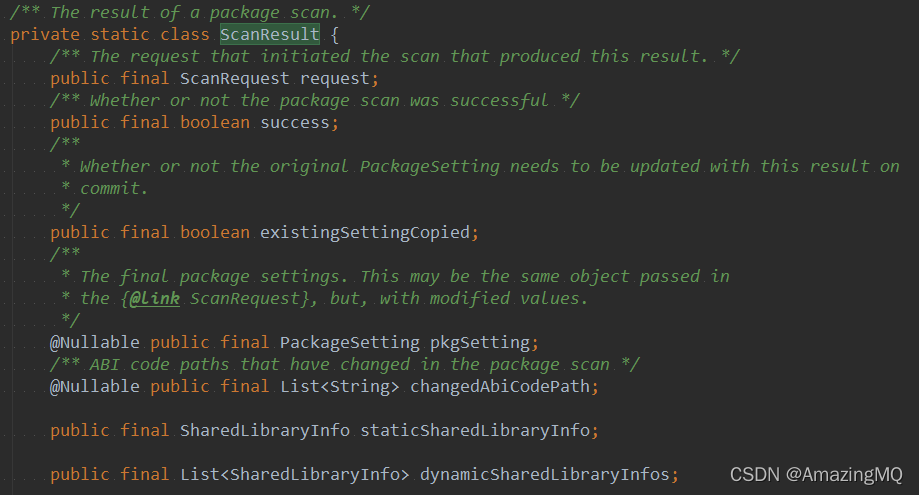

更新或创建新的PackageSetting，创建的情况有两种，首次安装应用或者是恢复出厂开机；解析apk中的native so库，并获取对应so库的路径，这里有个SCAN_NEW_INSTALL，这个是给安装用的，开机scan是不会有此问题；设置安装的时间戳，主要是第一次安装和当前安装；创建ScanResult并返回。

（6）reconcilePackagesLocked，在安装应用的时候会调用，在开机扫描的时候也会调用到；生成ReconciledPackage并返回。

（7）commitReconciledScanResultLocked，安装应用和扫描应用同时都会调用的方法，处理PackageSetting，将PackageSetting写入package-restrictions.xml，

/data/system/users/0/package-restrictions.xml，里面主要存储的是disabled和enabled四大组件。

（8）commitPackagesLocked，将扫描的包添加到系统中。此方法完成后，包将可用于查询、解析等；调用mSettings.insertPackageSettingLPw()，这里并非是更新packages.xml的地方，只是将pkgSetting，放到Settings.mPackages中；将AndroidPackage放到mPackages中。

（9）updateSettingsLI，调用updateSettingsInternalLI，主要是调用updatePermissions更新权限，以及调用mSettings.writeLPr();把信息写入到/data/system/packages.xml，所有安装的应用都会在这里面记录。

（10）executePostCommitSteps，通过调用prepareAppDataAfterInstallLIF，进入调用到Installer.createAppData创建数据目录，最终调用到Installd.createAppData；并调用mPackageDexOptimizer.performDexOpt进行dex优化。

（11）通过PackageDexOptimizer.performDexOpt创建了oat的路径，最后还是调用到Installer.dexopt，最终调用Installd.dexopt进行dex优化。

5.验证签名

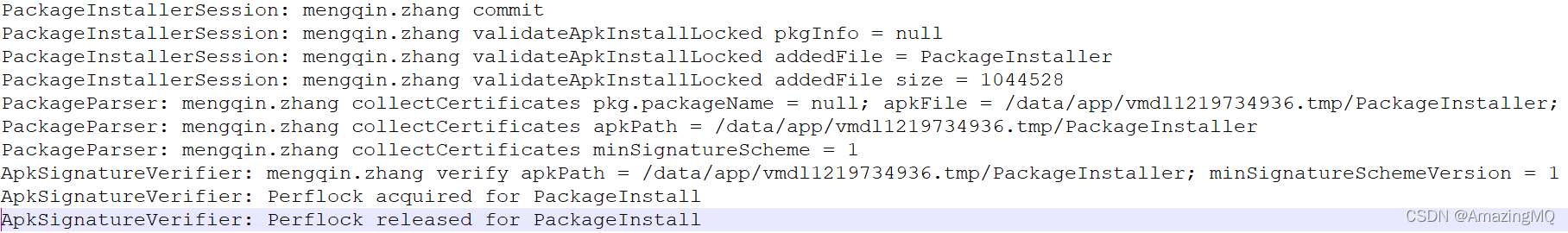

验证时机：commit的时候，在PackageInstallerSession中，会进行一系列的验证apk，如sealAndValidateLocked->validateApkInstallLocked等，在validateApkInstallLocked过程中，会调用PackageParser.parseApkLite，parseApkLite的时候，会进行签名验证：

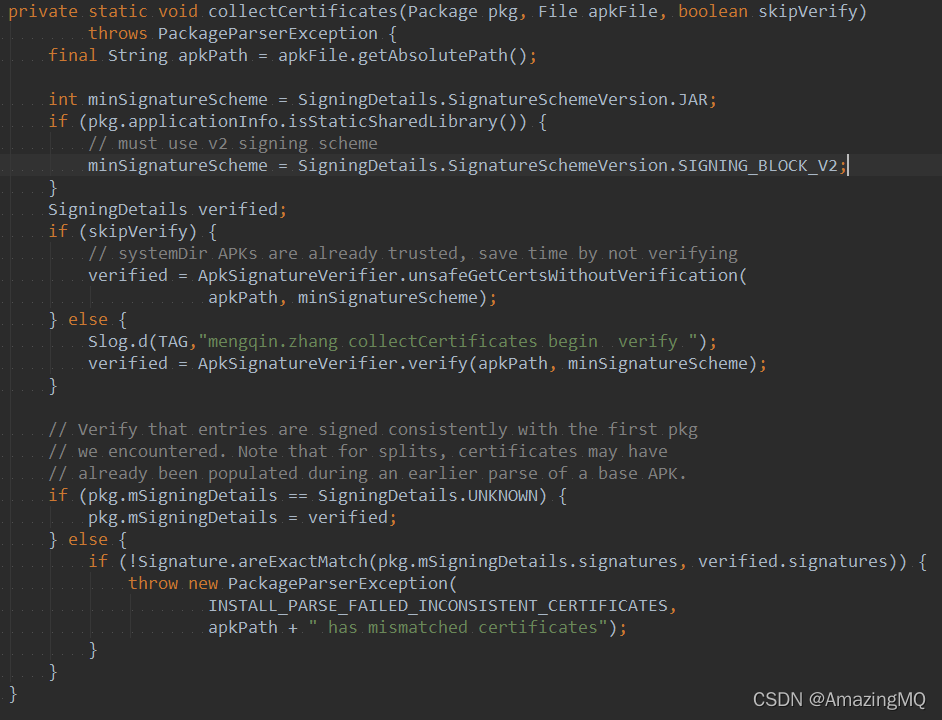

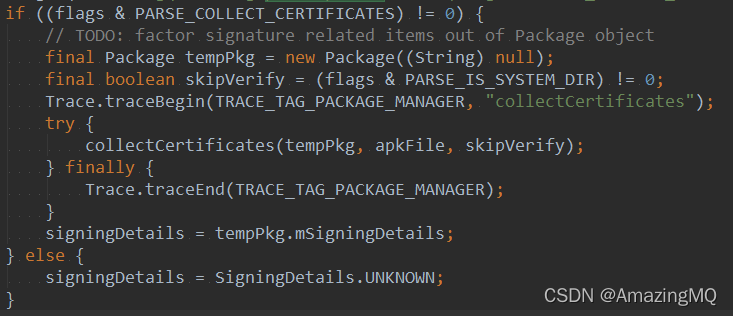

在parseApkLiteInner方法中：



 如果签名不对的话，安装流程再这里就终止了：

接下来就会start InstallFailed界面。

6.Dex优化

优化时机：

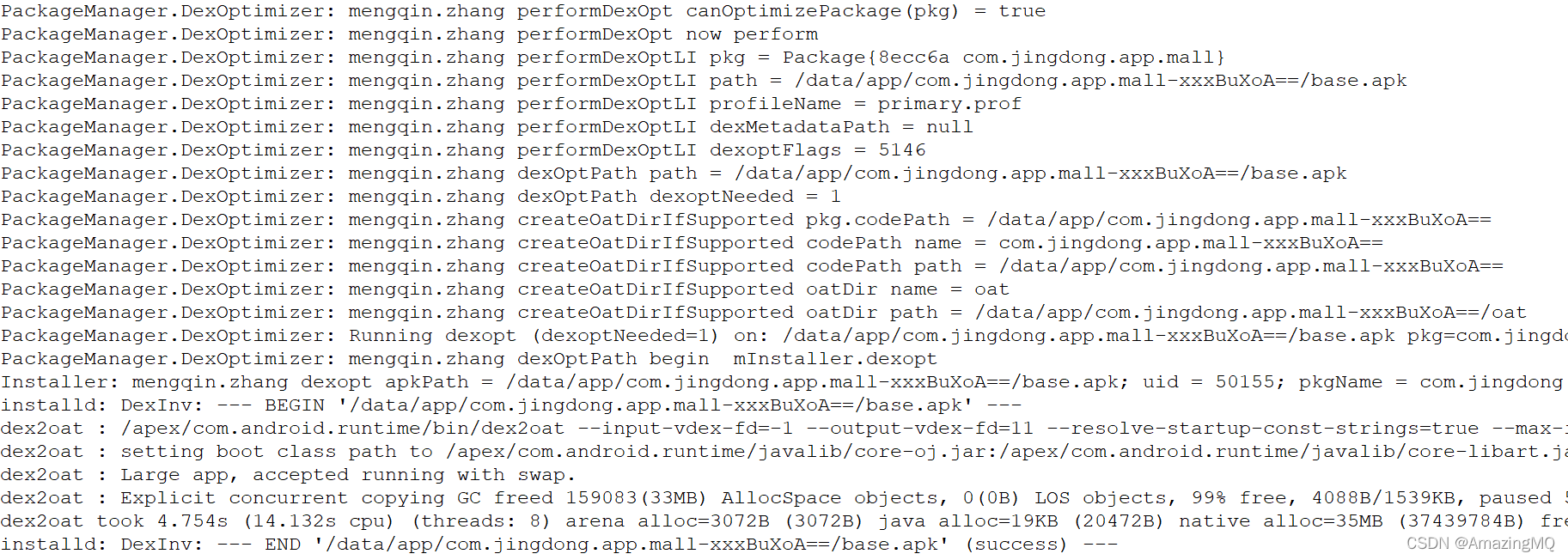

执行executePostCommitSteps的时候，会调用mPackageDexOptimizer.performDexOpt进行dex优化。PackageDexOptimizer.performDexOpt创建了oat的路径，最后还是调用到Installer.dexopt，最终调用Installd.dexopt进行dex优化。（11）点已经记录，不再重复。

7.总结

APK核心安装步骤

（1）从AndroidManifest中解析出应用信息、各组件信息、权限信息，代码索引为PackageParser.parsePackage

（2）为应用程序分配UID，并让PKMS记录各个组件信息，代码索引为PKMS. scanPackageNewLI、Setting.addUserIdLPw

（3）更新应用程序权限信息，授权应用程序资源访问权，代码索引为mPermissionManager.updatePermissions
