利用Hypermesh实现Ls-dyna复杂梁截面定义

1.创建一条几何线（part）

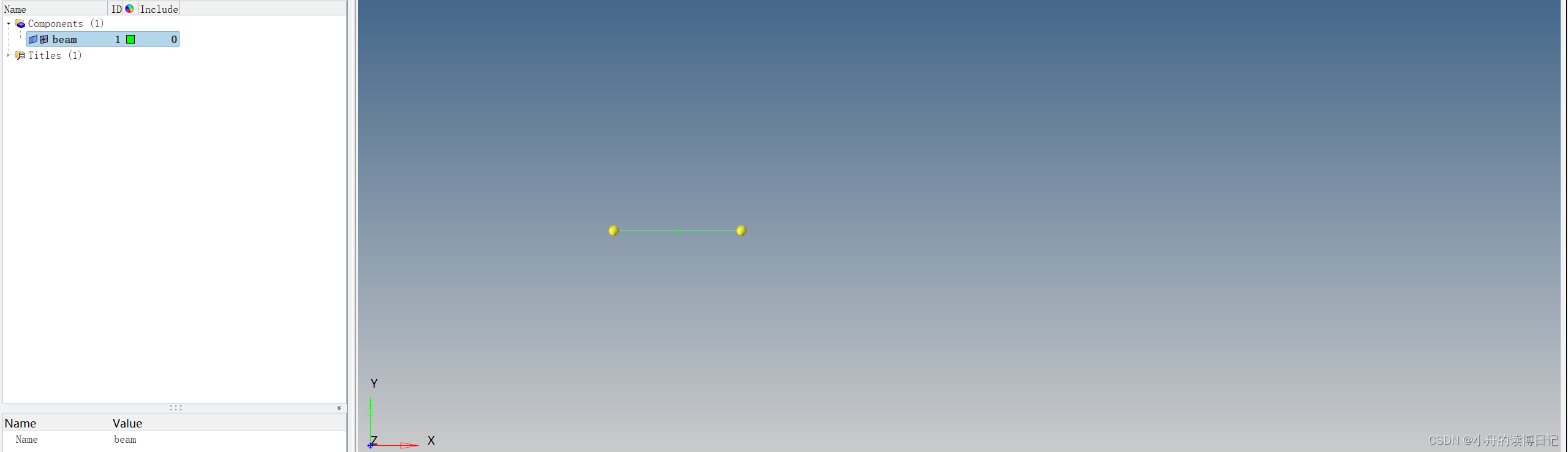

在这里插入图片描述

2.定 义 复 杂 梁 在DYNA 中 ，需 要 定 义 两 个 必 要 的 关 键 字 卡 片 ，分 别 为：SECTION_BEAM 和INTEGRATION_BEAM.

*SECTION_BEAM定义方法：将property中的card image 改成SectBeam
INTEGRATION_BEAM定义方法：将property中的card image 改成IntBeam
INTEGRATION_BEAM主要是确定梁的截面尺寸及偏移；

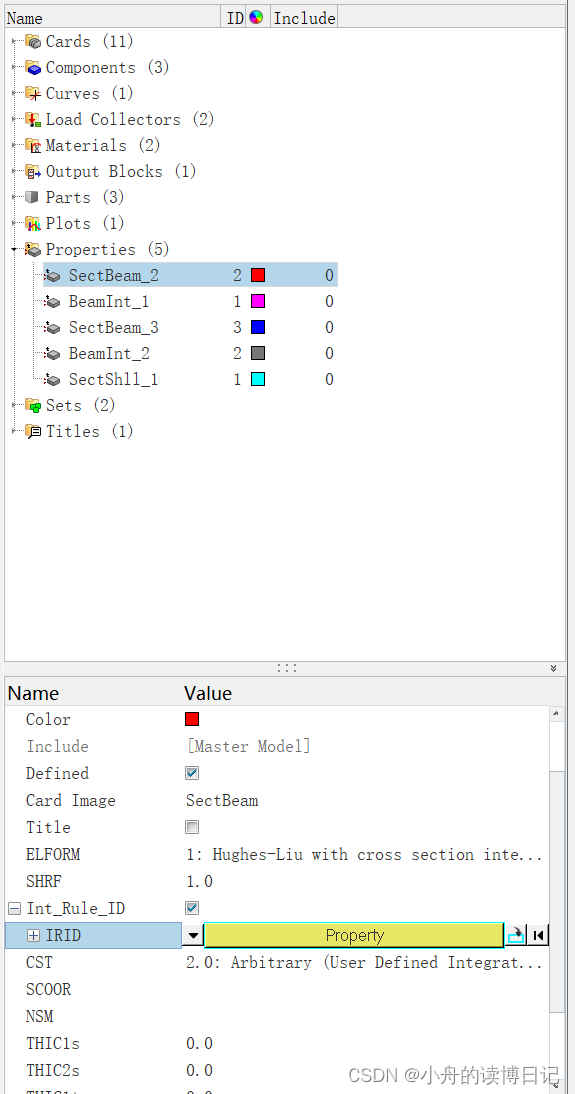

在定义SECTION_BEAM时，IRID项选中刚刚创建的INTEGRATION_BEAM，完成复杂截面梁单元的建立。
在这里插入图片描述

3.将几何线赋予梁单元

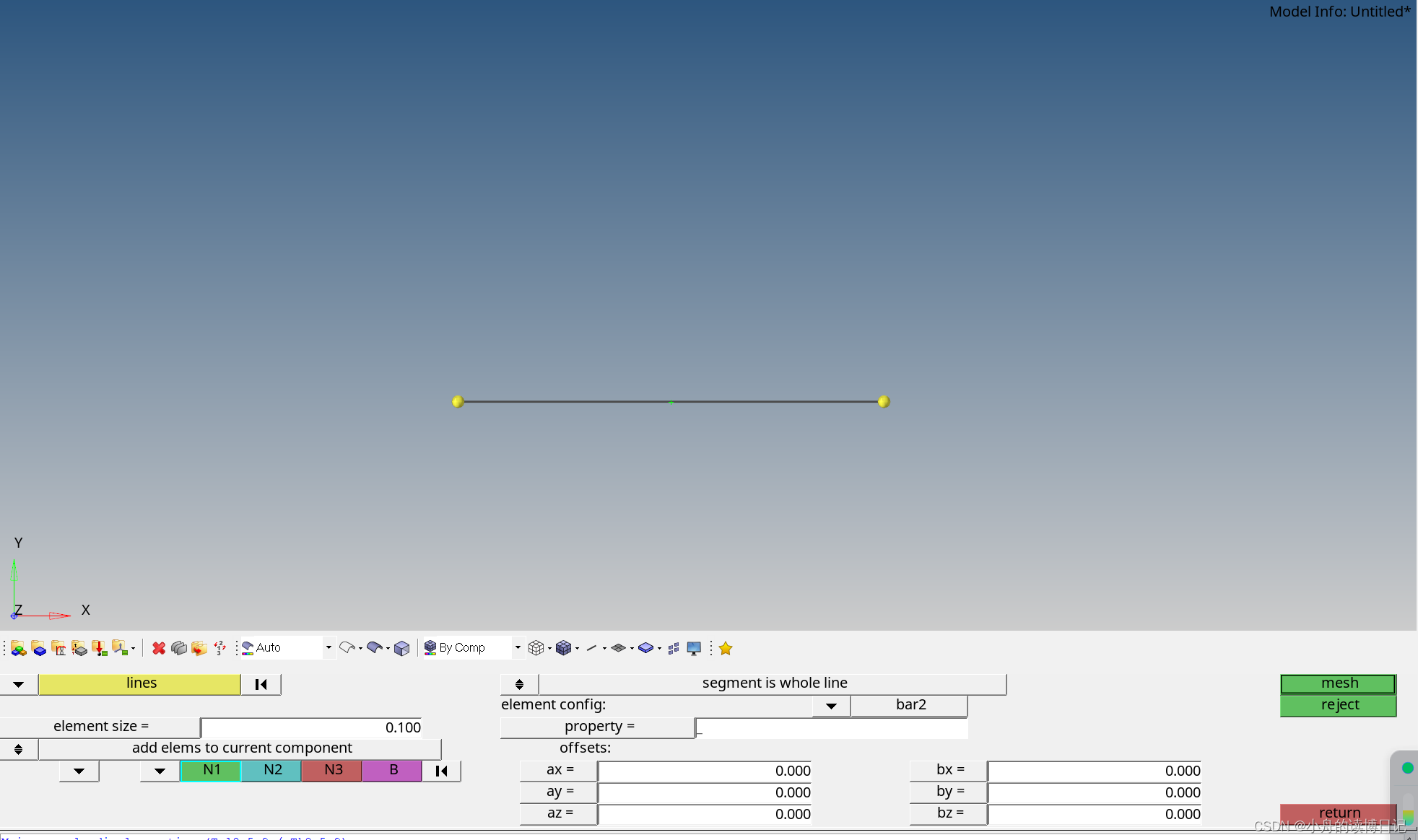

在1D——line mesh中进行设定，如下图：
N1,N2，N3为指定梁的单元朝向；必须指定bar2
在这里插入图片描述

4.

在这里插入图片描述
