LS-DYNA钢筋拉伸试验仿真

已于 2023-02-09 16:31:21 修改
阅读量944 收藏
点赞数
文章标签： 3d
于 2023-02-09 16:24:57 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42001279/article/details/128954984
版权
文章详细介绍了建立有限元模型的过程，包括使用实体单元建模，设置材料和属性，定义部件的材料和属性。提到了两种设定约束载荷和加载载荷的方法，并讨论了设置卡片和控制计算时间步的重要性。还提及了调整质量以加速计算的选项，但不被推荐，因为可能影响精度。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

建立有限元模型

需掌握实体单元的建模方法

设置材料（material）

有一个材料库会方便很多，各种不同类型的材料MAT，都可以单出一章介绍，网上资料也很多

设置属性（property）

单元类型对应好

定义部件的材料和属性

设置好就行了

定义约束载荷、加载载荷

有两种思路

1.定义一个set组（rigids刚性的组），设置一个主node点和众多跟随node点，定义约束和载荷时可作用于主node点，有利于多次操作。

2.定义约束和载荷时直接选钢筋表面的node点（此时考虑其为柔性加载）

设置卡片

4个基本的卡片，所有卡片可以去手册里查
在这里插入图片描述
在这里插入图片描述

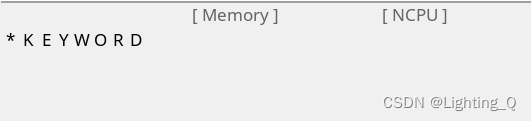

不用设置 计算的时候可以选

在这里插入图片描述

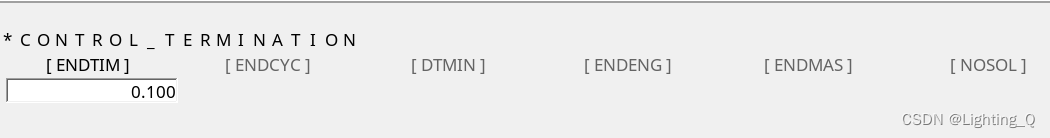

控制结束时间的，这个是0.1s
在这里插入图片描述

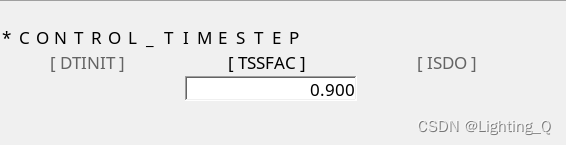

控制时间步的，老师说后面有的选项可以放缩质量来加快计算，但是不推荐用
在这里插入图片描述

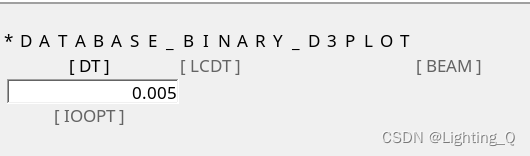

控制输出时间步，越小动画越细腻，但是占用空间也多
