redis之短小精干的位图（二）批量操作

一、简介

上文介绍了位图的操作（https://blog.csdn.net/happytree001/article/details/119120808），但是都是单独某个位的设置或者获取，当需要将一批bit设置，这样就需要循环调用setbit命令，这样效率低，大量的网络请求占用带宽等。因此在redis3.2.0中增加了bitfield命令，进行批量对位图的操作。

二、命令简介

BITFIELD

BITFIELD key [GET type offset] [SET type offset value] [INCRBY type offset increment] [OVERFLOW WRAP|SAT|FAIL]

通过参数，可以看出bitfield命令支持四个子命令：

• GET （获取）
• SET （设置）
• INCRBY （自增）
• OVERFLOW （当数据上溢、下溢出时的处理方式）

其中type指数据当作有符号还是无符号进行处理，i(有符号)，u(无符号) 以及数据宽度

除了能批量进行设置外，还能批量的获取，以及原子操作的自增，并且还可以提供数据溢出时的处理方式。

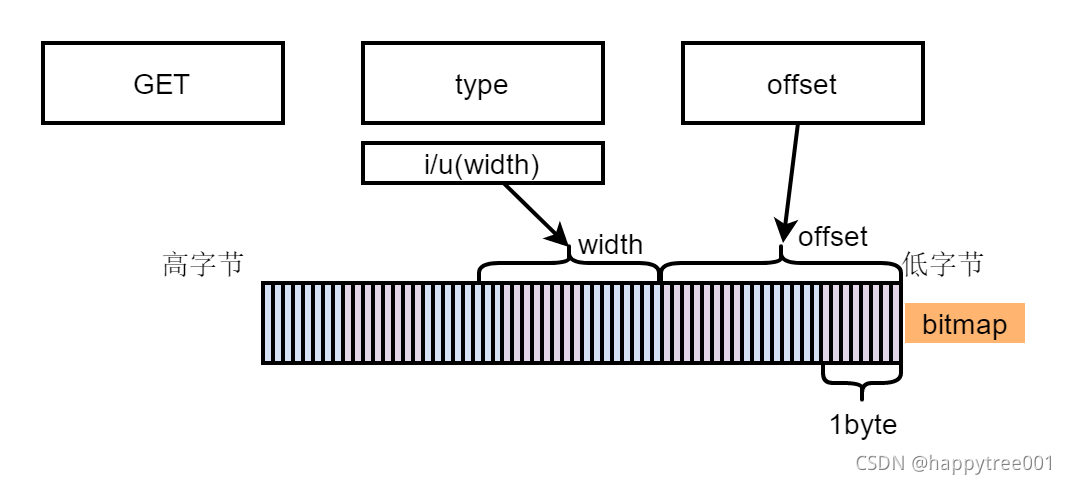

GET type offset

GET命令就是在偏移在offset的位置开始读取width位，并且作为一个signed/unsigned的整数，进行返回。
这里offset和width都是bit位数,并且width不能超过64，因为redis协议不能响应无符号64位的整数, 取值范围: 有符号[1, 64]， 无符号[1,63]

/* This helper function for BITFIELD parses a bitfield type in the form
 * <sign><bits> where sign is 'u' or 'i' for unsigned and signed, and
 * the bits is a value between 1 and 64. However 64 bits unsigned integers
 * are reported as an error because of current limitations of Redis protocol
 * to return unsigned integer values greater than INT64_MAX.
 * /

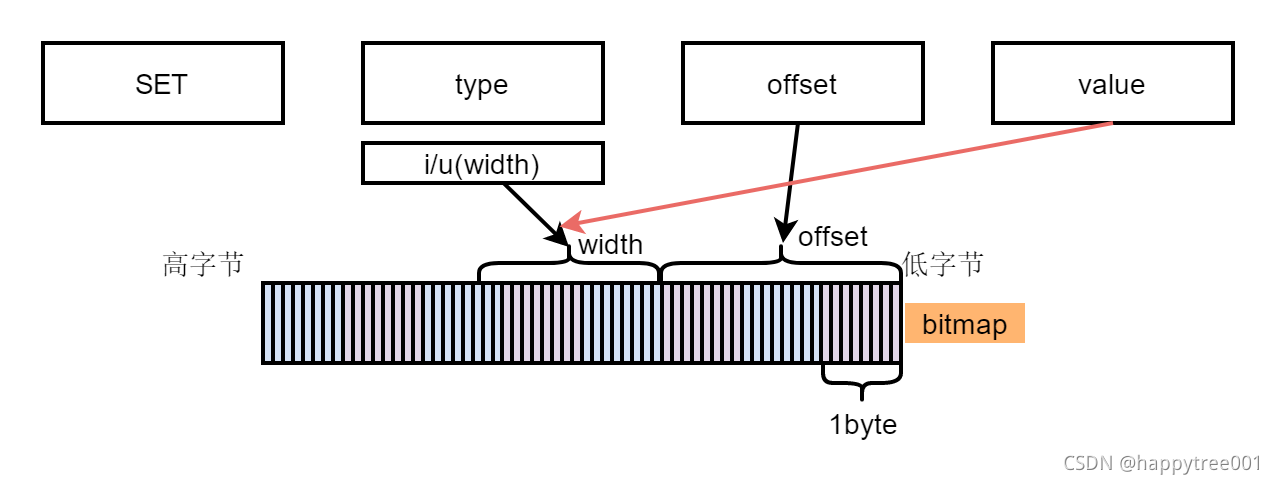

SET type offset value

对于SET,则是将value写入偏移offset的width宽度的有符号/无符号数。
value可能大于width个bit表示的最大范围，这时就会出现溢出，则由OVERFLOW子命令进行处理。

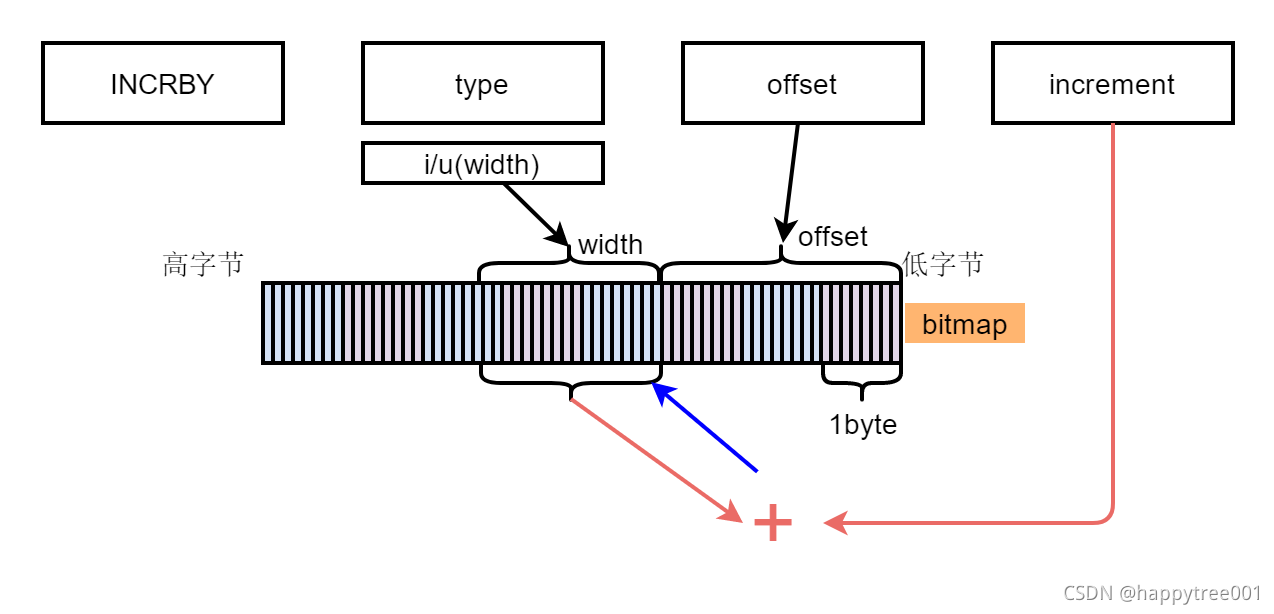

INCRBY type offset increment

和SET命令类似，只是不是单纯的赋值，而是将原始值读取出来，然后累加上increment，最后将新值重新写入。和SET一样可有溢出问题。

OVERFLOW WRAP|SAT|FAIL

当在执行SET、INCRBY子命令时，数据可能会出现溢出，溢出时有三种处理方式：

• WRAP
  当没有指定OVERFLOW子命令时，这个选项是默认的。
  无符号：
  溢出后，类似于对最大数取余。
  比如u8（unsigned char [0,255]）, 当前值254， 增加3后，257溢出， 最终值为1
  有符号：
  正数上溢成为负数，负数下溢成为正数。
  比如i8(char [-128, 127]), 当前值127， 加1后，上溢为-128。
• SAT
  当上溢时，设置为最大值，当下溢时，设置为最小值，后续操作一直溢出，值一直保持最值。
  比如i8, 当前120， 增加10， 出现上溢，则设置为127， 后续一直上溢，则一直为127。
• FAIL
  设置失败，返回null

三、命令实现

bitops.c
命令处理分了两个部分

• 子命令逐一解析，全部解析完后，构建成了一个操作数组
• 根据操作数组进行逐一的命令处理

这里为啥不子命令解析一个处理一个呢？

1. 先解析所有的子命令，能够提前发现子命令中的错误，参数个数不对，参数type不对，value/increment值解析错误等，能够保证整条BITFIELD命令的原子性，而不是执行到一半导致失败，而redis是无法回退的。
2. 数据的响应包构建，能批量的构建，批量回复，而不是一个一个的子命令进行恢复。

3.1 上半部：子命令解析

3.1.1 识别子命令

for (j = 2; j < c->argc; j++) {
	 int remargs = c->argc-j-1; /* Remaining args other than current. */
	 char *subcmd = c->argv[j]->ptr; /* Current command name. */
	 int opcode; /* Current operation code. */
	 long long i64 = 0;  /* Signed SET value. */
	 int sign = 0; /* Signed or unsigned type? */
	 int bits = 0; /* Bitfield width in bits. */

	 if (!strcasecmp(subcmd,"get") && remargs >= 2)
	     opcode = BITFIELDOP_GET;
	 else if (!strcasecmp(subcmd,"set") && remargs >= 3)
	     opcode = BITFIELDOP_SET;
	 else if (!strcasecmp(subcmd,"incrby") && remargs >= 3)
	     opcode = BITFIELDOP_INCRBY;
	 else if (!strcasecmp(subcmd,"overflow") && remargs >= 1) {
	     char *owtypename = c->argv[j+1]->ptr;
	     j++;
	     if (!strcasecmp(owtypename,"wrap"))
	         owtype = BFOVERFLOW_WRAP;
	     else if (!strcasecmp(owtypename,"sat"))
	         owtype = BFOVERFLOW_SAT;
	     else if (!strcasecmp(owtypename,"fail"))
	         owtype = BFOVERFLOW_FAIL;
	     else {
	         addReplyError(c,"Invalid OVERFLOW type specified");
	         zfree(ops);
	         return;
	     }
	     continue;
	 } else {
	     addReplyErrorObject(c,shared.syntaxerr);
	     zfree(ops);
	     return;
	 }
        ...

3.1.2 解析type

提取有无符号，以及数据宽度

 /* Get the type and offset arguments, common to all the ops. */
if (getBitfieldTypeFromArgument(c,c->argv[j+1],&sign,&bits) != C_OK) {
     zfree(ops);
     return;
 }

int getBitfieldTypeFromArgument(client *c, robj *o, int *sign, int *bits) {
    char *p = o->ptr;
    char *err = "Invalid bitfield type. Use something like i16 u8. Note that u64 is not supported but i64 is.";
    long long llbits;

    if (p[0] == 'i') {
        *sign = 1;
    } else if (p[0] == 'u') {
        *sign = 0;
    } else {
        addReplyError(c,err);
        return C_ERR;
    }

    if ((string2ll(p+1,strlen(p+1),&llbits)) == 0 ||
        llbits < 1 ||
        (*sign == 1 && llbits > 64) ||
        (*sign == 0 && llbits > 63))
    {
        addReplyError(c,err);
        return C_ERR;
    }
    *bits = llbits;
    return C_OK;
}

3.1.3 解析offset

if (getBitOffsetFromArgument(c,c->argv[j+2],&bitoffset,1,bits) != C_OK){
    zfree(ops);
    return;
}

int getBitOffsetFromArgument(client *c, robj *o, uint64_t *offset, int hash, int bits) {
    long long loffset;
    char *err = "bit offset is not an integer or out of range";
    char *p = o->ptr;
    size_t plen = sdslen(p);
    int usehash = 0;

    /* Handle #<offset> form. */
    if (p[0] == '#' && hash && bits > 0) usehash = 1;

    if (string2ll(p+usehash,plen-usehash,&loffset) == 0) {
        addReplyError(c,err);
        return C_ERR;
    }

    /* Adjust the offset by 'bits' for #<offset> form. */
    if (usehash) loffset *= bits;

    /* Limit offset to server.proto_max_bulk_len (512MB in bytes by default) */
    if ((loffset < 0) || (loffset >> 3) >= server.proto_max_bulk_len)
    {
        addReplyError(c,err);
        return C_ERR;
    }

    *offset = loffset;
    return C_OK;
}

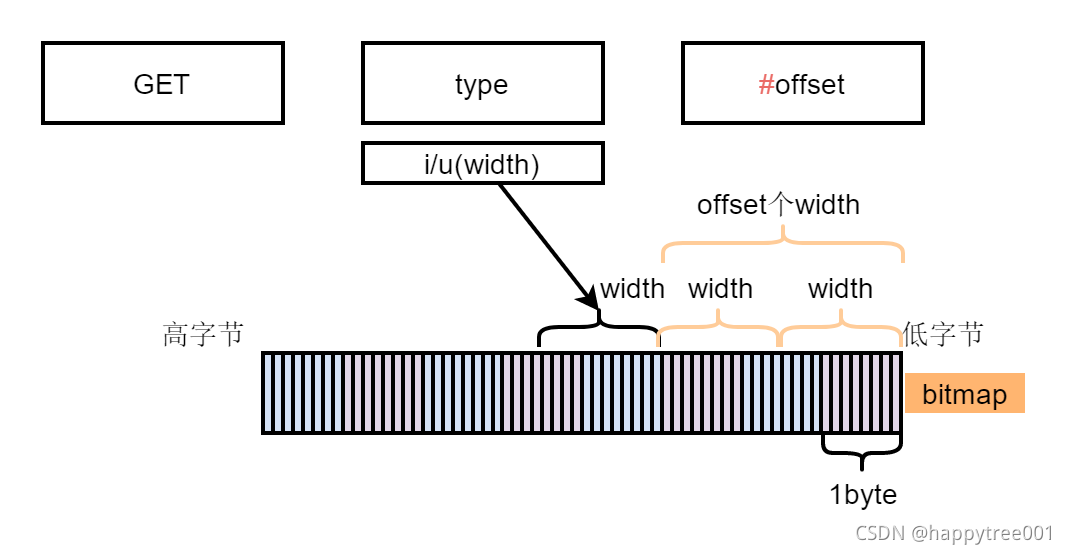

对于offset，用户自己计算偏移，当多个子命令进行SET时，计算很麻烦，还容易出错，所以redis增加了一个模式， #offset, 这样将位图当作了一个数组来操作，每个数组元素的大小为type中指定的宽度。
比如使用数组模式的GET如下：

3.1.4 计算最大偏移offset

每个子命令操作的偏移offset不一样，对于写操作（SET/INCRBY），如果操作的offset超出了位图原有最大的边界，将进行自动扩容，所以需要从子命令集中获取最大的offset。对于读操作，如果offset超过位图边界，则当作空串处理，返回0。

if (opcode != BITFIELDOP_GET) {
    readonly = 0;
    if (highest_write_offset < bitoffset + bits - 1)
        highest_write_offset = bitoffset + bits - 1;
    ...
}

3.1.5 对于写命令，解析value/increment

if (opcode != BITFIELDOP_GET) {
...
/* INCRBY and SET require another argument. */
    if (getLongLongFromObjectOrReply(c,c->argv[j+3],&i64,NULL) != C_OK){
        zfree(ops);
        return;
    }
...
}

3.1.6 构建操作数组

/* Populate the array of operations we'll process. */
ops = zrealloc(ops,sizeof(*ops)*(numops+1));
ops[numops].offset = bitoffset;
ops[numops].i64 = i64;
ops[numops].opcode = opcode;
ops[numops].owtype = owtype;
ops[numops].bits = bits;
ops[numops].sign = sign;
numops++;

//跳过解析的参数，开始下一轮开始解析
//这里写法也很有意思，不用if进行区分，正常的SET/INCRBY都是3个参数，而OVERFLOW解析后直接continue，不会到这里，所以代码很简洁。
j += 3 - (opcode == BITFIELDOP_GET);

根据解析逻辑来看， OVERFLOW可以多个，这样多个SET、INCRBY可以用不同的溢出策略进行处理。

---

对于bitfieldOp结构的思考

struct bitfieldOp {
    uint64_t offset;    /* Bitfield offset. */
    int64_t i64;        /* Increment amount (INCRBY) or SET value */
    int opcode;         /* Operation id. */
    int owtype;         /* Overflow type to use. */
    int bits;           /* Integer bitfield bits width. */
    int sign;           /* True if signed, otherwise unsigned op. */
};

#define BITFIELDOP_GET 0
#define BITFIELDOP_SET 1
#define BITFIELDOP_INCRBY 2

#define BFOVERFLOW_WRAP 0
#define BFOVERFLOW_SAT 1
#define BFOVERFLOW_FAIL 2 /* Used by the BITFIELD command implementation. */

• 数据类型
  对于sign只是表示是否为有无符号，值为0和1， 而定义的是int类型；
  bits表示数据宽度，在64之内，而定义的也是一个int类型；
  owtype为溢出时的操作类型，值为0，1，2的宏定义，而定义的也是一个int类型；
  opcode表示子命令，值为0，1，2的宏定义，而定义的也是一个int类型；
  个人觉得使用位域操作就可以了，可以节省空间
  噢, offset和i64已经16字节了，为了字节对齐，刚好后面四个字段，使用4字节的int刚好16字节，整个结构体32字节，哇
• 空间分配
  每个子命令解析后，都需要对ops调用realloc进行数组扩容，这样很容易导致数据的拷贝以及内存碎片。
  个人觉得可以使用一个静态数组，数组大小可以根据业务使用情况统计估计，甚至可以提供一个参数进行配置

3.2 下半部：命令执行

3.2.1 获取根据key获取到位图对象

• 当key不存在，创建位图对象
• 当位图位数不够时，自动扩容

这个函数就是当时setbit命令中调用的函数。

/* Lookup by making room up to the farest bit reached by
 * this operation. */
if ((o = lookupStringForBitCommand(c,
    highest_write_offset)) == NULL) {
    zfree(ops);
    return;
}

robj *lookupStringForBitCommand(client *c, uint64_t maxbit) {
    size_t byte = maxbit >> 3;
    robj *o = lookupKeyWrite(c->db,c->argv[1]);
    if (checkType(c,o,OBJ_STRING)) return NULL;

    if (o == NULL) {
        o = createObject(OBJ_STRING,sdsnewlen(NULL, byte+1));
        dbAdd(c->db,c->argv[1],o);
    } else {
        o = dbUnshareStringValue(c->db,c->argv[1],o);
        o->ptr = sdsgrowzero(o->ptr,byte+1);
    }
    return o;
}

3.2.2 构建响应包数组长度

BITFIELD命令返回的是一个数组，所以根据redis的数据传输协议，需要先发送一个数组的长度，其中*表示数组，后面的数字表示数组的大小

 addReplyArrayLen(c,numops);

void addReplyArrayLen(client *c, long length) {
    addReplyAggregateLen(c,length,'*');
}

void addReplyAggregateLen(client *c, long length, int prefix) {
    serverAssert(length >= 0);
    addReplyLongLongWithPrefix(c,length,prefix);
}

/* Add a long long as integer reply or bulk len / multi bulk count.
 * Basically this is used to output <prefix><long long><crlf>. */
void addReplyLongLongWithPrefix(client *c, long long ll, char prefix) {
    char buf[128];
    int len;

    /* Things like $3\r\n or *2\r\n are emitted very often by the protocol
     * so we have a few shared objects to use if the integer is small
     * like it is most of the times. */
    if (prefix == '*' && ll < OBJ_SHARED_BULKHDR_LEN && ll >= 0) {
        addReply(c,shared.mbulkhdr[ll]);
        return;
    } else if (prefix == '$' && ll < OBJ_SHARED_BULKHDR_LEN && ll >= 0) {
        addReply(c,shared.bulkhdr[ll]);
        return;
    }

    buf[0] = prefix;
    len = ll2string(buf+1,sizeof(buf)-1,ll);
    buf[len+1] = '\r';
    buf[len+2] = '\n';
    addReplyProto(c,buf,len+3);
}

在addReplyLongLongWithPrefix函数中，也做了很多优化，使用共享对象shared.mbulkhdr和shared.bulkhdr，这样减少了很多计算。

3.2.3 循环执行子命令

对于子命令的执行，分为读命令和写命令。
而对于数据的处理又细分为有符号数据和无符号数据的处理。

 for (j = 0; j < numops; j++) {
	 if (thisop->opcode == BITFIELDOP_SET ||
         thisop->opcode == BITFIELDOP_INCRBY)//写命令
        {
          if (thisop->sign) {//有符号
             ...
           } else {//无符号
             ...
           }
        }
     else {//读命令
		if (thisop->sign) {//有符号
                ...
        } else { //无符号
              ...
        }
	}
 }

3.2.3.1 写命令

  if (thisop->opcode == BITFIELDOP_SET ||
      thisop->opcode == BITFIELDOP_INCRBY)

3.2.3.1.1 有符号

（1）获取有符号字段值

这步的主要目的

• 对于SET子命令，将返回旧值
• 对于INCRBY子命令，用于作为起始值进行 累加处理

int64_t oldval, newval, wrapped, retval;
int overflow;

oldval = getSignedBitfield(o->ptr,thisop->offset, thisop->bits);

int64_t getSignedBitfield(unsigned char *p, uint64_t offset, uint64_t bits) {
    int64_t value;
    union {uint64_t u; int64_t i;} conv;

    /* Converting from unsigned to signed is undefined when the value does
     * not fit, however here we assume two's complement and the original value
     * was obtained from signed -> unsigned conversion, so we'll find the
     * most significant bit set if the original value was negative.
     *
     * Note that two's complement is mandatory for exact-width types
     * according to the C99 standard. */
    conv.u = getUnsignedBitfield(p,offset,bits);
    value = conv.i;

    /* If the top significant bit is 1, propagate it to all the
     * higher bits for two's complement representation of signed
     * integers. */
    if (bits < 64 && (value & ((uint64_t)1 << (bits-1))))
        value |= ((uint64_t)-1) << bits;
    return value;
}

uint64_t getUnsignedBitfield(unsigned char *p, uint64_t offset, uint64_t bits) {
    uint64_t byte, bit, byteval, bitval, j, value = 0;

    for (j = 0; j < bits; j++) {
        byte = offset >> 3;
        bit = 7 - (offset & 0x7);
        byteval = p[byte];
        bitval = (byteval >> bit) & 1;
        value = (value<<1) | bitval;
        offset++;
    }
    return value;
}

从代码调用关系中可以看到，获取有符号数是通过先获取无符号数据，然后进行转换为有符号数据。
对于最高位是1并且bit位数小于64的，将剩余的位都设置成1。

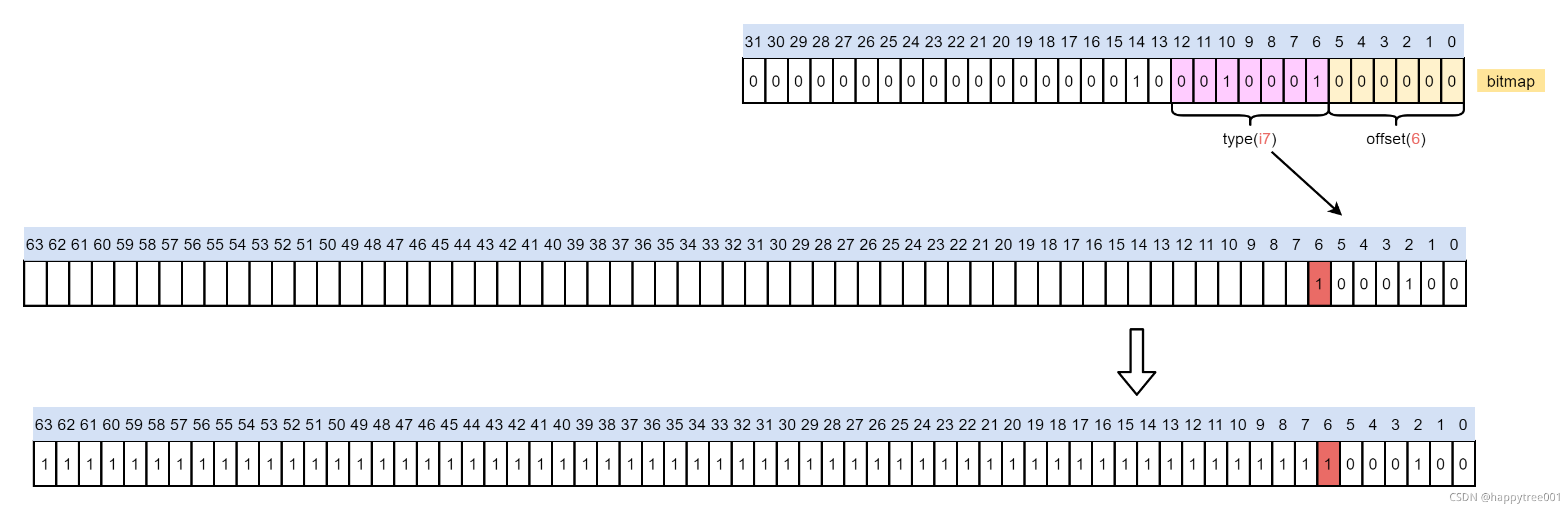

比如offset=6, type=i7

（2）检查有符号数值的溢出

对于SET子命令直接检查的是新值value，而INCRBY子命令则是检查的oldval和increment， 溢出后，根据溢出策略获取到新的需要设置的值。

if (thisop->opcode == BITFIELDOP_INCRBY) {
    newval = oldval + thisop->i64;
    overflow = checkSignedBitfieldOverflow(oldval,
            thisop->i64,thisop->bits,thisop->owtype,&wrapped);
    if (overflow) newval = wrapped;
    retval = newval;
} else {
    newval = thisop->i64;
    overflow = checkSignedBitfieldOverflow(newval,
            0,thisop->bits,thisop->owtype,&wrapped);
    if (overflow) newval = wrapped;
    retval = oldval;
}

int checkSignedBitfieldOverflow(int64_t value, int64_t incr, uint64_t bits, int owtype, int64_t *limit) {
    int64_t max = (bits == 64) ? INT64_MAX : (((int64_t)1<<(bits-1))-1);
    int64_t min = (-max)-1;

    /* Note that maxincr and minincr could overflow, but we use the values
     * only after checking 'value' range, so when we use it no overflow
     * happens. */
    int64_t maxincr = max-value;
    int64_t minincr = min-value;

    if (value > max || (bits != 64 && incr > maxincr) || (value >= 0 && incr > 0 && incr > maxincr))
    {//上溢出
        if (limit) {
            if (owtype == BFOVERFLOW_WRAP) { //环绕
                goto handle_wrap;
            } else if (owtype == BFOVERFLOW_SAT) {//设置最大值
                *limit = max;
            }
        }
        return 1;
    } else if (value < min || (bits != 64 && incr < minincr) || (value < 0 && incr < 0 && incr < minincr)) { //下溢出
        if (limit) {
            if (owtype == BFOVERFLOW_WRAP) {//环绕
                goto handle_wrap;
            } else if (owtype == BFOVERFLOW_SAT) {//设置最小值
                *limit = min;
            }
        }
        return -1;
    }
    return 0;

handle_wrap:
    {
        uint64_t msb = (uint64_t)1 << (bits-1);
        uint64_t a = value, b = incr, c;
        c = a+b; /* Perform addition as unsigned so that's defined. */

        /* If the sign bit is set, propagate to all the higher order
         * bits, to cap the negative value. If it's clear, mask to
         * the positive integer limit. */
        if (bits < 64) {
            uint64_t mask = ((uint64_t)-1) << bits;
            if (c & msb) {
                c |= mask;
            } else {
                c &= ~mask;
            }
        }
        *limit = c;
    }
    return 1;
}

（3）填充响应包数据，并设置有符号新值

如果数据溢出并且溢出策略是BFOVERFLOW_FAIL，则响应null，并且设置失败；其他情况则正常响应以及设置新值。

 /* On overflow of type is "FAIL", don't write and return
* NULL to signal the condition. */
if (!(overflow && thisop->owtype == BFOVERFLOW_FAIL)) {
    addReplyLongLong(c,retval);
    setSignedBitfield(o->ptr,thisop->offset,
                      thisop->bits,newval);
} else {
    addReplyNull(c);
}

设置值过程也是先将有符号数值转换为无符号的，调用无符号设置函数

void setSignedBitfield(unsigned char *p, uint64_t offset, uint64_t bits, int64_t value) {
    uint64_t uv = value; /* Casting will add UINT64_MAX + 1 if v is negative. */
    setUnsignedBitfield(p,offset,bits,uv);
}

void setUnsignedBitfield(unsigned char *p, uint64_t offset, uint64_t bits, uint64_t value) {
    uint64_t byte, bit, byteval, bitval, j;

    for (j = 0; j < bits; j++) {
        bitval = (value & ((uint64_t)1<<(bits-1-j))) != 0;
        byte = offset >> 3;
        bit = 7 - (offset & 0x7);
        byteval = p[byte];
        byteval &= ~(1 << bit);
        byteval |= bitval << bit;
        p[byte] = byteval & 0xff;
        offset++;
    }
}

3.2.3.1.2 无符号

（1）获取无符号字段值

此函数就是获取有符号字段值中调用中的一环。

uint64_t oldval, newval, wrapped, retval;
int overflow;

oldval = getUnsignedBitfield(o->ptr,thisop->offset,
        thisop->bits);

（2） 检查无符号数值的溢出

if (thisop->opcode == BITFIELDOP_INCRBY) {
   newval = oldval + thisop->i64;
    overflow = checkUnsignedBitfieldOverflow(oldval,
            thisop->i64,thisop->bits,thisop->owtype,&wrapped);
    if (overflow) newval = wrapped;
    retval = newval;
} else {
    newval = thisop->i64;
    overflow = checkUnsignedBitfieldOverflow(newval,
            0,thisop->bits,thisop->owtype,&wrapped);
    if (overflow) newval = wrapped;
    retval = oldval;
}

int checkUnsignedBitfieldOverflow(uint64_t value, int64_t incr, uint64_t bits, int owtype, uint64_t *limit) {
    uint64_t max = (bits == 64) ? UINT64_MAX : (((uint64_t)1<<bits)-1);
    int64_t maxincr = max-value;
    int64_t minincr = -value;

    if (value > max || (incr > 0 && incr > maxincr)) {//上溢出
        if (limit) {
            if (owtype == BFOVERFLOW_WRAP) {//环绕
                goto handle_wrap;
            } else if (owtype == BFOVERFLOW_SAT) {//设置最大值
                *limit = max;
            }
        }
        return 1;
    } else if (incr < 0 && incr < minincr) {//下溢出
        if (limit) {
            if (owtype == BFOVERFLOW_WRAP) {//环绕
                goto handle_wrap;
            } else if (owtype == BFOVERFLOW_SAT) {//设置最小值，即0
                *limit = 0;
            }
        }
        return -1;
    }
    return 0;

handle_wrap:
    {
        uint64_t mask = ((uint64_t)-1) << bits;
        uint64_t res = value+incr;

        res &= ~mask;
        *limit = res;
    }
    return 1;
}

对于无符号的处理相对于有符号的处理更简单。

（3）填充响应包数据，并设置无符号新值

对于溢出并且溢出策略为BFOVERFLOW_FAIL的将响应null，否则正常响应值，并且设置新的值。

 /* On overflow of type is "FAIL", don't write and return
                 * NULL to signal the condition. */
 if (!(overflow && thisop->owtype == BFOVERFLOW_FAIL)) {
     addReplyLongLong(c,retval);
     setUnsignedBitfield(o->ptr,thisop->offset,
                         thisop->bits,newval);
 } else {
     addReplyNull(c);
 }

3.2.3.1.3 写命令增加

统计其中写命令的个数，用于后面的数据修改的统计以及通知信息。

changes++;

3.2.3.2 读命令

3.2.3.2.1 获取位图字符串地址

对于字符串编码的直接返回地址，如果是整数编码的则转换问字符串

 unsigned char buf[9];
 long strlen = 0;
 unsigned char *src = NULL;
 char llbuf[LONG_STR_SIZE];

 if (o != NULL)
     src = getObjectReadOnlyString(o,&strlen,llbuf);

unsigned char *getObjectReadOnlyString(robj *o, long *len, char *llbuf) {
    serverAssert(o->type == OBJ_STRING);
    unsigned char *p = NULL;

    /* Set the 'p' pointer to the string, that can be just a stack allocated
     * array if our string was integer encoded. */
    if (o && o->encoding == OBJ_ENCODING_INT) {
        p = (unsigned char*) llbuf;
        if (len) *len = ll2string(llbuf,LONG_STR_SIZE,(long)o->ptr);
    } else if (o) {
        p = (unsigned char*) o->ptr;
        if (len) *len = sdslen(o->ptr);
    } else {
        if (len) *len = 0;
    }
    return p;
}

3.2.3.2.2 从字符串中提取offset开始的最大9字节

后续的操作就从这9个字节中进行计算读取

/* For GET we use a trick: before executing the operation
 * copy up to 9 bytes to a local buffer, so that we can easily
 * execute up to 64 bit operations that are at actual string
 * object boundaries. */
memset(buf,0,9);
int i;
uint64_t byte = thisop->offset >> 3;
for (i = 0; i < 9; i++) {
    if (src == NULL || i+byte >= (uint64_t)strlen) break;
    buf[i] = src[i+byte];
}

（1）读取有符号数值，并构建响应包

int64_t val = getSignedBitfield(buf,thisop->offset-(byte*8),
                             thisop->bits);
addReplyLongLong(c,val);

（2） 读取无符号数值，并构建响应包

uint64_t val = getUnsignedBitfield(buf,thisop->offset-(byte*8),
                                            thisop->bits);
addReplyLongLong(c,val);

3.2.4 其他

1. 如果有写子命令，则进行key修改通知，以及统计数据修改统计，用于后续写aof文件等
2. 释放临时分配的子命令操作数组

 if (changes) {
     signalModifiedKey(c,c->db,c->argv[1]);
     notifyKeyspaceEvent(NOTIFY_STRING,"setbit",c->argv[1],c->db->id);
     server.dirty += changes;
 }

zfree(ops);

3.3 BITFIELD_RO key GET type offset

对于从只读replica等实例上读取数据，为了防止意外修改，在redis6.2.0中增加只读版本的BITFILED_RO版本，只能接受GET子命令，能安全的读取数据。
