基于matlab的风力发电系统建模与详细性能仿真分析

目录

1.课题概述

2.系统仿真结果

3.核心程序与模型

4.系统原理简介

4.1、风力发电系统原理

4.2、风力发电系统数学模型

5.完整工程文件


1.课题概述

         介绍了风力发电的原理,并讨论了风力机的模型。风力发电的原理非常简单,最简单的风力涡轮机是由叶轮和发电机组成的。根据能量转换原理,气流可以推动叶轮旋转。如果叶轮轴和发电机轴相连,叶轮上的机械能将转化为电能。风力涡轮机是用来捕获风,将动能转换为机械能的叶片,它可以决定整个喷射式风力发电系统设备的有效功率输出。此外,还介绍了MPPT。对于上述关于风力发电系统的各个模块进行了MATLAB性能仿真分析。

2.系统仿真结果

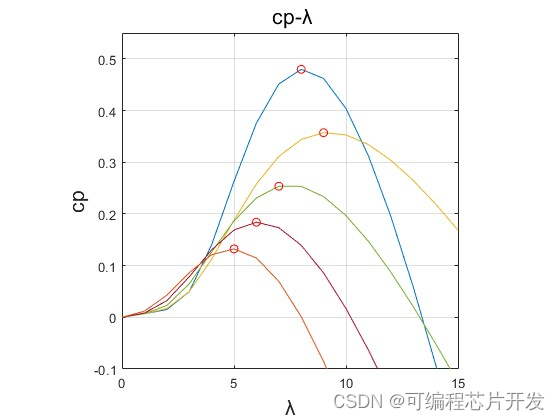

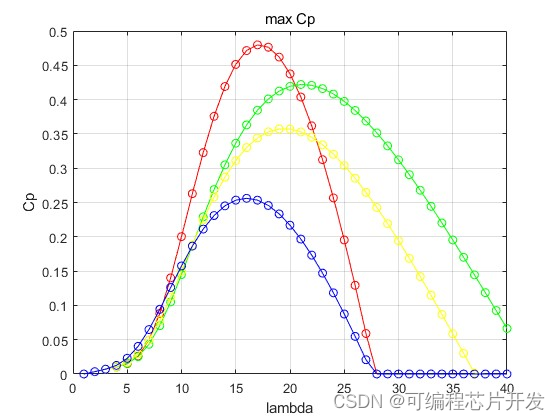

风电利用系数:

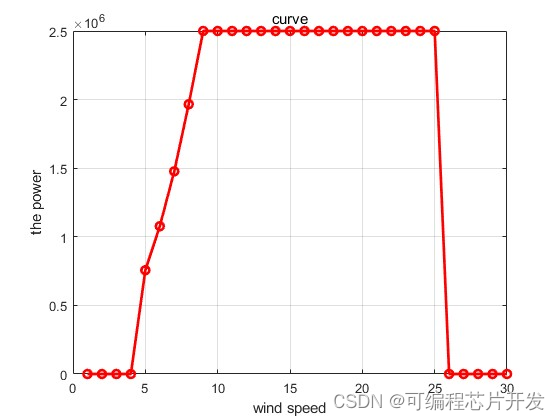

Cut-in and Cut-out控制:

       当风速大于额定切断速度25m/s(强风)时,风力涡轮机将关闭以保护机械,这可以通过变桨控制来完成。

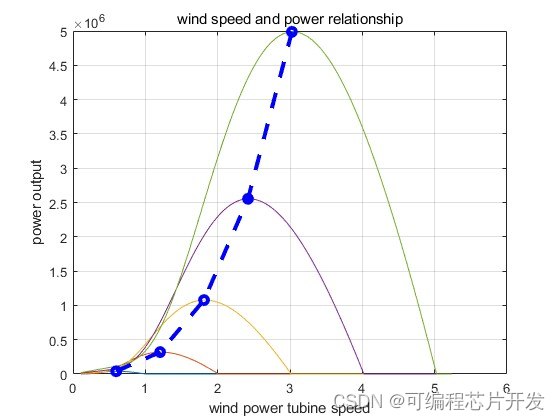

mppt控制输出:

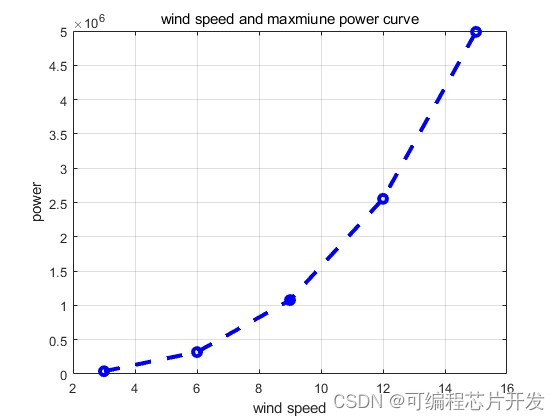

我们可以看到风速和功率输出之间的关系,蓝线是最大功率的连接。

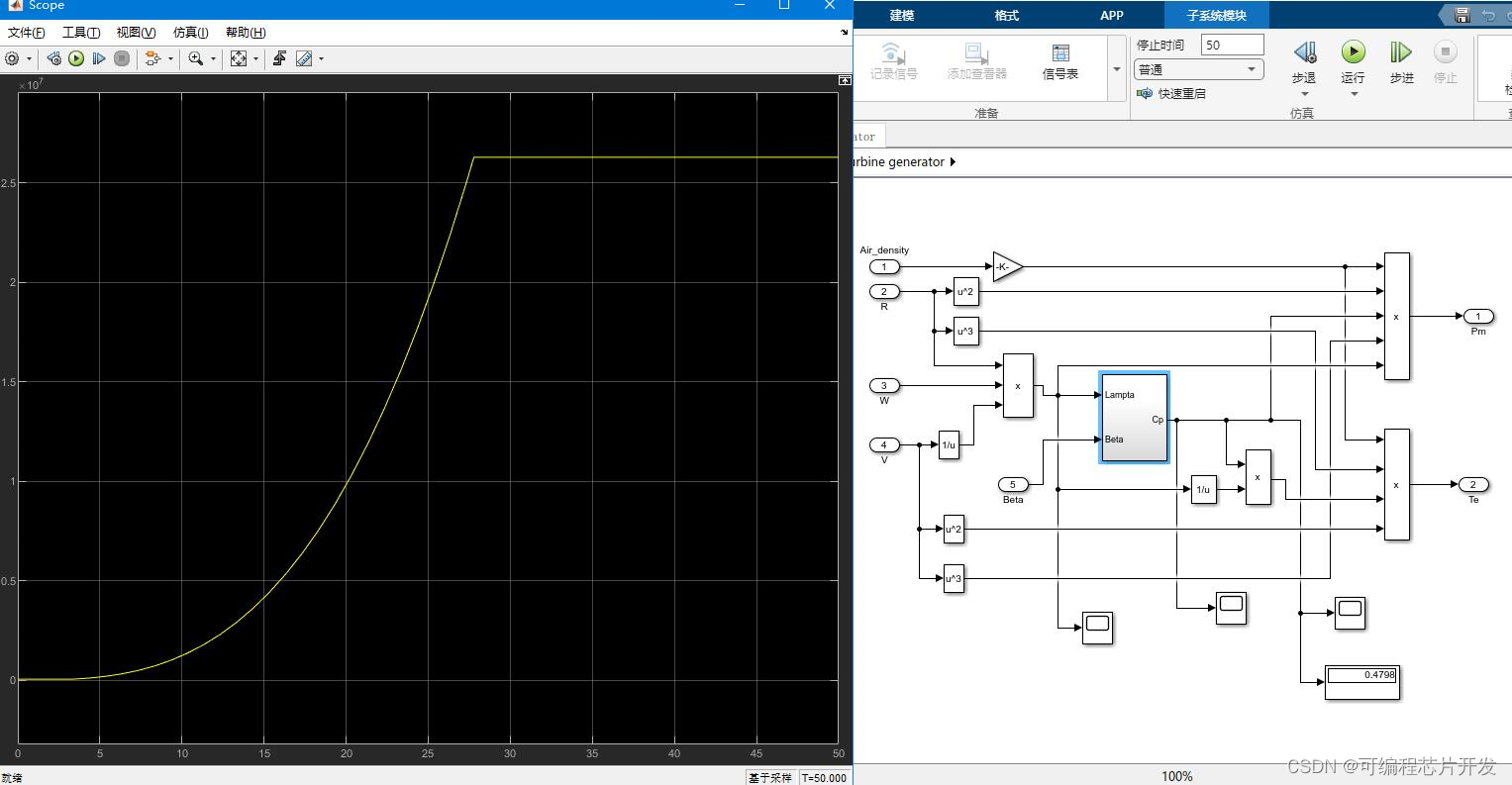

        这个模型,我们可以证明风速截断理论,当风速大于极限时,风速就会截断。

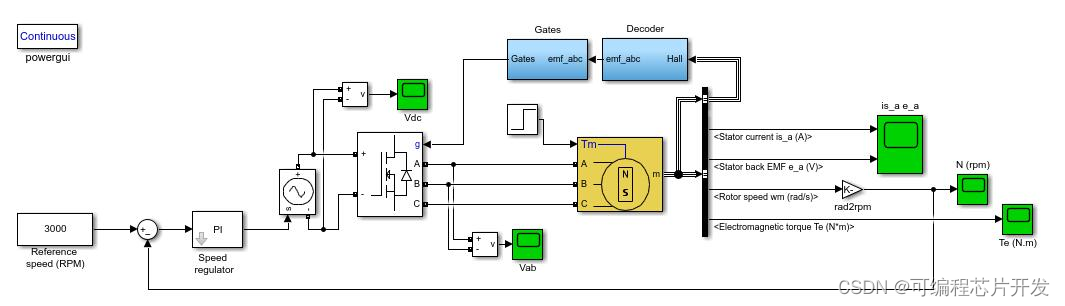

3.核心程序与模型

版本:MATLAB2022a

clc;
clear;
close all;
warning off;
addpath(genpath(pwd));
rng('default')

a=0:1:15;
b=[0 5 10 15 20];
c1=0.5176;
c2=116;
c3=0.4;
c4=5;
c5=-21;
c6=0.0068;

for i=1:length(b)
    c=(a+0.08*b(i)).^(-1)-0.035*[(b(i).^3+1).^(-1)];
    cp=c1*(c2*c-c3*b(i)-c4).*exp(c5*c)+c6*a;
    plot(a,cp)
    hold on
................................................
    end
grid
axis square


max(cp);
title(' cp-λ','FontSize',16)
xlabel('λ','FontSize',16)
ylabel('cp','FontSize',16)
axis([0 15 -0.1 0.55])

................................................

4.系统原理简介

        风力发电是一种清洁、可再生的能源,它利用风能驱动风力发电机组转动,从而转化为电能。随着全球对可再生能源需求的增加,风力发电在全球能源供应中扮演着越来越重要的角色。本文将详细介绍风力发电系统的原理、数学模型及建模方法。

4.1、风力发电系统原理

       风力发电系统的核心是风力发电机组,它由风轮、齿轮箱、发电机、塔筒等主要部件组成。风轮是风力发电机组的核心部件,它由叶片和轮毂组成。当风吹过叶片时,叶片会旋转,从而带动齿轮箱将旋转运动转化为机械能,再传递给发电机将其转化为电能。风力发电的原理基于贝努利定理,即流速高的地方压力低,流速低的地方压力高。当风吹过叶片时,由于叶片的形状和角度,风速在叶片的表面和背面产生压力差,从而产生驱动力使叶片旋转。

       其中,风电利用系数为:

4.2、风力发电系统数学模型

        风力发电系统的数学模型主要涉及空气动力学、机械动力学和电动力学等方面的知识。以下是一些常用的数学公式:

贝努利定理:

p+1/2ρv²=常数

其中p为压力,ρ为空气密度,v为风速。这个公式描述了流速和压力之间的关系。

叶片受力分析:

F=1/2×ρ×π×(d/2)²×(v²-v0²)×(cosa-sina)

       其中F为叶片受到的力,ρ为空气密度,d为叶片的直径,v为风速,v0为风轮旋转速度,a为叶片与风向的夹角。这个公式描述了风吹过叶片时叶片受到的力。

电动机扭矩分析:

T=P×(n/9550)

       其中T为电动机输出的扭矩,P为电动机输出的功率,n为电动机的转速。这个公式描述了电动机输出扭矩和功率之间的关系。

电力生成方程:

P=T×(n/9550)×η

       其中P为电力输出的功率,T为电动机输出的扭矩,n为电动机的转速,η为电力转换效率。这个公式描述了电力生成和电动机扭矩之间的关系。

5.完整工程文件

v

v

### 使用MATLAB实现风力发电系统仿真的方法 #### 建立力机模型 为了模拟风力发电系统,在MATLAB中首先要构建力机的数学模型。这涉及到描述力机输出功率之间的关系,以及考虑空气动力学特性的影响[^1]。 ```matlab function P_wind = wind_turbine_model(V_wind) % 力机参数设定 rho_air = 1.225; % 空气密度 (kg/m^3) A_rotor = pi * RotorRadius^2; % 叶片扫掠面积 (m^2), RotorRadius为半径 Cp_max = 0.48; % 最佳Cp值 V_cutin = 3; % 切入速 (m/s) V_rated = 12; % 额定速 (m/s) V_cutout = 25; % 切出速 (m/s) if V_wind < V_cutin || V_wind > V_cutout P_wind = 0; elseif V_wind >= V_cutin && V_wind <= V_rated P_wind = 0.5 * rho_air * A_rotor * Cp_max * V_wind^3 / 1e6; % 输出功率单位MW else P_wind = RatedPower; % 当超过额定速时保持恒定功率输出 end end ``` #### 构建传动系统和发电机模型 接着需要定义连接力机到发电机间的机械传动链,并创建适合类型的发电机模型——例如双馈感应电机(DFIG) 或者三相异步发电机[^2]。这里展示了一个简化版的双馈感应电机模型: ```matlab % DFIG 参数初始化 Rs = 0.0079; Xs = 0.144; Lls = 0.0017; Rr = 0.0079; Xr = 0.144; Llr = 0.0017; M = 0.2; sys_dfim = dss('dfim', Rs, Xs, Lls, Rr, Xr, Llr, M); ``` #### 设置仿真环境 通过Simulink搭建完整的系统框图,包括但不限于上述提到的各种子系统件。配置好初始条件之后就可以启动仿真过程来观察不同工况下系统的动态响应行为。 #### 进行仿真测试 调整输入变量如速曲线、电网电压水平等,记录并分析所得数据以评估整体性能表现;必要时重复此步骤直至获得满意的结果为止[^3]。
