形式化说明技术有穷状态机
一、概述
1.1 软件工程方法分类

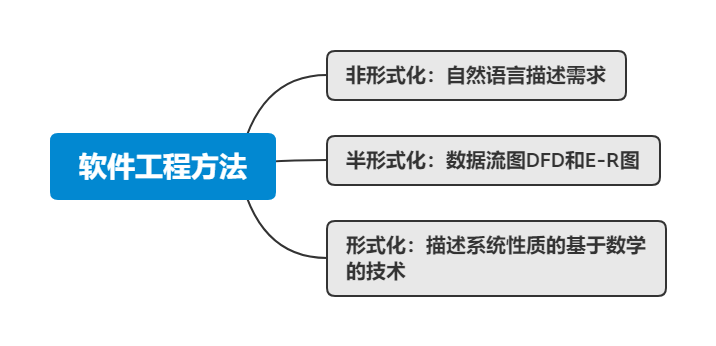

按照形式化的程度进行划分。

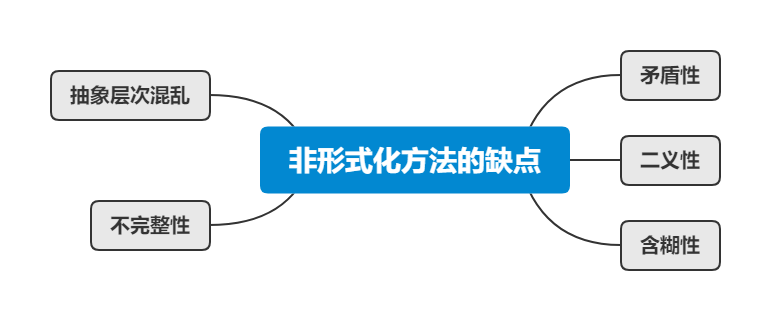

1.2 非形式化方法的缺点

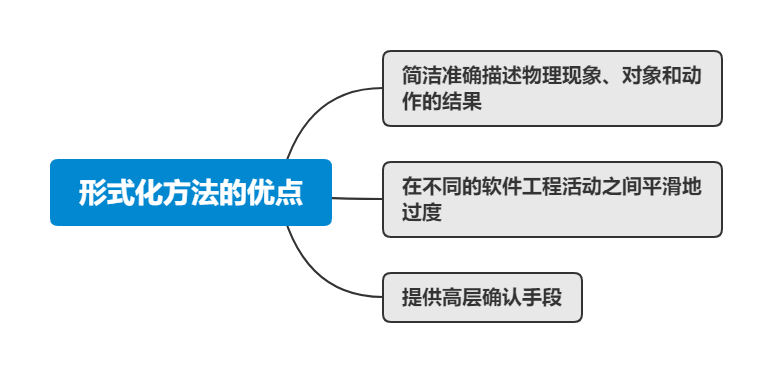

1.3 形式化方法的优点

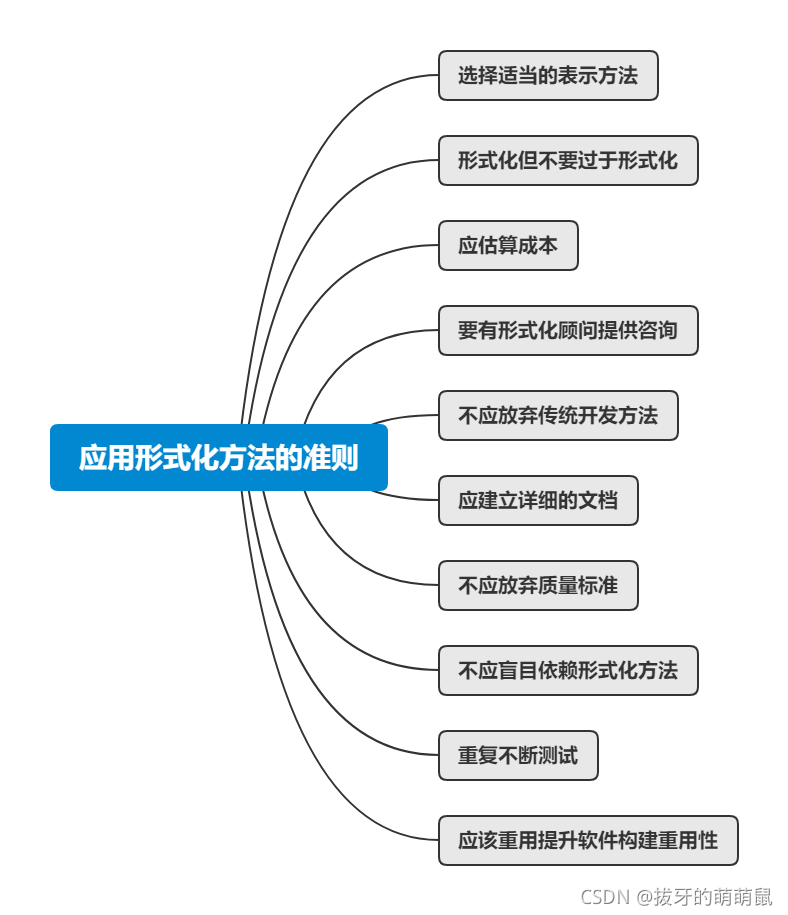

1.4 应用形式化方法的准则
二、有穷状态机
2.1 保险箱状态转换图
状态集J: {保险箱锁定,A,B,保险箱解锁,报警}。
输入集K: {1L,1R,2L,2R,3L,3R}。
转换函数T。
初始态S: 保险箱锁定。
终态集F: {保险箱解锁,报警}。
2.2 转换规则
对一个系统进行规格说明,通常都需要对有穷状态机进行一个扩展,因此需要在前述5个元组中加入第6个部件——谓词集P,其中每个谓词都是系统全局状态Y的函数。则转换规则形式如下:
当
前
状
态
[
菜
单
]
+
事
件
[
所
选
择
的
项
]
+
谓
词
=
>
下
个
状
态
当前状态[菜单]+事件[所选择的项]+谓词=>下个状态
当前状态[菜单]+事件[所选择的项]+谓词=>下个状态
Reference
《软件工程导论》
