Exploratory Social Network Analysis with Pajek（第三版）2-1

二、属性和关系

2.1 引言

在第 1 章中，我们认为社会网络分析侧重于社会关系。网络由一系列顶点和线构成。顶点和线都具有我们希望在分析中包含的特征（例如，人的性别和他们的关系强度）。如第 1 章所述，关系的属性由网络中的线值表示（例如，宿舍女孩的第一和第二选择）。现在，我们将顶点的特征添加到分析中。我们如何使用行为人的信息来理解社交网络？
在本章中，我们介绍了结合关系网络数据和非关系属性的技术，例如网络中顶点的心理、社会、经济和地理特征。这些属性增强了我们对网络结构的解释，它们使我们能够研究网络的子部分。此外，我们简要讨论了如何在统计分析中使用顶点的网络位置；社交网络分析和统计是两套互补的技术。学习本章后，您将了解网络分析中使用的基本数据，并能够结合关系和非关系数据。

2.2 示例：世界系统

社会网络分析可以应用于大规模现象。 1974 年，伊曼纽尔·沃勒斯坦提出了资本主义世界体系的概念，该体系于 16 世纪出现。该系统的特点是世界经济被分层为核心、半外围和外围。国家富裕或贫困与它们在世界经济中的位置有关。沃勒斯坦认为，核心之所以存在，是因为它成功地利用了外围，并在较小程度上利用了半外围。半外围受益于作为核心和外围之间的中介。
世界体系建立在全球分工的基础上。核心国家专注于资本密集型和高科技生产，而外围国家则专注于低价值、劳动密集型产品或未加工的原材料。核心国家从外围国家进口未加工和加工较少的产品，并将其转化为昂贵的高科技产品，然后出口到核心、半外围和外围国家。因此，核心国家之间有很多贸易，而外围国家之间的贸易很少。核心国家在双重意义上主导世界贸易：核心国家比周边国家更经常参与贸易联系，核心国家的出口价值超过进口价值，因为它们的产品具有更高的附加值。这就是为什么核心国家在经济上做得很好的原因。
哪些国家属于核心、半外围或外围？在政治经济学中，已经做出了一些尝试来回答这个问题，其中一些是基于社会网络分析的。网络分析师分析了贸易关系的结构，并根据贸易关系的模式对国家进行了分类；例如，与几乎所有其他国家进行贸易的国家都被归类为核心国家。广泛可用的世界贸易统计数据提供了该分析所需的数据。
在本章中，我们使用了 1994 年的世界贸易统计数据。我们在联合国出版的《商品贸易统计》印刷版中包括了所有有条目的国家，但我们不得不添加一些国家 1993 年的数据（奥地利，塞舌尔、孟加拉国、克罗地亚和巴巴多斯）或 1995 年（南非和厄瓜多尔），因为它们在 1994 年不可用。非主权国家被排除在外，因为没有额外的经济数据，例如，法罗群岛格陵兰岛或澳门，分别属于丹麦和葡萄牙。最终，该网络包含了八十个国家，大部分失踪国家位于中非和中东或前苏联。
我们网络中的弧线代表从另一个国家进口到一个国家。我们将自己限制在一类商品而不是全部进口，我们选择了代表高科技产品或重型制造的金属杂项制品。我们使用进口的绝对价值（以 1,000 美元为单位），但我们没有登记价值低于该国该商品进口总额 1% 的进口。网络数据存储在文件Imports_manufactures.net 中
此外，我们在分析中使用了国家的几个属性，即它们所在的洲（Continent.clu）、它们在 1994 年的结构世界体系位置（World_system.clu）、它们在 1980 年之前在世界体系中的位置，根据Smith 和 White 的分（World_system_1980.clu），以及 1995 年以美元表示的人均国内生产总值（GDP_1995.vec）。请注意，在本章中，我们不确定国家的世界体系位置；我们使用了第 12 章中介绍的称为块建模的高级结构技术的结果。1994 年的三个世界体系位置——核心、半外围和外围——被定义为核心国家之间进行大量金属制造的贸易。他们自己，并且向半外围国家出口很多；而半外围和外围国家并没有大量出口这些制成品。

2.3 partition

网络的partition 是网络顶点的分类或聚类。每个顶点都被分配给一个类或集群（我们使用这些词作为同义词）；例如，一个国家被分配到核心，另一个国家被分配到半边缘。一个partition 可能包含一个特殊的类，它收集由于数据丢失而无法分类的顶点。通常，类由整数标识；例如，一个核心国家在partition 中接收代码 1，而在半外围国家得到一个 2。在这种格式中，partition 只是一个非负整数列表，一个用于网络中的每个顶点。

• 网络的partition 是网络中顶点的分类或聚类，使得每个顶点都被分配给一个类或一个簇。

在网络分析中，partition 存储顶点的离散特征。如果一个属性由有限数量的类组成，则它是离散的；例如，我们可以用数字对国家的大陆进行编码，使非洲国家构成第 1 类，亚洲国家构成第 2 类，依此类推。六类就够了。一个分类包含有限数量的类，并且大多数类包含数个顶点，因为我们希望这些类代表一组行为人，而不是单个行为人或什么都没有。因此，partition 对于从网络中进行选择以减小其大小和复杂性非常有用。我们在第 2 节中讨论这个问题。
在某些情况下，partition 中类号的顺序是任意的；例如，在按大洲划分国家时，没有令人信服的理由说明非洲国家的等级代码应该低于亚洲国家。然而，在其他情况下，顺序是有意义的。例如，将半外围分配到第 1 类，将核心分配到第 2 类，将外围分配到第 3 类是愚蠢的，因为这不能正确反映三个类的明显排名。最后，类代码可以表示“实”数，例如，与顶点关联的线数：类 1 中的所有顶点与一条线关联，类 2 中的所有顶点与两条线关联，依此类推，所以确保为分类编号赋予正确的含义！partition 可以指定结构属性，例如世界系统位置，这是网络分析的结果或独立于网络（例如，一个国家所在的大陆）测量的特征。我们称后者为顶点的属性。

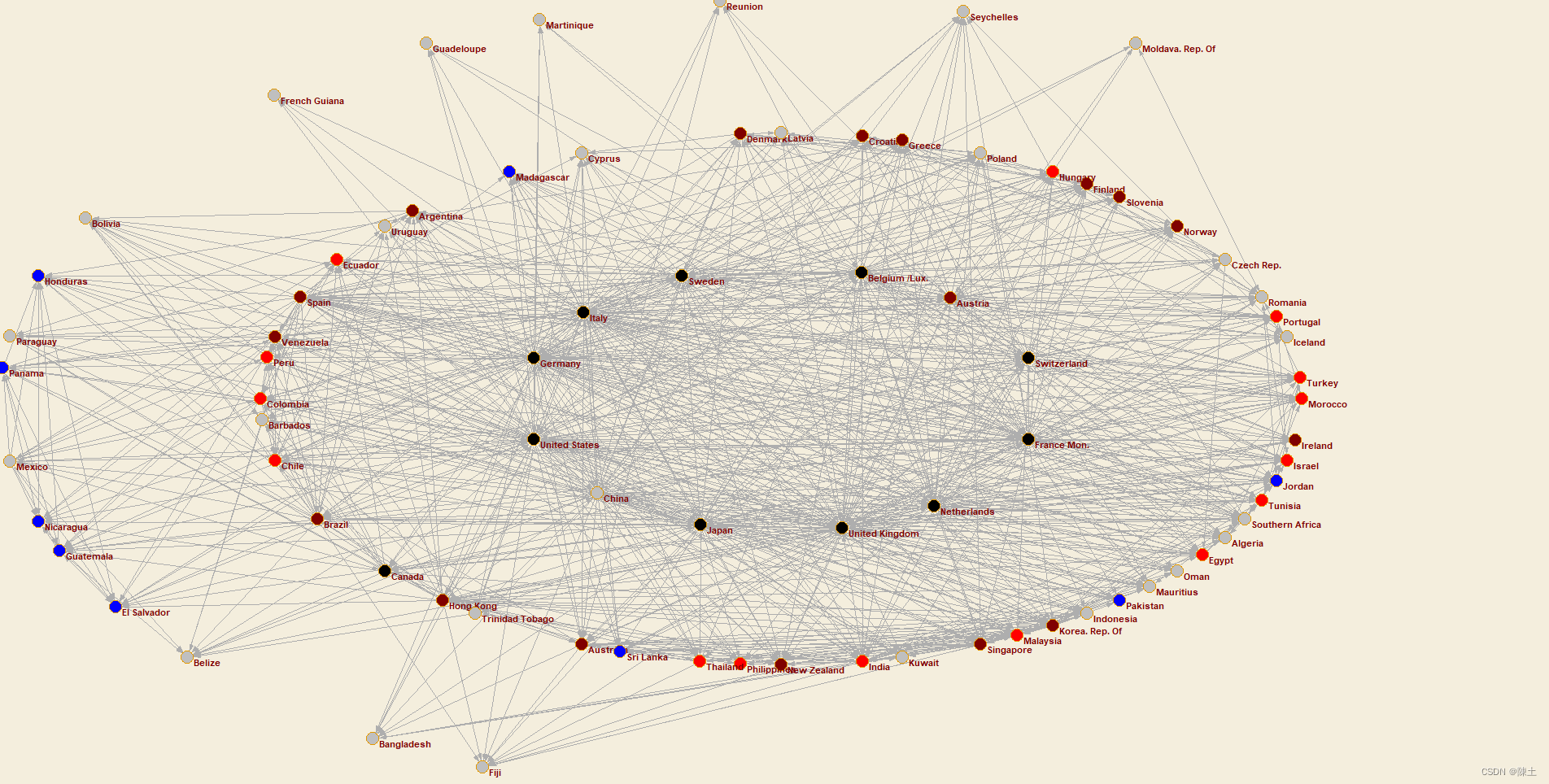

图 17 显示了 1994 年金属制成品贸易及其在世界体系中的位置。根据核心、半外围和外围概念的空间内涵，将核心国家置于中心 ，半外围构成中环，外围国家位于外环。核心国家之间以及核心与半外围国家之间的紧密贸易联系是显而易见的，就像外围国家之间相对缺乏金属制品贸易一样。然而，我们应该注意到，研究人员故意创造了三个类别之间清晰界限的印象：这种布局显示了世界系统的位置，而不是证明它们。
应用程序

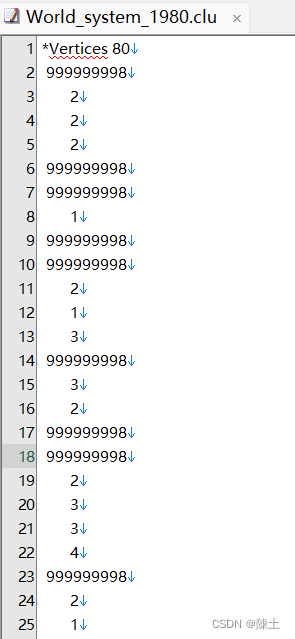

在 Pajek 中，partition 本身就是一个数据对象，因此一旦读取（File> Partition> Read），就可以从下拉列表中访问。partition 保存在扩展名为 .clu 的文件中（File> Partition> Save），这些文件只是非负整数列表，前面有一行指定顶点数。只需在文本编辑器中打开一个partition 文件，例如 World_system.clu，即可查看其结构。

第一个整数表示第一个顶点的属性（例如，世界系统位置），第二个整数属于序列号为 2 的顶点，依此类推。您既不应该更改网络中的顶点序列，也不应该更改partition 中的条目序列，因为这将破坏partition 和网络的关联性：顶点不再与相应的类相关联。
尽管partition 可以单独存储，但我们也可以将它们与它们所属的网络一起保存。 Pajek 有一种特殊的数据格式——项目文件——它可能包含所有网络、partitions和其他属于该网络的数据对象。例如，您可以使用命令 File> Pajek Project File> Read 从项目文件 World_trade.paj 中读取世界贸易网络、及相关的partition 、向量。使用同一子菜单中的保存命令，您可以创建自己的项目文件，其中包含保存项目时的所有数据（网络、partition 等）。我们建议现在打开项目文件 World_trade.paj。

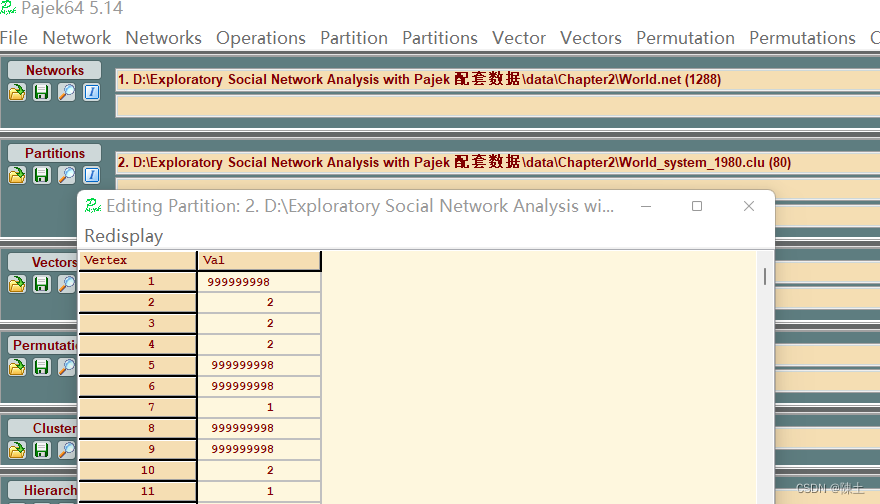

如果你编辑它，很容易看出一个partition 是由一系列整数组成的。在 File> Partition 子菜单中选择命令 View/Edit 或简单地单击 Partition 下拉菜单左侧的 View/Edit 按钮（带有放大镜）以打开 View/Edit 屏幕（参见图 18）。

编辑屏幕包含三列，分别显示顶点编号（Vertex）、类代码（Val）和顶点标签（Label）。世界贸易网络的第一个顶点代表阿尔及利亚，属于2类（半外围），第四个顶点是奥地利，属于核心（1类）。您可以单击类代码手动更改它，但您也可以更改网络中顶点的标签。请注意，仅当在“网络”下拉菜单中选择了关联的网络时，才会显示标签（译者注：也就是说，如果主屏幕中network和partition选择的数据文件不匹配时，是不显示标签的，入下图：）

Partition 菜单中的 Info 命令生成活动partition 中类的频率表，它提供了一种快速检查partition 的方法。执行时，此命令会显示一个包含两个用户条目的对话框。第一个条目允许排除表中很少出现的类；例如，键入 5 从频率表中排除具有四个或更少顶点的类。对于第二个条目，类似于与 Network>Info>General 命令相关的对话框中的条目（参见第 1.3.3 节），用户可以请求具有最高或最低类号的顶点列表。键入一个正整数列出具有最高类别编号的顶点，键入一个负整数列出具有最低类别编号的顶点。

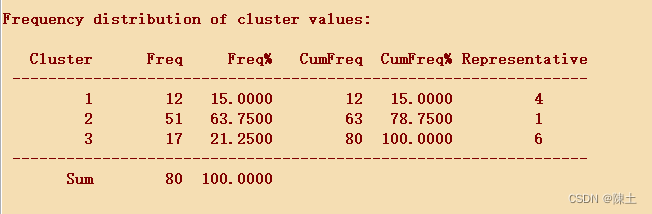

Partition> Info 命令显示了一个表格，其中列出了partition 的每个类中的顶点数。在表 1 中，我们可以看到 12 个国家属于第一类，占所有国家的 15%。数字 12 是顶点中第 1 类出现的频率（表中缩写为 Freq）。 Pajek 并不“知道”这个类是指核心。它只能通过显示一个类的代表，即属于这个类的一个顶点的标签来帮助解释类的含义。总体的，核心和半外围国家包含 80 个国家中的 63 个（CumFreq 列），即 78.75% (CumFreq%)。
因为partition 包含离散的类，所以一个顶点所属的类可以用顶点的颜色来表示。每个类都与一种颜色相关联（例如，类 1 中的顶点是黄色的）。很容易获得彩色社会图。首先，确保在主屏幕的下拉菜单中选择了正确的网络和partition ，例如网络下拉菜单中的Imports_manufactures.net和World_system.clu 在partition 下拉菜单中。接下来，从 Draw 菜单执行命令 Network + First Partition（或按 Ctrl-p）。也可以通过单击 Pajek 主窗口右侧的按钮和复选框来执行相同的命令：选择partition 下拉菜单右侧的第一个复选框，然后单击network右侧的绘图铅笔按钮。如果选择的网络和partition 是关联的，即如果partition 中的条目数等于网络中的顶点数，Pajek 用partition 确定的顶点颜色绘制网络。
在图 17 中，圆形布局是按以下方式创建的。首先，布局是由 Layout> Energy> Kamada– Kawai> Free激发的。这将大多数核心国家带到了社会图的中心，而将大多数外围国家带到了社会图的边缘。然后，使用 Move> Circles 命令将顶点的手动移动限制在三个圆和每个圆上的 80 个位置。最后，这些国家被手动拖到相应圆圈上最近的位置。
然后，您会得到一个社会图表，如图 17 中的彩色。在你的屏幕上，核心国家是黄色的，半外围国家是绿色的，外围国家是红色的。因为这本书是黑白印刷的，所以我们无法复制这里的颜色，但我们将所有的彩色插图存储在一个文档 (illustrations.pdf) 中，该文档位于专门用于这本书的网站 (http://mrvar.fdv.uni-lj.si/pajek/)，因此您可以检查您希望在屏幕上看到的颜色。

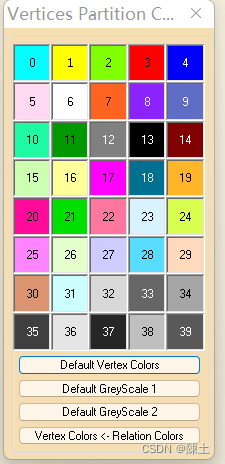

对于黑白打印，有限数量的灰色可以代替颜色。Pajek 在绘图屏幕的选项菜单的颜色子菜单中提供了在颜色和灰色之间切换的命令：Options>Colors>Partition Colors> for Vertices。选择此命令后，Pajek 会显示一个对话框，如图 19 所示。

它包含 40 个彩色方块和与它们关联的partition 的类号。对于 大于39的类号，Pajek 再次循环使用前 40 种颜色：40 类的顶点颜色等于 0 类的颜色，依此类推。按下标有“Default GreyScale 1”的按钮将前五种颜色（0 到 4 类）更改为灰色（此配色方案在图 19 中表示）或按钮“Default GreyScale 2”更改前十一种颜色变成灰色。 “Default Vertex Colors”按钮重置原始颜色。除非另有说明，否则我们在本书印刷的社会图中使用partition 配色方案“GreyScale 1”。

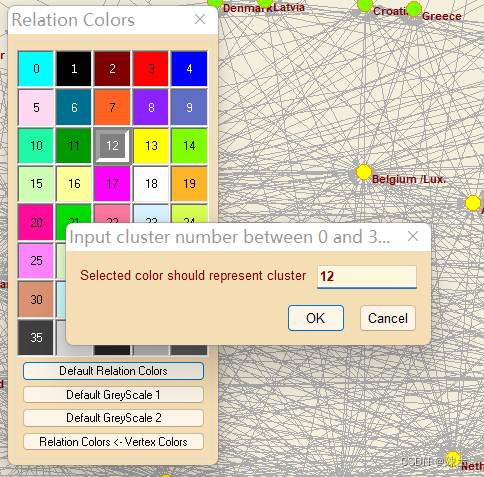

此外，您可以通过“ Partition Colors”对话框更改特定类的颜色。如果要更改与特定类关联的颜色，请单击具有所需颜色的方块，然后在出现的对话框中键入您希望与此颜色关联的类的编号； Pajek 将交换颜色。

如果要恢复类的原始颜色，请按标有“Default Vertex Colors”的按钮。
Options> Mark Vertices Using> Clusters of Second Partition

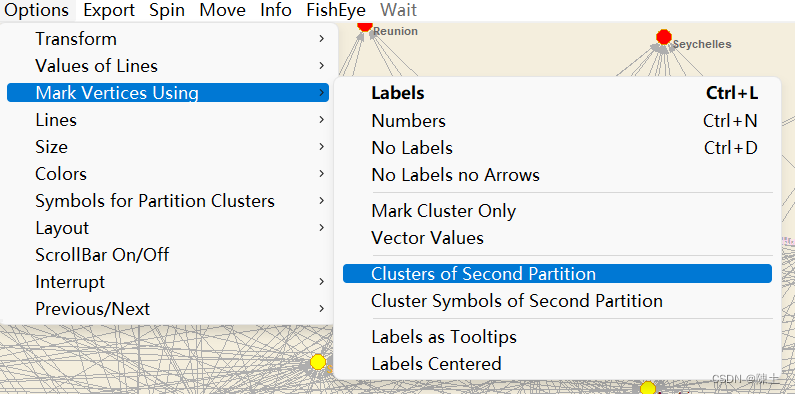

当颜色或灰色不够用时，您可以在顶点的中心显示顶点的类号。在绘图屏幕的Options>Mark Vertices Using>Clusters of Second Partition。

正如选项建议的那样，您必须在第二个partition下拉菜单中选择包含类号的partition。
Pajek 主窗口，提供了三个用于partition 的下拉菜单。如果它们不可见，请继续单击左侧的“partition ”按钮，在显示一个、两个或三个菜单之间切换，以便您可以在每个partition 中选择一个partition 。在我们的例子中，第二个partition 与第一个partition 相同，再次选择名为“world_system.clu”的partition 。在您关闭此选项之前，每个顶点的簇号都会显示在顶点中心，当然前提是第二个partition 与网络匹配。
可以用符号而不是类号来表示顶点类型.如果在Options> Mark Vertices Using> Cluster Symbols of Second Partition，则与簇号相关的符号将显示在顶点的中心。对于符号，您可以选择任何 Unicode 字符。默认符号为 • ✾☺❉☼♀♂，按此顺序用于集群 0 到 9。您可以使用 Options>Symbols for Partition Clusters>Change 更改符号列表。例如，删除除女性和男性之外的所有符号，以获得第二个partition 的第 0 类顶点的♀符号和第 1 类顶点的♂符号。因此，您可以可视化女性和男性之间的关系网络.您还可以将 Unicode 符号从其他地方复制并粘贴到此对话框中。您可以在符号的选项> 大小> 中设置符号（或类号）的大小。如果您在Options> Colors> Use Third Partition for Symbol Color ，则符号颜色将由第三partition 确定。 Pajek 网站上提供了有关使用符号的更多信息。请参见图 149（附录 2），了解带有符号的网络可视化示例。
Partition> Create Constant Partition Draw> Network + Create Null Partition
在Pajek中，您可以创建一个可以手动编辑的新partition 。在 Partition 菜单中，命令 Create Constant Partition 为选定的网络创建一个新的partition 。您必须输入partition 的维度（大小）和一个常数——在我们的例子中为 0。Pajek 建议的维度等于活动网络的顶点数。通常这是正确的数字。所有顶点都放在类 0 中。使用前面讨论过的编辑命令（File> Partition> View/Edit），您可以将顶点分配给其他类：只需更改列表中的类号即可。您可以使用主屏幕中绘图菜单中的命令Draw> Network + Create Null Partition（快捷键：Ctrl-a）获得相同的结果。此命令创建一个新partition 并将其显示在绘图屏幕中。
在绘图屏幕中，您可以通过以下方式将顶点的类号加 1： 用鼠标中键（如果可用）或在按住鼠标左键的同时单击顶点键盘上的 Shift 键。如果光标不在顶点上，则所有类号都被提升（如果在某个顶点上，则只改变该顶点）。在按住 Alt 键的同时单击一个顶点会从类编号中减去 1，并且在按住 Alt 键的同时单击顶点之间会降低提供的所有顶点的类编号，前提是它们的类值大于0。
0是最小值。通过这种方式，您可以轻松地创建一个对少量顶点进行分组的partition 。
在具有彩色类的社会图中，移动属于一个类的所有顶点非常容易。将光标放在顶点附近但不在顶点上，按下鼠标左键并拖动：类中的所有顶点将同时移动。这是一个非常有用的技术。此外，Kamada-Kawai 能量程序有一个特殊命令，用于为具有类颜色的网络提供能量；您可以使用 Fix Selected Vertices 命令将自动重定位限制在类 0 中的顶点。如果partition 不包含 0 类中的顶点，Pajek 会发出警告并且不会更改网络的布局。
Layout>Circular> using Partition Options> Transform> Fit Area> max(x), max(y), max(z)不重叠的圆圈。

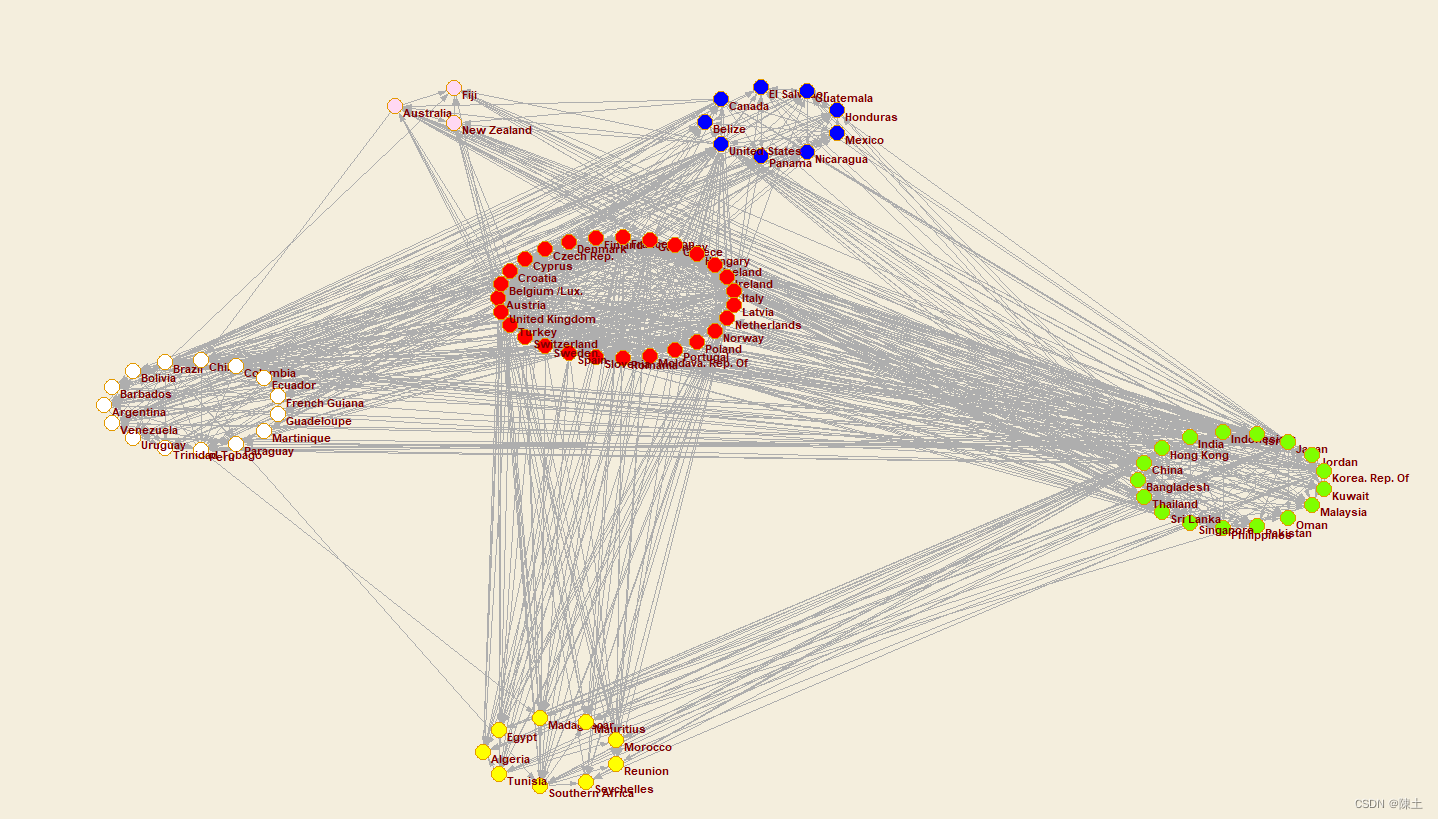

如果你想在视觉上比较类内和类之间的线，用不重叠的圆圈表示类是很有用的。圆圈内的线表示类内的联系，例如大陆内的贸易，圆圈之间的线表示类间的联系，例如大陆之间的贸易。这可以在 Pajek 中完成。选择 Imports_manufactures.net 网络和 Continent.clu partition 。接下来，用partition 绘制网络（见前面）。并在绘图屏幕的布局菜单中Layout>Circular>using Partition命令。

如上一段所述，用鼠标移动圆圈很容易。如果您想放大圆，将它们移向中心并使用Options>Transform>Fit Area>max(x),max(y),max(z) 命令调整图形的大小。您的绘图可能仍然太密集，无法真正看出哪些大陆的内部和外部贸易关系高或低。下一节提供了获得更好结果的技术。
partitions 有几种方法可以操作partition 、创建新partition 或合并两个partition 。我们将在后面的章节中遇到这些技术中的大部分。在这里只要说涉及一个partition 的命令位于partition 菜单中就足够了，而对两个partition 进行操作的命令可以在主屏幕的partitions 菜单中找到。
