【标准化封装 SOT系列 】 D SOT-323 SOT-363

〇、关键词

SC70 。

一、D部分 SOT-323 SOT-363

这个应该叫SC-70可能更合适，典型特征 pin 间距 0.65mm ; body size 2.0mm×1.25mm
这一节很像SOT-23，即A部分，因此也是最容易被混淆的。

二、SC70-3 / -5/ -6

鉴于此，封装最好给出如下方式命名较好。

名称	pin 数	厂家 body D×E矩形 (mm)
SC70-3	3	ON – BAT54 – 2.1×1.24
SC70-3	3	INFINEON – BAS12 – 2.0 ×1.25
SC70–5	5	TI – TPS380 – 1.85/2.15 ×1.1/1.4
SC70-6	6	TI – SN74AVCH – 1.85/2.15 ×1.1/1.4
SC70-6	6	DIODES – BAT54S – 2.15×1.3

SC70-3 取1 3 5 三个角 TI叫 DCK
SC70-5 不取5角 TI也叫 DCK
SC70-6 全部保留 TI也叫 DCK …对，你们看错，就这么任性!

三、符合当前标准的典型举例

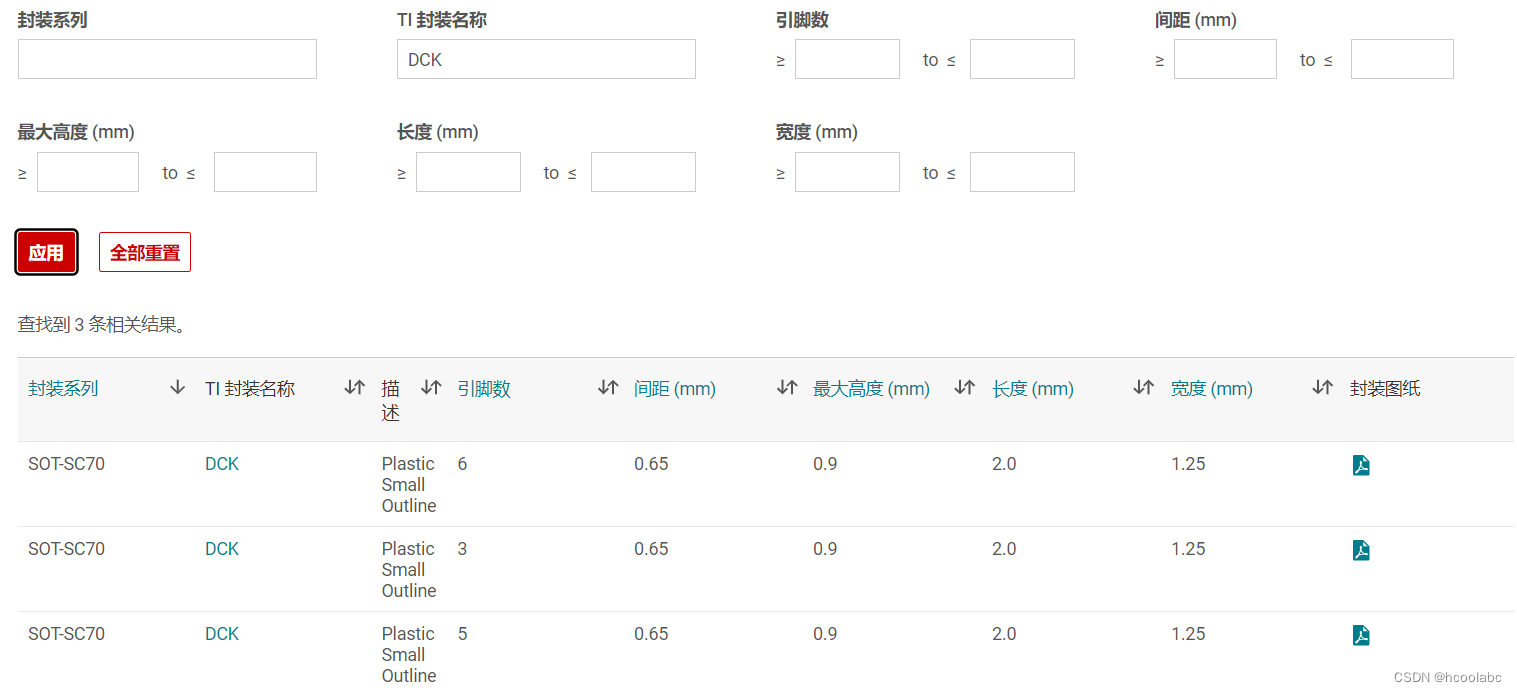

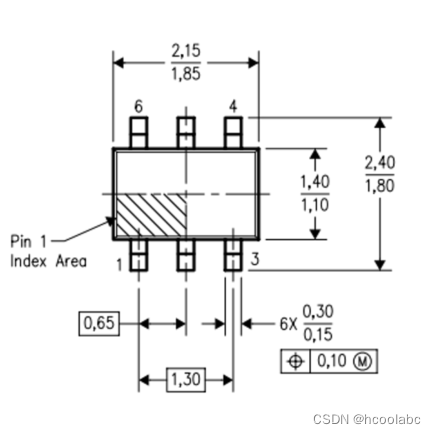

TI的 DCK

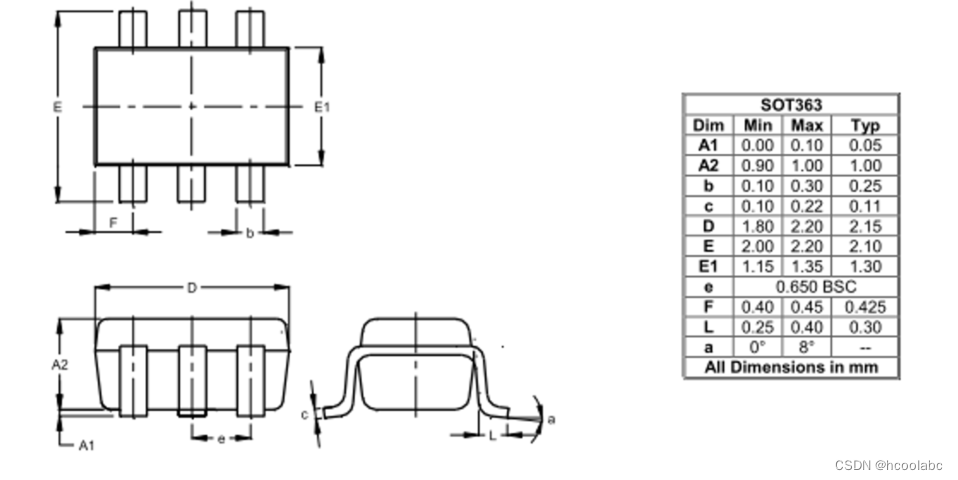

DIODE

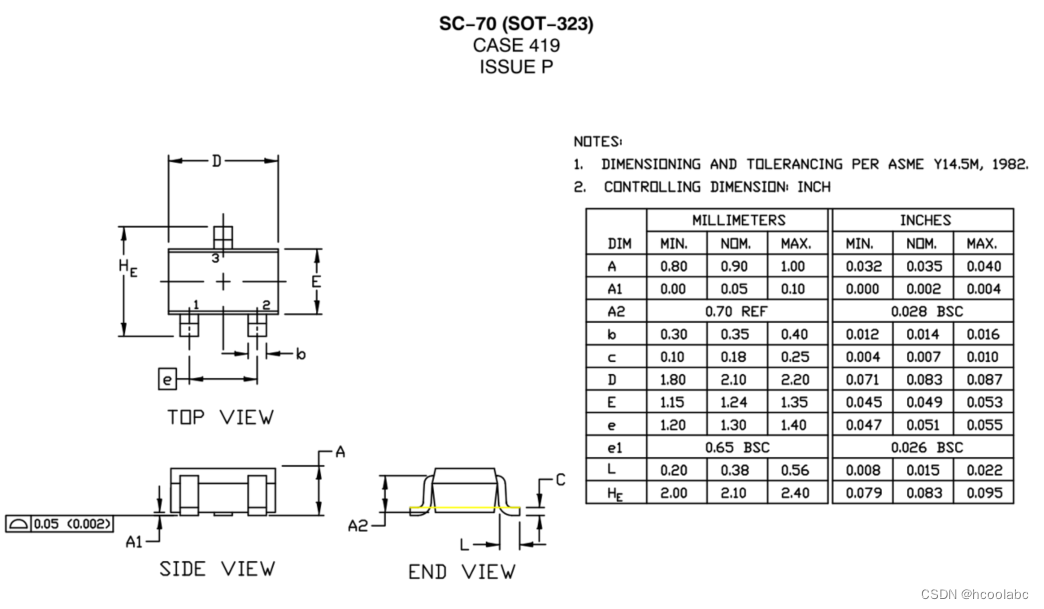

ONsemi

四、非典型举例

暂无.
