网格操作特征

0 1 · 自由四面体网格

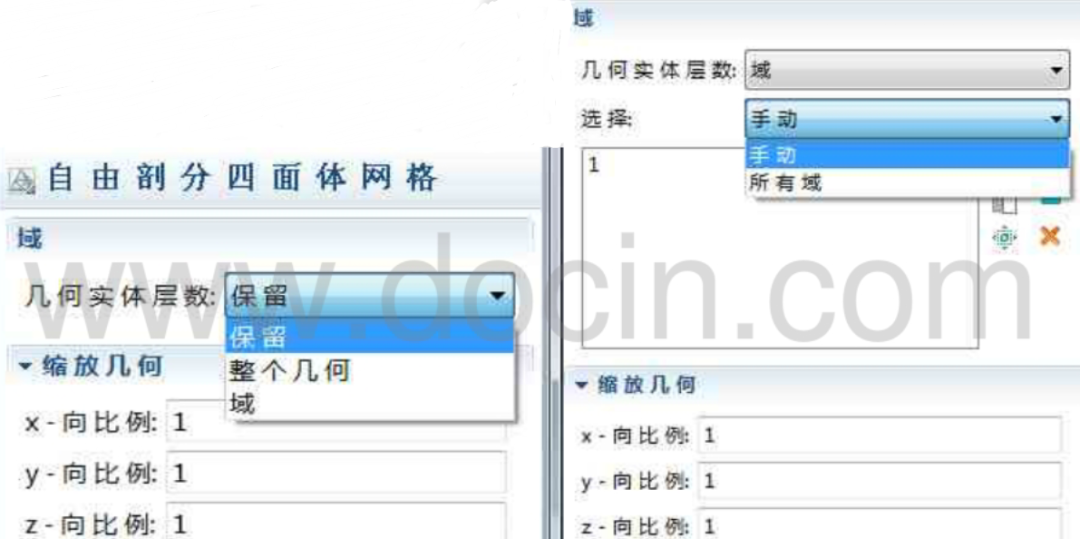

右键单击3D网格节点，选择自由剖分四面体网格，可增加自由四面体网格节点，通过右键单击自由剖分四面体网格节点，添加尺寸和分布子节点来控制单元数目，其设定窗口如下:

在域标签下，几何实体层数有如下选项：

保留：对保留的、没有进行网格剖分的域指定非结构化四面体网格剖分。

整个几何：对整个几何进行非结构化四面体网格剖分。

域：在指定域上剖分四面体网格。在选中此项后出现的选择列表中，手动为在绘图窗口手动选择求解域；或所有域，选择所有求解域。

缩放几何：如果x、y、z方向的缩放比例不等于1时，在剖分网格前，软件首先根据缩放因子对几何尺寸进行虚拟缩放，然后再剖分网格，完成后再根据缩放因子反向映射到实际的几何模型中。当几何模型比较薄或者几何尺寸比例差别较大，可能会导致网格剖分失败时，可采用缩放几何功能。

例如，下图为对一个薄板(简化为2D)进行网格剖分时的设定，其中上部的图为比例因子均为1，下部的图为Y方向比例因子为10。

0 2 · 扫掠网格

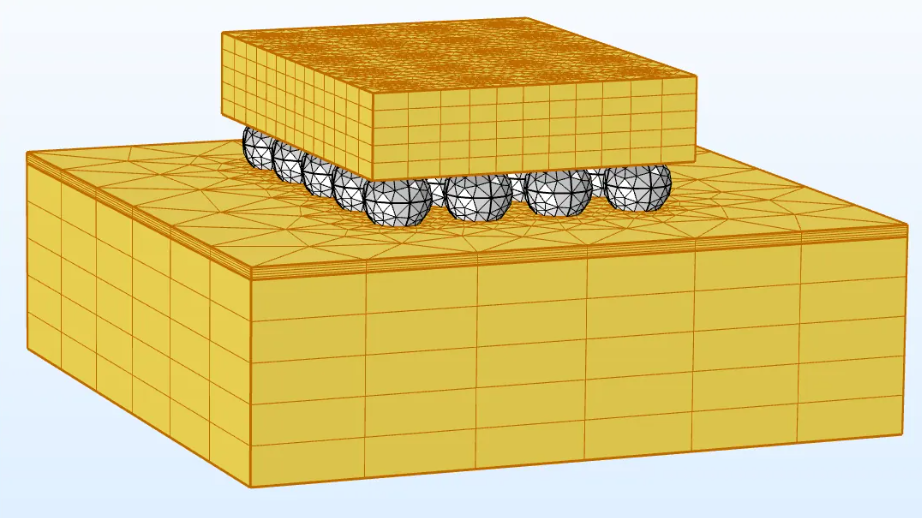

扫掠网格剖分在3D域上从源面至目标面创建层次化的网格，可定义直线或圆弧扫掠路径，可采用多个相邻的面作为源面(只能有一个目标面)。如果源面在扫掠之前没有剖分网格，软件自动会在扫掠之前创建四边形(或三角形)网格。如果源面为三角形单元，则扫掠后为三棱柱网格；如果源面为四边形单元，则扫掠后为六面体网格。可添加尺寸和分布子节点来控制单元数目。

3D几何模型必须满足如下条件才能创建扫掠网格:

1、每个子域被同一个外壳限制，也就是说子域中一定不能包含孔，除非源面和目标面同时包含。

2、一个子域只能有一个目标面。如果扫掠路径是直线或圆形，几个相连的面作为目标面也是允许的。

3、在域拓扑结构中，子域的源面和目标面分布必须相互对应。

4、在域扫掠方向上的截面必须保持拓扑不变性。

在域选择菜单下，几何实体层数有如下选项：

保留：对保留的、没有进行网格剖分的域指定非结构化四面体网格剖分。

整个几何：对整个几何进行非结构化四面体网格剖分。

域：在指定域上剖分四面体网格，在选择列表上，选择手动时，在绘图窗口手动选择求解域，也可选择所有域，选择所有求解域。

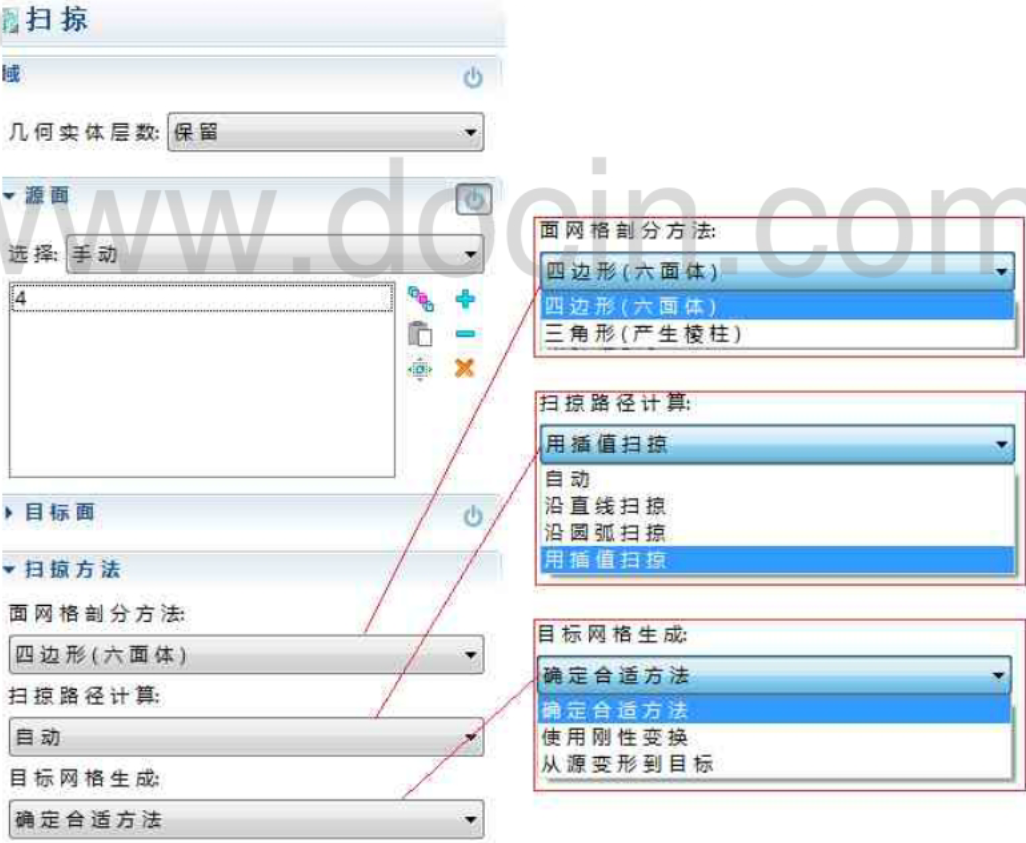

其它参数的详细描述如下：

源面：指定扫掠网格剖分的源面。

目标面：指定扫掠网格剖分的目标面。

扫掠方法包括如下参数：

面网格剖分方法：指定用于自动创建扫掠网格的源面采用四边形(缺省)网格剖分，或者三角形网格剖分。

扫掠路径计算：用于指定扫掠路径的形状，沿直线扫掠表示在对应的源点和目标点之间，所有的内部网格点都在直线上；沿圆弧扫掠表示在对应的源点和目标点之间，所有的内部网格点都在圆弧上；用插值扫掠表示内部网格点的位置由广义插值程序决定；而默认为自动选项，表明软件自动判断扫掠路径。

目标网格生成：从源变形到目标表示目标网格由源网格通过变形方法得到的；使用刚性变换表示目标网格是由源网格通过刚性变换得到的；确定合适的方法(缺省)，表示软件自动选择合适的方法创建目标端网格。

0 3 · 边界层网格

边界层网格是指定边界附近沿着法向进行密集的网格剖分，然后在远离区域进行正常的网格剖分操作。这种网格剖分方法常用于在边界附近存在解的急剧变化的模型中，例如，在流体流动中，沿着无滑动边界上剖分边界层网格可提高相关的网格解析度，提高收敛性。在2D几何模型中，沿着指定的边界剖分指定层数的四边形网格；在3D几何模型中，剖分指定层数的棱柱或六面体网格(由对应的边界上是三角形还是四边形网格确定)。

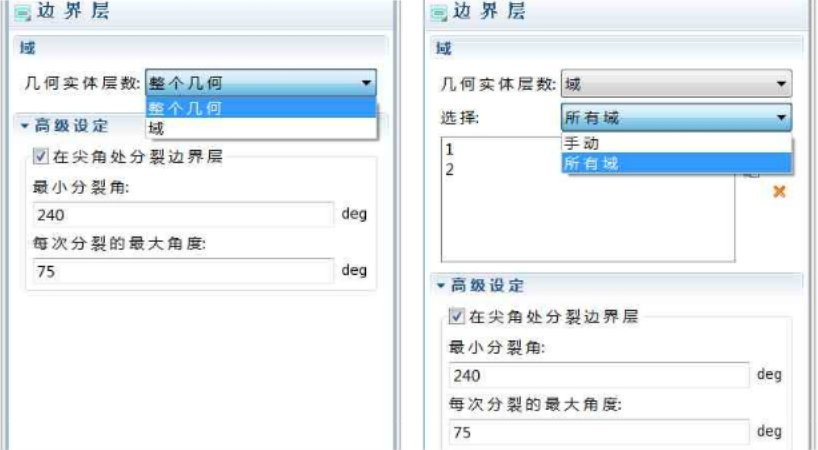

右键单击选择2D或者3D网格节点，然后选择边界层，边界层设定窗口如下图：

在域标签下，几何实体层数有如下选项：

选择整个几何，在整个几何上剖分边界层网格。

选择域，在指定域上剖分边界层网格，在选择列表上，选择手动时，在绘图窗口手动选择求解域，也可选择所有域，选择所有求解域。

在高级设定中，可设定在相邻边(2D)或相邻边界(3D)在邻接点或边进行网格的分裂时的最小分裂角，以及分裂时每个网格的最大分裂角。即当网格之间的交角超过或等于指定角度时，剖分得到新的网格；以及剖分得到的新网格的角度不得超过指定最大角度。

当添加边界层操作特征后，软件自动在边界层下添加一个子节点：边界层属性，在这里可设定边界层属性特征。当需要更多的边界层属性子节点时，通过右键单击边界层添加，需要注意的是相邻的边界需要设定相等的边界层数。

0 4 · 自由剖分三角形网格

自由剖分三角形在3D的边界或者2D域上创建非结构化三角形网格，可通过从内置的9级尺寸分布(缺省为正常)，或添加尺寸和分布子节点来控制单元数目。

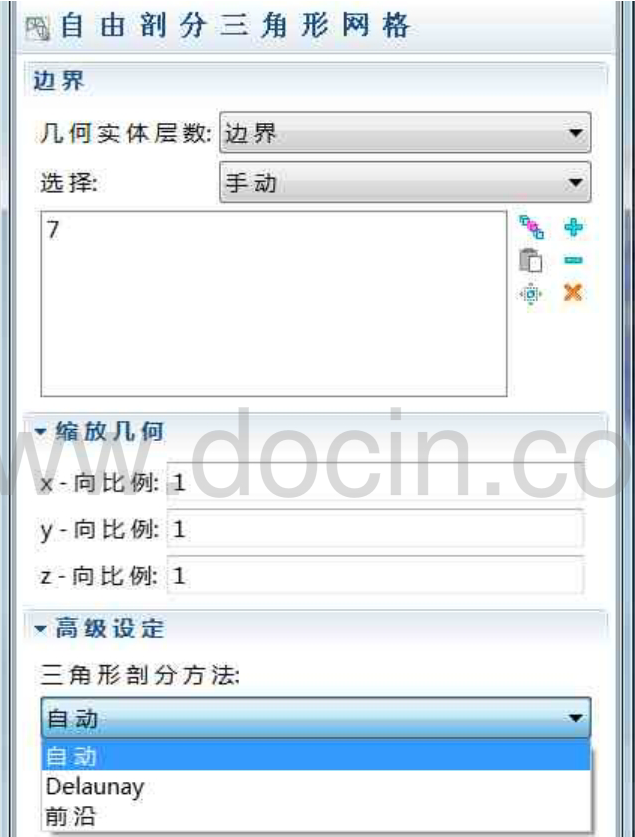

在边界标签下，几何实体层数有如下选项：

保留：对保留的、没有进行网格剖分的边界指定非结构化三角形网格剖分。

整个几何：对整个几何进行非结构化三角形网格剖分。

边界：在指定边界上剖分三角形网格，在选择列表上，选择手动时，在绘图窗口手动选择边界，也可选择所有边界。

在高级设定中，三角形网格剖分方法有三种:

Delaunay：采用Delaunay算法创建网格。

前沿：采用前沿算法创建网格。

自动：缺省选项为自动，即自动判断最合适的方法创建网格。

0 5 · 自由剖分四边形网格

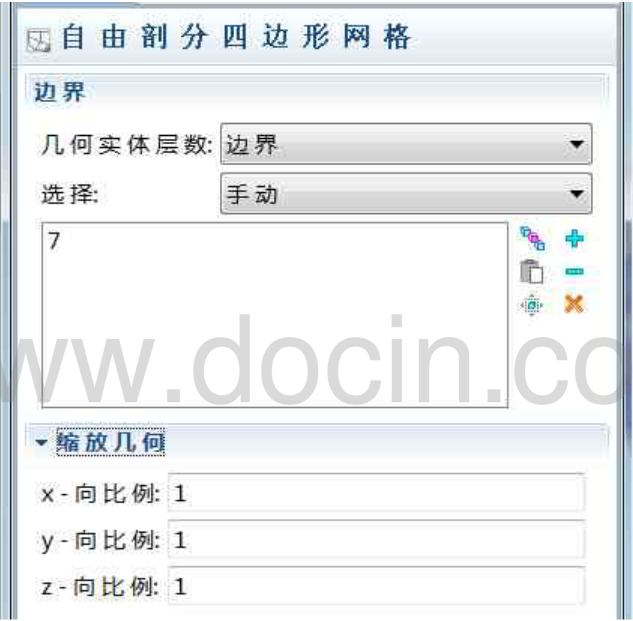

自由剖分四边形网格在3D的边界或者2D域上创建非结构化四边形网格，添加尺寸和分布子节点来控制单元数目。

0 6 · 映射网格剖分

映射网格剖分在3D的边界或者2D域上创建结构化四边形网格，添加尺寸和分布子节点来控制单元数目。

使用映射技术，几何必须很规则，通常需要满足下面的条件:

1、每个子域必须至少有四段边界。

2、每个子域必须只能有一组相连的边界限制，也就是中间不能存在其他模型或小孔。

3、子域必须包含单独的顶点或单独的边界。

4、每个子域的形状不能和矩形相差太大。

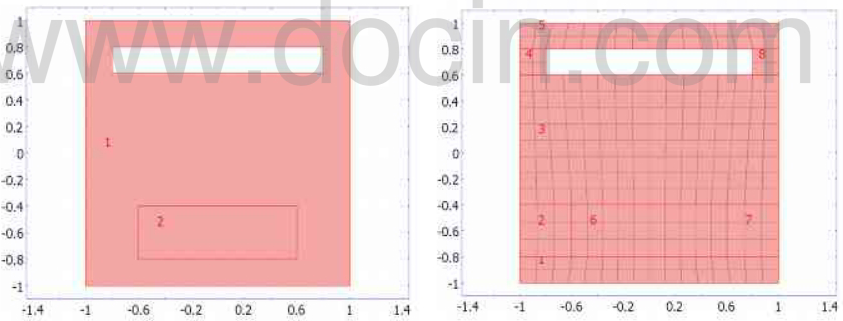

有些不满足要求的几何模型，修改后可以满足要求。例如，下面的几何模型不满足第2个条件，对象1中存在其他模型和孔，但是添加一些内部边界，将整个几何结构分割成多个规整结构的集合，就可以分别创建映射网格。

0 7 · 边

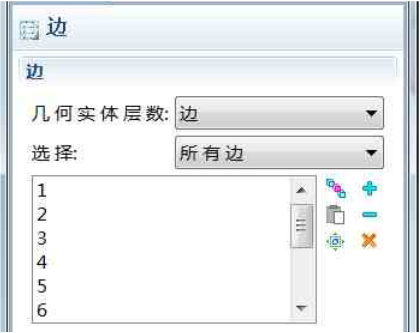

边特征在3D边、2D边界、1D域上创建边网格剖分，添加尺寸和分布子节点来控制单元数目。

在网格节点下，右键单击更多操作>边，添加边网格剖分特征。

0 8 · 复制网格

复制网格功能包括3D求解域上的复制边界网格和2D求解域上的复制边网格功能。可将一个或多个源面(或源边)复制到一个或多个目标面(或目标边)，复制网格只能在两个相似的面(或边)之间进行。通过右键单击网格节点，在更多操作选项中，选择复制面或复制边功能。

0 9 · 转换

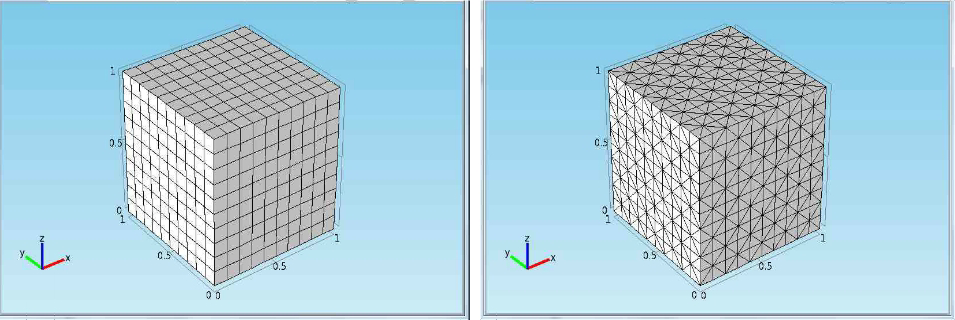

对于通过自由四边形网格剖分、映射等生成的四边形网格、扫掠等方法生成棱柱网格等规则网格，可以通过转换的方法，转换成三角形、四面体或金字塔形网格。有时候，当你进行手动网格剖分时，首先在某些区域产生了这种规则的网格，然后在相邻区域需要进行自由三角形或四面体剖分时，软件会提示错误信息。在这种情况下，需要先将这种网格转换成三角形或四面体后进行后续的网格剖分。

还可以在3D模型下，利用转换功能将由四面体、棱锥(金字塔)、棱柱、六面体单元构成的混合网格转换成纯粹的四面体网格；在2D域上或3D的面上，利用转换功能将四边形网格转换成纯粹的三角形网格，可在网格节点下，选择更多操作>转换，添加转换功能。

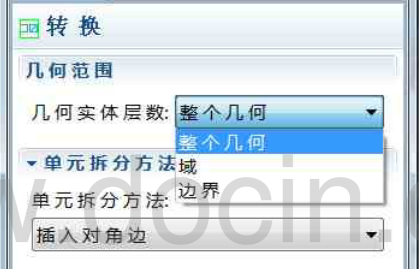

在转换的设定窗口，首先需要定义的是几何实体层数，有整个几何、域、边界可供选择。在单元拆分方法选择框中，插入对角边(默认选项)表示将每个四边形单元分割成2个三角形单元，每个六面体单元分割成5个四面体单元；插入中心点表示将每个四边形单元分割成4个三角形单元，每个六面体单元分割成28个四面体单元。两种单元拆分方法都会将每个棱柱单元拆分成3个四面体单元。

1 0 · 细化

使用细化特征通过采用分离单元的方法对网格细化，在2D或者3D网格节点下，选择更多操作>细化添加细化特征。其后果是每一次细化，将由一个边单元分解成两个边单元，其余层次的依此类推。

需要注意的是细化特征仅对最简单的单元起作用，简单单元包括：1D线段单元、2D三角形单元、3D四面体单元。如果要细化其他形式的单元，需要采用转换功能将其他单元转换成最简单的单元。

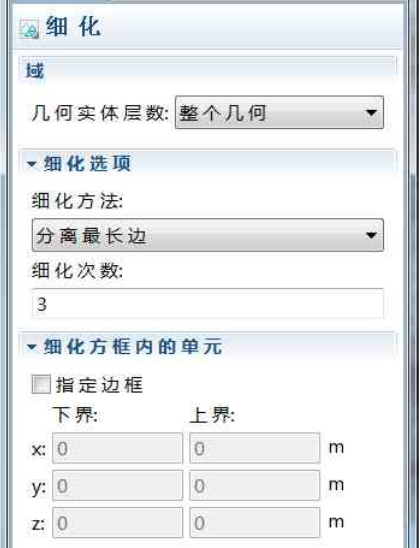

在几何实体层数中可选择整个几何、域。在细化选项下，可设定细化方法与细化次数。常规细化方法将每个2D单元分割成4个相同形状的三角形单元，将每个3D单元分割成8个相同形状的四面体单元。分离最长的细化方法平分每个单元的最长边，2D几何模型默认采用常规细化方法，3D几何模型默认采用分离最长的细化方法，而对于1D，只能采用常规细化方法，即将每个单元分成2个单元。

在细化方框内的单元标签下，勾选指定边框，输入边框的左下角和右上角坐标，可实现局部细化。

1 1 · 参考

使用参考特征可参考模型中其余网格序列的剖分方法，在参考节点下可设置比例属性，剖分更细或更粗的网格。在网格节点下，右键选择更多操作>参考添加参考特征。此功能类似于复制网格的功能，可用于从某个已剖分好的区域，向相似的其他区域进行等比例缩放网格。

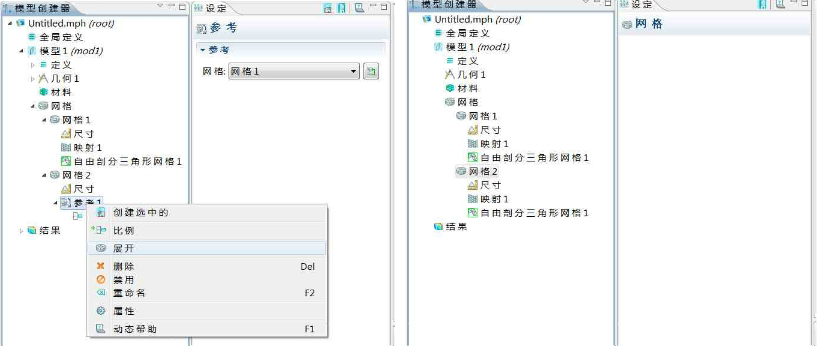

右键单击参考特征可选择展开功能(见上图)，展开的作用是将被参考网格的剖分序列复制过来，如果展开前参考特征有比例子节点，则比例子节点会在尺寸子节点中通过调节尺寸参数来实现。

1 2 · 导入

如果几何序列为空时，可导入网格，右键单击网格节点，选择导入，添加导入节点。

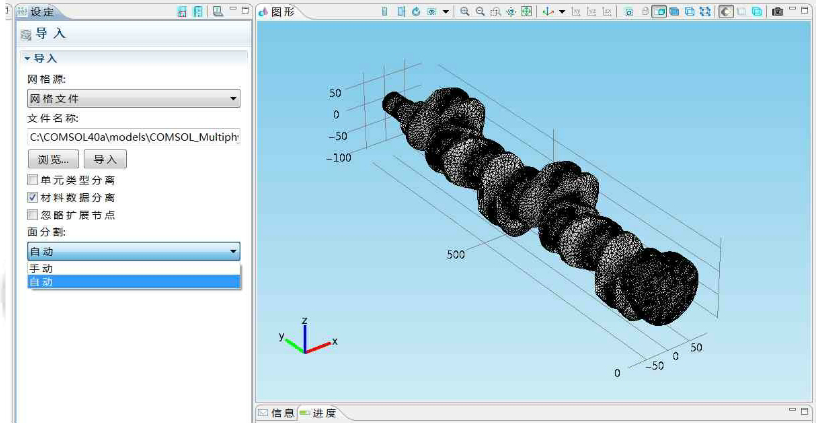

在导入参数设定中，网格源标签定义了导入网格的原始数据，网格文件可导入NASTRAN的3D的nas 文件或者COMSOL自己的mphbin、mphtxt 文件；网格剖分次序可以从其余模型中获得网格；文件名称包含指定的网格文件；其中，单元材料分离、材料数据分离、忽略扩展节点功能仅对导入3D NASTRAN网格文件格式有效。
