COMSOL这几种常见的数据处理，你都会吗？

来源公众号：COMSOL仿真交流

- COMSOL Multiphysics -

数据集（二）

01

面

三维操作。得到指定解中指定边界面上的结果，保存在数据集中供后续调用。可附加增加选择。

数据

数据集：操作所依托的解，可从下拉列表的解中选择所需的解。

参数化

x-和y-轴：指定被选中的面中局部x和y轴的坐标轴方向。缺省为面参数，表示依据被选中边界面的坐标轴方向确定。可从下拉列表中选择xy平面，yz平面，zx平面以及表达式(以表达式指定坐标轴方向)。

本项设定用来确定显示结果时图象的取向。

选择：选择指定的边界面，缺省为手动，可修改为全部。

02

等值线

二维操作。与等值面的操作类似，本操作用来根据指定的解生成等值线数据，保存到数据集中供后续调用。

03

二维切割线

二维操作。与三维切割线类似，基于指定的二维解，得到指定切割线上的结果，保存到数据集中供后续调用。

04

二维切割点

二维操作。与三维切割点操作类似，基于指定的二维解，得到指定点上的结果，保存到数据集中供后续调用。

05

二维边

二维操作。与三维边类似，基于指定的二维解，得到指定边上的结果，保存到数据集中供后续调用。可附加增加选择。

06

二维镜像

二维操作。与三维镜像类似，基于指定的二维解，得到镜像结果，保存到数据集中供后续调用。

07

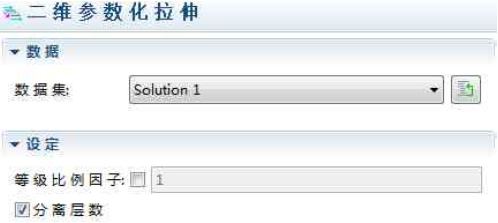

二维参数化拉伸

二维操作。将二维解进行参数化的变化，得到三维的结果，保存到数据集中供后续调用。

数据

数据集：操作所依托的解，可从下拉列表的解中选择所需的解。

设定

等级比例因子:缺省不勾选，可以勾选后输入比例因子。

分离层数：缺省为勾选。

08

二维参数化曲线

二维操作。与三维参数化曲线类似，基于指定的二维解，得到指定的参数化曲线上的结果，保存到数据集中供后续调用。

09

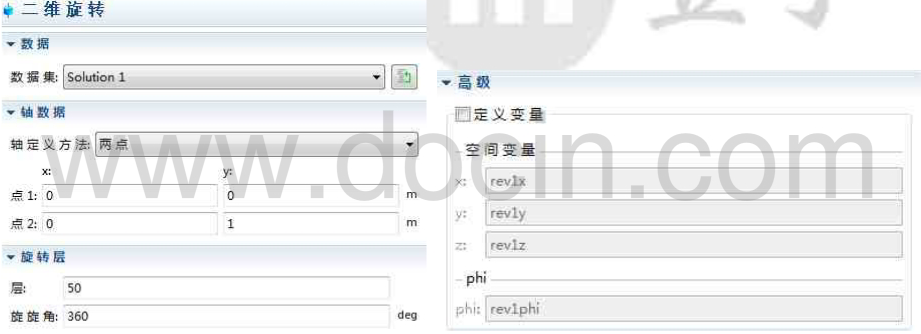

二维旋转

二维操作。将二维轴对称模型的计算结果，经过旋转后得到三维的结果，保存到数据集中供后续调用。

本操作常用于简化建模，对于某些旋转对称性很好的结构，简化为二维轴对称结构进行计算，后处理则采用旋转得到三维的显示结果。

数据

数据集：操作所依托的解，可从下拉列表的解中选择所需的解。

轴数据

轴定义方法：定义旋转轴，缺省为两点，即由两点来确定直线。可修改为点和方向，即指定一个基准点和方向矢量，决定一条线。

注意：旋转轴必须在当前的二维结构之外，即不能在旋转时出现重叠现象。

旋转层

层：旋转的解析度，即在圆周上取多少个数据点，点越多，显示越精细，但计算量和存储空间越大。

旋转角：旋转多少度，缺省为一个圆周360度。

高级

定义变量：缺省为不勾选，程序自动给旋转的坐标轴定义名称。可以勾选，输入自定义名称。

10

一维切割点

一维操作。与三维切割点和二维切割点类似，在一维解中得到指定点的结果，保存到数据集中供后续调用。

11

一维参数拉伸

一维操作。与二维参数拉伸类似，将一维解拉伸得到二维解，保存到数据集中供后续调用。

12

一维旋转

一维操作。与二维旋转类似，将一维轴对称结果经过旋转后得到二维结果，保存到数据集中供后续操作调用。

13

计算

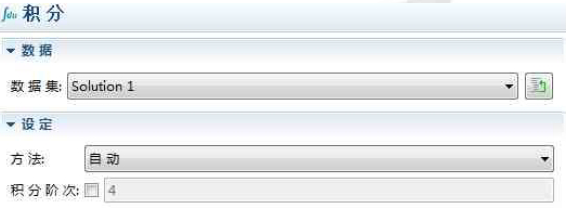

1、积分

用于在指定解的基础上进行积分计算，将结果保存在数据集中，供后续调用。常用于后处理某些对象上的积分结果等。可附加选择。

数据

数据集：操作所依托的解，可从下拉列表的解中选择所需的解。

设定

方法：缺省为自动，程序根据所求内容的不同自动判断采用数值积分方法或累加方法。可手动从积分和合计中选择。

积分阶次：缺省不勾选，程序进行四阶数值积分计算方法。可勾选后手动指定计算阶次。

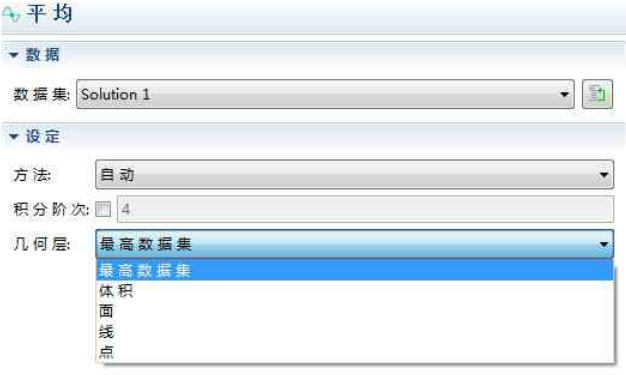

2、平均

与积分类似，用于在指定解的基础，上进行平均值计算，将结果保存在数据集中，供后续调用。常用于后处理某些对象上的平均值结果等。可附加选择。

数据

数据集：操作所依托的解，可从下拉列表的解中选择所需的解。

设定

方法：缺省为自动，程序根据所求内容的不同自动判断采用数值积分方法或累加方法。可手动从积分和合计中选择。

积分阶次：缺省不勾选，程序进行四阶数值积分计算方法。可勾选后手动指定计算阶次。

几何层：定义求平均值的对象。缺省为最高数据集，即当前模型的最高几何维度。可修改为体积、面、线、点等。

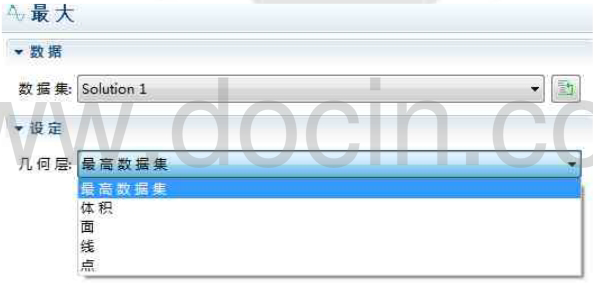

3、最大/小

与平均类似，用于在指定解的基础上进行最大/小值计算，将结果保存在数据集中，供后续调用。常用于后处理某些对象上的最大/小值结果等。可附加选择。

数据

数据集：操作所依托的解，可从下拉列表的解中选择所需的解。

设定

几何层：定义求平均值的对象。缺省为最高数据集，即当前模型的最高几何维度。可修改为体积、面、线、点等。

14

函数

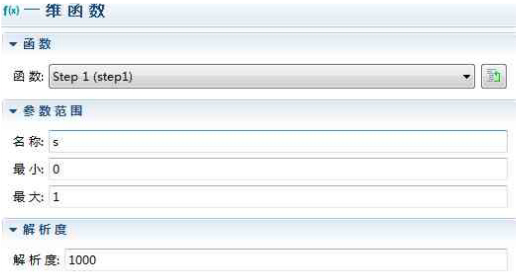

1、一维函数

定义一个线段。

函数

函数：缺省为无，可从列表中选择全局性质的函数表达式。

参数范围

名称：参数名称。

最小/大：取值范围。

解析度

解析度：表征线段的点数。

2、二维函数

与一维函数类似，本操作定义一个矩形区域。设定方法同上。

3、三维函数

与一维函数类似，本操作定义一个长方体区域。设定方法同上。

15

其他后处理

1、选择

数据集的辅助操作，用于将一些事先选择好的对象定义为一个选择，然后在后处理时可以根据选择来显示所需的结果，常用于快速操作或者隐藏操作等。

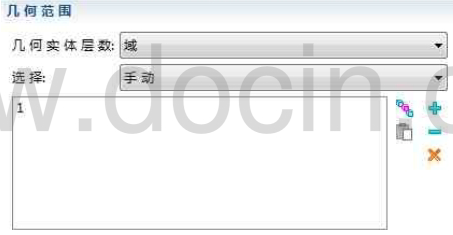

几何范围

几何实体层数：定义对象的水平，缺省为整个几何，即选择全部对象。可修改为域、边界、边、点等。

选择：当选择为非整个几何时，指定被选择的对象。缺省为手动，可修改为全部。

2、系统保留变量

这里讲COMSOLMultiphysics中的一些保留变量，在建模时应该尽量避免使用这些变量名称，以免程序计算出错，或者出现重复变量名称的警告等。

（1） h

缺省情况下，这个变量表示网格大小。

（2）s

缺省情况下，这个变量表示相对弧长因子，即一条边，从起点到终点的值变化为从0到1。常用于定义在边界上随弧长变化而变化的参数、条件等。

例如:

在CFD的计算中，常常定义入口边界条件为充分发展流动，即抛物线型分布，提高数值收敛性:

4*V_ max*s*(1-s)

（3） t

在瞬态计算中，这个变量表示时间。

（4）x/y/z/r， 或X/Y/Z/R

这些变量通常表示坐标。

（5） nx/ny/nz/nr

这些变量通常表示边界或边上的法向矢量的分量。

（6）lambda

这个变量常常用来表示模态、或特征频率等。

（7）test

缺省情况下，它表示试函数。

（8）dom

缺省情况下，它表示域索引号。

（9）qual

缺省情况下，它表示网格质量。

（10）因变量

建模时，不同的应用模式，常常有缺省的因变量名称，建模时应避免重复使用。
