文献解读

派言派语 写在前面

太阳辐射是一种丰富的天然能源，具有很高的可持续发电潜力。由于半导体量子点(QD)作为高效发光体的应用，人们对发光太阳能聚光器(LSC)的兴趣再次出现。

最近，LSC已成为建筑一体化光伏(BIPV)的有吸引力的方案，因为它们可以帮助传统光伏改善阳光收集并降低生产成本。

然而，大多数现代LSC依赖于重金属QD，这些QD具有剧毒并可能引起环境问题。此外，它们的吸收光谱赋予它们特征颜色，限制了它们在BIPV中的潜在应用。

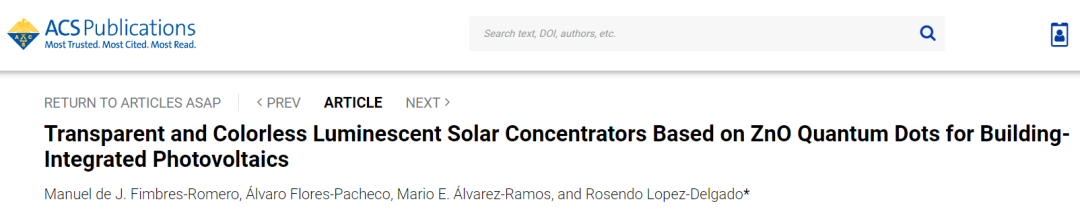

鉴于此，墨西哥索诺拉大学物理系Lopez-Delgado教授团队近期在ACS Omega上发表论文成果。

 DOI: 10.1021/acsomega.4c00772

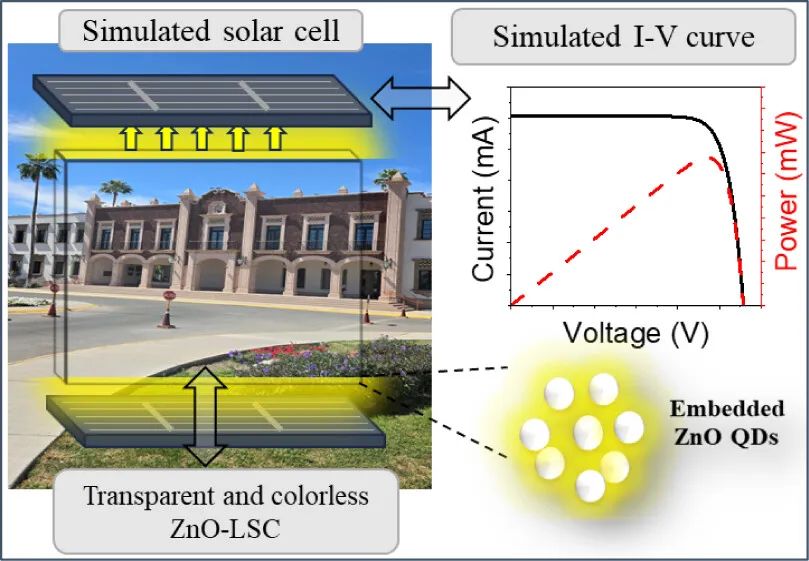

研究者通过将无毒且经济高效的氧化锌量子点(ZnOQD)嵌入PMMA聚合物基质(ZnO-LSC)中来制造透明无色的LSC，保留了QD光学特性和PMMA透明度。

合成的胶体ZnOQD平均尺寸为5.5nm，具有六方纤锌矿晶体结构，在紫外线激发下具有宽黄色光致发光信号，并且在所采用的浓度下具有高度可见透明度。

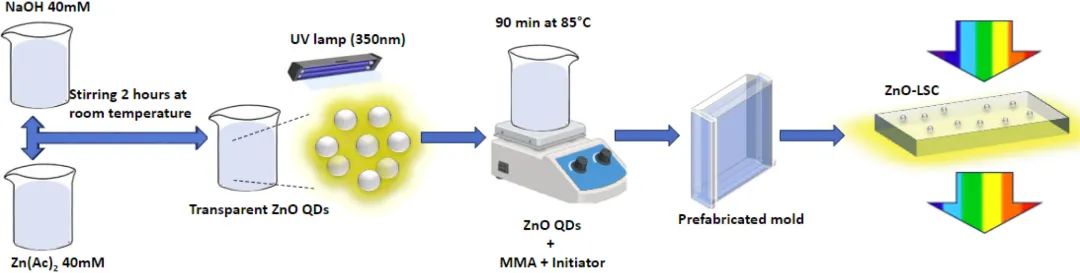

方案：基于ZnOQDs的无色透明LSC制备实验方法

制备的ZnO-LSC的光学特性表明其具有良好的可见透明度，平均可见透射率(AVT)为80.3%，LSC浓度因子(C)为1.02。结合胶体ZnOQD和PMMA的光学特性，最佳器件(ZnO-LSC-O)的C值可以达到2.66。

最后，使用COMSOL Multiphysics软件对在标准AM1.5G照明下与制备的和最佳LSC耦合的硅太阳能电池的性能进行了模拟。

制备的ZnO-LSC实现了模拟最大功率转换效率(PCE)3.80%，而最佳ZnO-LSC-O达到5.45%。这些结果表明，基于ZnOQD的LSC可用作BIPV应用的透明光伏窗。

模拟细节 结果讨论

一、结构表征

进行X射线衍射（XRD）表征以分析ZnO量子点的晶体结构（图1）。根据JCPDS#79-2205卡，31.6°、34.6°、36.2°、47.4°、56.5°、62.8°、66.0°、76.8°处的特征峰分别对应于晶面（100）、（002）、（101）、（102）、（103）、（112）和（202）；

表明广泛报道的ZnO六方纤锌矿结构。众所周知，X射线衍射峰的宽度与尺寸有关；较大的晶体具有较窄的峰，而纳米结构材料通常会观察到宽峰。

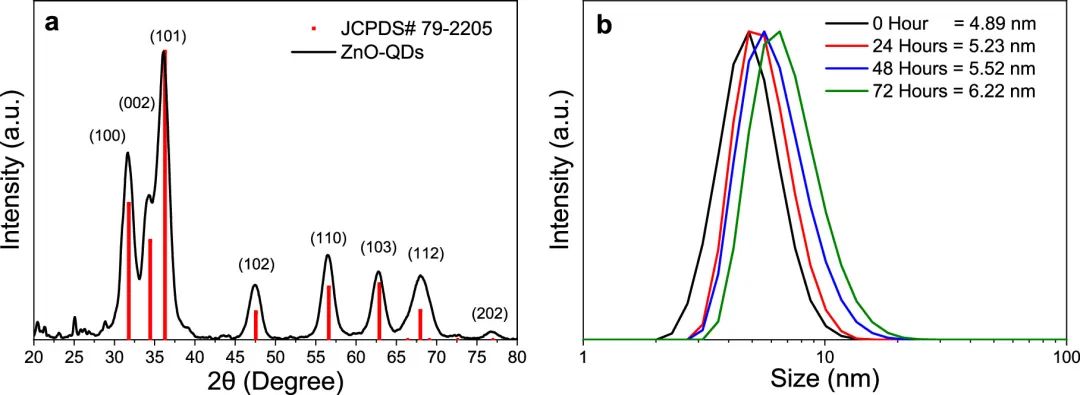

图1：ZnOQD的X射线衍射图和DLS尺寸测量

进行FT-IR和拉曼振动光谱以进一步分析合成的ZnOQD。图2a中的FT-IR光谱显示了ZnOQD中存在的功能组。

在3500cm-1处发现羟基(O-H)的拉伸模式，1400-1600cm-1范围内存在的信号对应于C═O不对称和对称拉伸模式，1050-900cm-1范围内存在的信号对应于C-H的拉伸模式。

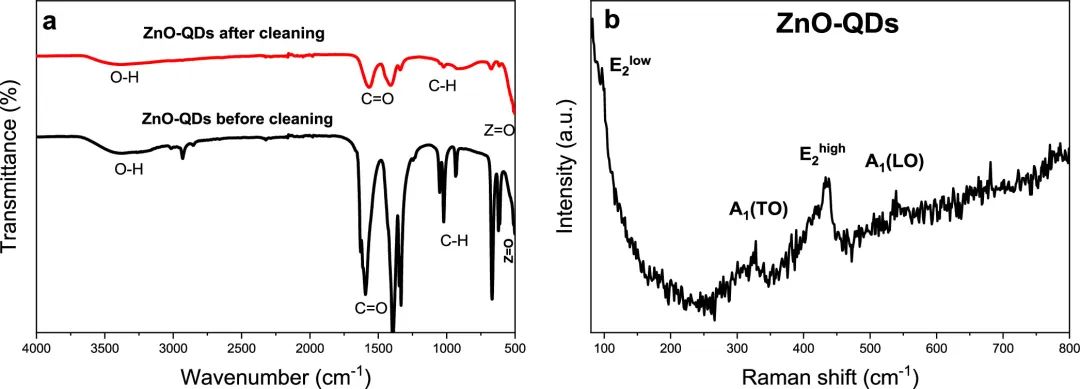

图2：沉淀过程前后的FT-IR光谱和ZnOQDs的拉曼光谱

二、光学特性

1、胶体ZnOQDs

透明LSC技术中使用的发光体的一些理想特性包括电磁波谱可见范围内的低吸收、与所附太阳能电池兼容的波长范围内的发光光谱以及其吸收和发光光谱之间的最小重叠。

如图4所示，胶体ZnOQDs在紫外线范围内表现出对375nm以下光子的特征强吸收，这一特性使合成材料无色且高度透明。图4还显示了在325nm激发下溶液中ZnOQDs的光致发光光谱。

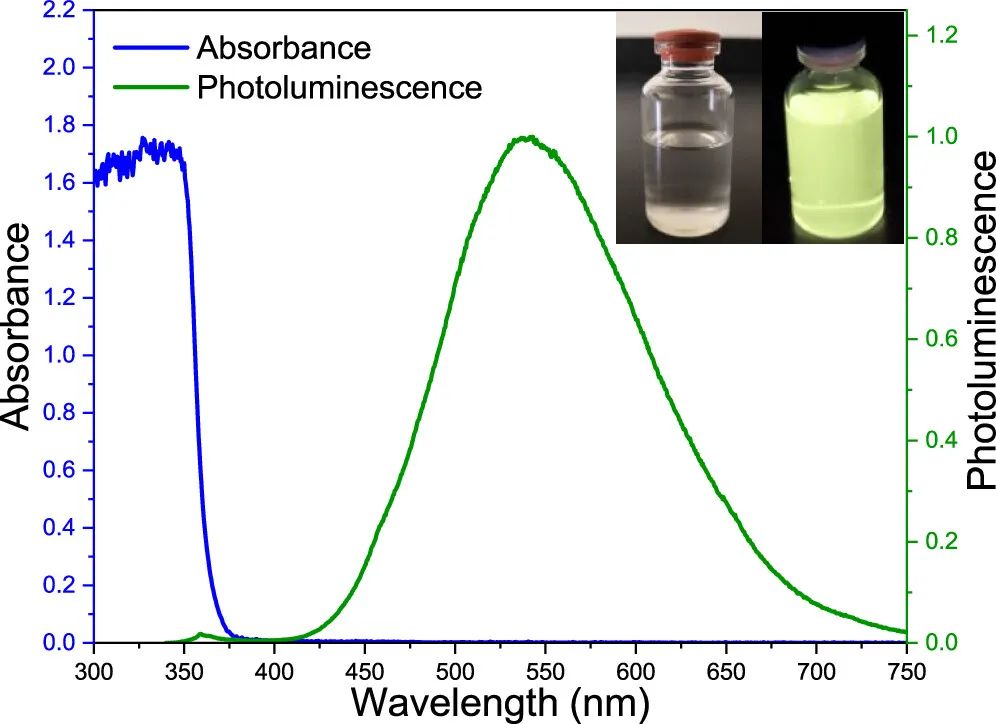

图4：350nm激发下胶体ZnOQD的吸光度和光致发光光谱

2、PMMA和ZnO-LSC反射率、透射率和发光

图5显示了PMMA和ZnO-LSC的光学特性。PMMA和ZnO-LSC的反射光谱在400-800nm范围内几乎恒定为8%（图5a）。

ZnO-LSC中350nm左右的反射率略有下降，这可归因于位于设备表面附近的ZnOQD的吸收。

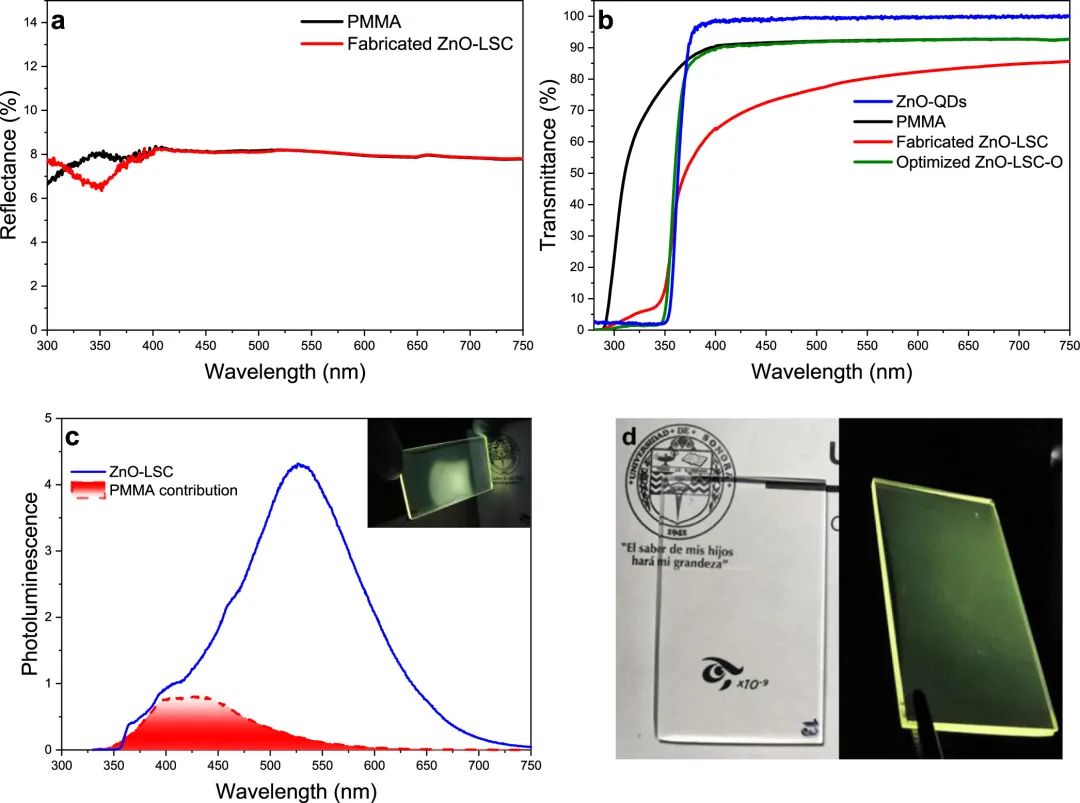

图5：PMMA板和制造的ZnO-LSC的反射率

三、光学效率和浓度因子

光学效率ηopt和浓度因子C值是使用反射率R=0.08的实验数据计算得出的；制备的和最佳的LSC的吸收系数〈α1〉分别为7.09和11.03，制备的和最佳的LSC的吸收系数〈α2〉分别为0.86和0.34；

光捕获效率为ηtrap=0.75，对应于折射率为1.5的PMMA板；光致发光量子产率为ηPL=0.70，因为该参数是通过类似的合成路线、相同的前体（醋酸锌和金属氢氧化物）和相同的化学反应获得的。图7显示了针对不同长度的制备的ZnO-LSC和最佳ZnO-LSC-O计算出的ηopt和C值。

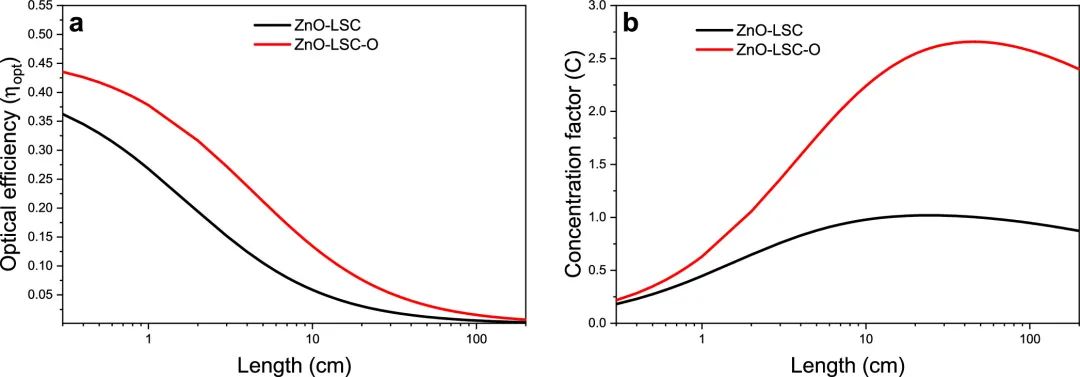

图7：LSC的光学效率和浓度因子

四、LSC-PV器件的光伏模拟

如图8所示，随着ZnO-LSC长度从1厘米增加到100厘米，PCE从3.80%降至0.08%，而Pout则呈现出从1厘米器件的6.33mW增加到25cm器件的最大值15.02mW的趋势，然后，对于100cm器件，Pout降至13.90mW的值。

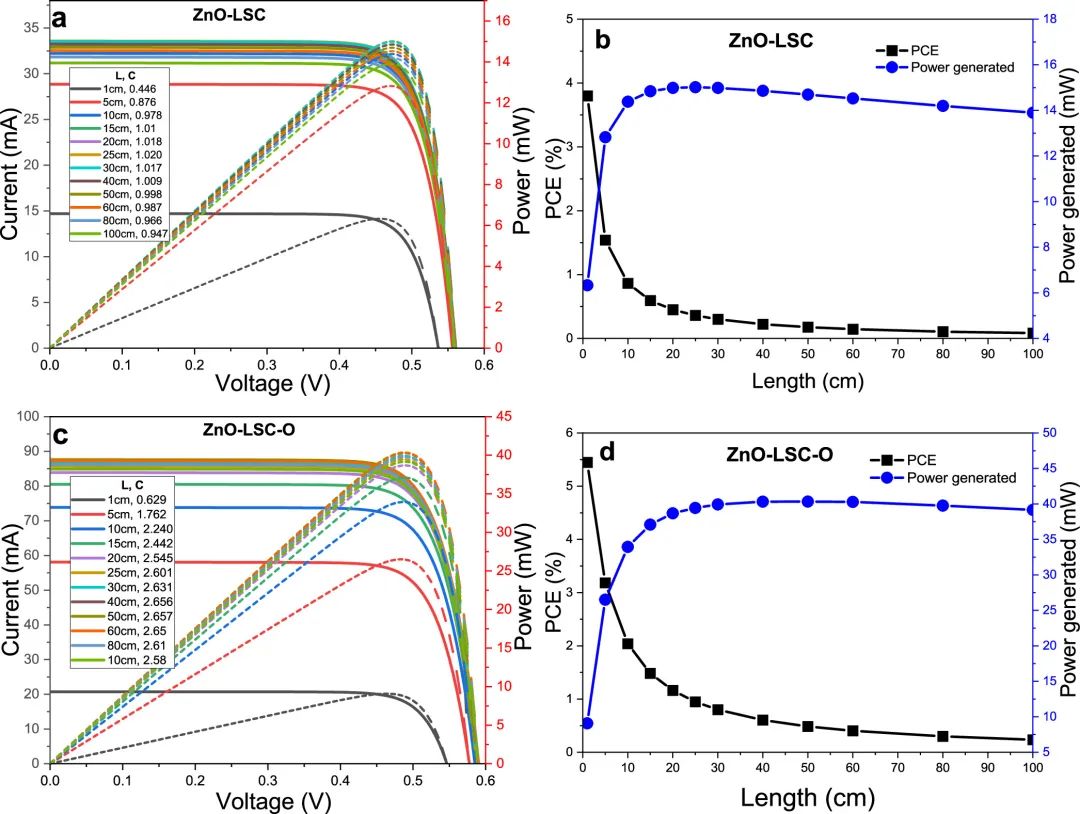

图8：I-V特性

研究总结 未来展望

在本研究中，使用可见透明的PMMA基质作为载体来嵌入ZnOQD，并创建透明无色的ZnO-LSC器件，同时保留了发光体的吸收和光致发光特性。研究者提出了一种最佳的ZnO-LSC-O，它兼具PMMA和胶体ZnOQD的光学特性。

使用COMSOLMultiphysics软件模拟了一个真实的太阳能电池模型，以分析制造和优化的LSC-PV系统的性能。

结果表明，基于ZnOQD的LSC设备能够聚集太阳辐射并产生比直接暴露的相同太阳能电池更多的功率，同时保持高无色透明度，使其成为BIPV应用的有希望的候选者。
