1.前言废话

因为最近在准备八月份的电设国赛，所以开始接触德州的单片机。之前学习的单片机主要是st的，资料多而且入门快。正式开始入坑之前就已经知道msp430资料很少，倒也不是很害怕，因为之前有过32位单片机和8位单片机的开发经验，然而上板过程一言难尽。

MSP430的资料相较于stm32少了很多，靠谱的建议从TI官网下载用户手册进行学习。

进去之后发现资料冗杂，主要用到的就一下三个：
1.用户指南（长达644页的史上最全中文指南），告诉你每个寄存器怎么配
在这里插入图片描述
2.数据表（其实就是电气属性，给硬件工程师看的，和软件编程关系不大）

3.用户指南英文版（目前博主水平吃不消）

在这里插入图片描述

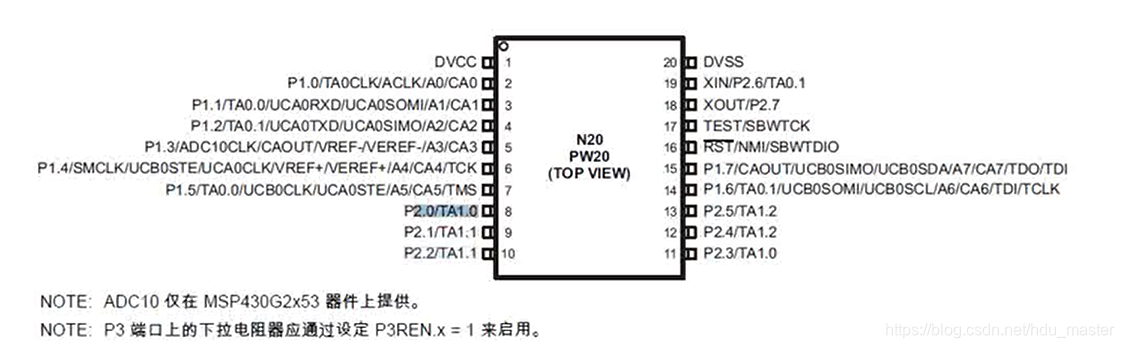

具体的引脚复用情况要参照端口原理图（在上面给的数据表文件里）

下面是常用术语的翻译：

目前主流的IDE主要有两种:

个人比较喜欢CSS界面风格，清爽简单。搭配Grace使用降低编程难度（当然纯CSS也是可以的）
Grace其实就相当于图形化配置界面，省去了外设初始化查找寄存器的麻烦，有用过cube的同学可能感觉他俩有点像

GRACE官方下载
在这里插入图片描述
部分模块是可配置的

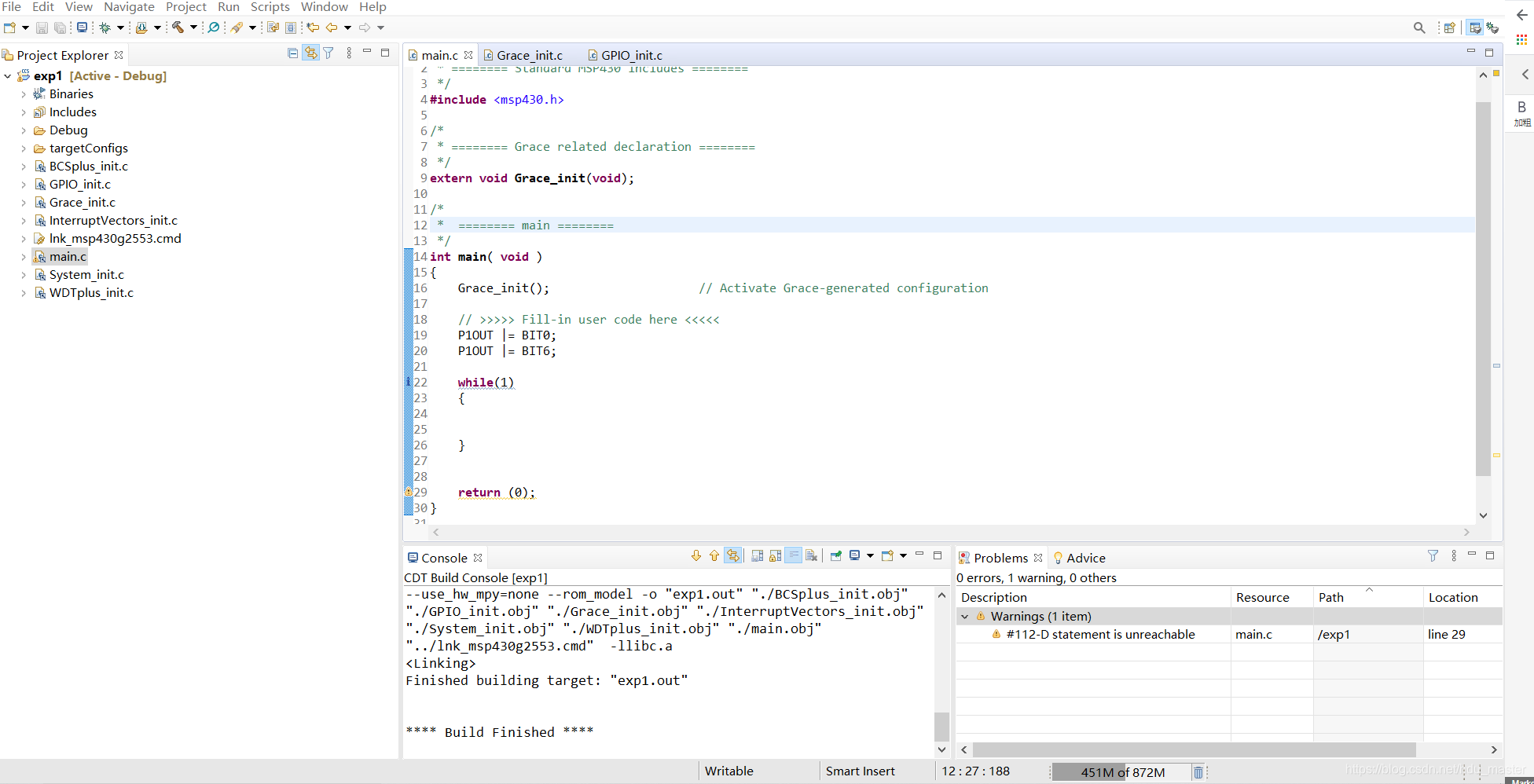

生成配置文件后导入到ccs就可以了
在这里插入图片描述

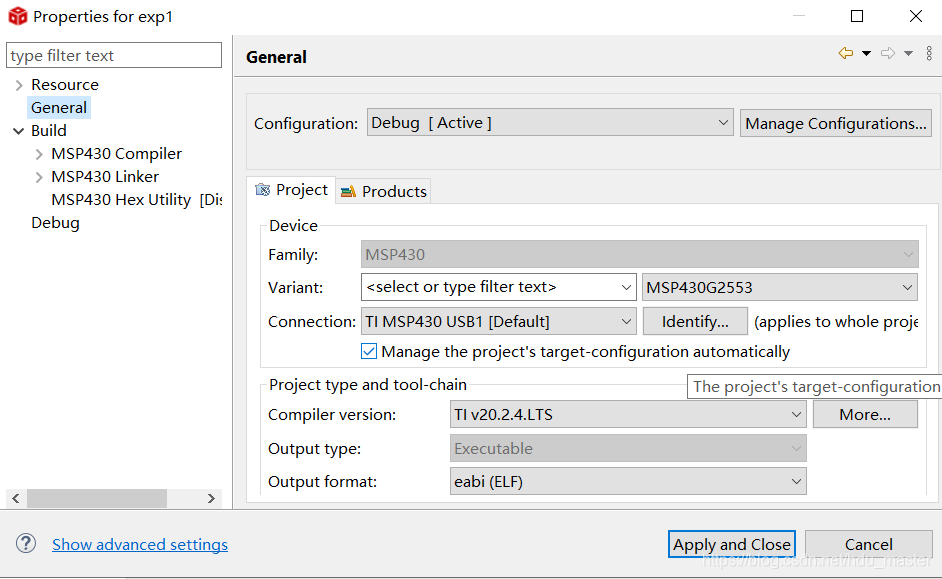

注意在工程配置界面要选择正确的device，连接方式选择default，usb连接板子后驱动会自己安装。

其实并不推荐，第一风格不喜欢，第二需要破解比较麻烦，第三没有css轻量。

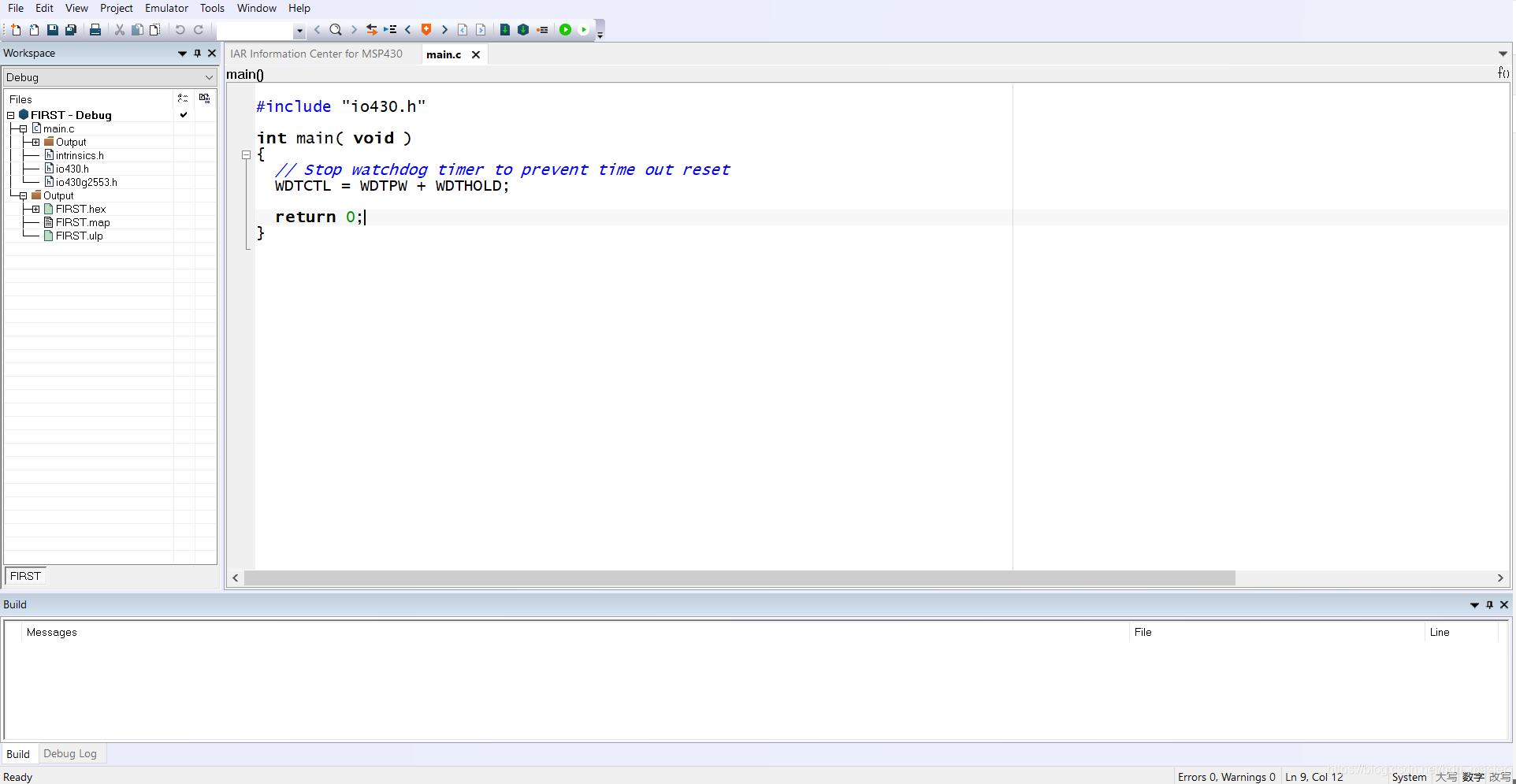

要下载的话必须选择这个：IAR Information Center for MSP430
安装教程可以看这个
在这里插入图片描述

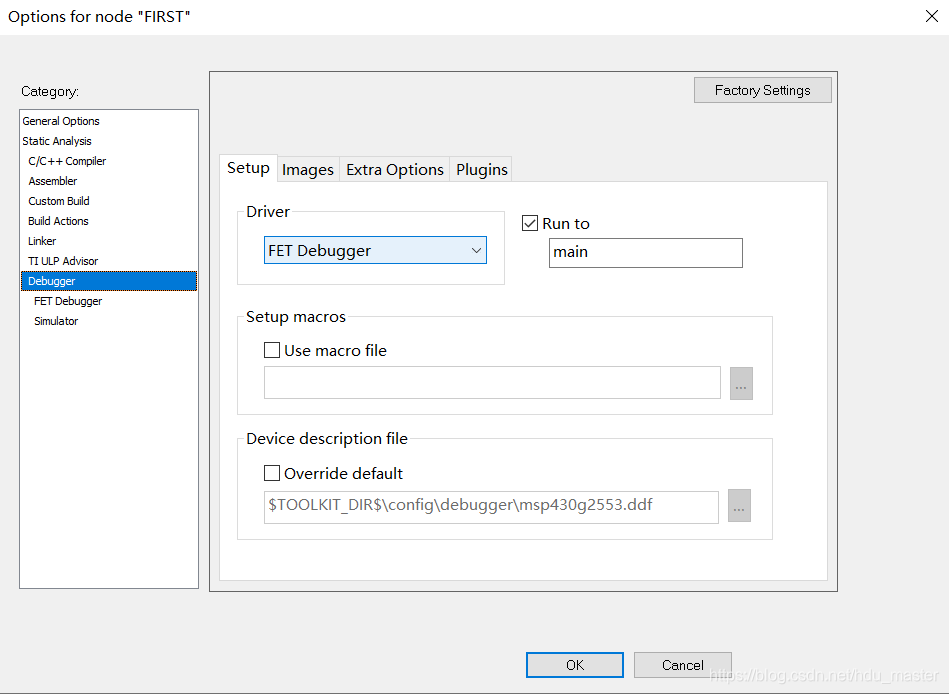

注意选择FET Debugger

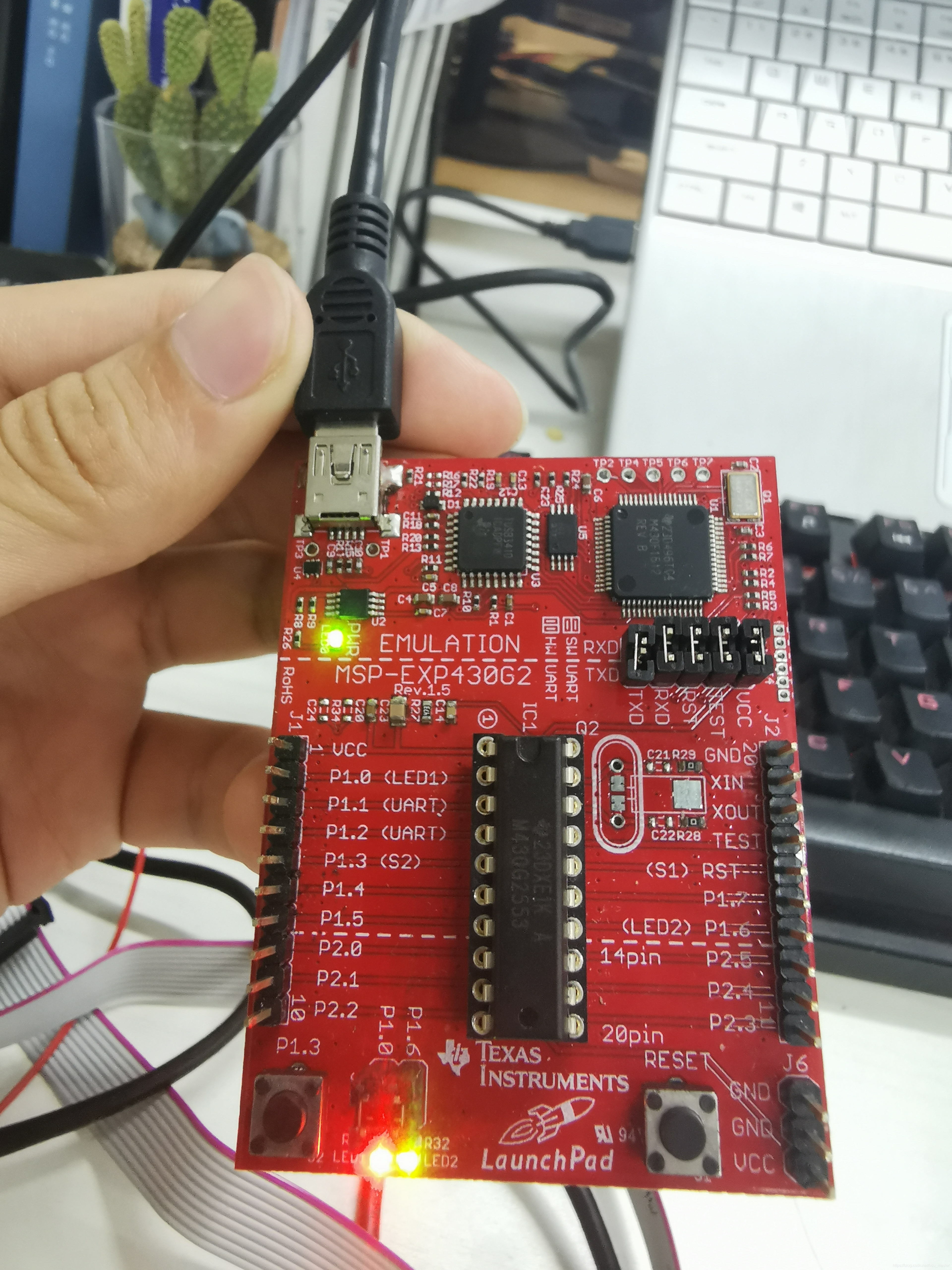

第一次下程序的时候编译器提示我未能识别器件，检查了工程配置无误，换了下载线，换了板子、更新了驱动等等试了一系列操作，花费了我两天时间，最后排除一切可能，只有板子上的跳线帽了。把J3的跳线帽全都接上就能正常下载了，欲哭无泪。

定时器输出模式

MSP430G2553的TIMERA有两部分，一是TIMERA0和TIMERA1，这一点需要注意，不能搞混。
TIMERA0又有TA0.0(P1.1和P1.5两个输出引脚)、TA0.1(P1.2和P1.6两个输出引脚)
TIMERA1又有TA1.0(P2.0和P2.3两个输出引脚)、TA1.1(P2.1和P2.2两个输出引脚)、TA1.2(P2.4和P2.5两个输出引脚)
对于使用单片机输出PWM波而言，最多可以输出三组PWM波，分别为：TIMERA0一组，TIMERA1两组。
MSP430G2553没有TIMERB
