bim学习—— 第3章 场地修改工具使用

注意

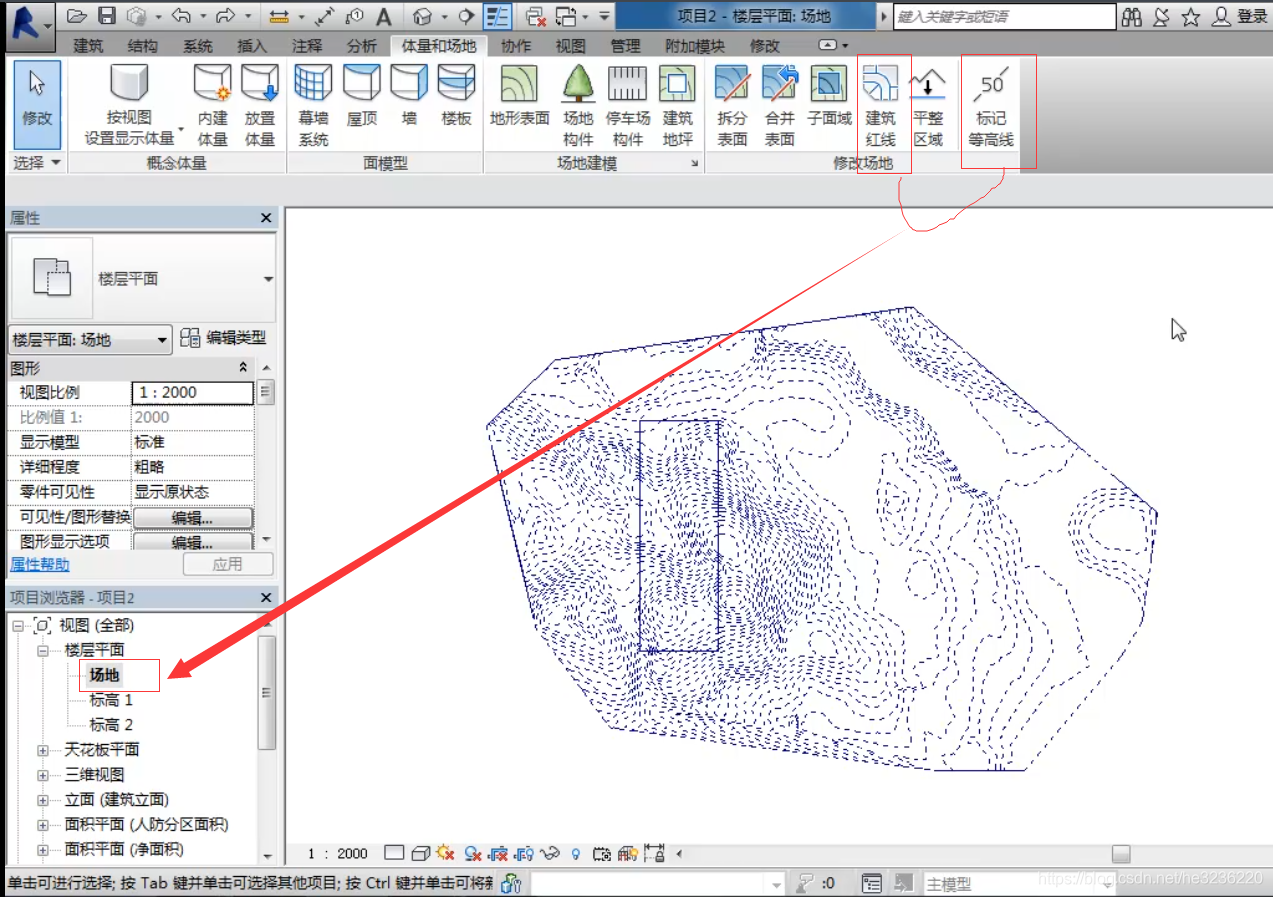

建筑红线和标记等高线都需要在场地平面才可以使用

revit 位置

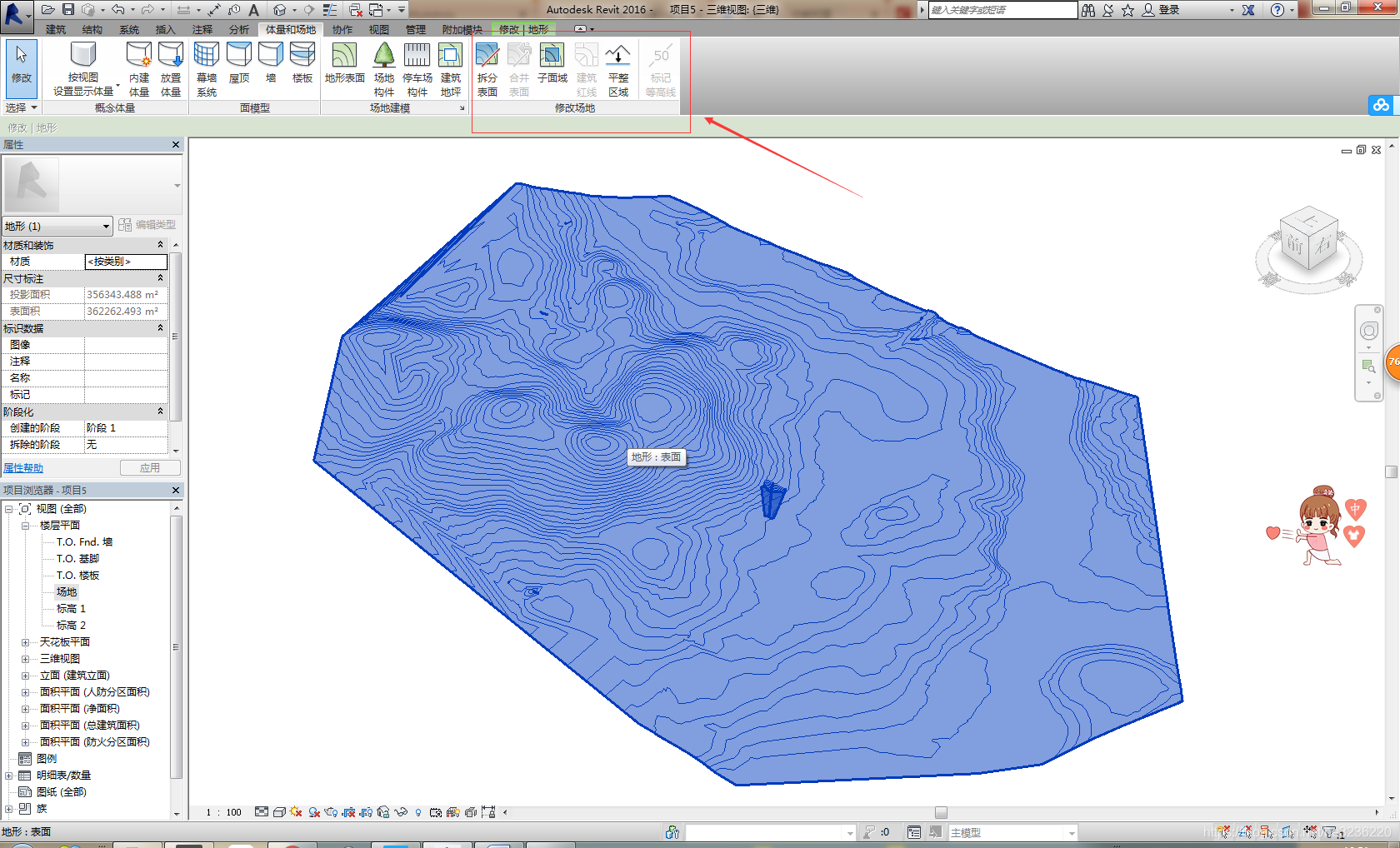

工具位置如图

拆分表面

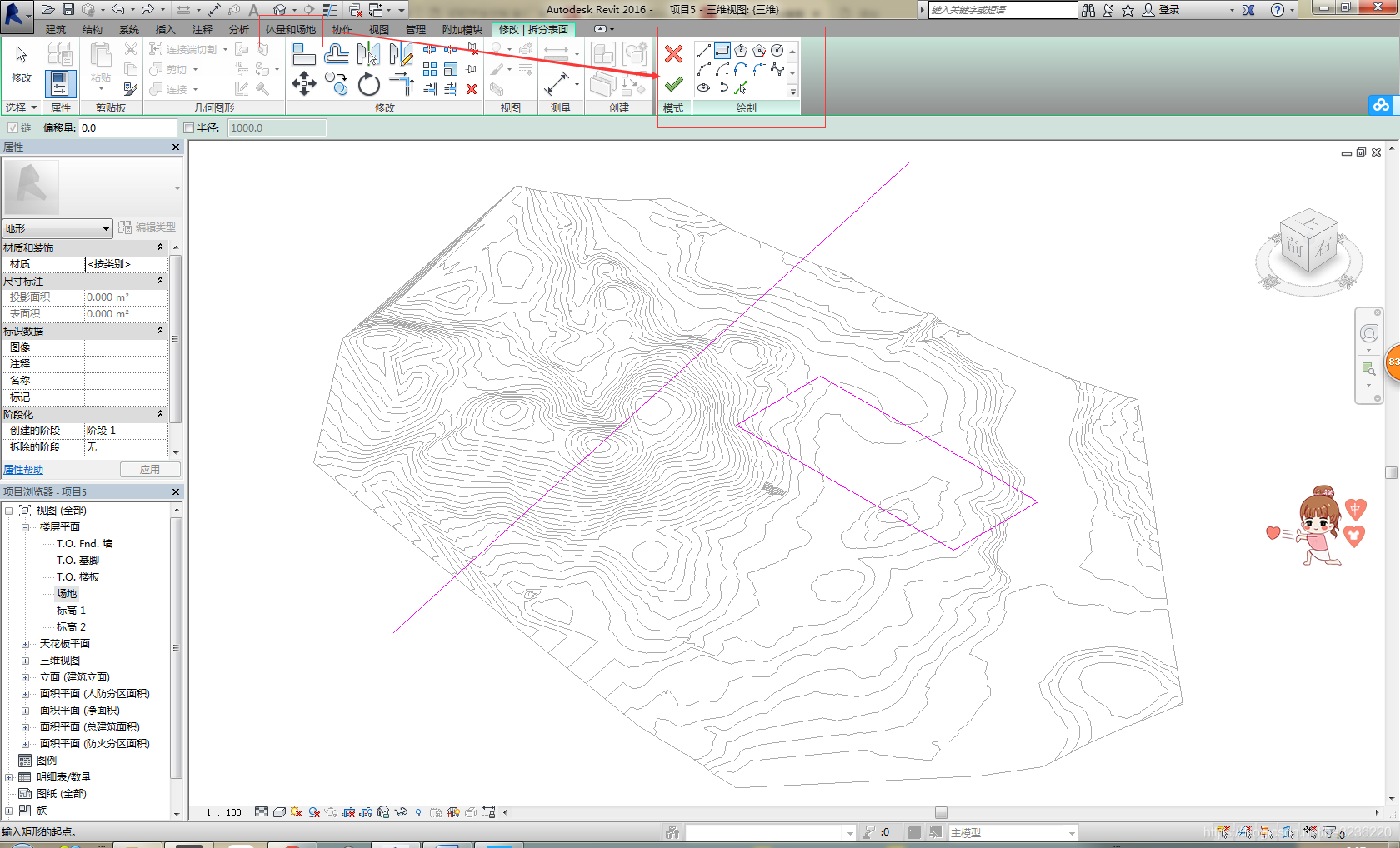

点击拆分表面，点击要拆分的面，选择拆分要用到的图形，图形选择区域后点击即可，线条需要选择起点，终点，然后右键取消完成。整体拆分完后，点击√完成。如图

合并表面

• 点击工具栏的合并表面
• 点击原始表面
• 然后点击拆分表面

子面域

• 子面域与拆分表面有本质的区别，拆分是把表面分为几个单独的部分，子面域归属于原始表面的。
• 子面域，用于该面域的材质替换，统计等。

创建红线

• 通过输入距离和方向角创建

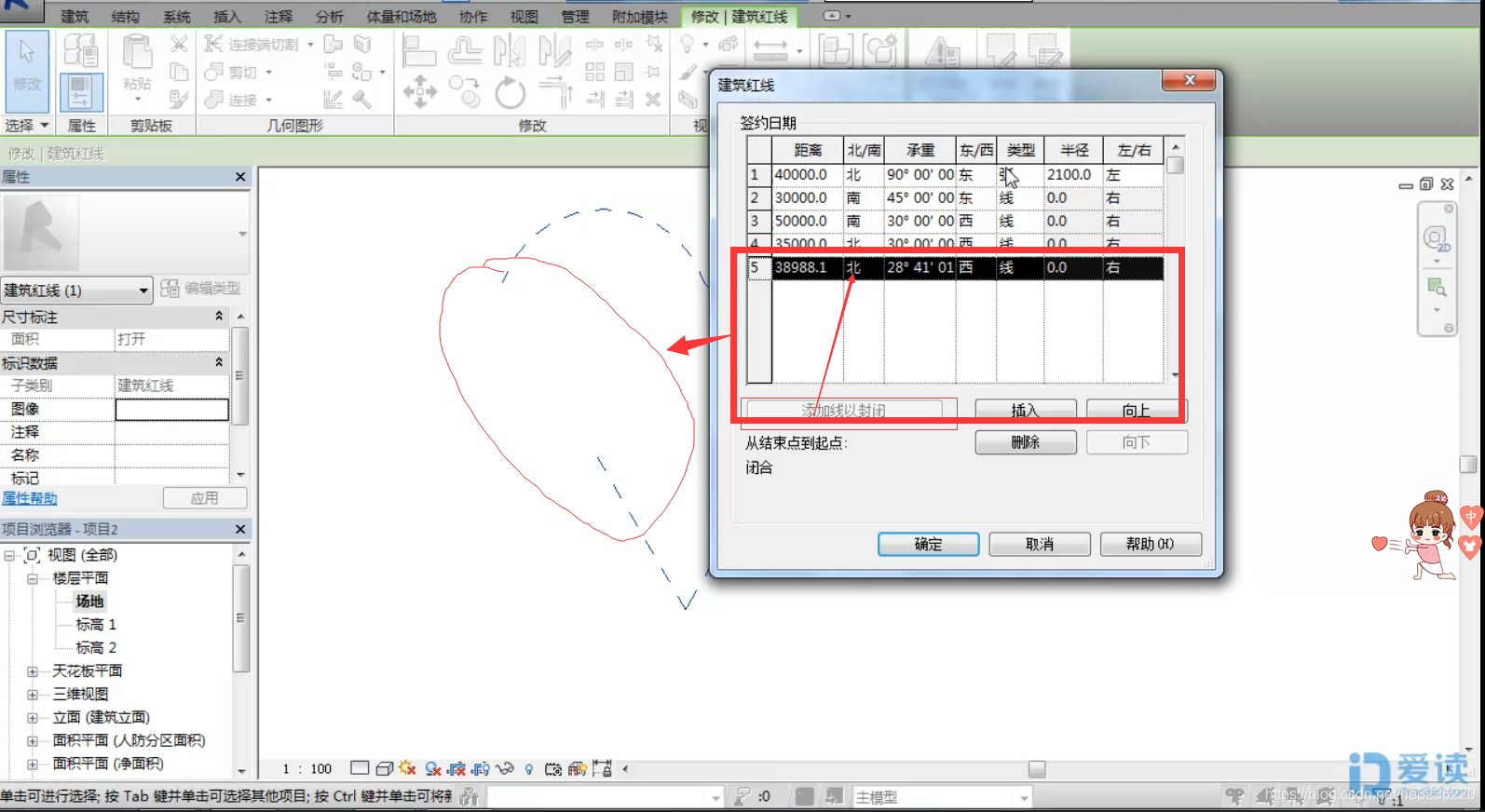

  输入数据，如果输入完毕形成了未闭合的区域，可以点击下方的“添加线以封闭”。如图

• 通过绘制来创建，绘制即可

标记等高线

• 只需要绘制一条等高线，直接绘制即可

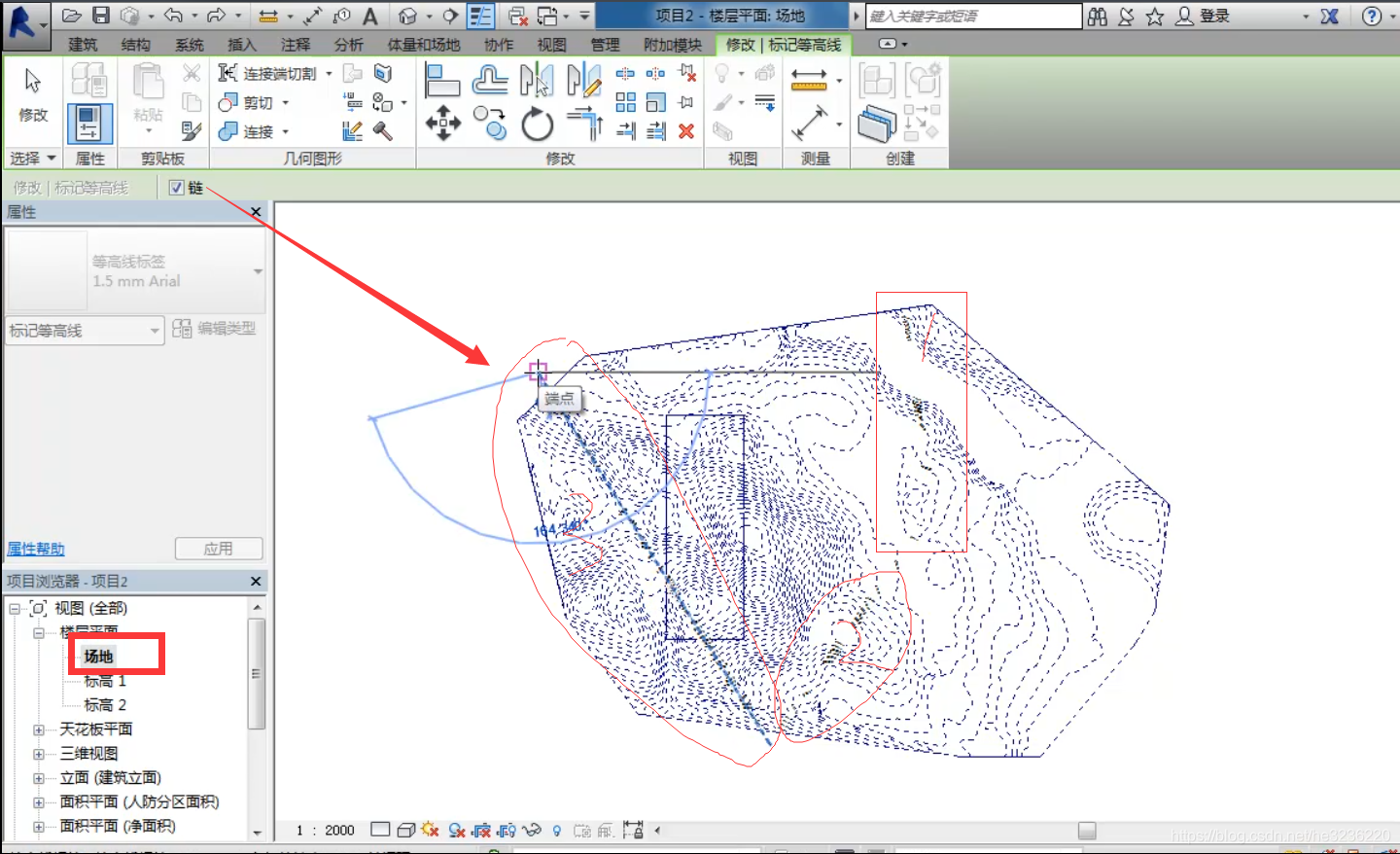

• 需要连续绘制等高线，勾选左上方的“链”选项。如图，通过链绘制3条等高线
