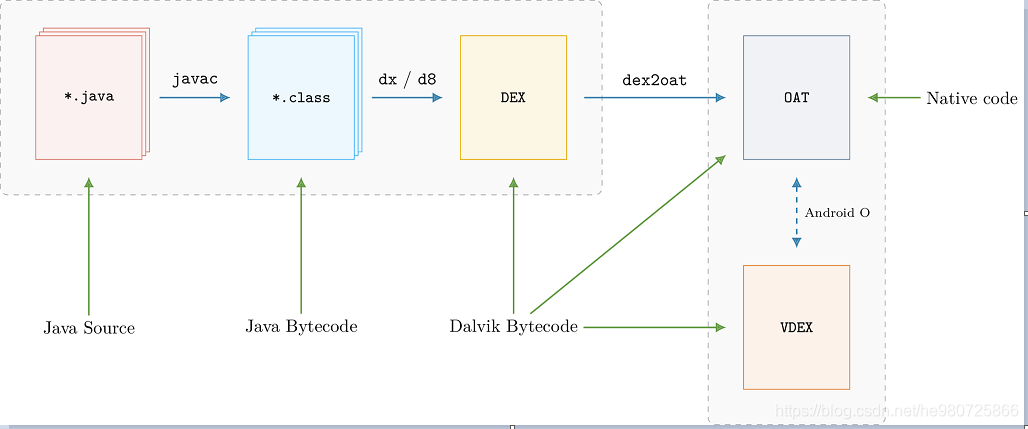

下图可以简化将Java源转换为OAT的过程:
.dex
Dalvik虚拟机字节码文件
.vdex
其中包含APK的未压缩DEX代码,以及一些旨在加快验证速度的元数据
.odex .oat
// JIT,Just-in-time,即时编译,边运行边编译;
// AOT,Ahead Of Time,提前编译,指运行前编译。
其中包含APK中已经过AOT编译的方法代码。
原始DEX文件(例如classes.dex)被转换为另一个包含本机代码的文件。这个新文件通常具有.odex。.oat扩展名,并由ELF格式包装。
.art
其中包含APK中列出的某些字符串和类的ART内部表示,用于加快应用启动速度。
apk生成
./priv-app/MediaProvider/MediaProvider.apk
./priv-app/MediaProvider/oat/arm64/MediaProvider.vdex
./priv-app/MediaProvider/oat/arm64/MediaProvider.odex
jar包生成
./framework/services.jar
./framework/oat/arm64/services.odex
./framework/oat/arm64/services.vdex
./framework/oat/arm64/services.art
bootjar生成
./framework/boot.vdex
./framework/arm/boot.vdex
./framework/arm/boot.oat
./framework/arm/boot.art
./framework/arm64/boot.vdex
./framework/arm64/boot.oat
./framework/arm64/boot.art
Android8.0以后修改代码替换jar包后无作用,相应的odex.vdex. art相关的也需要替换
https://lief.quarkslab.com/doc/latest/tutorials/10_android_formats.html
https://source.android.com/devices/tech/dalvik/configure
