Arc GIS区位图制作

如何制作区位图1和区位图2

区位图1

区位图2

一、下载数据

安徽省行政边界、六安市各区县行政边界、高程数据

1.行政边界数据

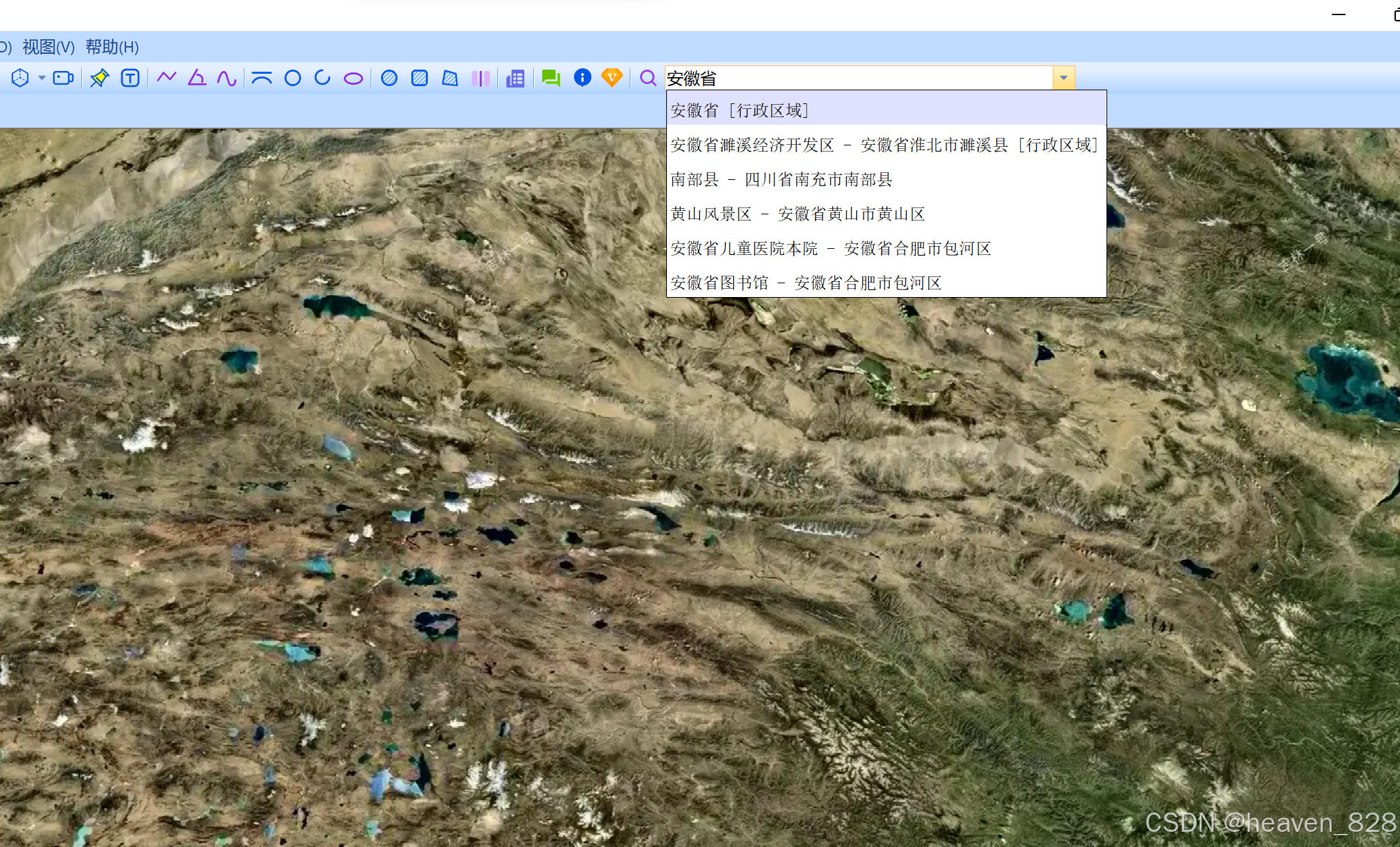

下载奥维地图，打开奥维地图，在右上角搜索[安徽省行政区域]

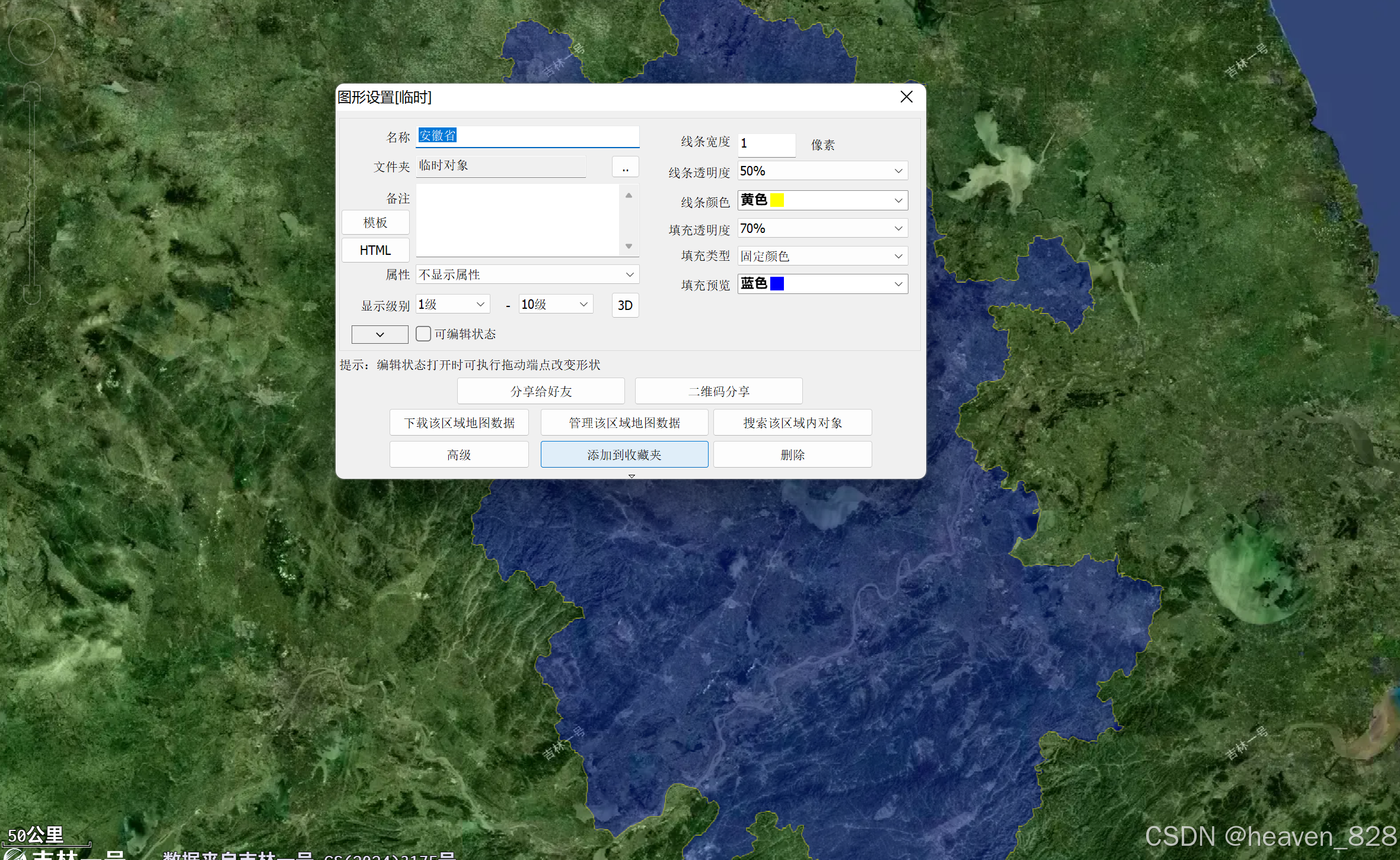

在地图上选中安徽省，右键点击【安徽省】-【添加到收藏夹】

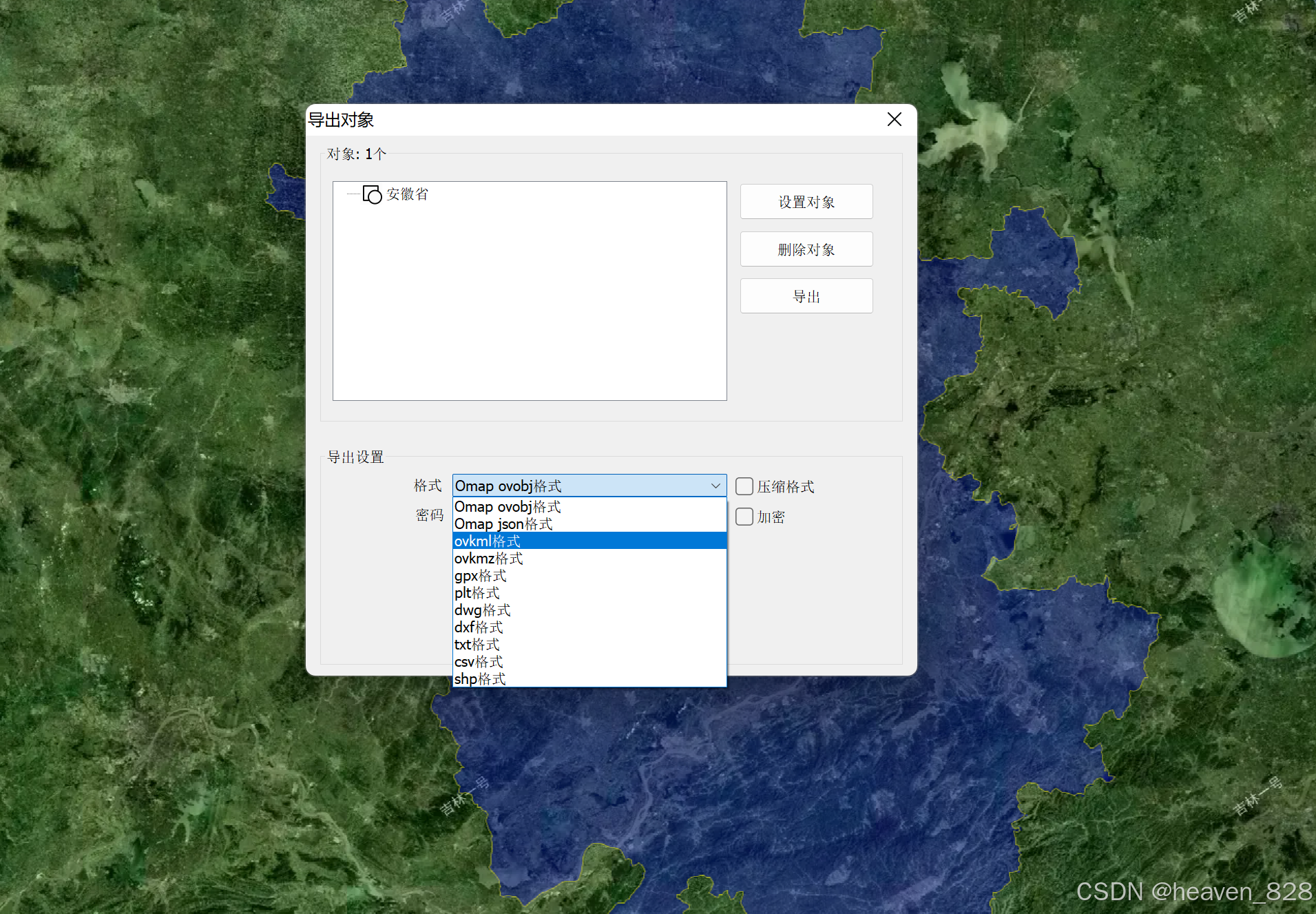

在左边栏右键选中【安徽省】-【导出】-导出为.ovkml格式文件

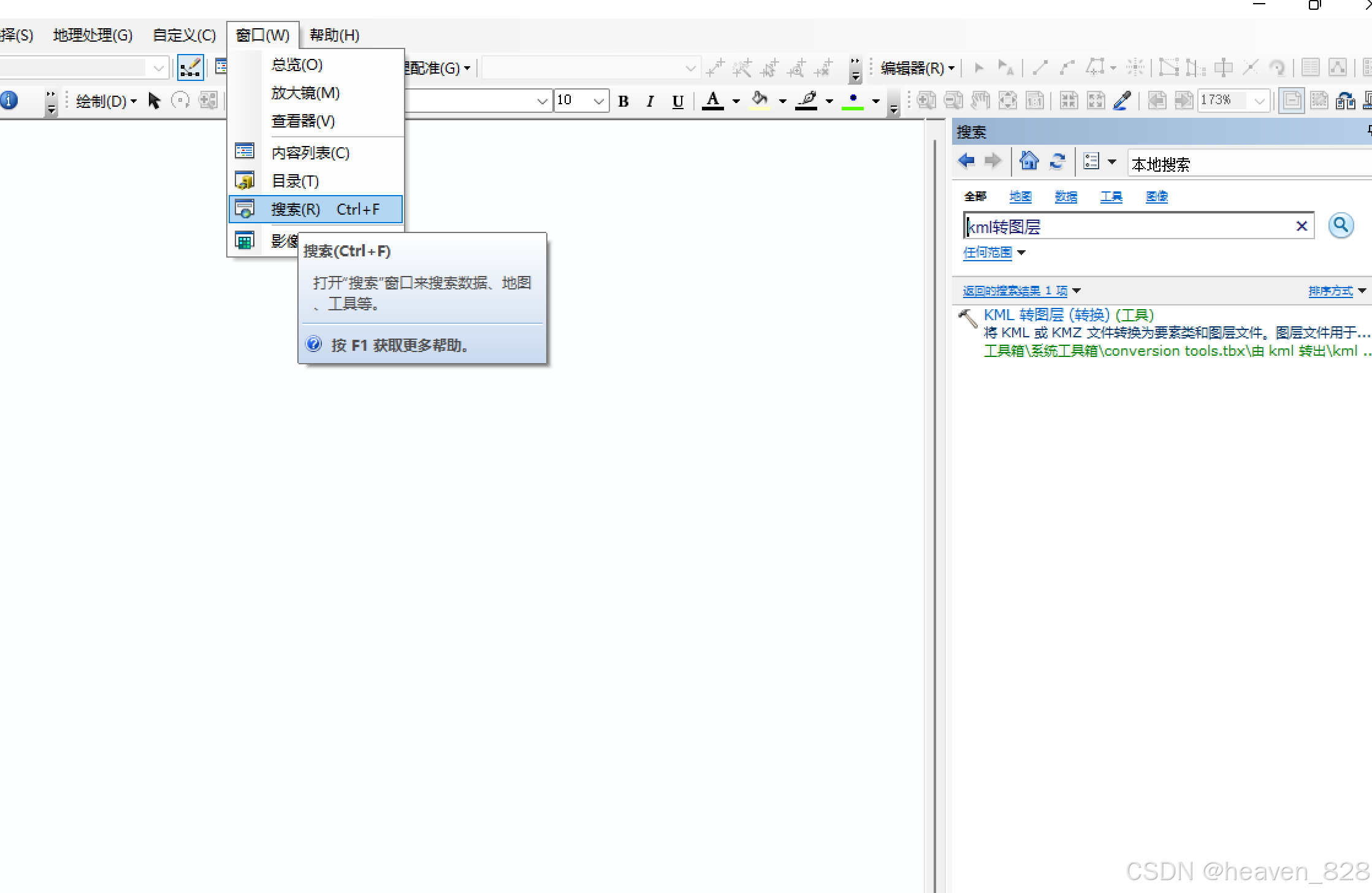

点开所保存位置的文件夹，将.ovkml改成.kml，打开arc map，点击【窗口】-【搜索】，在搜索栏中输入【KML转图层】

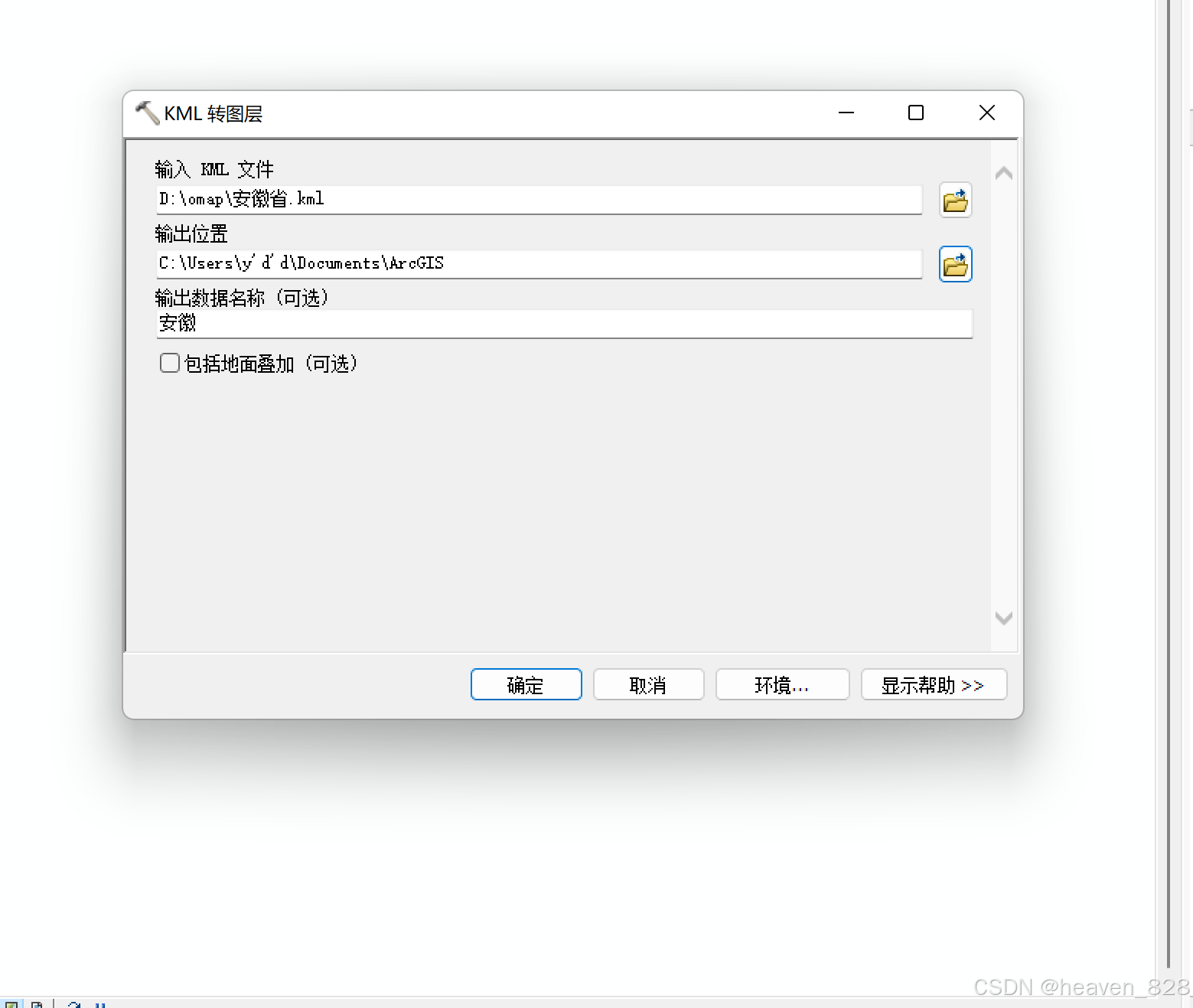

在【输入KML文件】栏中选择之前保存的安徽省.kml，【输出位置】栏可以默认位置，也可自定义保存，点击确定

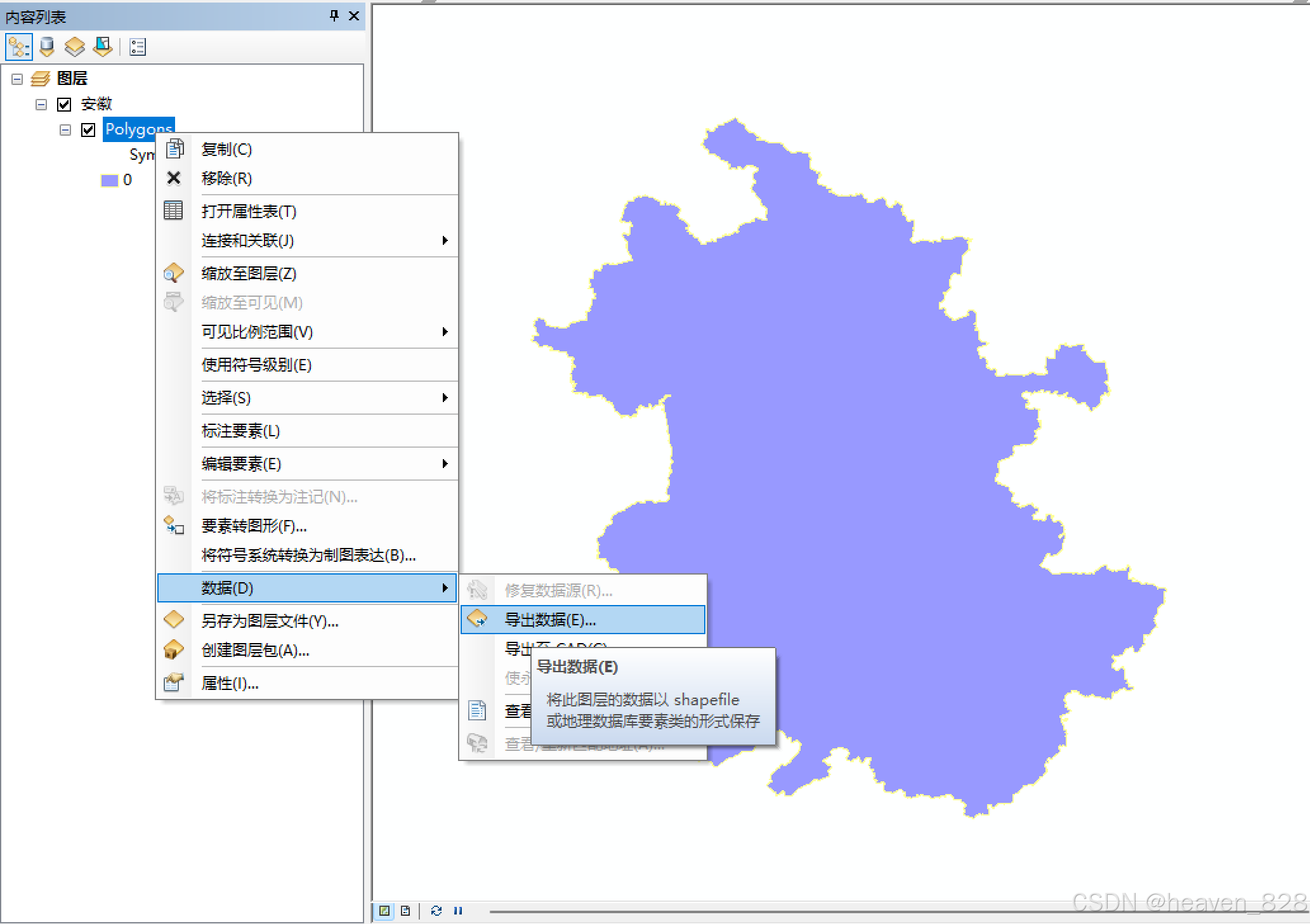

点击【Polygons】，右键选择【数据】-【导出数据】

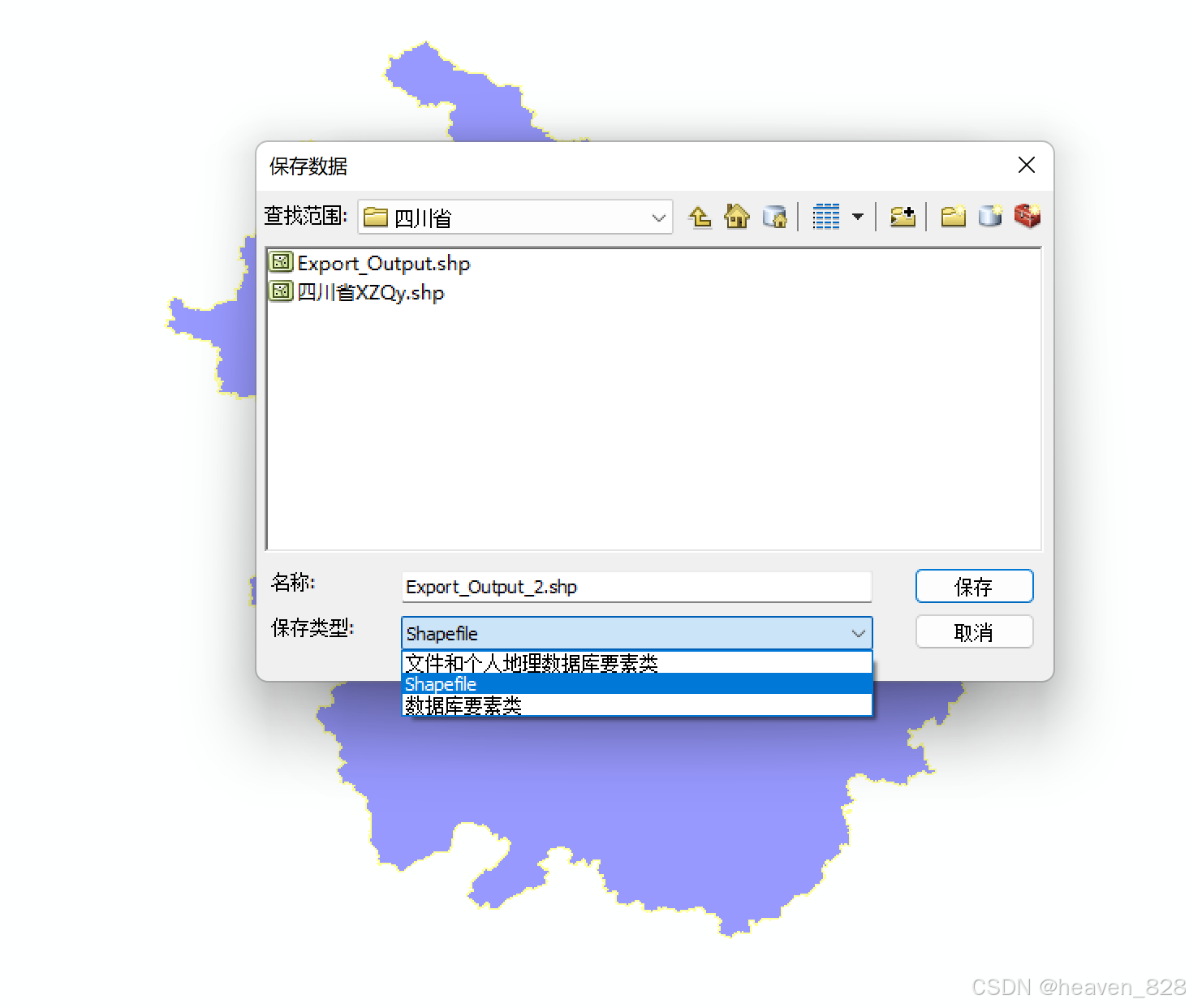

选择要保存的文件夹时，【名称】命名为安徽省行政边界，注意！！！！【保存类型】要选择【Shapefile】，点击确定

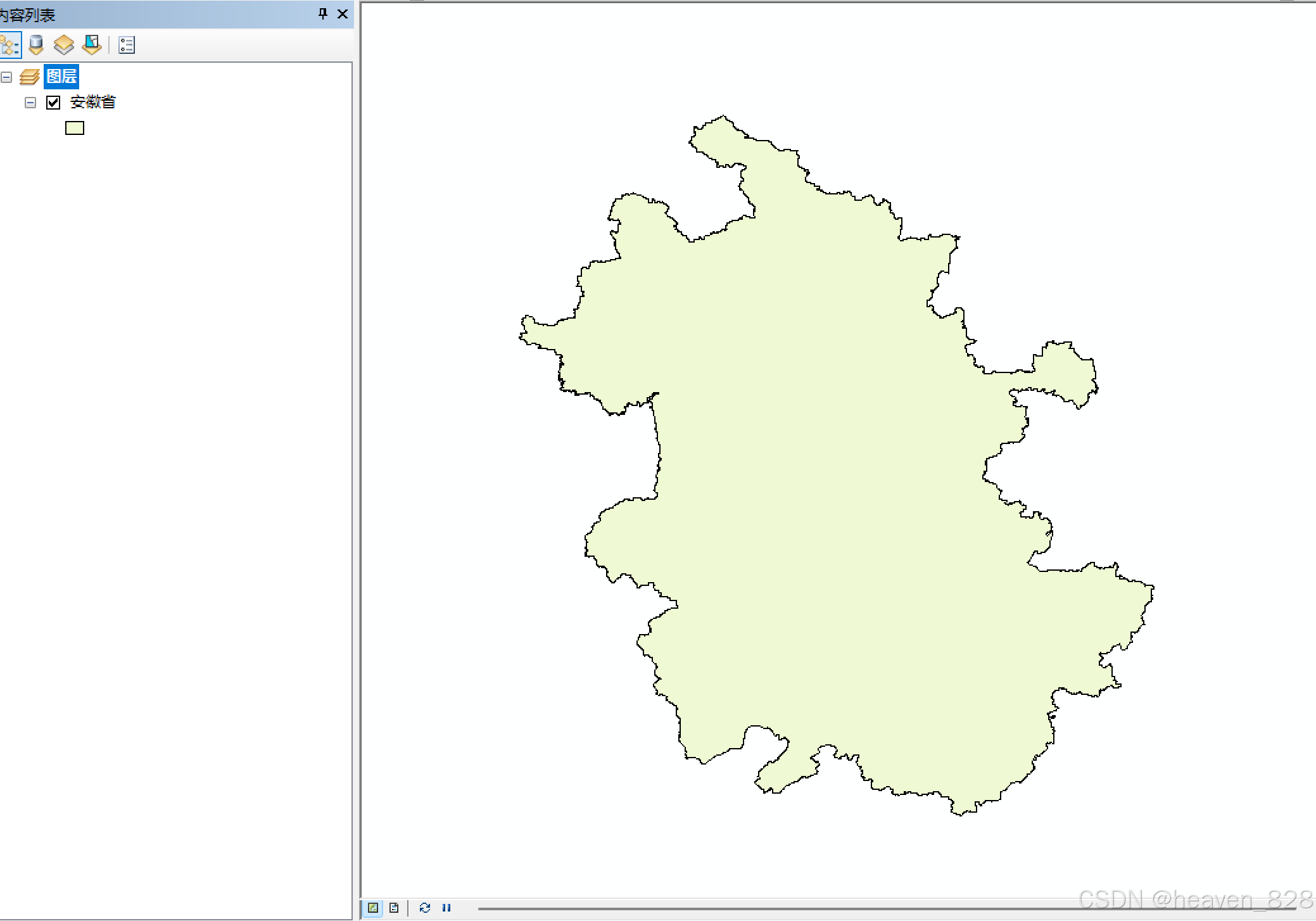

这样我们就获得了安徽省行政边界

重复以上操作即可获得六安市以及区县的行政边界

2.高程数据

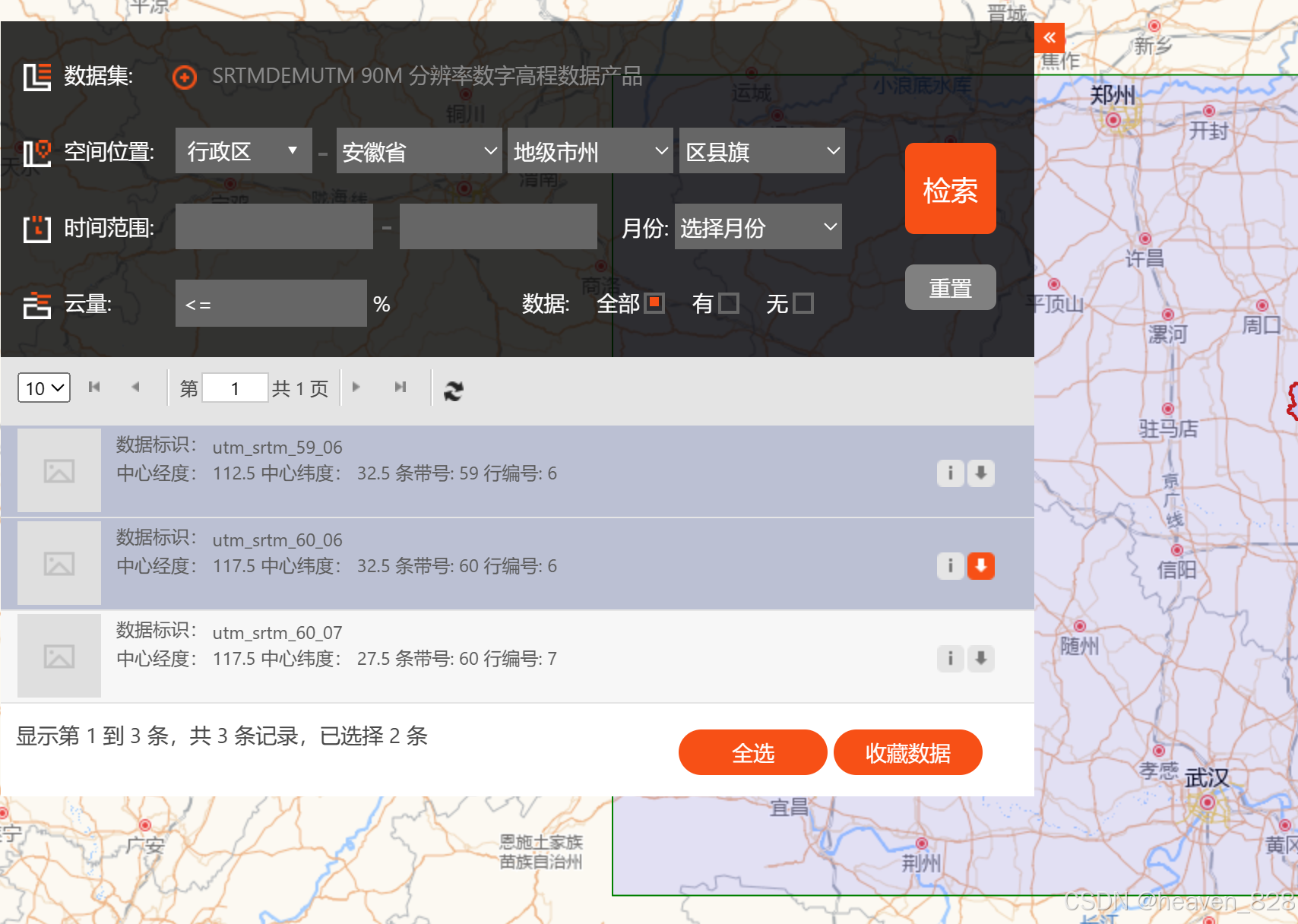

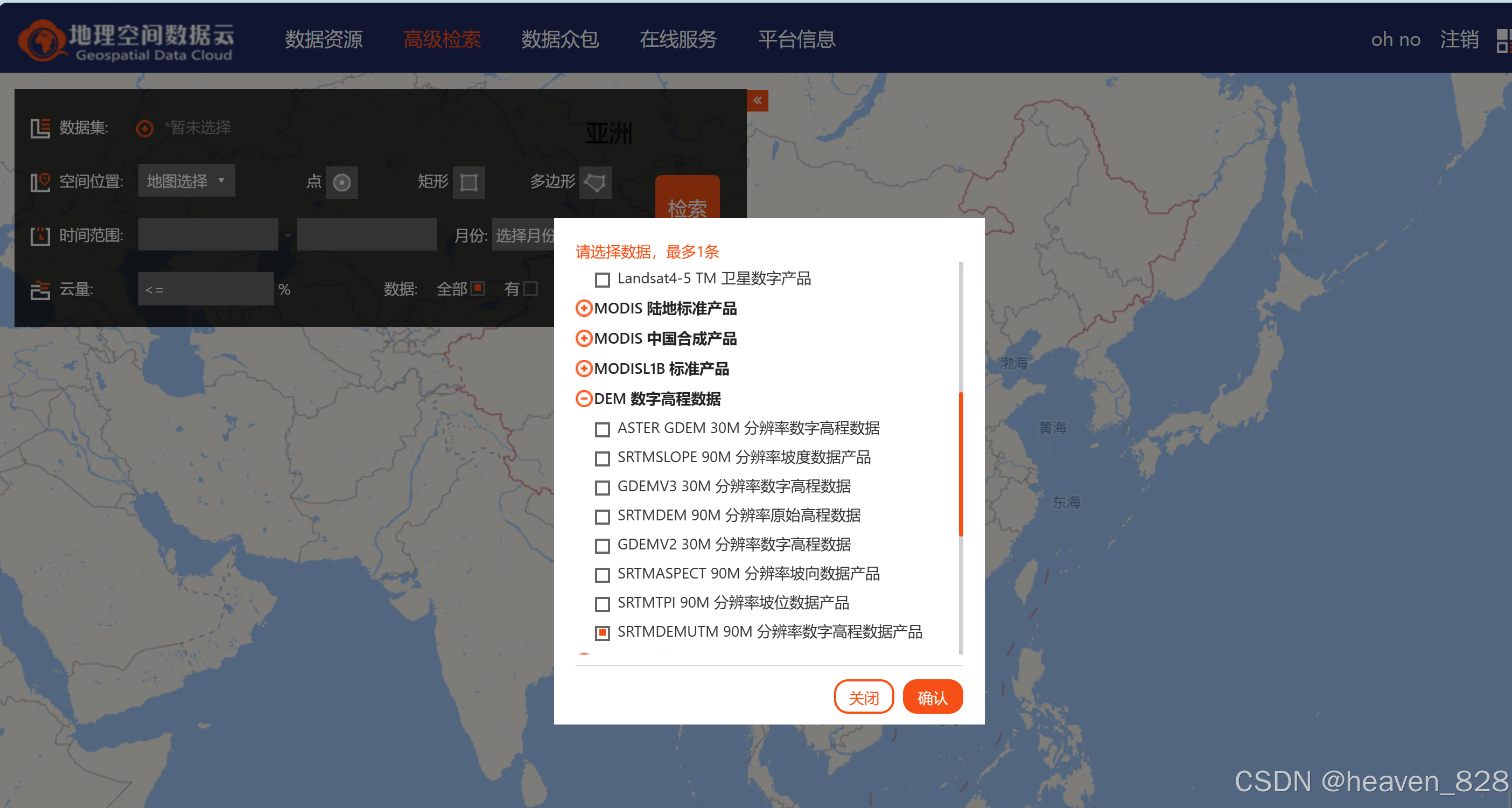

打开地理空间数据云，点击【高级检索】，左上角【数据集】选择【DEM数字高程数据】-【SRTMDEMUTM 90M 分辨率数字高程数据产品】，点击确定。

【空间位置】-【地图选择】-【行政区】，选择自己研究区域所在的省份，这里选择【安徽省】，点击检索

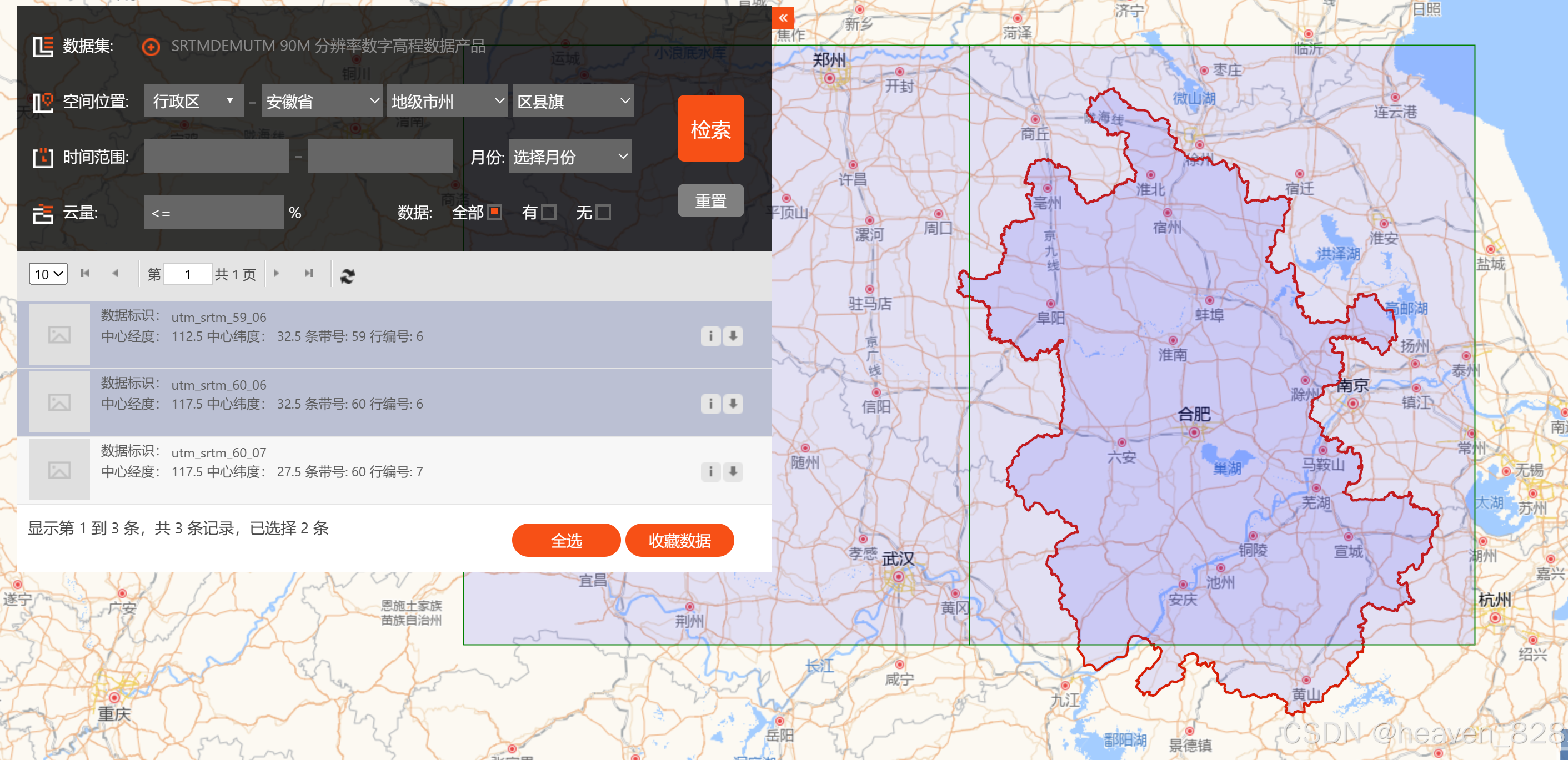

可以看到，检索出很多条数据，我们点击下方数据，对应数据范围就会在地图上显示出来。制作区位图，要显示出与研究区域相邻的地区，因此尽量选择以研究区域为中心的数据，如果研究区在数据范围靠边位置，可以选择两个或两个以上的数据。
这里在【 utm_srtm_60_06】数据范围中，六安市靠右下角，仅选择这一条数据，区位图的效果不太好，所以我们把59带号的数据也选上。具体情况大家根据所研究的区域而定。

点击小箭头下载保存即可

二、制作区位图1

1.加载数据

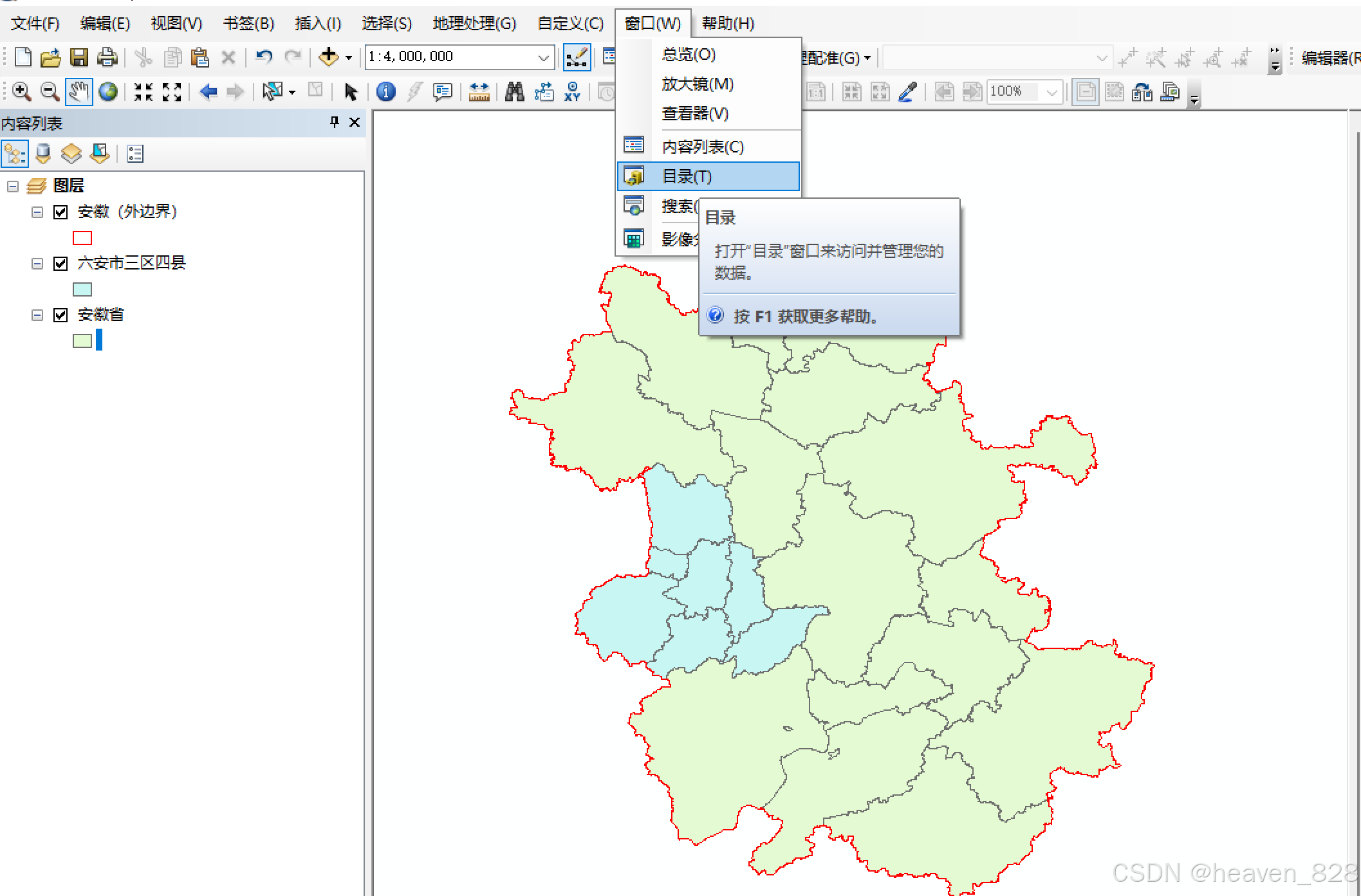

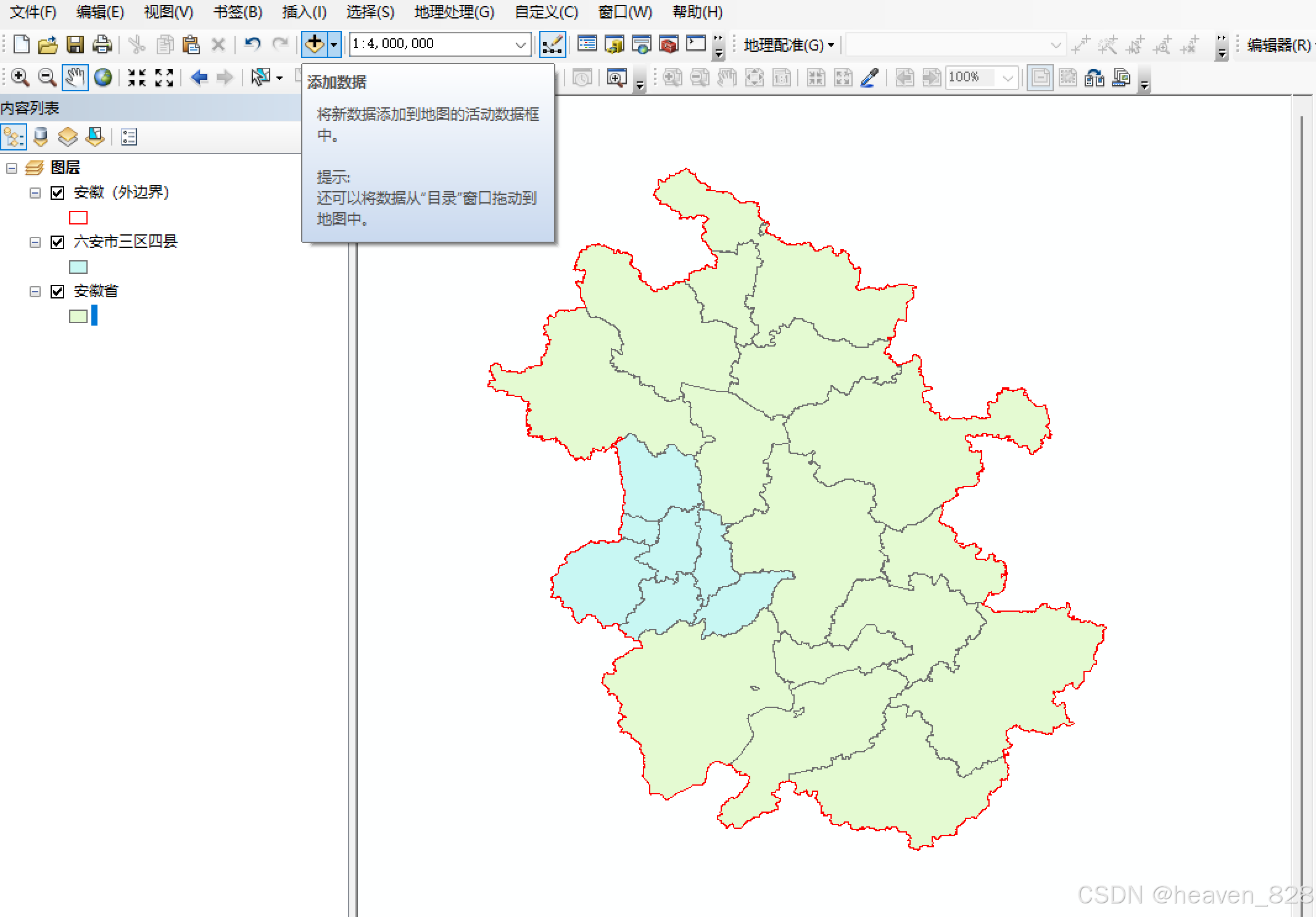

打开arc map，选择【添加数据】或者通过【窗口】-【目录】添加数据，这里我添加的有安徽省外边界、安徽省行政边界以及六安市行政边界。

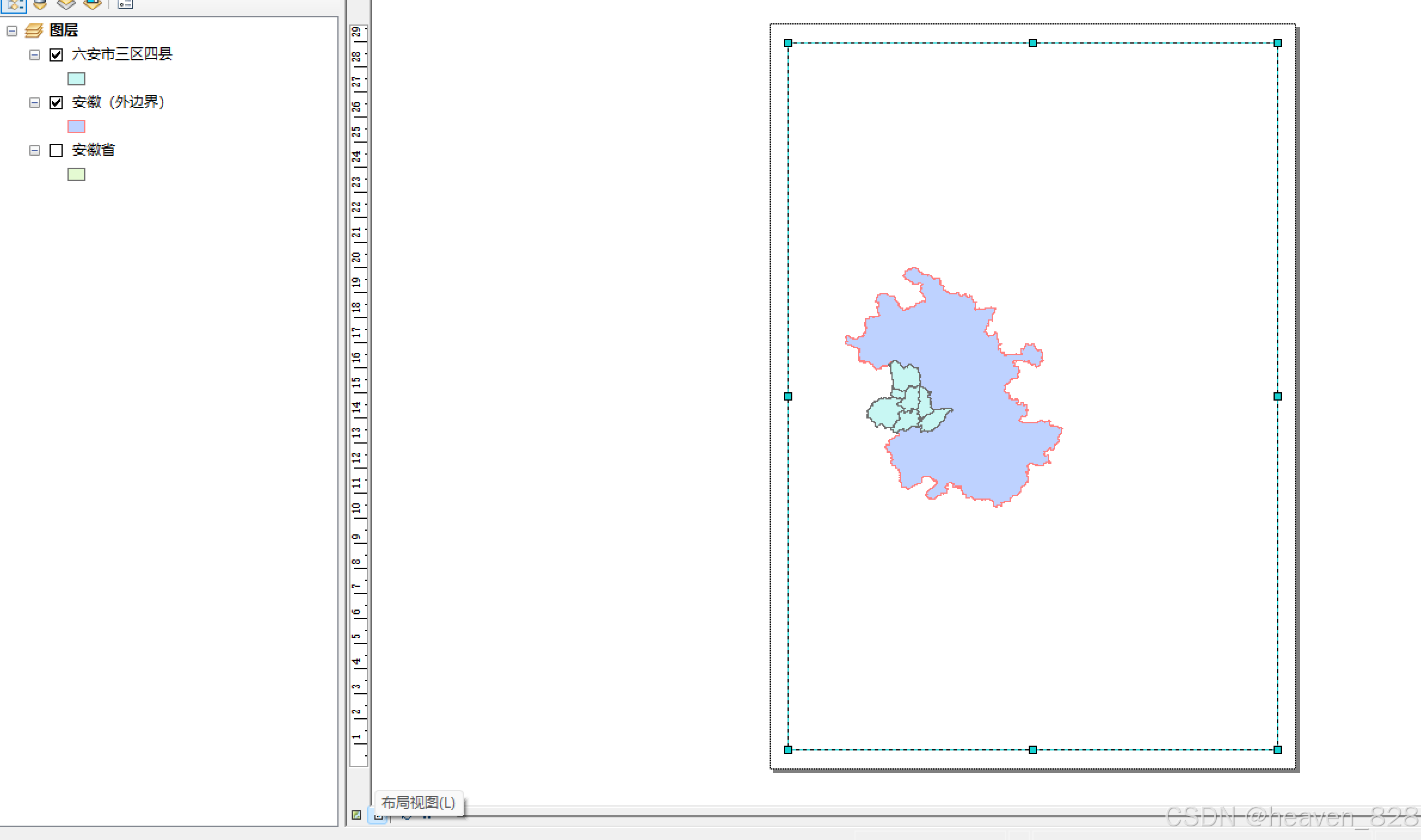

点击左下角【布局视图】，这个就是我们要出图的界面

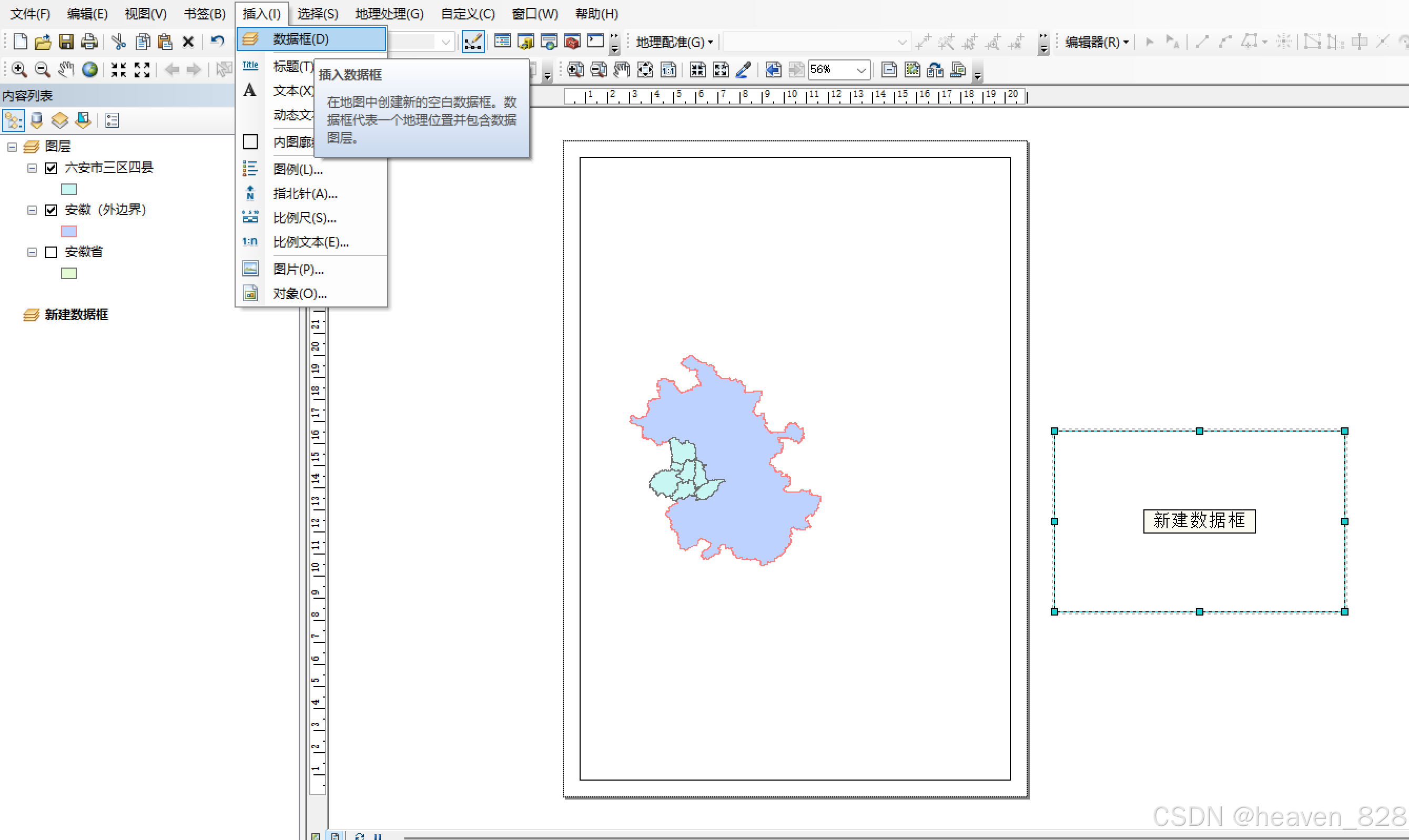

在上方菜单栏选择【插入】-【数据框】

右键页面空白处，选择【页面和打印设置】，这里取消勾选【使用打印纸张设置】，【宽度】设置为12，【高度】设置为9。大家可以根据需要自行设置。

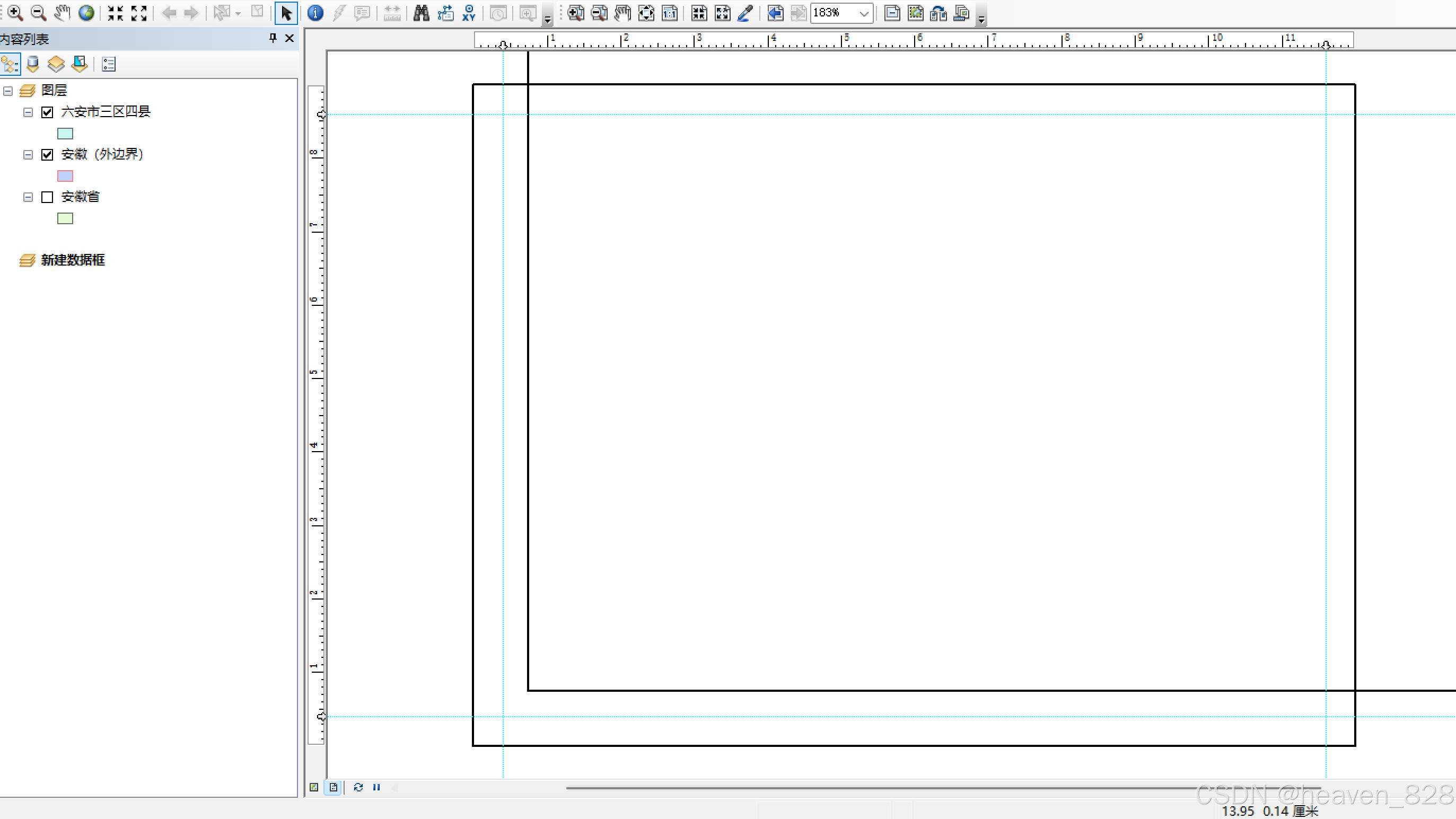

接下来，用标尺画参考线，给经纬度留出一定的页边距，这里我留的是0.4厘米

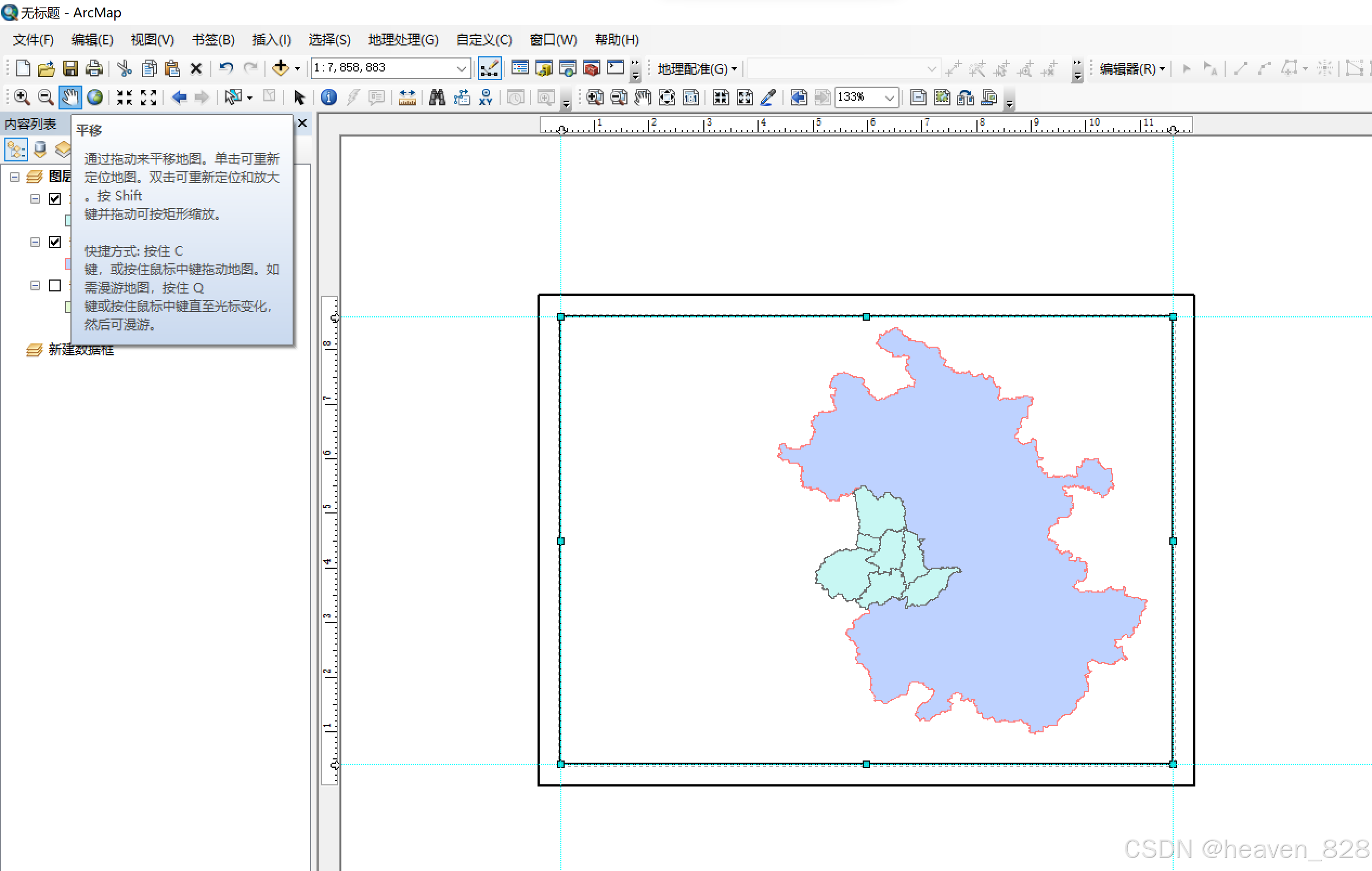

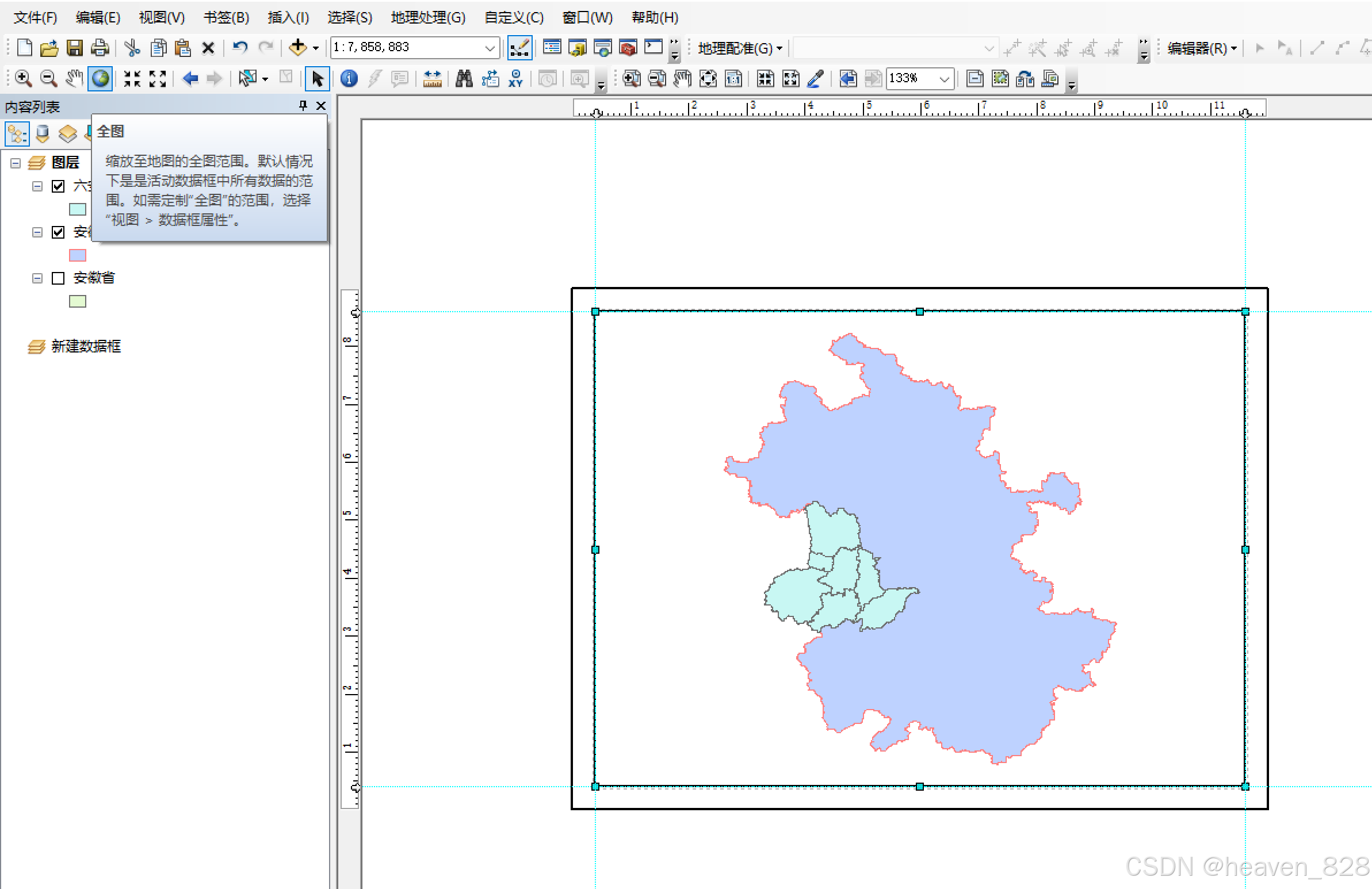

把带行政边界的图层缩小至参考线范围，这是可以看到地图没有完全显示，我们可以选择选中这个图层，点击左上角的【小地球】，就可以看到完整地图了

点击菜单栏【小手】可移动地图

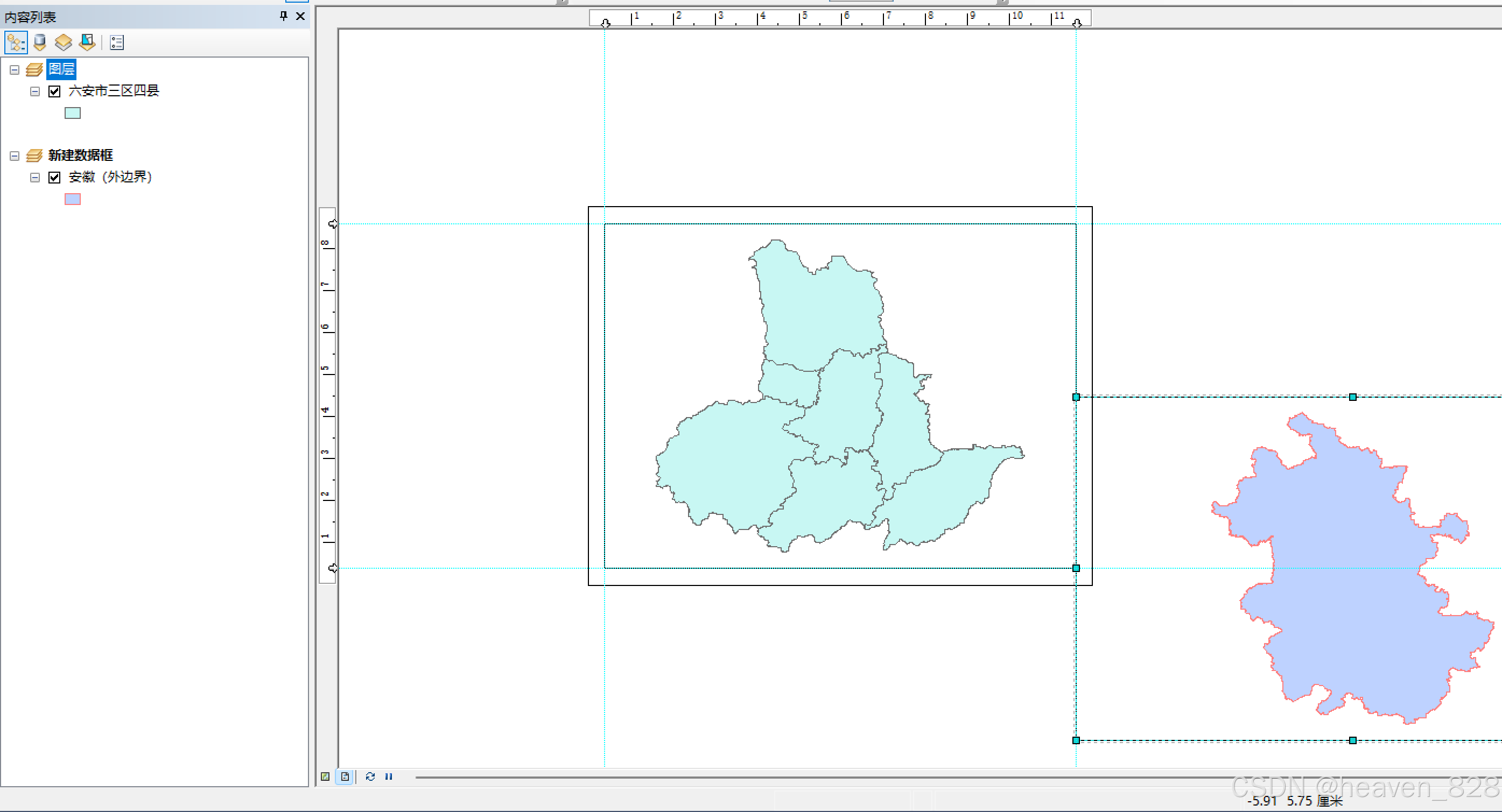

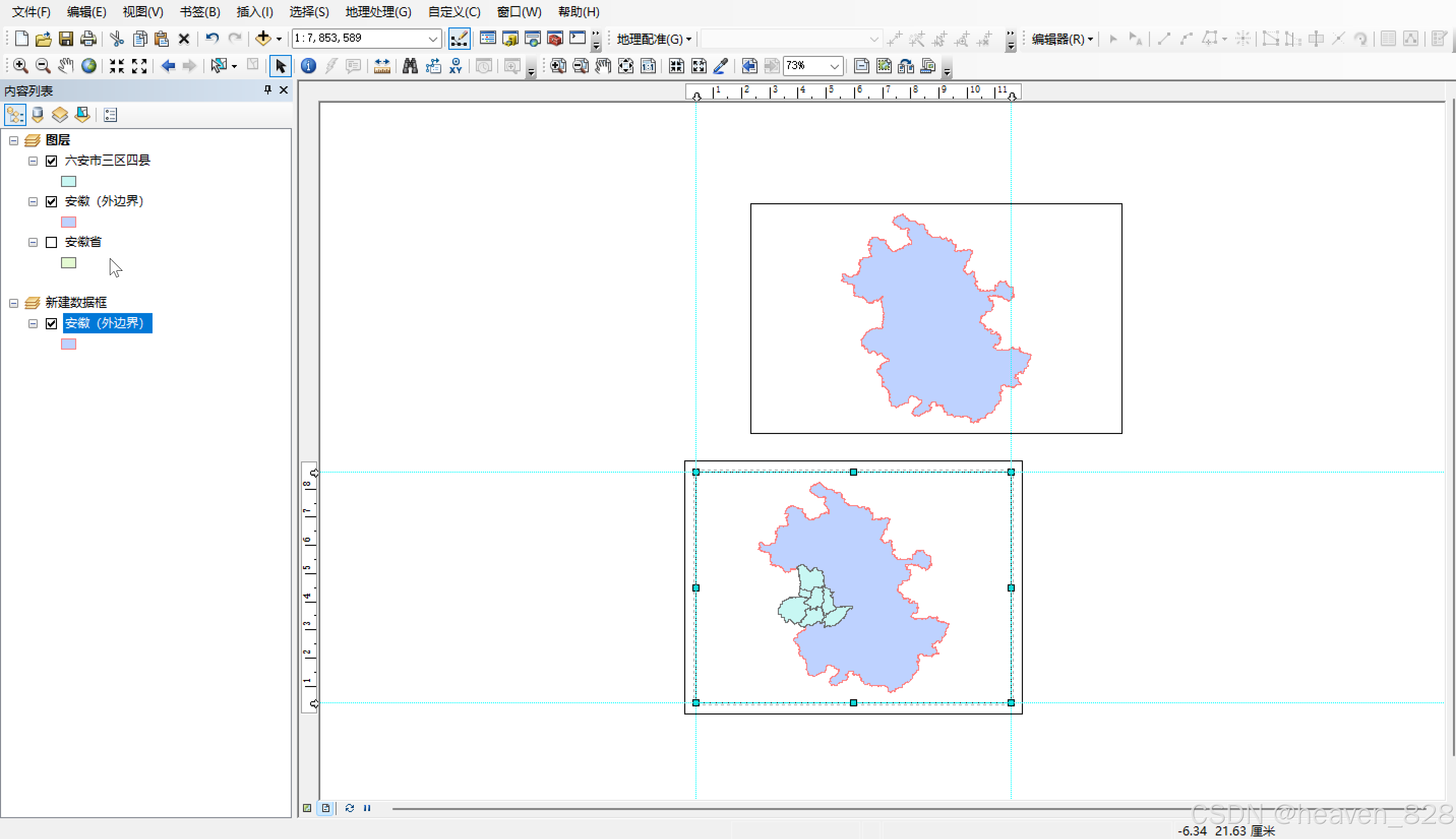

选中【安徽省（外边界）】下拉至【新建数据框】图层中，可以看到页面出现了另一个安徽省行政边界图

将【图层】中的【六安市三区四县】留下，其余的移除，再点击小地球，显示完整地图

2.设置投影坐标系

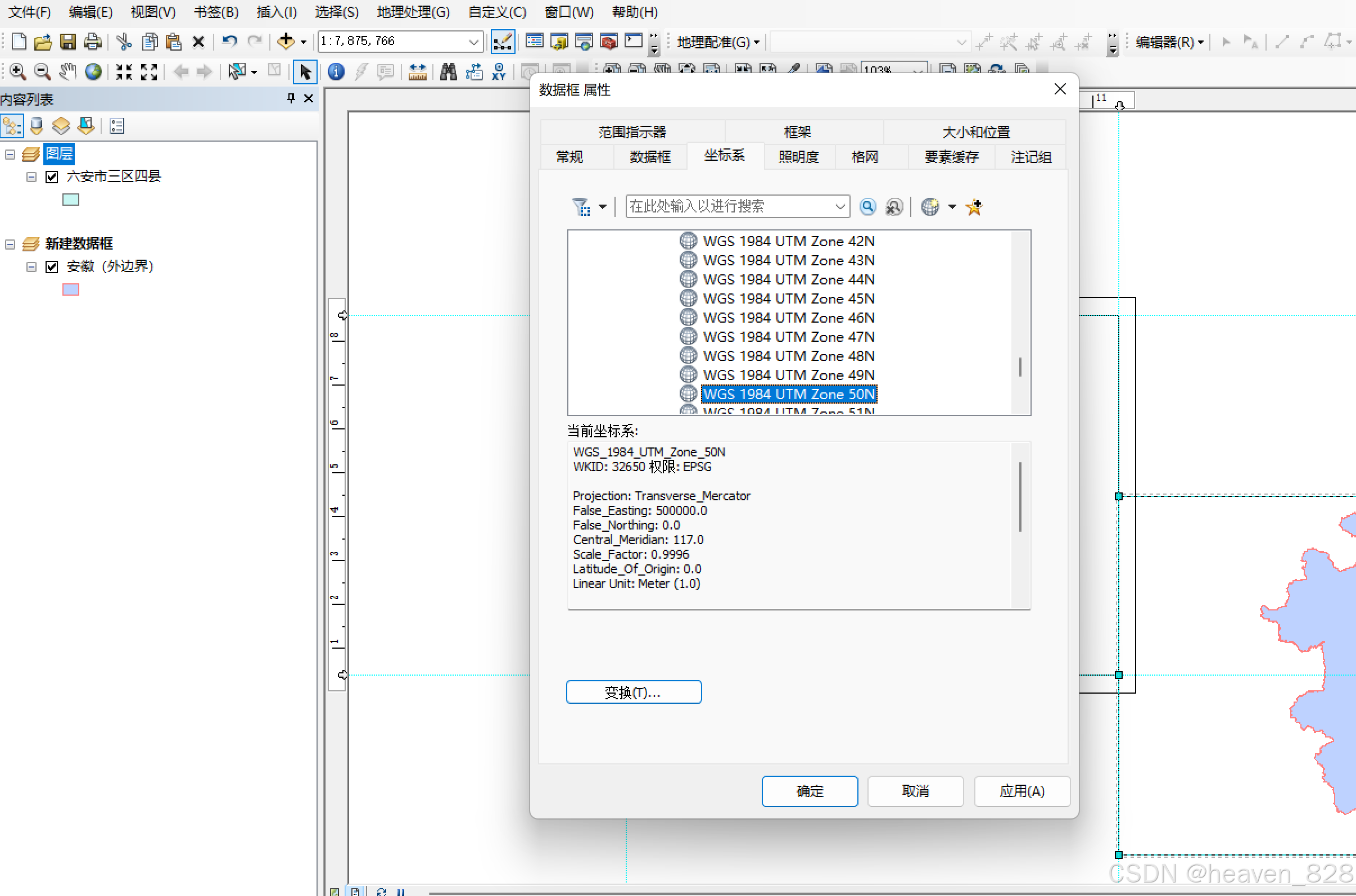

设置投影坐标系，右键点击【图层】-【属性】-【坐标系】-【投影坐标系】-【UTM】-【WGS 1984】-【Northern Hemisphere】-【WGS 1984 UTM Zone 50N】-【确定】，根据你所研究区域的经纬度确定合适的带号。【新建数据框】的投影坐标系的设置同上述操作。

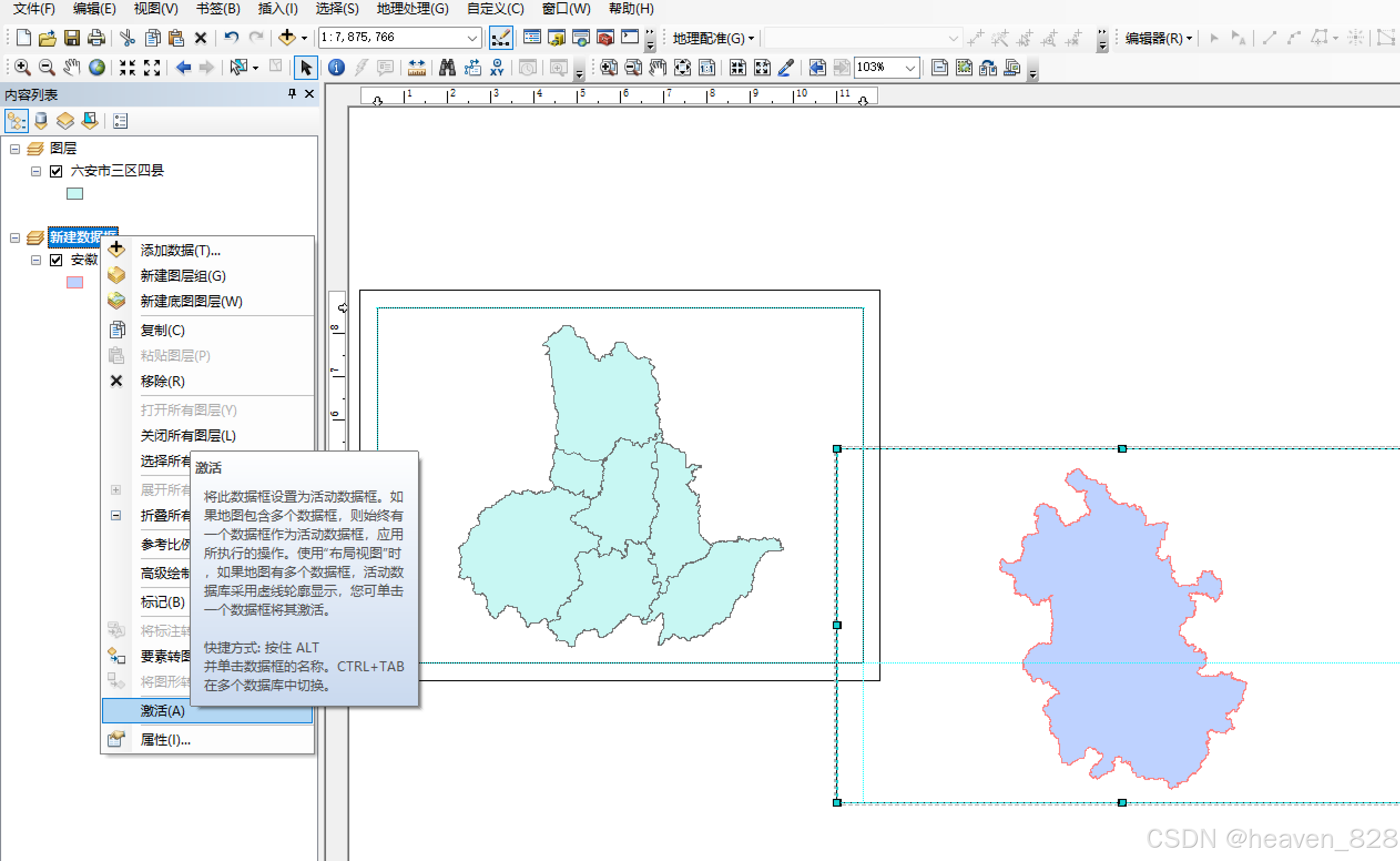

需要操作某一图层时，要先激活，比如接下来我需要缩小【新建数据框】中的【安徽省（外边界）】，右键点击【新建数据库框】-【激活】即可

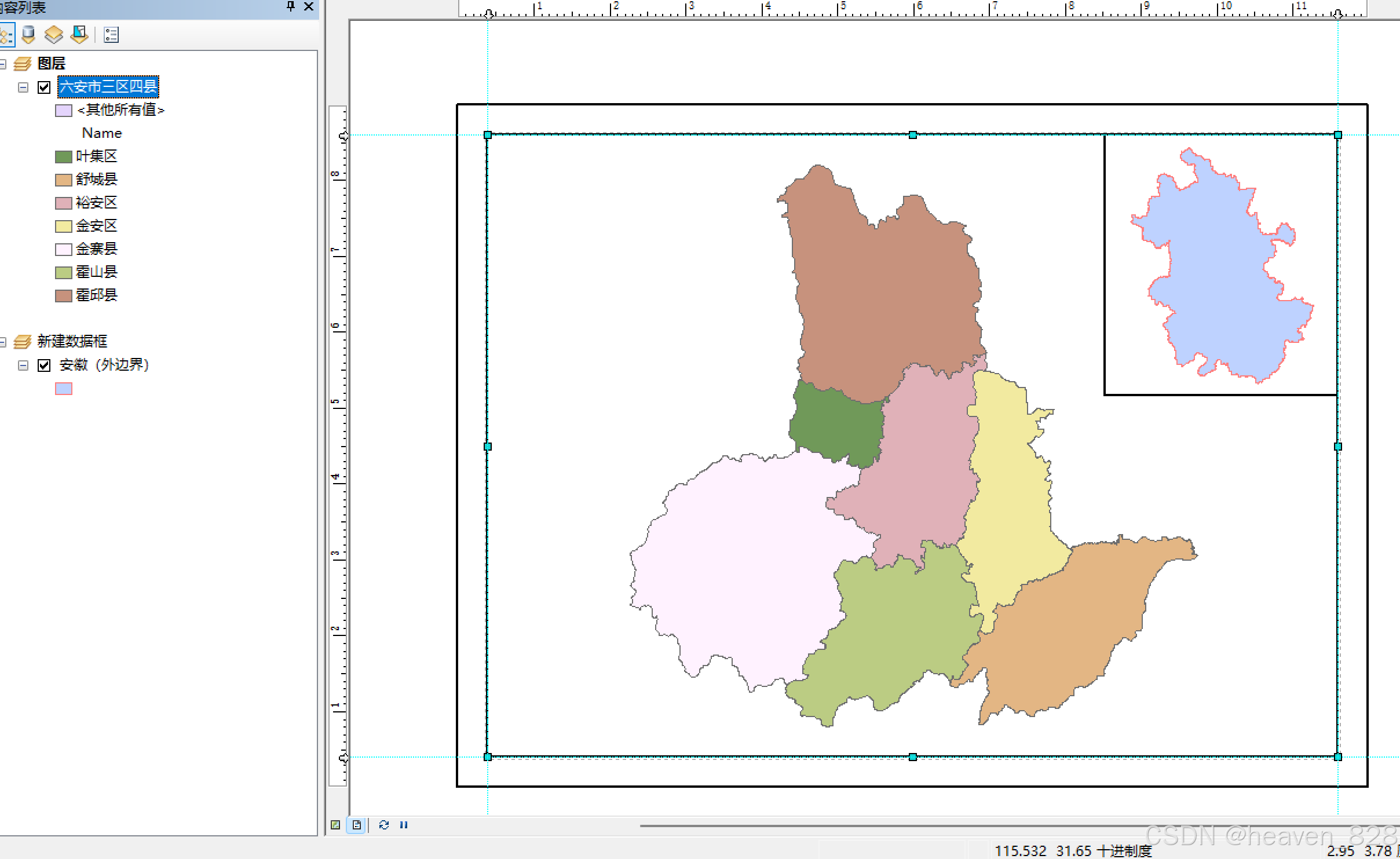

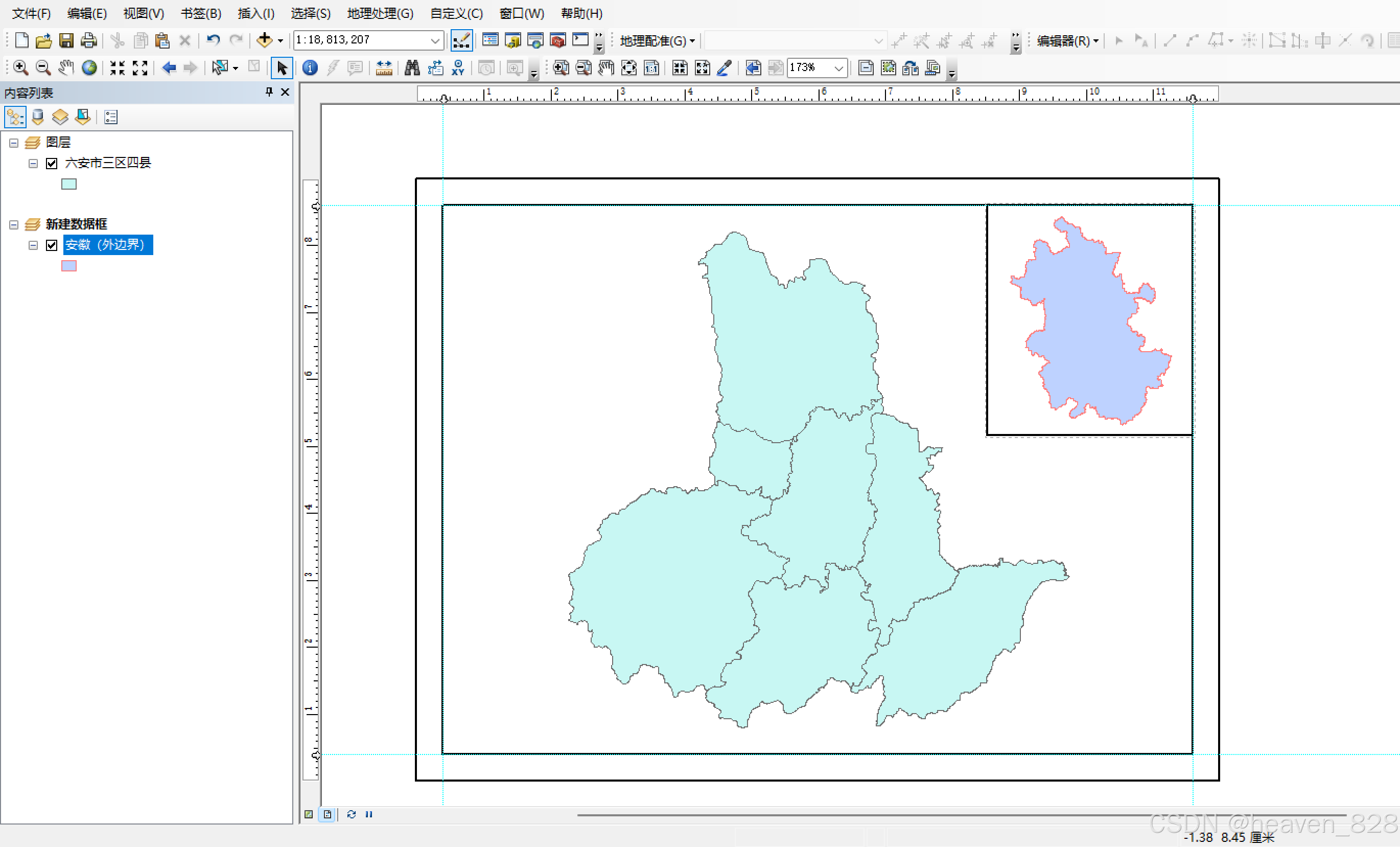

将【安徽省（外边界）】调整到合适的大小

3.设置符号系统

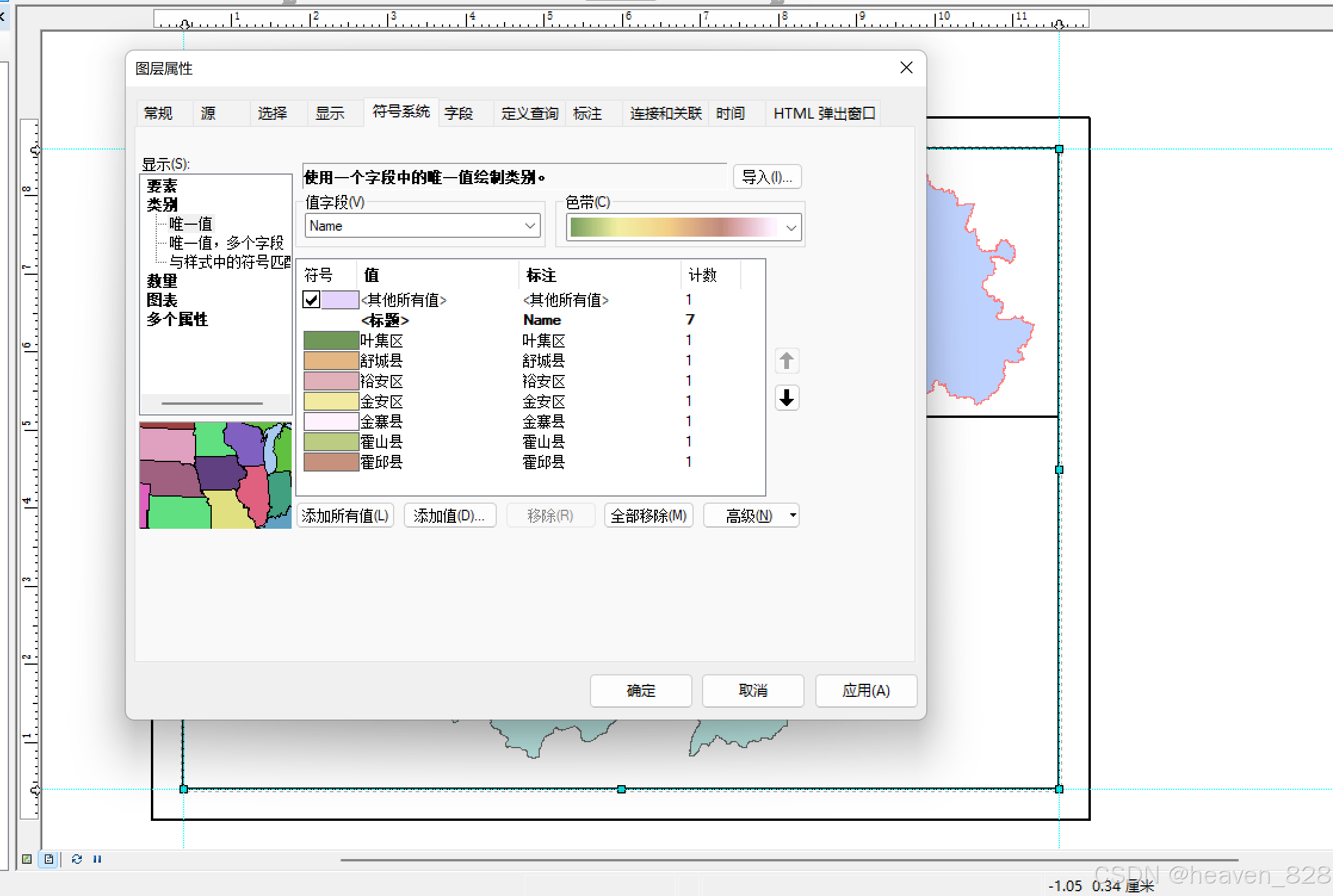

右键点击【图层】-【激活】，右键点击【六安市三区四县】-【属性】-【符号系统】-【类别】-【唯一值】-【值字段】-【NAME】-【添加所有值】，可以看到不同颜色表示不同的区县，点击【色带】可以更改颜色

4.设置文字标注

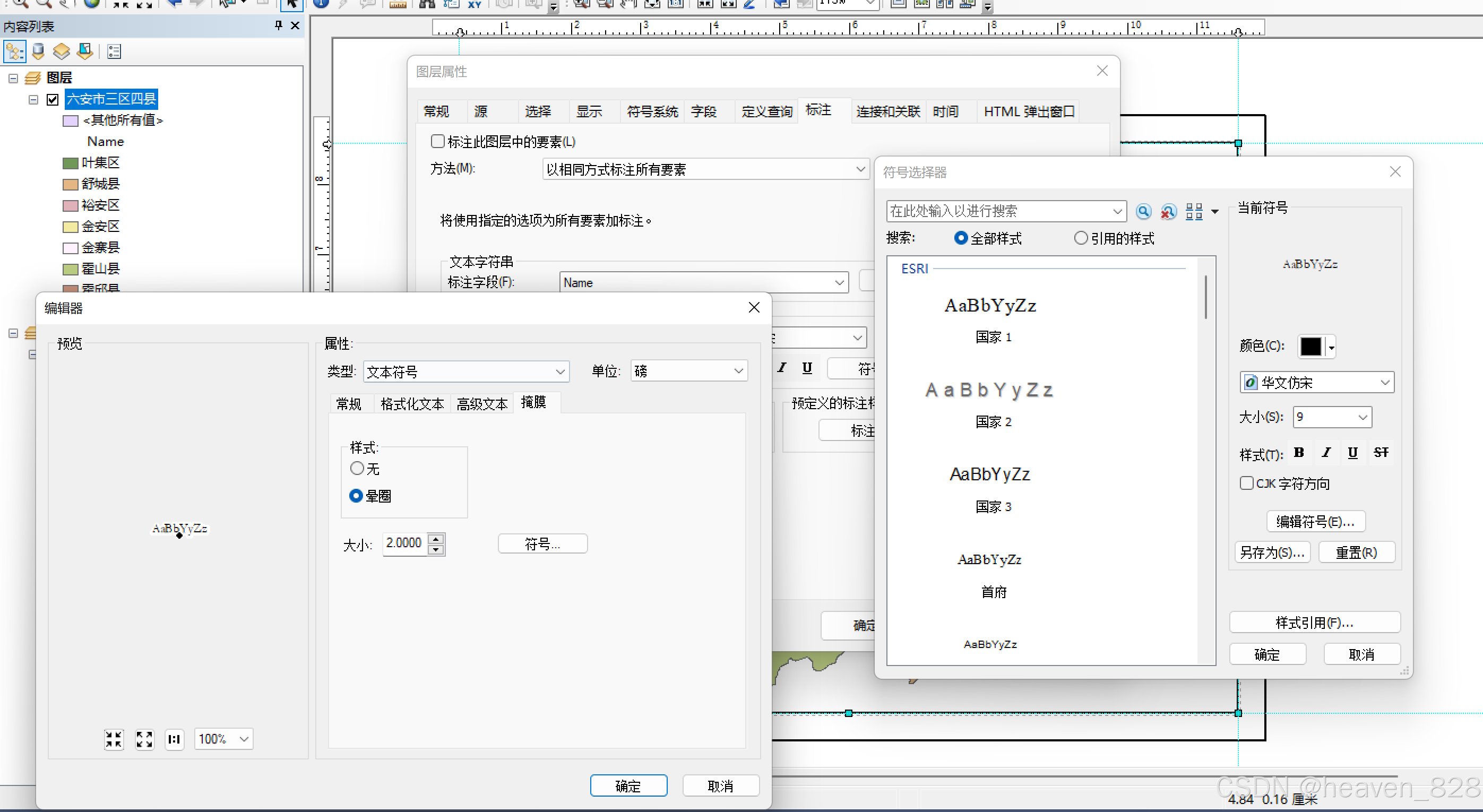

右键点击【六安市三区四县】-【属性】-【标注】-【文本符号】-【符号】-【编辑符号】，这里可以调节标注字体的大小、颜色等，点击【掩膜】-【晕圈】，可以给文字加上一圈晕染效果，可根据需要自行调整。

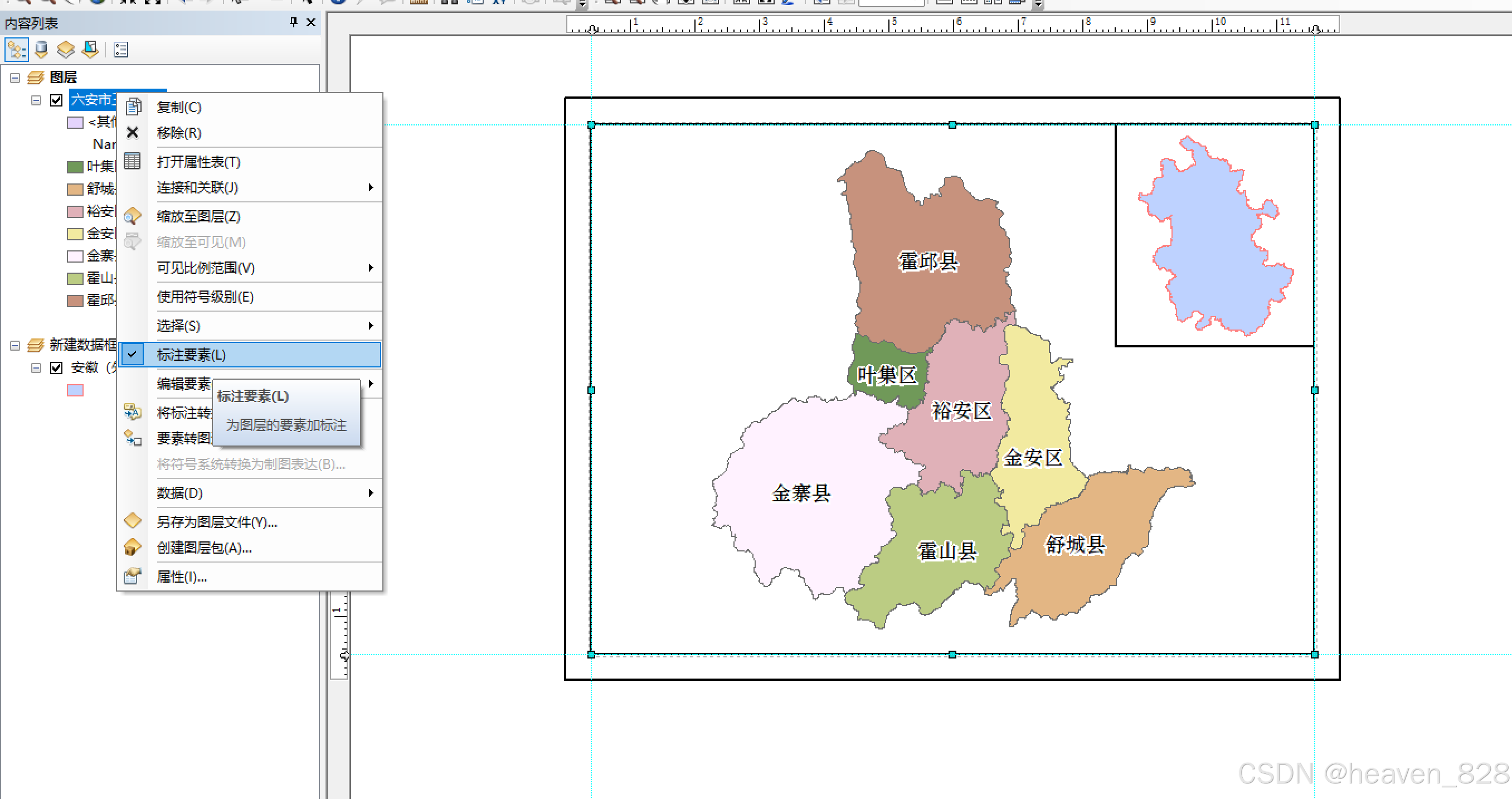

调整好后，右键点击【六安市三区四县】-【标注要素】，就显示出来了

5.设置数据框属性

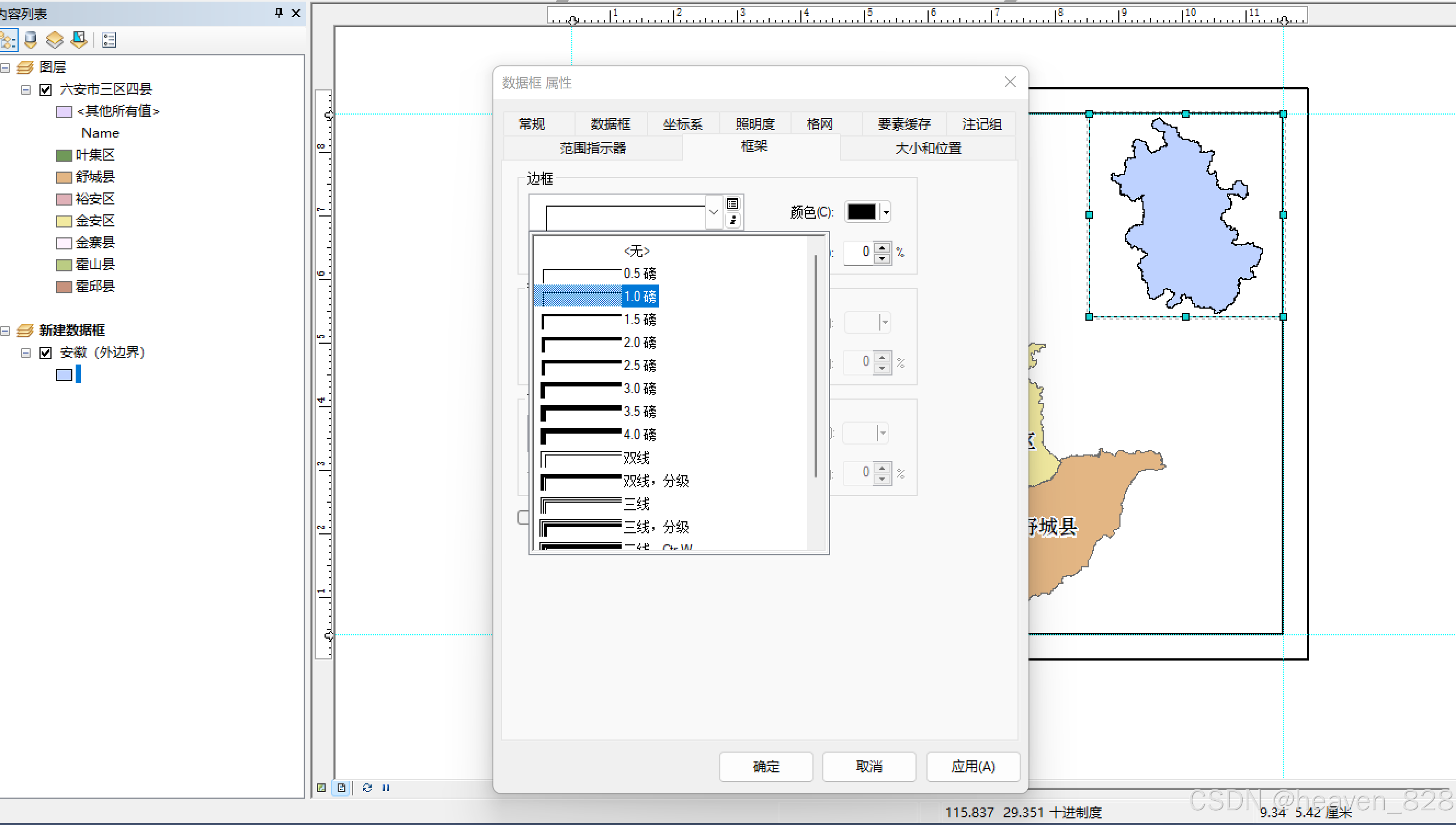

激活【新建数据框】，右键-【属性】-【框架】，这里可以调整数据框的边框粗细和颜色

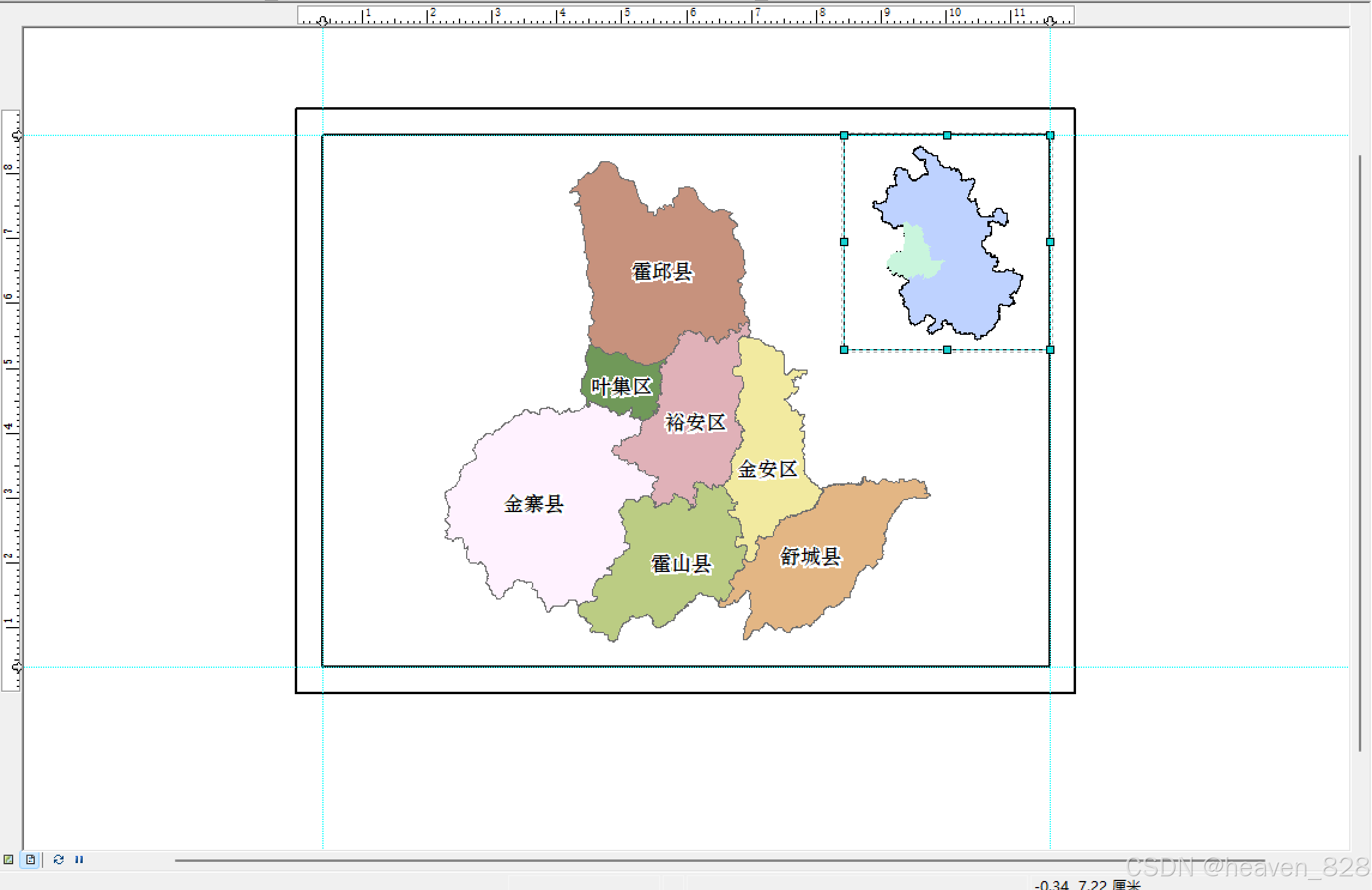

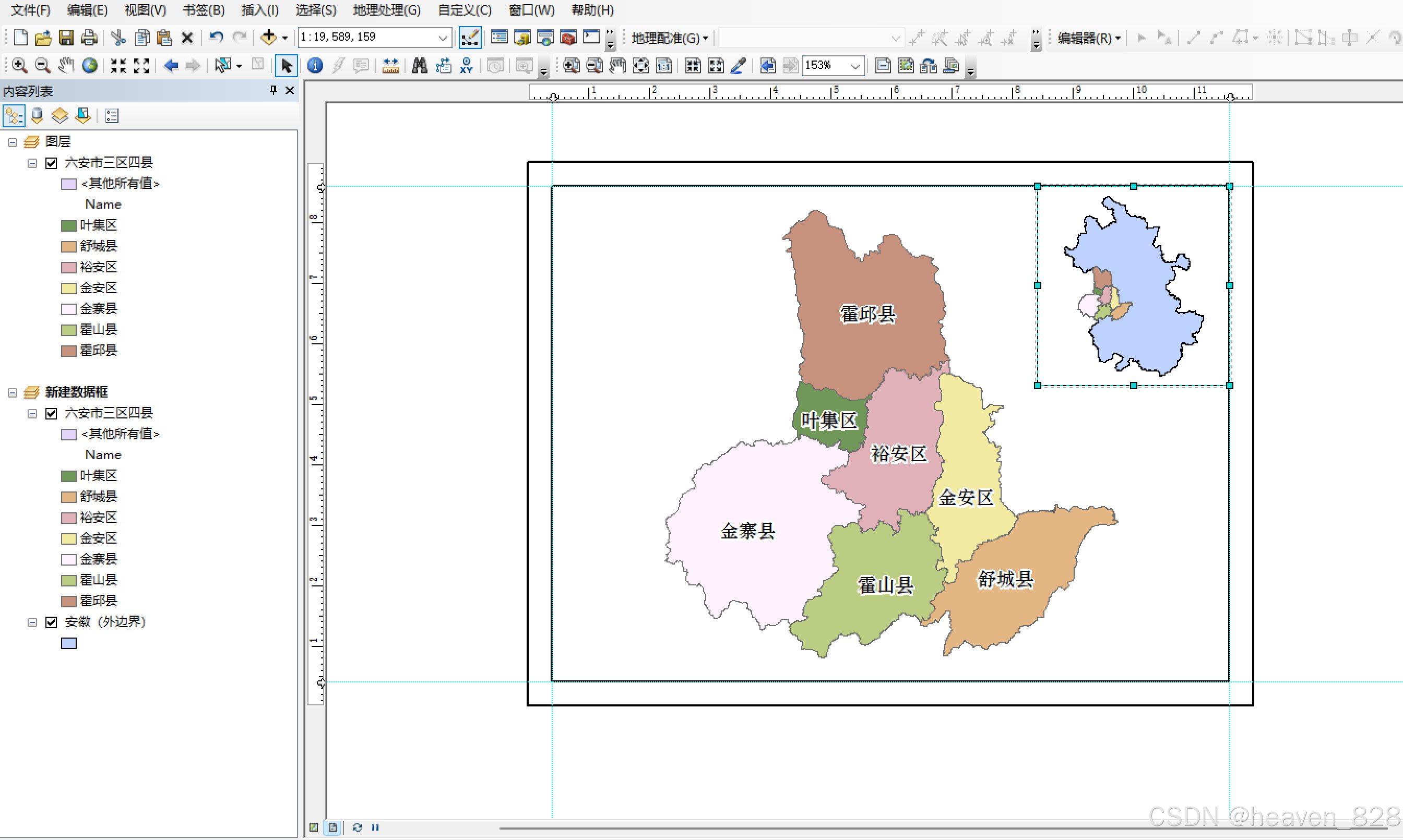

将【图层】中的【六安市三区四县】下拉至【新建数据框】，可以看到右上角数据框中显示出六安市行政边界

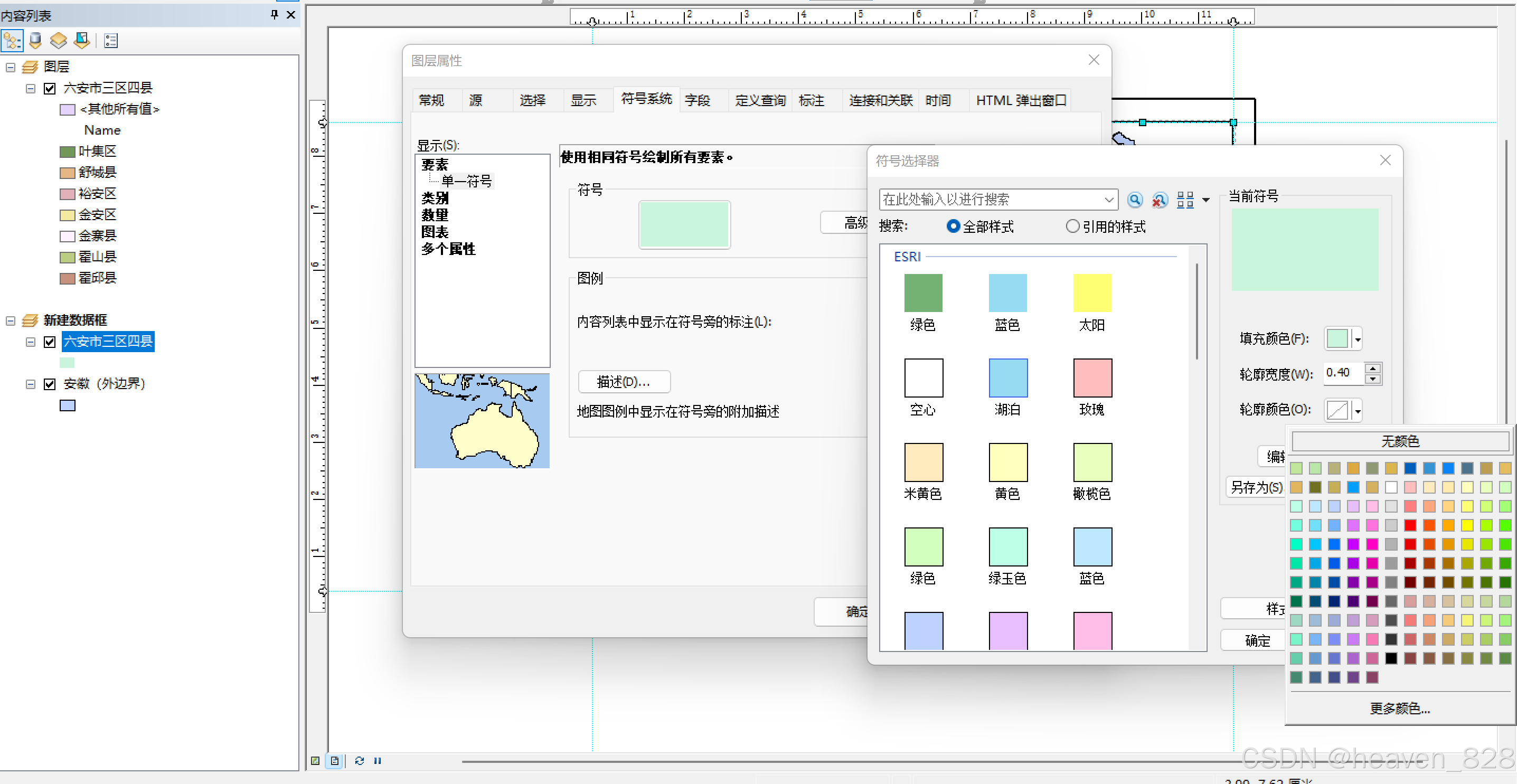

右键新建数据框下的【六安市三区四县】-【属性】-【符号系统】-【要素】-【单一值】，点击色块，可以更改颜色，我们将轮廓调为无颜色，点击确定

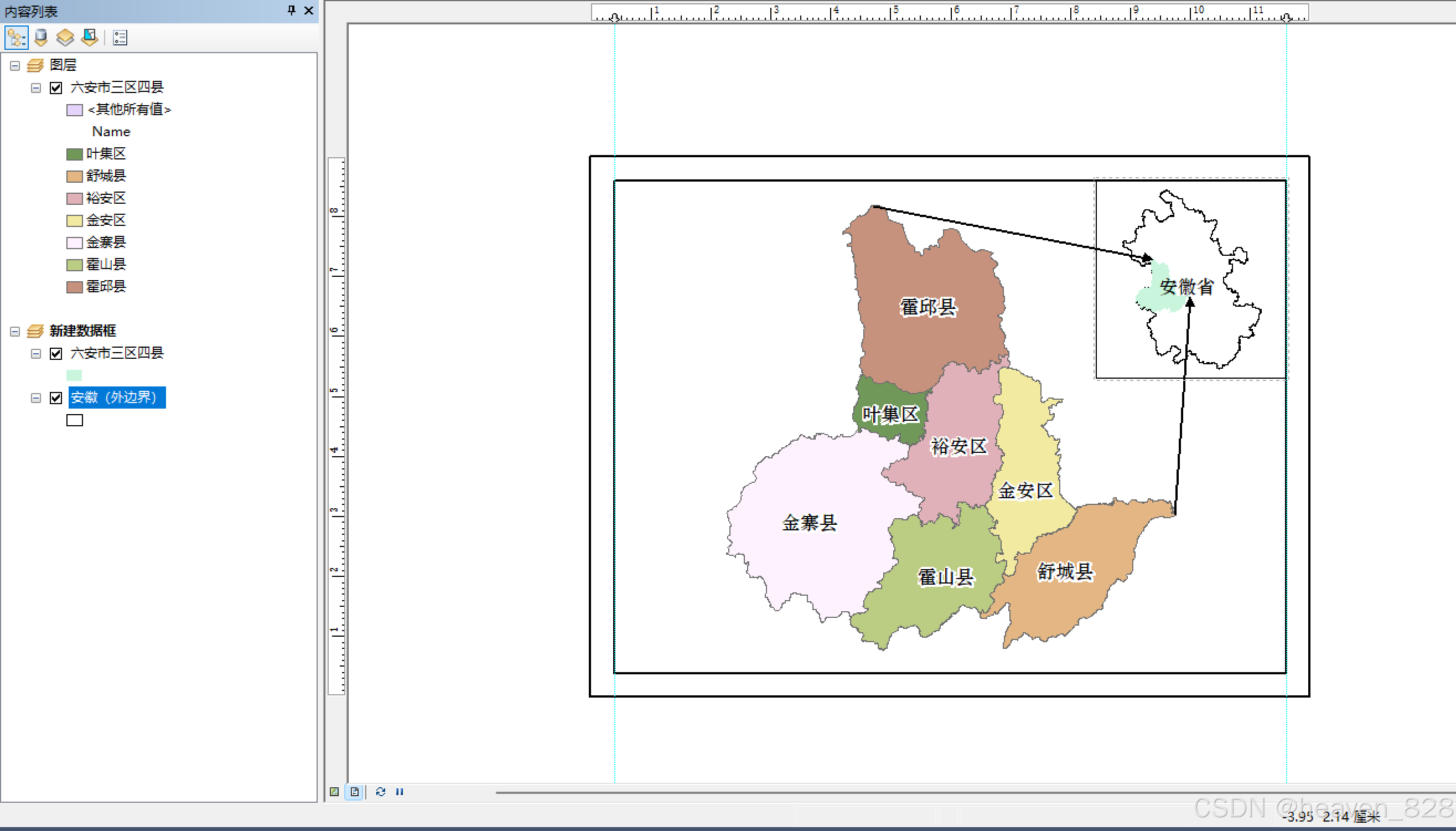

6.绘制指示线

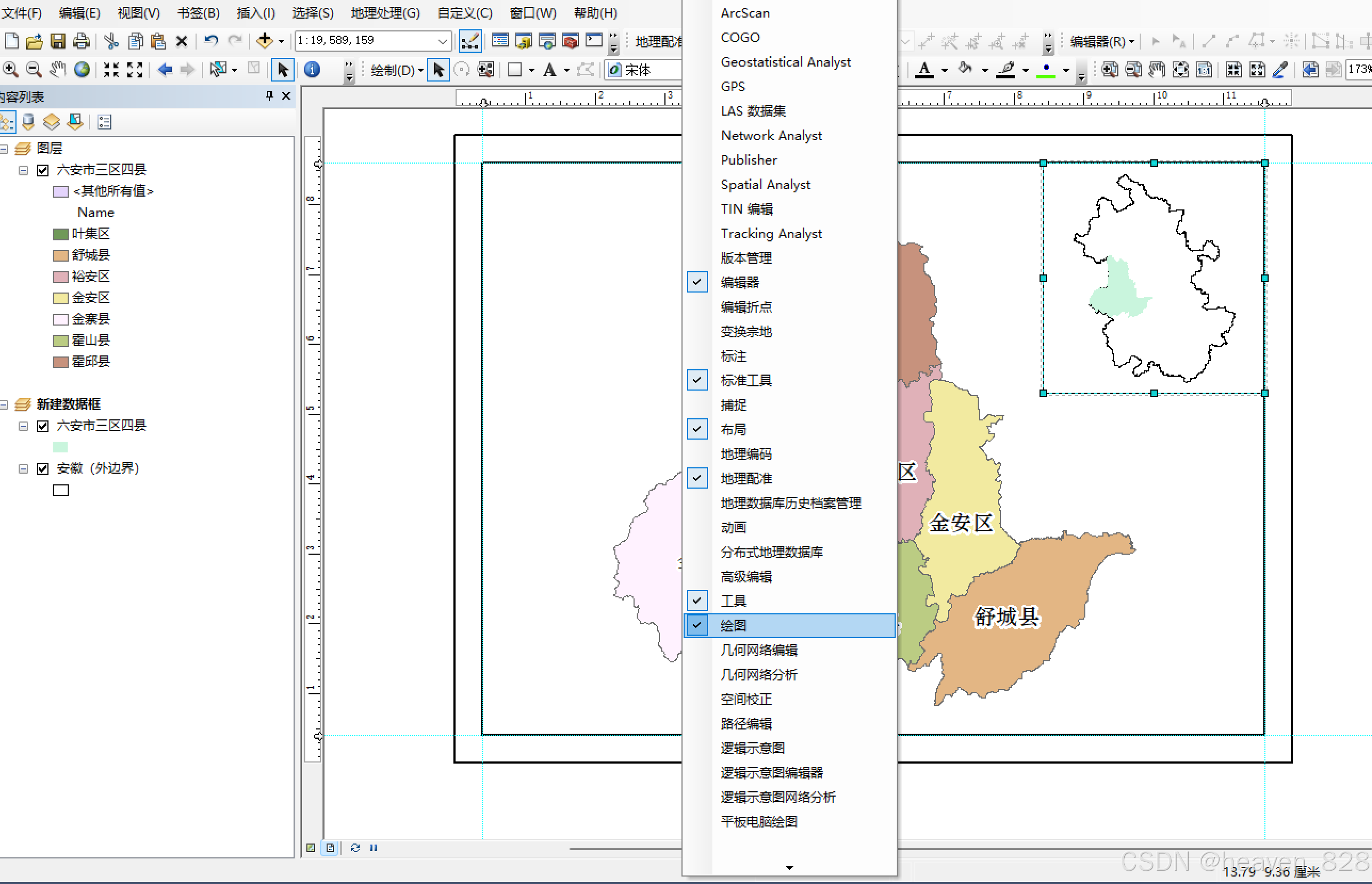

下一步，添加指示线，点击空白，选择【绘图】

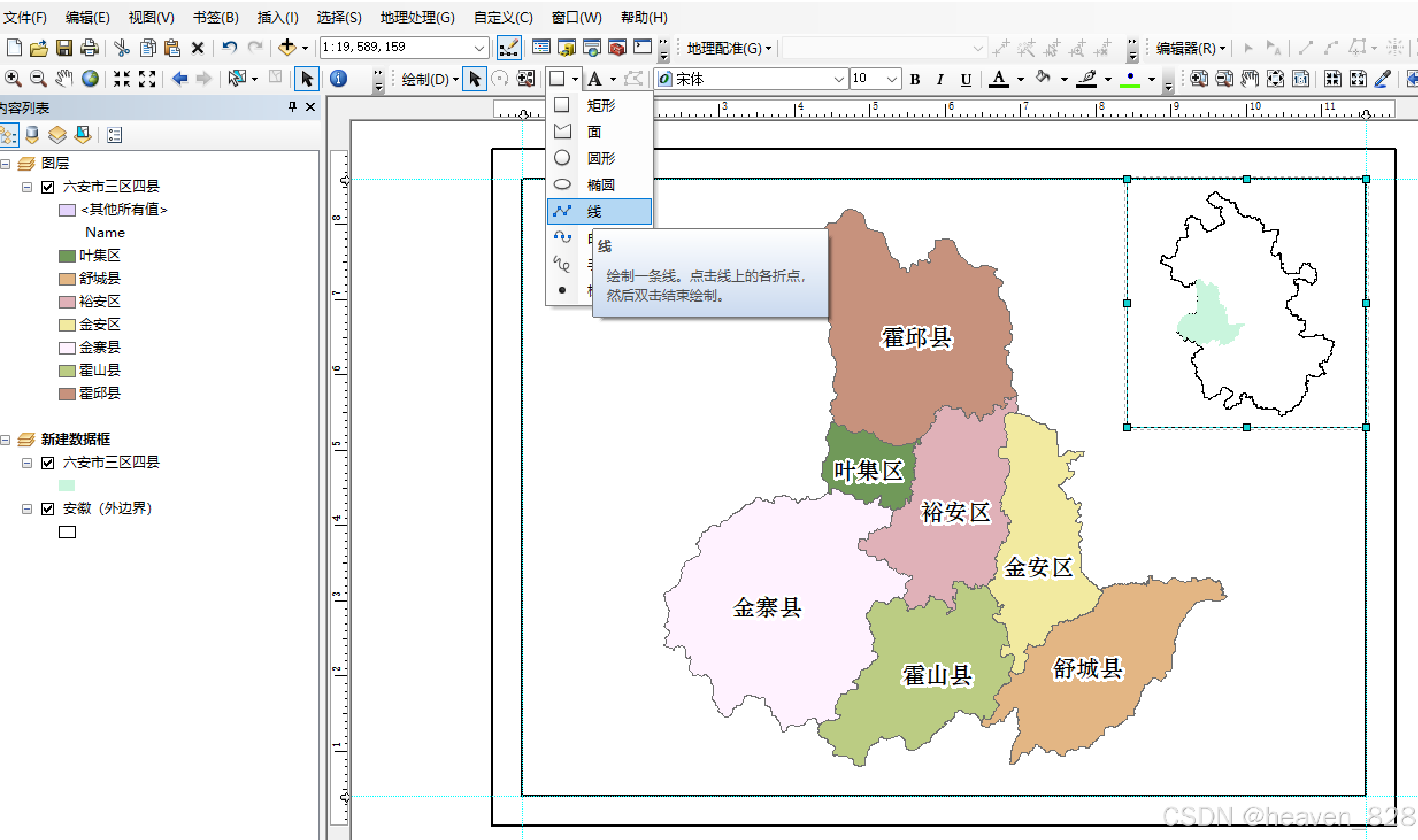

在【绘图】中选择【线】

选择合适的位置点开始绘制线，一般是比较突出的端点，但绘制过程中发现线总是自动靠齐边界线，清除参考线就可以了，绘制完双击线即可

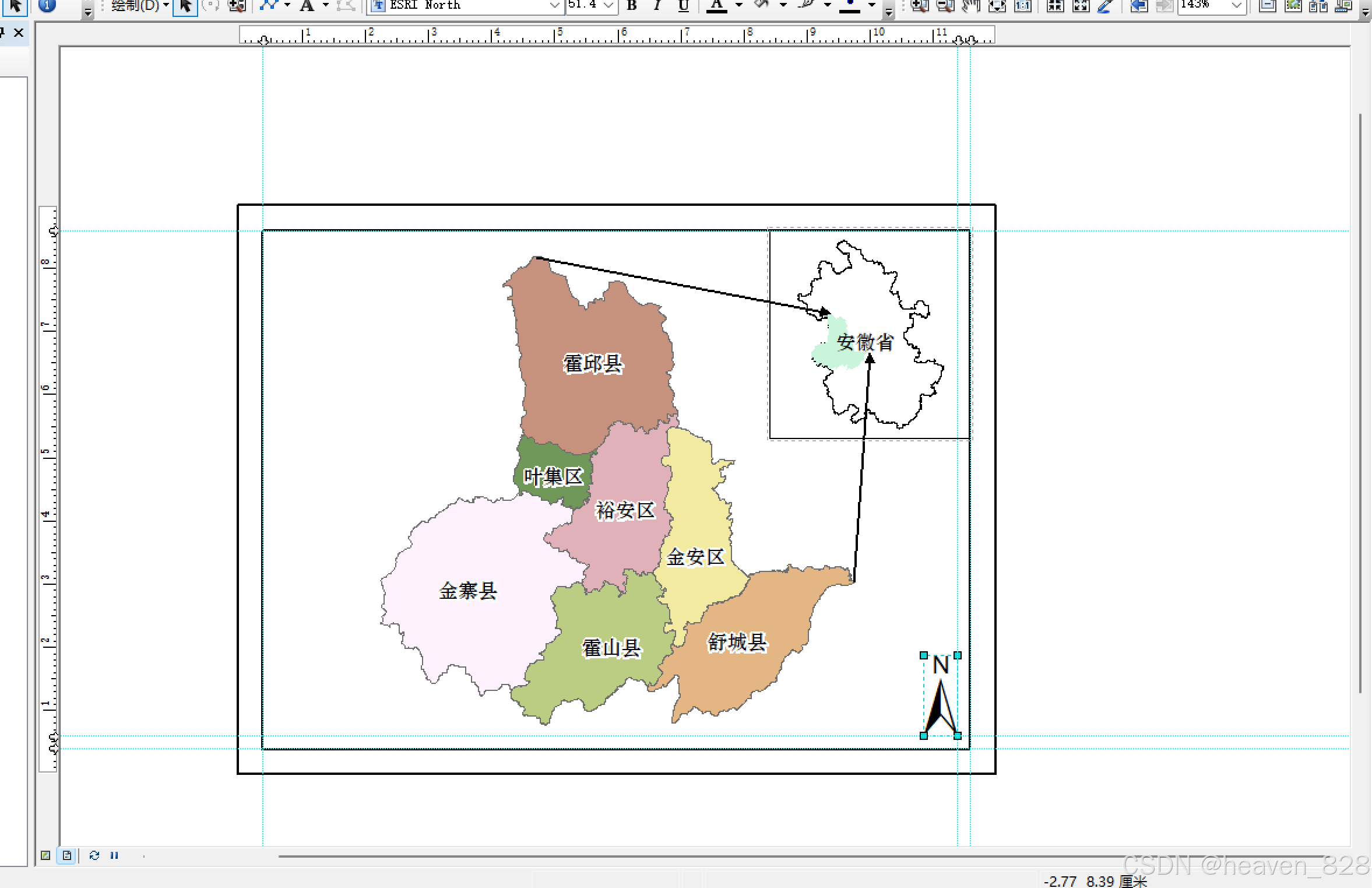

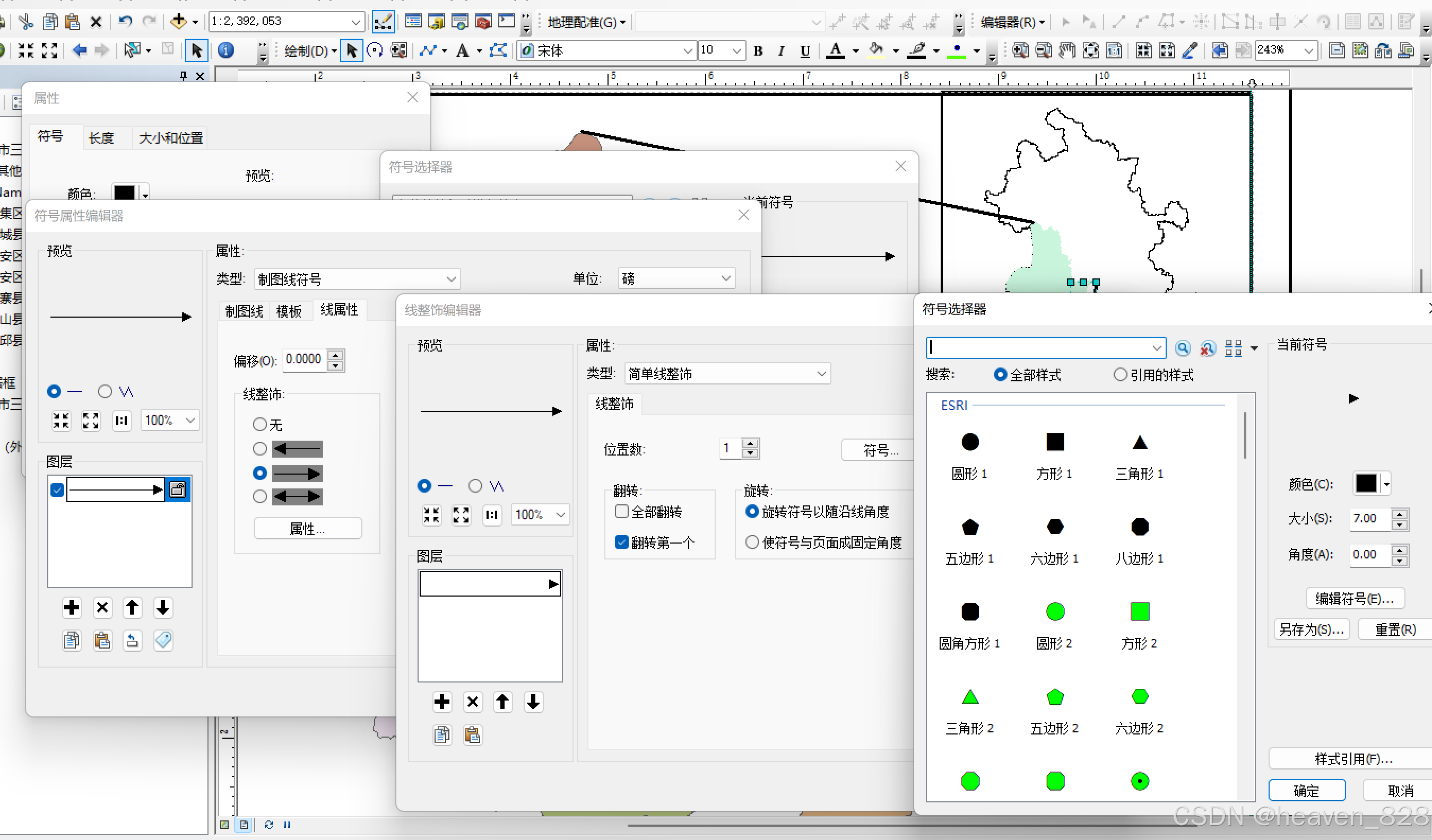

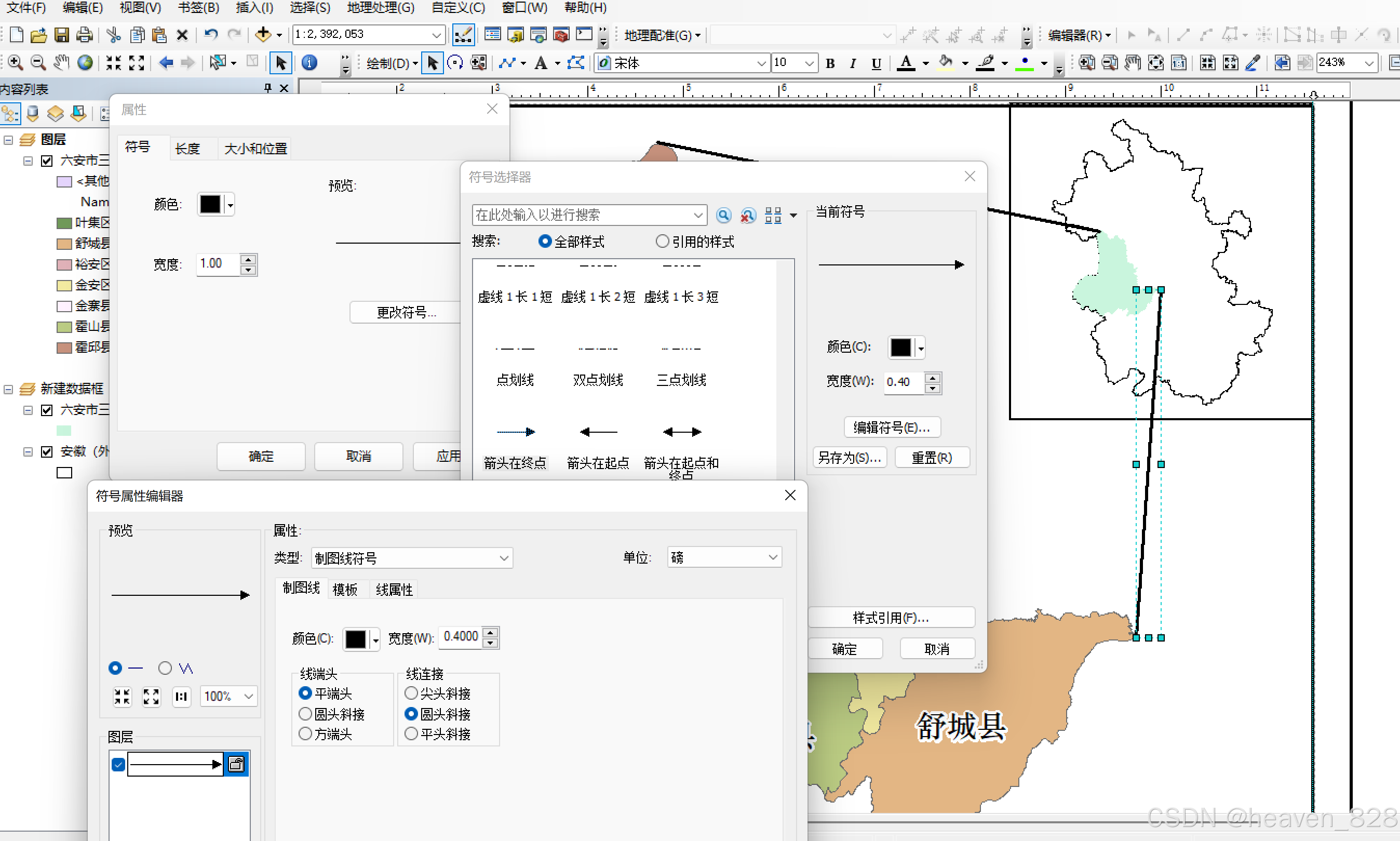

接下来为线加上箭头，选中线-右键【属性】-【更改符号】-【箭头在终点】-【编辑符号】，可调整颜色和粗细

再点击【线属性】-【属性】-【符号】，可以更改箭头的大小

根据需要调整到合适的颜色大小

7.添加指北针、比例尺、图例

指北针

在菜单栏选择【插入】-【指北针】-【确定】，选择合适的指北针，可以借助参考线，将指北针调整到合适的位置

比例尺

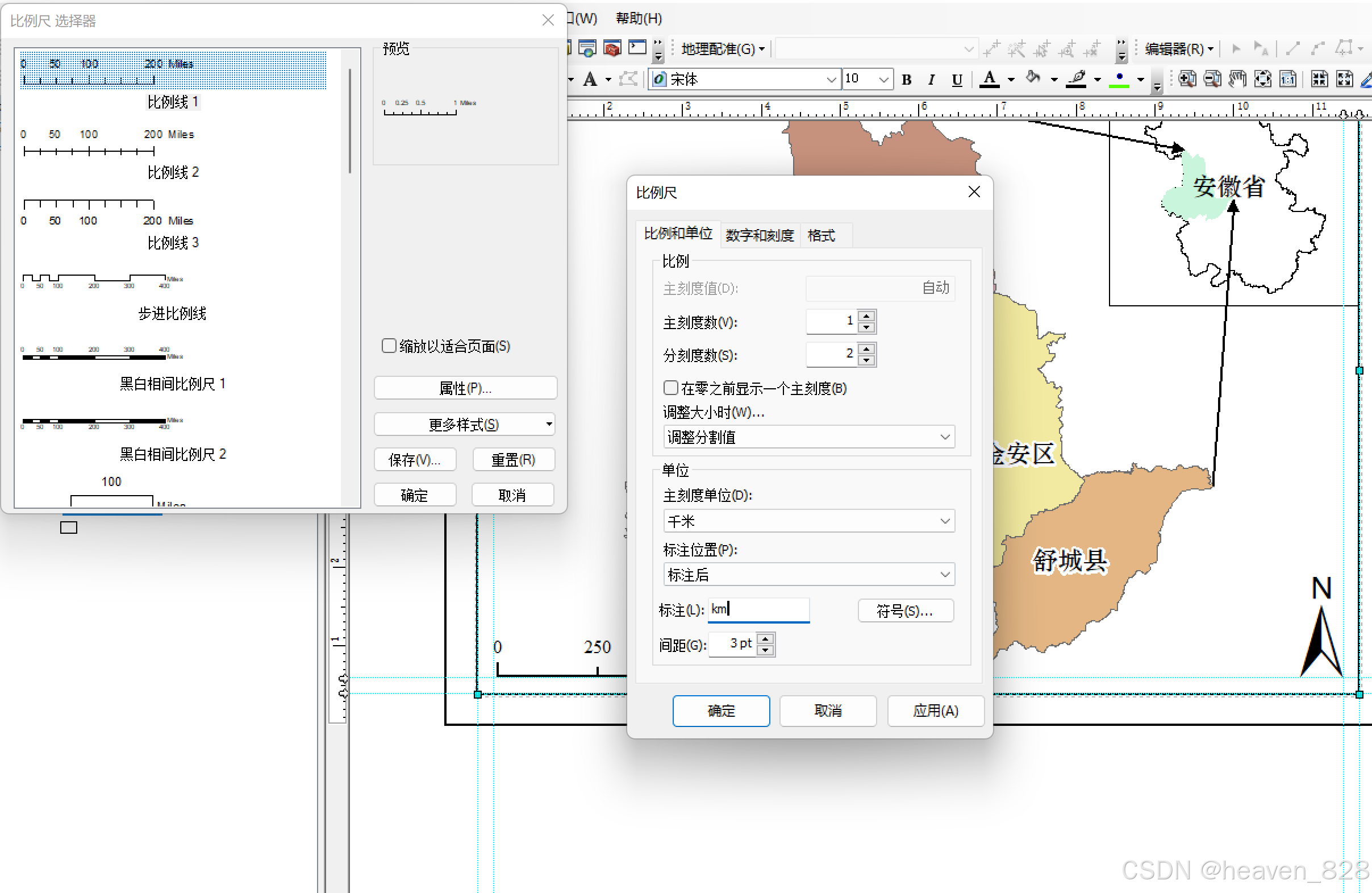

同样【插入】-【比例尺】-【属性】，可以调整比例尺的属性，这里我选择一个简单的比例尺，【主刻度】设置为1，【分刻度】设置为2，【主刻度单位】设置为【千米】，【标注位置】选择【标注后】，【标注】设置为km，其他的根据需要自行设置

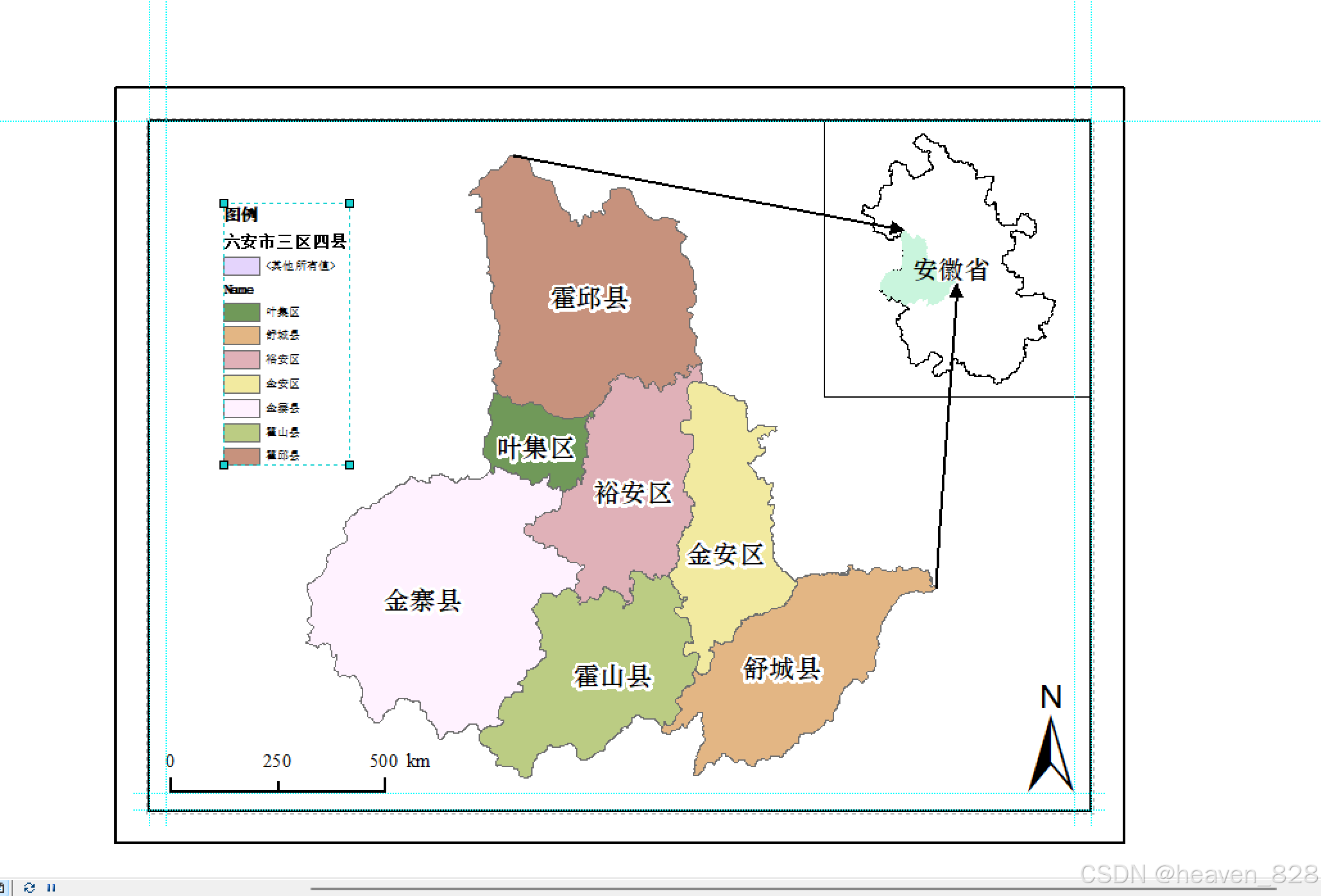

图例

选择【插入】-【图例】，可以设置图里属性，不设置的话一直选择【下一页】

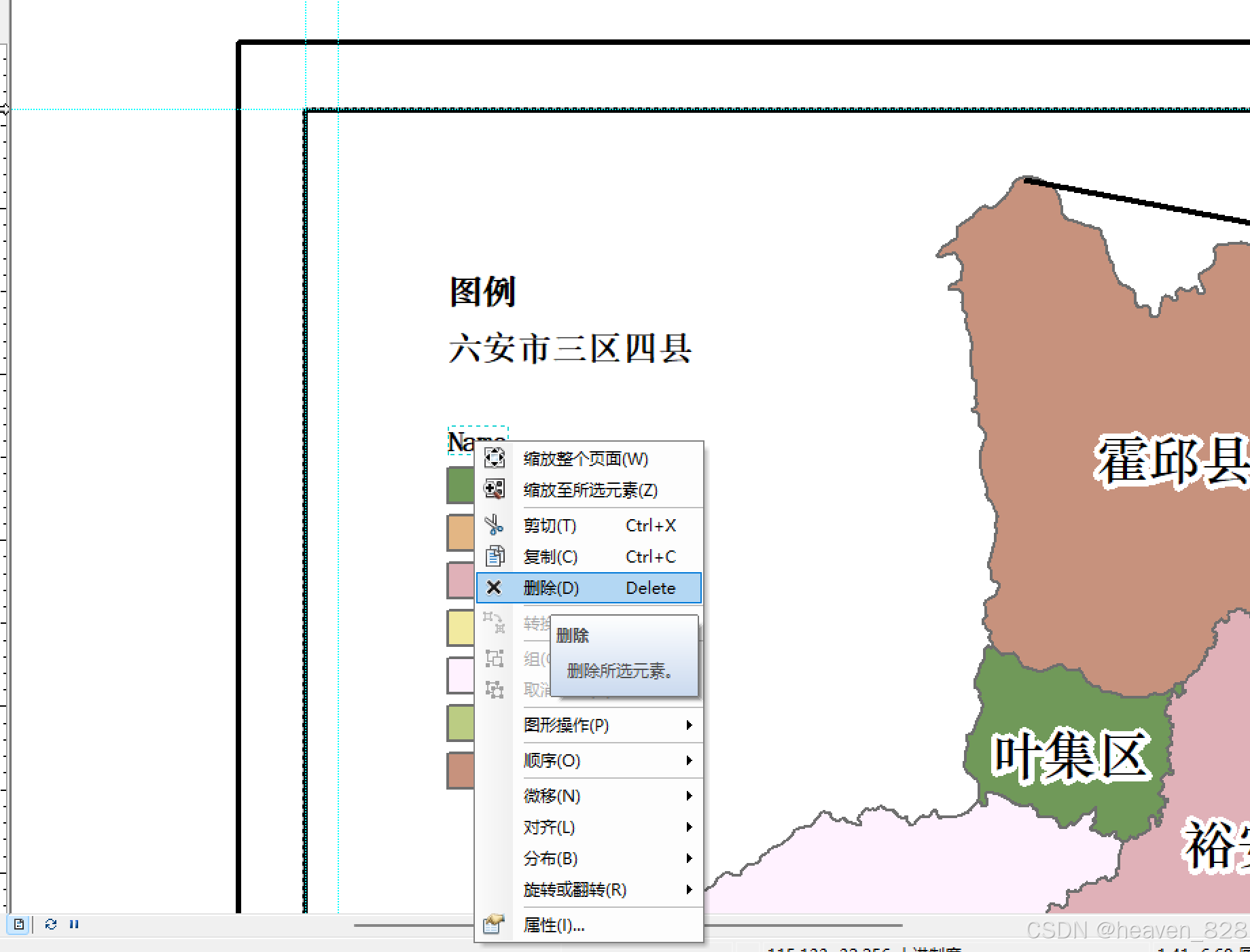

这时的图例比较小，还有一些我们不需要的文字和色块，选中图例，右键点击【转换为图形】，再次右键选择【取消分组】，点击取消分组后的单个元素，可以修改文字或者删除


修改后，选中所有要素，右键【组】，调整合适大小和位置即可

8.设置经纬线

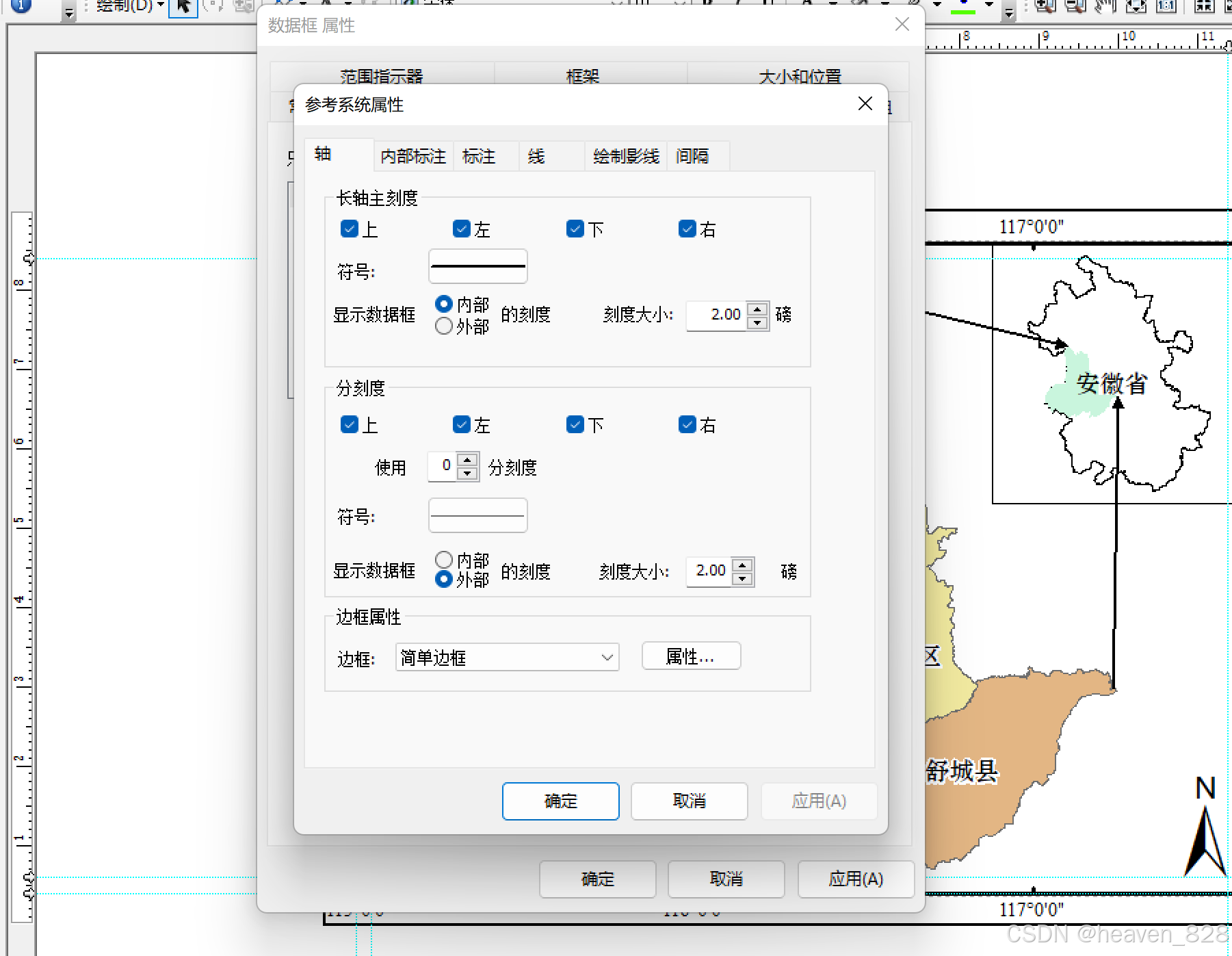

激活【图层】-右键点击【属性】-【格网】-【新建格网】-一直点【下一页】直至【完成】-点击【属性】，【轴】设置为如下图

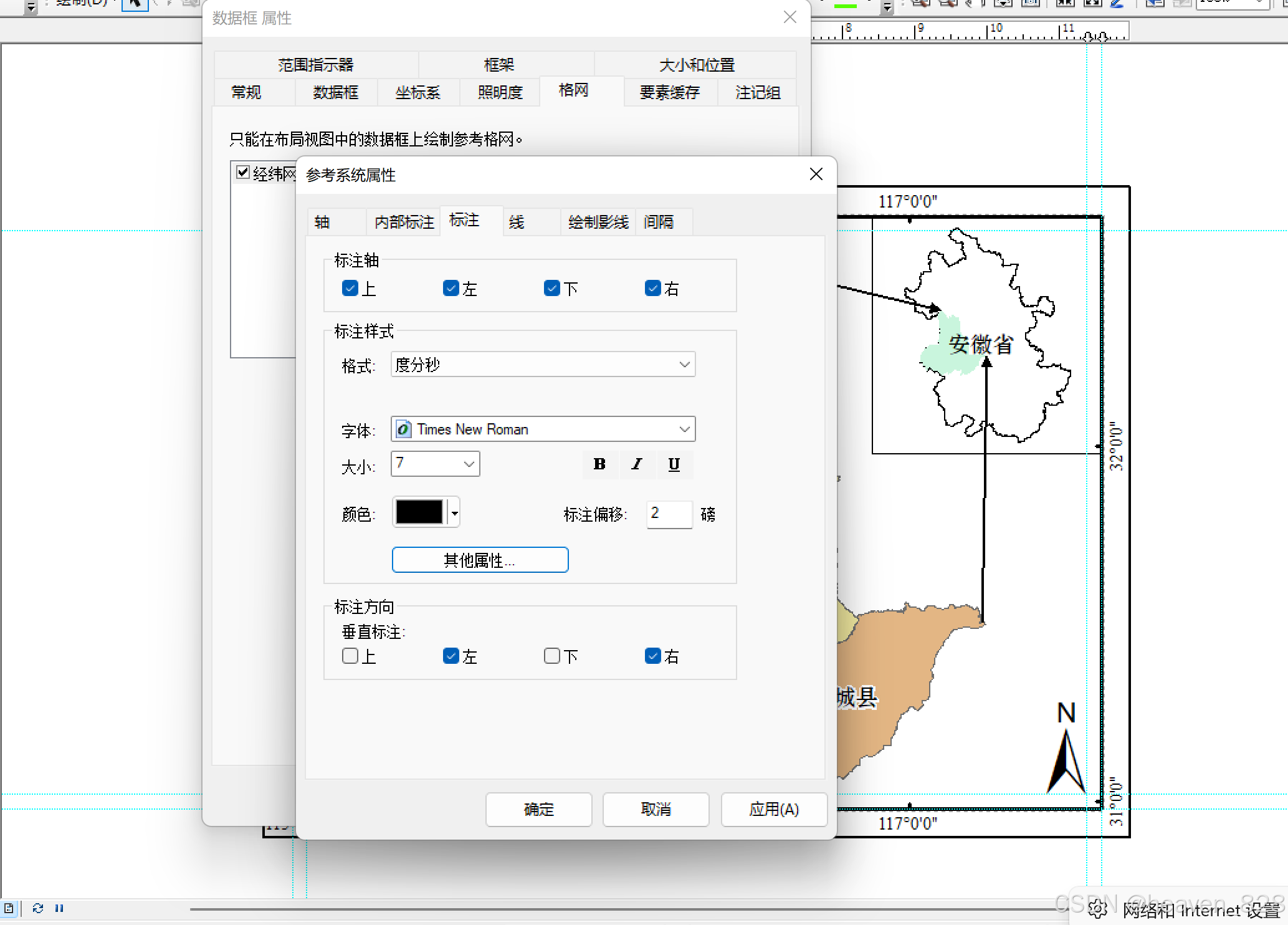

【内部标注】中间隔设置为1，【标注】-【其他属性】-取消勾选【显示坐标方向标注】，取消勾选【显示零分钟】和【显示零秒】
【标注偏移】设置为2，【垂直标注】勾选【左】【右】

【线】-【不显示线或刻度】，【间隔】-【X轴】和【Y轴】设置为1，点击【应用】-【确定】

9.出图

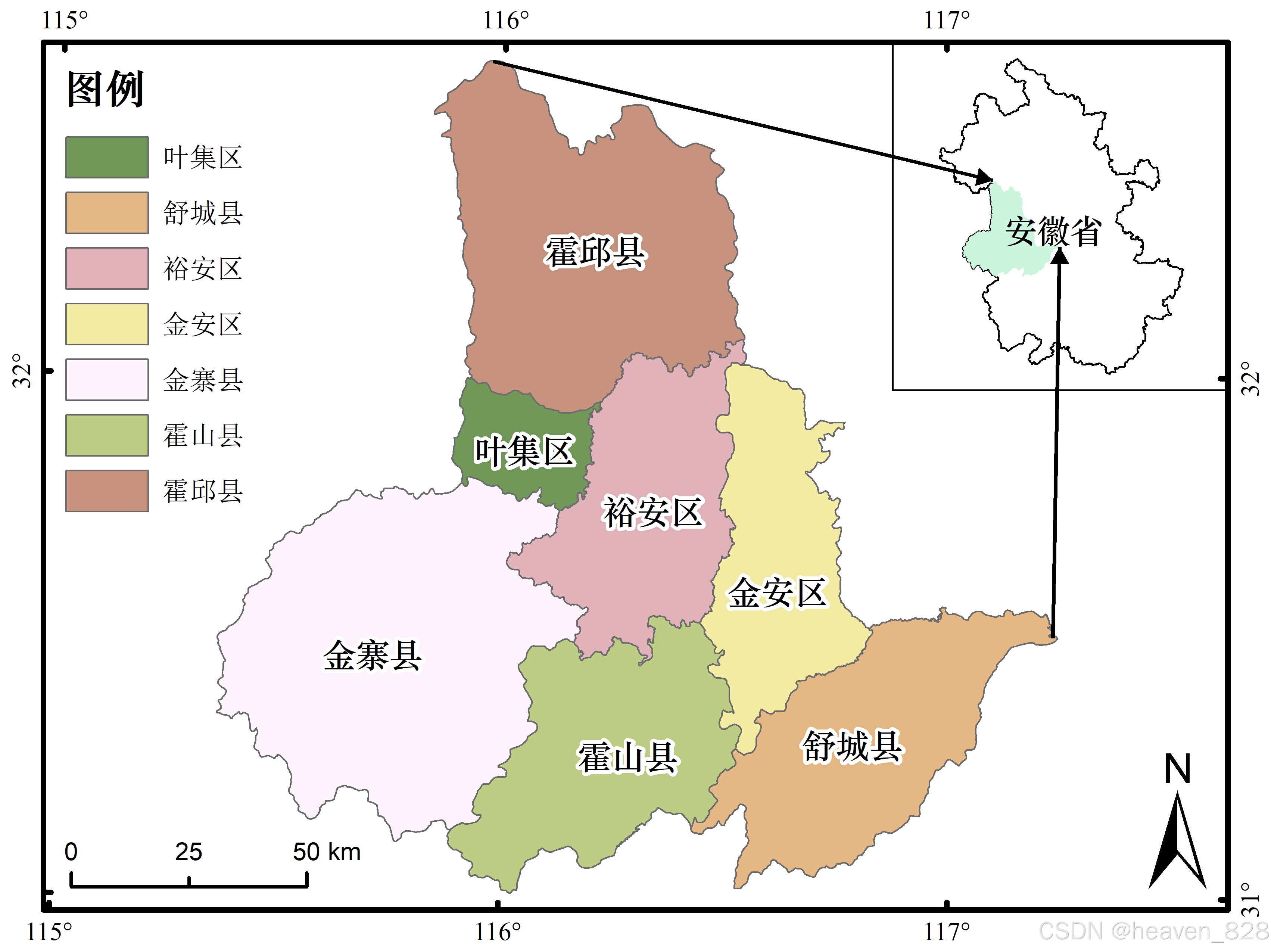

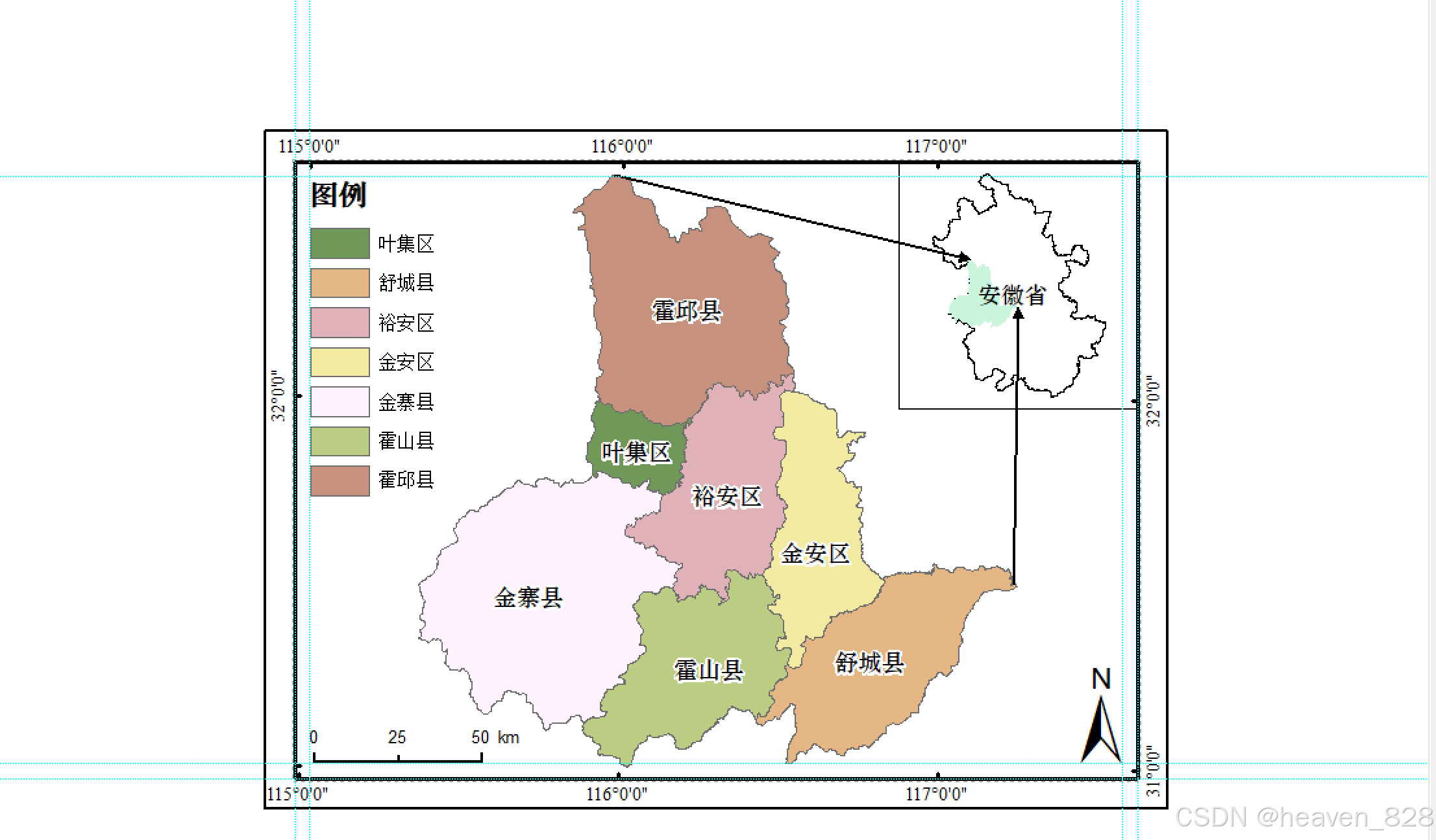

点击【文件】-【导出地图】，可以命名文件和修改分辨率，成图如下：

2.制作区位图2

1.处理数据

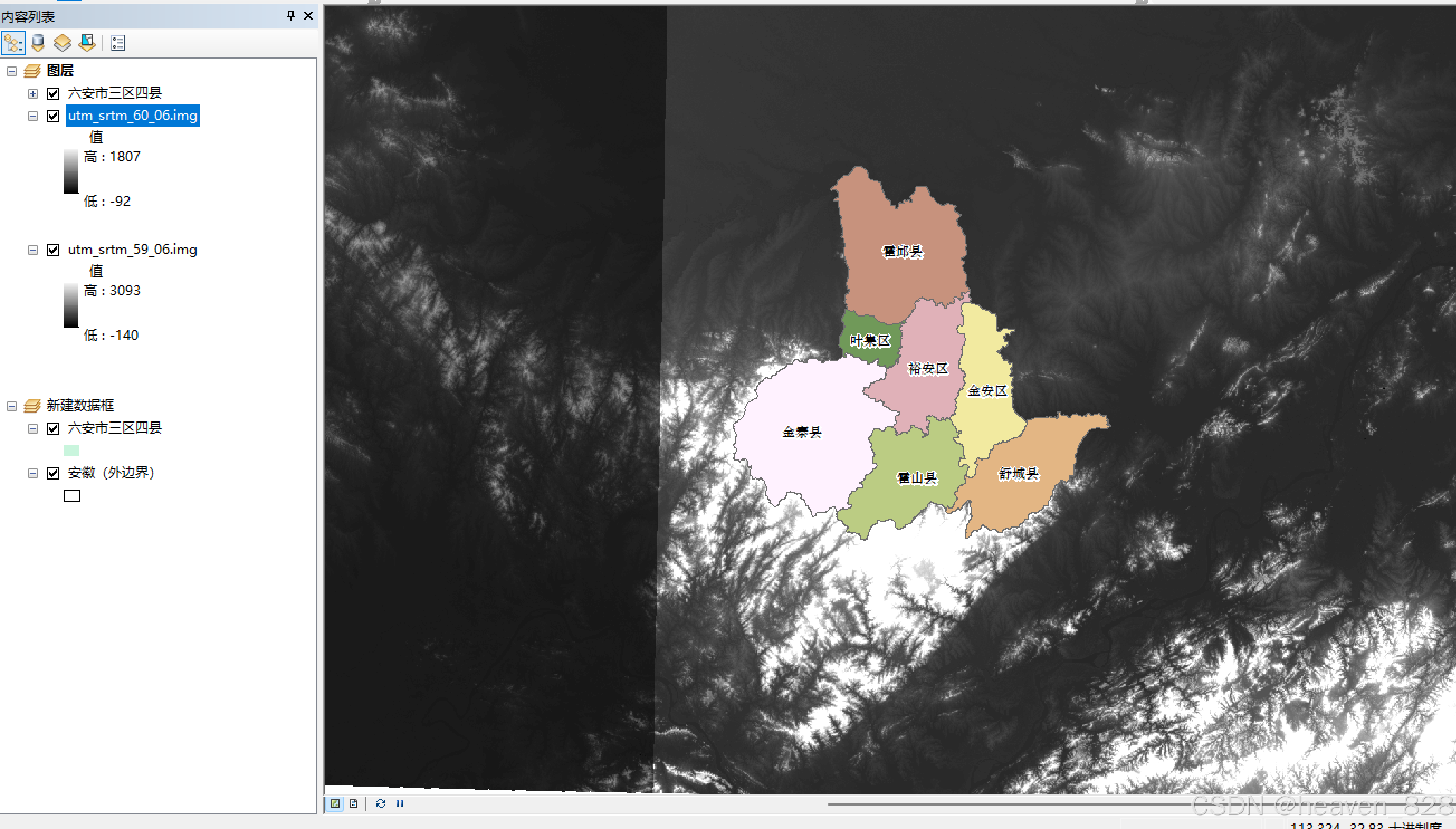

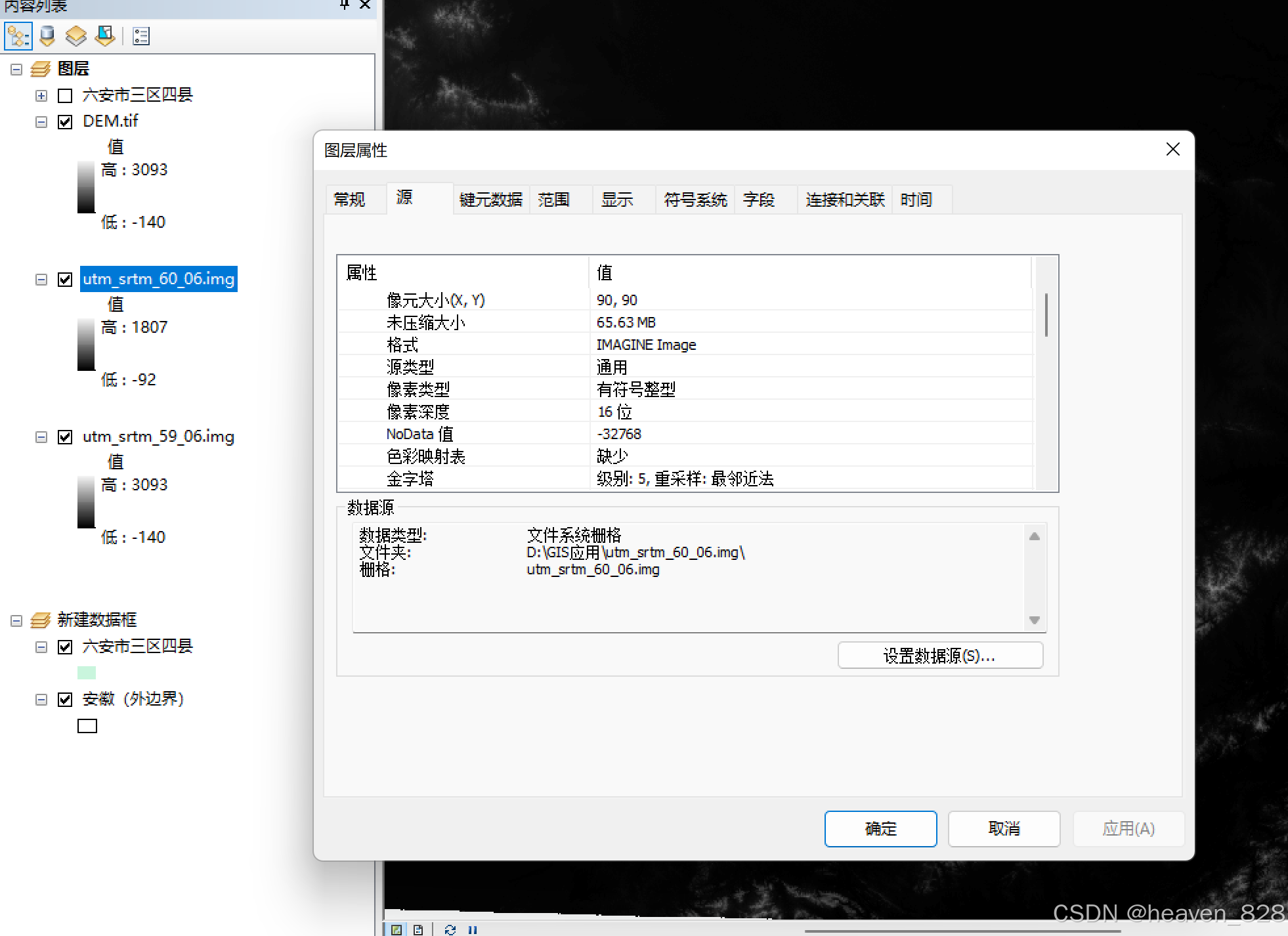

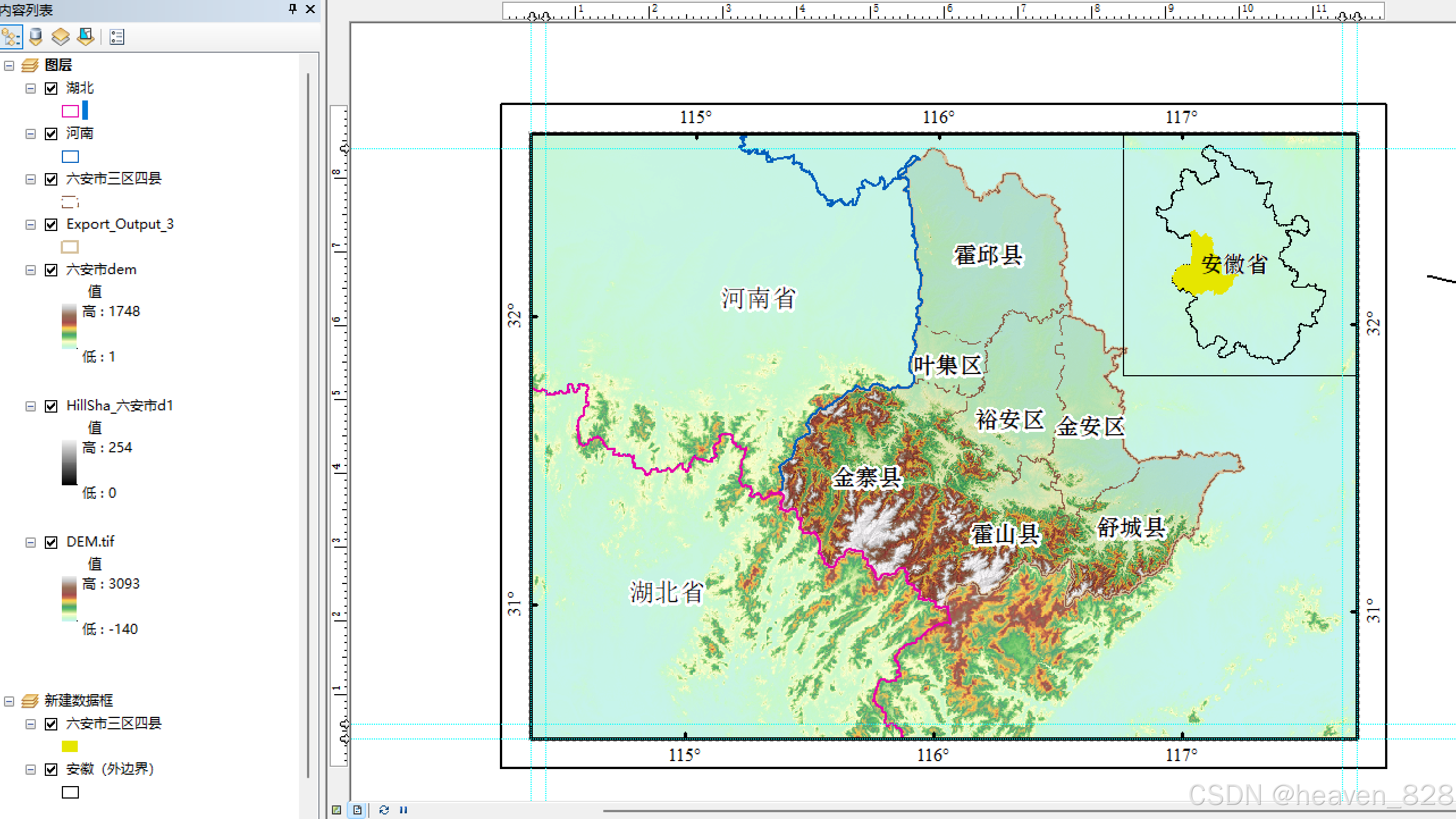

在区位图1的基础上，我们换回【数据】视图，将下载的高程数据加载进去

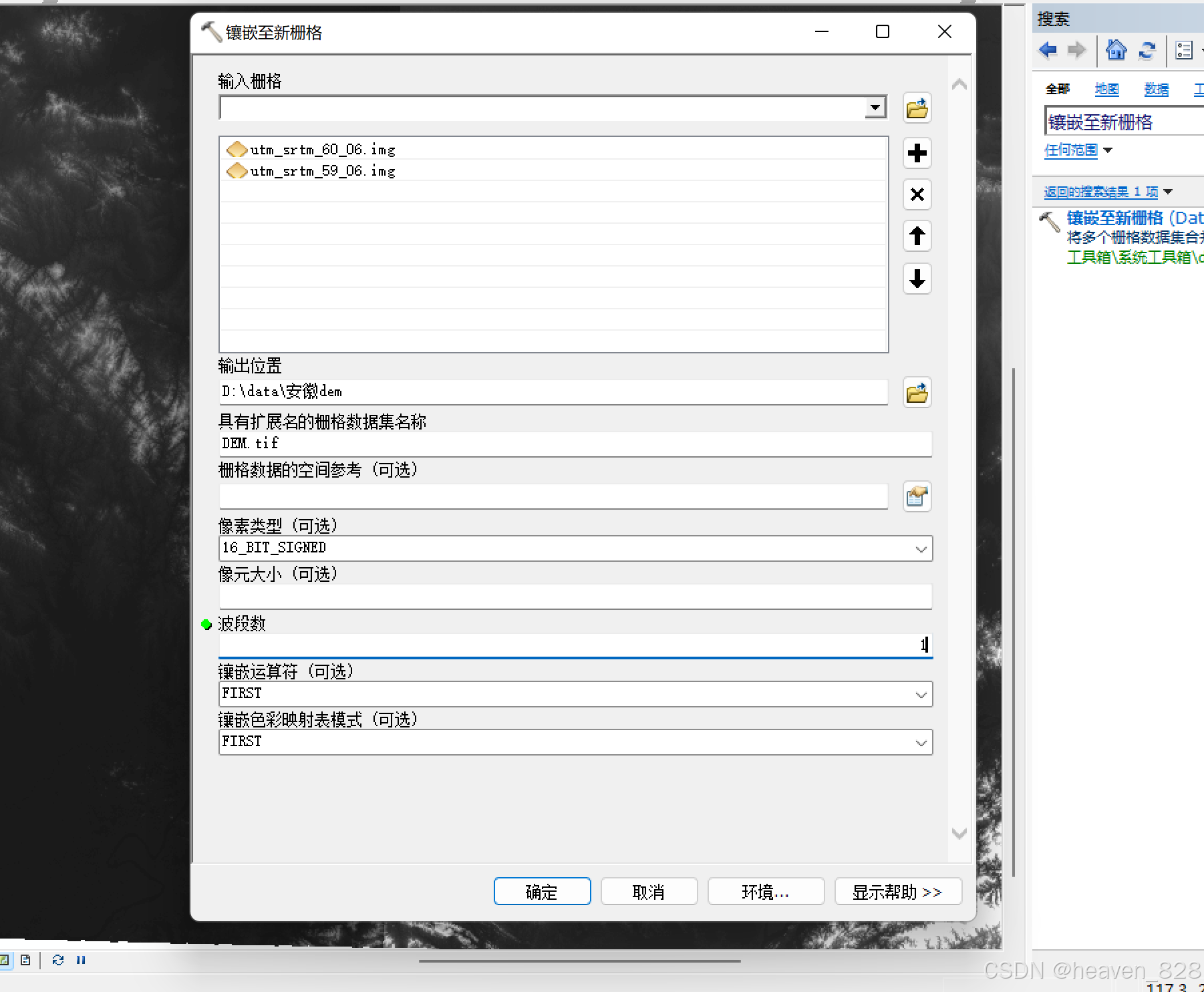

在【搜索】中输入【镶嵌至新栅格】工具，【输入栅格】选择我们加载进去的两个高程数据，【具有扩展名的栅格数据集名称】命名为DEM.tif，【像素类型】选择与图层数据一样的，【波段数】为1

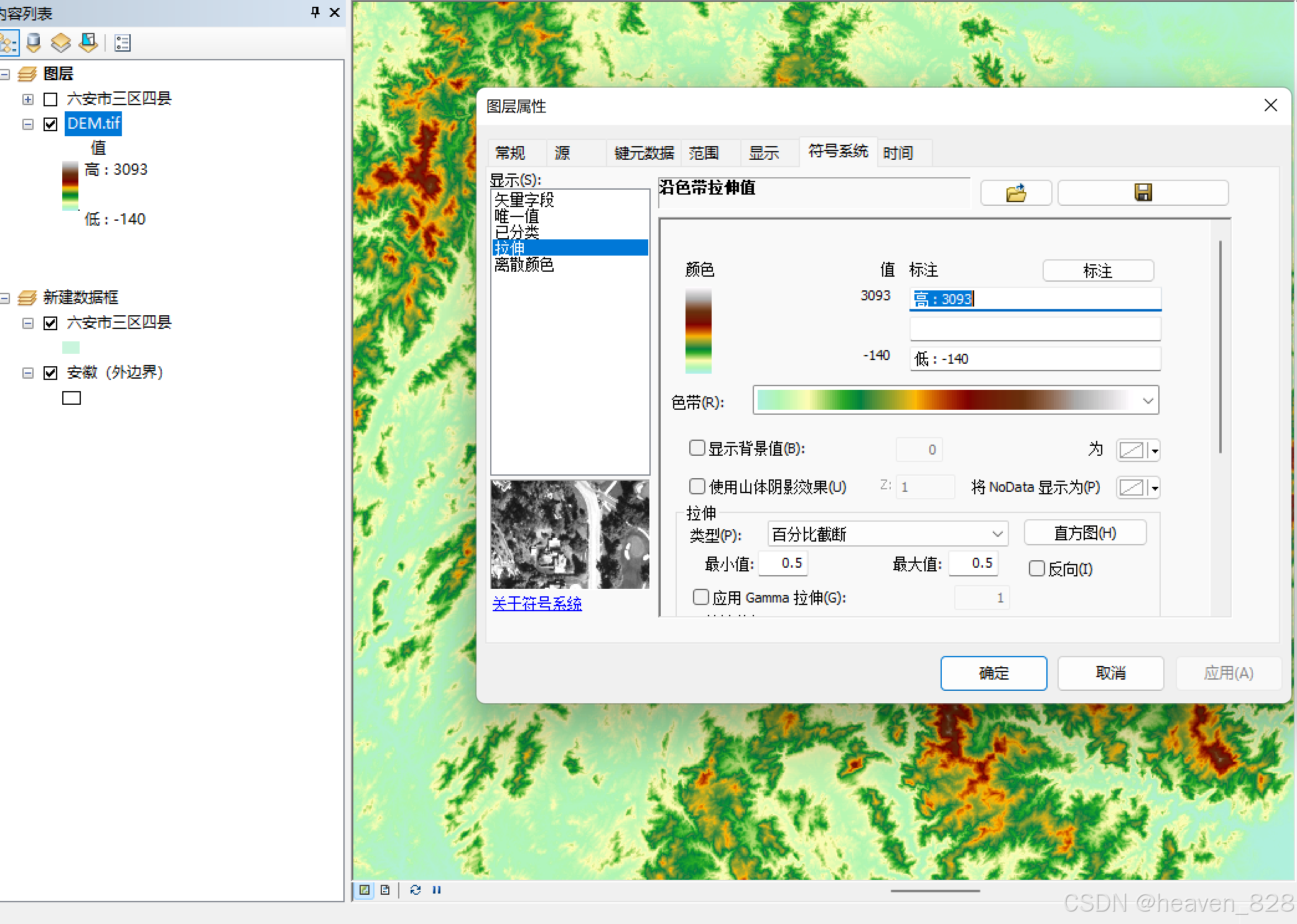

选中【DEM.tif】-右键【属性】-【符号系统】-选择合适的色带

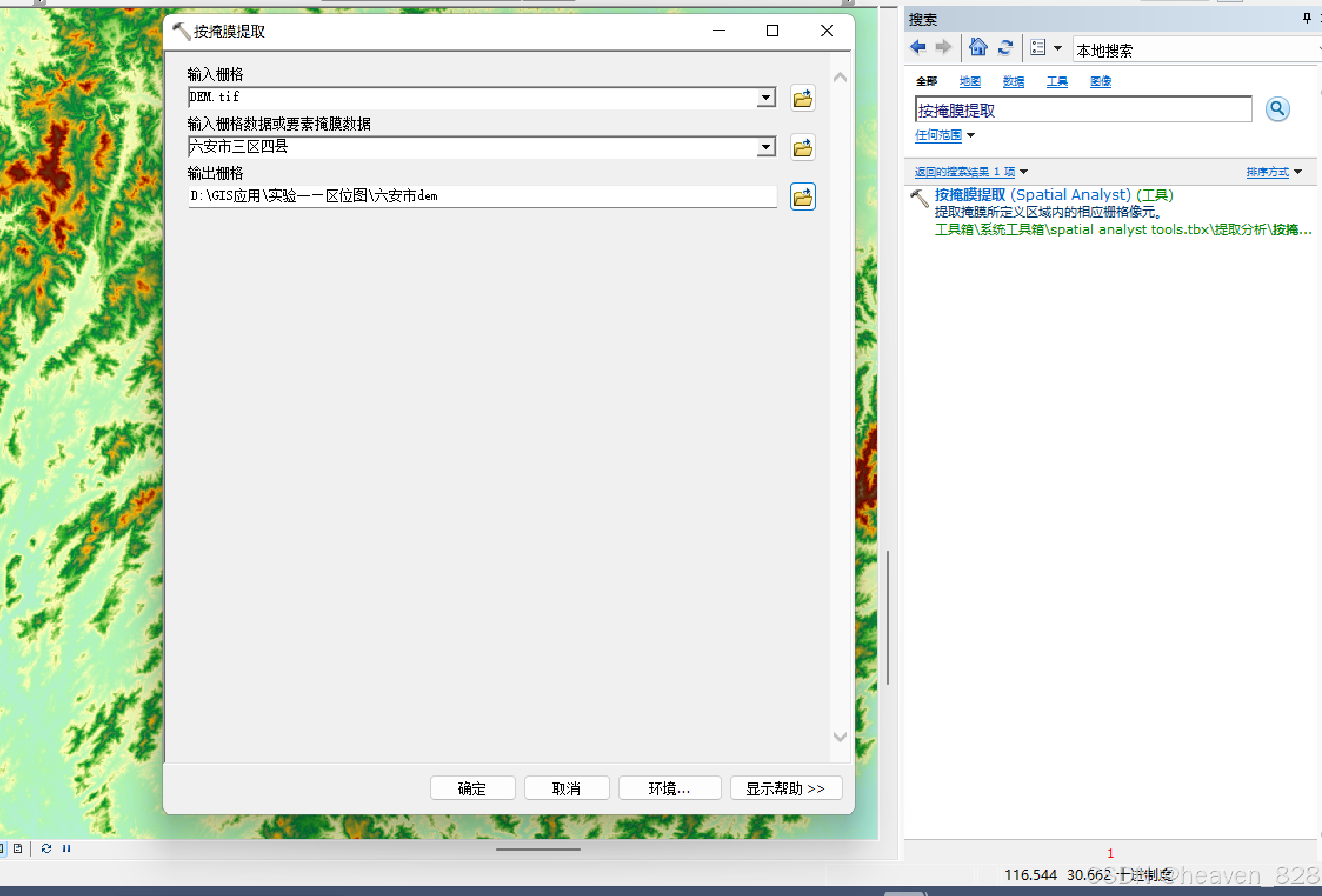

在【搜索】中输入【按掩膜提取】工具，【输入栅格】是【DEM.tif】，输入要掩膜的数据是所研究区的行政区域

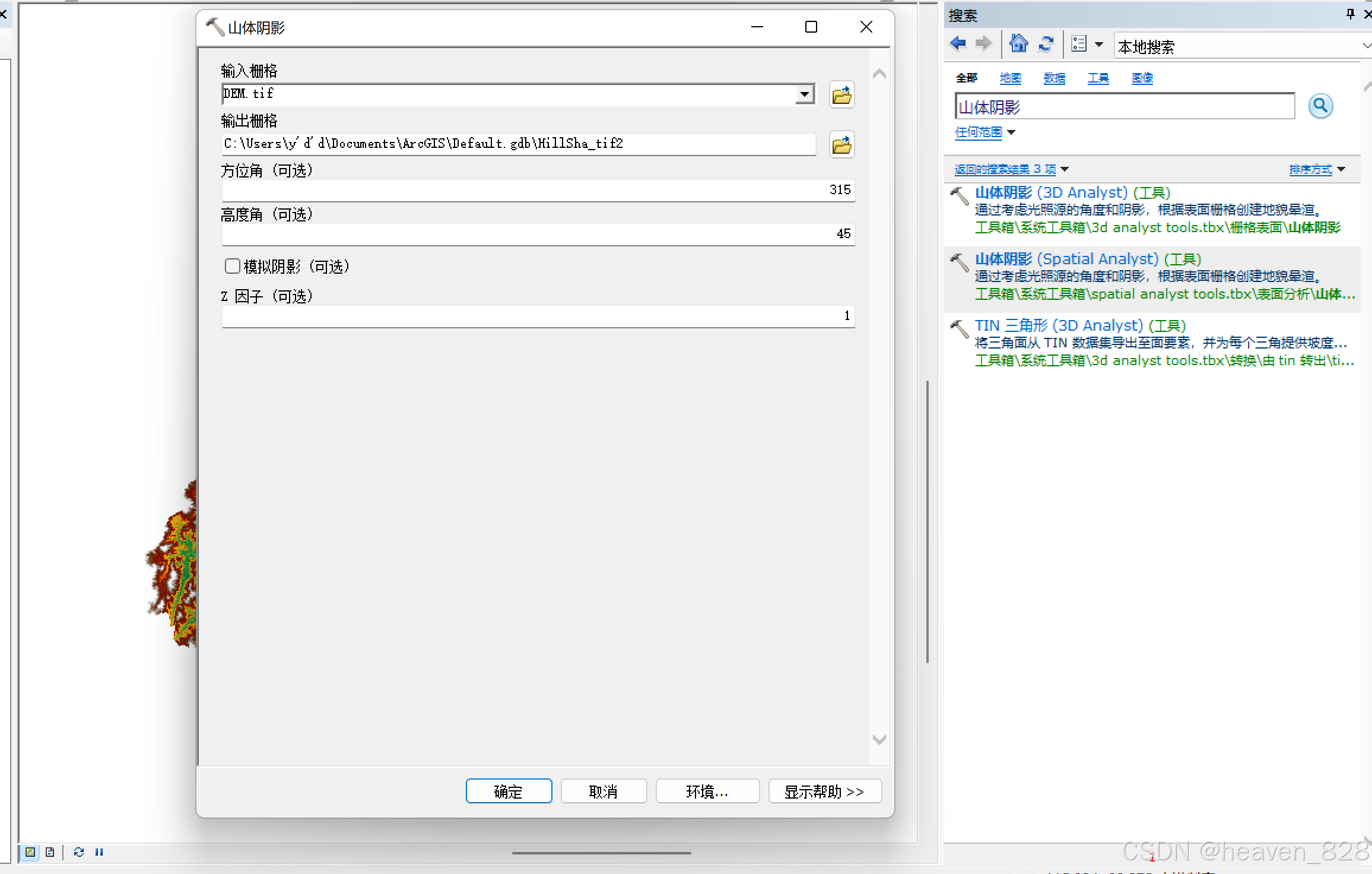

再搜索【山体阴影】工具，选择第一个，【输入栅格】选择刚刚掩膜提取的【六安市dem】

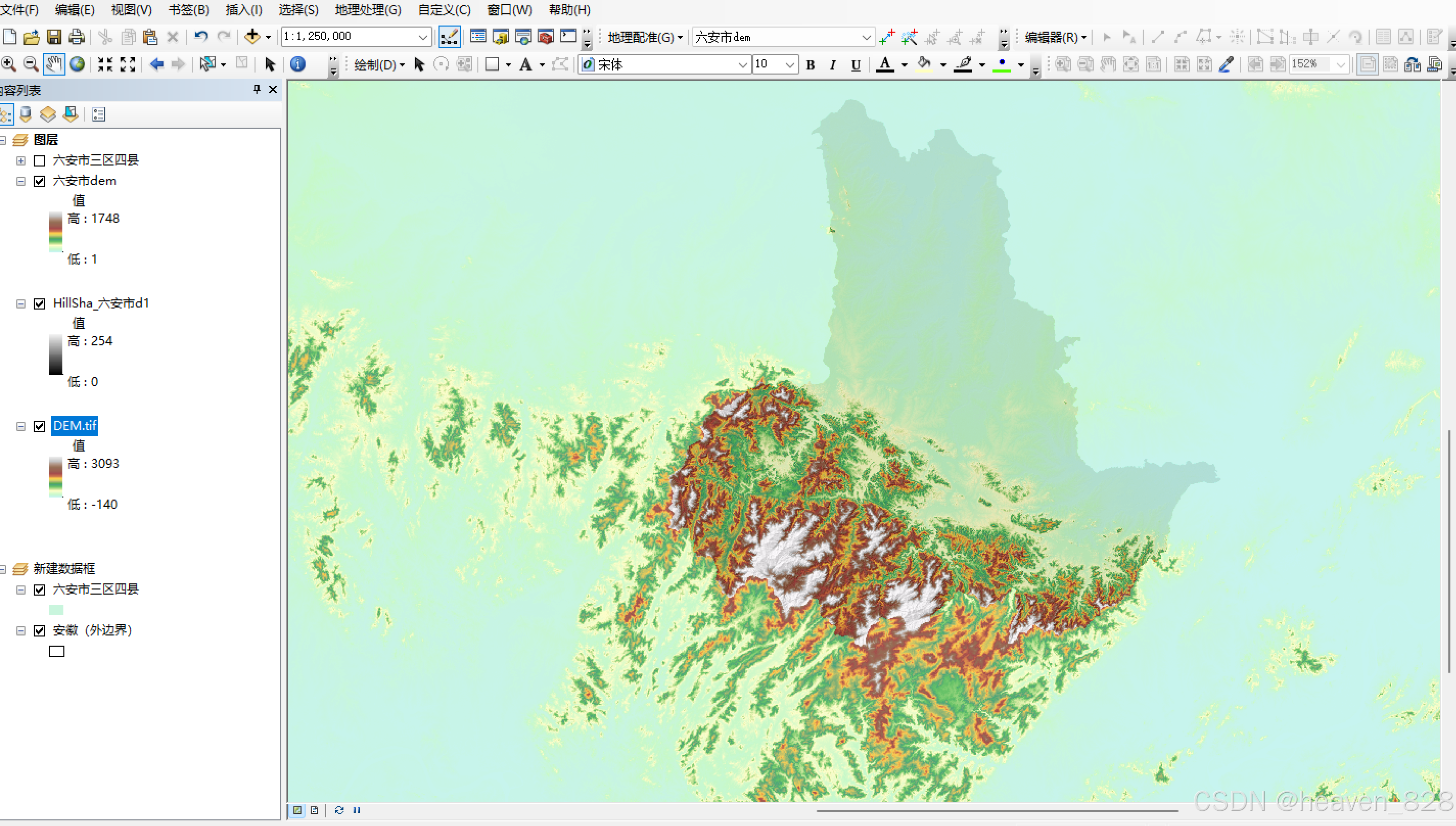

右键选择【六安市dem】-【属性】-【显示】-【透明度】调为30%，【DEM.tif】图层同样方法调整透明度

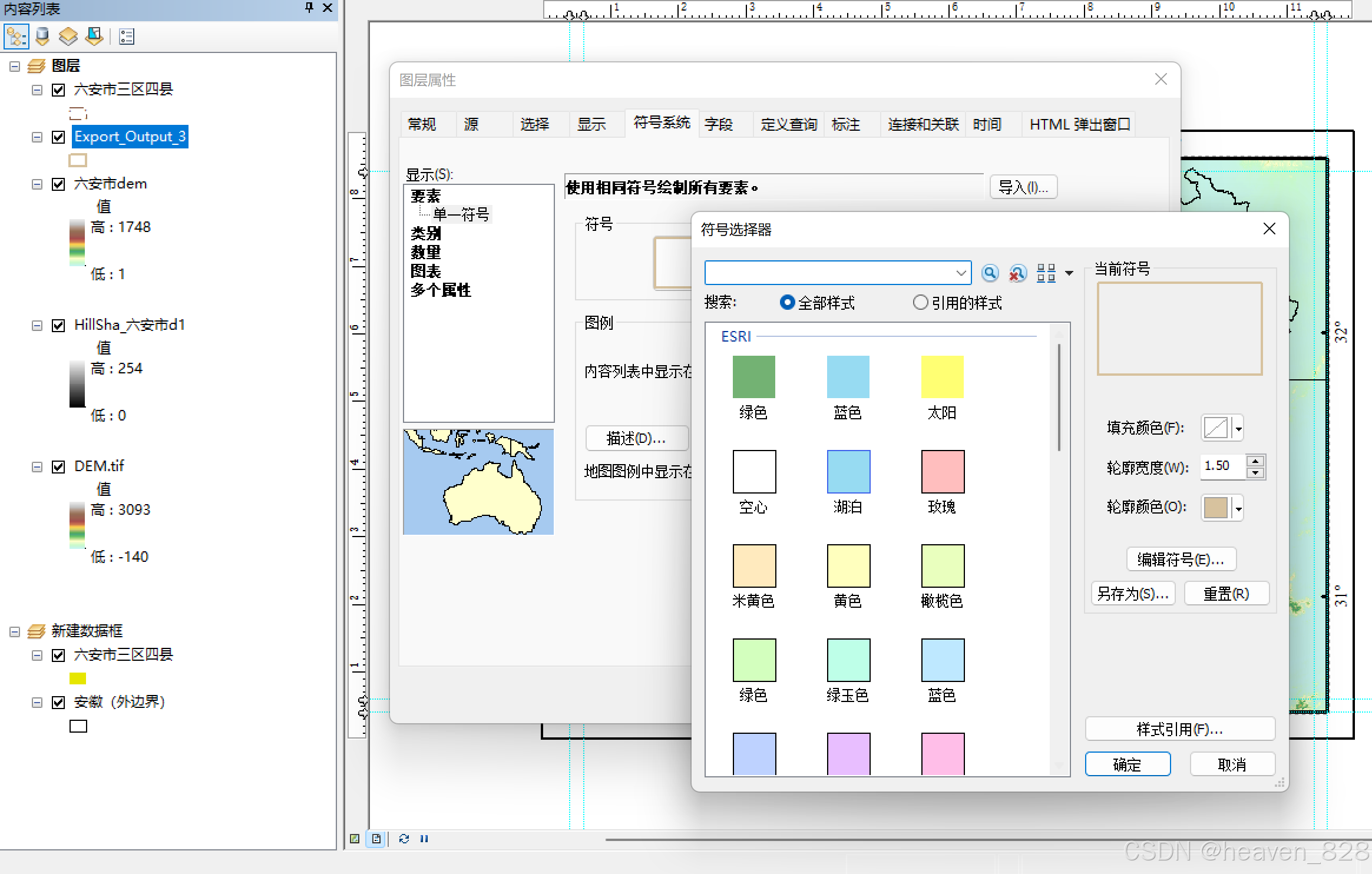

切换到【布局视图】，选择【六安市三区四县】图层-【属性】-【符号系统】-【要素】-【单一符号】-【无填充颜色】-【编辑符号】-【轮廓】-【点划线】。

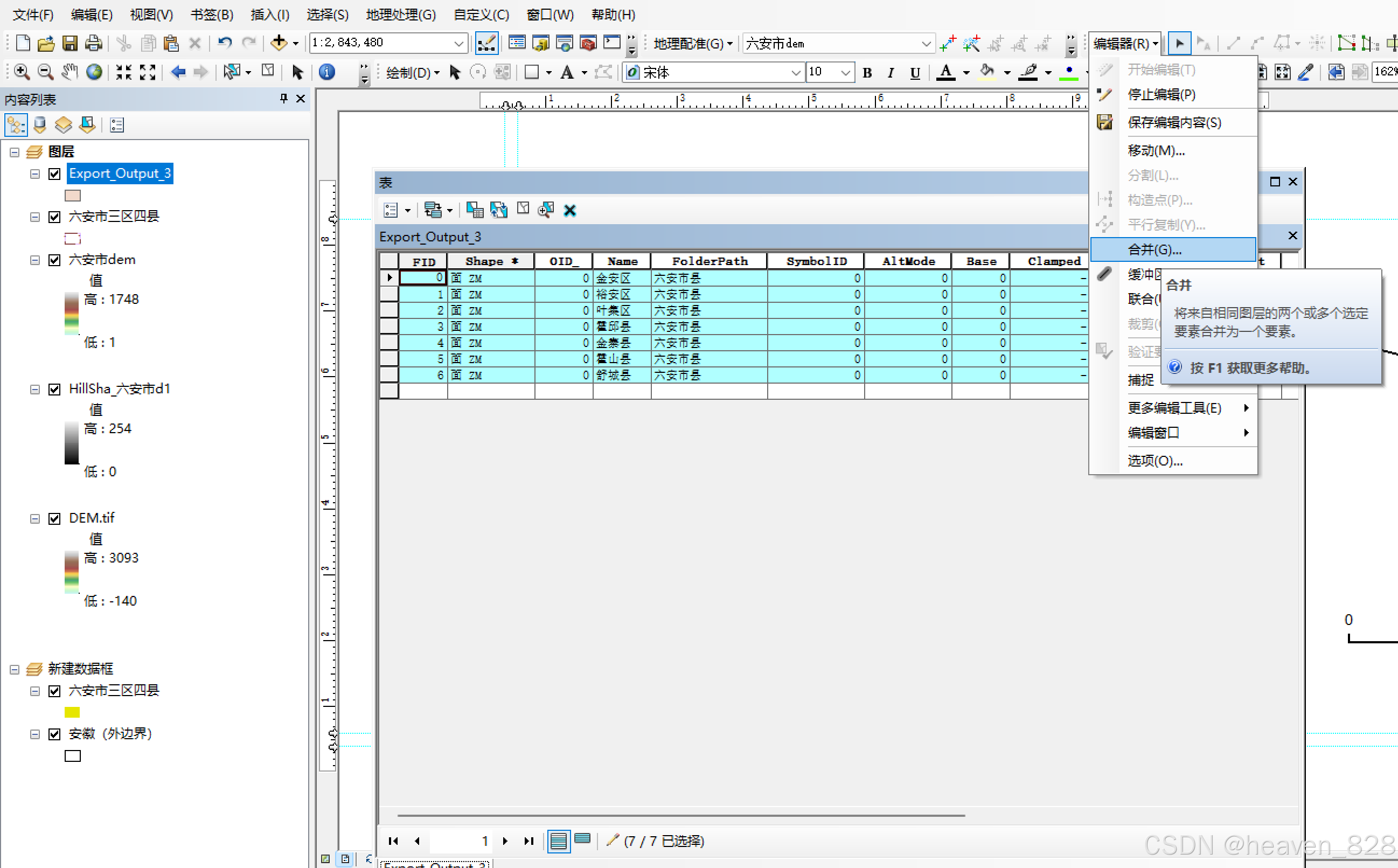

如果为外轮廓添加缓冲区，首先将【六安市三区四县】导出数据形成一个新的.shp，打开此图层的【属性表】，选择【编辑器】-【开始编辑】，选中所有行，选择【合并】，再修改合并后的图形轮廓。

2.相邻边界

与六安市接壤的有湖北省和河南省，同样的方法从奥维地图中获得湖北省和河南省的行政边界，修改一下湖北省和河南省行政边界。选择【插入】-【文本】，在相应的地区填写对应省份

3.添加地图要素

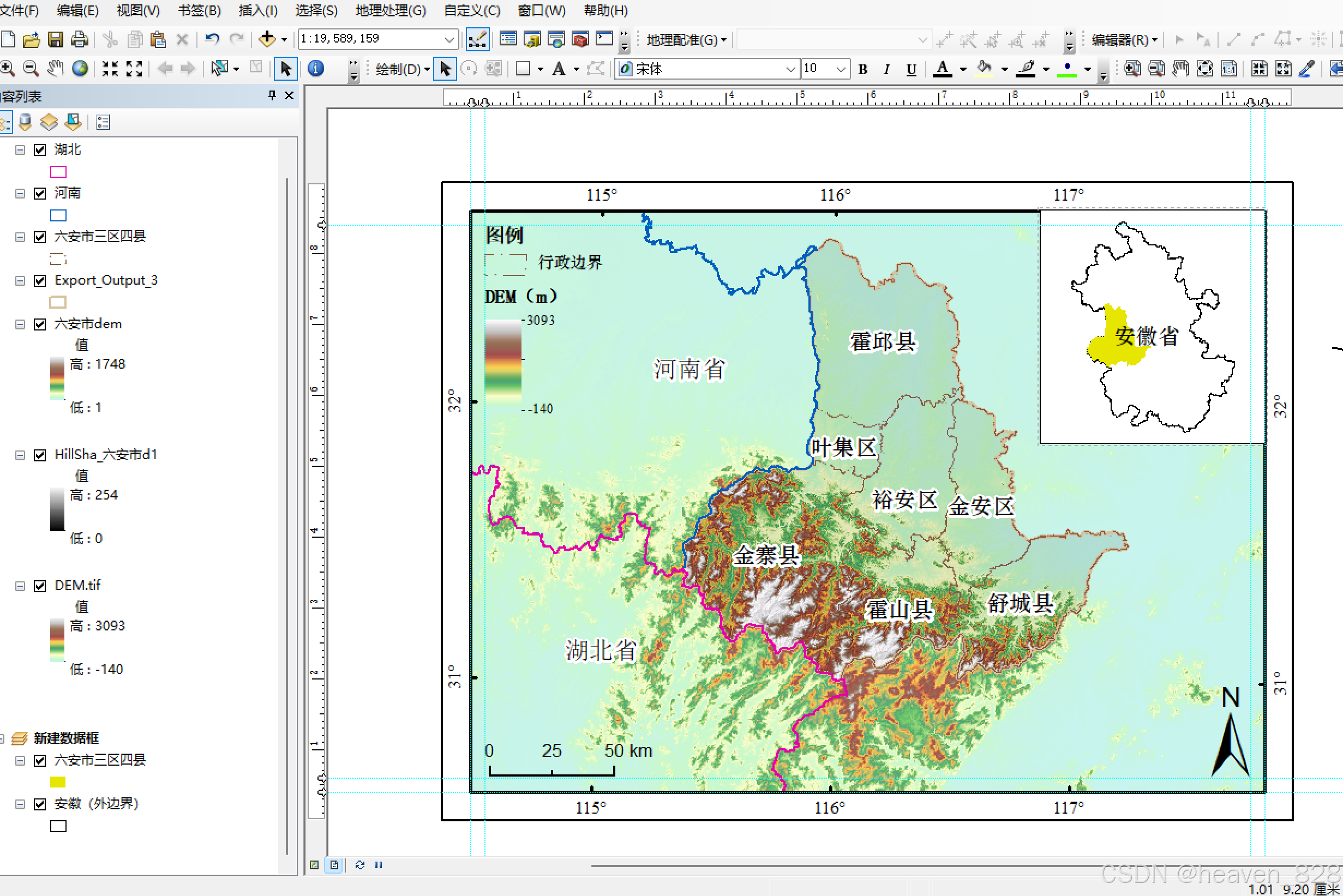

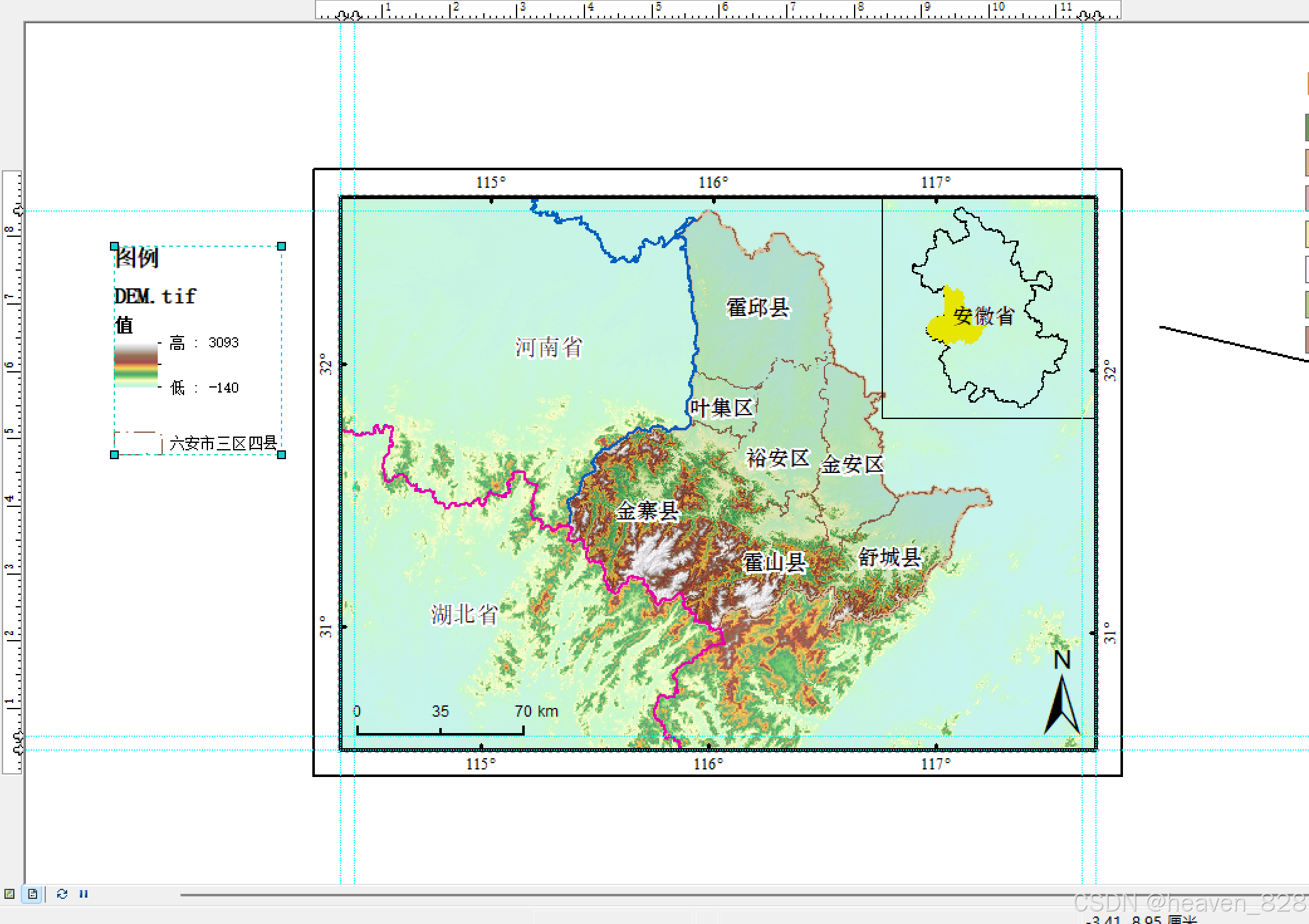

插入比例尺、指北针、图例，插入图例时选择【六安市三区四县】和【DEM.tif】

同样的方法修改图例，点击【新建数据框】-【属性】-【框架】-背景-【白色】

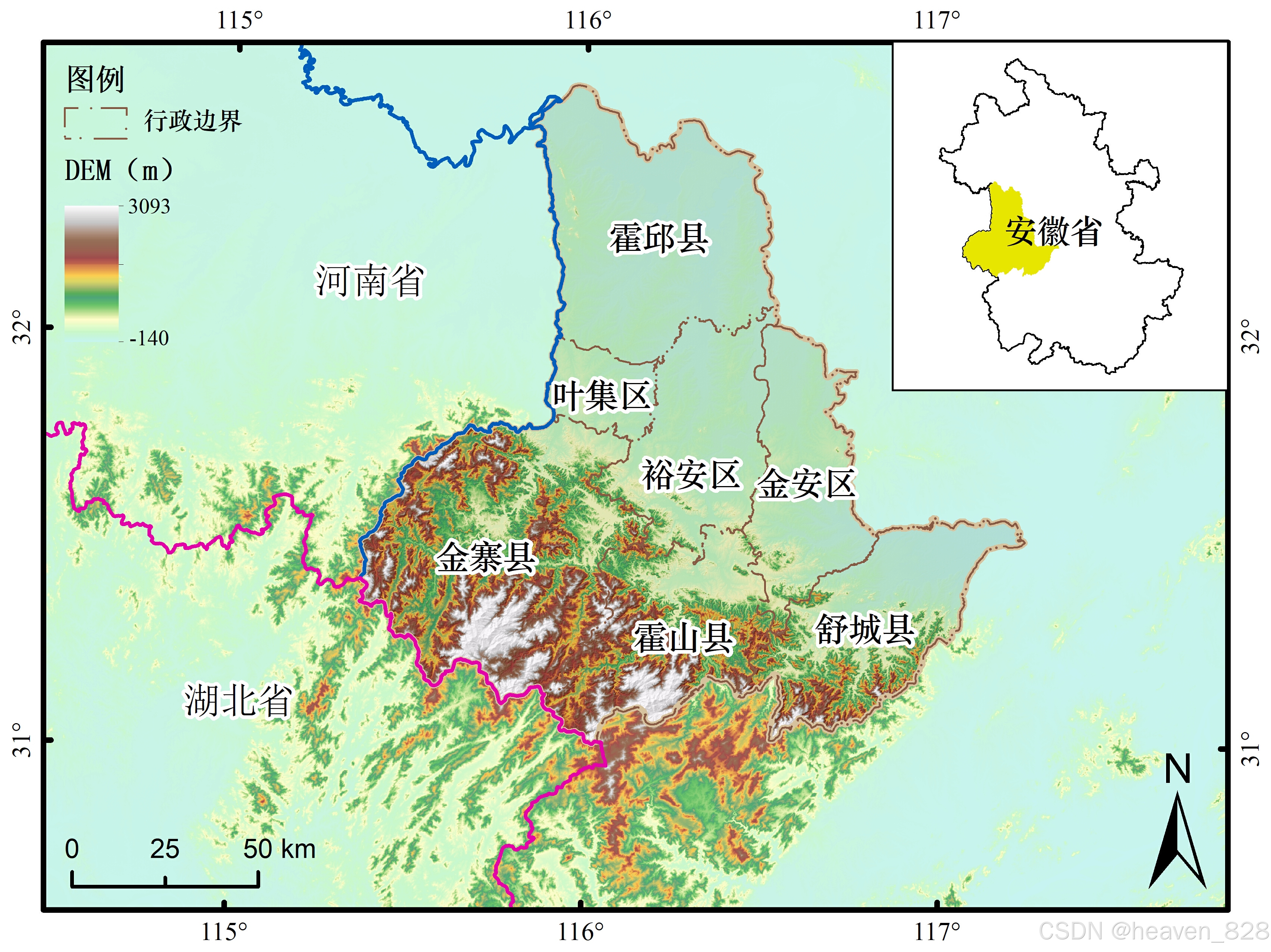

4.出图
