ArcGIS制作区位图教程

今天来简单分享下如何利用ArcGIS制作区位图

那么首先就要了解什么是区位图，百度百科的定义是：区位图是反映目标区所在位置和周边交通状况和与周边地区经济相互作用关系的体现区位的地图。实际就是反映地理位置、交通状况、从属关系的地图（ps:我自己是这么理解的哈）

那么今天我的目标就是制作北京市海淀区的区位图

所用到的数据有：

1.北京市的区级行政边界shp

2.海淀区的哨兵二号影像数据(波段4.3.2合成）在GEE平台下载

3.水系数据

然后直接上干货


操作步骤如下：

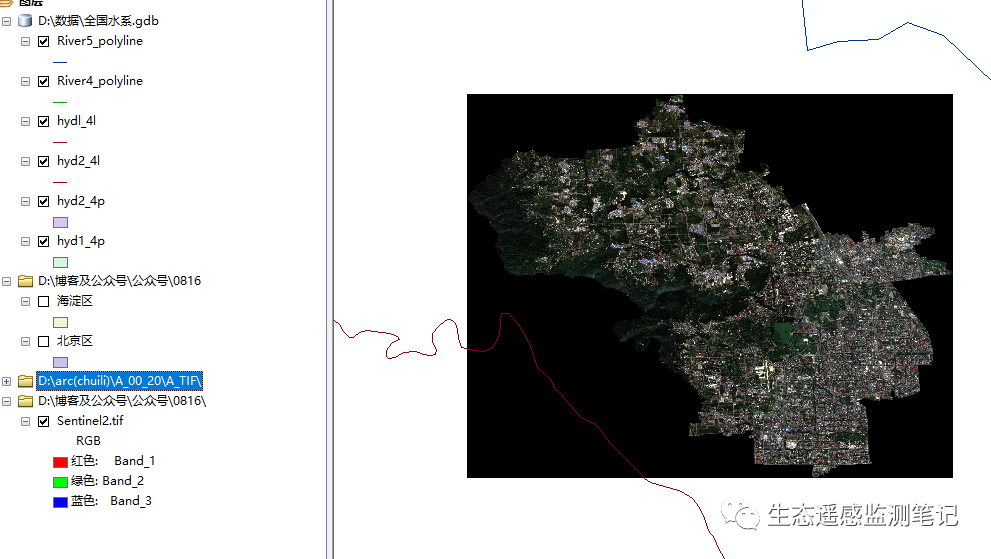

1.打开arcgis,加载所有数据，如下图，从GEE下载的海淀区哨兵二号影像数据需要重投影

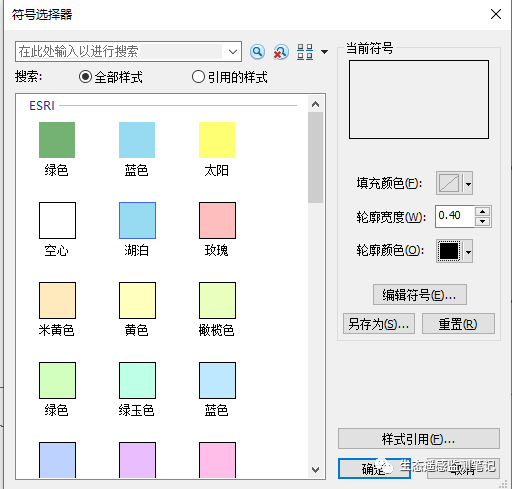

2.投影至栅格后，就可以制图了，编辑北京区边界的符号，填充颜色设置为无色，设置宽度和颜色。

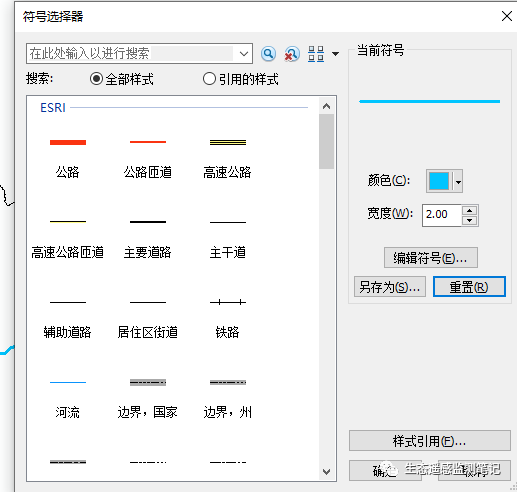

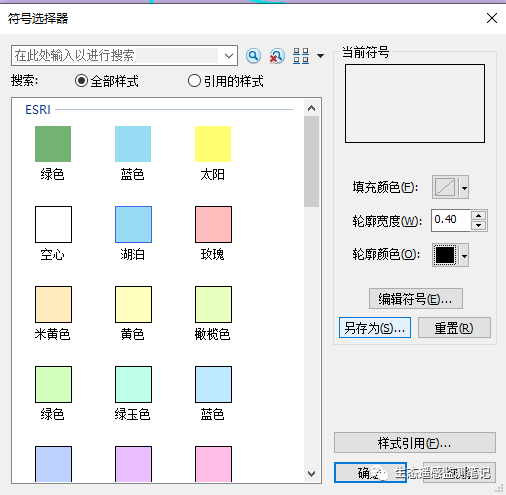

3. 同样设置水系符号，填充颜色，设置宽度和颜色。

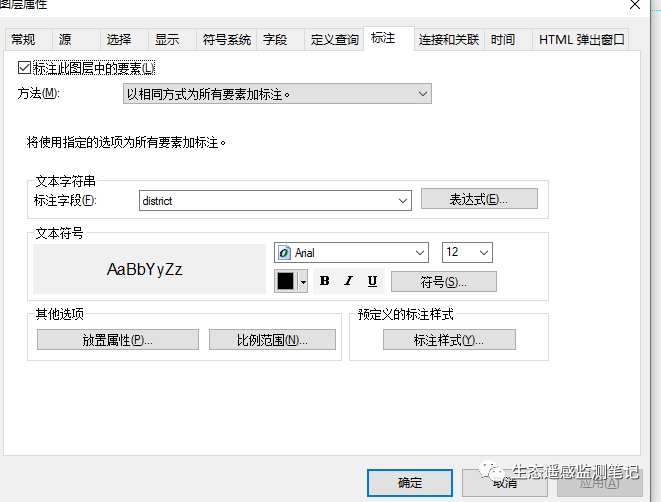

4.设置完成后，打开北京区边界的属性，选择标注，在标注此图层中的要素前面打钩，选择标注字段，设置符号的大小和类型。

5.点击布局视图，设置页面设置

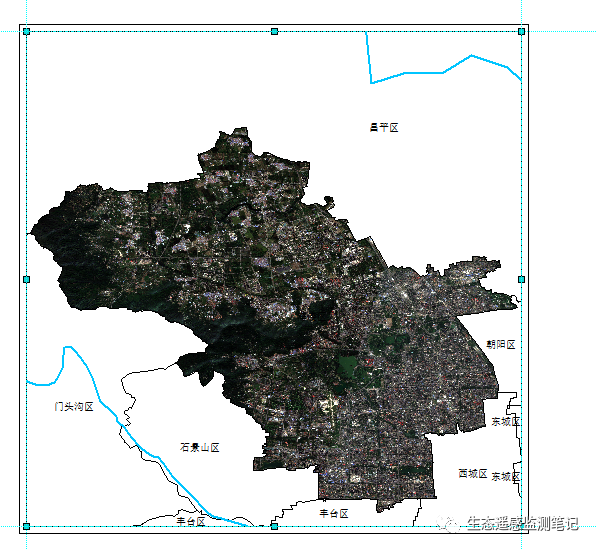

6.调整图的缩放大小，使研究区域在数据框的中央

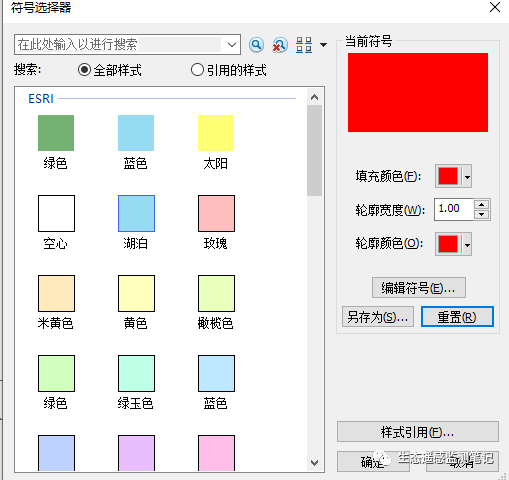

7.然后点击插入新的数据框，右键激活新的数据框，将北京区的边界和海淀区的边界加载进去，设置符号，填充颜色，设置宽度和颜色

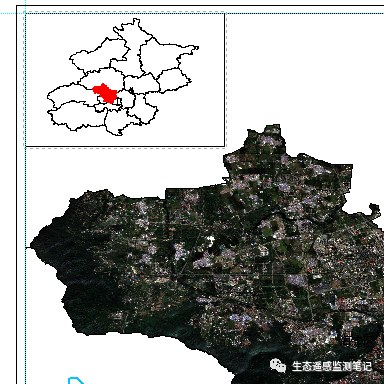

8.就显示为下图大小，调整小图的缩放大小

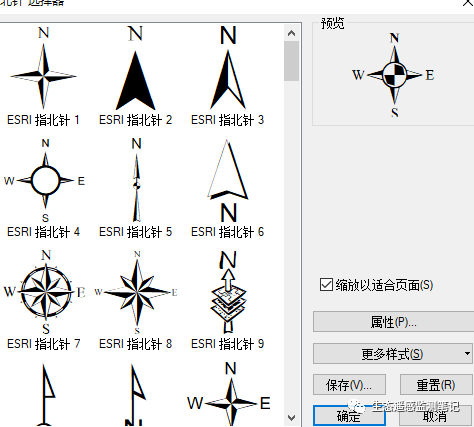

9.然后就是插入地图的三要素：图例、比例尺和指北针

10.最后就是出图，点击文件-导出地图

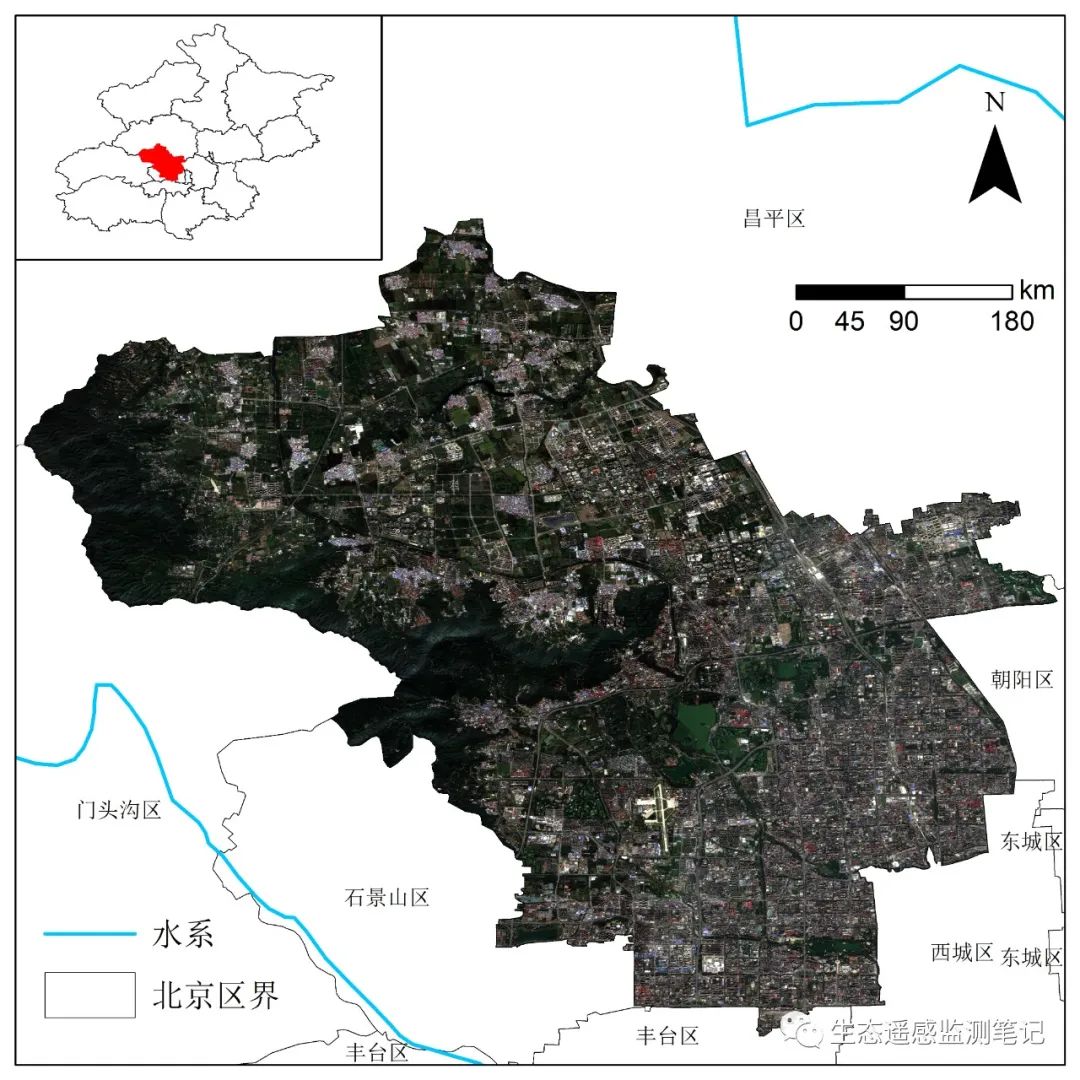

最终成果：

这次制作区位图，我没有添加道路矢量数据，只是简单的做了个高清卫星地图的显示。
