Arc Gis区位图制作

练习一：区位图制作

2024年11月，GIS课程学习记录，第一部分：区位图制作。
成果图如下图所示：
第一张区位图：

第二张区位图：

一、第一个区位图

1.下载数据

（1）数据来源

奥维地图：下载网址

（2）数据下载过程

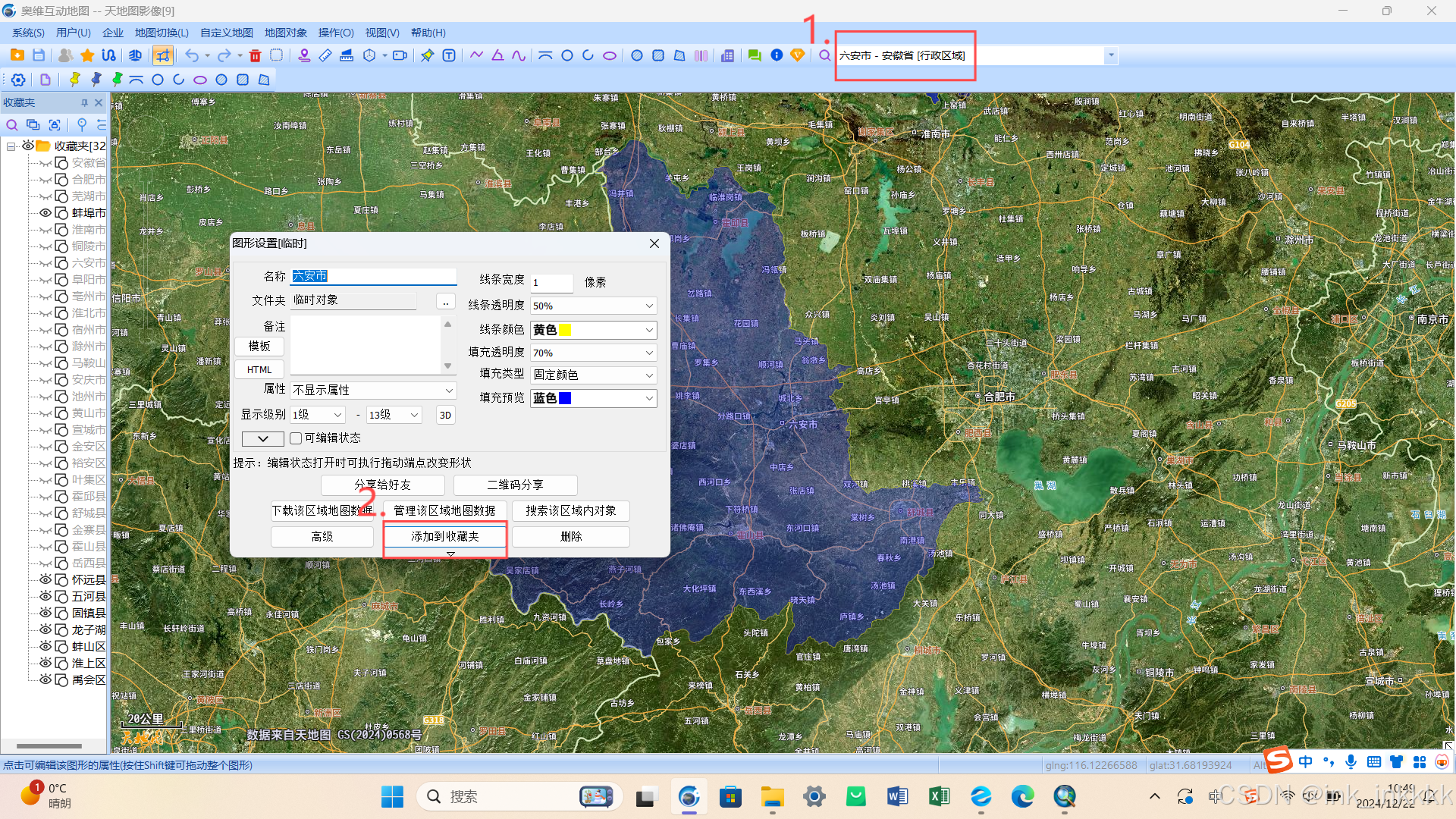

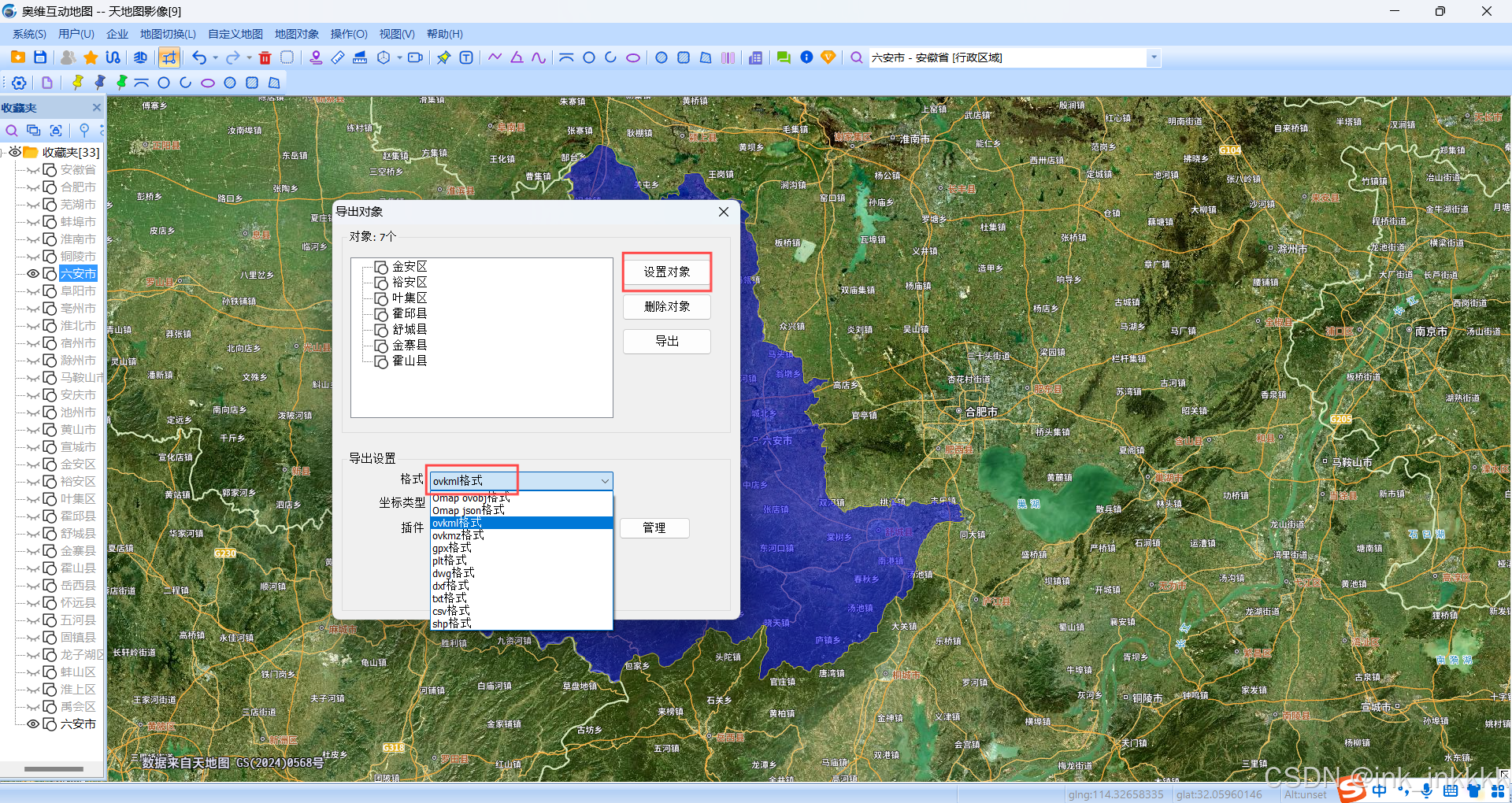

第一步，打开奥维地图，右上 “搜索栏” 输入并选择所需的行政区域，右击选中区域，在 图形设置 框中点击 “添加到收藏夹”。

第二步，右击收藏夹中的行政区域，选择 “导出”，将格式改为 “ovkml格式”。按照此方法选中所需区域及其区域下的县区（“设置对象”中选择多个区域）导出完整的行政边界。

例：下述过程均已六安为示例。导出六安市的行政边界，已知六安由金安区、裕安区、叶集区、金寨县、霍邱县、霍山县、舒城县组成，则在设置对象中选择以上8个区域（包括六安）并导出。

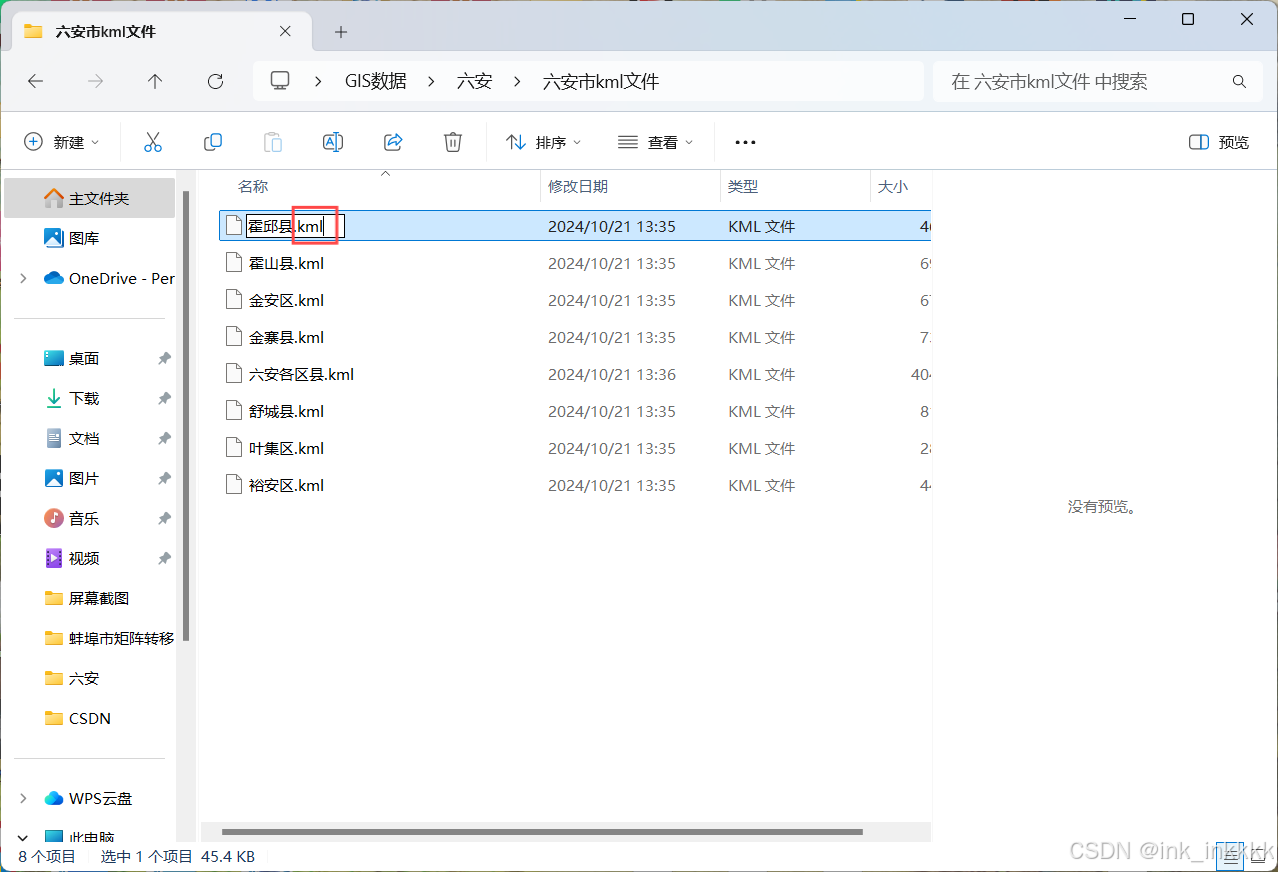

第三步，导出ovkml格式文件无法直接导入arcgis，应通过修改文件后缀改为kml格式。

2.数据预处理

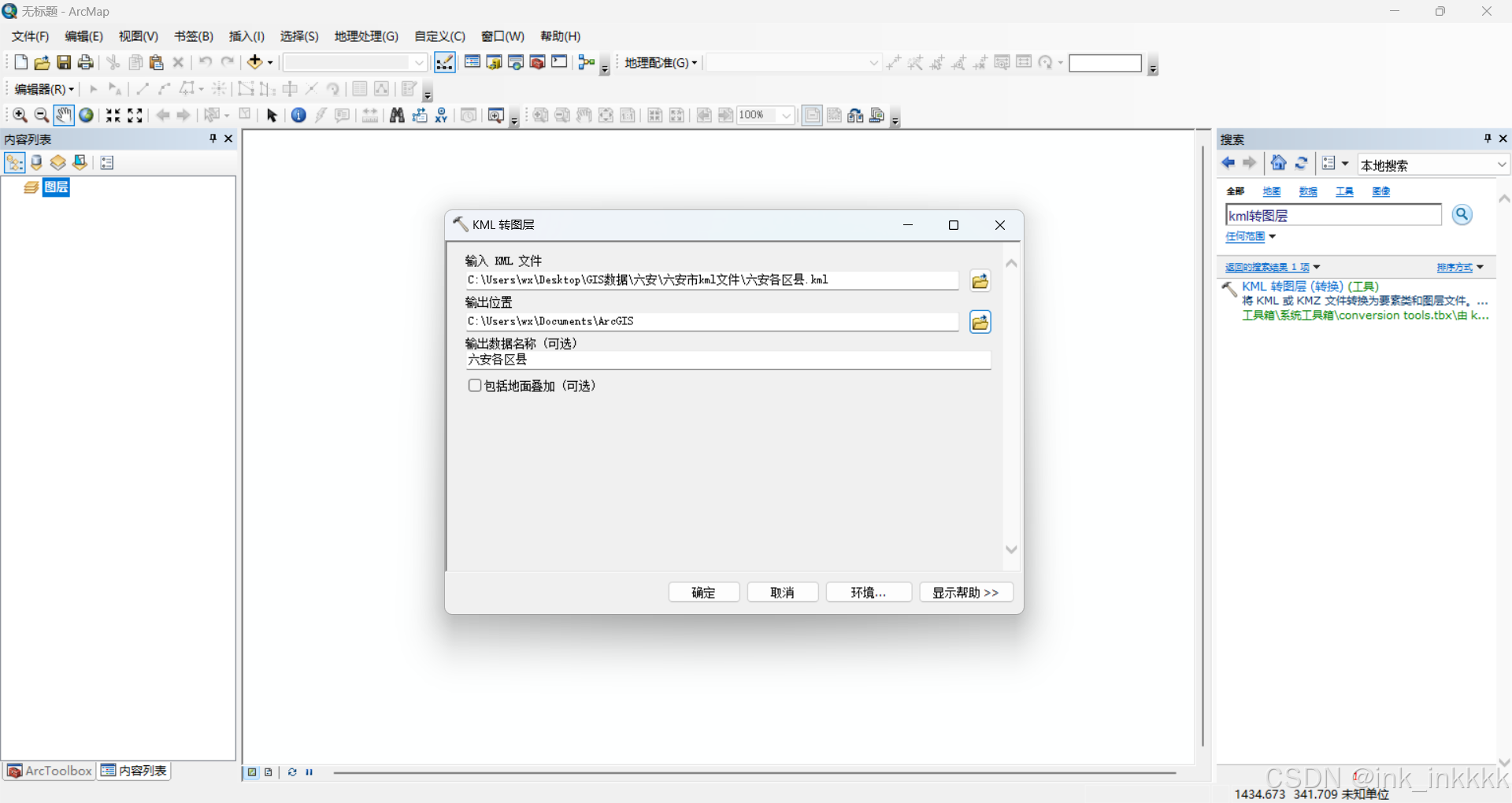

从任务栏：“窗口”-“搜索” 处，搜索 “kml转图层”。

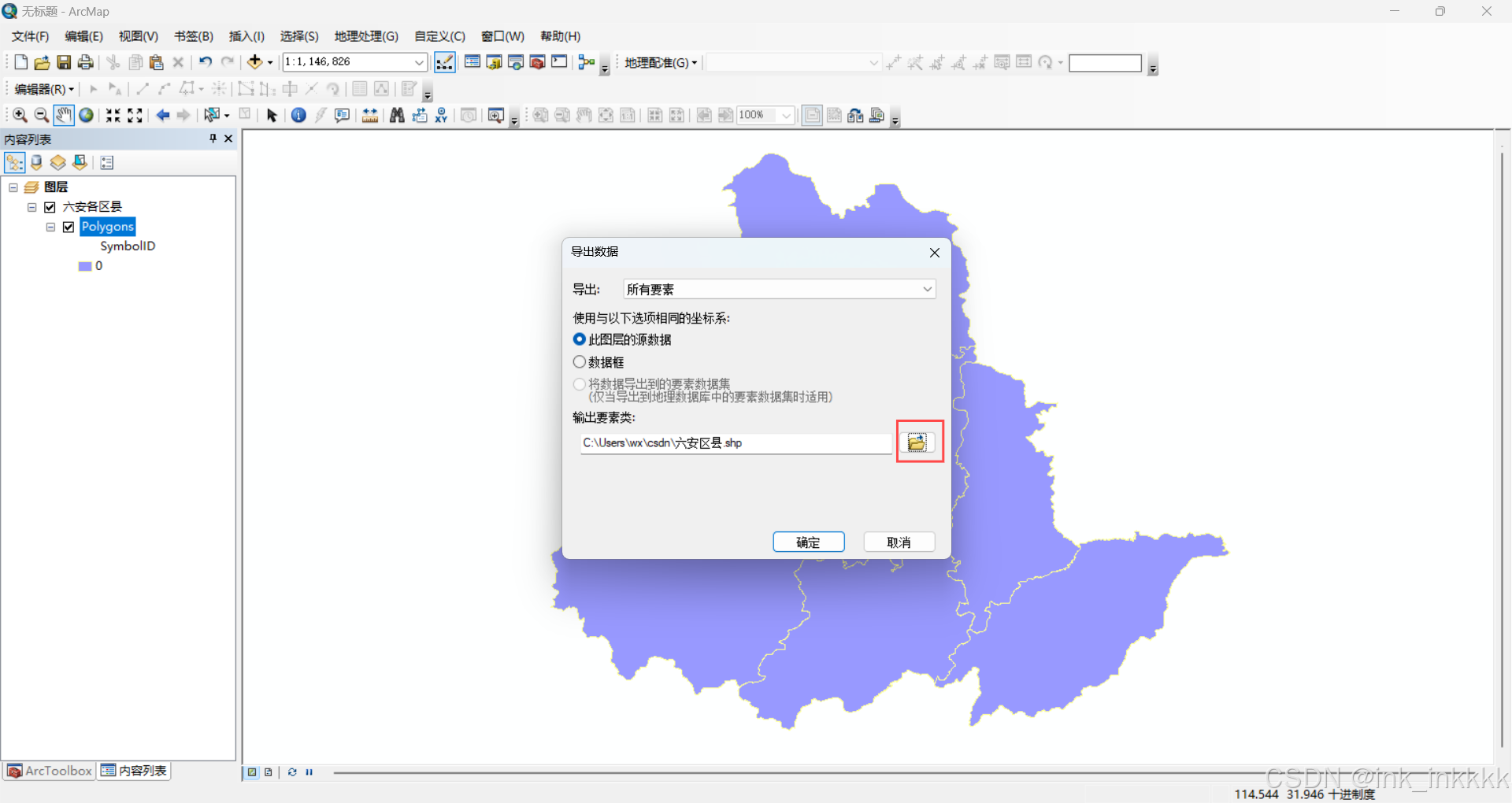

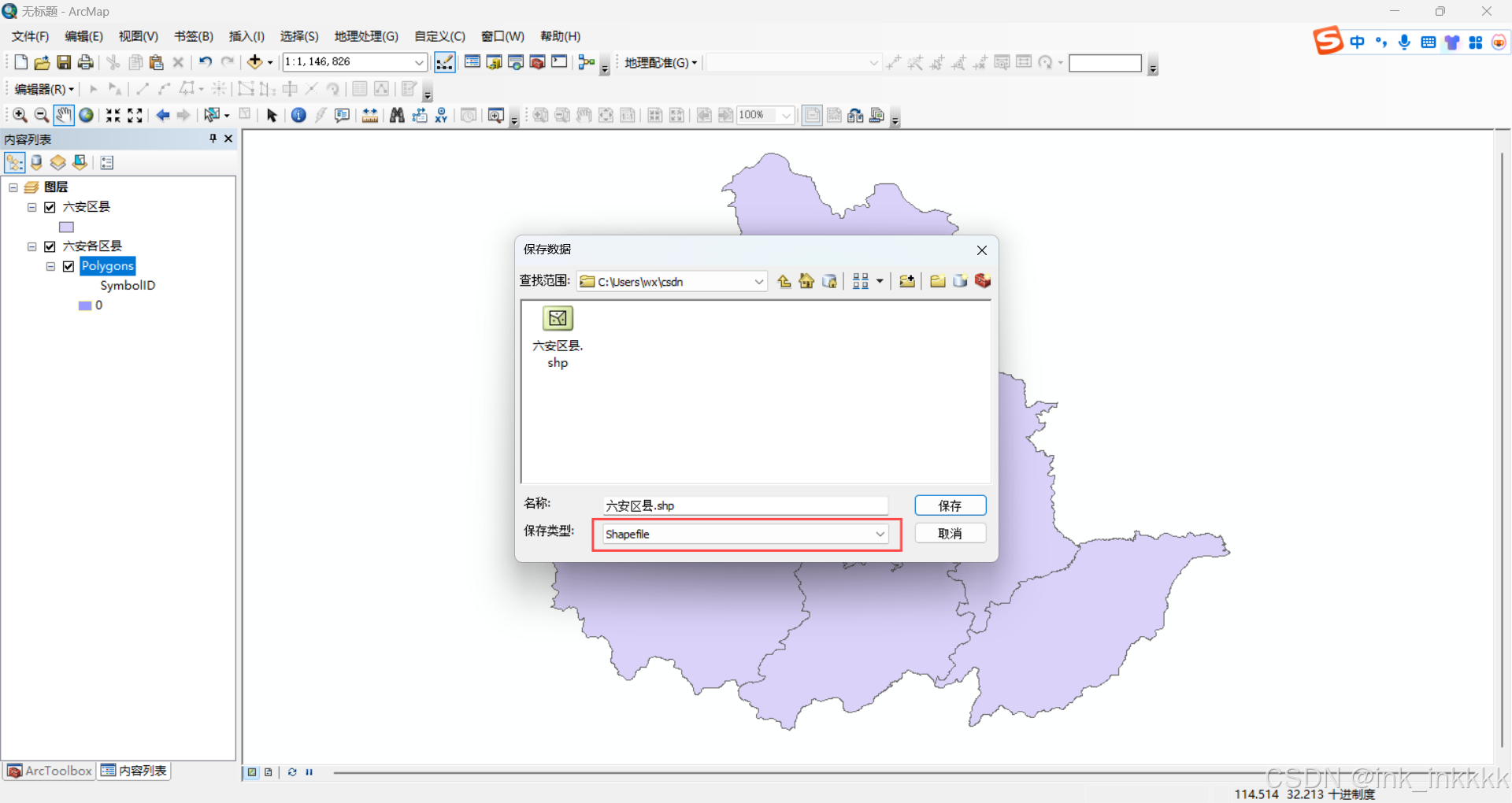

转好后，右击新导入图层中的polygon，选择 “数据”-“导出数据”，并在选择输出位置时，选择格式为shapefile。
按照上述方法，导入并处理六安各区县与安徽省的行政区域数据。



导入完成后，在左下角的视图改变中选择 “布局视图”。

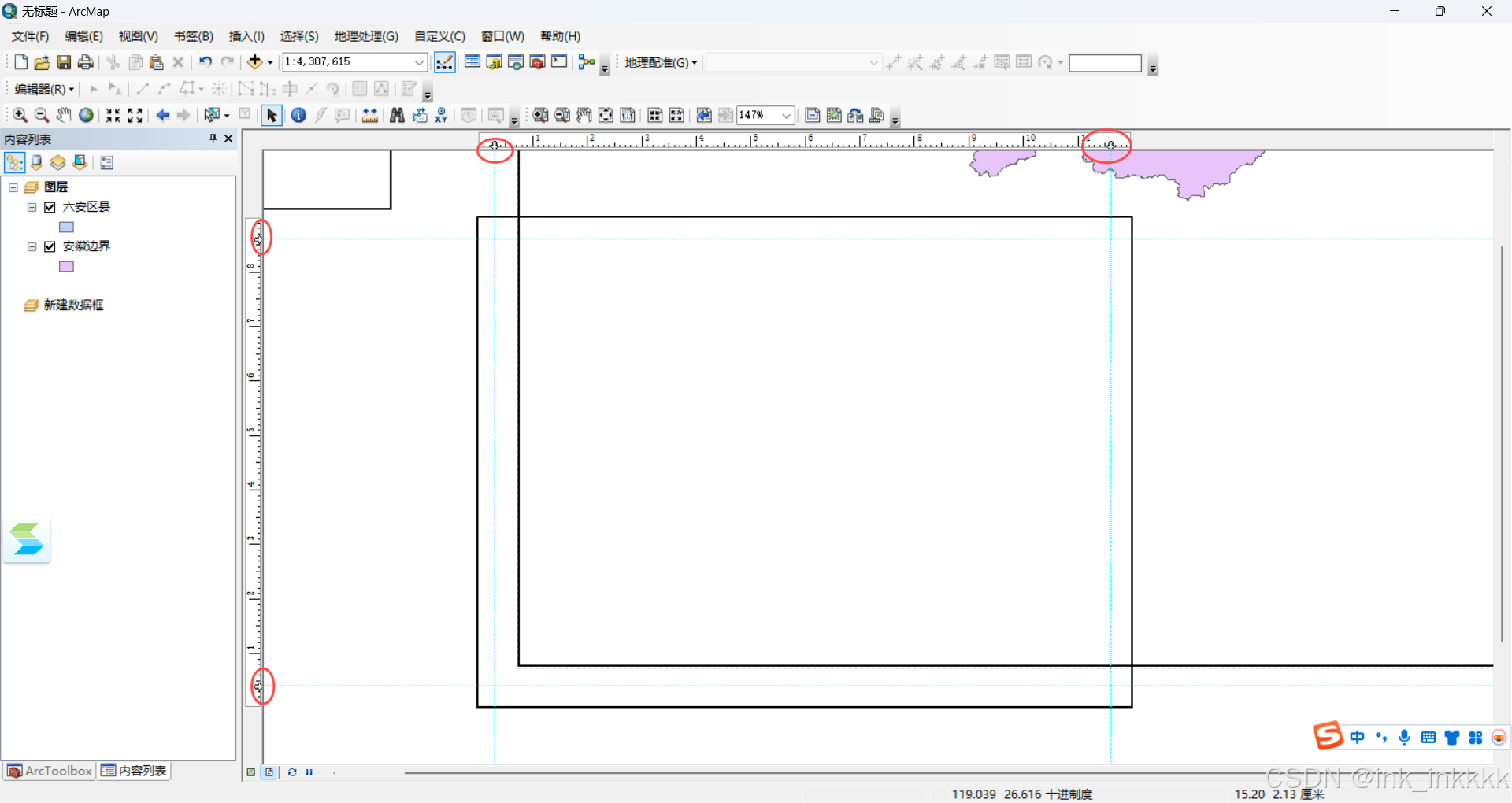

在任务栏中选择插入数据框，然后右击空白部分，选择 “页面和打印设置”，将使用打印机纸张设置的√去掉，再将宽度12，调为高度调9。点击确定，再通过边框周围的尺度，点击尺度，确定离边框4cm位置的 参考线。
注：设置了错误的参考线时，可通过选择该参考线在尺度中对应的位置，右击选择取消参考线。

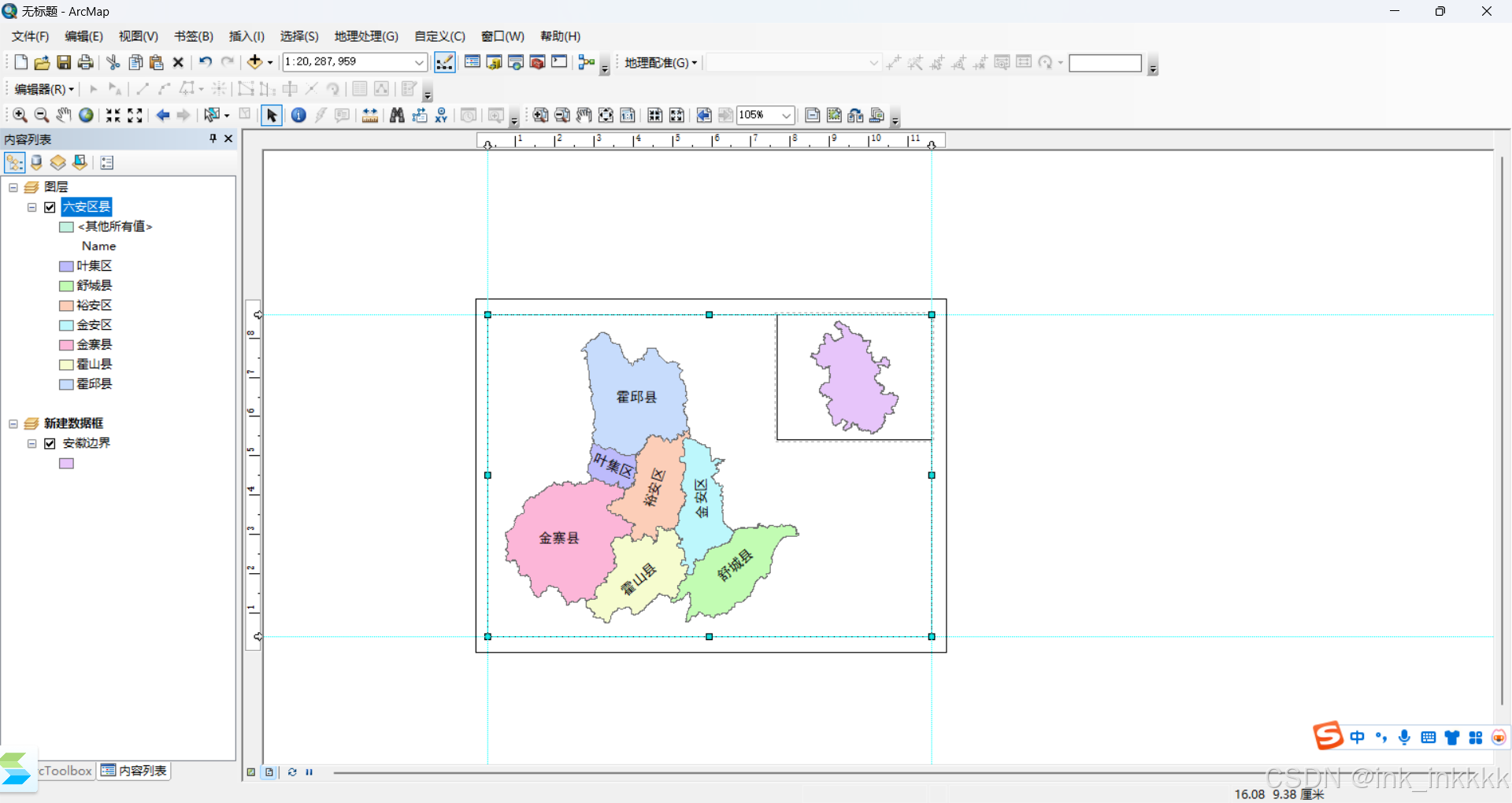

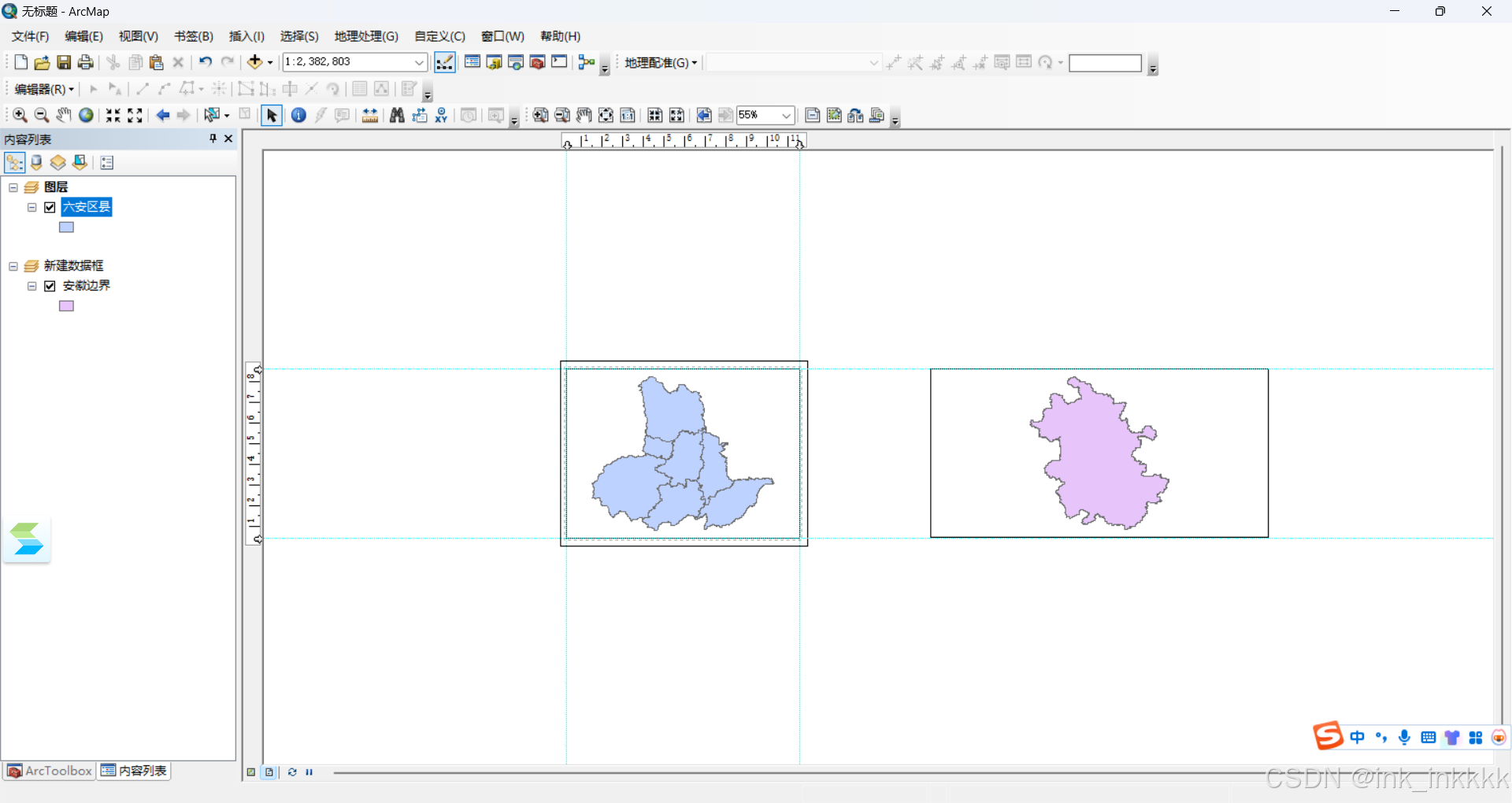

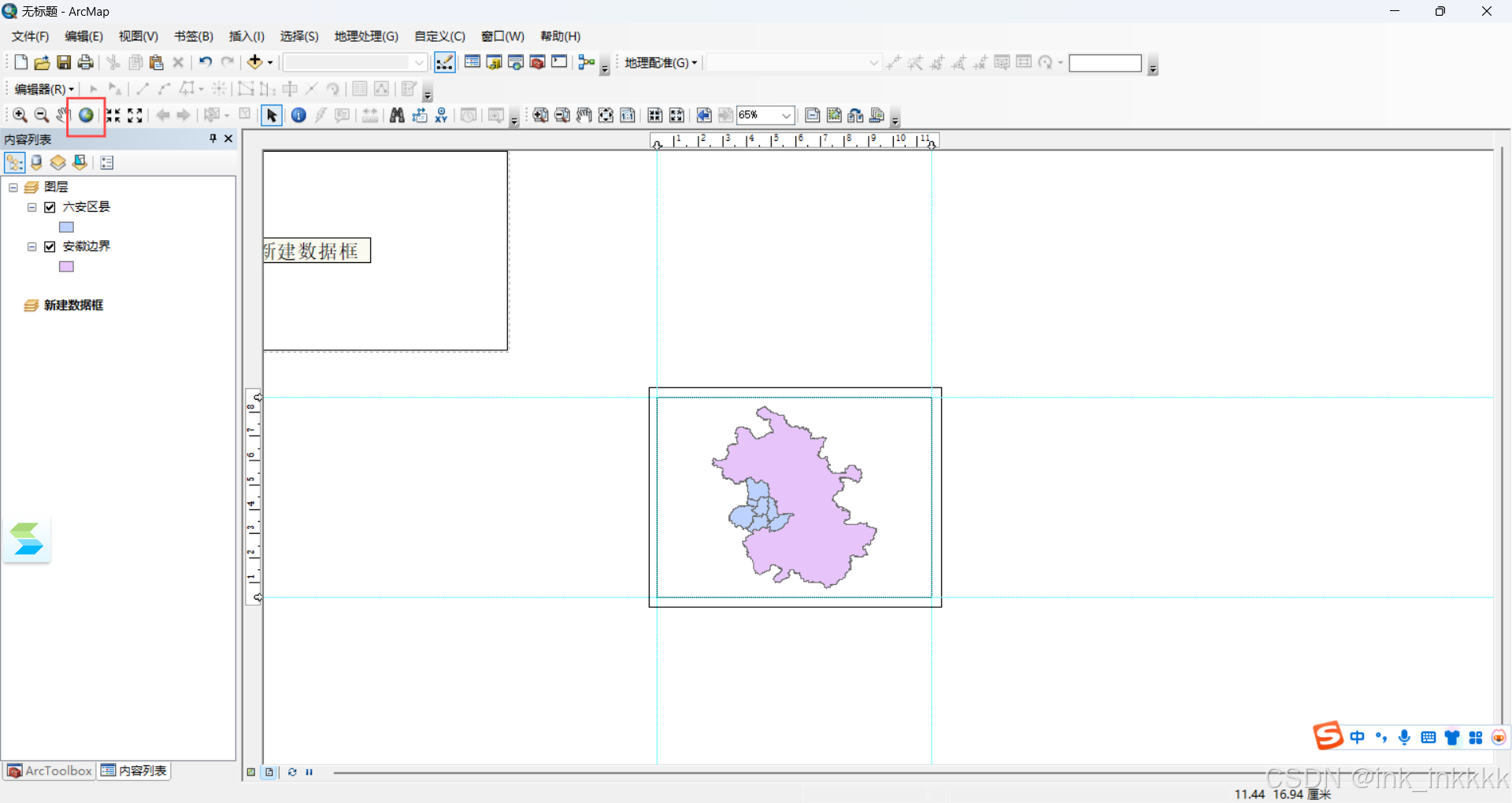

设置好参考线之后，点击行政区域所在的数据框，并将其各个边框拖拽至所设参考线处。完成后点击任务栏中的小地球符号，将数据缩放至合适范围。如下图所示：

然后，在左侧内容列表为“按绘制顺序列出”的条件下，点击安徽边界，按住鼠标将其拖至新建数据框栏目下，则相同的安徽边界数据出现在之前新建的数据框中。（也可以右击图层，选择“激活”该图层之后导入数据，要导入哪个图层下面就激活哪个。）

然后右击第一个图层中的“安徽边界”将其移除，并点击小地图，将留下的图层缩放至合适大小。完成后如下图所示：

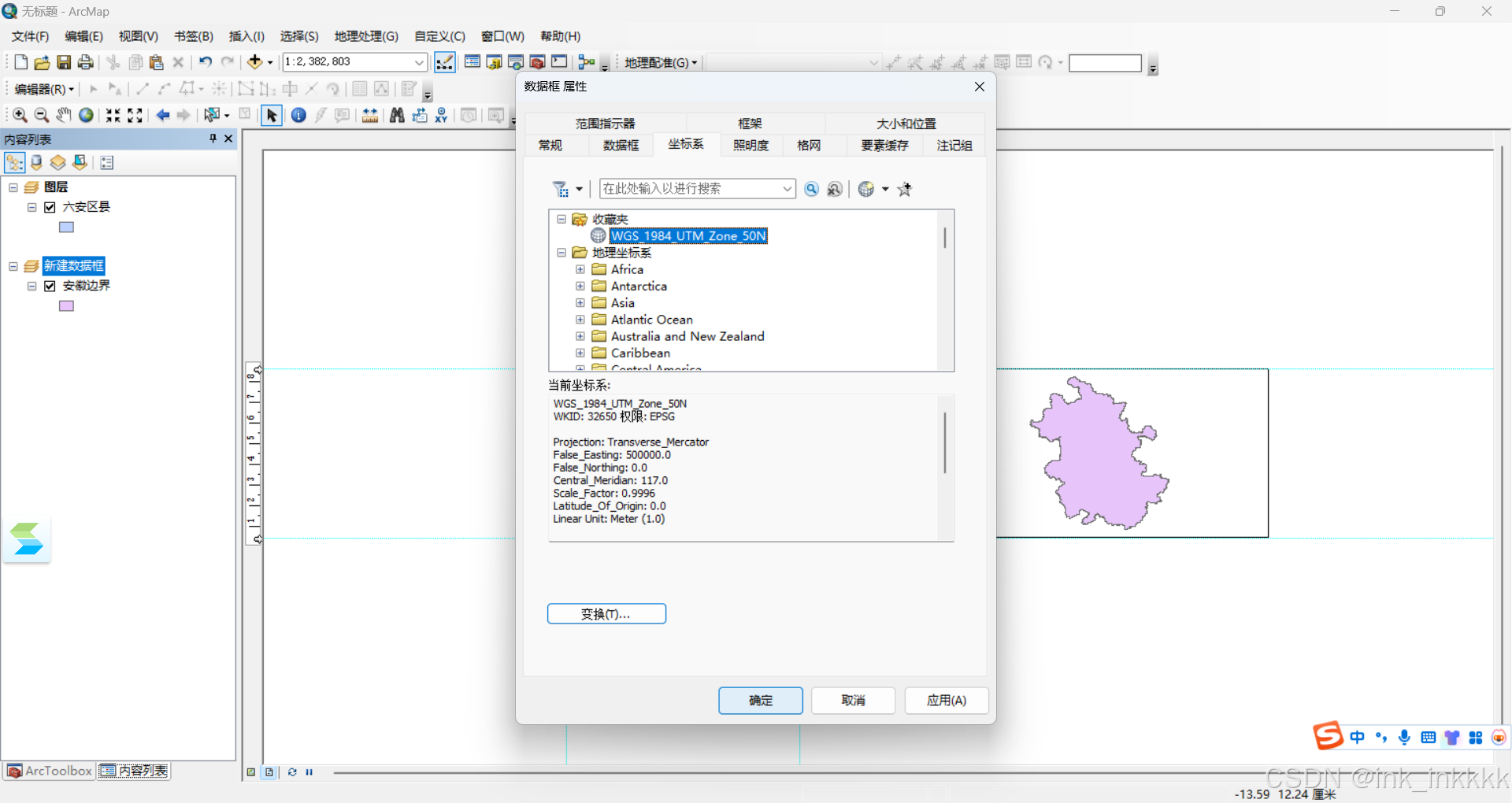

然后右击各图层，选择 属性，在数据框属性中选择 坐标系，选择投影坐标系，制图地区的详细投影带请在网上查询，例如六安所在位置应选择WGS_1984_UTM_Zone_50N。

3.成图过程

（1）区位图色块设置

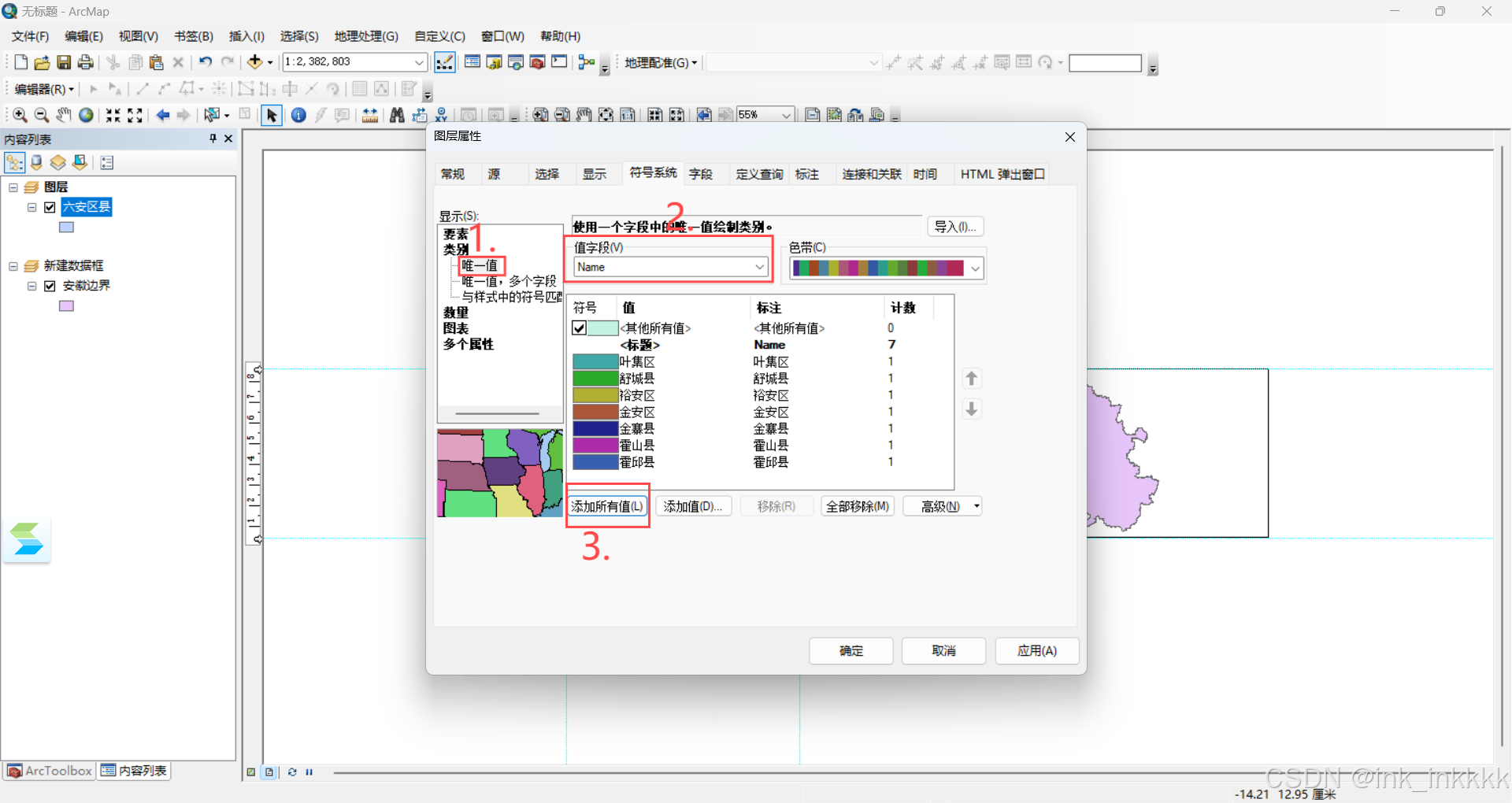

右击内容列表图层中的“六安区县”，选择属性，并在出现的图层属性框中点击 “符号系统”。在右侧 显示 中选择 “类别”- “唯一值”，值字段中选择 “NAME” ，并点击下方的 “添加所有值”。完成之后即可通过 “色带” 选择合适的颜色。

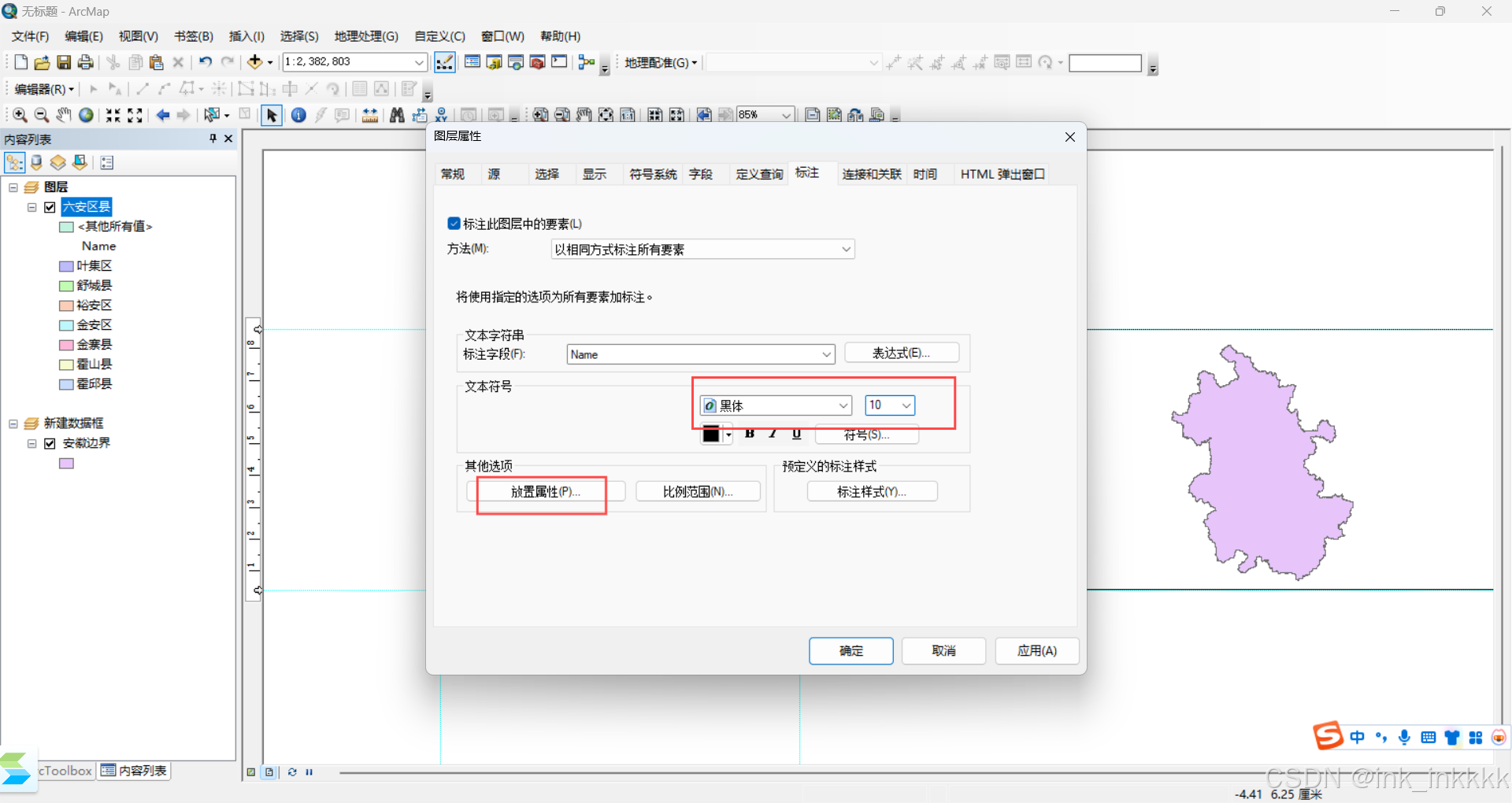

再次右击内容列表图层中的“六安区县”，选择属性，并在出现的图层属性框中点击 “标注”。标注字段为NAME,不用修改。将字体改为黑体，字体大小根据图中显示调整合适大小即可，若有些地区显示名称时不适合横向放置名称，可选择 “放置属性”-“先水平，如不合适则平直”。选择完之后点击确定，再右击“六安区县”选择 “标注要素”。

将旁边的新建数据框缩小并拖拽至刚刚操作的数据框中。再选择任务栏中 “手” 的标识，将已经分为多个色块的区县图移动至合适位置，以放置新建数据框。小图的边框可右击选择 “属性”-“框架”-“边框”，下拉选择0.5磅。完成后如下图所示：

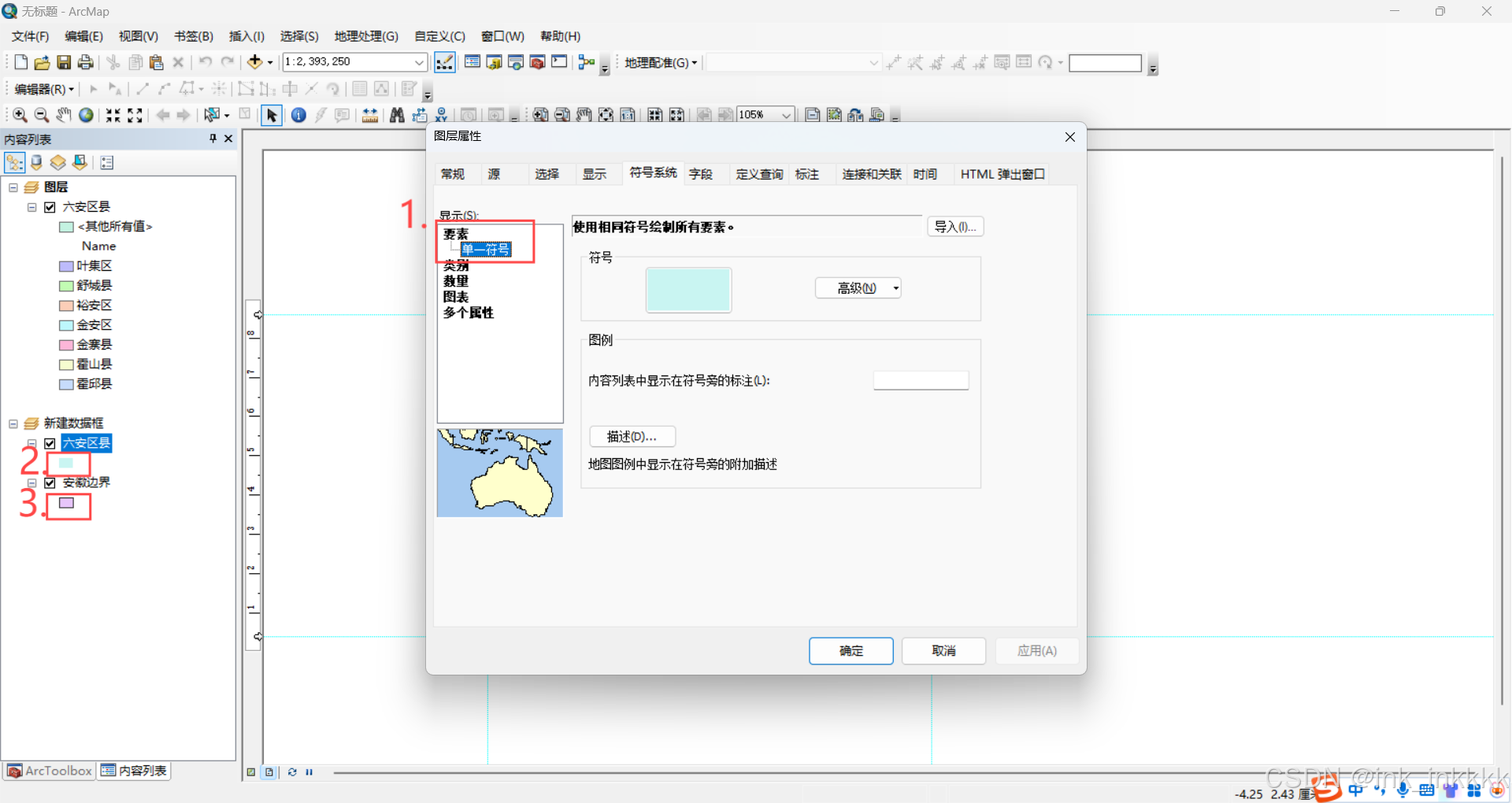

再用上述相同的方法，选择左侧图层中的“六安区县”，按住鼠标，下拖至新建数据框中。再右击新建数据框中的“六安区县”，选择属性，在 符号系统 右侧的 显示 中选择 “要素”-“单一符号” 。完成后，点击内容列表中新建数据框下六安区县的色块，将 “轮廓宽度” 设置为0。同样点击新建数据框中的安徽边界的色块，将 “填充颜色” 设置为“无颜色”。

接着按照之前的方法在图上标注“安徽省”。右击新建数据框中的安徽边界，选择 “属性”-“标注” ，然后将字体改为黑体，字体大小根据图中显示调整合适大小。点击确定，再右击新建数据框中的“安徽边界”选择 “标注要素”。不清楚请上翻，此处往上数第3张图片。

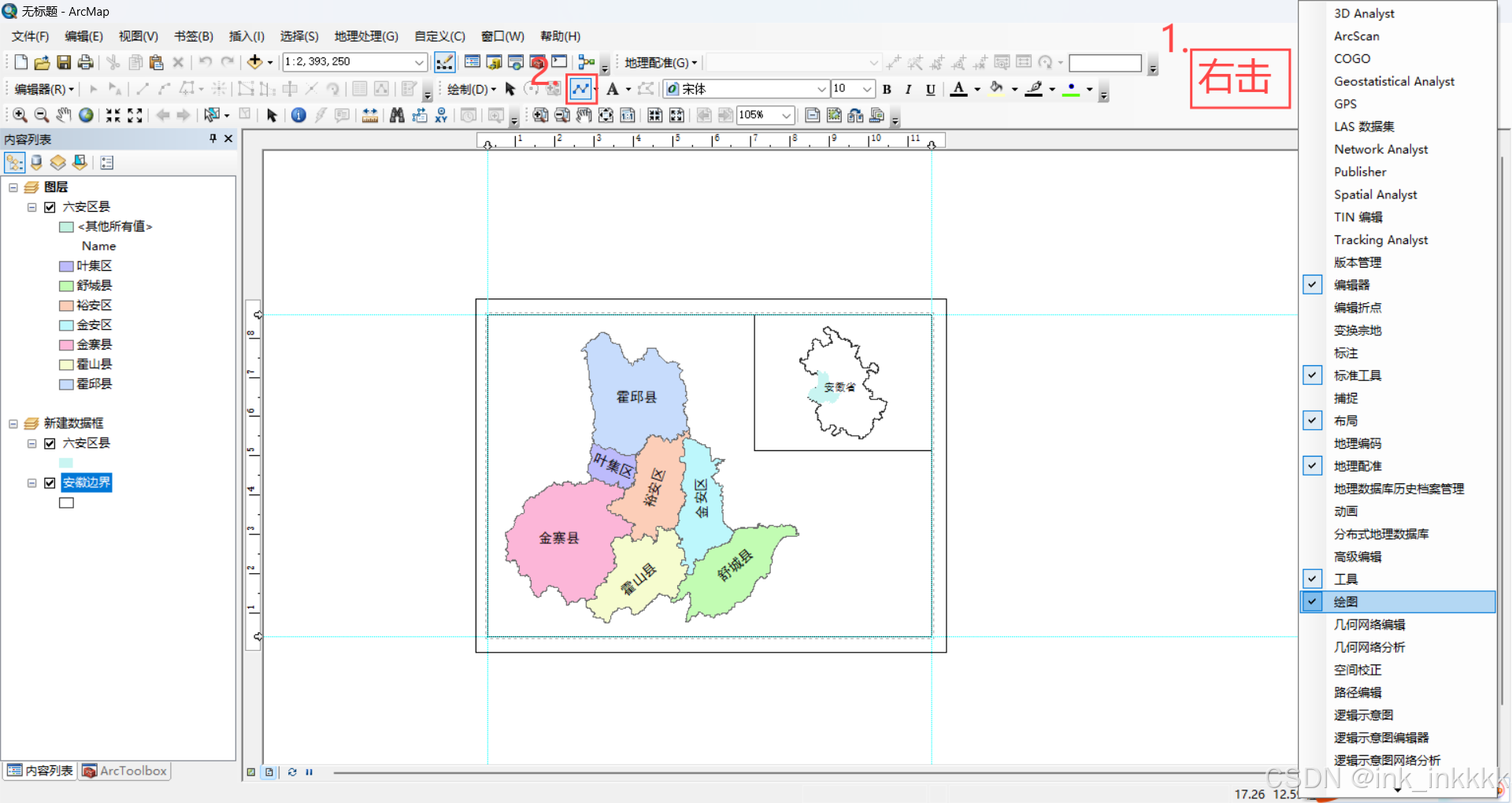

然后，右击任务栏的空白部分，点击 “绘制” ，并在出现的绘制任务栏中将绘制的图形，下拉改为线条。

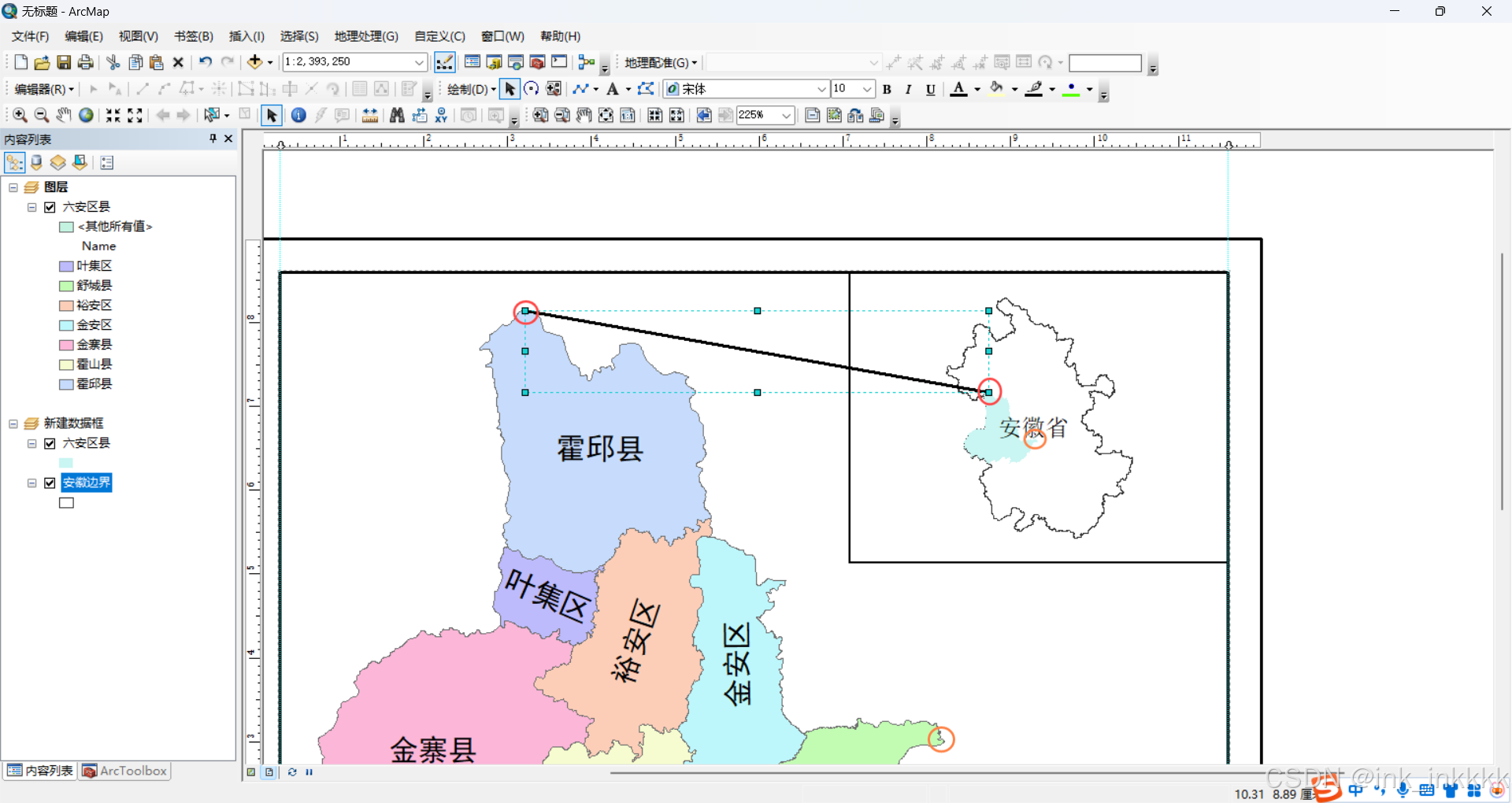

在绘制之前右击边框的尺度清除上下边框的参考线。再点击设置好的线条，点击两个地图中对应六安位置的点连线，如下图所示。终点位置双击完成直线绘制。

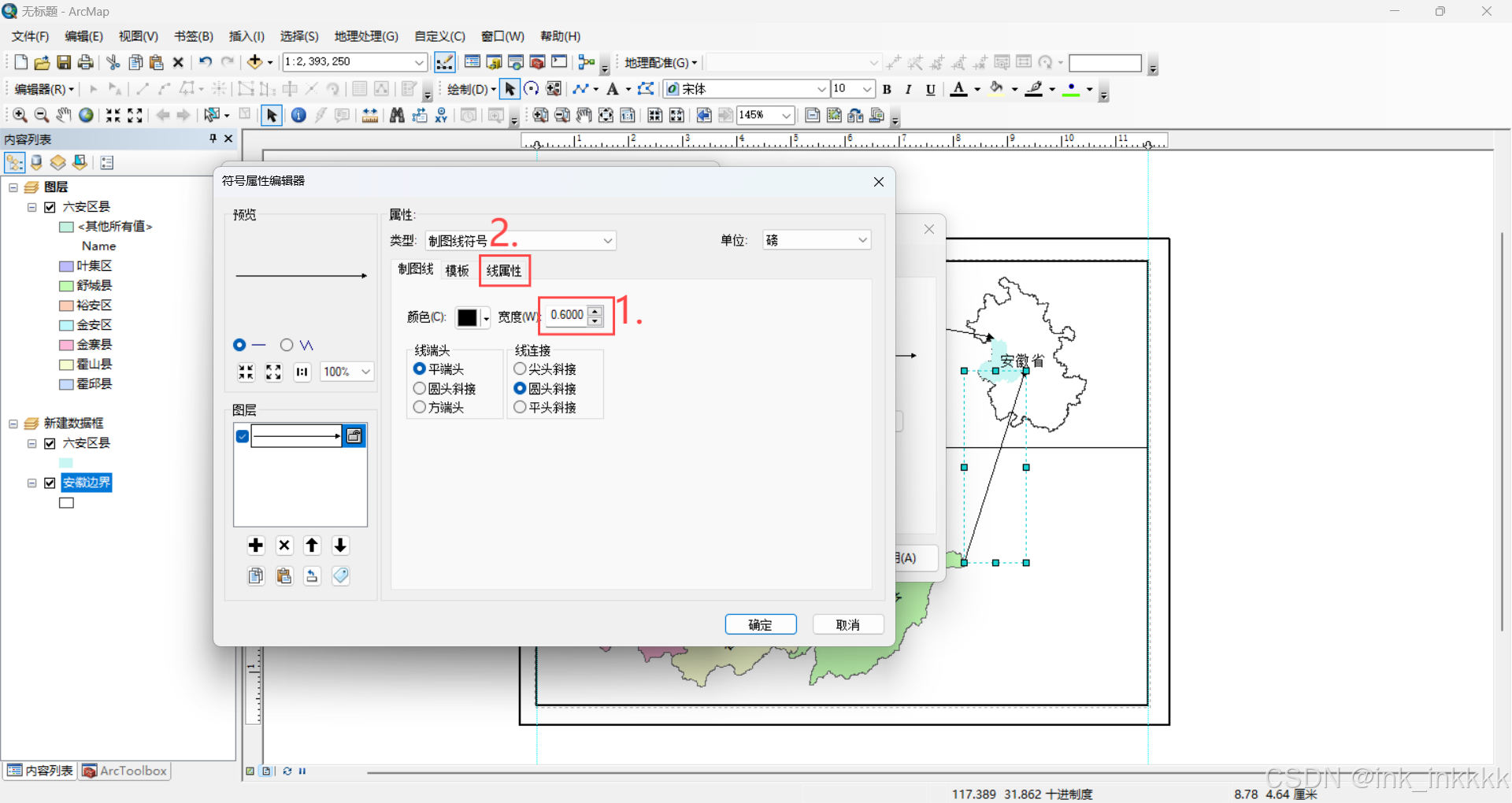

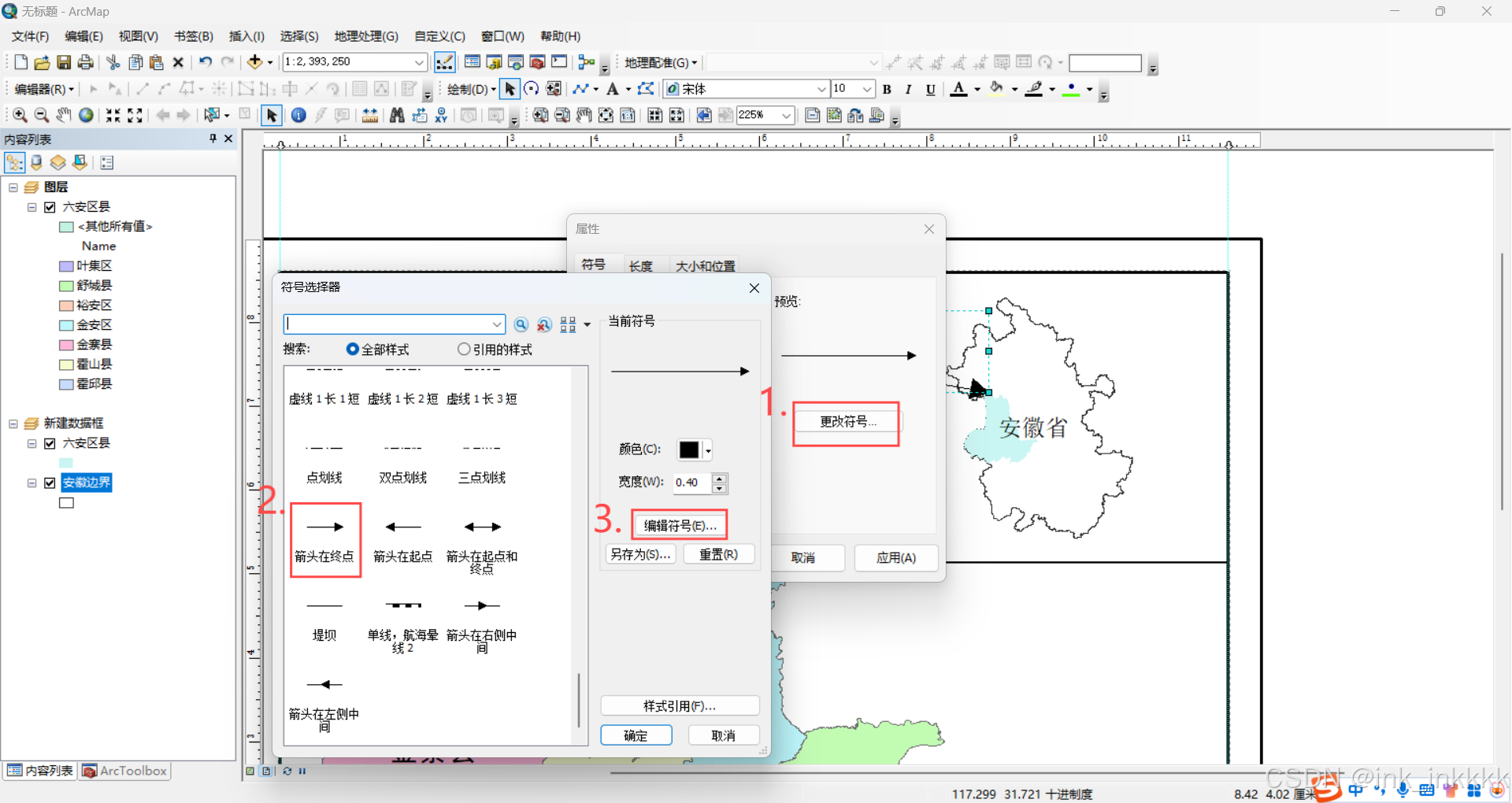

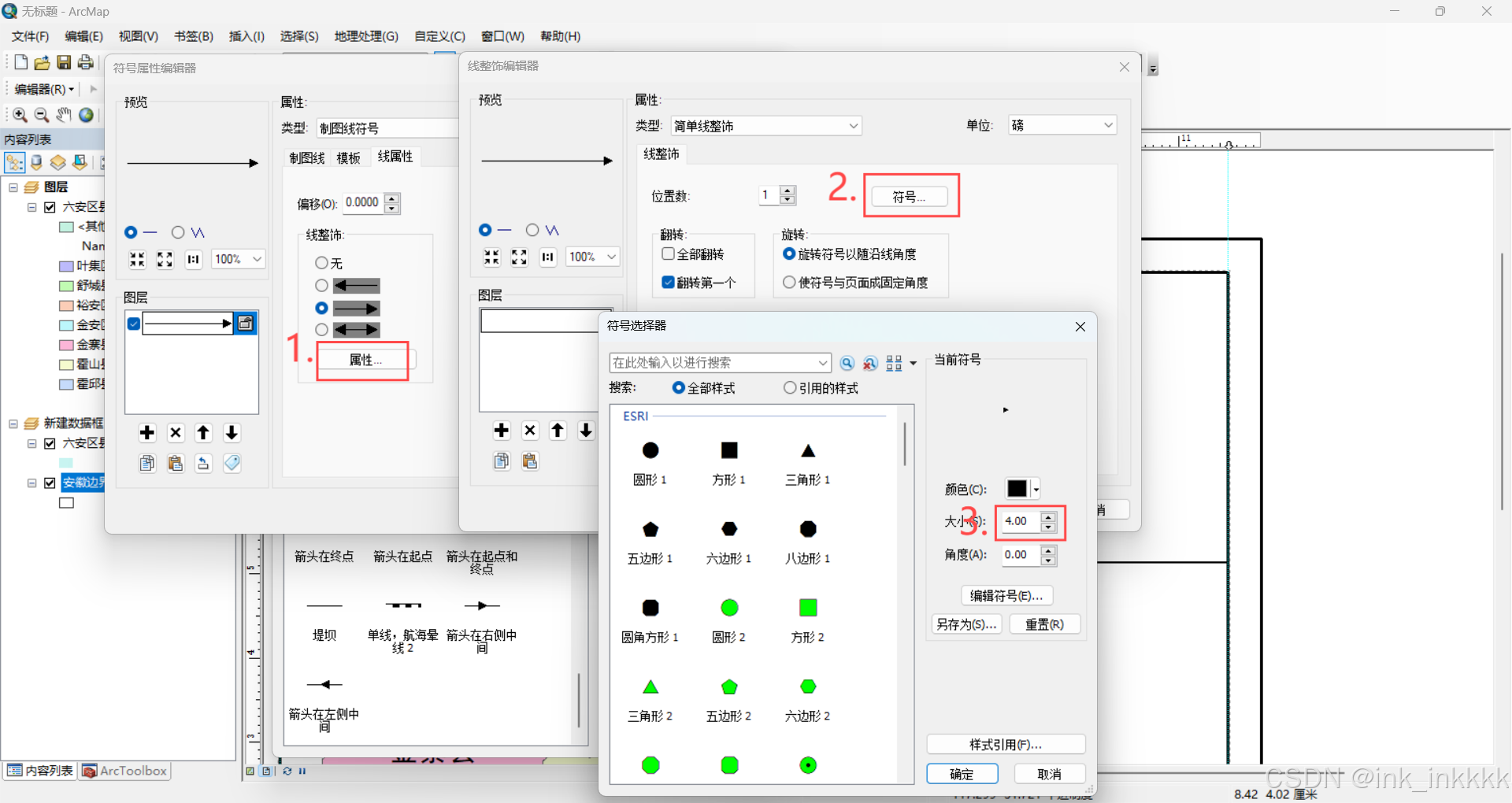

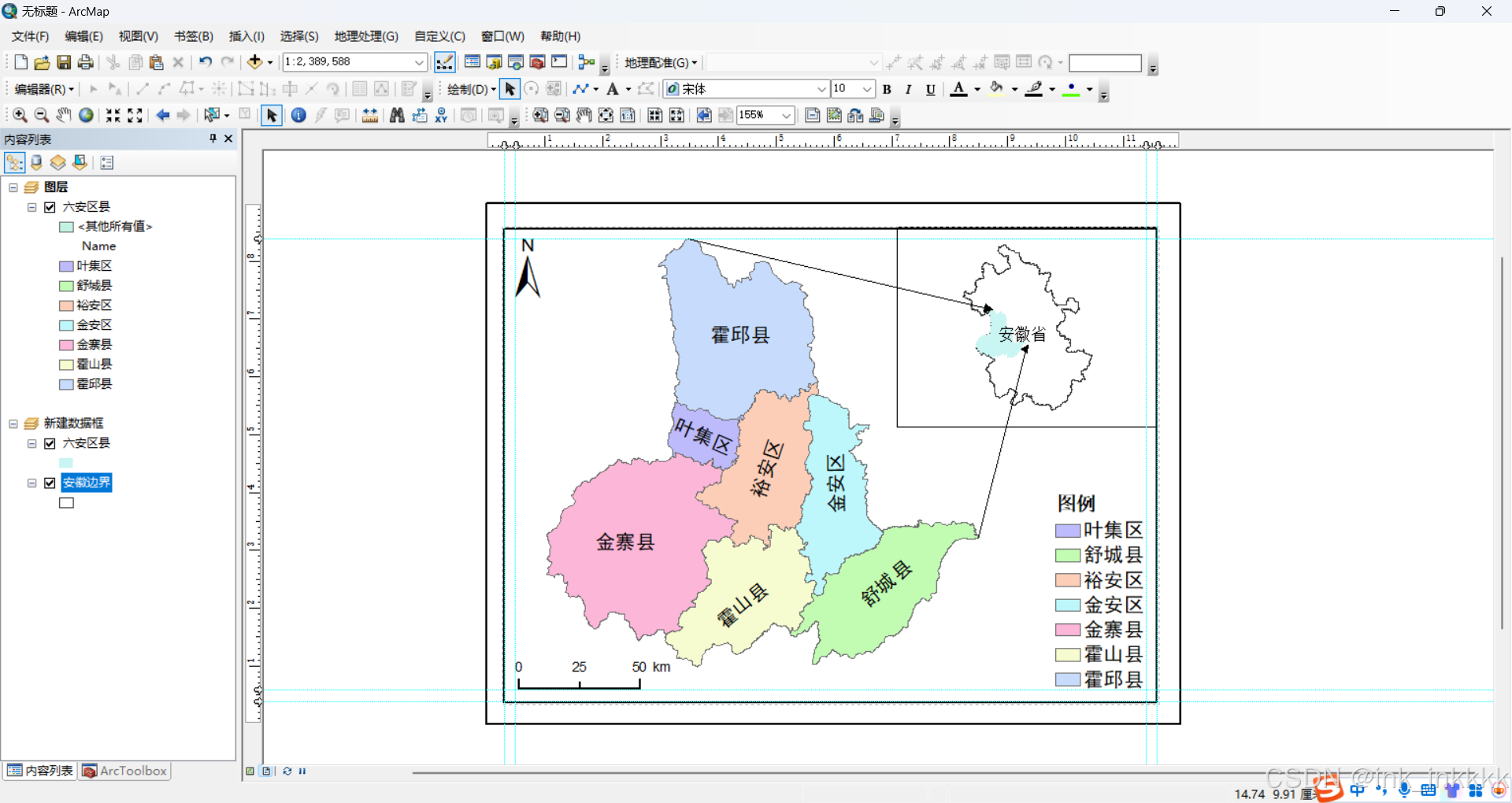

然后进行绘制直线的属性调整。右击线条，选择 “属性”-“更改符号”，在左侧的样式中选择 “箭头在终点” ，再点击 “编辑符号” ，将宽度 设置为0.6。完成后点击**“线属性”-“属性-“符号””**，并修改箭头 “大小” 为4.

（2）布局

a.指北针

为确保布局美观，首先在左上角的边框尺度选择2cm的参考线。根据你所制作的区位图形状选择合适的空白位置，不用与本示例位置完全相同。

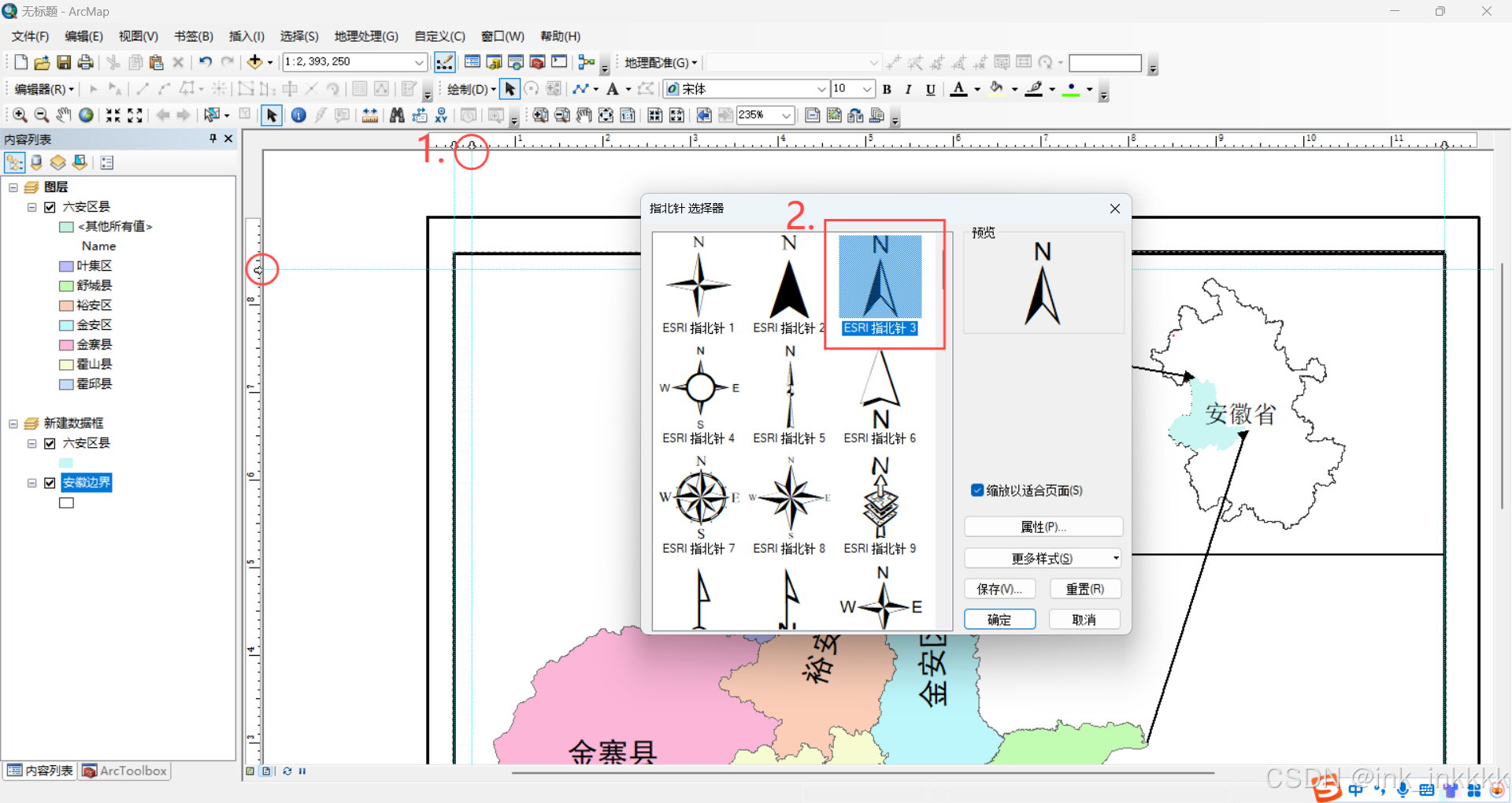

选择任务栏中的 “插入”-“指北针” ，选择“ESRI指北针3”，调整大小，放置于左上角。

b.比例尺

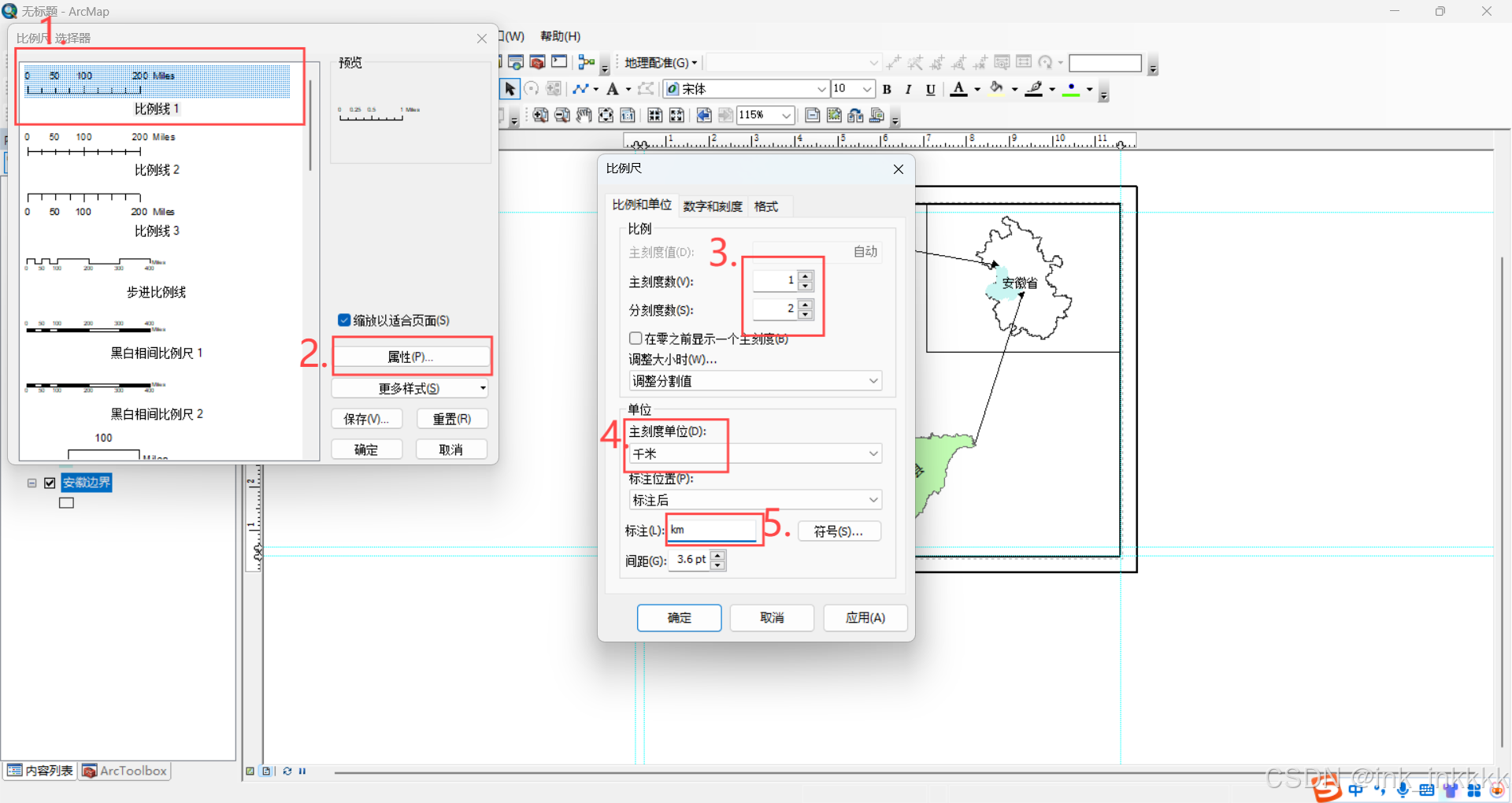

在左下角选择2cm的参考线，然后选择 “插入”-“比例尺” ，选择 “比例线1” 。再选择右侧的属性，将 主刻度数 设置为1， 分刻度数 设置为2， 主刻度单位 选择“千米”， 标注设置 为“km”。点击确定，拖动比例尺将其刻度示数变为 0-25-50 。

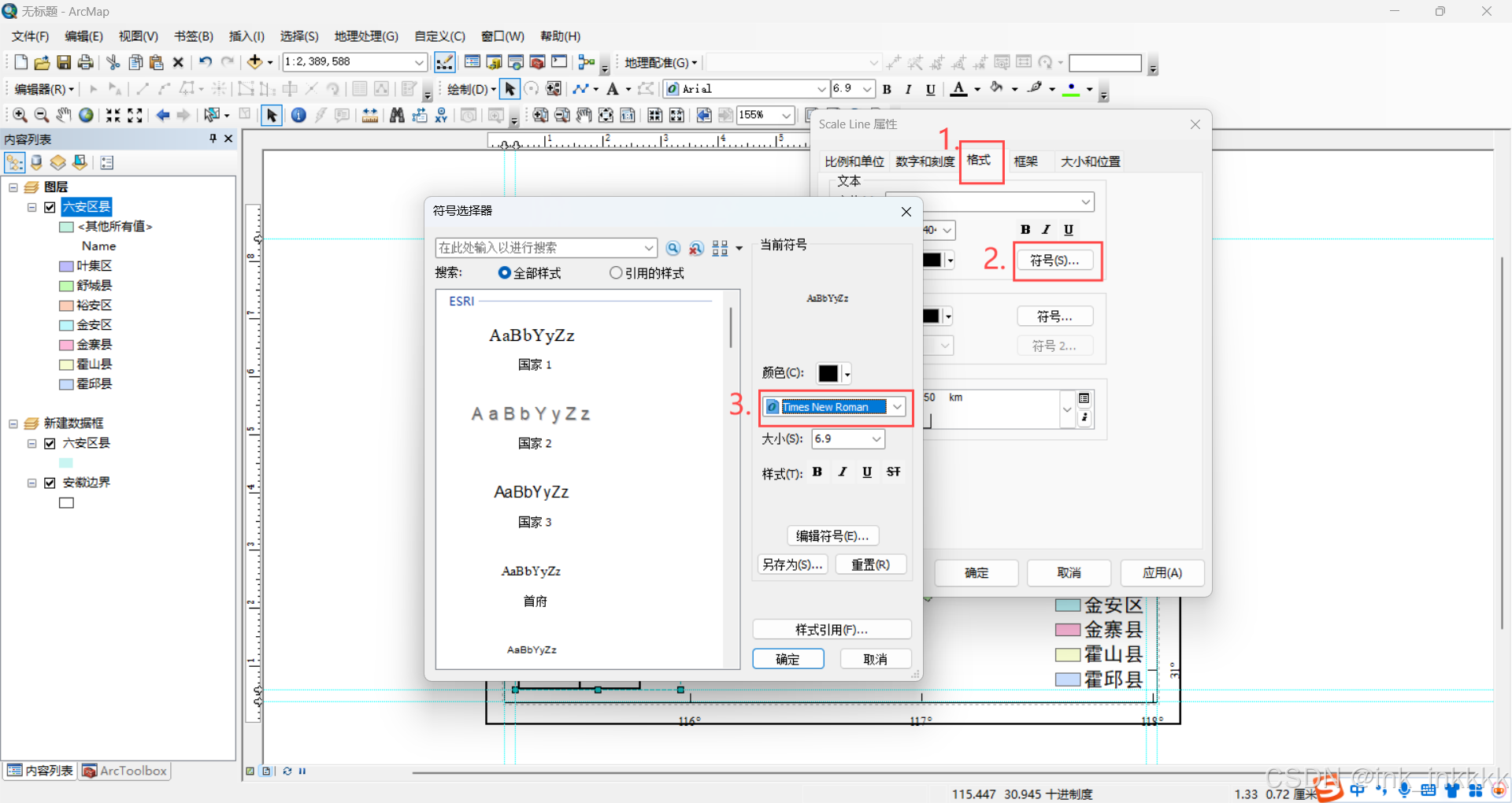

完成后可右击比例尺，选择 “属性”-“符号” ，将字体改为“Times New Roman”，并点击确定。

c.图例

在右下角选择2cm的参考线，选择任务栏中的 “插入”-“图例” ，点击下一步生成图例。右击图例选择 “属性”-“项目”-“字体” ，选择黑体并确定。再右击图例选择 “转换为图形”，转换完成后，右击图例选择 “取消分组” ，将图中不需要的部分删掉。并将“图例”标题框下移，选择分开后的所有显示框右击选择 “组” ，完成后如图所示：

d.经纬度设置

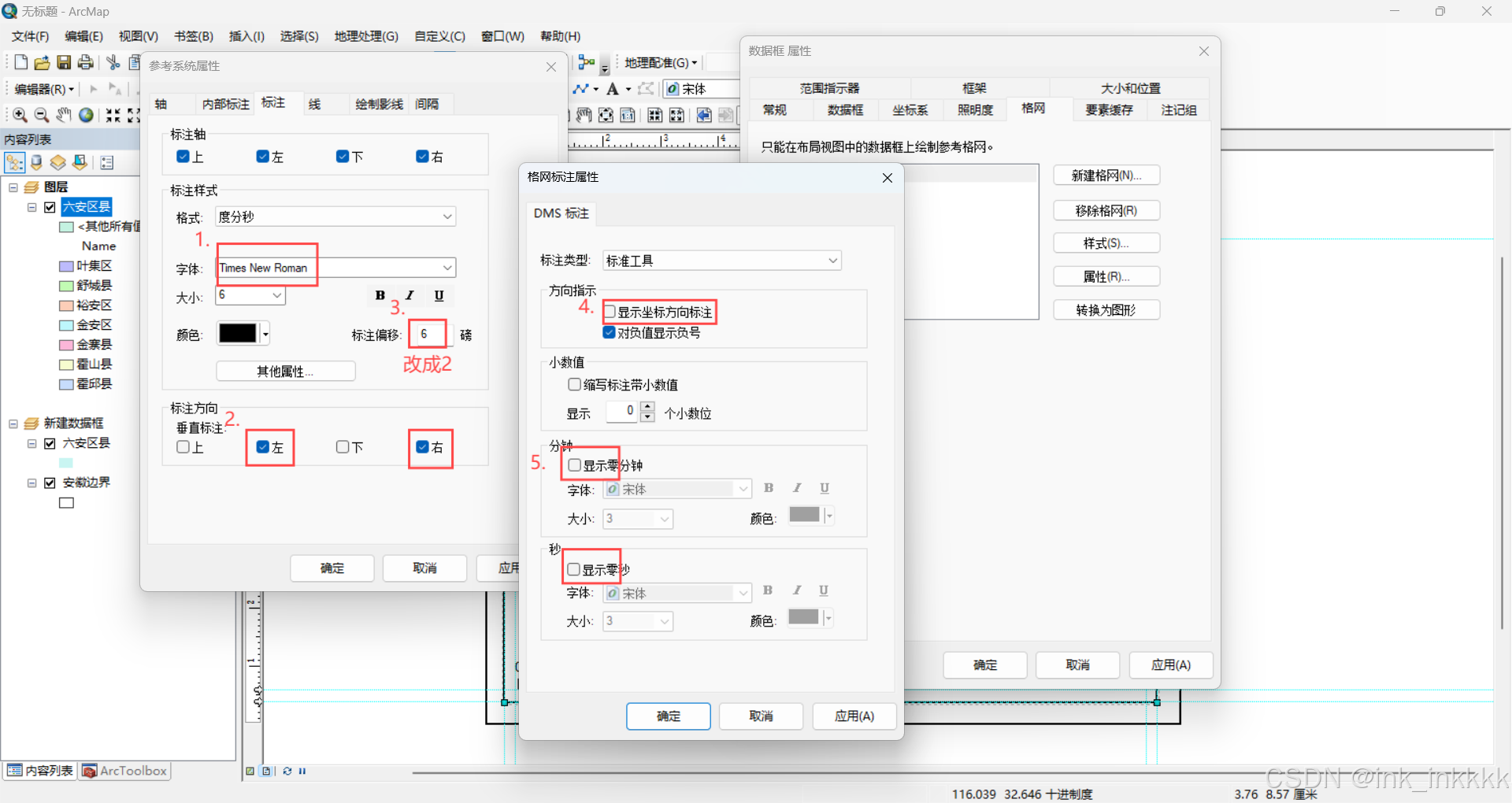

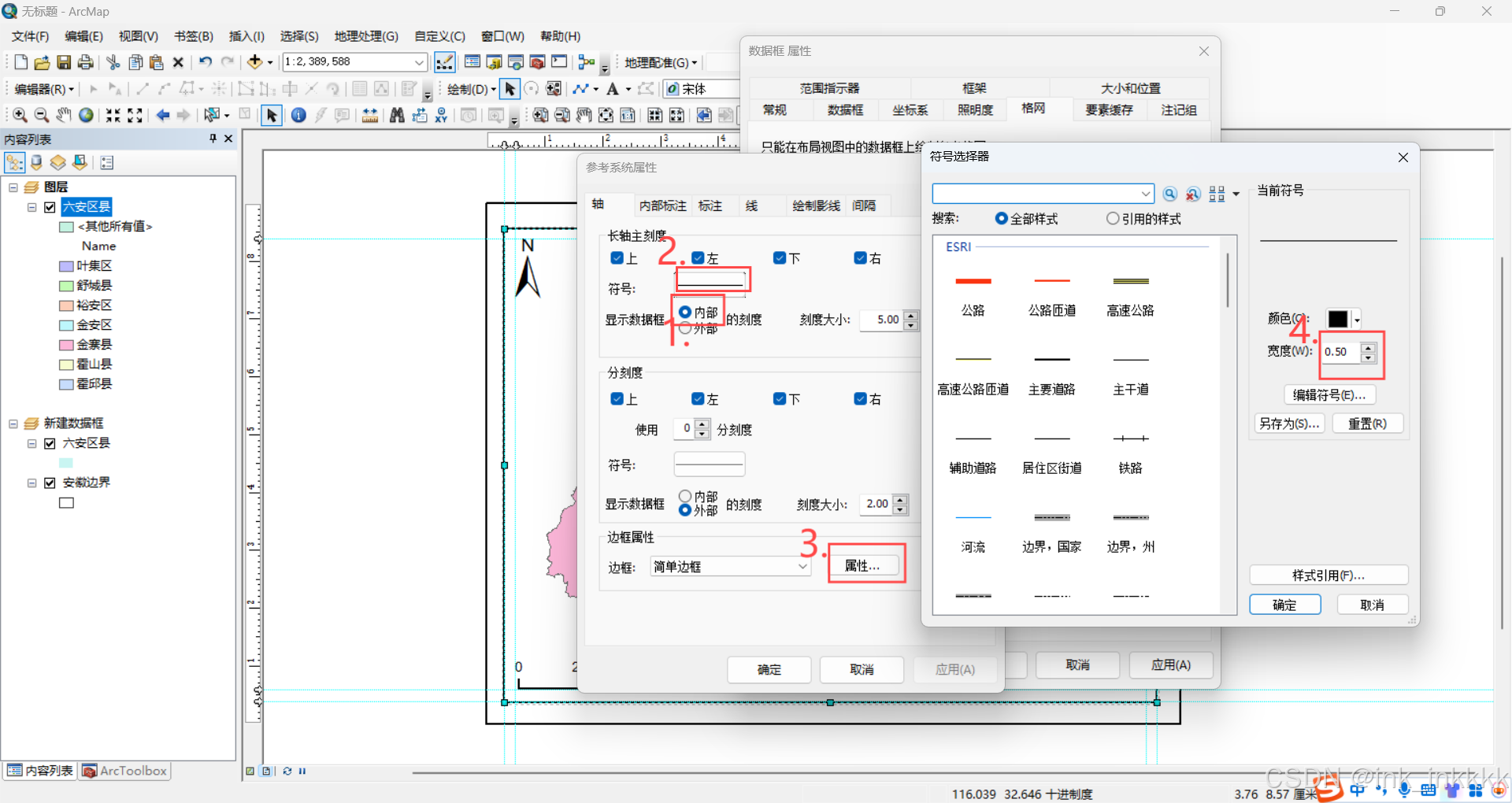

点击选择图中的大数据框，右击，选择 “属性”-“网格”-“新建网格” ，点击下一步生成网格。再点击网格的属性，选择**“轴”，选择“显示数据框”后面的 “内部” ，并点击上面的线条，将其宽度改为0.5， “刻度大小” 改为3。同样选择边框属性中的属性，将其宽度改为0.5，点击确定。

然后选择“标注”**，将 字体 改为“Times New Roman”， 标注方向 选择“左”、“右”， 标注偏移 改为2磅。接着选择 “其他属性” ，在其中方向指示部分点击第一个，然后将下面的 “分钟” 和 “秒” 的勾选取消。

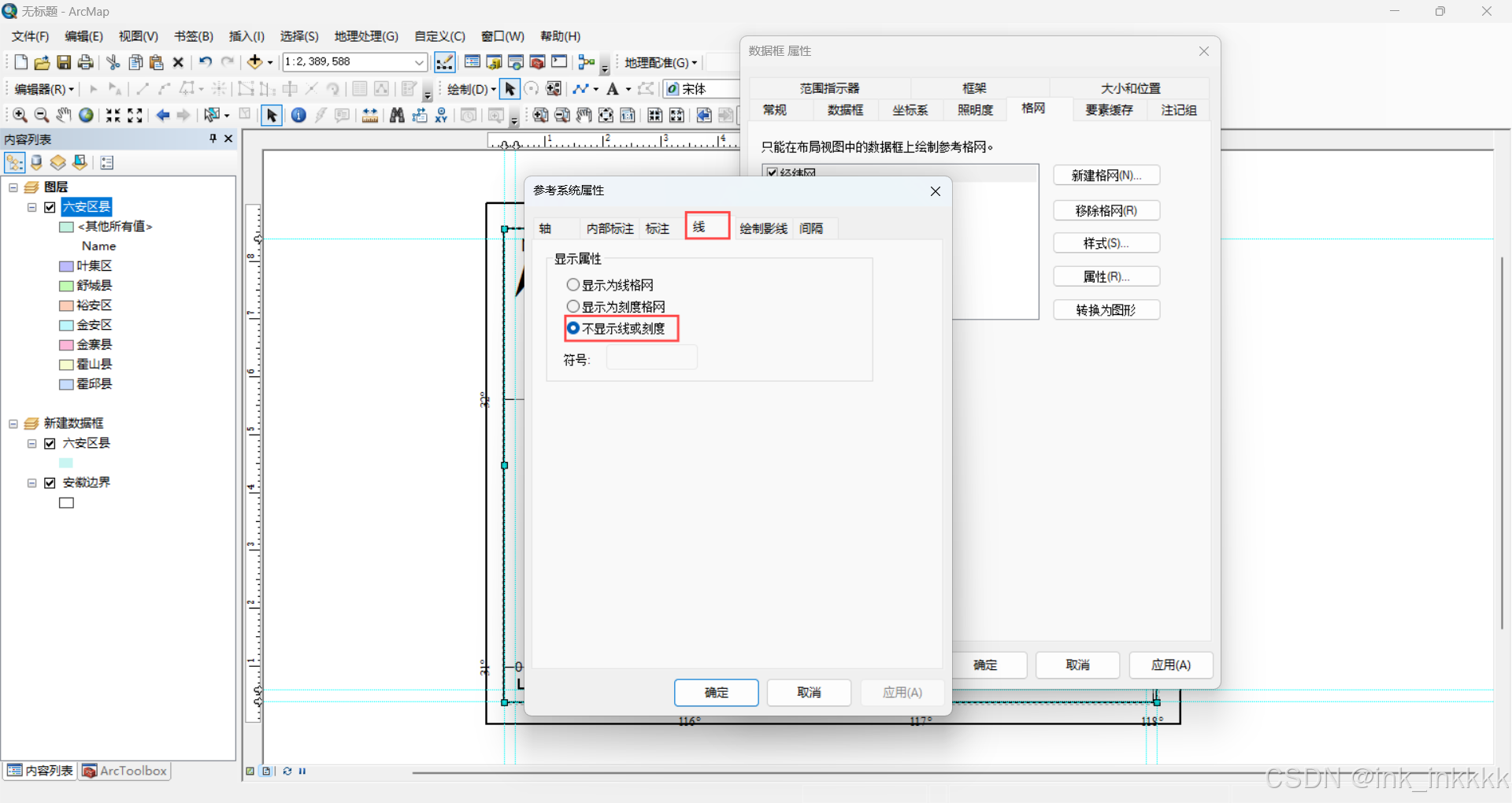

确定之后，接着选择 属性 中的 “线” ，选择 “不显示线或刻度” ，全部完成后点击 “应用” 。应用后可在选择数据框属性界面，选择 “框架”-“边框” ，选择 “无”。

4.出图

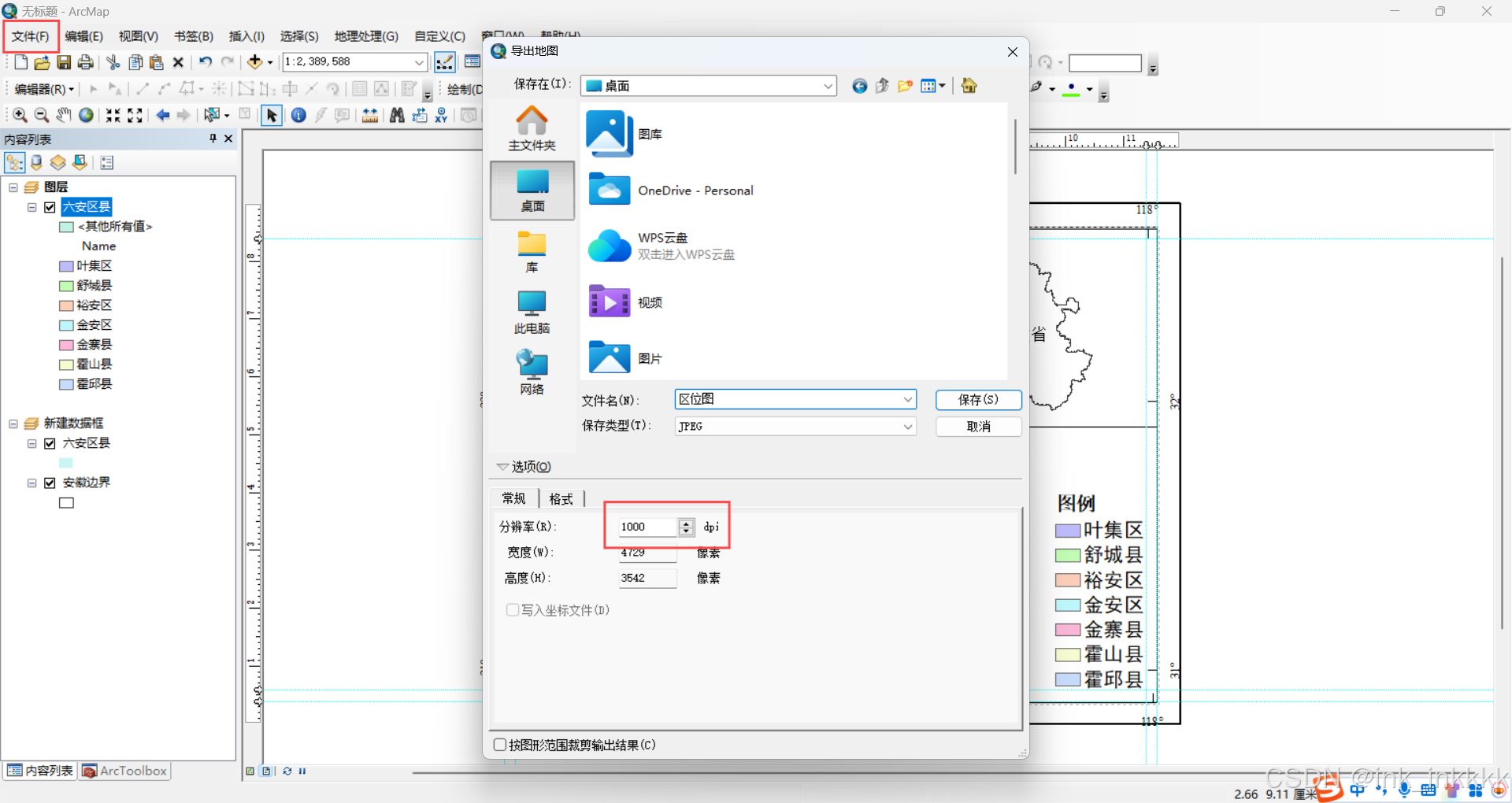

保存文件，然后再任务栏的文件下方选择 “导出地图” ，然后可根据所需要的清晰度调高分辨率，最后保存至所需位置。完成出图。

二、第二个区位图

1.数据下载

（1）数据来源

地理空间数据云：打开网址

（2）下载过程

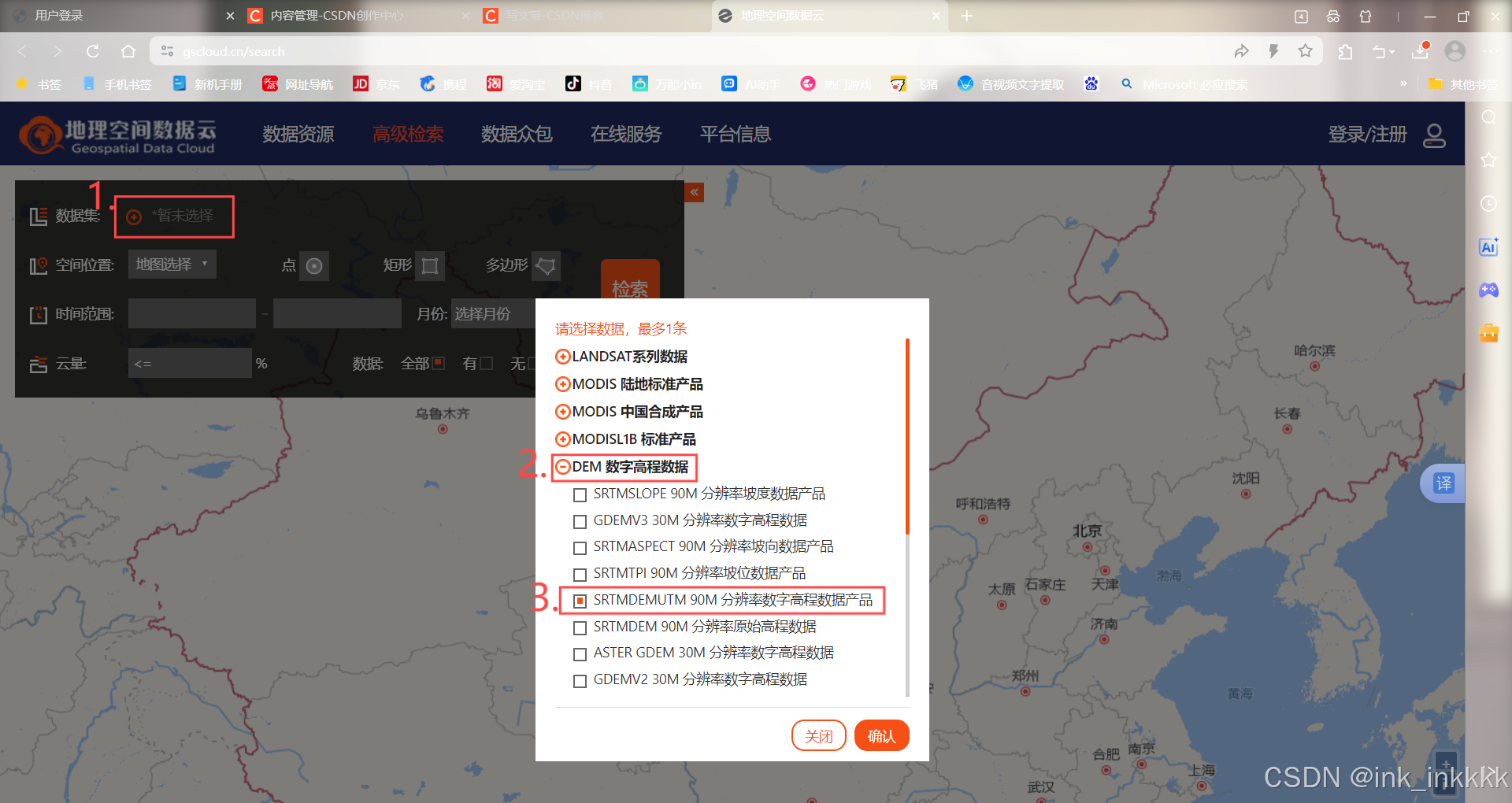

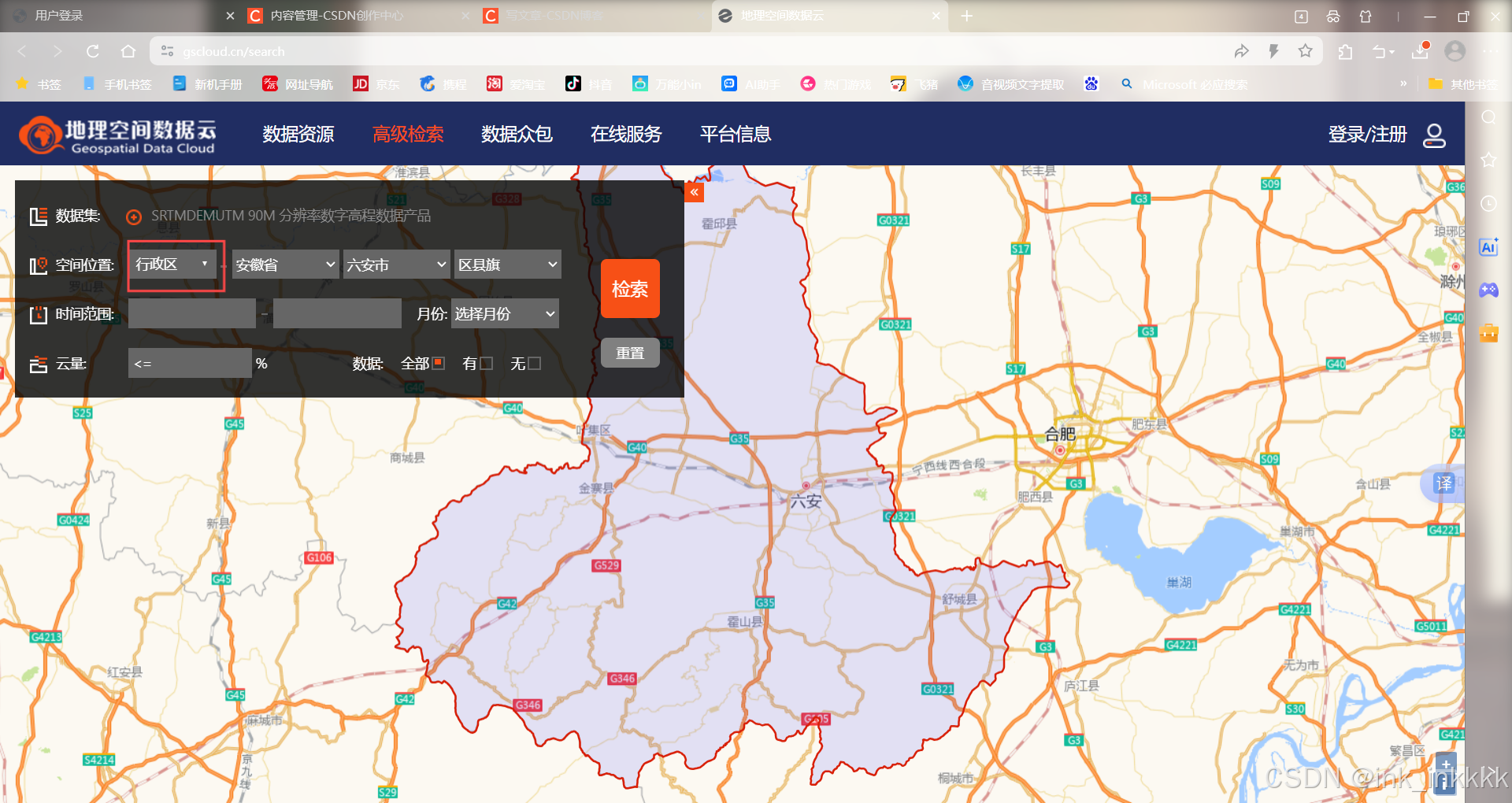

将空间位置改为 “行政区”，并选择相应地区。数据集选择 “SRTMDEMUTM 90M 分辨率数字高程数据产品”，详情见下图。选择完成后进行搜索，点击搜索结果，确认数据方框是否覆盖了整个地区，若没有覆盖完全则多选几个数据。然后下载数据，下载完成后解压。

2.数据预处理

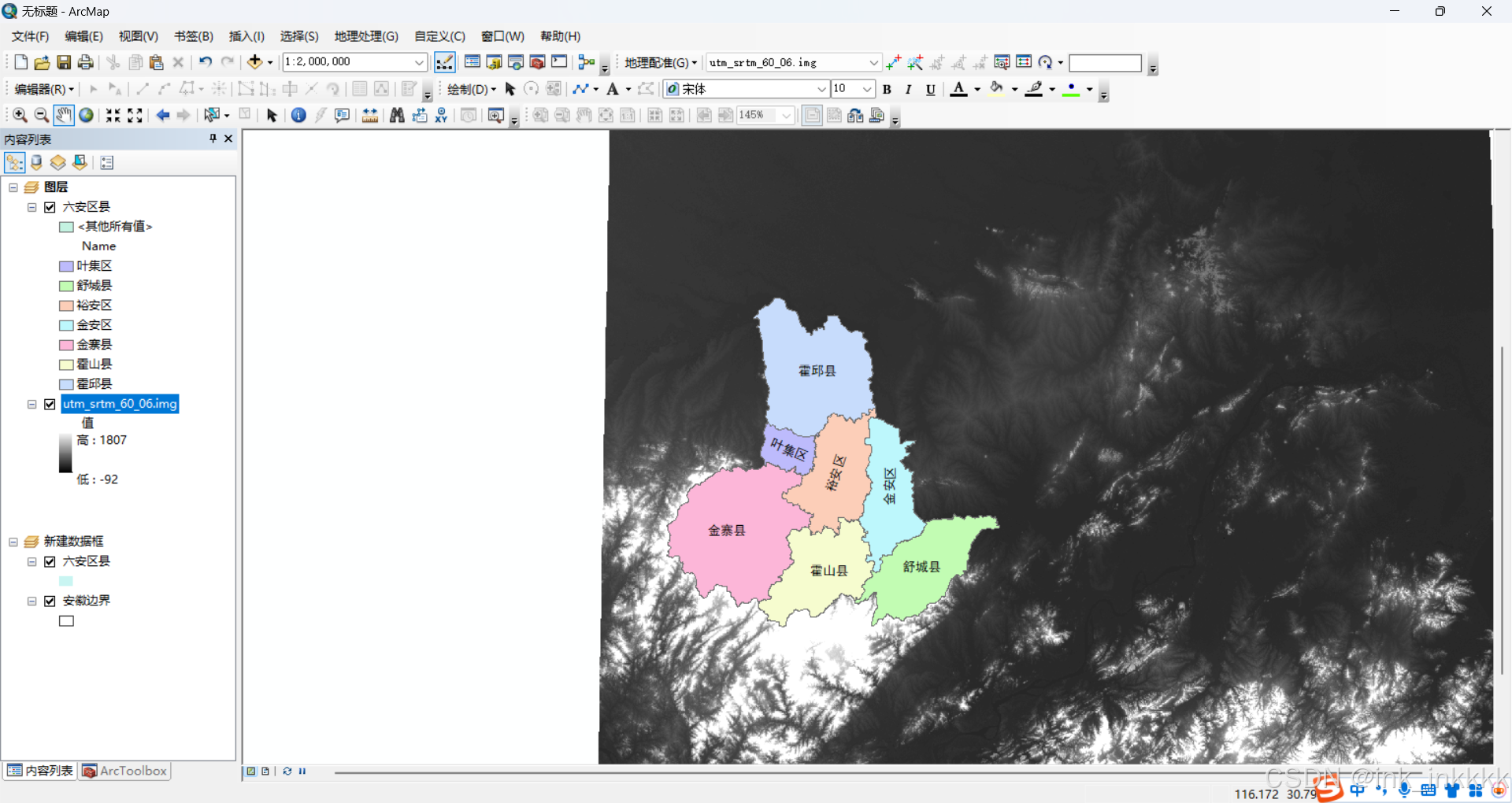

在第一张图的基础上，将左下角的视图切为 “数据视图” ，右击内容列表中的“图层”选择 “激活” 。然后点击任务栏中的 “添加数据”，将刚刚下载的数据导入图中。如图：

（1）镶嵌

导入两份数据时，数据的边界会非常明显，此时需要镶嵌。只有一份数据可不做此步。

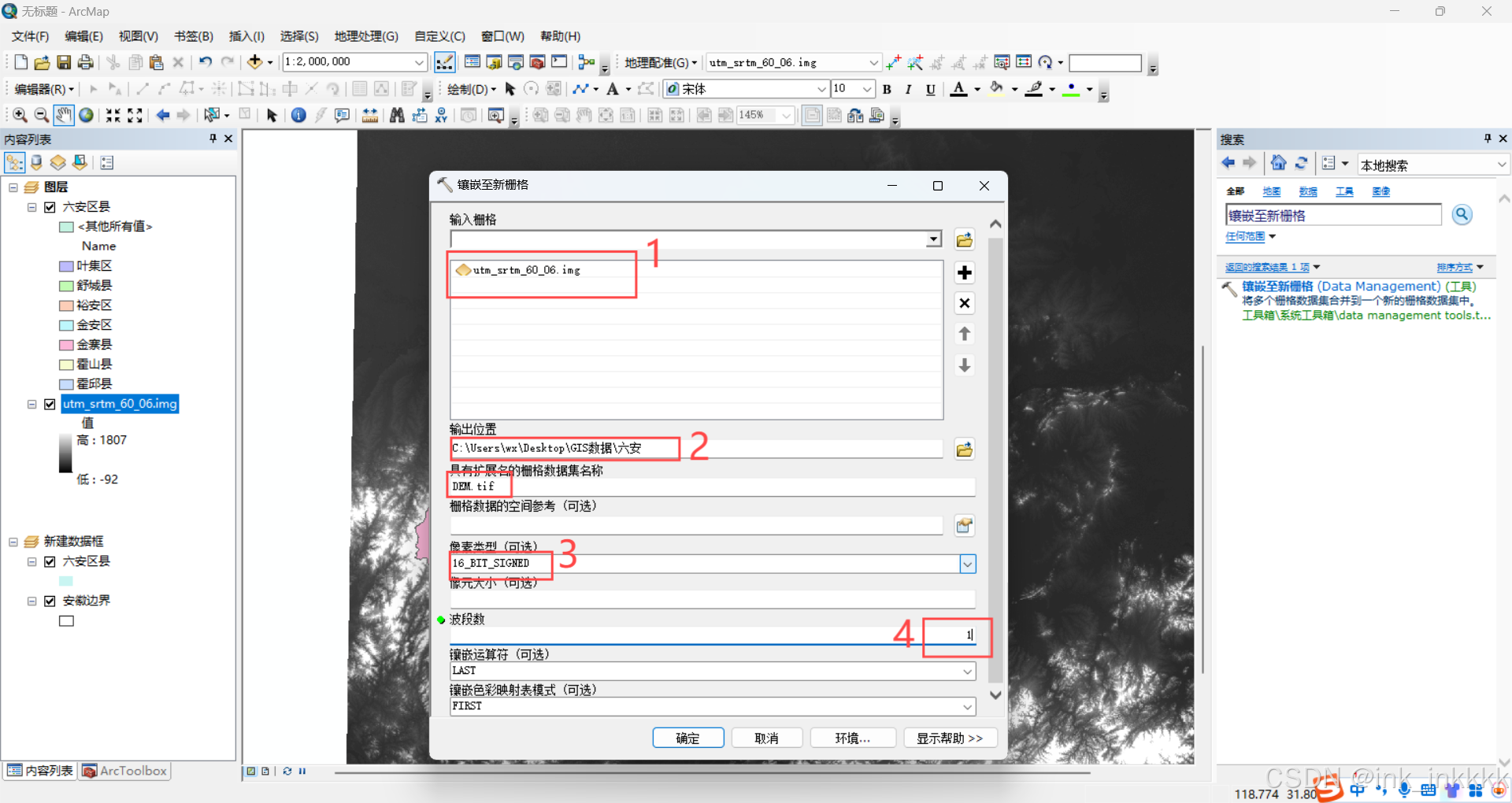

首先，通过 “窗口”-“搜索” ，点击搜索 “镶嵌至新栅格”。

界面中的 输入栅格 选项将需要镶嵌的栅格全选上，然后选择 输出位置 为哪个文件夹，并命名。要素类型选择，需右击内容列表里的栅格数据，点击 “属性”-“源” 。按照第二张图片显示的查看。

最后波段数，若为彩色RGB，则为3个波段。本示例中为黑白色，波段数为1。完成后点击确认，然后将导入的未镶嵌的栅格数据移除。

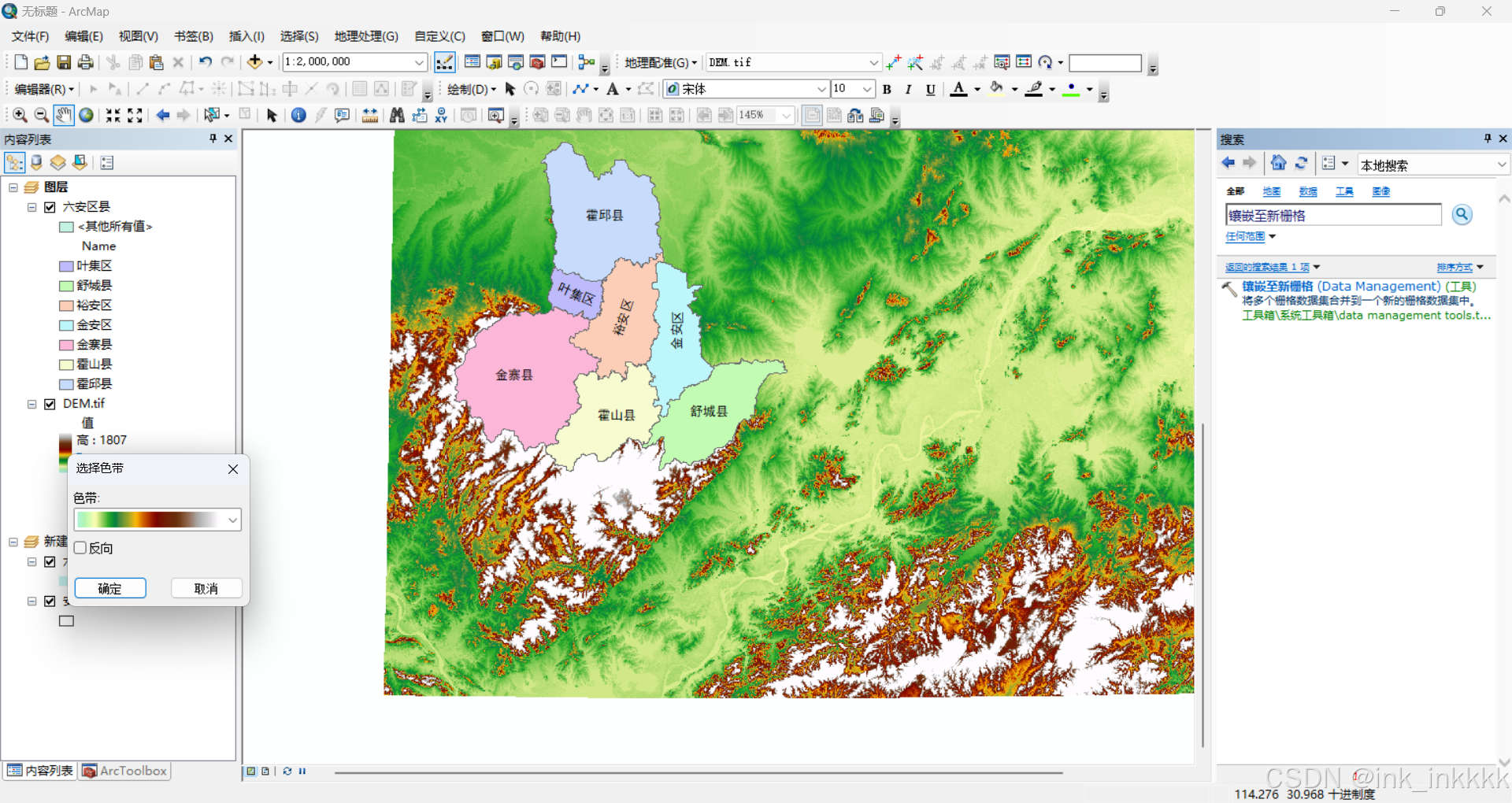

再点击DEM.tif（镶嵌后的数据）的色带，换成红绿色为主的色带，如下图所示：

（2）按掩膜提取

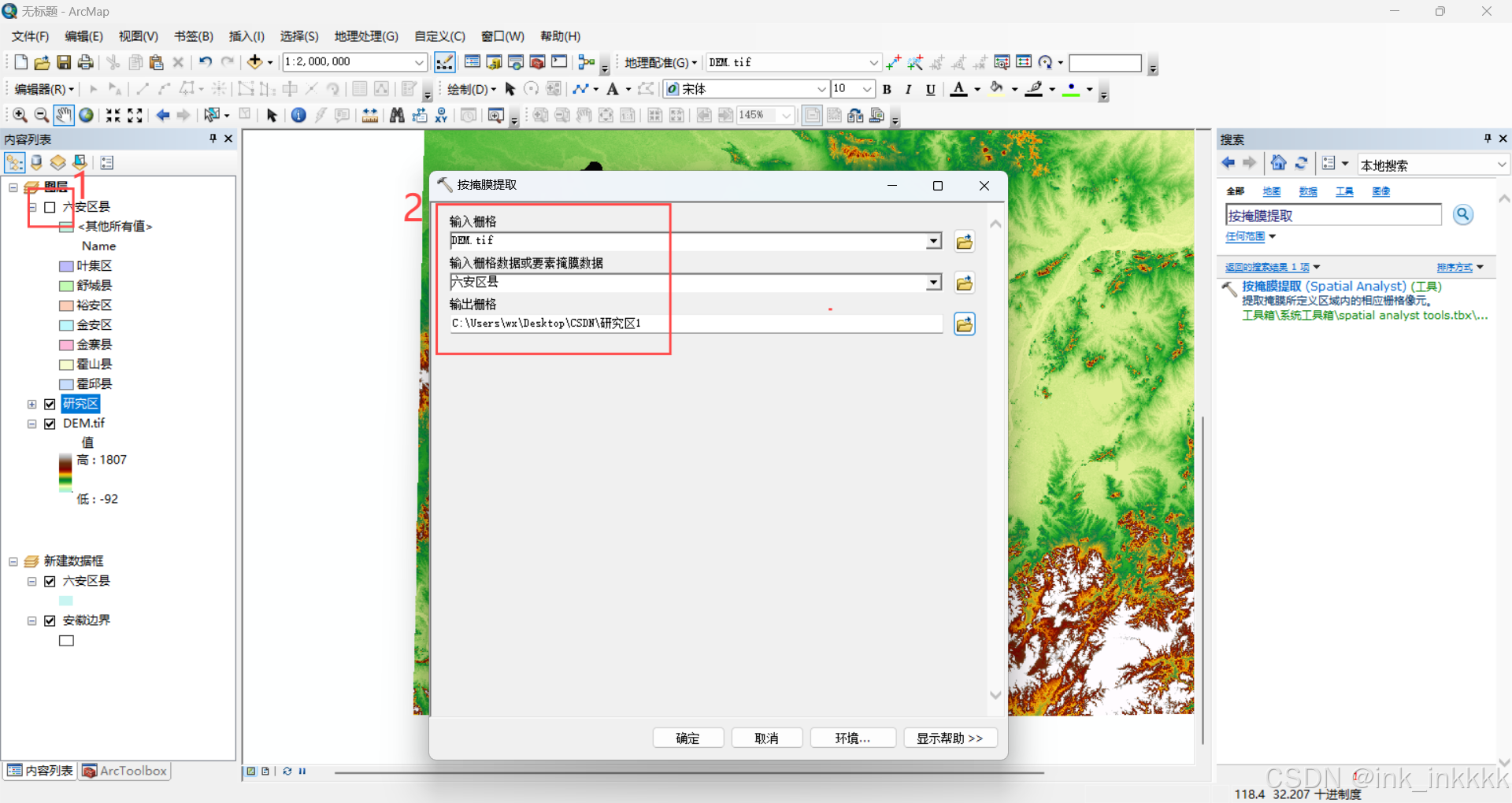

关闭区县图与DEM.tif，然后在搜索框搜索 “按掩膜提取”，按照下图所示选择：
完成后为研究区（提取后的数据）更换色带。

（3）渲染

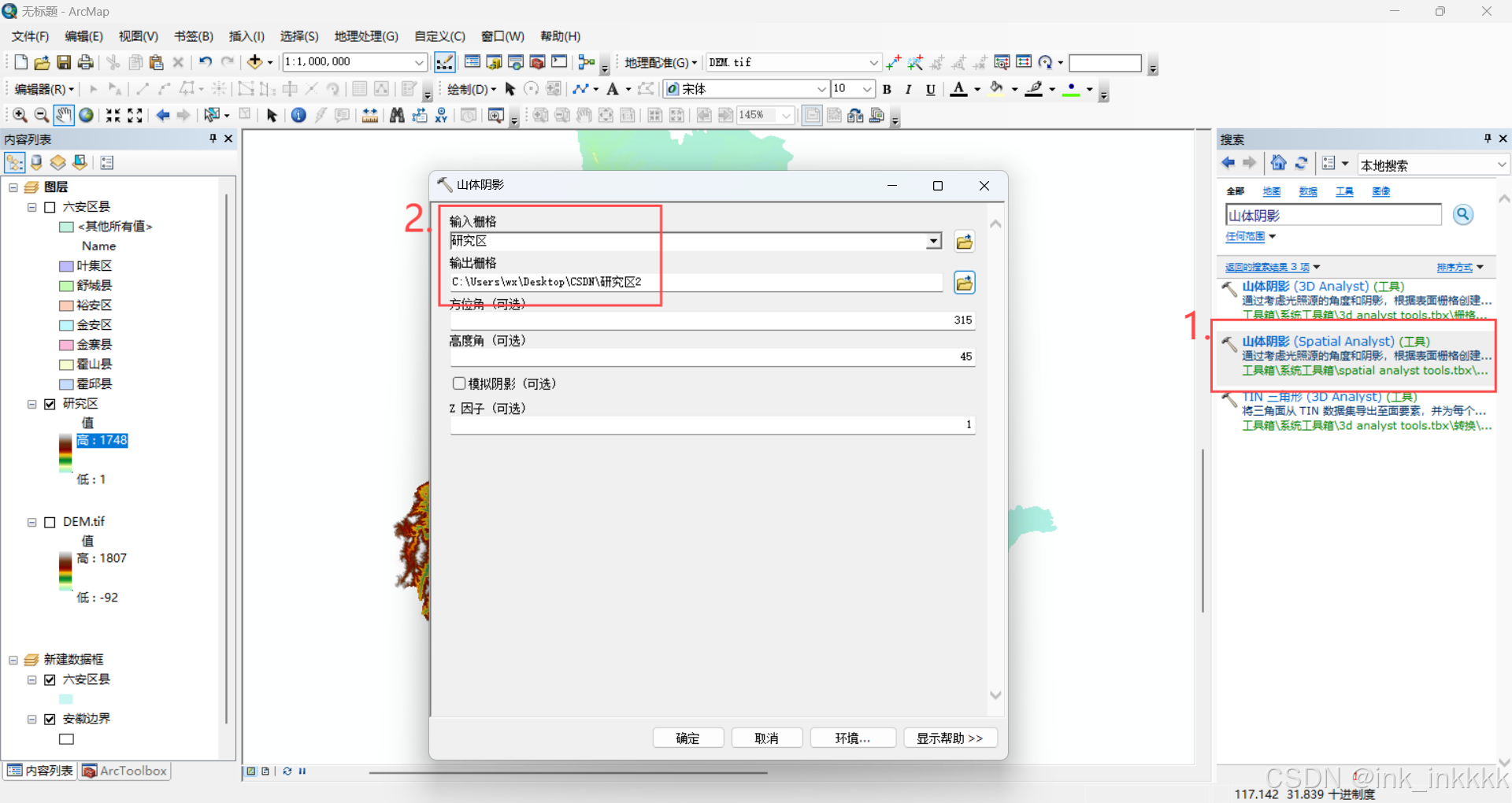

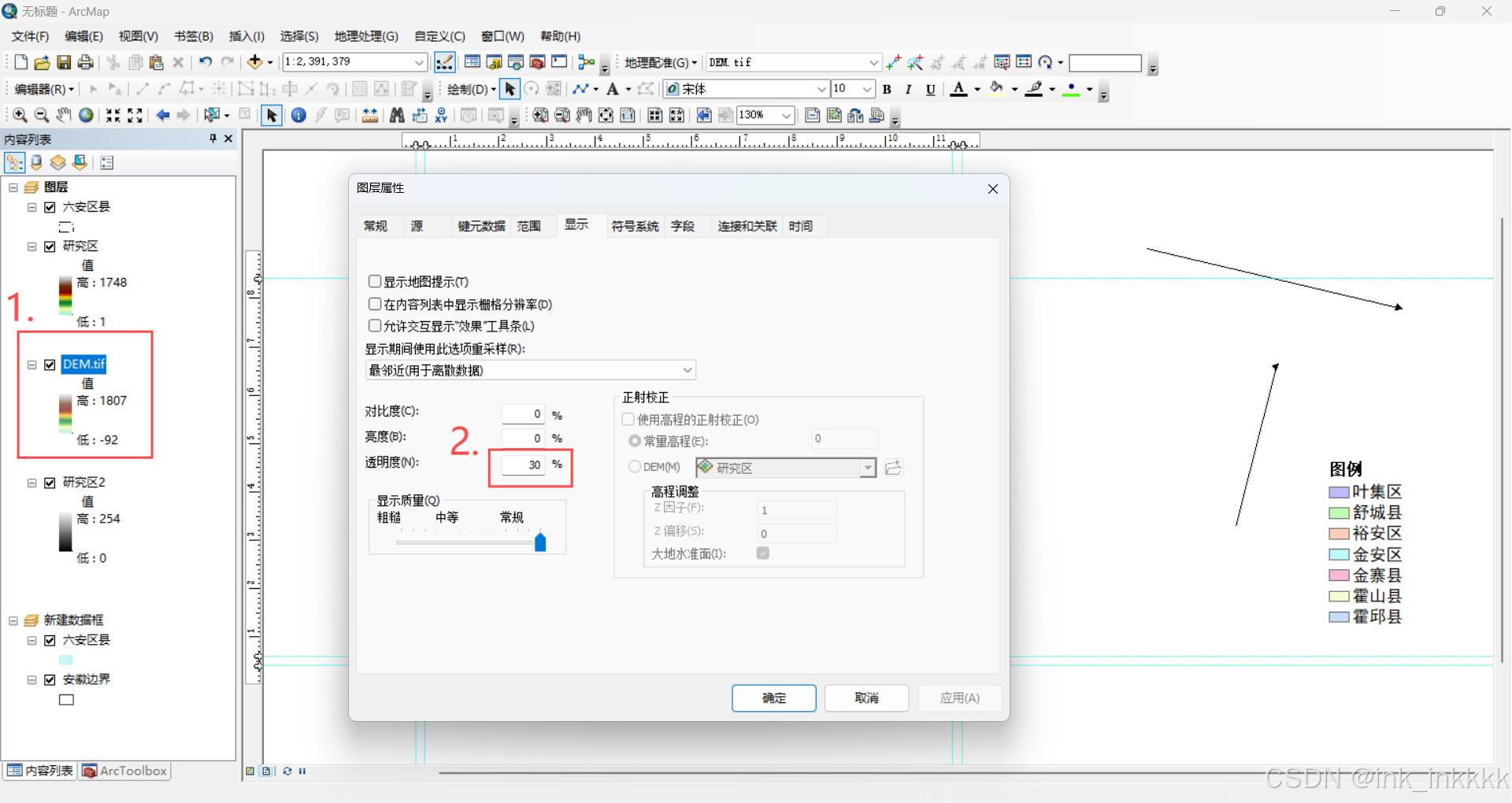

在搜索框搜索 “山体阴影”，并在界面输入相应信息。完成后将山体阴影数据拖拽至研究区数据下方。再右击DEM.tif选择 “属性”-“显示”-“透明度” ，将透明度调整为30。可根据实际情况修改。

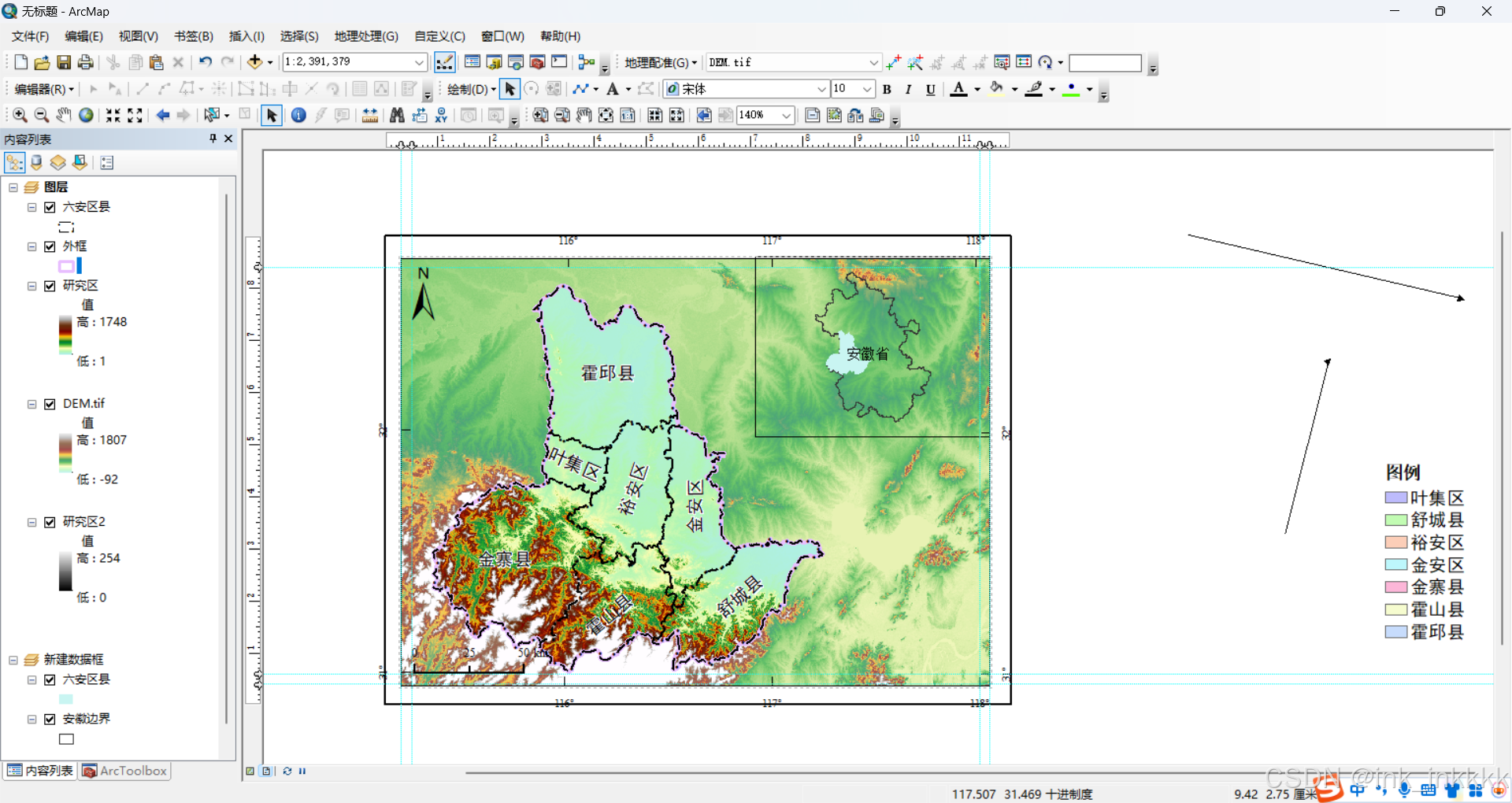

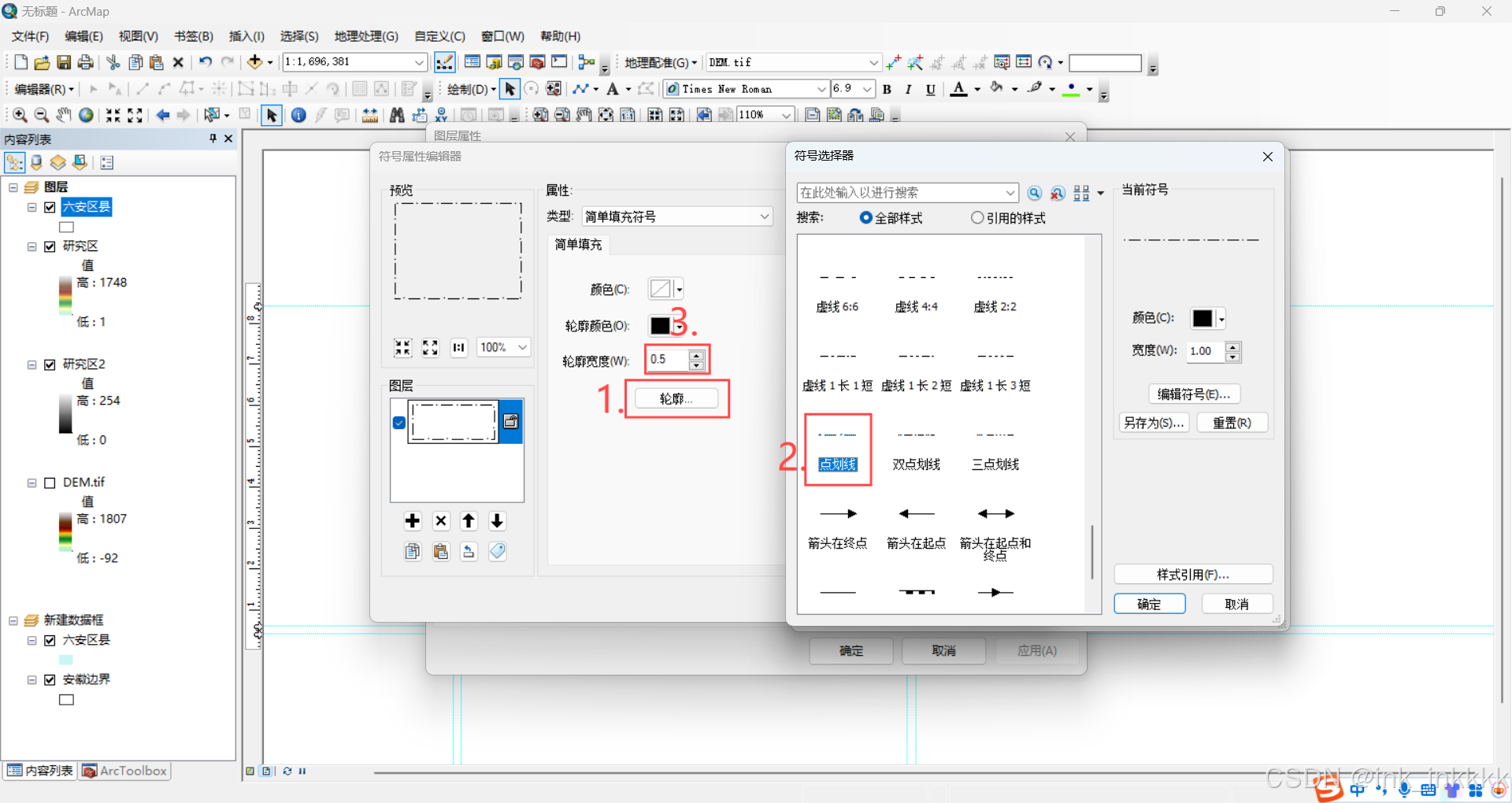

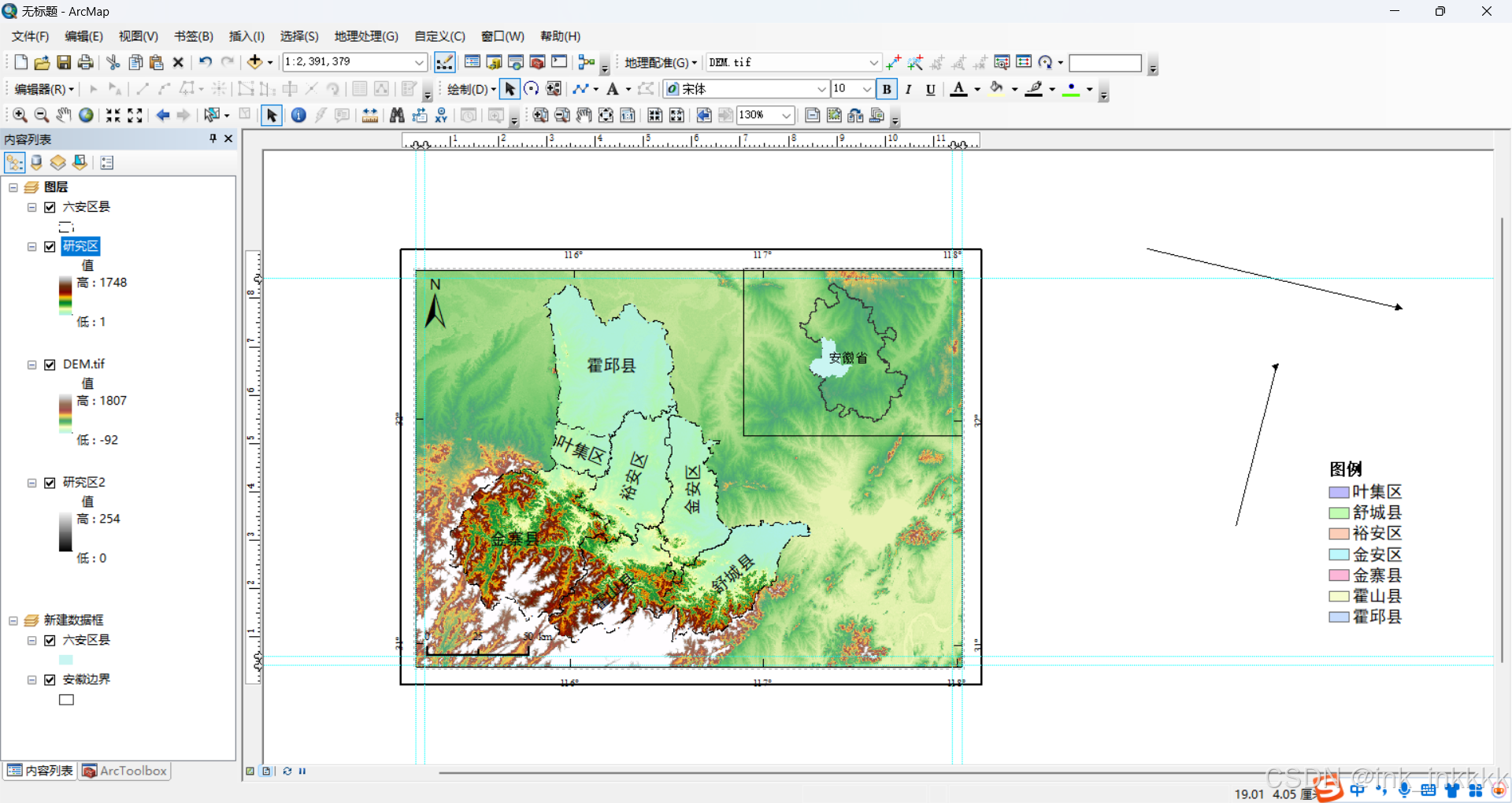

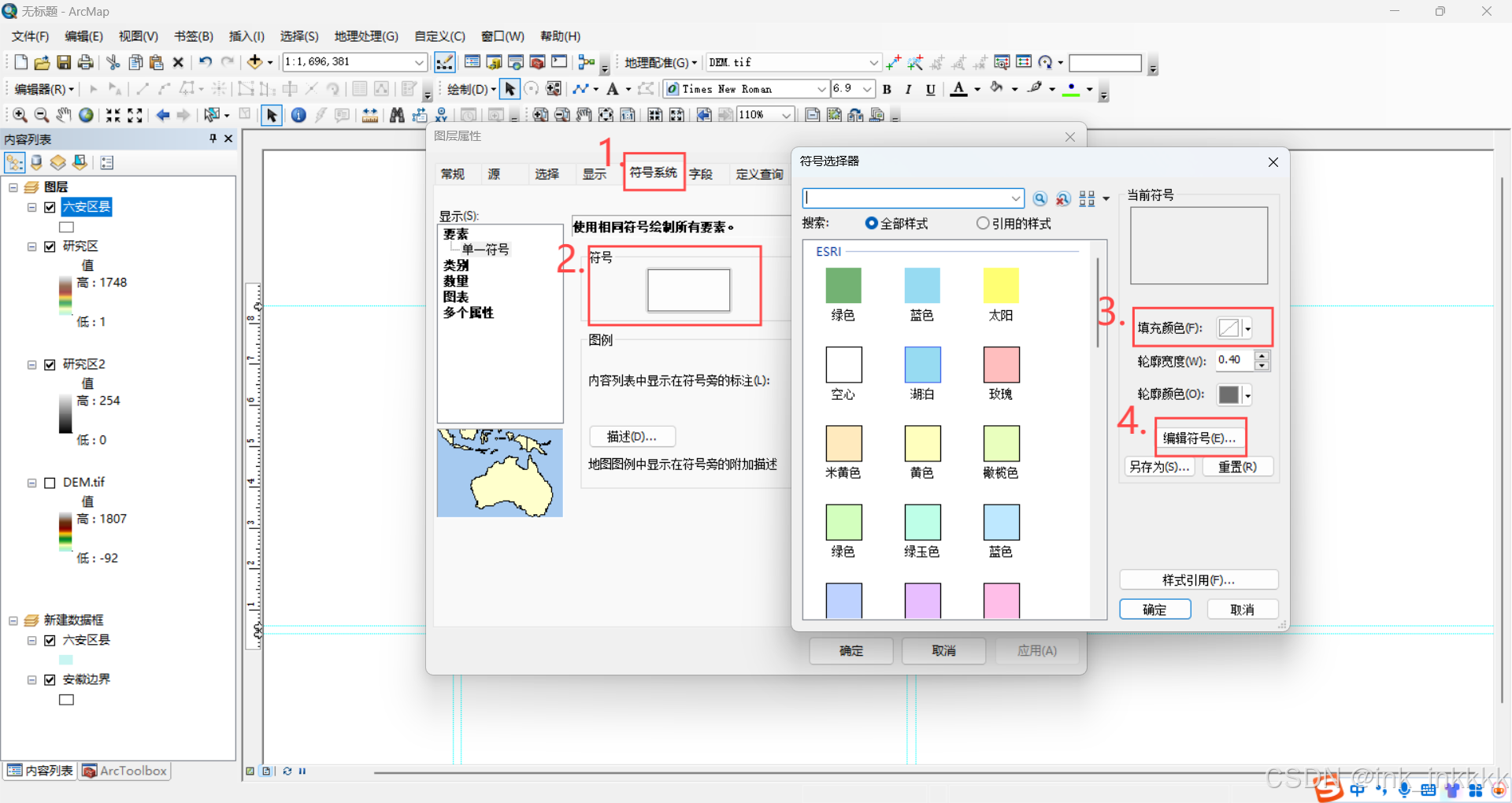

然后切换为 “布局视图”，将图中绘制的直线与图例移出数据框外。然后显示“六安区县”数据，右击，选择 “符号系统”-“符号”-“填充颜色”，选择 “无颜色”。再选择 “编辑符号”-“轮廓”，选择 “点划线” 样式，确定后将 轮廓宽度 改为0.5。完成后，右击**“研究区（掩膜提取后的数据）”**选择 “缩放至图层” ，调整一下图层位置，最后如第三张图所示。

3.开始成图

（1）成图过程

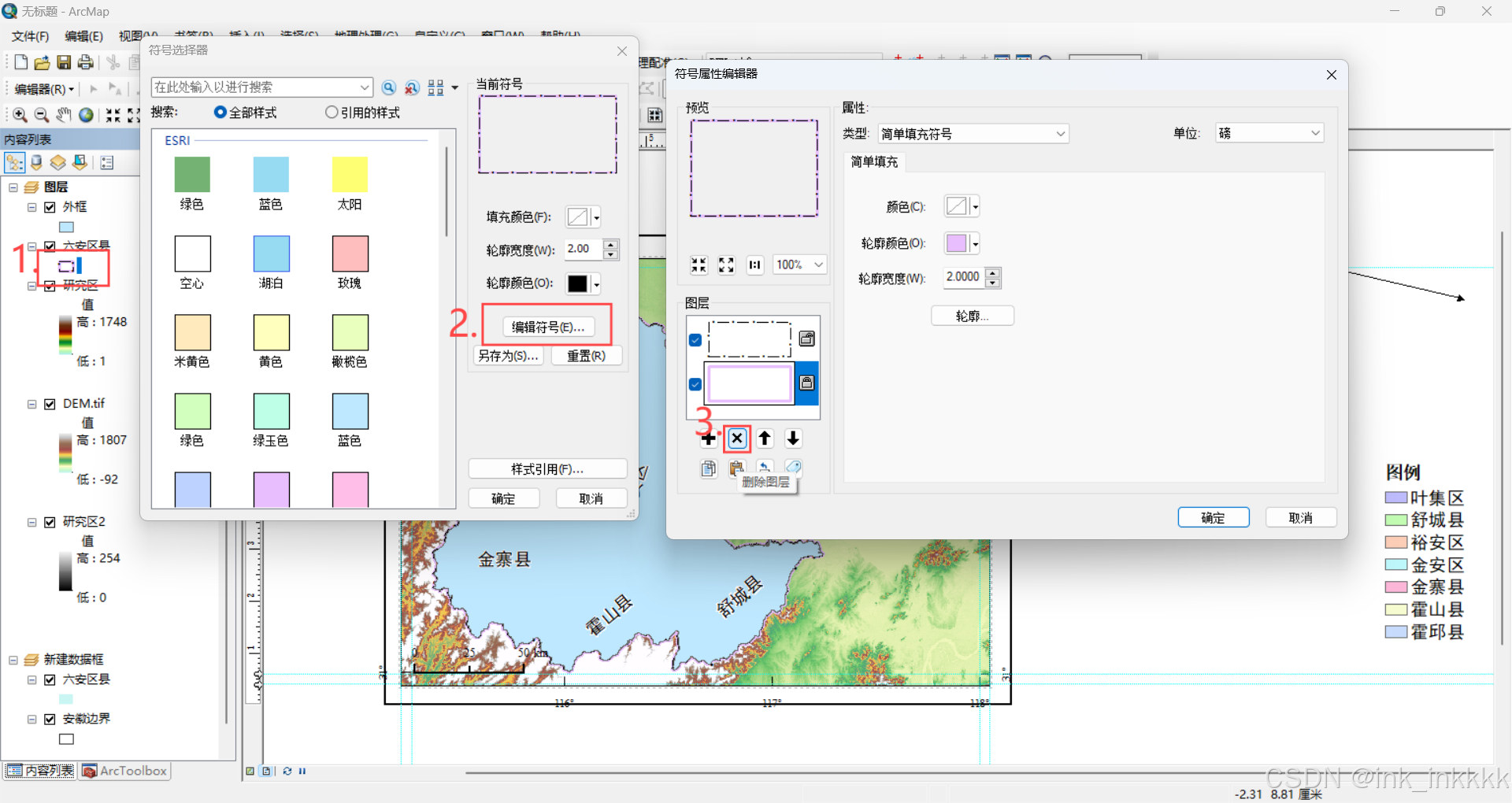

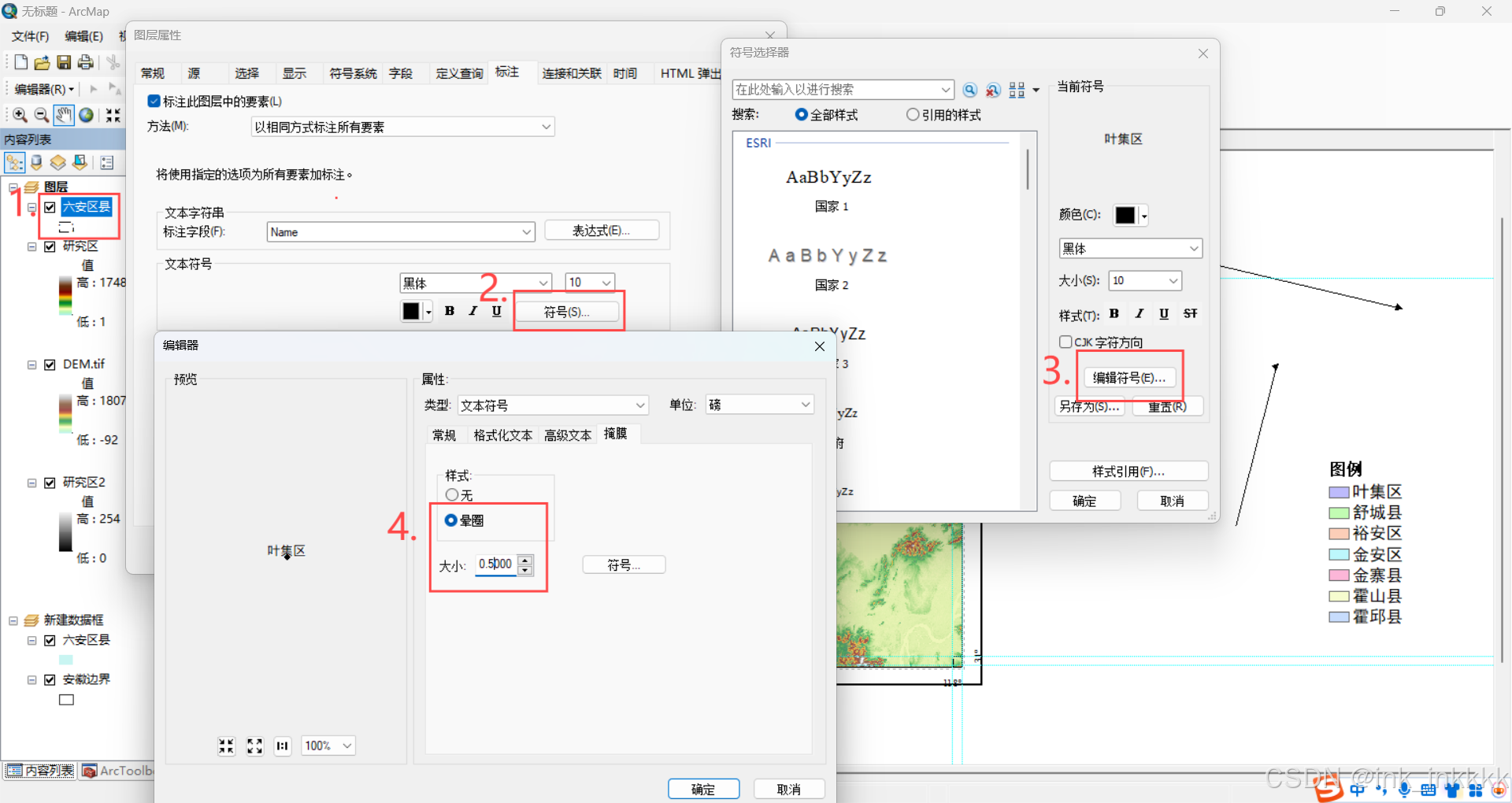

右击“六安区县”，选择 “属性”-“符号”-“编辑符号”-“掩膜” ，选择 “光圈” ，将大小调为0.5。

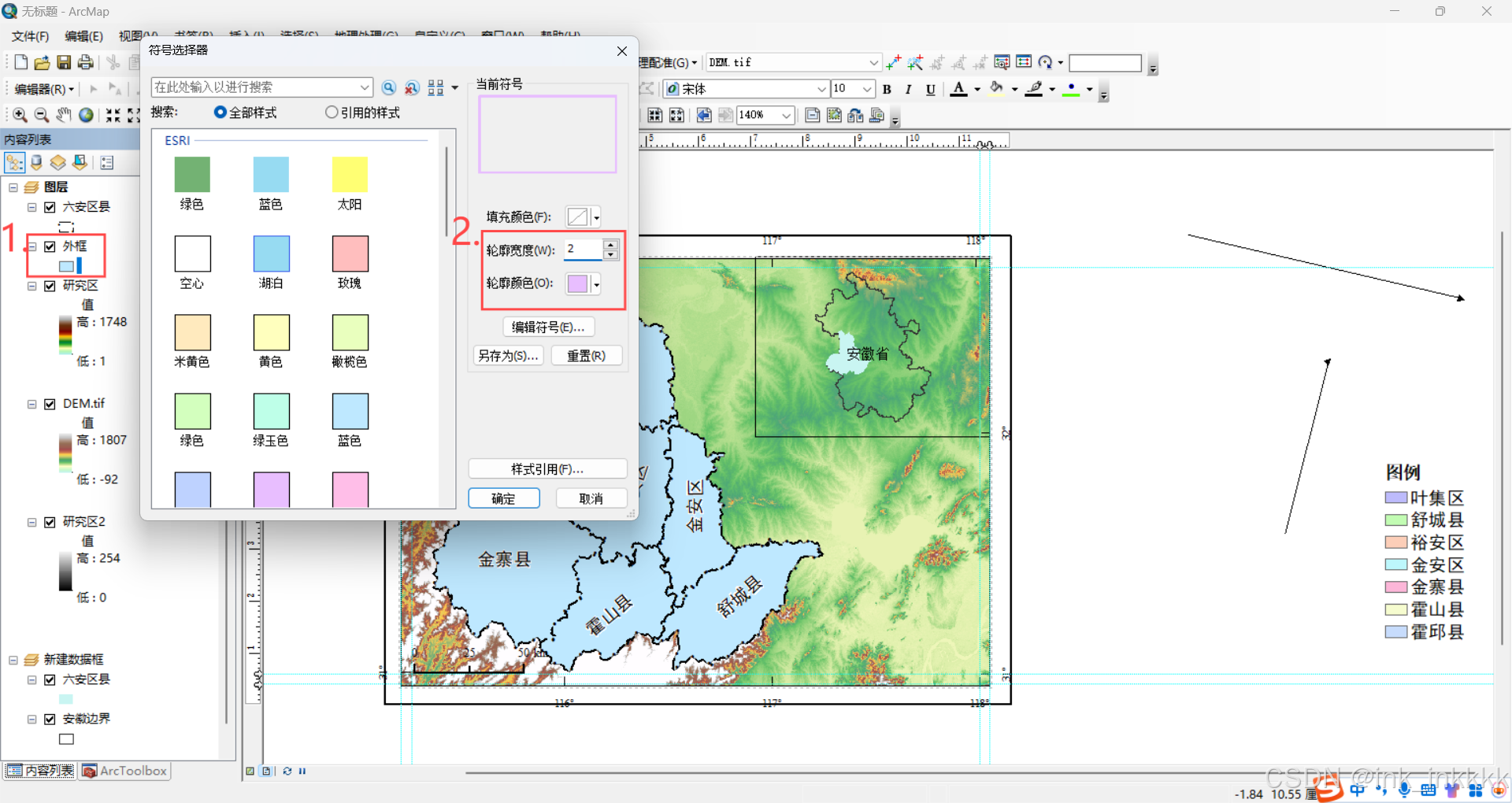

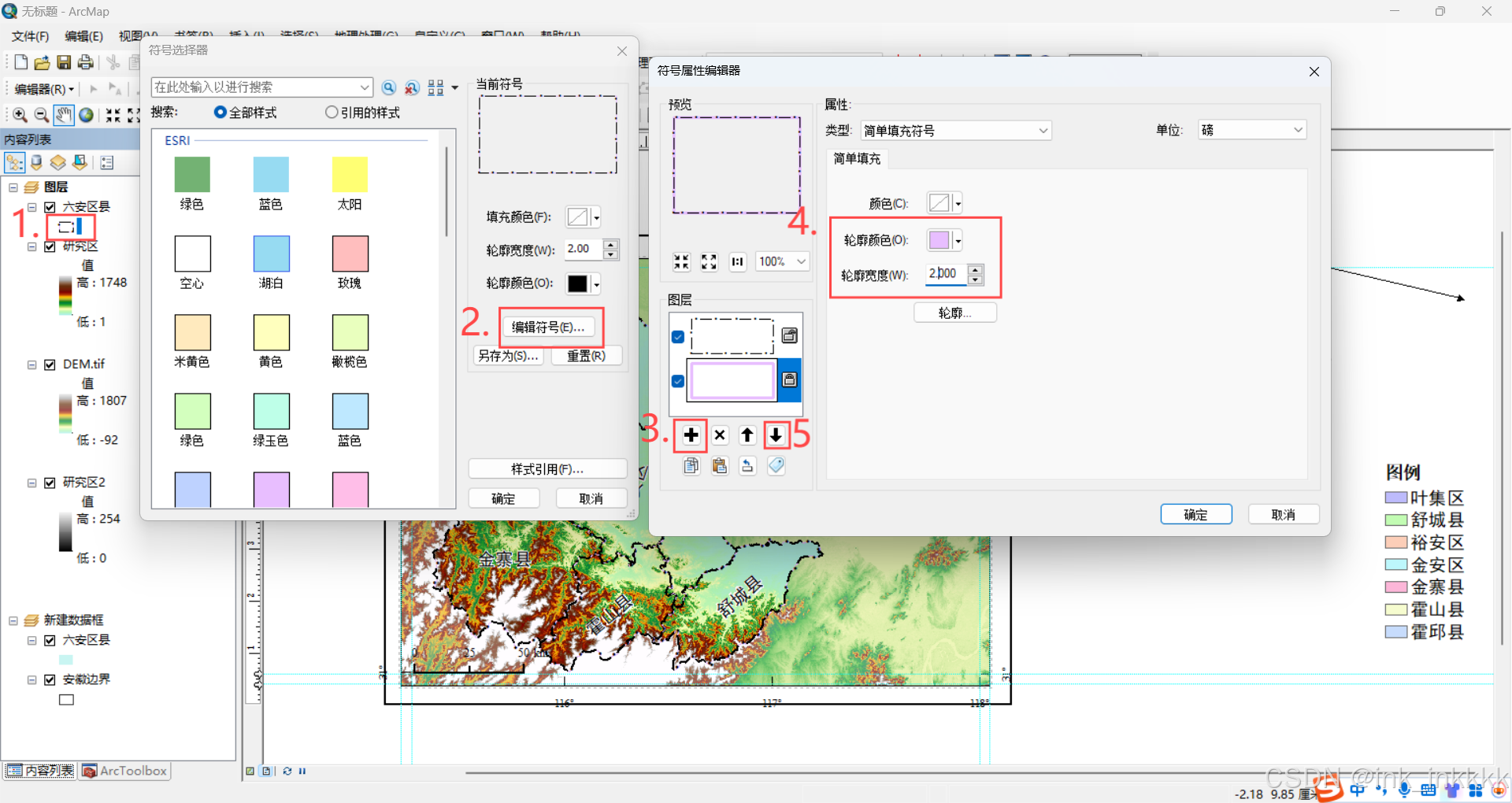

然后，点击六安区县下的色块，选择 “编辑符号” ，选择 “添加图层”，颜色设为无，轮廓颜色设置为浅色，轮廓宽度为2，然后将该图层下移。

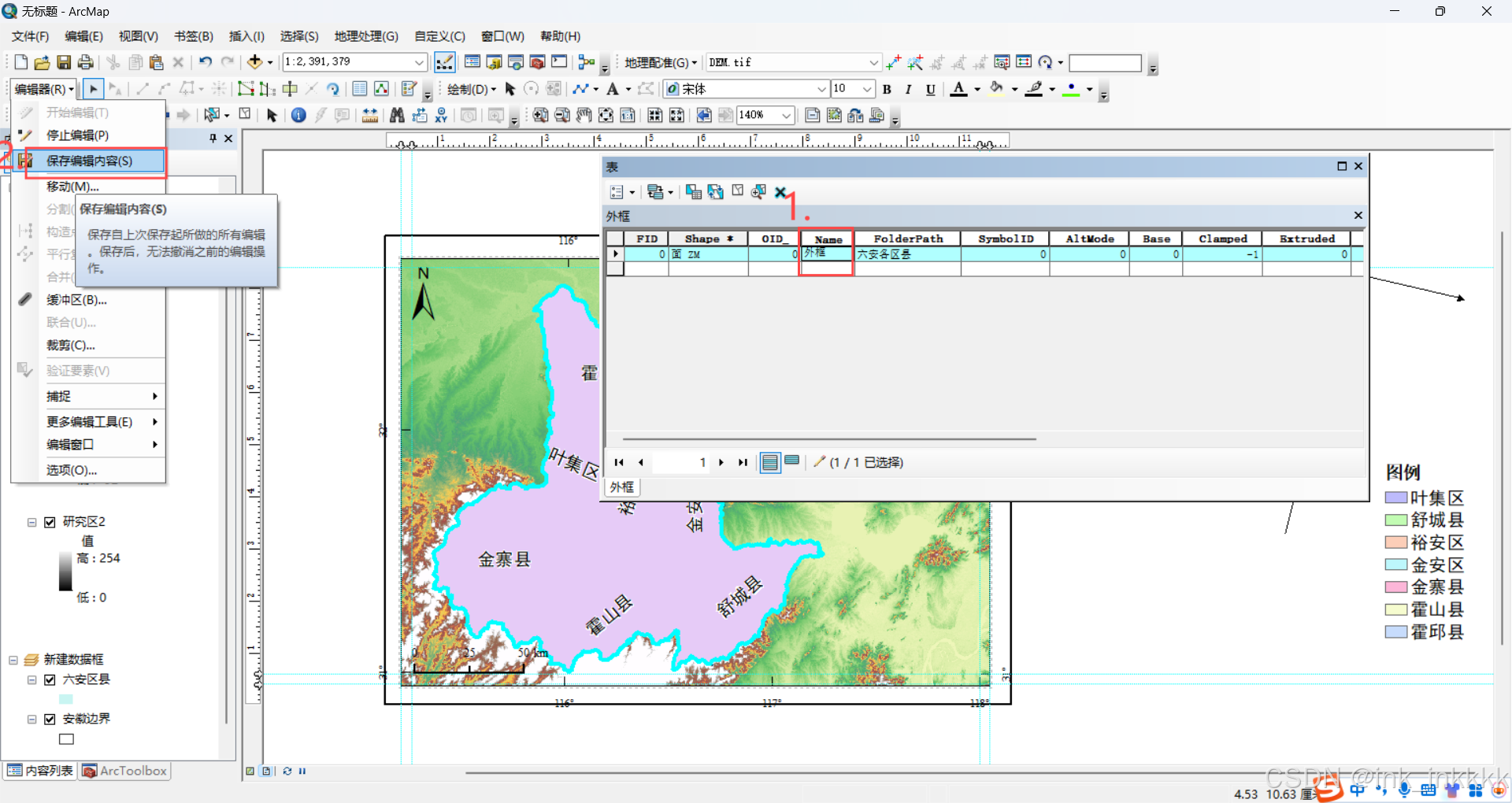

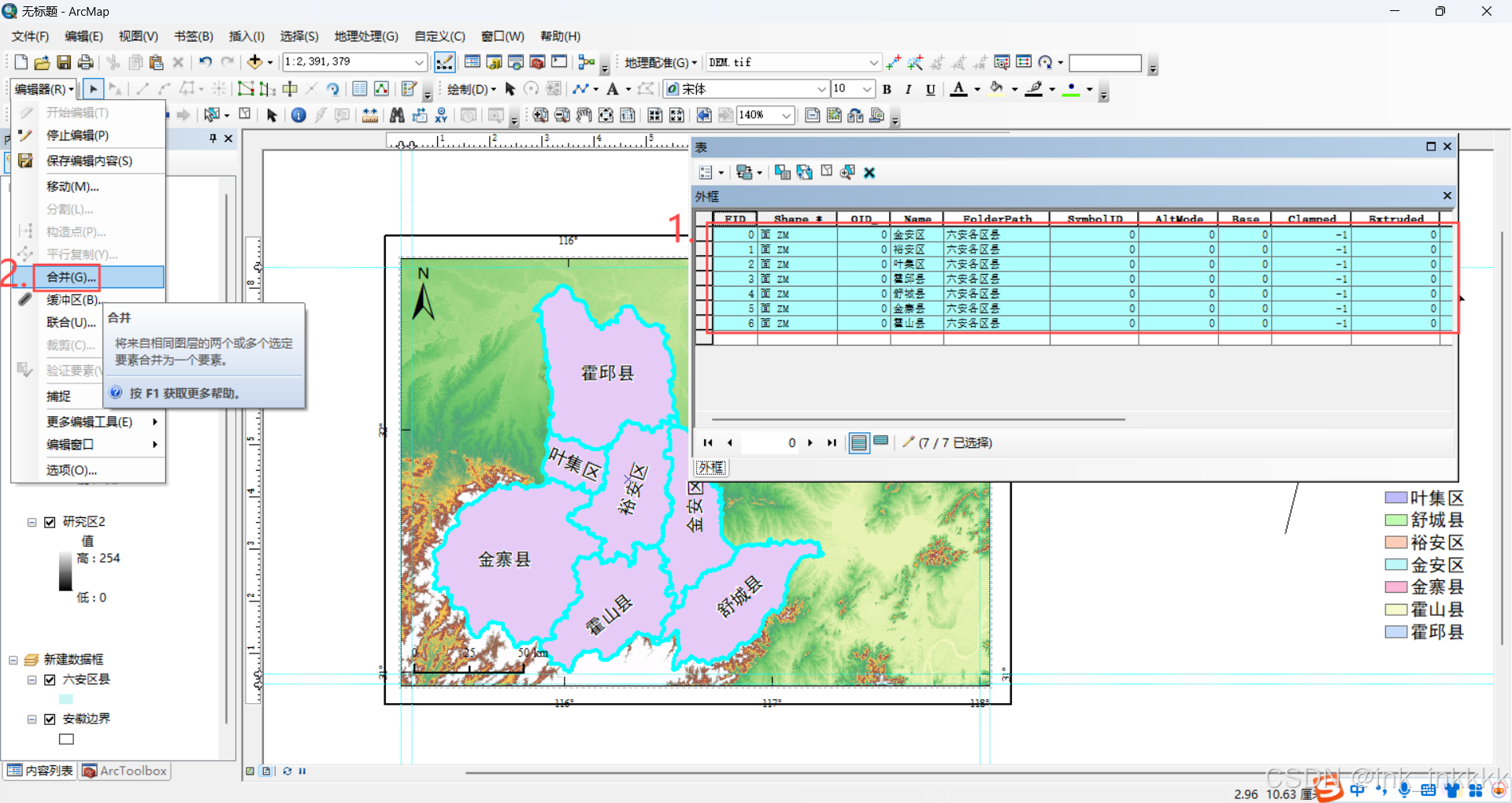

右击六安区县数据，选择 “数据”-“导出数据”，命名为外框 ，完成后加入图层。右击任务栏空白部分，选择 “编辑器”-“开始编辑” ，右击外框，选择 “打开属性表” 。全选其中的所有数据，点击编辑器中的 “合并” ，将合并之后的数据NAME改为 “外框”，再点击 “保存编辑”，“停止编辑”。


之后点击六安区县下的色块，选择 “编辑符号” ，将图中所选的图层移除。再将“外框”拖拽至六安区县的下方，点击下方的色块，填充颜色选择无，轮廓颜色选择浅色，轮廓宽度选择0.5（图中为2后面会改回0.5，根据图来调整），并点击确定。完成后如下第四张图所示。



导入与其他省接壤的边界。与第一个图下载行政边界数据相同，六安区位图下载河南省与湖北省的数据，修改为kml格式后，在arcgis中连接文件夹，用kml转图层，将图层存为shapefile文件。（详情见第一个图下载数据部分）
导入后如图：

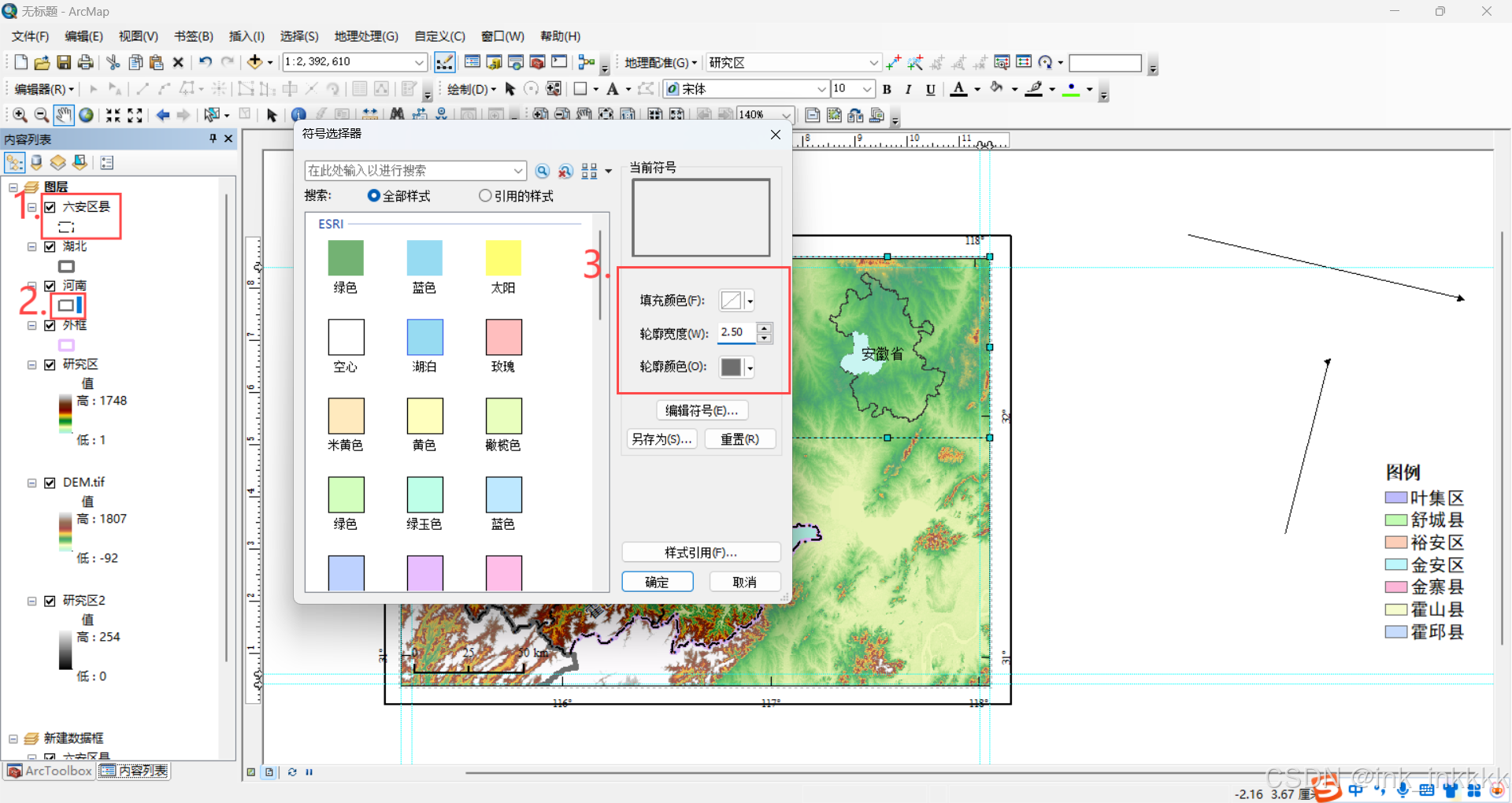

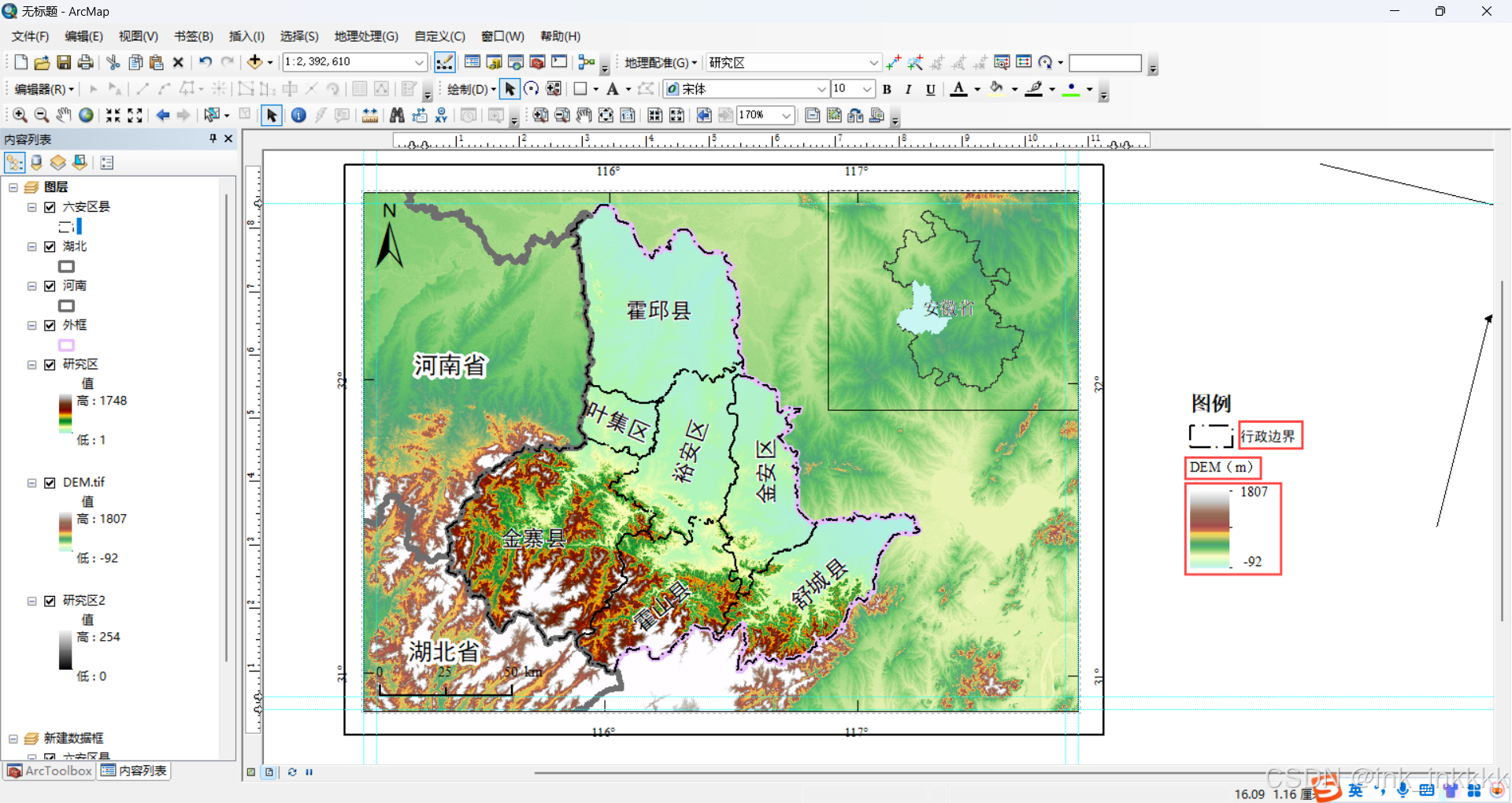

将六安区县移动到最上方，然后点击其他省数据下方的色块，填充颜色选择无颜色，轮廓宽度选择2.5，轮廓颜色选择深灰色，在图上可明显看出即可。

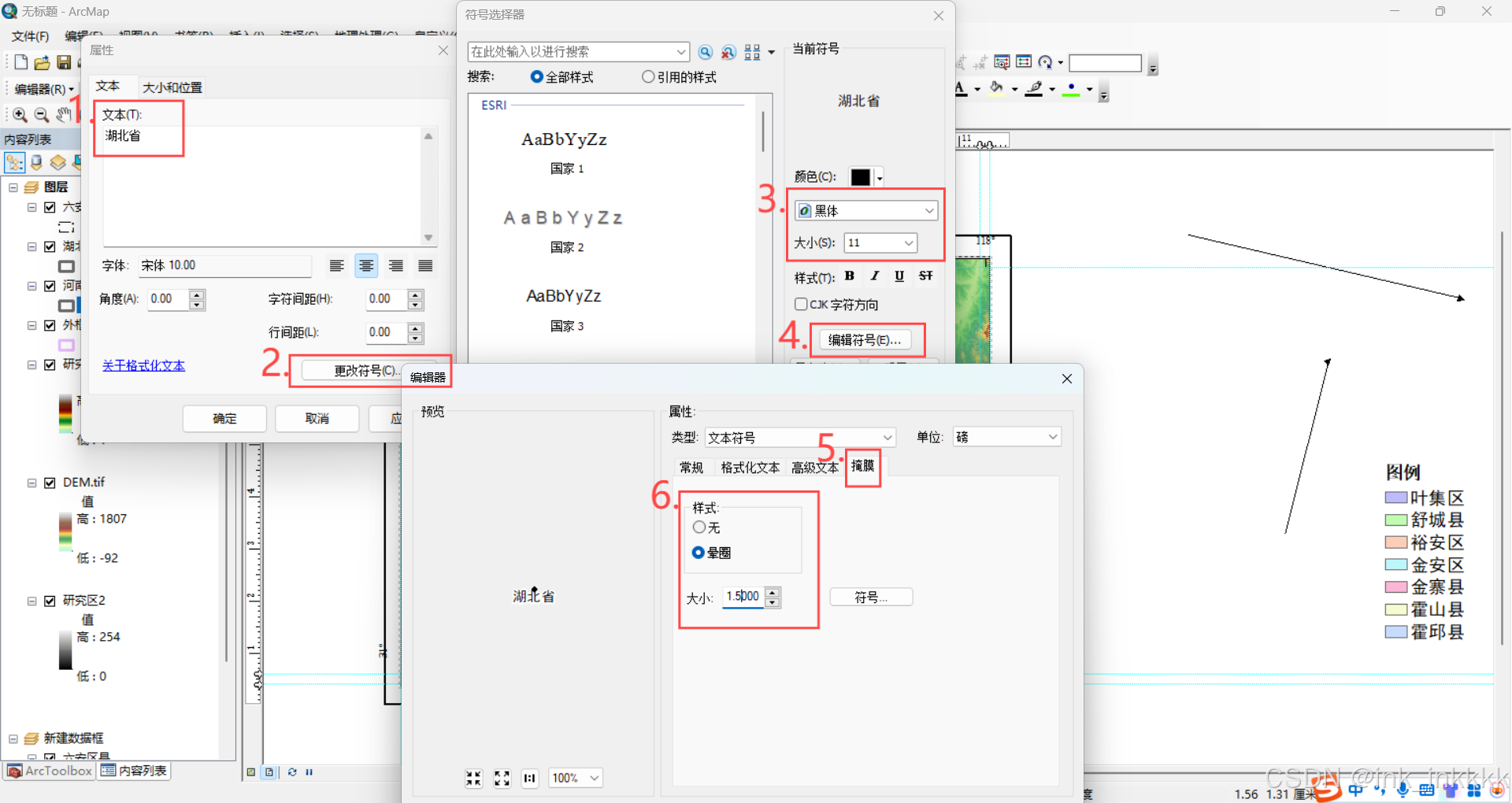

点击 “插入”-“文本” ，右击插入的文本框选择属性，将文本改为相应省份，选择 “更改符号”，将字体改为黑体，大小改为11。再选择 “编辑符号”，点击 “掩膜”，选择 “晕圈”，大小改为1.5，点击确定。

（2）布局

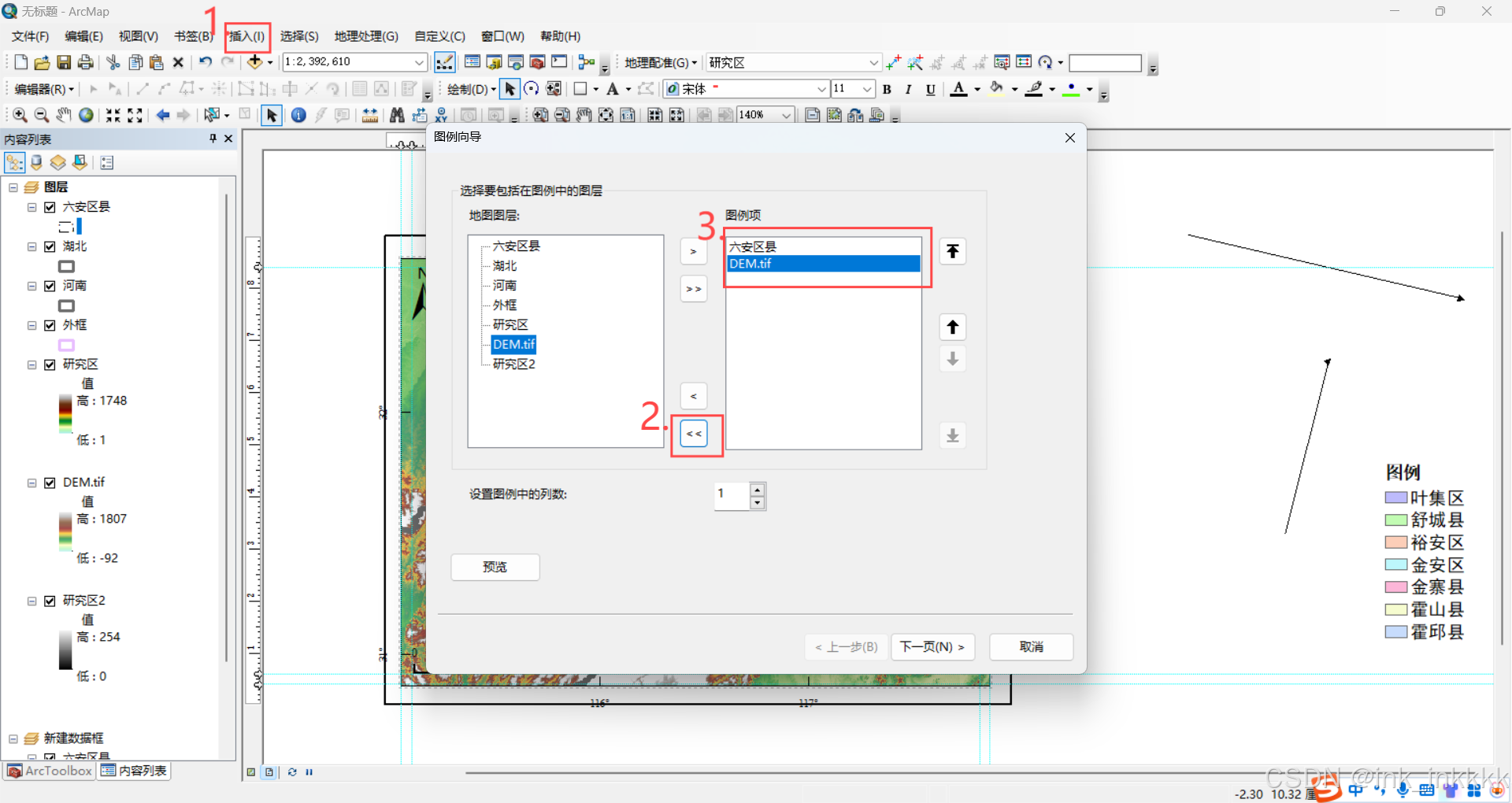

选择 “插入”-“图例”，图例项的框内只留下六安区县和DEM.tif的数据。若框中显示的为新建数据框中的数据，请右击第一个图层，选择 “激活”

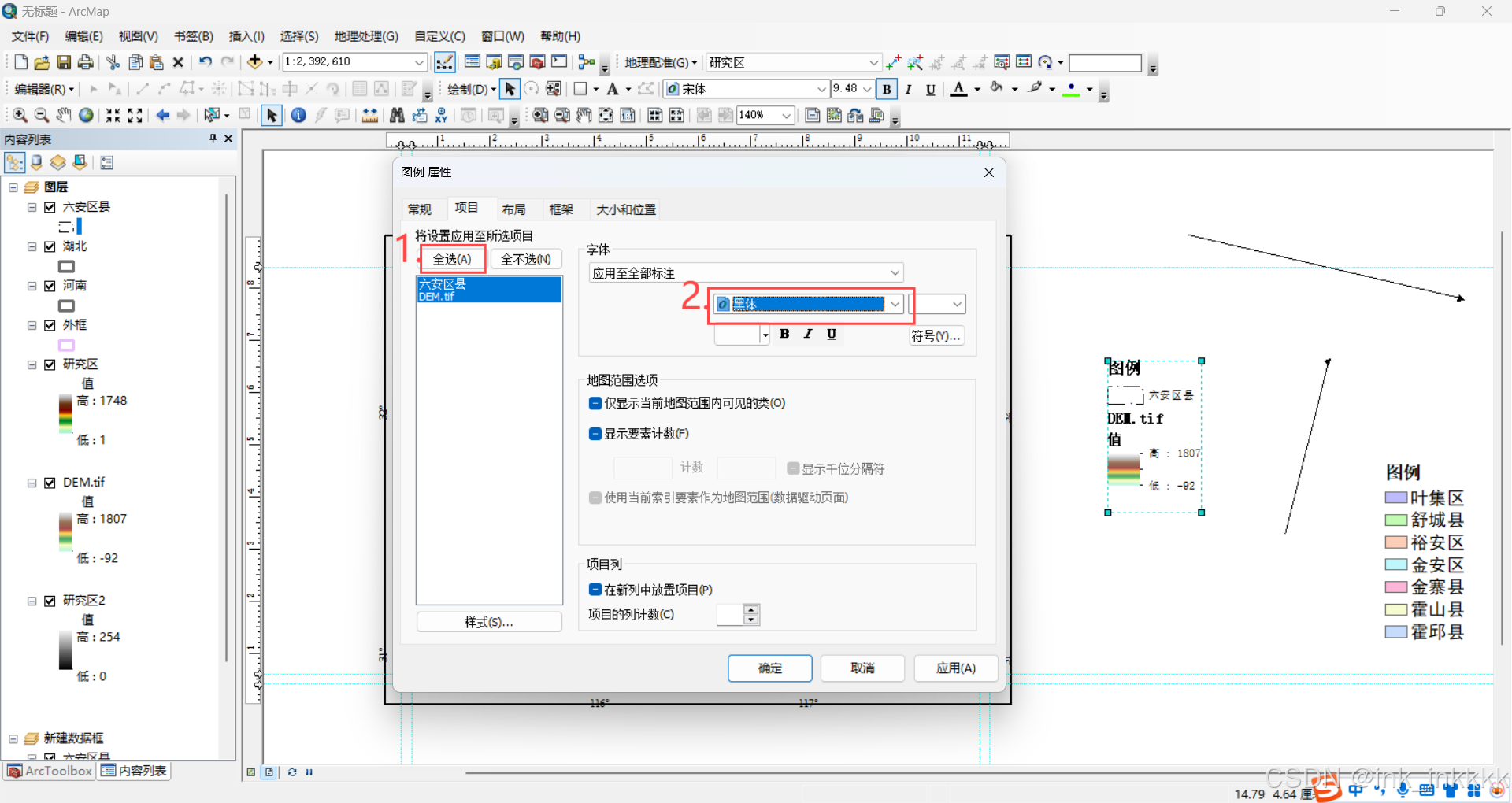

对图例的修改，如第一个区位图中的操作。右击图例，点击属性-项目，选择 “全选”-“字体黑体”，点击确定。

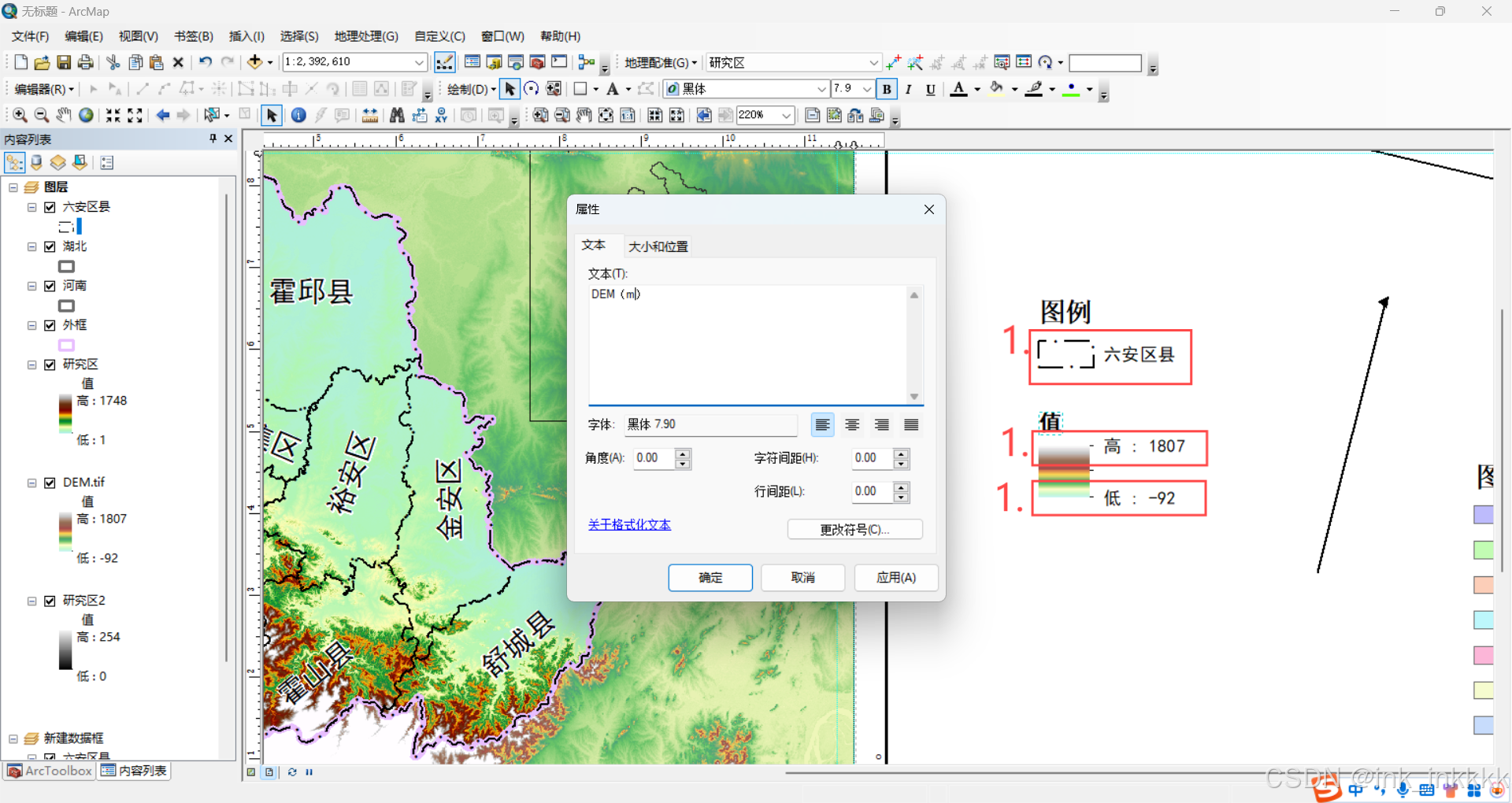

右击图例，选择“转换为图形”，再右击选择分组，注意整体分完组之后还有图中3个部分需要分组。分完后，删除 “DEM.tif”，再双击 “值”，将文本改为 “DEM（m）”,字体改为Times New Roman。再双击 “高：1807”和“低：-92” ，将前缀删去，只留数字，字体同样改为Times New Roman。再将两个色带选中（按住shift键选择两个色带）右击选择组合，组合后将色带拉长。移动图上的图例，然后全选组合。

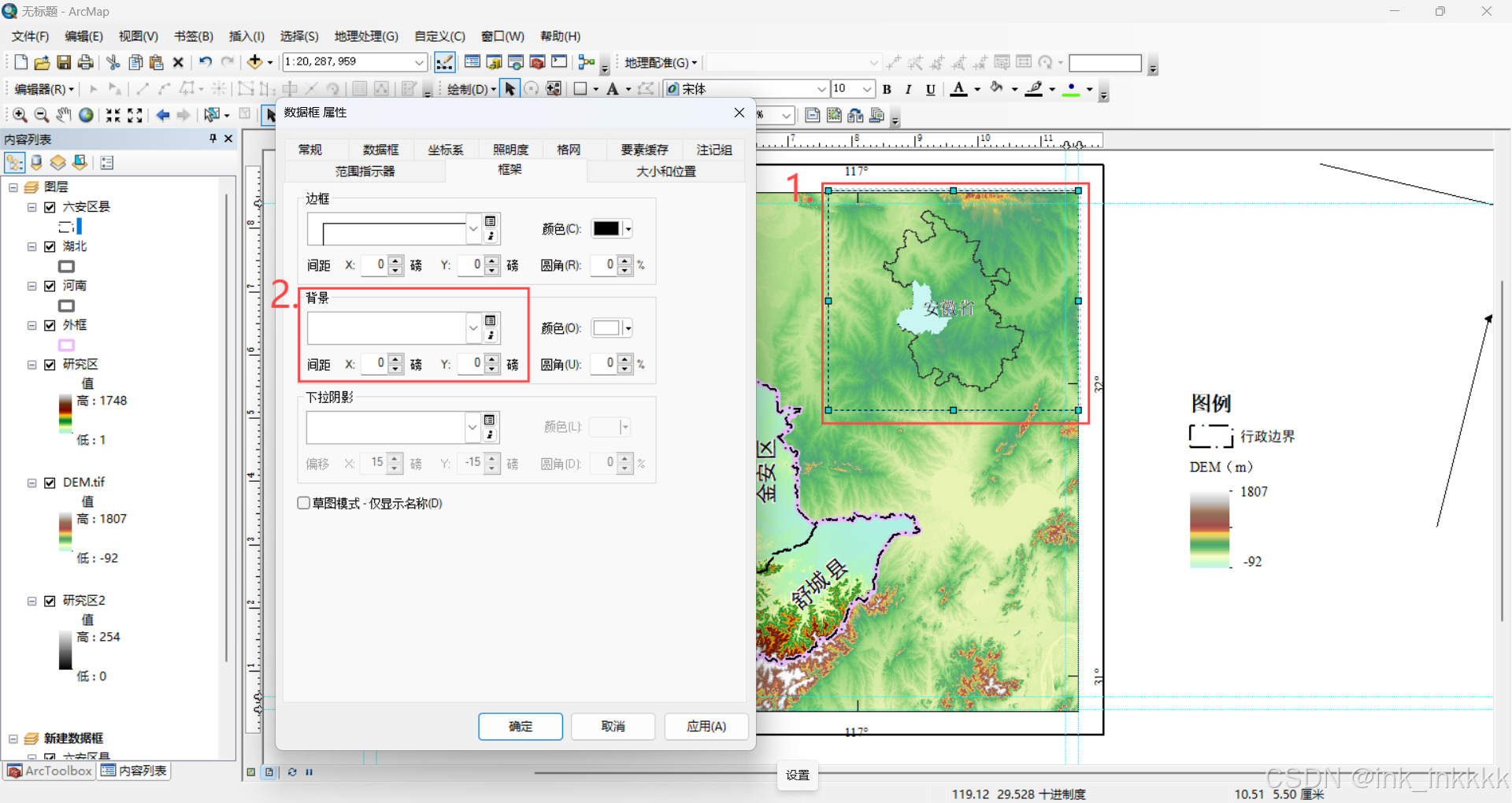

选择图中的新建数据框，右击选择属性，将背景调为白色。同样的方法可按照需要调整图例的背景。

4.出图

点击 “文件”-“导出地图” ，根据需要选择分辨率，并导出。即可完成第二张图的制作。
