Chipwhisperer 使用指南-1

chipwhisperer是用于功耗采集的设备平台，由于其官网介绍都是英文，为便于国内读者使用，作者把平台使用的部分功能做了一个主要介绍

1、软件下载

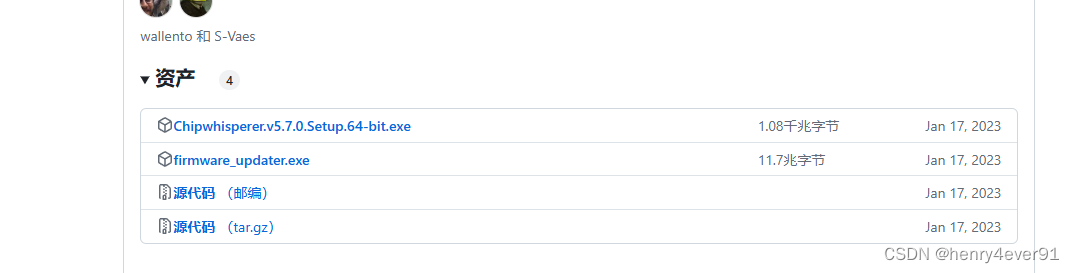

下载地址：Releases · newaetech/chipwhisperer (github.com)

图中的第一个链接

 2、本文使用的是chipwhisperer pro 和cw308目标板，芯片是STM32芯片，设备连接图：

左边还有一根usb线连接到电脑，黑线用于功耗采集，白色的用于数据传输 （不同设备的连接线不同，后面会有各种设备的详细介绍）

3、设备连接测试，首先打开安装好的软件，本文安装在C盘子目录下， 是一个python的jupyter，已经集成好了各种python脚本

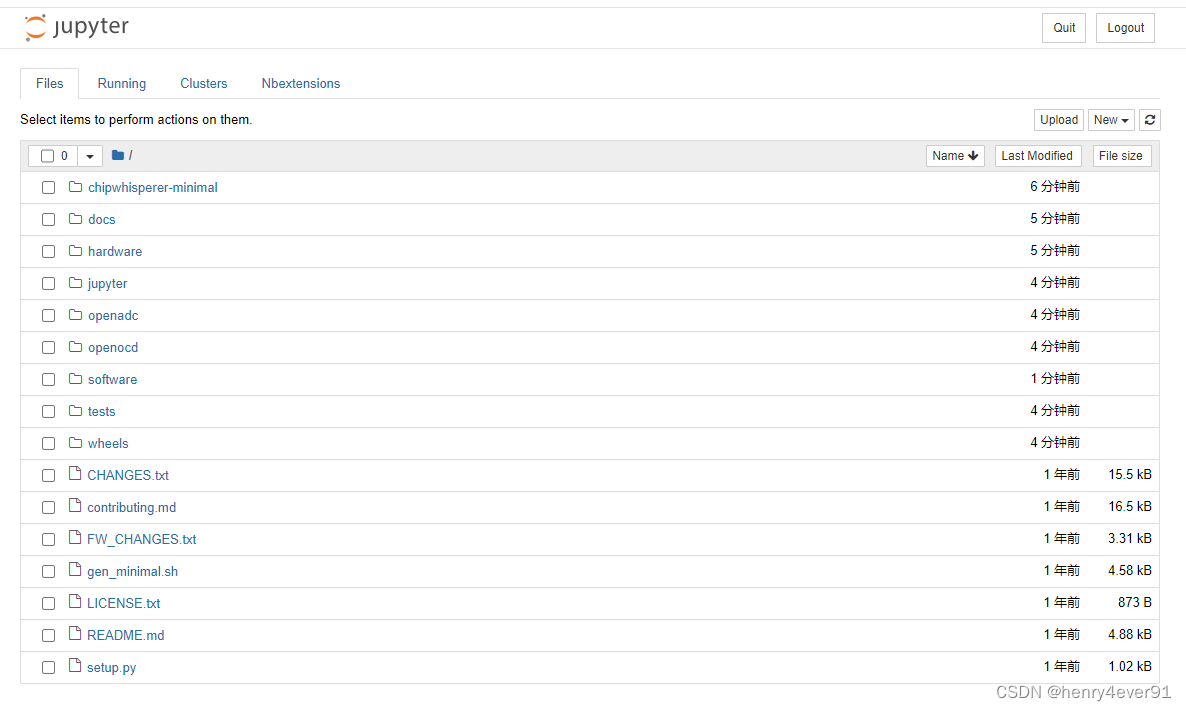

点开第一个 ，界面：

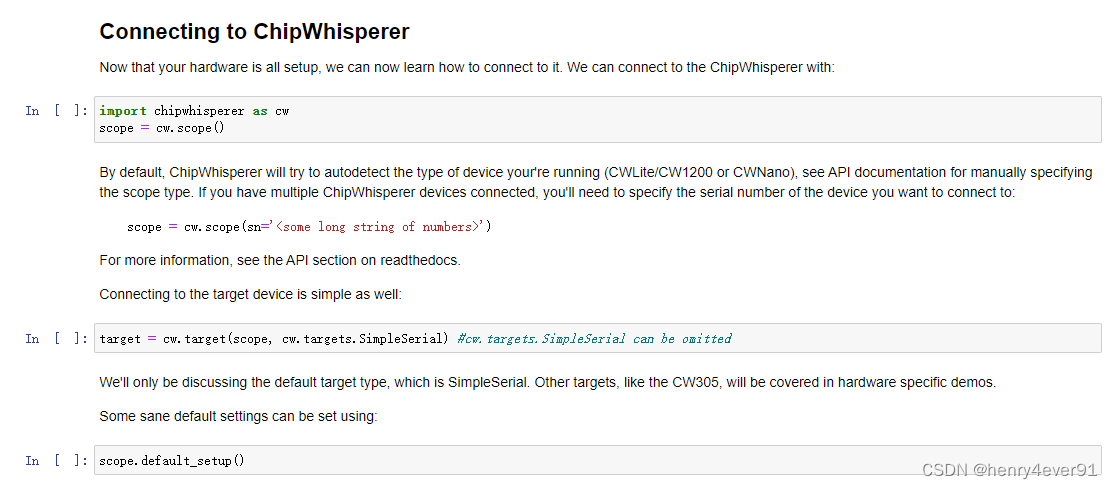

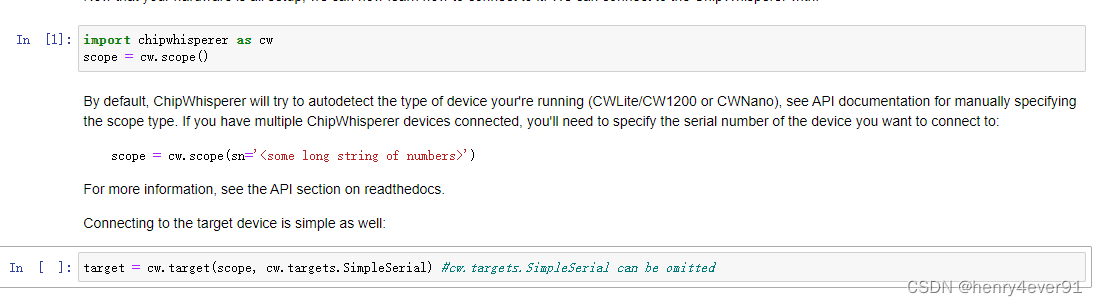

打开这个界面下的jupyter/1 - Connecting to Hardware ,会打开连接到硬件的脚本

我们按Run逐行执行

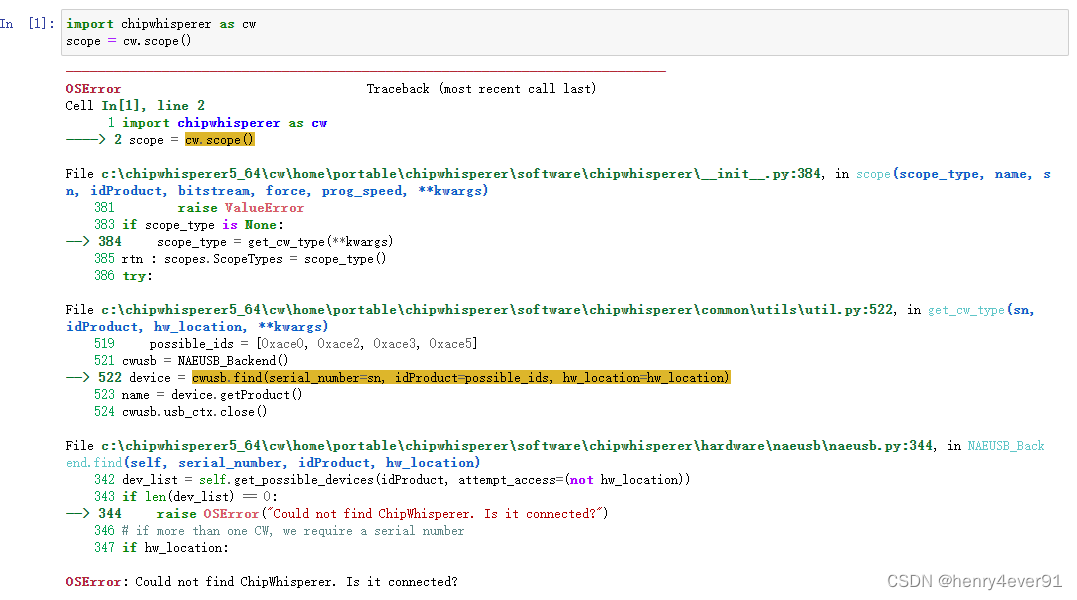

有时候会出现设备无法连接的问题

这意思是无法识别chipwhisperer，那就看看设备管理器 ，如果设备管理器中能显示CW1200这个设备，那错误可能变为

USBErrorPipe: LIBUSB_ERROR_PIPE [-9]

这个错误是驱动没设置好，需要下载一个软件来设置，zadig-2.8.exe，我把这个软件放在云盘上，地址为分享文件：zadig-2.8.exe
链接：https://pan.xunlei.com/s/VO-FqmYtEwLwa5c7OHsv-O2cA1#
提取码：q6zs

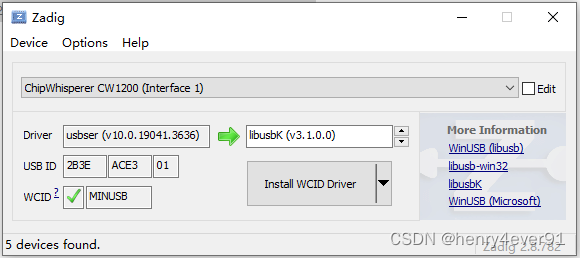

点开options-----list all devices则可以看到识别的CW1200，如果是别的设备，比如CWlite，就选cwlite

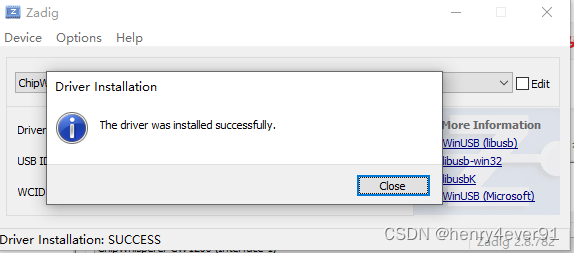

绿色箭头右边选择winUSB选项，然后点击install wcid driver，等待一会可以看到安装驱动成功

这样应该可以了，再回到python脚本中执行，应该不会报错

界面未报错

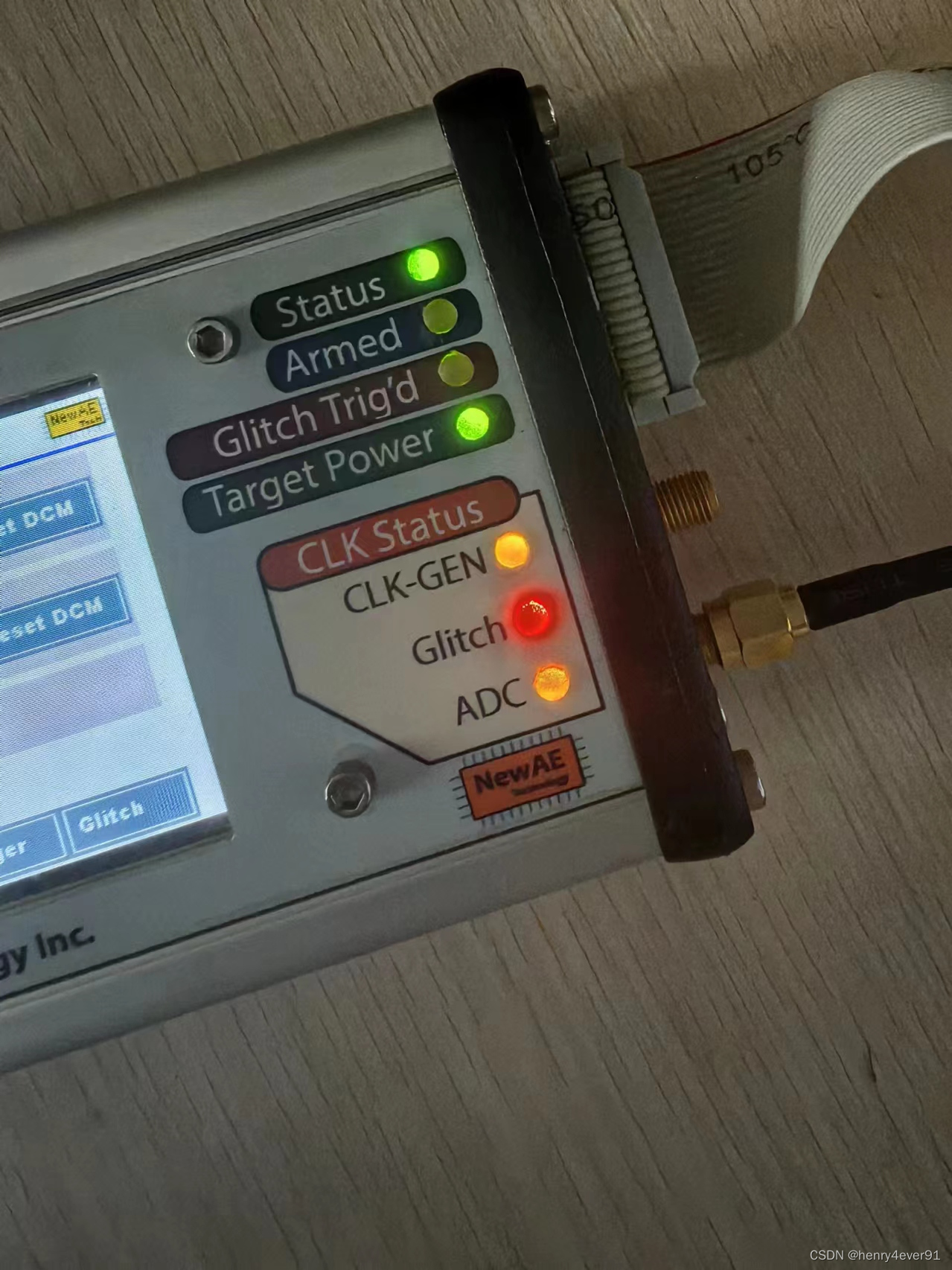

代表成功连接，此时设备上的CLK模块的灯应该是全亮的，代表连接成功

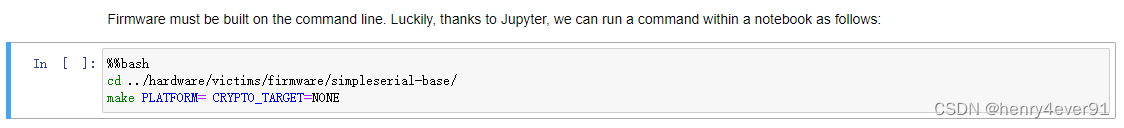

这时候可以接着执行脚本，到这一步

这里需要设置好设备的参数，我是安装在C盘，所以全路径为 C:\ChipWhisperer5_64\cw\home\portable\chipwhisperer\hardware\victims\firmware\simpleserial-base记得这个文件夹位置

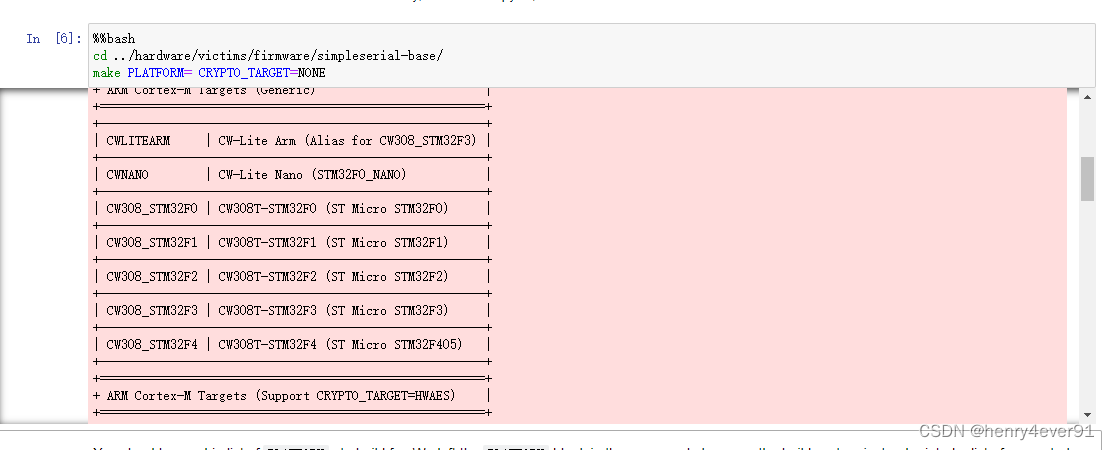

执行这个命令后可以看到报错和提示



这是说PLATFORM未设置，本文使用的是

CW308目标板和STM32F3芯片的组合，所以参数设置为

CW308_STM32F3，读者所用的芯片和目标板不同，就选择相应的参数

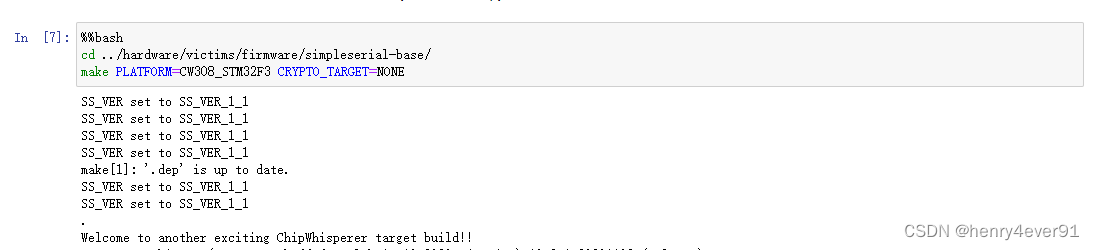

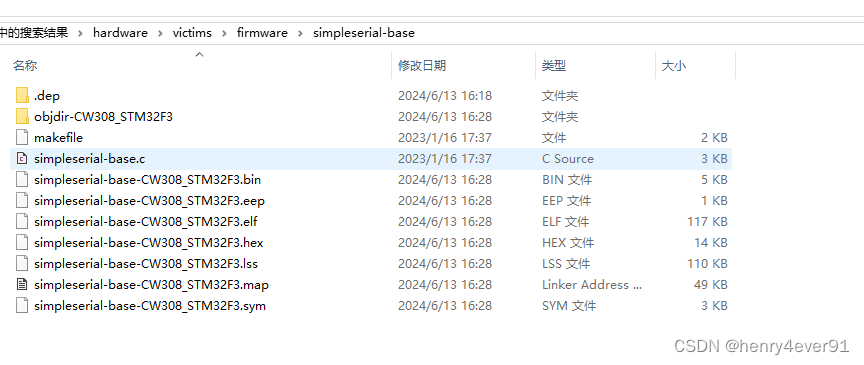

可以看到执行成功，在文件夹中也生成了hex文件

通过这个hex文件可以把简单的串口通信程序烧录到芯片中，就可以开始数据传输测试了

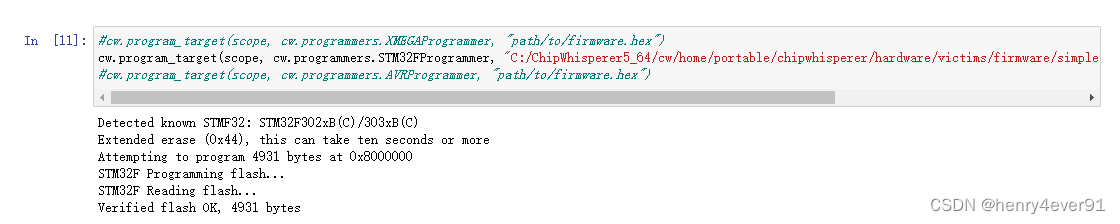

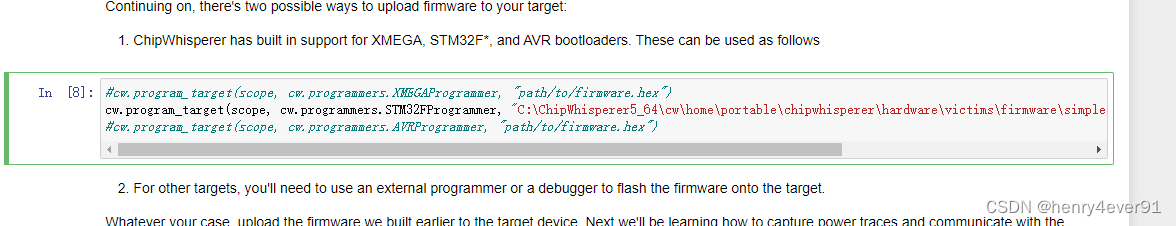

执行到这一行，把STM32这一行取消注释，把地址换为之前生成的hex文件的地址，如果是别的芯片种类就换别的，执行 （注意：直接复制的地址是'\'，python识别的是反斜杠'/'需要替换），执行完可以看到

代表烧录成功，接下来可以开始测试串口通信程序是否可用

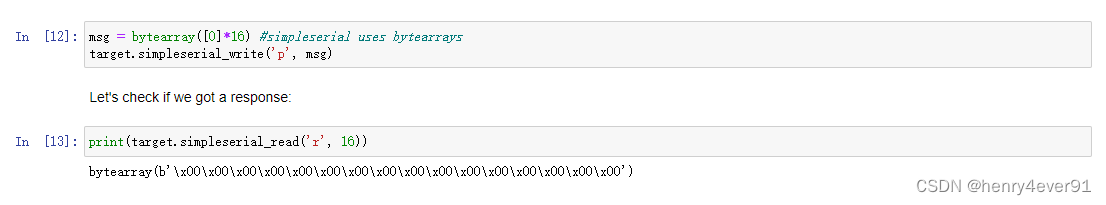

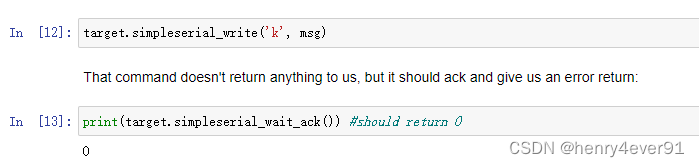

这两句代码代表通过串口向芯片发送16个'0'数据，而串口读到的也是16个'0',代表串口通信没问题 ,这段代码中的'p'代表发送数据标志，这是串口程序的默认设置，如果发送'k'标志，则不会显示数据，只会返回0

当然，你还可以发送别的数据看看串口能否接收和转发

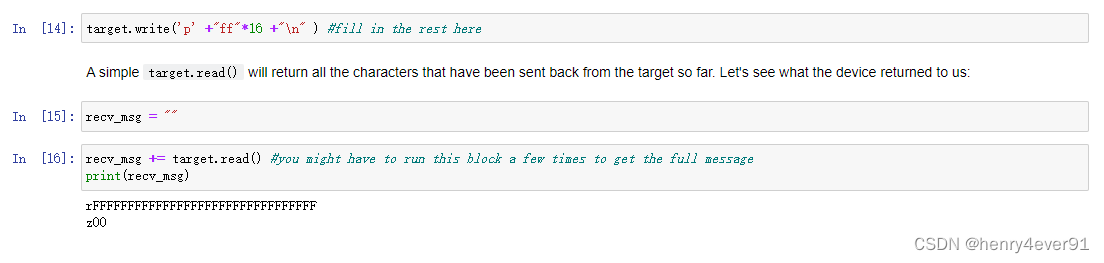

可以看到了发送了16个'ff' ，串口接收到了'r'代表读取命令，然后是16个ff字符，然后是'z'和'00'，这部分代表字符串是以回车键结束。

至此，已经完成chipwhisperer软件的前期工作，连接和串口部分都没有问题，下篇文章就开始介绍如何把AES加密的hex烧录到芯片中，并采集加密功耗数据和保存。这部分我会细致的把每一步都介绍清楚，以便读者可以通过更改代码采集到任意加密算法的功耗数据
