便携式设备充电符合JEITA指南

提示：这篇文章节选自TI SLYT365,仅代表本文作者对其内容的记录和理解，不具有权威性，仅供参考。如有错误欢迎指正。

---

前言

锂离子(Li-ion)电池在高温下过度充电时往往会变得危险。安全地给这些电池充电已成为电池供电的便携式设备中最重要的设计规范之一。在以电池为动力的便携式设备中。日本电子和信息技术产业协会（JEITA）提出了一些规范。以提高电池充电的安全性。这篇文章 本文讨论了笔记本和单电池手持设备应用中的安全要求和满足这些要求的电池充电器解决方案。

---

一、充电器安全和JEITA指南

高温、火灾和爆炸都是热失控的结果。

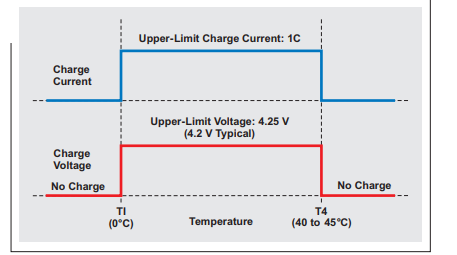

热失控是电池进入无法控制的反应的情况。热失控是一个过程，其中电池的内部温度 以钴酸锂为阴极材料，以石墨为阳极材料的电池内部温度达到约175°C。这是一个 不可逆的、高度放热的反应，可导致 火灾，通常是在电池充电的时候。下图显示了老式锂离子电池充电系统中常用的充电电流和充电电压的温度变化，这些系统容易发生热失控。

电池的充电电流和充电电压 在0-45°C的电池温度范围内都是恒定的。电池温度过高不仅会加速电池老化 ，而且还增加了电池故障的风险。

为了提高锂离子电池充电的安全性。JEITA和日本电池协会 2007年4月20日发布了新的安全指南。他们的指导方针 强调了在某些低和高温度范围内避免高充电电流和高充电电压的重要性。

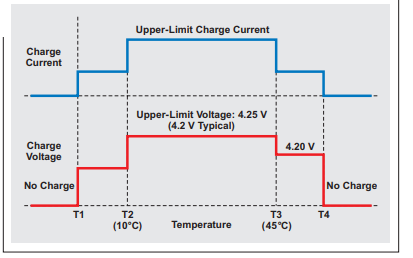

温度范围内避免高充电电流和高充电电压。根据JEITA，锂离子电池的问题发生在高充电电压和高电池温度下。下图显示了JEITA对电池使用的充电电流和充电电压的指导原则。

在标准充电温度范围内 从T2到T3，锂离子电池可以在电池制造商推荐的最佳充电电压上限和充电电流上限条件下进行充电，以保证安全。

二、低温下的充电

在充电过程中，如果电池的表面温度低于T2，锂离子可以 各获得一个电子，成为金属锂。这种金属锂可能会沉积在 沉积在阳极上，因为在低温下 转移率下降，锂离子对负极的渗透率也会下降。这样的金属锂很容易与电解液发生反应，导致锂离子的永久性损失。电解液，造成锂离子的永久性损失。这将加速电池的退化。此外，金属锂和电解液之间的化学反应会产生大量的热量。产生大量的热量，这可能导致热失控。因此，充电电流和充电电压 在低电池温度下会降低。如果温度被 进一步降低到T1（以0℃为例），该系统不应允许充电。

三、高温下的充电

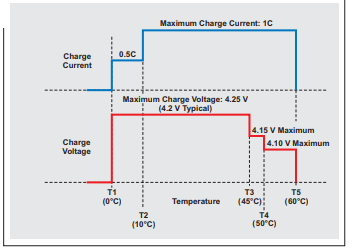

如果电池的表面温度在充电过程中上升到 超过T3（以45℃为例），阴极材料。钴酸锂，开始变得更加活跃 ，并在电池电压降低时与电解液发生化学反应。如果电池温度 进一步上升到T4，系统 应禁止充电。如果电池温度 温度达到175℃，电池电压为4.3V ，可能会发生热失控，电池可能会爆炸。同样地，下图显示了 JEITA对单体手持式锂离子电池充电的指导原则，在单电池的手持式应用中 应用中的锂离子电池，其中的充电电流和充电电压也是电池温度的函数。最大充电电压为 4.25V包括电池充电器的的全部公差。蓄电池可以在 蓄电池可以在高达60°C的温度下充电，为了安全起见，充电电压可以降低。

四、符合JEITA指导方针的电池充电器解决方案

德州仪器（TI）的产品包括一系列闪存常数，可根据JEITA指南灵活地对电池的充电电流和充电电压进行编程。其依据是JEITA准则。温度阈值是用户可编程的。提供灵活性，以满足不同应用的不同规格不同的应用。电量计通常会将充电电流和电压信息提供给电池充电器以便定期
设置适当的充电电流和电压。

单电池便携式设备中的电池组通常是 有电池和一个安全保护器，但使用充电器而不是而不是电量计来监测电池温度 ，并调整充电电压和电流。TI的bq24050 单电池线性充电器是为满足 手持设备的JEITA规格。它可在当电池温度在0°C和10°C之间时，充电电流可减少一半。并将充电电压降至4.06V。

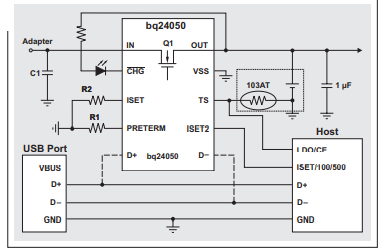

当电池温度在45℃和60℃之间时，下图显示了一个典型的应用电路，其中包括 bq24050线性充电器的典型应用电路。充电器通过热敏电阻（TS）引脚监测电池的 温度，当监测到的温度达到阈值时，调整充电电流和电压。
