STM32传感器外设集--震动传感器0-无中断（SW_18015P）

目录

本传感器我分为使用外部中断与不使用外部中断

因为和按键原理差不多，所以移植修改按键即可

原理图​编辑

main.c

SW_18015P.h

SW_18015P.c

参考​​​​​​​

---

本传感器我分为使用外部中断与不使用外部中断

因为和按键原理差不多，所以移植修改按键即可

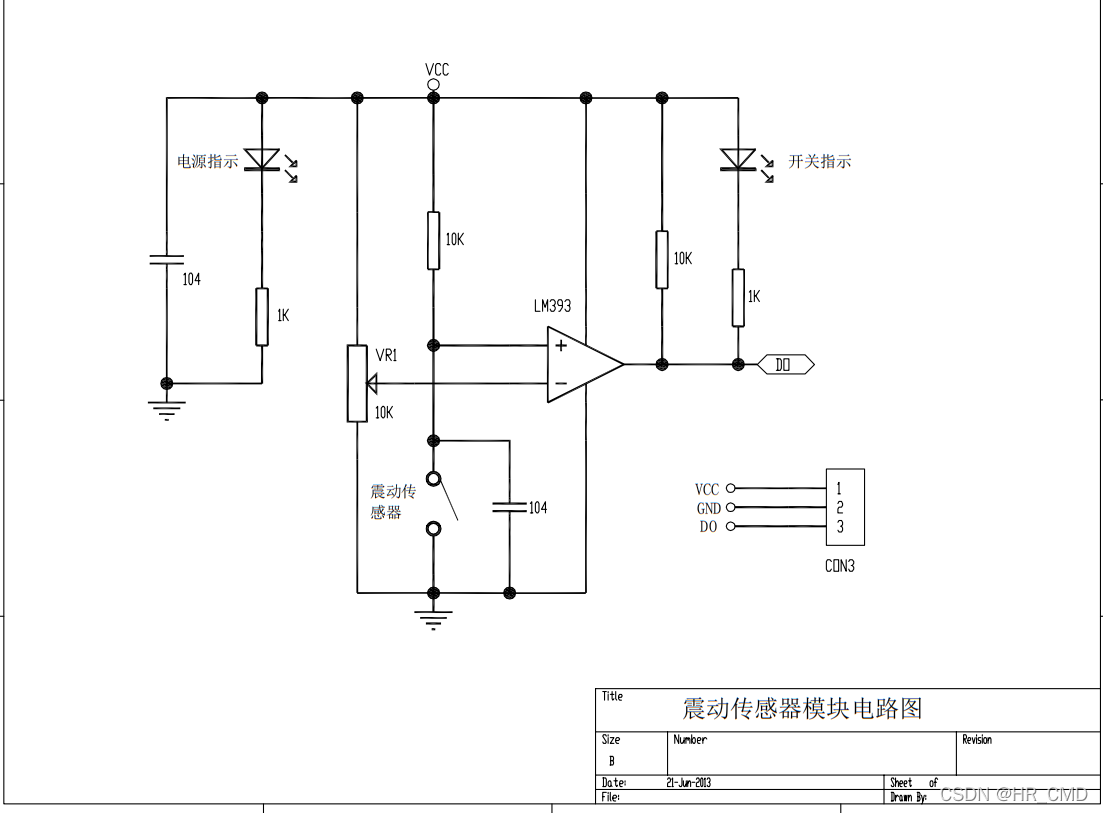

原理图

main.c

/**
  * @brief  主函数
  * @param  无
  * @retval 无
  */
int main(void)
{
	/* LED端口初始化 */
	LED_GPIO_Config();
	LED1_ON;

	/* 按键端口初始化 */
	Key_GPIO_Config();

	/* 轮询按键状态，若按键按下则反转LED */
	while(1)
	{
		if( Key_Scan(KEY1_GPIO_PORT,KEY1_GPIO_PIN) == KEY_ON  )
		{
			/*LED1反转*/
			LED1_TOGGLE;
		}

		if( Key_Scan(KEY2_GPIO_PORT,KEY2_GPIO_PIN) == KEY_ON  )
		{
			/*LED2反转*/
			LED2_TOGGLE;
		}
	}
}

SW_18015P.h

#ifndef __KEY_H
#define	__KEY_H


#include "stm32f10x.h"

//  引脚定义
#define    KEY1_GPIO_CLK     RCC_APB2Periph_GPIOA
#define    KEY1_GPIO_PORT    GPIOA
#define    KEY1_GPIO_PIN		 GPIO_Pin_0

#define    KEY2_GPIO_CLK     RCC_APB2Periph_GPIOC
#define    KEY2_GPIO_PORT    GPIOC
#define    KEY2_GPIO_PIN		  GPIO_Pin_13


 /** 按键按下标置宏
	*  按键按下为高电平，设置 KEY_ON=1， KEY_OFF=0
	*  若按键按下为低电平，把宏设置成KEY_ON=0 ，KEY_OFF=1 即可
	*/
#define KEY_ON	1
#define KEY_OFF	0

void Key_GPIO_Config(void);
uint8_t Key_Scan(GPIO_TypeDef* GPIOx,uint16_t GPIO_Pin);


#endif /* __KEY_H */

SW_18015P.c

#include "./key/bsp_key.h"

/**
  * @brief  配置按键用到的I/O口
  * @param  无
  * @retval 无
  */
void Key_GPIO_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	/*开启按键端口的时钟*/
	RCC_APB2PeriphClockCmd(KEY1_GPIO_CLK|KEY2_GPIO_CLK,ENABLE);

	//选择按键的引脚
	GPIO_InitStructure.GPIO_Pin = KEY1_GPIO_PIN;
	// 设置按键的引脚为浮空输入
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	//使用结构体初始化按键
	GPIO_Init(KEY1_GPIO_PORT, &GPIO_InitStructure);

	//选择按键的引脚
	GPIO_InitStructure.GPIO_Pin = KEY2_GPIO_PIN;
	//设置按键的引脚为浮空输入
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	//使用结构体初始化按键
	GPIO_Init(KEY2_GPIO_PORT, &GPIO_InitStructure);
}

 /*
 * 函数名：Key_Scan
 * 描述  ：检测是否有按键按下
 * 输入  ：GPIOx：x 可以是 A，B，C，D或者 E
 *		     GPIO_Pin：待读取的端口位
 * 输出  ：KEY_OFF(没按下按键)、KEY_ON（按下按键）
 */
uint8_t Key_Scan(GPIO_TypeDef* GPIOx,uint16_t GPIO_Pin)
{
	/*检测是否有按键按下 */
	if(GPIO_ReadInputDataBit(GPIOx,GPIO_Pin) == KEY_ON )
	{
		/*等待按键释放 */
		while(GPIO_ReadInputDataBit(GPIOx,GPIO_Pin) == KEY_ON);
		return 	KEY_ON;
	}
	else
		return KEY_OFF;
}

参考

STM32按键的检测IO口上拉下拉电阻https://blog.csdn.net/qq_18744449/article/details/123195309?ops_request_misc=&request_id=&biz_id=102&utm_term=stm32%E7%9B%91%E6%B5%8Bio%E5%8F%A3%E5%8F%98%E5%8C%96&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~sobaiduweb~default-4-123195309.142^v96^pc_search_result_base7&spm=1018.2226.3001.4450
