【物联网毕设】 智能药箱（WIFI+语音+APP）

已于 2025-01-20 17:23:58 修改
阅读量1.2k 收藏 18
点赞数 29
分类专栏： 物联网 毕设/课设 合集 文章标签： 物联网 课程设计 单片机 stm32 嵌入式硬件 云平台
于 2024-11-29 10:40:49 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/herui_2/article/details/144129823
版权

目录

前言

一 连线图

1 原理图

2 PCB效果

3 实物效果

4 APP效果

5 功能概括

（1）硬件端

（2）APP端

（3）云平台使用（阿里云）（需要可以找我获取）

（4）演示视频

二 底层代码使用方式

1 使用说明

2 下载程序

三 APP使用方式

1 下载APP

四 程序架构及修改（通用）

前言

这款智能拐杖集成了多项功能，以STM32F103C8T6微控制器为核心，实现中控和模块数据通信。配备倾斜度传感器，能够实时监测老人是否跌倒，并通过ESP8266-01s WiFi模块将监测数据实时传输至相关平台。在紧急情况下，拐杖内置的蜂鸣器会发出警报，同时语音播报模块能够播报当前城市的天气情况，为老人提供便利。此外，拐杖还具备GPS定位功能，以便在开阔地带获取卫星信号进行定位。APP端则能够提供实时反馈，一旦老人摔倒，会立即弹出提示框警告；用户还可以通过APP设置需要查询的城市天气，并在手机地图上查看拐杖获取的实时地理位置，为老人的出行安全提供全方位的保障。

关注微信公众号--星之援工作室 发送关键字（项目清单）
可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一 连线图

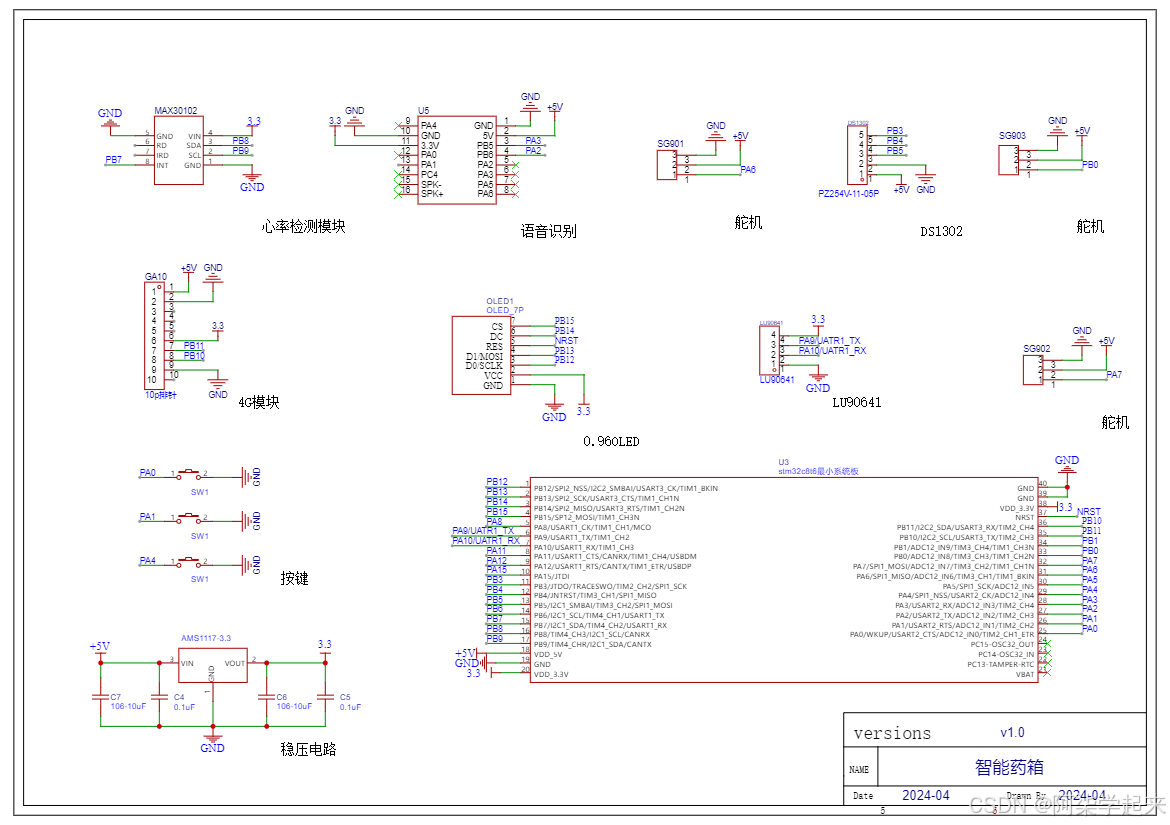

1 原理图

1 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

  1. 首先会进行心率模块的初始化界面，之后需要打开我们的WIFI热点让设备进行联网操作，看到显示数据界面，即可进行下一步功能测试
  2. （2）硬件每隔几秒会向APP传输一次数据。
  3. 热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

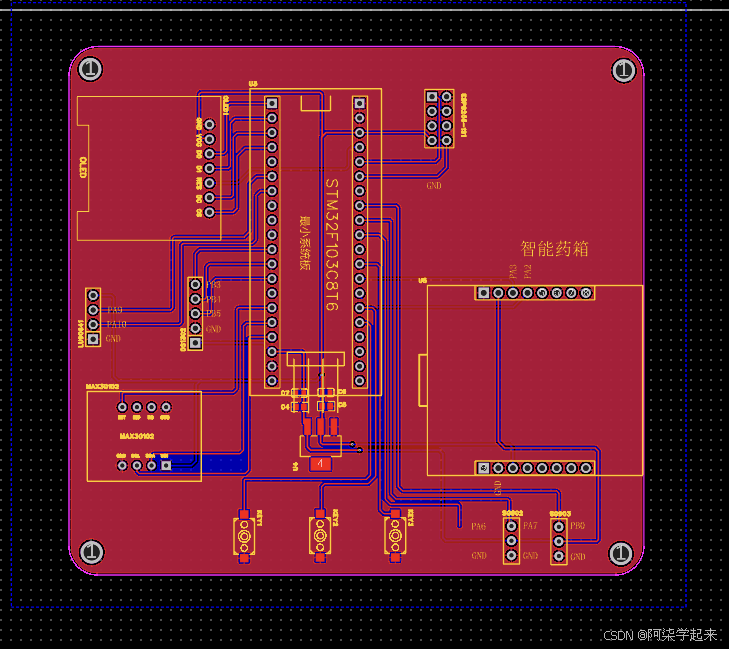

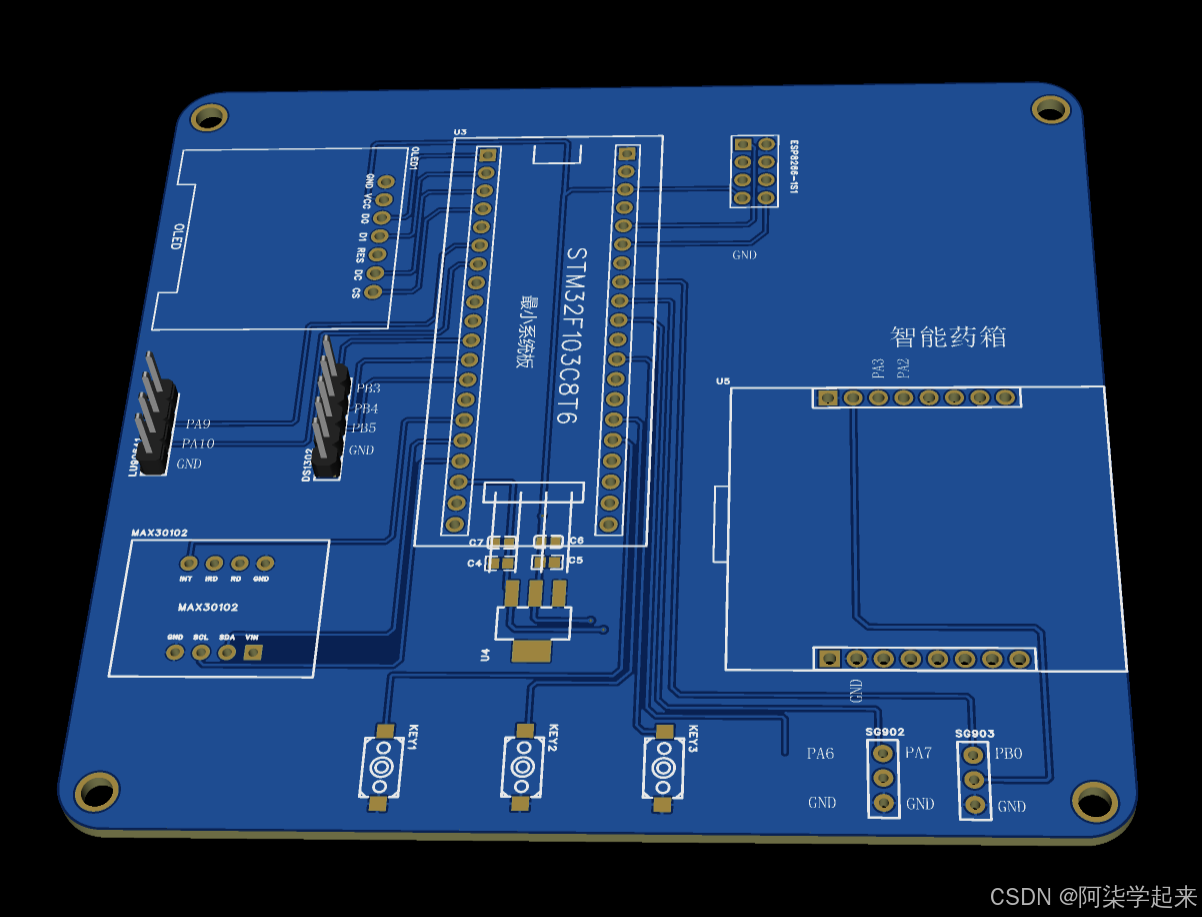

2 PCB效果

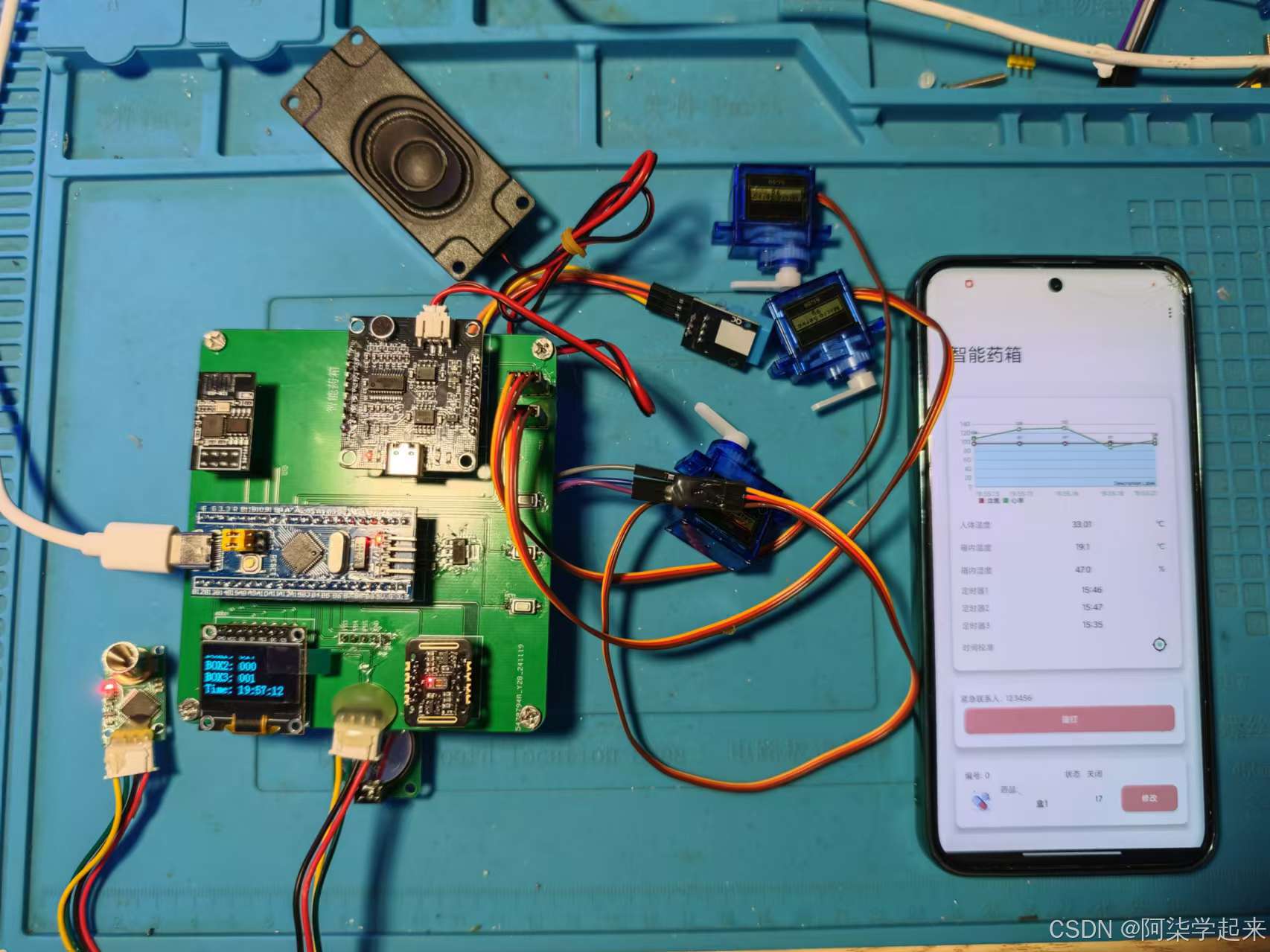

3 实物效果

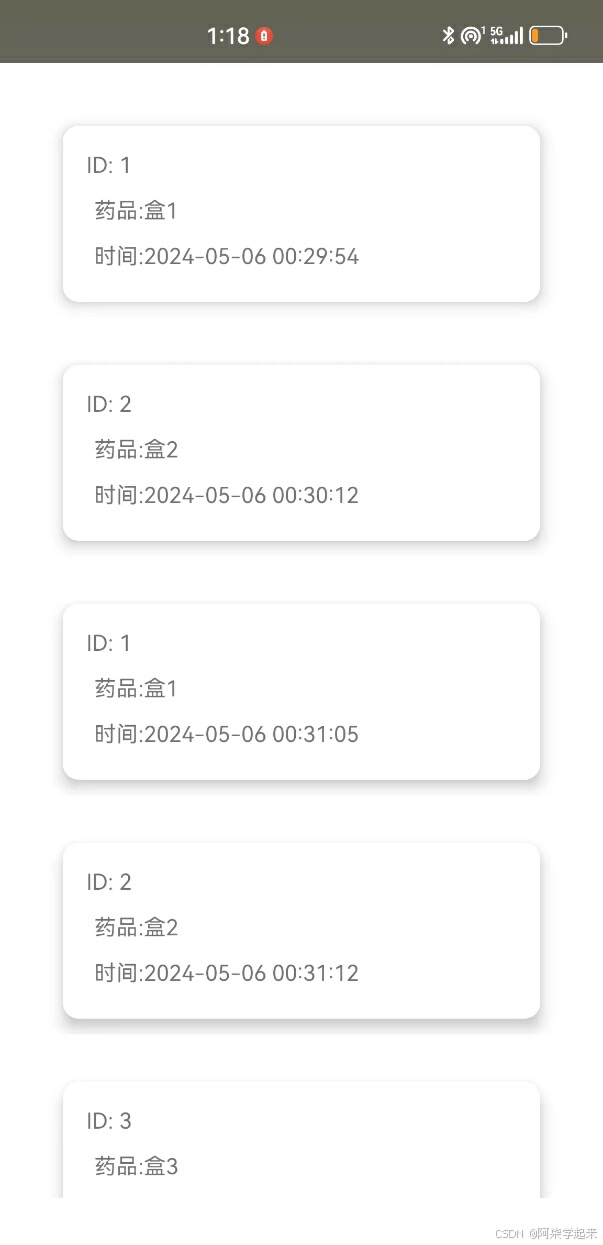

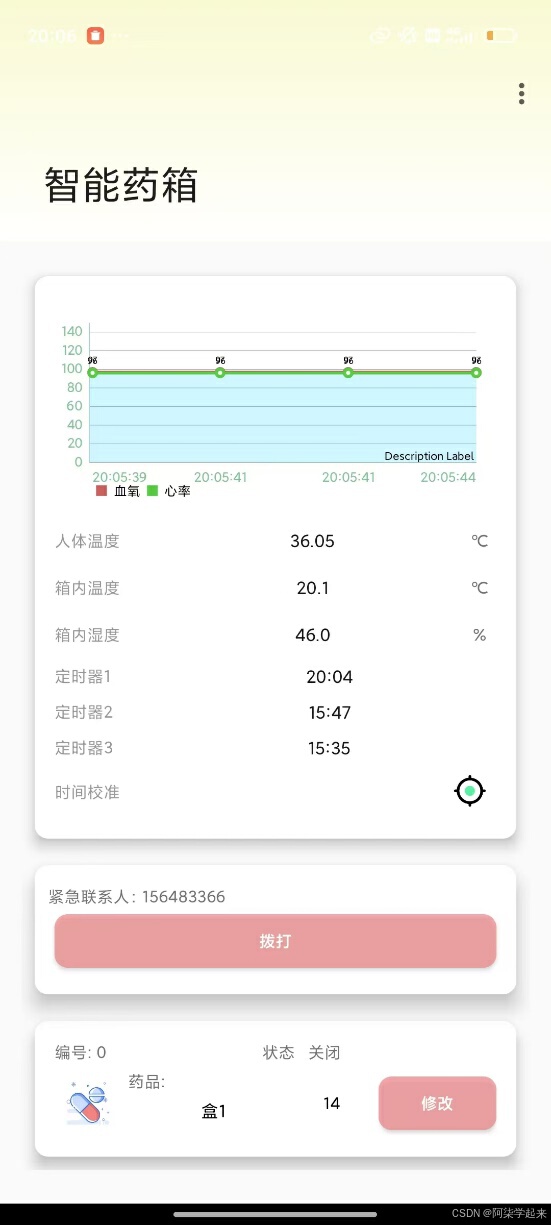

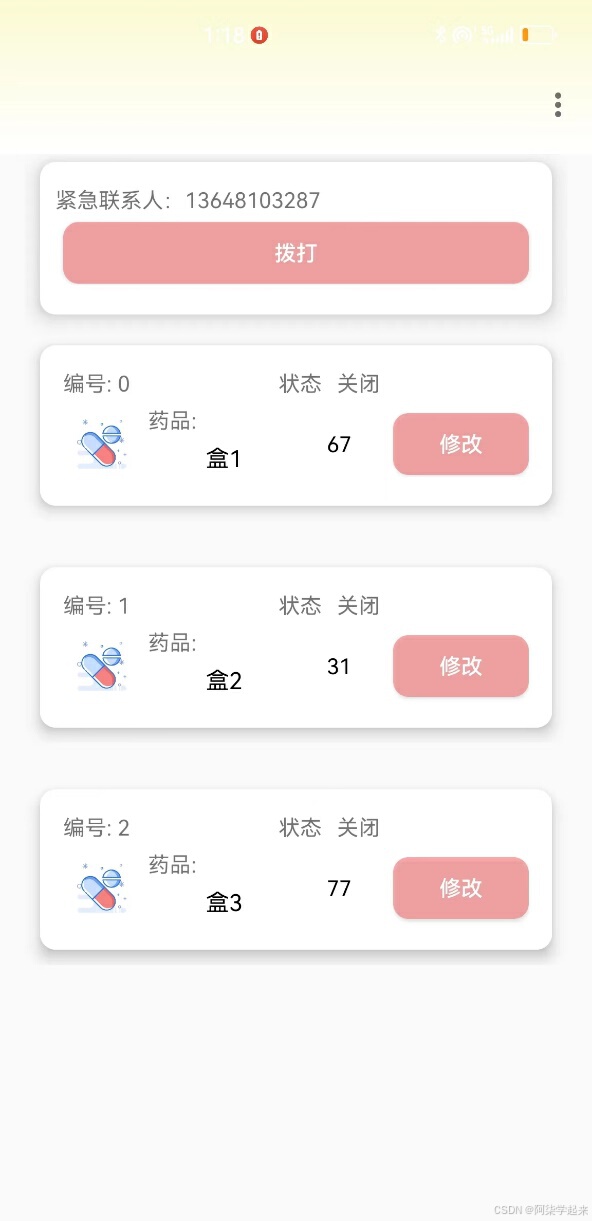

4 APP效果





5 功能概括

（1）硬件端

  1. STM32F103C8T6：用于所有程序的中控和模块数据通信；
  2. 0.96寸OLED：用于显示的各种环境数据，实现实时监测；
  3. WIFI：使用WIFI 模块，用与设备联网处理，实现连接云平台和使用MQTT协议远程传输数据，药品不足需提醒；
  4. MAX30102心率模块：用于监测患者的心率和血氧数据；
  5. LU90614红外测温： 用于监测患者的实时体温状态；
  6. 使用时钟模块实现设备的对时，并且提供定时体系吃药功能；
  7. 可以进行定时器时间的修改和添加（3个）
  8. 舵机与模型盒子：实现定时打开提示吃药的功能；
  9. 按键：进行关闭舵机的控制；

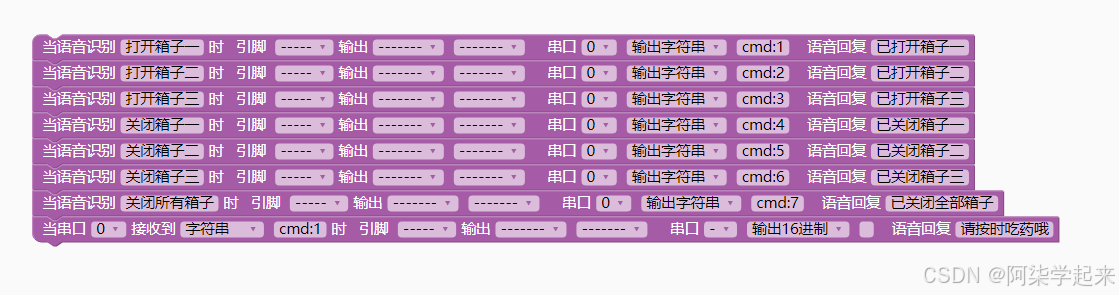

  10. 语音识别模块（ASR-PRO）：使用语音识别开启箱子
  11. DHT11：获取环境温湿度

（2）APP端

  1. 使用MQTT协议与设备进行信息交互。

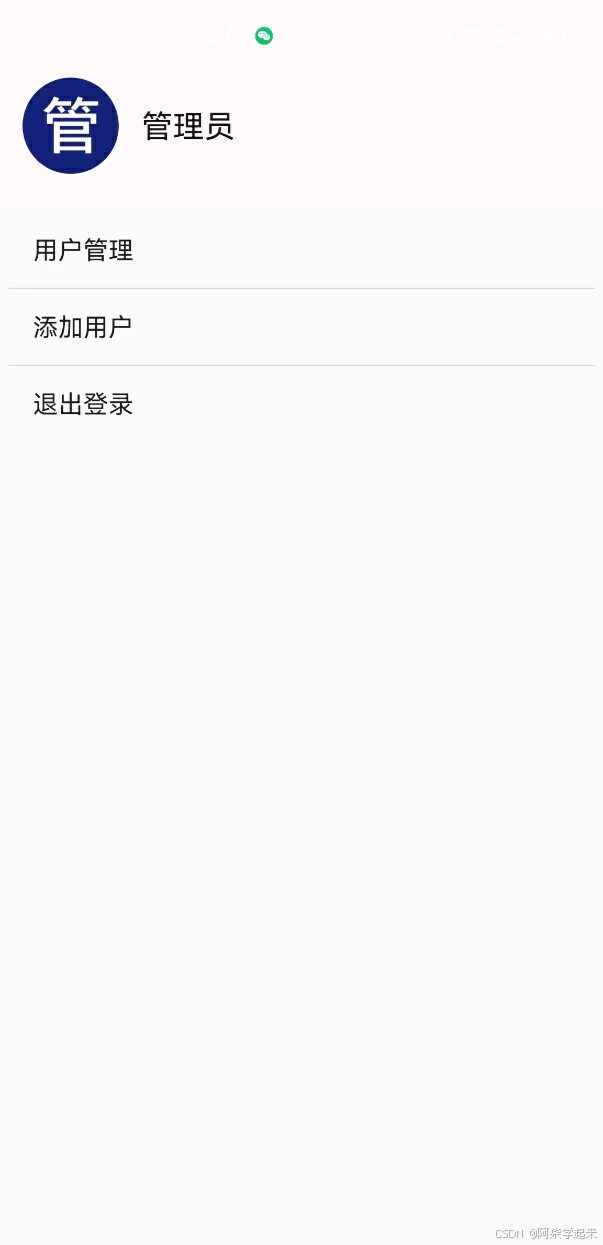

  2. 进入app要输入用户名密码，所以需要一个登录注册界面，然后还有一个管理员界面，里面能看到所有注册的用户，可以删除或者修改，然后用户界面可以设置一个紧急联系人用户
  3. 实时显示人体体温，并且使用曲线图继续心率和血氧的数据显示;
  4. 实时获取设备的药量剩余情况
  5. 可以查看用药记录
  6. 可以通过app修改药量剩余情况，并且会同步到设备中进行保存
  7. 可以远程设置对设备进行时钟对时；
  8. 可以通过手机进行定时吃药的时间进行修改（3个）；

（3）云平台使用（阿里云）（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过百度网盘分享的文件：智能药箱（WIFI）.mp4

链接：

https://pan.baidu.com/s/1JLescmbwuJslF-gUegBLfA?pwd=XZY0

提取码：XZY0

二 底层代码使用方式

1 使用说明

（1）需要打开WIFI热点，否则连不上网络

（2）长按按键一可以进行检测界面

（3）长按按键二可以查看定时器

（4）短按按键一、二、三可以控制舵机开关

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

2 下载程序

  1. 先根据原理图进行连线，连接好以后在做后面的操作
  2. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

1 下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

四 程序架构及修改（通用）

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0

APP参数修改
