该智能窗帘控制系统采用STM32F103C8T6作为核心中控，集成0.96寸OLED、WIFI模块、舵机、光敏电阻、温湿度传感器、红外检测模块、语音识别模块（ASR-PRO）及按键模块，实现多种窗帘控制方式。系统可通过光照和温湿度阈值在自动模式下智能调节窗帘开合，或在手动模式下通过按键、语音指令或APP远程控制窗帘。APP端通过MQTT协议与设备交互，支持数据采集、自动模式阈值设置、远程开关控制及模式切换，为用户提供便捷的智能家居体验。

关注微信公众号--星之援工作室发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一连线图

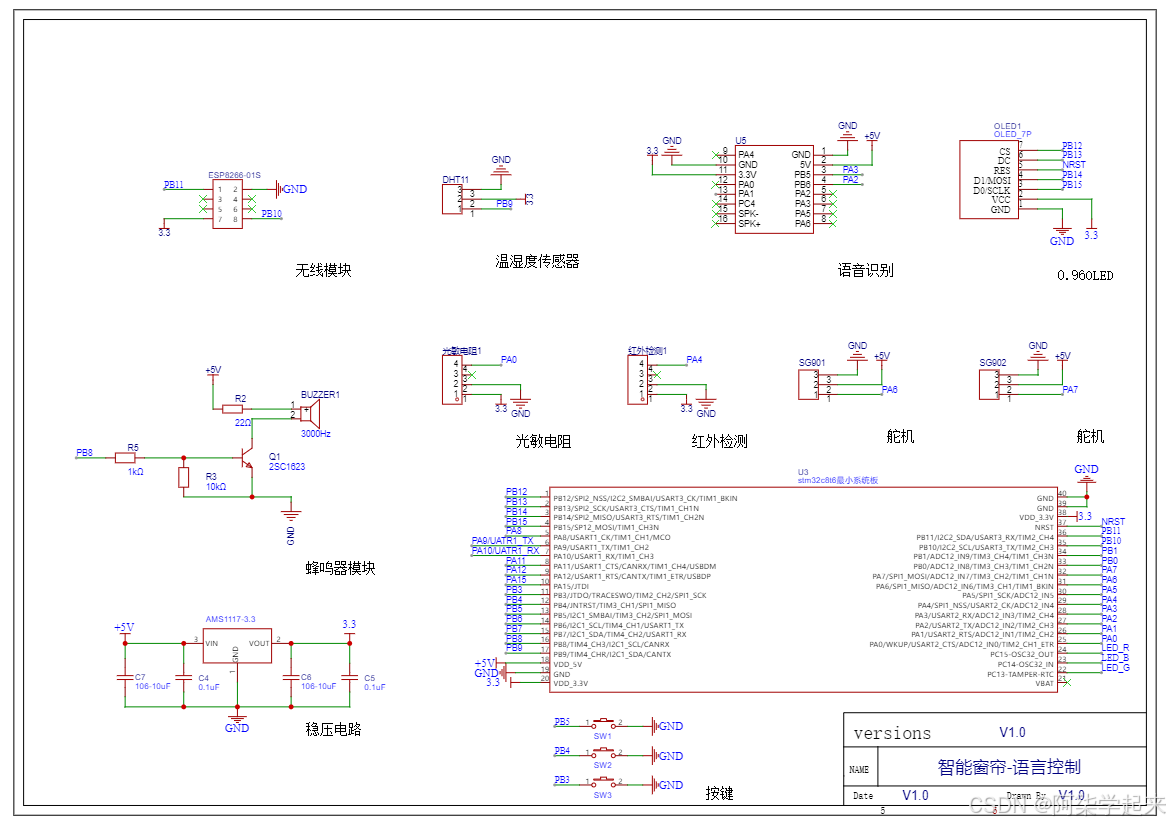

1. 原理图

2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔5秒会向APP传输一次数据。

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

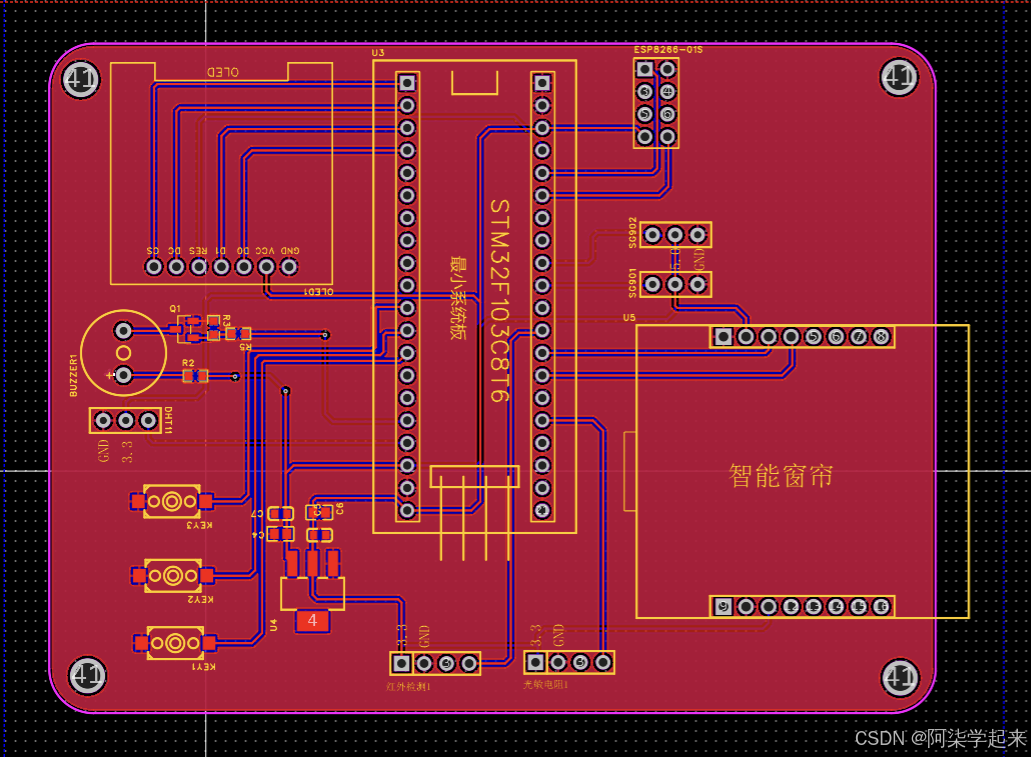

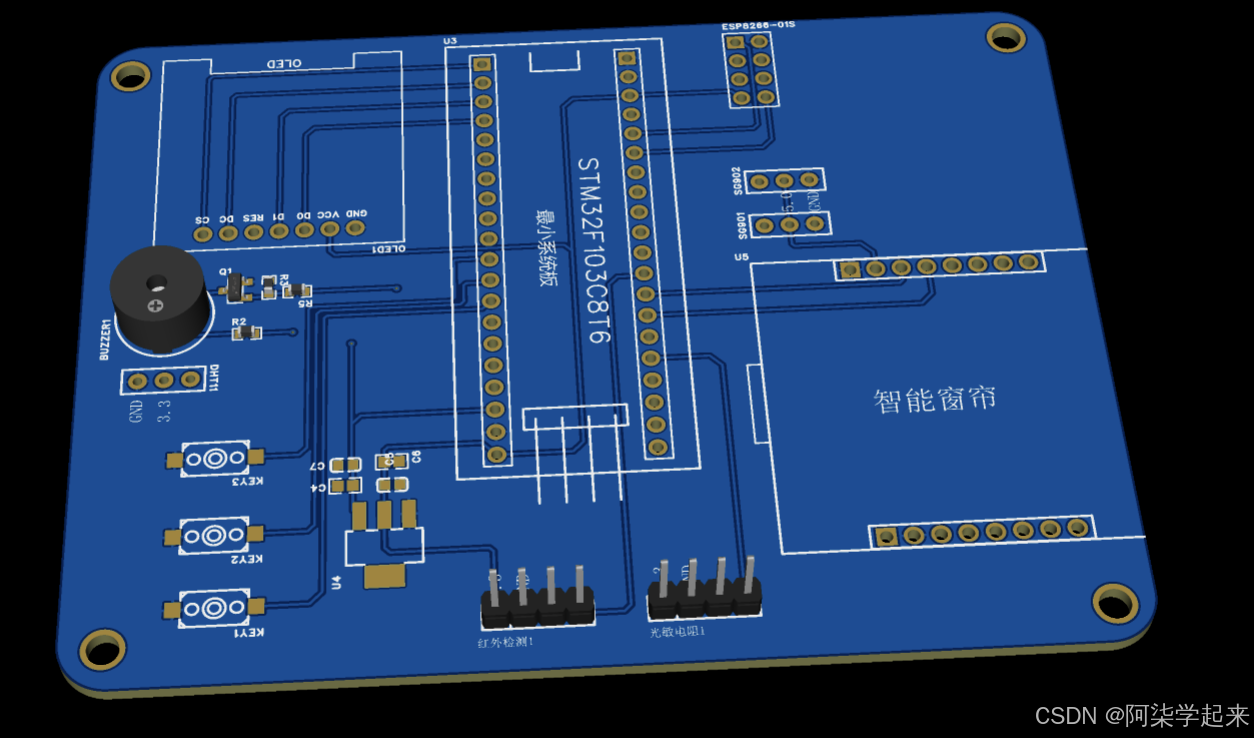

2. PCB效果

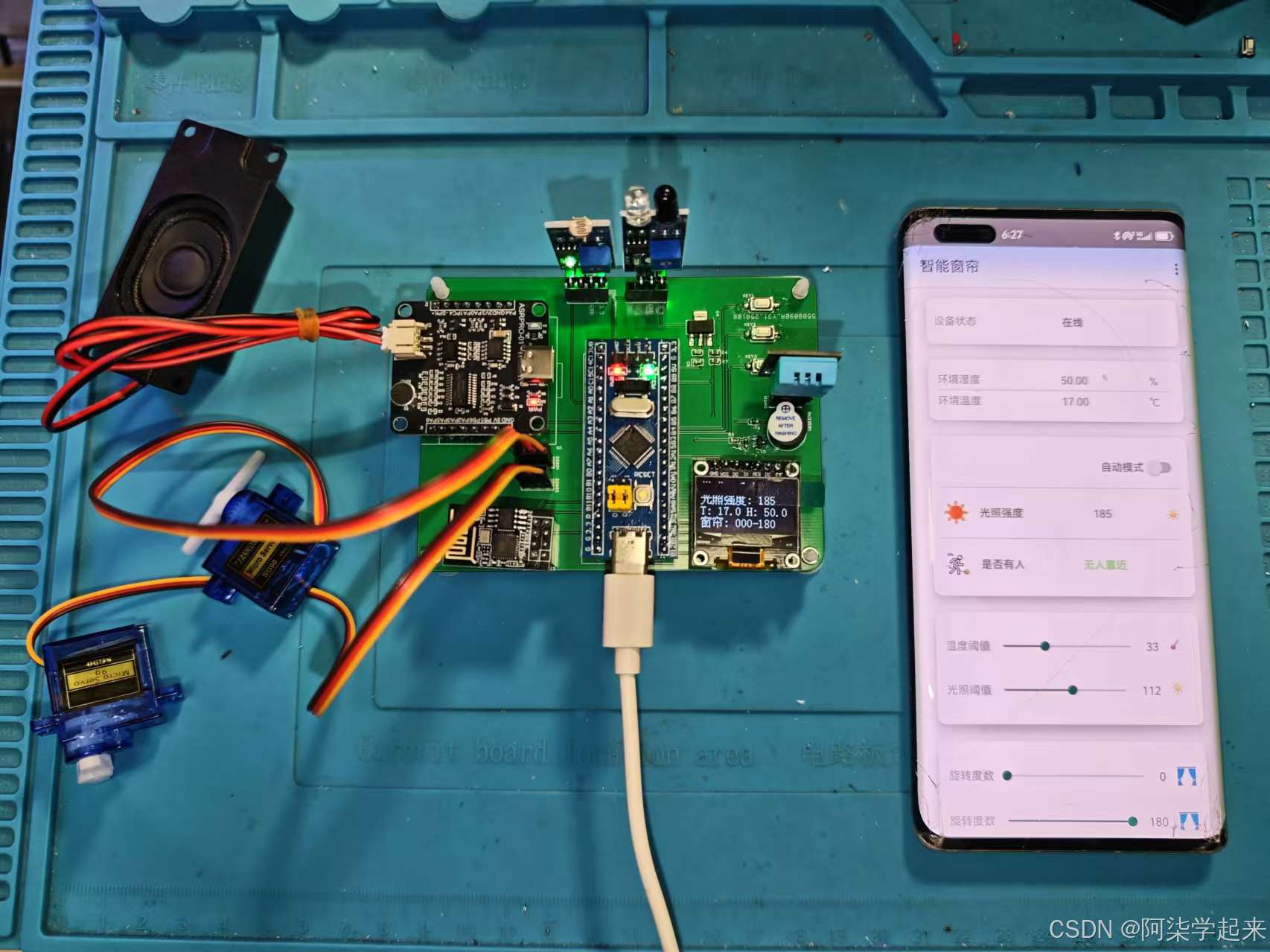

3. 实物效果

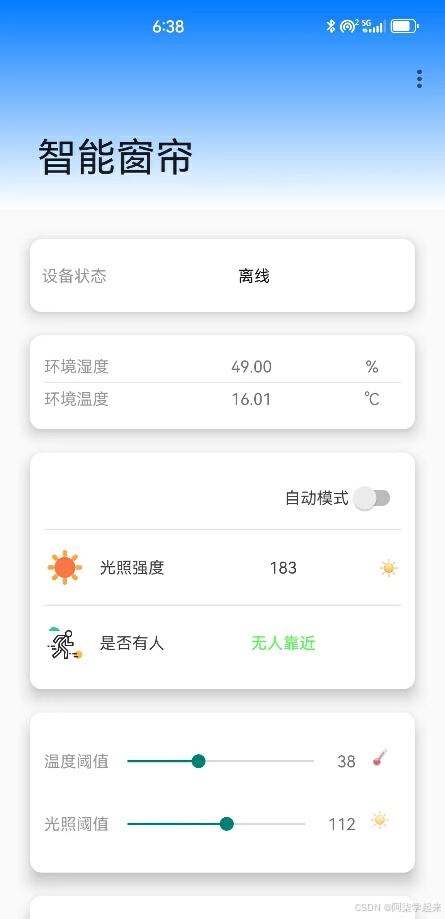

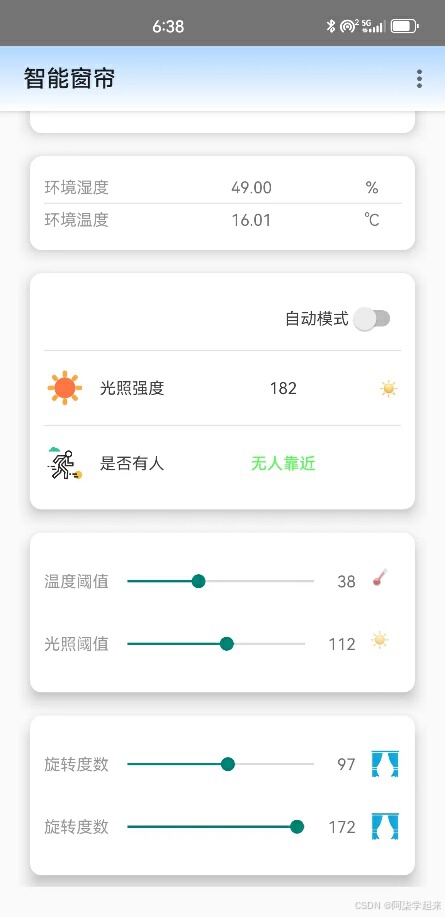

4 APP效果

5 功能概括

（1）硬件端

STM32F103C8T6：用于所有程序的中控和模块数据通信；
0.96寸OLED：用于显示的各种环境数据，实现实时监测；
WIFI：使用WIFI 模块，用与设备联网处理，实现连接云平台和使用MQTT协议远程传输数据；
舵机X2：模拟窗帘开关的控制；
光敏电阻：用于检测光照强度，自动模式下可用设置光照阈值，实现窗帘自动开启；
温湿度传感器：用于检测室内环境的温湿度，自动模式下可用设置温度阈值，实现窗帘自动开启；
红外检测模块：检测窗帘旁边是否有人

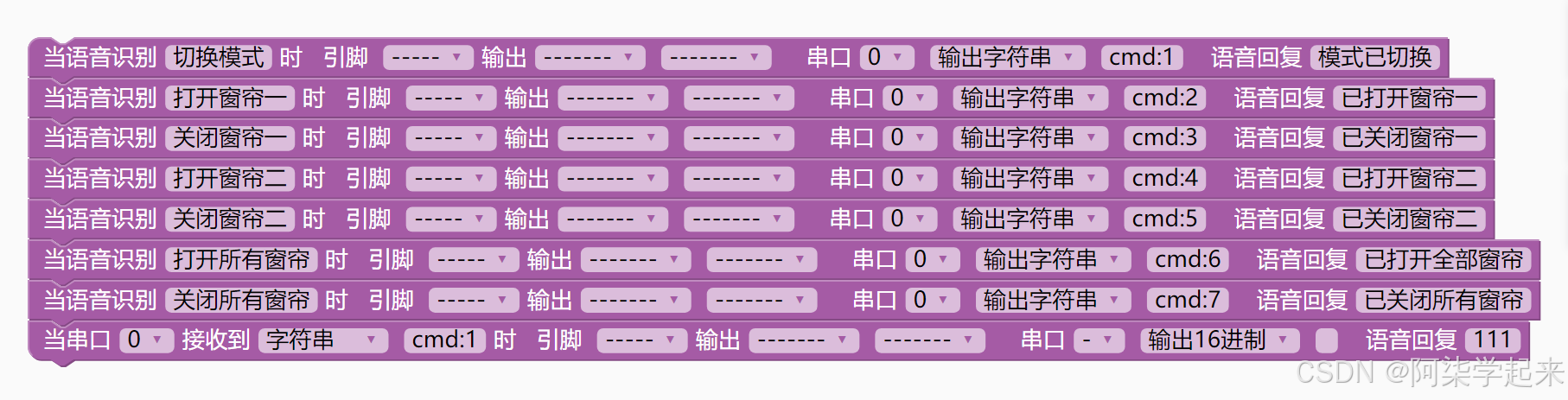

语音识别模块（ASR-PRO）：使用语音识别开启和关闭窗帘（舵机模拟），两个窗帘可用分区控制，
按键模块：可用于模式的切换，手动模式下，可以实现窗帘的分区控制

（2）APP端

使用MQTT协议与设备进行信息交互；
可采集到底层设备数据并且展示到界面UI中
可以设置光温度阈值实现自动模式的自动控制
手动模式下，可以远程自由控制设备的开关
可以切换自动或者手动模式

（3）云平台使用（需要可以找我获取）

使用MQTT协议进行数据交互，可查看设备在线情况；

（4）演示视频

通过网盘分享的文件：智能窗帘-语音.mp4

链接: https://pan.baidu.com/s/1TkrlCt4hjm7NGsl3OuUmYg?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二底层代码使用方式

1. 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（3）.板载按键可按照视频演示进行使用。

（多看视频，视频中有完整功能演示）

2. 下载程序

先根据原理图进行连线，连接好以后在做后面的操作
打开手机热点热点名字：NET密码：12345678
打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

1 下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

Android studio下载链接

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
