前言

本系统由硬件端和APP端两部分构成。硬件端以STM32F103C8T6为主控核心，通过WiFi模块（ESP8266-01s）实现数据的无线传输，配合OLED屏幕显示实时数据，同时具备时钟模块、语音播报模块和四个按键。四个按键分别实现叫号服务、办理服务、退回叫号服务和取号服务。APP端能够实时显示当前窗口的办理状态和叫号数量，还支持手机远程取号功能，方便用户进行操作。

关注微信公众号--星之援工作室发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一连线图

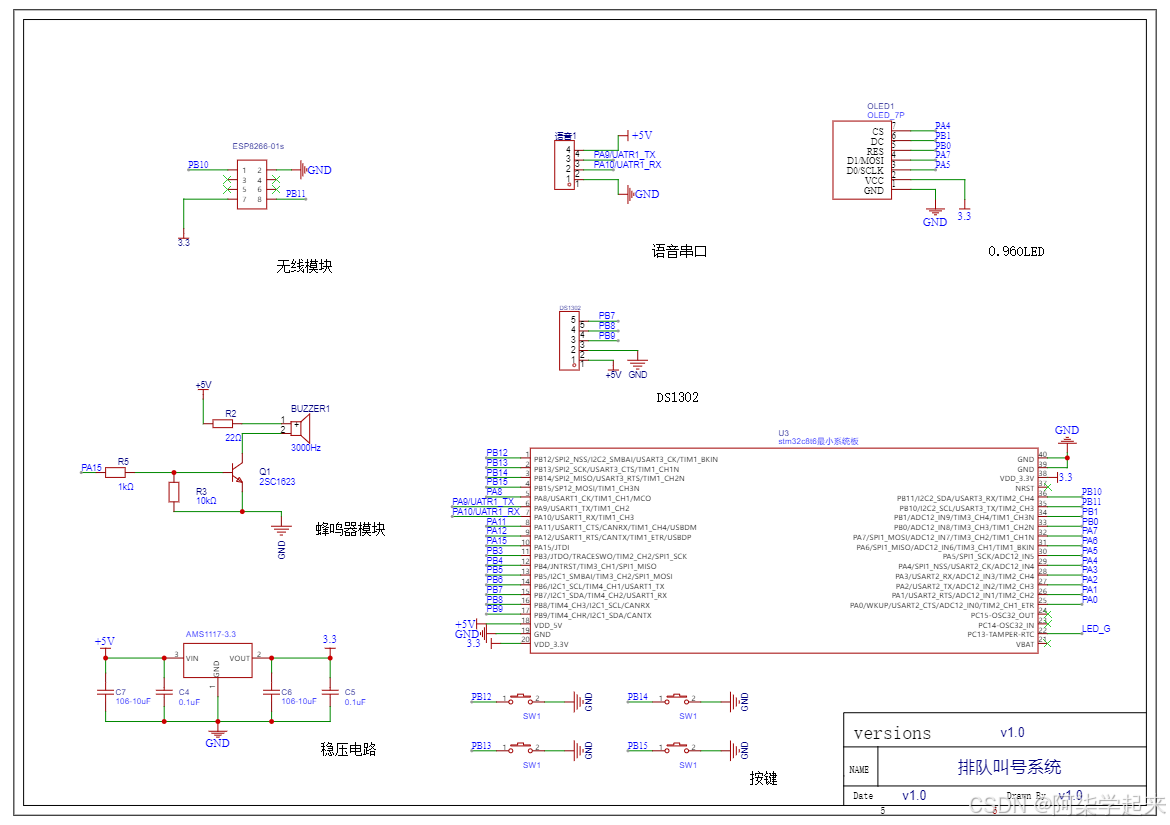

1 原理图

2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）灯和机闪烁一下，说明我们已经连接上云平台，OLED显示屏中会显示联网状态，若MUC上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔5秒会向APP传输一次数据。

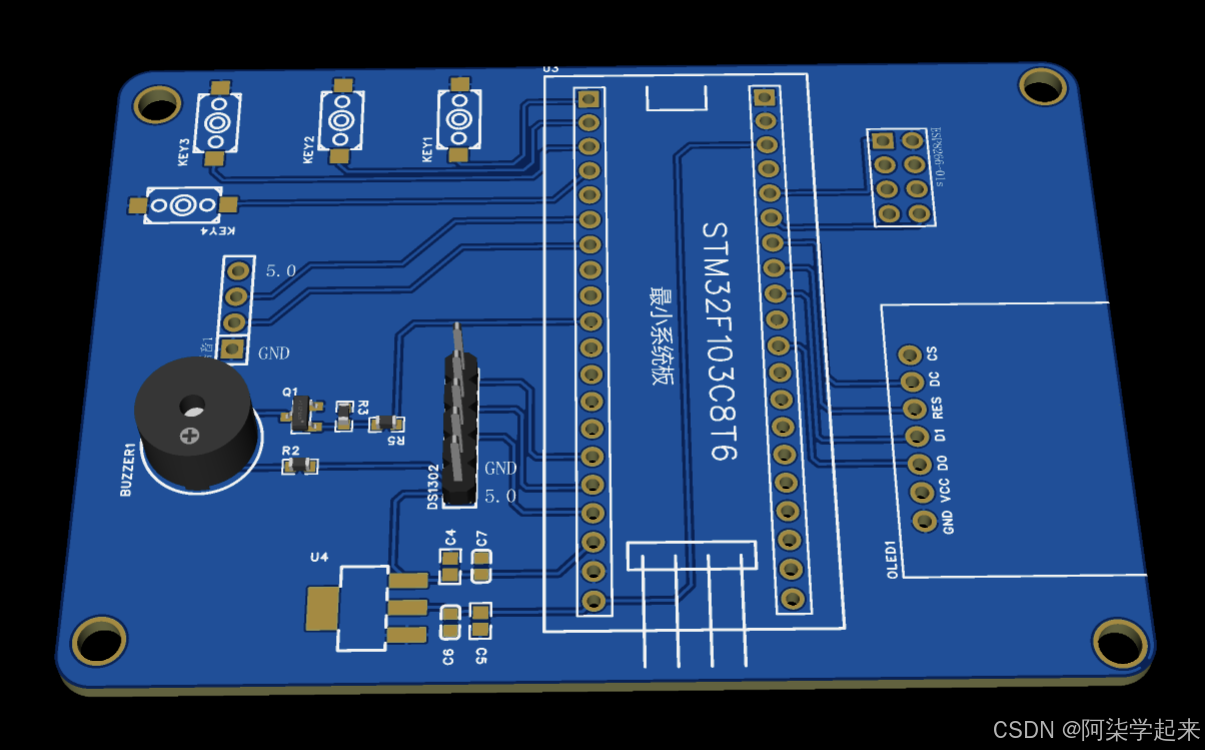

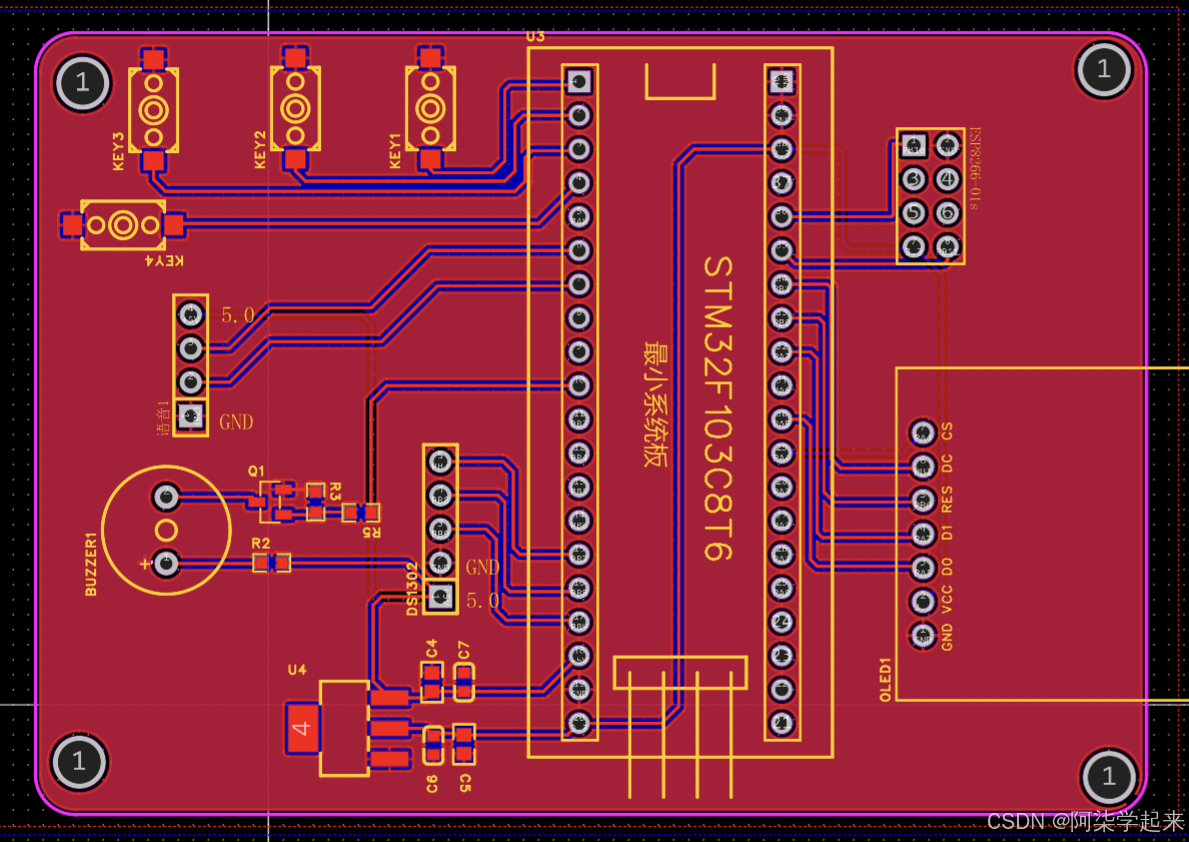

2 PCB效果

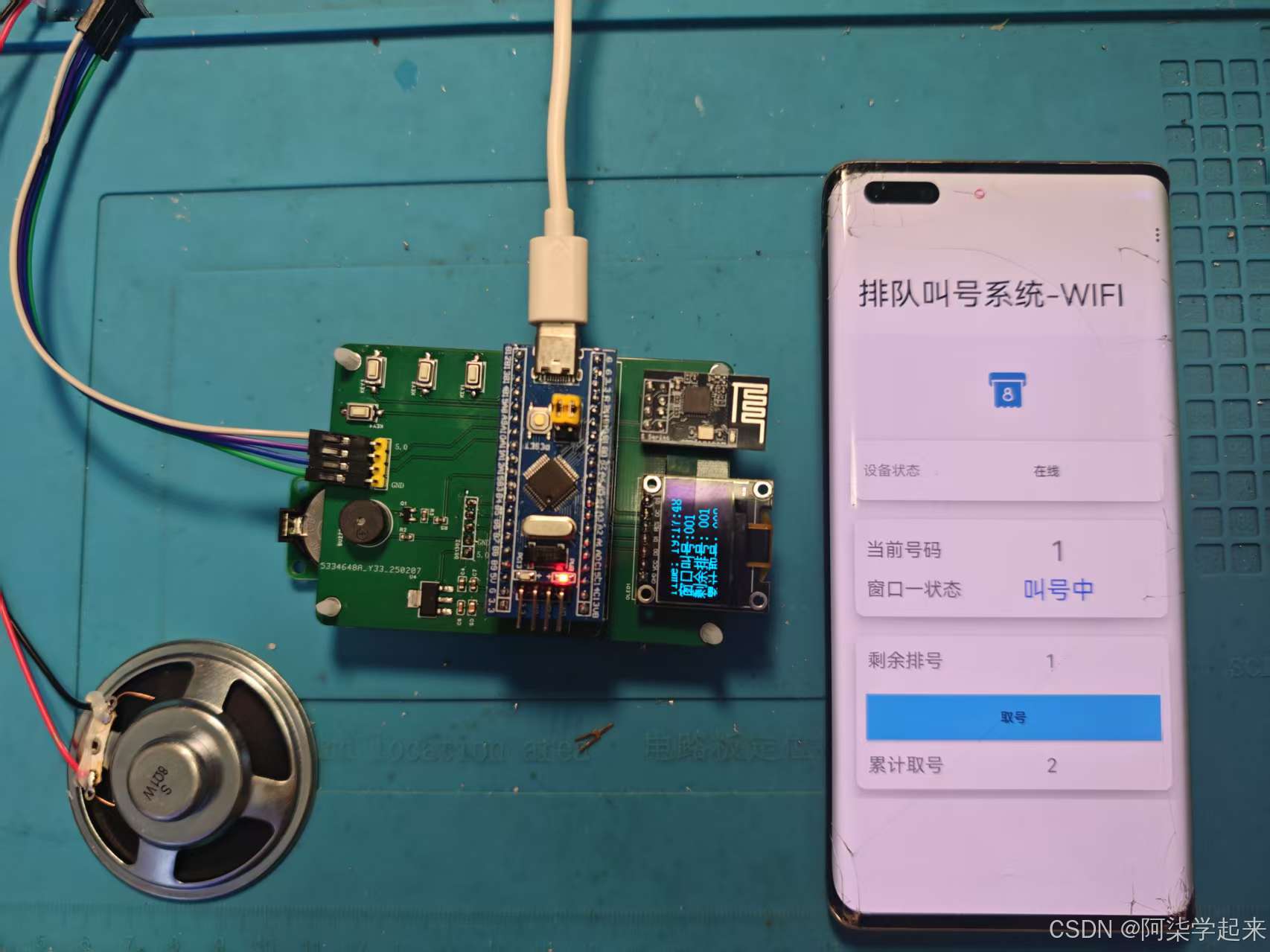

3 实物效果

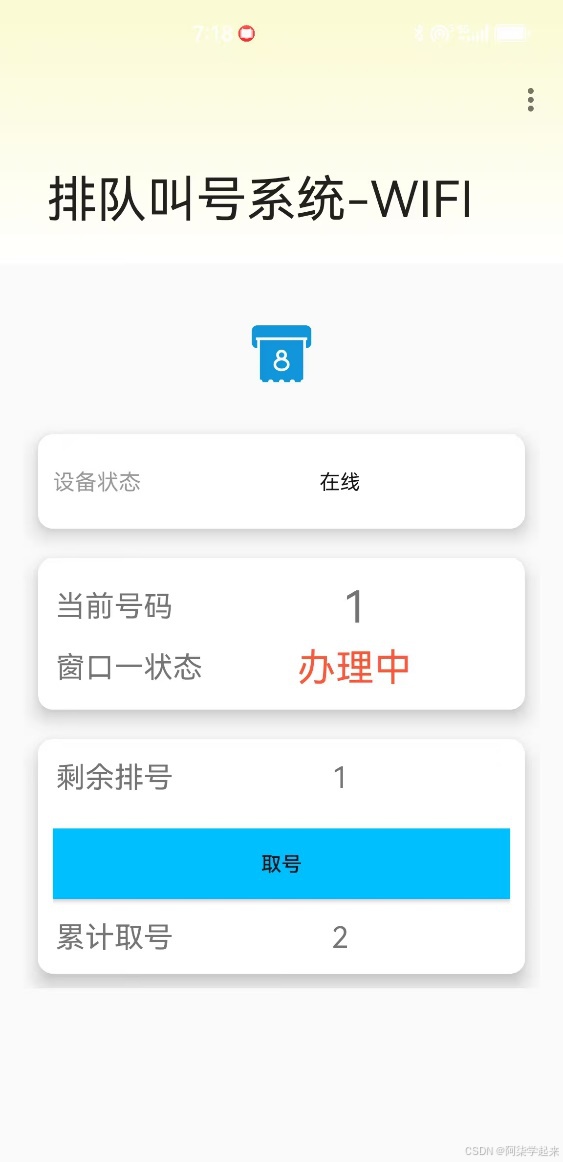

4 APP效果

5 功能概括

（1）硬件端

STM32F103C8T6：用于所有程序的中控和模块数据通信；
WiFi（ESP8266-01s）：用于传输相关监测的相关数据；
OLED：实现设备数据的显示
时钟模块：实现模块的时间显示
语音播报模块（syn6288）：实现语音播报当前叫号信息
按键：实现叫号信息和取号功能

按键1 可以进行叫号服务

按键2 可以进行办理服务

按键3 可以退回叫号服务

按键4 可以进行取号服务

（2）APP端

实时显示当前窗口正在办理的状态
显示当前叫号数量
可以手机远程取号

（3）云平台使用（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过网盘分享的文件：136.1.排队叫号系统-WiFi.mp4

链接: https://pan.baidu.com/s/1XmxJc5h9BikfXWYoWtrXJw?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二底层代码使用方式

1. 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（多看视频，视频中有完整功能演示）

2. 下载程序

先根据原理图进行连线，连接好以后在做后面的操作

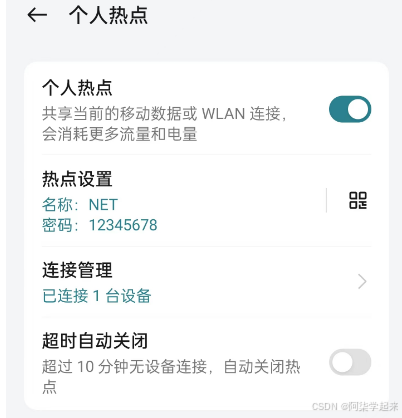

打开手机热点热点名字：NET密码：12345678

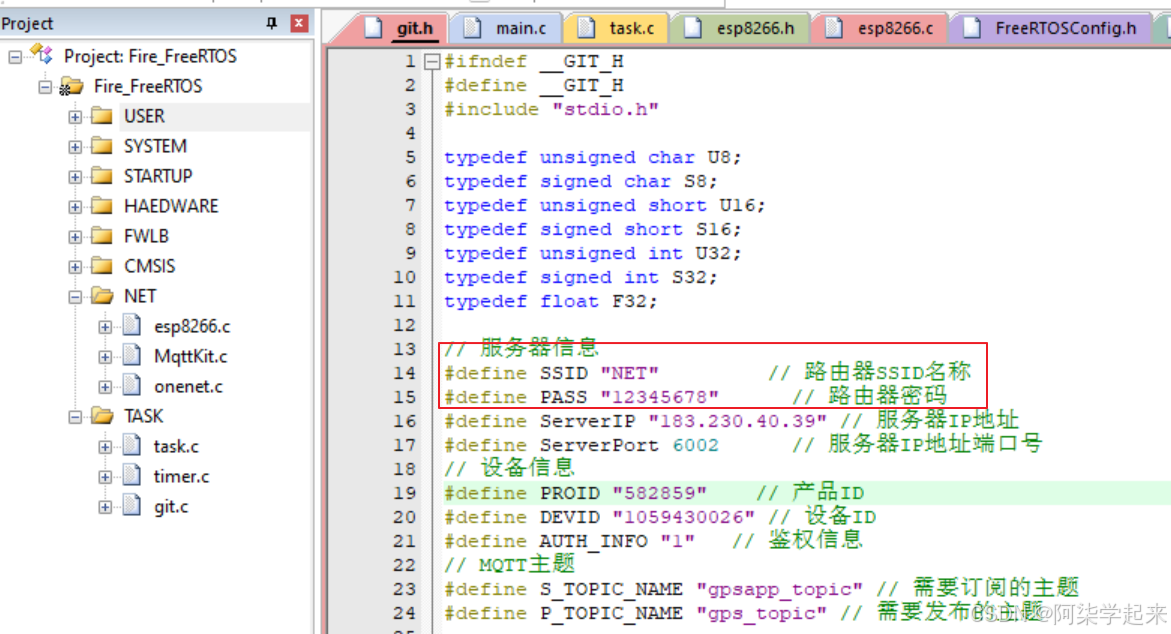

打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
