【嵌入式外设】 使用4G模块发送短信-GSM（GA10）

已于 2025-03-05 15:34:02 修改
阅读量1k 收藏 21
点赞数 13
分类专栏： 嵌入式 外设 文章标签： 物联网 stm32 嵌入式 短信发送 嵌入式硬件 外设 4g
于 2025-03-04 13:21:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/herui_2/article/details/146013236
版权

目录

一、前言

二、简介

三、资料获取

关注微信公众号--星之援工作室 发送关键字（GA10）

四、设备使用

实现效果

中文信息数据转换

接线

四、代码编写

GA10.c

main

usart3.c

usart3.h

五、配套使用MQTT部分



一、前言

使用4G模块进行联网使用，并配合MQTT协议进行数据的收发，4G联网模块GA10是一款功能强大、应用广泛、易于集成的模块，为物联网设备提供了高效、可靠的无线网络连接解决方案。

二、简介

  1. 模块概述：

    • GA10模块基于4G LTE技术，支持FDD LTE和TD-LTE两种制式，并向下兼容2G/3G网络。
    • 模块尺寸小巧，便于集成到各类设备中，提供高速、稳定的无线网络连接。

  2. 主要功能：

    • 高速数据传输：支持高达100Mbps的下行速率和50Mbps的上行速率，满足高速互联网接入和无线数据传输需求。
    • 网络通信：实现与4G网络的通信，确保设备能够在无线环境下进行网络连接和数据传输。
    • 多频段支持：支持多个频段，适应不同地区和运营商的网络需求，提供广泛的网络覆盖。
    • 低功耗设计：模块采用低功耗设计，有助于延长物联网设备的电池寿命，适合长时间运行的应用。
    • 安全性：提供安全的数据传输通道，支持加密和身份验证等功能，确保数据的机密性和完整性。

  3. 硬件特点：

    • 集成度高：将射频、基带芯片集成在一块PCB板上，完成无线接收、发射、基带信号处理等功能。

  4. 软件特性：

    • 支持多种协议：支持TCP/IP、PPP、FTP、HTTP等网络协议，方便用户开发和应用。
    • 易于开发：提供丰富的AT命令集，简化开发流程，缩短产品上市时间。

  5. 应用场景：

    • 适用于物联网设备、智能家居、远程监控、车载系统、自动售货机、共享设备等多种场景。

  6. 优势：

    • 稳定性：模块设计考虑了恶劣环境下的稳定性，适应性强。
    • 兼容性好：与多种网络制式和设备兼容，便于部署和扩展。
    • 成本效益：相比有线网络连接，4G联网模块具有更高的成本效益。

三、资料获取

关注微信公众号--星之援工作室 发送关键字（GA10）

使用串口进行控制 提供主要代码 开源，可自行移植


四、设备使用

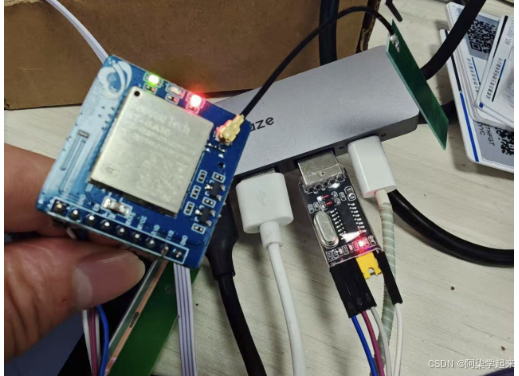

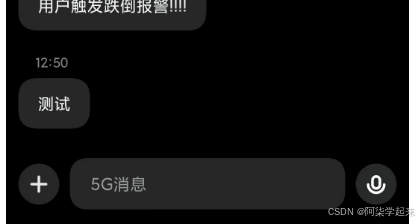

实现效果

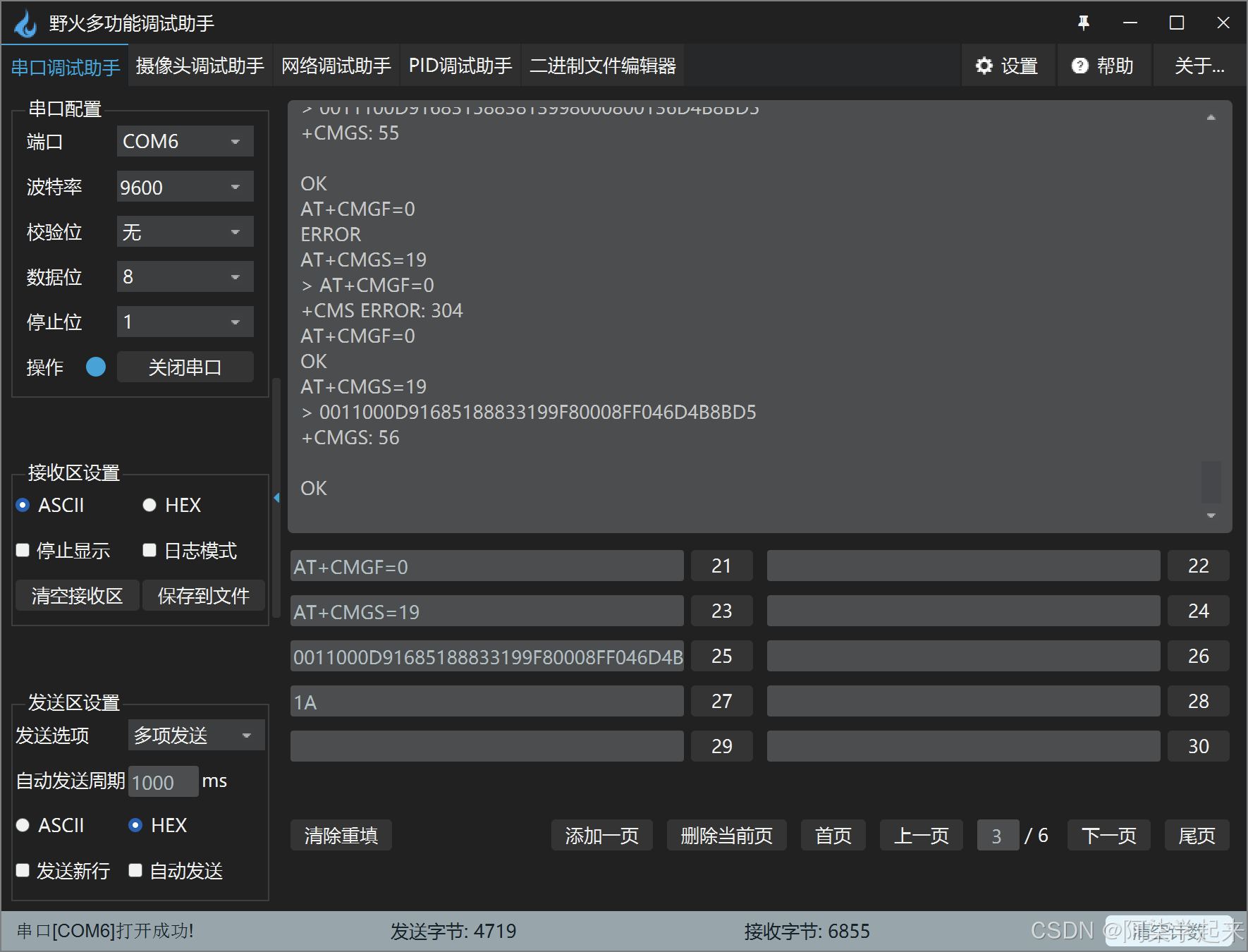

连接好线 打开串口工具 即可输出获取的数据



中文信息数据转换

1. 配置完串口后，我们需要开始编写我们的联网模块的主要代码，主要包括联网和发短信两部分，首先给大家分享一个可用将字符串转换成PUD的一个网站

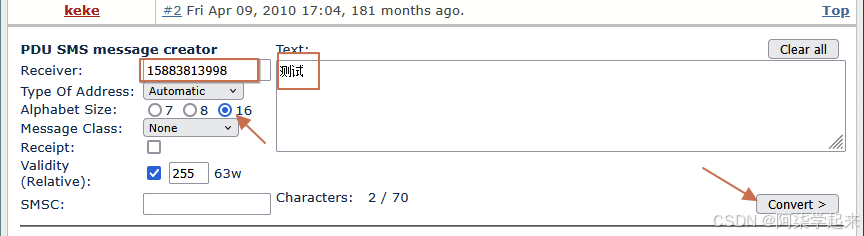

发短信消息的转换网站链接http://smstools3.kekekasvi.com/topic.php?id=288

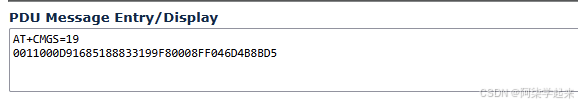

2. 输入自己的相关信息即可，点击转换，获取下面的转换信息，我们如果发中文短信就需要用到

​

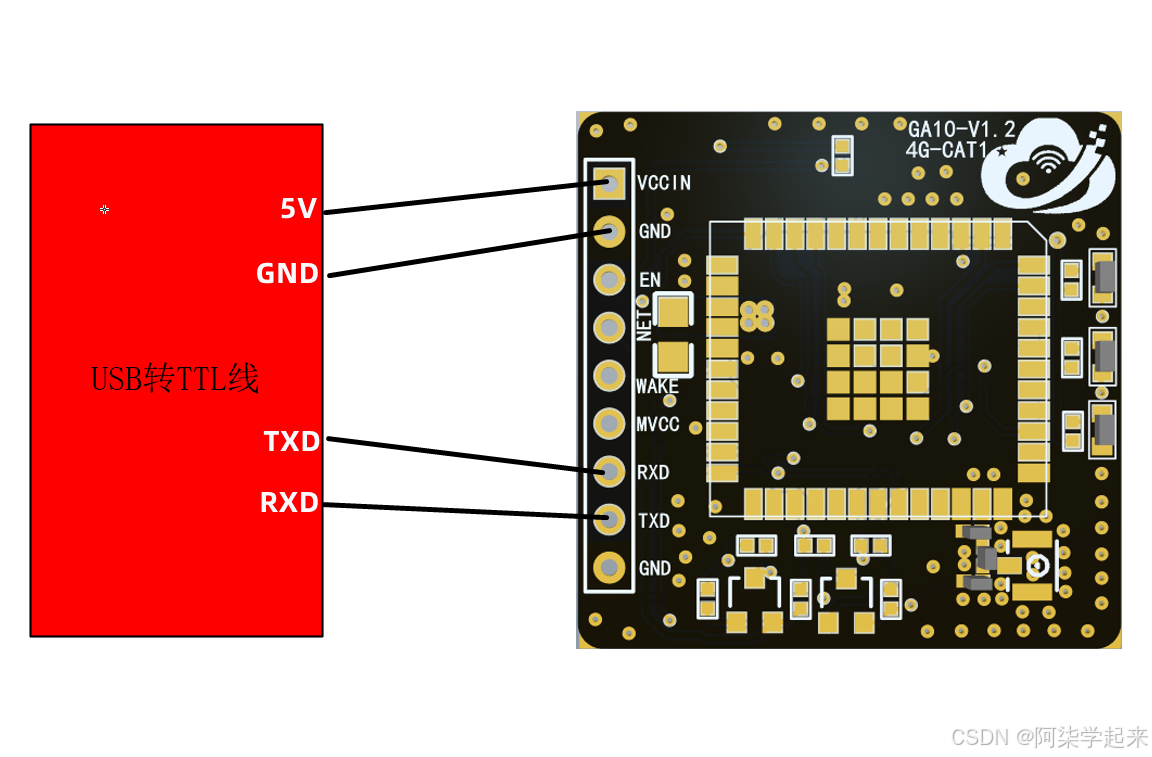

接线

​​

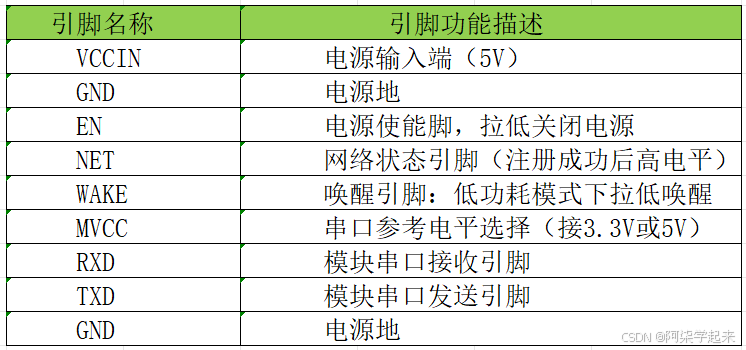

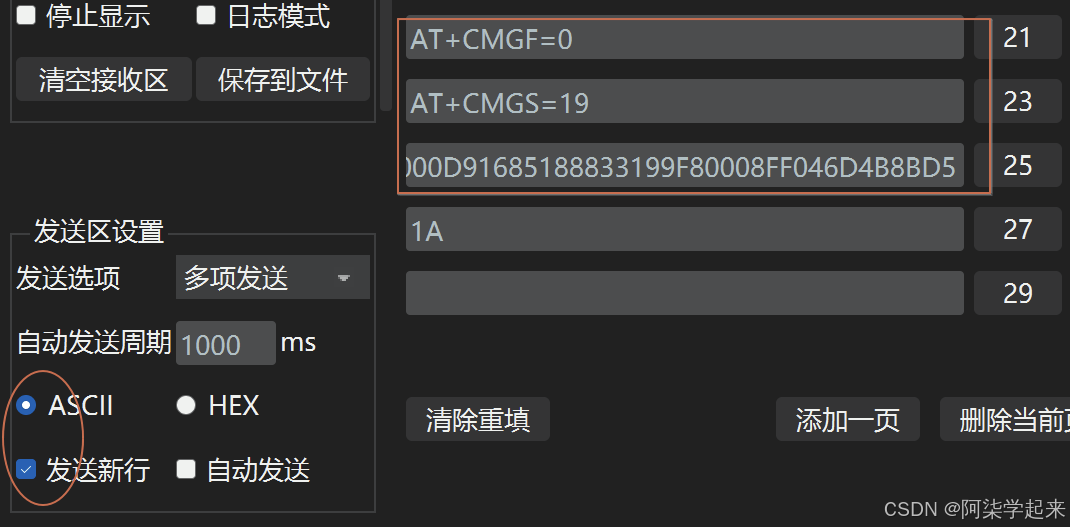

 前面三个需要加上换行符号

 定义类似

AT+CMGF=0

定义 数据长度

AT+CMGS=19

文本内容（自定义）

0011000D91685188833199F80008FF046D4B8BD5

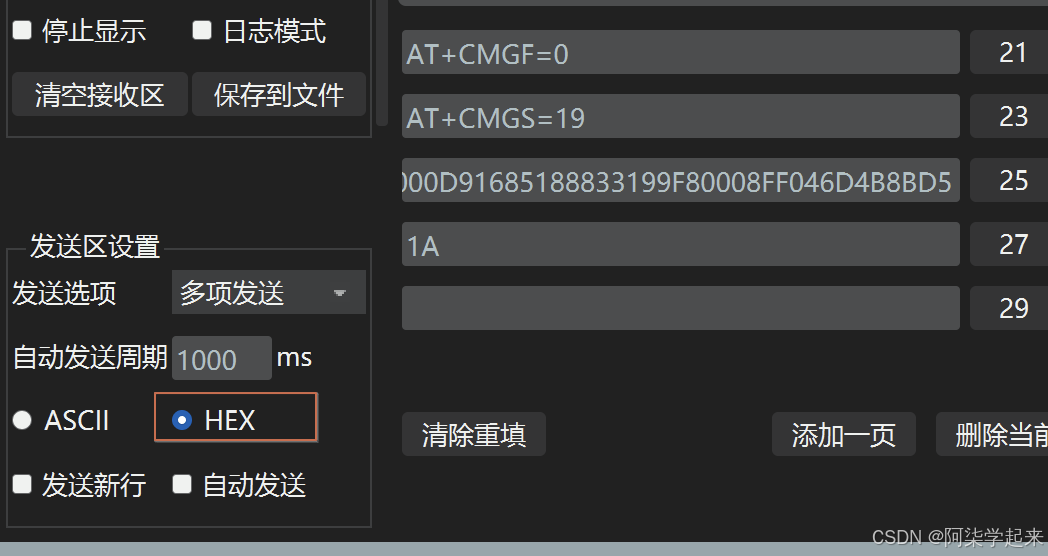

结束符号 需要用16进制发送

1A

四、代码编写

GA10.c

主要使用函数实例

int GA6_Send_GMS(U8 cmd)
{
	char str[2];
	char end_char[2];

	end_char[0] = 0x1A;
	end_char[1] = '\0';

	printf("配置为PDU模式\r\n");
	while (GAB_SendCmd("AT+CMGF=0", "OK", 200))
		delay_ms(300);

	switch (cmd)
	{
	case 1:
		sprintf(str, "AT+CMGS=%d", CMGS1_NUM);
		while (GAB_SendCmd(str, ">", 200))
			delay_ms(300);
		break;
	case 2:
		sprintf(str, "AT+CMGS=%d", CMGS2_NUM);
		while (GAB_SendCmd(str, ">", 200))
			delay_ms(300);
		break;
	}

	switch (cmd)
	{
	case 1:
		// 老人需要帮助，请关注!!
		printf("%d %s\n", CMGS2_NUM, pdu_content1);
		GA6_SendData((unsigned char *)pdu_content1, strlen((const char *)pdu_content1));
		break;
	case 2:
		// 老人已离开服务区,请重点关注!!
		printf("%d %s\n", CMGS2_NUM, pdu_content2);
		GA6_SendData((unsigned char *)pdu_content2, strlen((const char *)pdu_content2));
		break;
	}
	printf("OK\n");
	while (GAB_SendCmd(end_char, "OK", 300))
		delay_ms(300);

	return 1;
}

main

// 主函数
int main(void)
{

    // 设备初始化 需要自己添加
    XXXXX

    while (1) {

        // 串口接收判断
        dataPtr = (char*)ESP8266_GetIPD(0);
        if (dataPtr != NULL) {
            massage_ga10_json(dataPtr); // 接收命令
        }

    }
}

usart3.c

实现串口


// 网络设备驱动
#include "usart3.h"

// 硬件驱动
#include "delay.h"
#include "usart.h"
// C库
#include <string.h>
#include <stdio.h>

// #define ESP8266_WIFI_INFO		"AT+CWJAP=\"ChinaNet-y3ir\",\"12345678\"\r\n"
#define ESP8266_WIFI_INFO "AT+CWJAP=\"hhh\",\"12345678\"\r\n"

#define ESP8266_ONENET_INFO "AT+CIPSTART=\"TCP\",\"183.230.40.39\",6002\r\n"

unsigned char esp8266_buf[256];
unsigned short esp8266_cnt = 0, esp8266_cntPre = 0;

//==========================================================
//	函数名称：	ESP8266_Clear
//
//	函数功能：	清空缓存
//
//	入口参数：	无
//
//	返回参数：	无
//
//	说明：
//==========================================================
void ESP8266_Clear(void)
{

	memset(esp8266_buf, 0, sizeof(esp8266_buf));
	esp8266_cnt = 0;
}

//==========================================================
//	函数名称：	ESP8266_WaitRecive
//
//	函数功能：	等待接收完成
//
//	入口参数：	无
//
//	返回参数：	REV_OK-接收完成		REV_WAIT-接收超时未完成
//
//	说明：		循环调用检测是否接收完成
//==========================================================
_Bool ESP8266_WaitRecive(void)
{

	if (esp8266_cnt == 0) // 如果接收计数为0 则说明没有处于接收数据中，所以直接跳出，结束函数
		return REV_WAIT;

	if (esp8266_cnt == esp8266_cntPre) // 如果上一次的值和这次相同，则说明接收完毕
	{
		esp8266_cnt = 0; // 清0接收计数

		return REV_OK; // 返回接收完成标志
	}

	esp8266_cntPre = esp8266_cnt; // 置为相同

	return REV_WAIT; // 返回接收未完成标志
}

//==========================================================
//	函数名称：	ESP8266_SendCmd
//
//	函数功能：	发送命令
//
//	入口参数：	cmd：命令
//				res：需要检查的返回指令
//
//	返回参数：	0-成功	1-失败
//
//	说明：
//==========================================================
_Bool ESP8266_SendCmd(char *cmd, char *res, u16 time)
{
	Usart3_SendString((unsigned char *)cmd, strlen((const char *)cmd));

	while (time--)
	{
		if (ESP8266_WaitRecive() == REV_OK) // 如果收到数据
		{
			// printf("%s\n", esp8266_buf);
			if (strstr((const char *)esp8266_buf, res) != NULL) // 如果检索到关键词
			{
				ESP8266_Clear(); // 清空缓存

				return 0;
			}
		}

		delay_ms(10);
	}

	return 1;
}

//==========================================================
//	函数名称：	ESP8266_SendData
//
//	函数功能：	发送数据
//
//	入口参数：	data：数据
//				len：长度
//
//	返回参数：	无
//
//	说明：
//==========================================================
void ESP8266_SendData(unsigned char *data, unsigned short len)
{
	char cmdBuf[32];

	ESP8266_Clear();						   // 清空接收缓存
	sprintf(cmdBuf, "AT+CIPSEND=%d\r\n", len); // 发送命令
	if (!ESP8266_SendCmd(cmdBuf, ">", 200))	   // 收到‘>’时可以发送数据
	{
	}
	Usart3_SendString(data, len); // 发送设备连接请求数据
}

//==========================================================
//	函数名称：	ESP8266_GetIPD
//
//	函数功能：	获取平台返回的数据
//
//	入口参数：	等待的时间(乘以10ms)
//
//	返回参数：	平台返回的原始数据
//
//	说明：		不同网络设备返回的格式不同，需要去调试
//				如ESP8266的返回格式为	"+IPD,x:yyy"	x代表数据长度，yyy是数据内容
//==========================================================
unsigned char *ESP8266_GetIPD(unsigned short timeOut)
{
	char *ptrIPD = NULL;
	do
	{
		if (ESP8266_WaitRecive() == REV_OK) // 如果接收完成
		{
			ptrIPD = strstr((char *)esp8266_buf, "MTRECV"); // 搜索“IPD”头
			if (ptrIPD == NULL)							  // 如果没找到，可能是IPD头的延迟，还是需要等待一会，但不会超过设定的时间
			{
				// printf("\"IPD\" not found\r\n");
			}
			else
			{
				ptrIPD = strchr(ptrIPD, '{'); // 找到'{'
				if (ptrIPD != NULL)
				{
					// ptrIPD++;
					return (unsigned char *)(ptrIPD);
				}
				else
					return NULL;
			}
		}

		delay_ms(5); // 延时等待
	} while (timeOut--);

	return NULL; // 超时还未找到，返回空指针
}

//==========================================================
//	函数名称：	ESP8266_Init
//
//	函数功能：	初始化ESP8266
//
//	入口参数：	无
//
//	返回参数：	无
//
//	说明：
//==========================================================
void ESP8266_Init(void)
{
	char str[125];
	delay_ms(250);

	delay_ms(250);
	//	GPIO_WriteBit(GPIOB, GPIO_Pin_6, Bit_SET);
	//	delay_ms(500);

	ESP8266_Clear();

	printf("AT\r\n");
	while (ESP8266_SendCmd("AT\r\n\r", "OK", 200))
		delay_ms(300);

	printf("CWMODE\r\n");
	while (ESP8266_SendCmd("AT+CWMODE=1\r\n", "OK", 200))
		delay_ms(300);

	printf("AT+CWDHCP\r\n");
	while (ESP8266_SendCmd("AT+CWDHCP=1,1\r\n", "OK", 200))
		delay_ms(300);

	printf("CWJAP\r\n");
	memset(str, 0, sizeof(str));
	sprintf(str, "AT+CWJAP=\"%s\",\"%s\"\r\n", SSID, PASS);
	while (ESP8266_SendCmd(str, "GOT IP", 200))
		delay_ms(300);

	printf("CIPSTART\r\n");
	memset(str, 0, sizeof(str));
	sprintf(str, "AT+CIPSTART=\"TCP\",\"%s\",%d\r\n", ServerIP, ServerPort);
	while (ESP8266_SendCmd(str, "CONNECT", 200))
		delay_ms(500);
	printf("ESP8266 Init OK\r\n");
}

/*
************************************************************
*	函数名称：	Usart3_Init
*
*	函数功能：	串口3初始化
*
*	入口参数：	baud：设定的波特率
*
*	返回参数：	无
*
*	说明：		TX-PB10		RX-PB11
************************************************************
*/
void Usart3_Init(unsigned int baud)
{

	GPIO_InitTypeDef gpio_initstruct;
	USART_InitTypeDef usart_initstruct;
	NVIC_InitTypeDef nvic_initstruct;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);

	// PA2	TXD
	gpio_initstruct.GPIO_Mode = GPIO_Mode_AF_PP;
	gpio_initstruct.GPIO_Pin = GPIO_Pin_10;
	gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &gpio_initstruct);

	// PA3	RXD
	gpio_initstruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	gpio_initstruct.GPIO_Pin = GPIO_Pin_11;
	gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &gpio_initstruct);

	usart_initstruct.USART_BaudRate = baud;
	usart_initstruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None; // 无硬件流控
	usart_initstruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;				 // 接收和发送
	usart_initstruct.USART_Parity = USART_Parity_No;							 // 无校验
	usart_initstruct.USART_StopBits = USART_StopBits_1;							 // 1位停止位
	usart_initstruct.USART_WordLength = USART_WordLength_8b;					 // 8位数据位
	USART_Init(USART3, &usart_initstruct);

	USART_Cmd(USART3, ENABLE); // 使能串口

	USART_ITConfig(USART3, USART_IT_RXNE, ENABLE); // 使能接收中断

	nvic_initstruct.NVIC_IRQChannel = USART3_IRQn;
	nvic_initstruct.NVIC_IRQChannelCmd = ENABLE;
	nvic_initstruct.NVIC_IRQChannelPreemptionPriority = 1;
	nvic_initstruct.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&nvic_initstruct);
}

//==========================================================
//	函数名称：	USART2_IRQHandler
//
//	函数功能：	串口2收发中断
//
//	入口参数：	无
//
//	返回参数：	无
//
//	说明：
//==========================================================
void USART3_IRQHandler(void)
{

	if (USART_GetITStatus(USART3, USART_IT_RXNE) != RESET) // 接收中断
	{
		if (esp8266_cnt >= sizeof(esp8266_buf))
			esp8266_cnt = 0; // 防止串口被刷爆
		esp8266_buf[esp8266_cnt++] = USART3->DR;

		USART_ClearFlag(USART3, USART_FLAG_RXNE);
	}
}

/*
************************************************************
*	函数名称：	Usart_SendString
*
*	函数功能：	串口数据发送
*
*	入口参数：	USARTx：串口组
*				str：要发送的数据
*				len：数据长度
*
*	返回参数：	无
*
*	说明：
************************************************************
*/
void Usart3_SendString(unsigned char *str, unsigned short len)
{

	unsigned short count = 0;
	// printf("%s\n", str);
	for (; count < len; count++)
	{
		USART_SendData(USART3, *str++); // 发送数据
		while (USART_GetFlagStatus(USART3, USART_FLAG_TC) == RESET)
			; // 等待发送完成
	}
}

usart3.h

实现串口

#ifndef _ESP8266_H_
#define _ESP8266_H_
/*-------------------------------------------------*/
/*                                                 */
/*              操作Wifi功能的头文件               */
/*                                                 */
/*-------------------------------------------------*/
#include "git.h"
// 单片机头文件
#include "stm32f10x.h"

#define REV_OK 0   // 接收完成标志
#define REV_WAIT 1 // 接收未完成标志

void ESP8266_Init(void);
void Usart3_Init(unsigned int baud);
void ESP8266_Clear(void);

void ESP8266_SendData(unsigned char *data, unsigned short len);

unsigned char *ESP8266_GetIPD(unsigned short timeOut);
void Usart3_SendString(unsigned char *str, unsigned short len);

_Bool ESP8266_SendCmd(char *cmd, char *res, u16 time);
_Bool ESP8266_WaitRecive(void);

#endif

五、配套使用MQTT部分

【嵌入式外设】 使用4G模块进行MQTT通信（GA10）-CSDN博客文章浏览阅读323次，点赞6次，收藏5次。使用4G模块进行联网使用，并配合MQTT协议进行数据的收发，4G联网模块GA10是一款功能强大、应用广泛、易于集成的模块，为物联网设备提供了高效、可靠的无线网络连接解决方案。模块概述GA10模块基于4G LTE技术，支持FDD LTE和TD-LTE两种制式，并向下兼容2G/3G网络。模块尺寸小巧，便于集成到各类设备中，提供高速、稳定的无线网络连接。主要功能高速数据传输：支持高达100Mbps的下行速率和50Mbps的上行速率，满足高速互联网接入和无线数据传输需求。网络通信。 https://blog.csdn.net/herui_2/article/details/146008790?spm=1001.2014.3001.5501

4G模组/GSM模组使用PDU模式发短信拼包代码
周广佩的博客
06-12 1231
引用实现原理https://blog.csdn.net/cc214042/article/details/52488850 实现代码如下： void EC20_Send_SMS(char* phone,char* fmt,...) { va_list ap; uint16_t i,len,tab=0; //参考 c...
4G模块串口短信接收以及转发
QianJianLin的专栏
05-04 699
PYTHON3需要提前安装mqtt模块与gsmmodem模块。通过4G模块，串口通讯，监控收到短信后，转发到MQTT。二、MQTT客户端订阅短信代码。
4G模块发短信源码
10-14
使用4G模块发短信的实现。4G模块会被识别成多个ttyUSB设备文件，利用其中的一个ttyUSB设备就可以实现发短信功能。具体的代码参考附件。
用移远4G模块EC20发送长中文短信（级联长短信）流程
汉尼拔勇闯天涯
08-04 3968
本文主要介绍4G模块发送中文长短信的过程，以及接收短信解析短信
嵌入式开发——4G模块使用场景（btc_ring例子）
lonelyxxyo的博客
10-31 311
通过请求API（每5分钟请求一次），获取数据，查看资金费率'fundingRate'负数或大于等于0.0006时拨打电话。，我又写了一个新的例子来加深对产品的介绍。给这个板子上传完代码它就自动运行了。
树莓派+4G模块接收短信实时转发到邮箱
tiaga的博客
01-09 7774
在该文档中，将使用树莓派、4G模块等设备，即时将SIM卡收到的短信转发到个人邮箱。由于手机仅支持单卡，副卡需要及时接受短信。曾用旧手机加绿芽app的方案，通过绿芽微信公众号接收短信内容。但该方案需要经常给手机充电等其他缺点舍弃，所以整理4G模块的方案。
Linux下 移远4G模块quectel-CM拨号工具
05-17
移远（Quectel）是全球知名的物联网模组供应商，其产品广泛应用于各种嵌入式系统，包括4G通信模块。"quectel-CM"是针对移远4G模块在Linux环境下设计的一款拨号工具，主要用于实现通过模块进行网络连接和IP地址的获取...
stm32-hal-4G模块程序
06-03
5. **DTU联网参数配置**：DTU（Data Transfer Unit）数据传输单元是连接嵌入式系统与GSM/4G网络的桥梁。程序允许设置DTU的工作模式，如透明传输或协议透传；配置IP地址，使得设备可以通过IP网络通信；设定端口号，...
4G模块ATK-SIM900A模块使用说明手册
03-07
软件部分主要涉及AT指令的使用，AT指令是控制GSM/GPRS模块的标准命令集，通过发送这些指令，可以实现拨号测试、短信收发和GPRS数据传输等功能。 拨号测试包括拨打和接听电话，使用特定的AT指令可以设置拨号号码，...
正点原子ATK-M751（4G模块）产品资料包
05-05
【正点原子ATK-M751（4G模块）产品资料包】是针对正点原子公司的一款基于4G通信技术的嵌入式模块产品，该资料包包含了全面的技术资源，便于开发者进行产品设计和应用开发。以下是这个资料包中涉及的主要知识点： 1....
嵌入式Linux系统的3G/4G路由器设计
07-26
基于嵌入式Linux系统，设计并实现了一种利用WiFi技术共享3G/4G带宽的无线路由器。该路由器支持UMTS/GSM/CDMA以及TDD/FDDLTE网络标准，实现了对3G/4G网络各制式的兼容。在详细介绍了该路由器的设计方案后，重点介绍了该路由器无线局域网的组建和3G/4G网络的接入，并实现了无线局域网和3G/4G网络的互通。
STM32F407-USBH-FS-CDC与广和通4G模块USB通信，USB基础知识与驱动移植说明
09-03
STM32F407-USBH-FS-CDC与广和通4G模块USB通信，USB基础知识与驱动移植说明 随着物联网技术的迅速发展...对于希望在STM32F407平台上使用USB接口与4G模块进行数据通信的开发人员来说，本篇内容将是一份宝贵的参考资料。
4G模块和通信的方式的使用
最新发布
远方雪的专栏
10-31 3111
ESP32-S3方案适合资源受限且需要低功耗的嵌入式应用，但需要编写底层代码并处理串口通信。树莓派方案适合需要更高处理能力和更简便的软件开发环境的应用，可以利用Python等高级语言快速实现功能。根据具体项目需求选择合适的方案，并确保硬件连接和软件配置正确，以实现稳定的电话和短信功能。
验证嵌入式ARM32环境中4G模块的有效方法
探索C++编程的奥秘，分享深入的技术见解和实践，旨在激发读者创造力与解决问题的思维。
12-14 1351
4G模块（4G Modules）为嵌入式设备提供了快速的网络连接能力。在ARM32平台上，4G模块的加入可以大大拓展设备的功能，如实时数据传输、远程监控和云计算服务。这种融合不仅是技术上的结合，也反映了人类对于即时通讯和数据共享的深层需求。 在嵌入式ARM32环境中使用4G模块时，我们不仅仅是在处理硬件和软件的交互，实际上也在处理人类对信息即时性、可靠性的期望。例如，农业自动化系统利用4G模块实时传输数据，不仅提高了效率，还在深层次上满足了人们对食品安全和可持续发展的关切。
实战教程：手把手教你4G模组发送SMS短消息！
yangliu123456_的博客
10-30 1112
今天板子小哥给大家分享的是4G模组发送SMS短消息的实战教程， 让大家更好的理解其操作，以低功耗4G模组Air780E为例： SMS（短消息服务，ShortMessageService）功能主要用于在蜂窝网络中传输短消息。 移动，联通卡不需开通VOLTE可以支持短信功能。
PDU发送短信 事例
醉浪漫的博客
02-14 1058
本文以一个实例来解说AT指令发送PDU短信的全过程，假如我要发送下面的短信： 接收号码：＋8613602433649 短信内容：工作愉快！ 短信中心号码：＋8613800200500 一、短信中心号码处理：用字符串 addr 表示   1、将短信息中心号码去掉+号，看看长度是否为偶数，如果不是，最后添加F      即 addr = "+8613800200500"
4G通信模块在嵌入式ARM Linux下的应用
weixin_40407893的博客
10-11 2022
    4G通信模块是连接物与物的重要载体，是终端设备接入物联网的核心部件之一。4G通信模块把频率接收器和信号增幅器等部件全都整合在一起，实现了一体化。随着工业发展，嵌入式设备接入网络的需求日益增多，在没有有线或WIFI等无线的环境下，直接通过4G通信模块连接运营商网络来接入互联网不失为一个好方法。     在ARM平台的嵌入式设备上如何快速的应用4G模块呢？接下来就为读者介绍一下基于ARM平台...
嵌入式Linux利用ppp实现4G模块联网
Vesamount的博客
10-21 9626
之前做项目时需要用到SIM7100模块，便快速了解下ppp拨号，实现了功能，但是功能虽然实现了，却依然有许多疑问，这段时间有点时间，打算更加详细的研究下。 编译ppp2.4.5 下载：官方地址 编译：#1.解压ppp程序包 tar -xzvf ppp-2.4.5.tar.gz #2.进入并生成Makefile cd ./ppp-2.4.5 ./config #3.指定交差编译工具make mak...
stm32f103c8t6用4g模块发短信
03-30
STM32F103C8T6是一款常用的单片机，可以通过4G模块来发送短信。下面是一个简单的介绍和步骤： 1. 首先，你需要选择一个适配的4G模块，例如SIM7600或SIM800等。确保该模块支持GSM/GPRS通信和短信功能。 2. 将4G模块与STM32F103C8T6进行连接。通常，你需要连接模块的串口（UART）引脚到STM32的对应串口引脚，并配置相应的串口通信参数。 3. 在STM32的代码中，你需要使用相应的串口库来实现与4G模块的通信。你可以使用STM32Cube库或者其他适用的库来简化开发过程。 4. 在代码中，你需要实现与4G模块的通信协议，包括发送AT指令和解析返回结果。AT指令是一种用于与模块进行通信的命令集，通过发送不同的AT指令，你可以实现不同的功能，如发送短信、接收短信等。 5. 通过发送AT指令，你可以配置模块的参数，如设置短信中心号码、设置目标手机号码等。 6. 最后，你可以使用相应的AT指令来发送短信。例如，使用AT+CMGS指令来设置短信内容并发送。 请注意，以上只是一个简单的介绍和步骤，具体的实现方式可能会因为使用的4G模块和开发环境的不同而有所差异。在实际开发中，你需要参考相应的模块和开发板的文档，并根据具体情况进行配置和编程。
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

阿柒学起来

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
