基础篇(三).A64指令集

A64指令集

---

本篇只对A64指令集进行总结。

1.A64汇编指令简介

• A64指令只能运行在AARCH64环境中
• 所有A64汇编指令都是32bit位宽
• A64支持全部大写或全部小写的书写方式

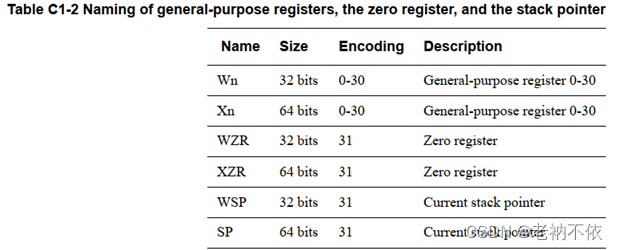

• 寄存器命名：

  A64指令分类
   内存加载和存储指令
   多字节内存加载和存储
   算术和移位指令
   移位操作
   位操作指令
   条件操作
   跳转指令
   独占访存指令
   内存屏障指令
   异常处理指令
   系统寄存器访问指令

2.存储和加载指令

ldr指令和str指令：

ARMv8、ARMv9架构也是基于加载和存储架构。

加载和存储指令的格式：

1. LDR 目标寄存器, <存储器地址> //把存储器地址的数据加载到目标寄存器中
2. STR 源寄存器, <存储器地址> //把源寄存器的值存储到存储器中

关于“<存储器地址>”的表示，有很多种方式。

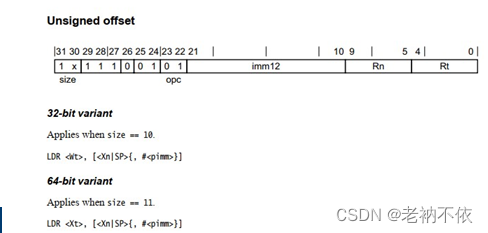

[1].ldr指令寻址方式1：地址偏移模式（unsigned offset）

地址偏移模式，通常使用寄存器的值来表示一个地址，或者基于寄存器的值做一些偏移来计算出内存地址，并且把这个内存地址的值加载到通用寄存器中。偏移量可以是正数，也可以是负数。

ldr Xd, [Xn, $offset]

首先在Xn寄存器的内容上加一个offset偏移量后作为内存地址，加载此地址的内容到Xd寄存器。

实践：

1 首先使用mov指令把 0x80000加载到x1寄存器, 使用mov指令把16数值加载到x3寄存器
2. 使用ldr指令读取0x80000地址的值。
3. 使用ldr指令来读取0x80008地址的值。
4. 使用ldr指令来读取 (x1 + x3）寄存器的值。
5. 使用ldr指令来读取(x1+ x3<<3) 地址的值

将代码写成如下这样：

.global ldr_test

ldr_test:
    mov x1, 0x80000
    mov x3, 16
    //使用ldr指令读取0x80000地址的值
    ldr x0, [x1]
    //使用ldr指令来读取0x80008地址的值。
    ldr x0, [x1, #8]
    //使用ldr指令来读取 (x1 + x3）寄存器的值。
    ldr x0, [x1, x3]
    //使用ldr指令来读取(x1+ x3<<3) 地址的值
    ldr x0, [x1, x3，lsl #3]

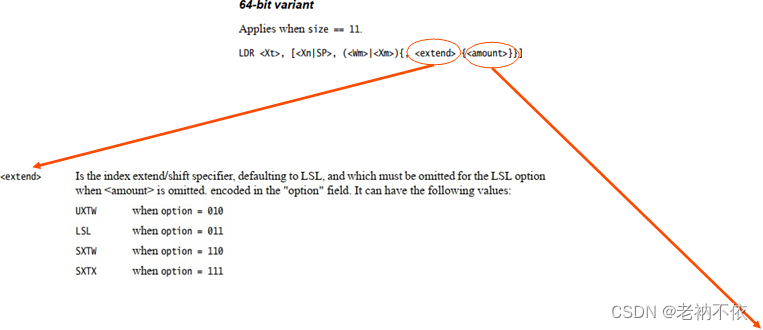

需要注意的是这里的lsl 移位指令，后面的数字只能是0或3

[2].ldr指令寻址方式2：变基模式

变基模式主要有两种：
 前变基模式（pre-index模式），先更新偏移地址然后再访问内存。
 后变基模式（post-index模式），先访问内存地址然后再更新偏移地址。

LDR X0, [X1, #8]!	//前变基模式。先更新X1的值为X1+8，然后以新的X1值为地址，加载内存的值到X0

LDR X0, [X1], #8 //后变基模式。以X1的值为地址，加载该内存地址的值到X0，然后再更新X1寄存器为X1+8

[3].ldr指令寻址方式3：标签模式（literal）

标签模式，也叫pc相对寻址。本质是：读取(PC值+ label offset) 这个地址的值**

ldr ,

<label>的位置必须在当前指令地址的1MB范围之内。超出这个范围，编译器会报错。

例1：
其中x6和x7寄存器的值分别是多少？

#define MY_LABEL 0x20
ldr x6, MY_LABEL
ldr x7, =MY_LABEL

区别在于“=”.

• 前者属于pc位置相对寻址，将(pc+MY_LABEL)地址处的值加载都x6。
• 后者是一个伪指令。表示将MY_LABEL的值加载到x7。

例2：
其中x6,x7, x8寄存器的值分别是多少？

data:
	.word 0x40

ldr x6,data  //
ldr x7,=data
ldr x8, [x7]

标签data定义了一个数据，data实际上代表的是一个地址，而该地址处数据的值是0x40。
第一句，是普通的加载指令。读取到的是data标签位置的值，0x40。
第二句，是伪指令。读取的是标签本身代表的值，也就是data对应的地址。它没有地址范围的限制。
第三局，普通加载指令。读取的是[x7]代表的地址处的值，因此结果是0x40。

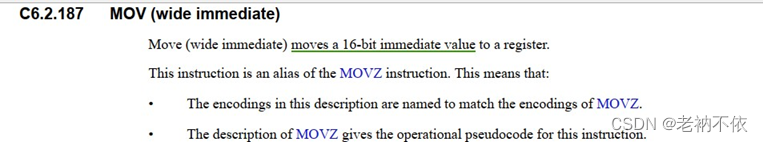

[4]加载指令4：mov

mov指令是最简单和最原始的指令。

Mov指令加载有限制：

1. 16位立即数
2. 或者16位立即数 左移 16,32,48位

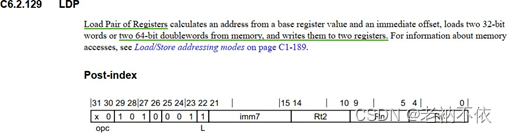

[5]多字节加载(ldp)\存储(stp)指令

• 在A32指令集中通过ldm和stm指令来加载和存储多个字节内存
• 而在A64指令集中，使用ldp和stp作为多字节内存加载和存储
• ldp和stp 一条指令可以加载和存储16个字节


LDP X3, X7, [X0] //以X0的值为地址，加载此地址的值到X3寄存器，以X0+8为地址，加载此地址的值到X7寄存器
STP X1, X2, [X4] //存储X1的值到地址为X4的内存中，然后存储X2的值到地址为X4+8的内存中。

[6]加载和存储指令练习

1.加载一个很大的数值到通用寄存器，例如0xffff_000_ffff_ffff

//伪指令允许加载很大的数。mov有限制。
ldr x1, =0xffff_000_ffff_ffff

2. 加载一个寄存器的值，例如sctrl_el1寄存器。

//mov只支持16位数局，左移0,16,32,48 位。对于超出16bit任意数无能为了。
//mov x1, (1 << 0) | (1 << 2) | (1<< 20) | (1<< 40) | (1<<55)
ldr x1, = (1 << 0) | (1 << 2) | (1<< 20) | (1<< 40) | (1<<55)

3. 下面的代码，x0和x1分别是多少？

string1:
.string "Booting at EL“

ldr x0, string1
ldr x1, =string1

x0 为string1变量的值代表的地址处的值，即为字符串的ASCII码值。
x1为string1变量的值，本身是个地址。

[7]加载和存储指令的变种

根据单字节，半字，字，有符号数和无符号数，有ldr和str有如下变种。

注意：访问和存储4个字节和8个字节都是用ldr和str，只不过目标寄存器使用wn或者xn。

3.算数和移位指令

条件操作码

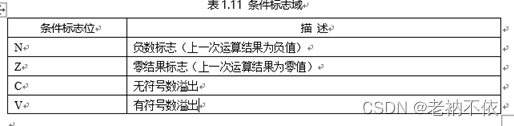

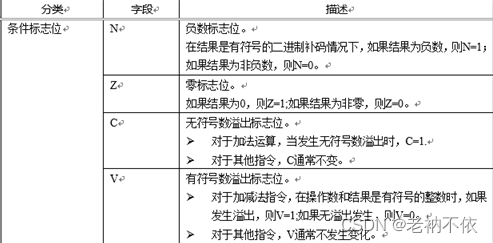

在处理器状态PSTATE中有NZCV特殊寄存器表示4个状态码。

3.1 加法指令

[1] 普通加法指令add

1.使用立即数的加法指令

add <Xd|SP>, <Xn|SP>, #{, shift}

• Xd|SP， 目标寄存器，可以是通用寄存器或栈地址寄存器。
• Xn|SP，源寄存器，可以是通用寄存器或栈地址寄存器。
• imm：立即数。是一个无符号立即数，范围在0~4095.
• shift, 可选项，用来表示算术左移操作。只能是LSL 0或LSL 12.

add x0, x1, #1
add x0, x1, #1, LSL #12

下面是错误做法，编译器会报错。

add x0, x1, #4096
add x0, x1, #1, LSL #1

2. 使用寄存器的加法

add <Xd|SP>, <Xn|SP>, {, {#{amount}}}

这条指令是把Rn寄存器做一些扩展，例如左移操作，然后再加上 <Xn|SP>寄存器的值，把结果写道<Xd|SP>寄存器

• Xd|SP， 目标寄存器，可以是通用寄存器或栈地址寄存器。
• Xn|SP，源寄存器，可以是通用寄存器或栈地址寄存器。
• R：表示第2个操作数是32位还是64位通用操作器。

 3. 使用移位操作的加法
