前言

硬件：百问网100ASK_STM32F103_MINI开发板（STM32F103C8T6）
IDE：KEIL 5
按键GPIO口为：PA0
串口为：PA10（USART1_RX）、PA9（USART1_TX）
原理图如下：
在这里插入图片描述

提示：以下是本篇文章正文内容，下面案例可供参考

一、按键

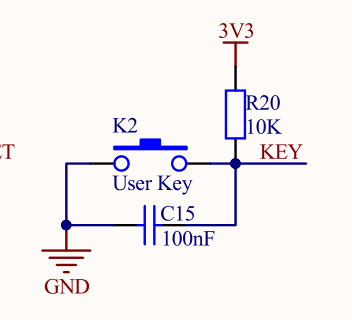

在这里插入图片描述

从按键的原理图可知，按键K2在没有被按下的时候，网络KEY对应的GPIO引脚PA0 的输入状态为高电平
(由电阻R20上拉到3V3），当按键按下时，GPIO引脚的输入状态由高电平变为低电平 (按键所
在的电路导通，引脚接到地)。只要我们检测引脚的输入电平，即可判断按键是否被按下。这里的C15复起到硬件消抖的作用。

四、LED指示灯

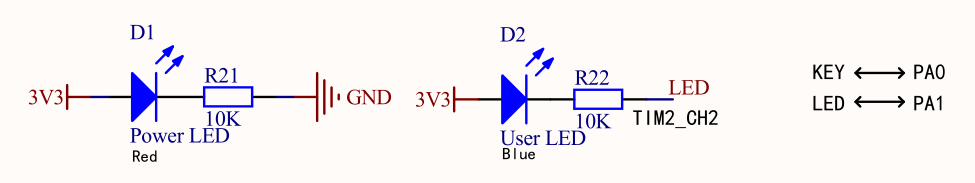

在这里插入图片描述
贴片发光二极管主要有三种颜色，三种发光二极管的压降各有不同，具体压降参考值如下：

LED颜色	压降
红	1.82-1.88V，电流5mA
绿	1.75-1.82V ,电流3mA
蓝	3.1-3.3V，电流8mA

D1为红色贴片LED，压降在1.8V左右，那么LED的电流就是（3.3-1.8）/10K = 0.14mA
在省略二极管本身电阻的情况下，流过D1的电流就是0.14mA;
D2为蓝色LED，D2的正极已经固定为3V3，负极通过限流电阻R22接网络LED 在这里插入图片描述 LED连接到MCU的PA1，当PA1设置为高电平时，D2的正极和负极都为3V3，没有压降，也没有电流流过，D2灯灭，如果将PA1设置为低电平，D2正极和负极有压降，而且有电流流过，D2灯亮。
