看单片机原理图-外部FLASHW25Q64

系列文章目录

看单片机原理图-最小系统
看单片机原理图-最小系统电源电路
看单片机原理图-输入输出电路LED指示、按键输入
看单片机原理图-红外遥控、EEPROM
看单片机原理图-FLASH

---

---

前言

硬件：百问网100ASK_STM32F103_MINI开发板（STM32F103C8T6）
IDE：KEIL 5
按键GPIO口为：PA0
串口为：PA10（USART1_RX）、PA9（USART1_TX）

一、FLASH

Flash是一种非易失性存储器，在原理、技术和结构上与EEPROM有显著的不同，是一种可以快速探险可现场编程的快擦写存储器。W25Q64是大容量SPI FLASH产品，其容量为64Mb。。W25Q64将8M字节的容量分为128个块，每个块大小为64K字节，每个块又分为16个扇区，每个扇区4K个字节。W25Q64的最小擦除单位为一个扇区，也就是每次必须擦除4K个字节。所以，这需要给W25Q64开辟一个至少4K的缓存区，这样必须要求芯片有4K以上的SRAM才能有很好的操作。 W25Q64的擦写周期多达10W次，可将数据保存达20年之久，支持2.7~3.6V的电压，支持标准的SPI，还支持双输出/四输出的SPI。 有多种封装可供选择：

• 8-pin SOIC 208-mil
• 8-pad WSON 6x5-mm/8x6-mm
• 16-pin SOIC 300-mil
• 8-pad XSON 4x4-mm
• 24-ball TFBGA 8x6-mm (6x4 ball array)
• 24-ball TFBGA 8x6-mm (6x4/5x5 ball array)
• 12-ball WLCSP

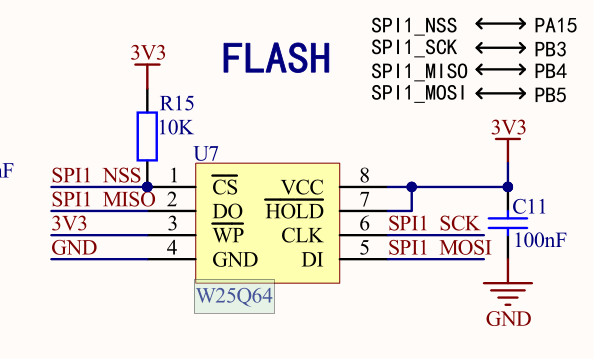

 CS：片选信号输入
SPI片选引脚能够使能和失能器件的操作。当片选引脚为高电平时，器件没有被选中，串行数据输出引脚（DO）处于高阻抗状态。当片选引脚置为低时，器件被选中，可以进行读写操作。电源上电后，在执行一次操作之前，片选引脚必须由高电平转至低电平。

 串行数据输入、输出和IOs (DI、DO和IO0、IO1、IO2、IO3)
W25Q64JV支持标准SPI, Dual SPI和Quad SPI操作。标准SPI指令使用单向DI(输入)引脚串行地将指令、地址或数据写入串行时钟(CLK)输入引脚上升沿上的设备。标准SPI还使用单向DO(输出)在CLK下降沿从设备读取数据或状态。
Dual和Quad SPI指令使用双向IO引脚串行地将指令、地址或数据写入CLK上升沿上的设备，并从CLK下降沿上的设备读取数据或状态。

 WP(IO2)：写保护输入
写保护(/WP)引脚可以用来防止状态寄存器被写入。与状态寄存器的块保护(CMP, SEC, TB, BP2, BP1和BP0)位和状态一起使用
寄存器保护(SRP)位、一个4KB扇区或整个内存阵列都可以被硬件保护。WP引脚低激活。
 GND：地信号
 CLK：串行时钟输入
SPI串行时钟输入引脚（CLK）为串行输入和输出操作提供时序
 HOLD：Hold输入
HOLD引脚允许设备在被主动选择时被暂停。当/HOLD降低时，当/CS降低时，DO引脚将处于高阻抗，DI和CLK引脚上的信号将被忽略
(不在乎)。当/HOLD调高时，设备可以恢复运行。
 VCC：电源
