之前的文章浅析了一下Raft算法的核心内容，包括领导选举、日志复制、日志压缩、nextIndex回退等。相比于之前、、那篇文章，这篇文章的主要目的为补充一下节点变更部分的介绍，以及一些对于选举和读命令的优化。全文主要参考Raft作者的博士论文：CONSENSUS: BRIDGING THEORY AND PRACTICE

往期文章：
分布式一致性共识算法之Raft算法浅析
 Raft算法实现之领导选举与日志复制
 Raft算法实现之状态持久化与日志压缩

节点变更

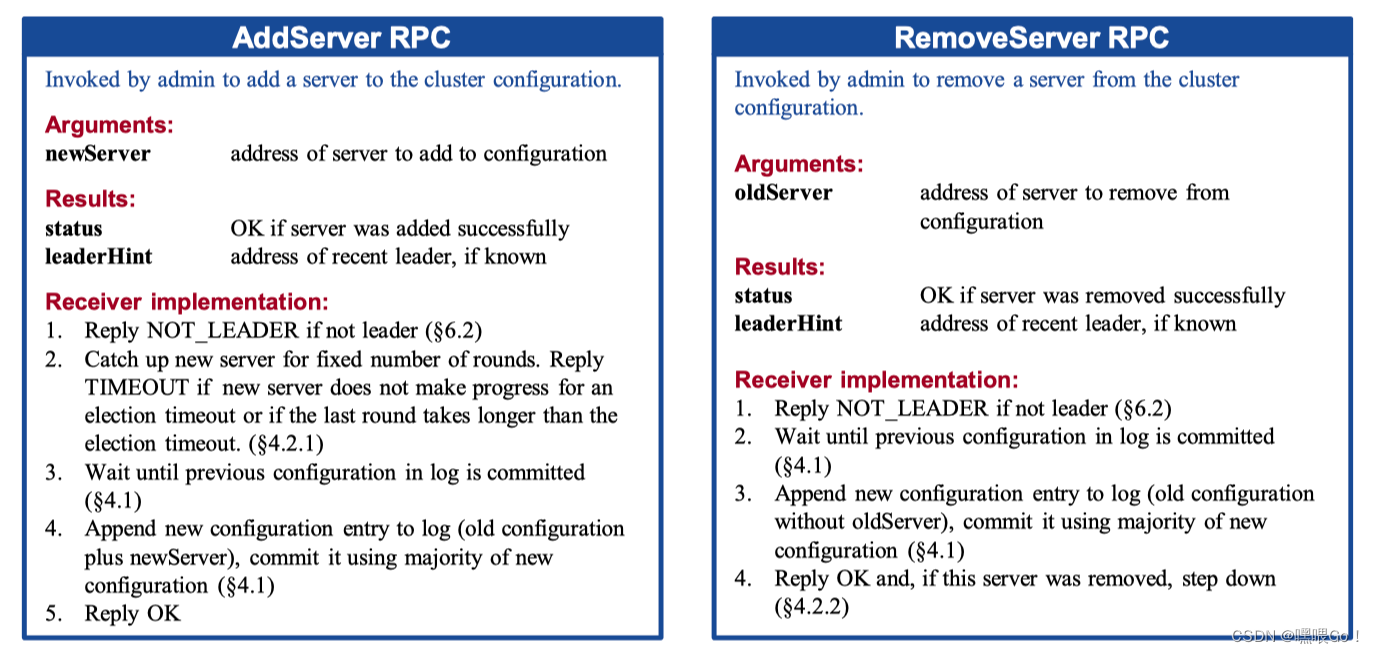

上一篇浅析文章中的所有内容，都是假定server成员不变的情况下进行的。但是，实际开始发中，难免会遇到需要进行节点变更的情况，包括节点增加、删除以及替换等。最直接的做法就是在需要进行节点变更时，将整个系统关机，然后人工进行成员的配置。这种做法的问题在于关机的这段时间无法响应客户点请求，而且人工的参与可能会由于疏忽导致出现问题。因此，论文中提出使用代码层面的改动来自动化节点变更这一过程。相应RPC如下图所示。
在这里插入图片描述

source: CONSENSUS: BRIDGING THEORY AND PRACTICE Figure 4.1

论文中将节点变更时的对象称为conﬁguration (the set of servers participating in the consensus algorithm)，即集群内的所有节点。首先，论文中提出对于一个以上的成员变更时，不能草率地直接进行成员的删减。我们以一个三节点集群增加两节点为例看一下原因：

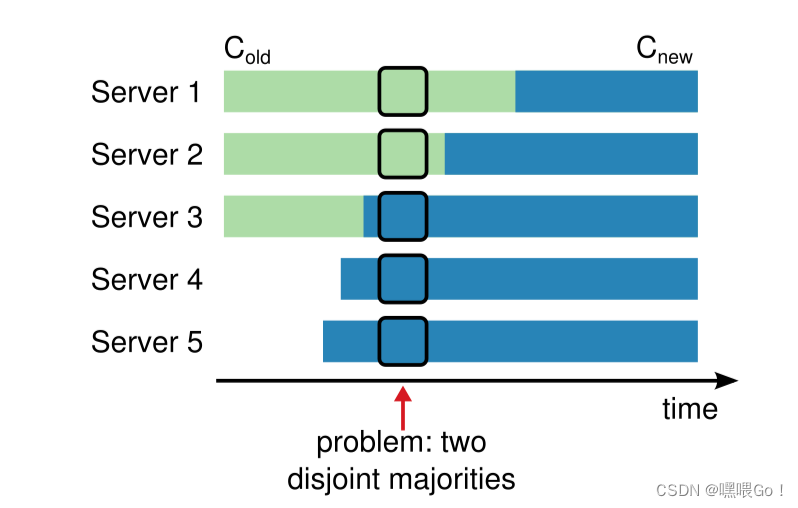

在这里插入图片描述

source: CONSENSUS: BRIDGING THEORY AND PRACTICE Figure 4.2

如图，当节点变更的conﬁguration信息已被S3收到，而S1、S2未收到时，可能会出现脑裂现象。此时S1发起选举，S2投票给S1。由于S1、S2目前认为集群中只有三个节点，导致S1成功转变为Leader。同时，S3发起选举，S4、S5投票给S3，S3成功转变为Leader，使得同一个Term内出现了两个Leader。

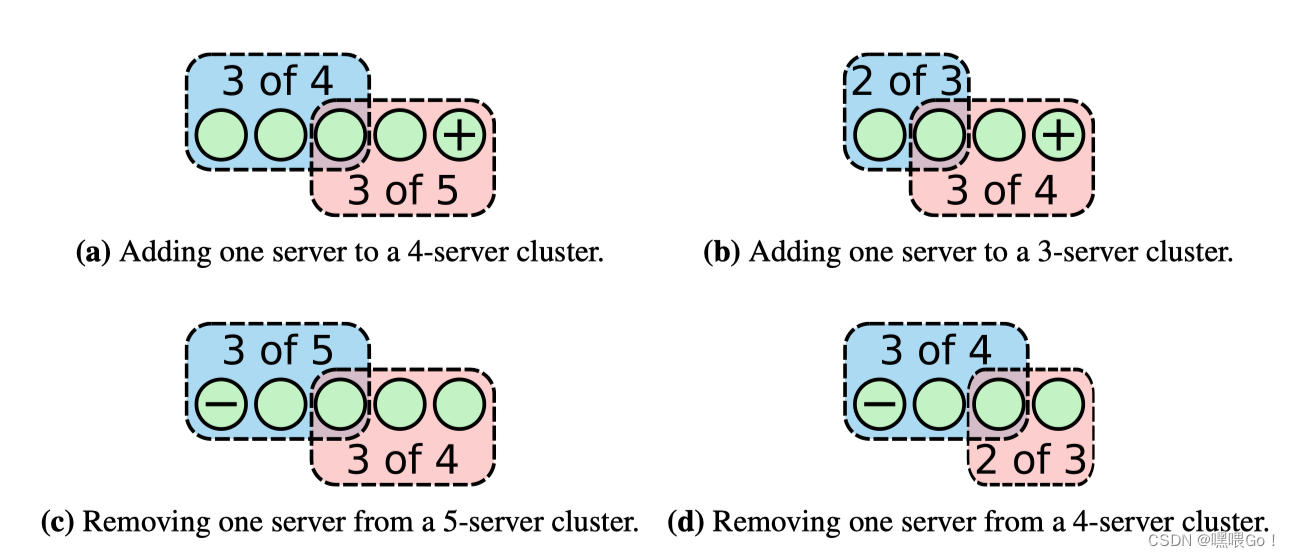

解决办法就是每次只变更一个节点，这样可以保证对于边更前后的conﬁguration而言，“过半数的节点”都是唯一的。即，不会像上图那样出现两种“过半数节点”的情况，可以看下面的图对比体会一下。在这里插入图片描述

source: CONSENSUS: BRIDGING THEORY AND PRACTICE Figure 4.3

更多时候，作者都推荐采用上面的这种方法，但作者也确实提供了一种能够一次性变更多个节点的方法（相比于上一种，作者更先想到的其实是这种方法），如下图所示：

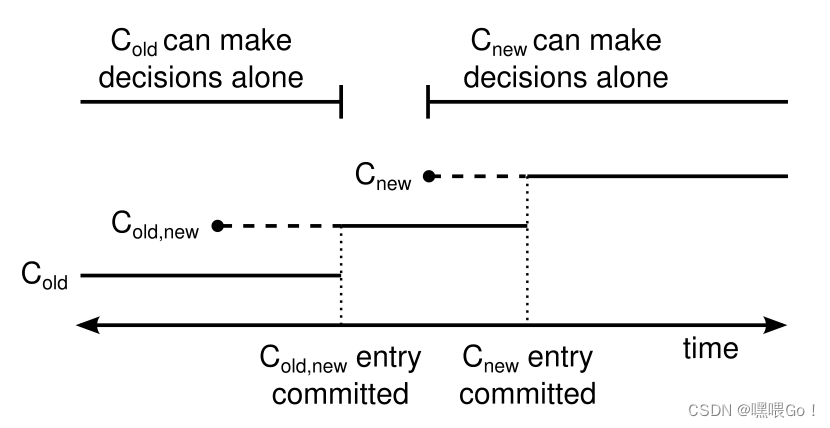

在这里插入图片描述

source: CONSENSUS: BRIDGING THEORY AND PRACTICE Figure 4.8

图中虚线表示已被append但未被commit的LogEntry，实线则表示最新的已被commit的LogEntry。作者在这种方法里提出了一种过渡状态： joint consensus 。

当Leader收到了一个节点变更请求conﬁguration时，会将conﬁguration封装为一条LogEntry（图中的Cold,new）并进入joint consensus状态。当任何节点Append了Cold,new后（这一步可能会对节点的配置做额外的操作，例如修改节点所知的集群节点数），就转变为联合conﬁguration的成员。联合成员，我的理解为即属于old成员，也属于new成员。

如果在这一期间Leader Crash，那么新的Leader可能会从旧conﬁguration中产生，也可能从新的conﬁguration中产生，取决于Candidate是否收到Cold,new。无论从哪一部分产生，均可以保证只会出现一个Leader（joint consensus 要求“两个过半数”节点均需要共识的性质）。此外，这一期间old configuration的LogEntry的Commit只需要旧configuration的过半数节点共识，Cold,new的提交则需要“两个过半数”节点达成共识。

一旦Cold,new被提交，意味着过半数的旧configuration成员已经接收到了需要变更的configuration。因此，此时如果有新configuration的LogEntry（Cnew）被append，那么这条LogEntry只需要过半数的新configuration成员共识即可。任何appendCnew的节点即刻转变为新configuration节点，最终实现节点变更。

在Cold,new提交之后、新configuration的LogEntry被append之前的任何LogEntry依旧需要“两个过半数”节点共识（一般情况下这两条LogEntry之间不会有非新configuration的LogEntry，因为Cold,new意味着开始节点变更，那么之后的LogEntry都是对于新configuration而言的）。

说实话，由于没有去实际实现Membership Change，这一部分我的理解也只是停留在理论阶段，理解较浅，远不如其他部分。如有错误，欢迎指出讨论～

单步节点变更存在的问题

尽管Raft的作者Ongaro先生更推荐前一种每次只变更一个节点的变更方法，但这种方法实际上存在一个bug。2015年，Ongaro先生在论坛上公布了这个bug（链接在这里）：当多个节点变更请求并行执行时，可能会因为网络分区问题造成已提交的LogEntry（包含了新的配置）被覆盖，下面简单介绍一下其中的一个例子：

在这里插入图片描述

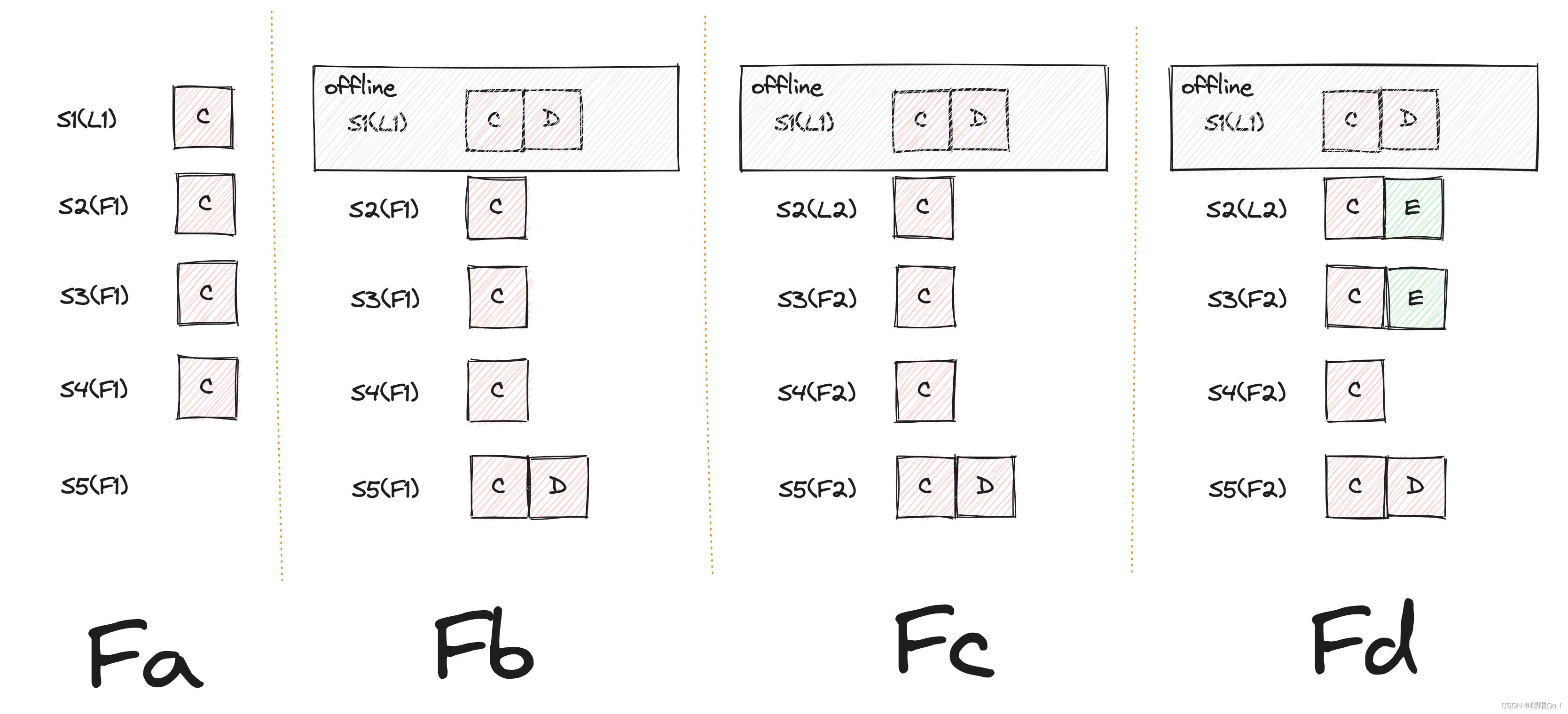

如图中的Fa部分所示，起初为一个四节点集群。在Term1，S1为Leader，其余为Follower。LogEntry C中的配置为{1, 2, 3, 4}，此时S1要向集群中加一个节点，即append一个LogEntry D: {1, 2, 3, 4, 5}。在S1顺利将LogEntry D append到S5后，在append至S2、S3、S4之前，S1发生网络分区从集群中下线（如图Fb所示）。此时，S2发起选举，成为Term2的Leader（图Fc），并接收到从集群中remove S1的请求。

S2 append一个LogEntry E: {2, 3, 4}至自身，并将LogEntry E成功Append至S3（图Fd）。由于对S2而言，LogEntry E已经成功append至过半数节点S2、S3，因此，提交LogEntry E。

在S2 appendLogEntry E至S4前，S1从分区中恢复，收到更大Term的AppendEntries RPC，转换为Leader。同时，由于网络问题，S1没有收到S2的AppendEntries RPC，在Term3发起选举，获得S4、S5的选票成为新的Leader（下图Fe）。

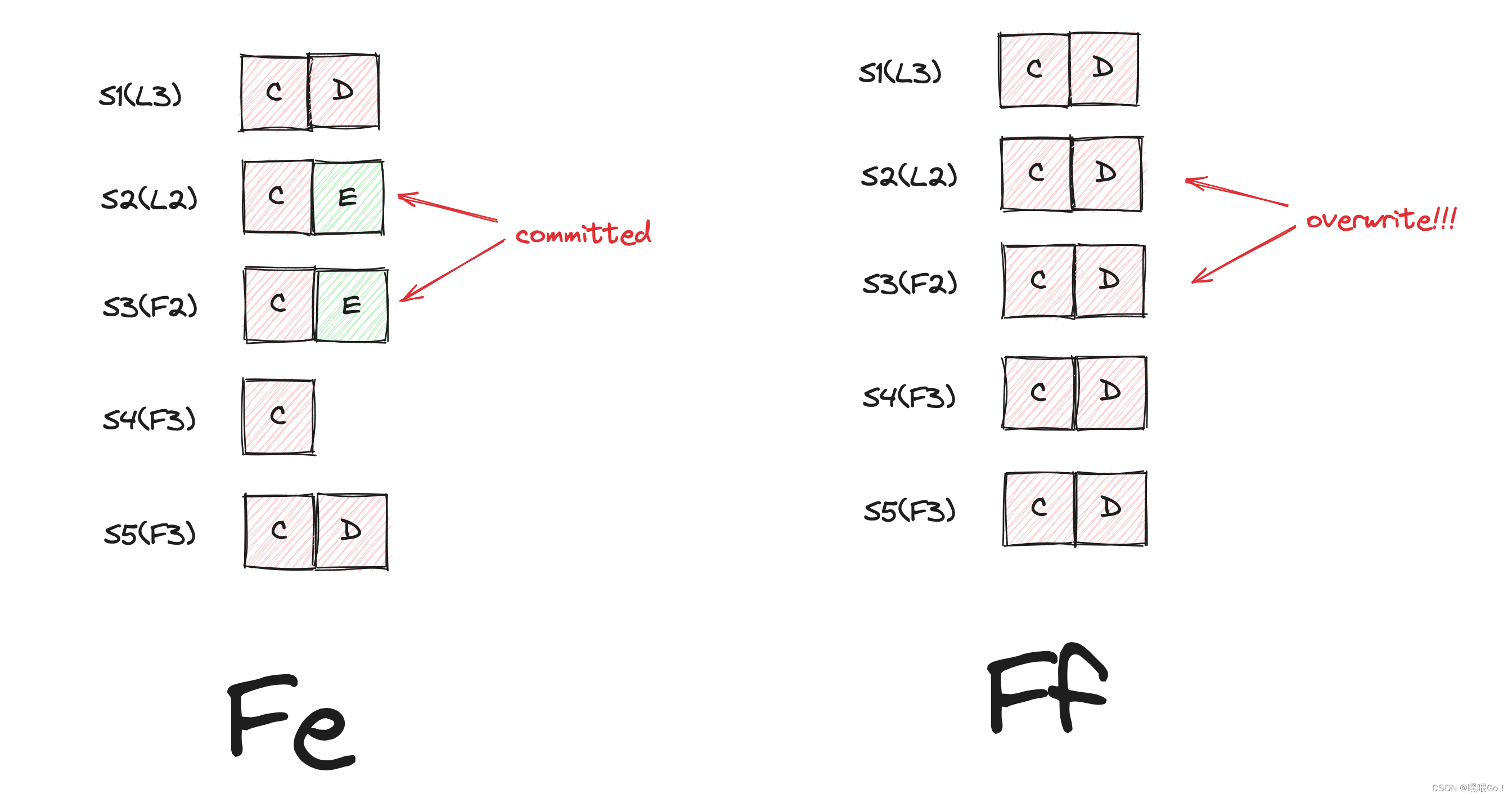

在这里插入图片描述
S1继续将Term1的LogEntry D复制至S2、S3，使得S2、S3中已提交的LogEntry E被覆盖。

解决方法的思路也很明晰：每个Leader在刚上任时，均先尝试提交一条不包含任何指令的LogEntry，即空的no-op LogEntry。提交了no-op之后，再进行其他LogEntry的流程。这么一来，上图中S2刚上任时，会先append一个Term2的no-op至S2、S3、S4。若成功提交，那么S1在Term3就不会当选（只有S5会投票）；若没有成功，在no-opappend过程中S1发起选举，此时包含了remove配置的LogEntry E还没有提交，可以接收被覆盖。

其实Leader刚当选时先尝试提交no-op的方法对于另一个地方也有一定的作用：在上一篇文章中说到过，为了解决已提交的LogEntry可能会被覆盖的问题，Leader只能提交当前Term的LogEntry。这就意味着，之前Term的LogEntry直到当前Term的Leader提交当前Term的LogEntry之前，都无法提交。极限情况就是当前Term一直没有Client发起指令，那么之前Term的LogEntry就一直无法提交。这种情况下，也可以通过no-op来解决。

当然了，实际实现时，我在Client端设置了重试的机制：如果一条指令一定时间后都没有响应，会换个节点重试，这种方法跟no-op均可以解决之前Term的LogEntry迟迟无法提交的问题，只是实现上从不同的端来实现。

选举优化：PreVote

我自己在实现Raft的时候，出现过以下这种情况：

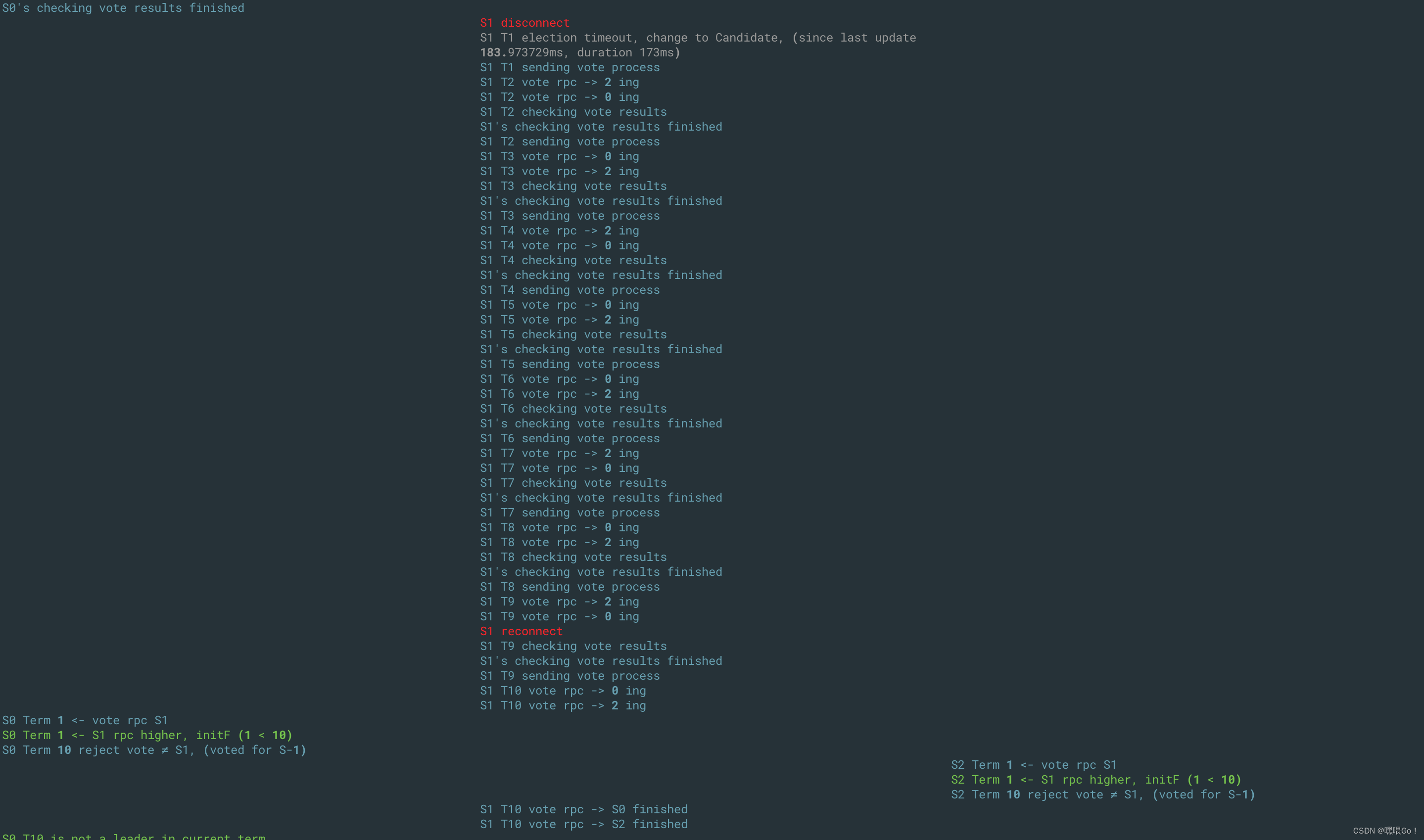

在这里插入图片描述
如图，在一个三节点的集群中，Term1时S0为Leader，S1、S2为Follower。在某一时刻，S1因为出现了网络分区造成无法收到Leader的心跳而超时，发起选举。此时S1是收不到任何选票的，但依旧会无休止地递增自己的currentTerm并发起一轮又一轮的选举。之后，在某一时刻网络分区恢复，S1此时的Term已经增大到了Term9，导致原先的Leader S0回退为Follower，并重新选举。

显然，上述的网络分区造成的S1 Term的增加以及网络分区结束后造成的重新选举是没有必要的，甚至有些多余。因为过半数的节点正常运行，S1的恢复打断了正常的运行状态。并且，在重新选举的这段时间内，是无法响应客户端请求的。因此，论文提出了一种名为Pre-Vote的优化措施。

在一个Follower的选举计时器超后，准备自增currentTerm并发起选举前，Pre-Vote会要求这个节点发送预选举RPC来确定自己是否有被选举为Leader的可能。具体的参数、Reply与RequestVote的一致，不同之处在于发送Pre-VoteRPC时并不改变自己的currentTerm（Pre-VoteRPC的参数为currentTerm + 1），也不转变自己的身份为Candidate。其他节点收到Pre-VoteRPC后，处理逻辑与RequestVoteRPC一致，不同在于对Pre-Vote的处理并不会改变任何自身的State（currentTerm、VoteFor等）。当发送了Pre-VoteRPC的server收到过半数的预投票应答时，再自增currentTerm、转变为Candidate并发起选举。

有了这个优化以后，上图中的S1在网络分区时就不会一直自增currentTerm。并且，当网络分区结束后，S1的currentTerm依旧为1，依旧以S0为Leader，响应AppendEntries RPC。

但仅仅这样的PreVote机制在某些情况下依旧是不够的，我们考虑这样的情况：在这里插入图片描述

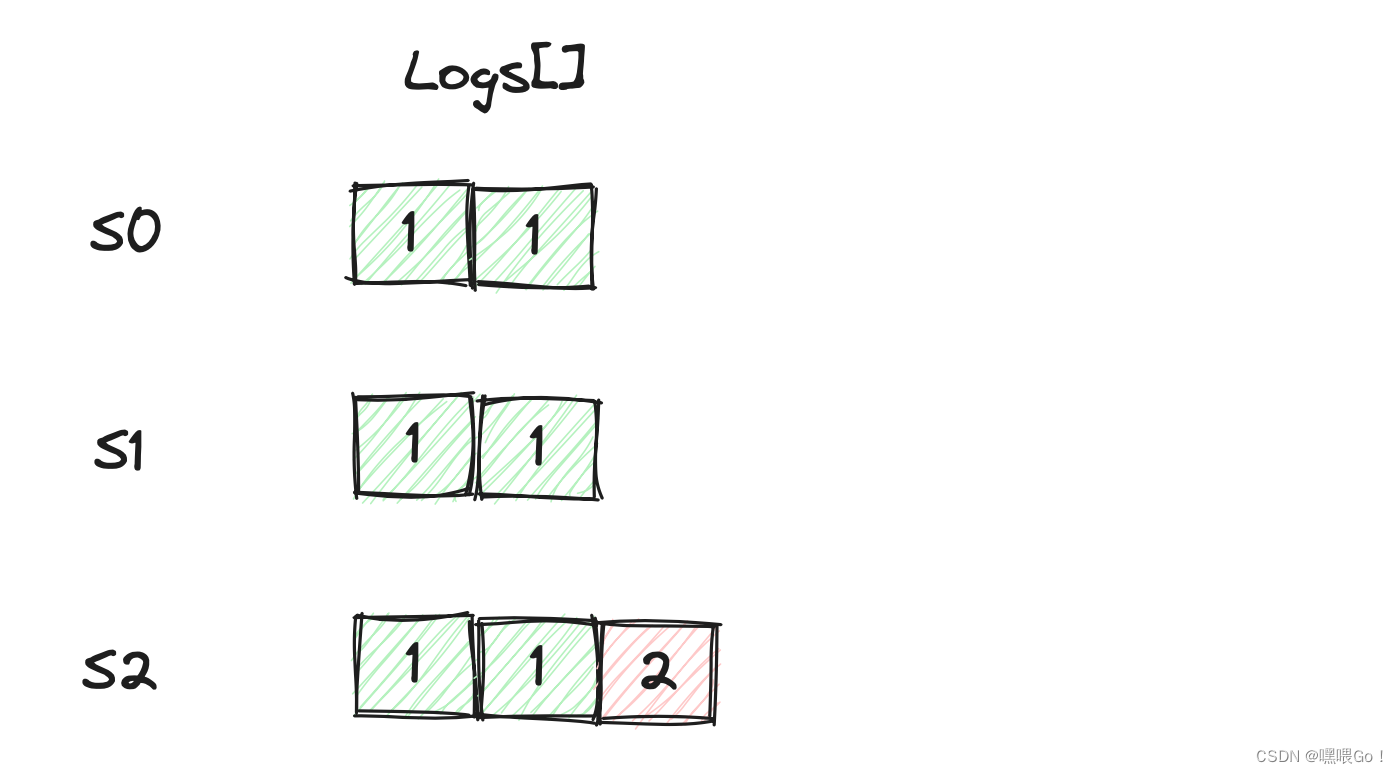

如图，图中的LogEntry里的数字代表Term，假设S0和S2之间的网络由于物理原因非常不稳定。在Term2，S2收到一条新的指令，还没来得及复制至Follower，由于网络关系S0没有收到S2的AppendEntries RPC导致超时发起选举。此时的PreVote是满足S0的当选要求的。但实际上，当前的Leader S2一切正常，没有分区也没有故障。假如S0在Term3当选，那么S2也可能会因为S0、S2之间不可靠网络的问题在Leader S0正常的情况下超时发起选举，如此往复。因此，我们需要对PreVote添加一些条件。

添加的条件很简单，即判断当前有没有活跃的Leader：如果Follower在选举周期内正常接收到了一个AppendEntries RPC，那么认为对于这个Follower而言，在当前选举周期内，当前Leader是活跃的（正常的）。换句话说，如果PreVote RPC的接收者在过去一个选举周期内没有收到AppendEntries RPC，那么会回复PreVote success的reply。

有了这个限制后，上图中的S1在PreVote阶段就不会给S0投票了。当然，这一限制导致PreVote需要多等一个选举周期的时间，会有一定的时间成本。

总结：PreVote要满足两个条件才会获得选票：

发起者的Term更新，或者LogEntry更新；
接收者在过去一个选举周期内没有收到AppendEntries RPC。

CheckQuorum

其实，上面提到的PreVote的第二条限制在某些情况下可能会给集群带来副作用(;༎ຶД༎ຶ/)看下面这种情况：
在这里插入图片描述

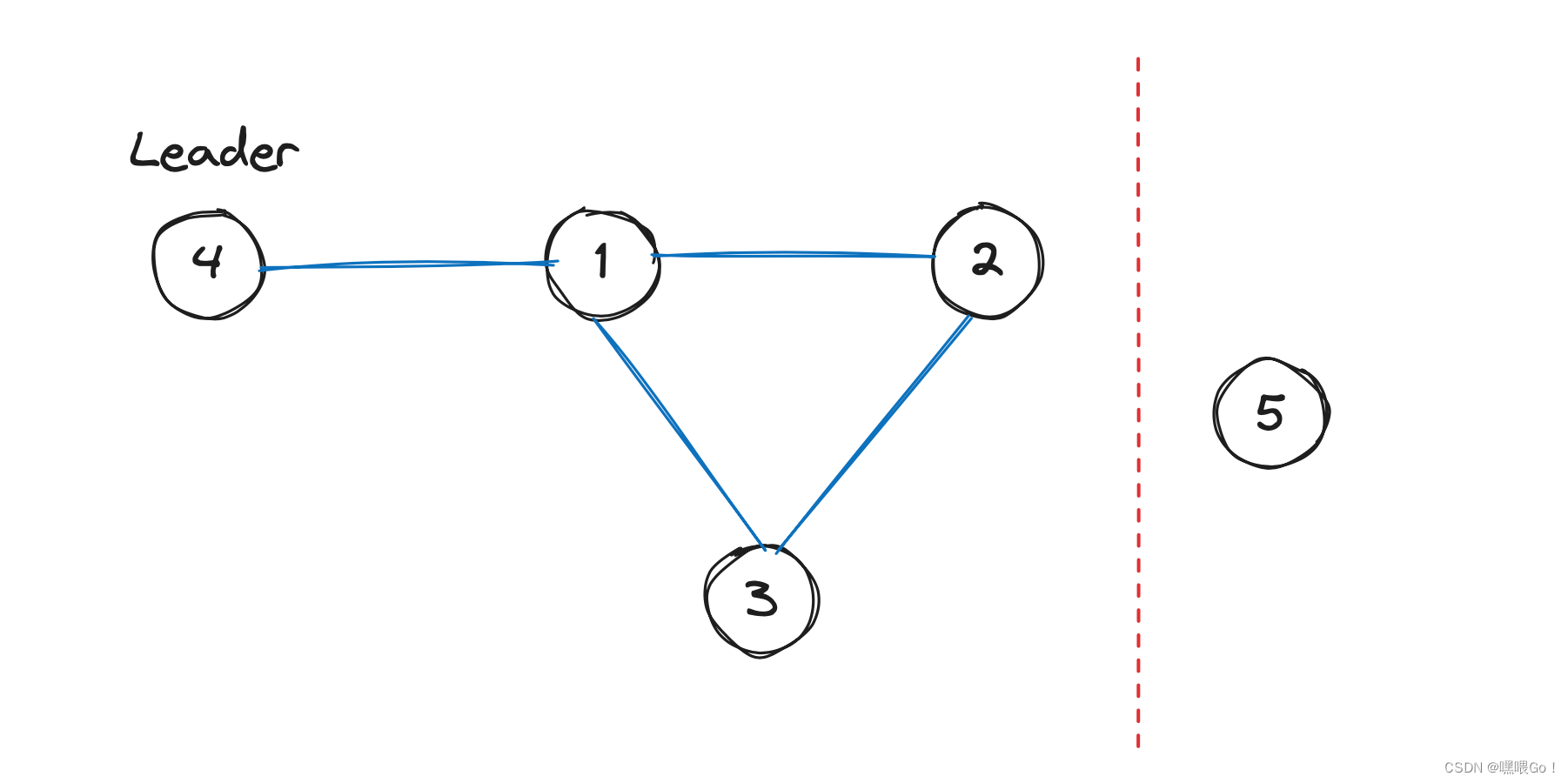

如图，在一个五节点的集群中，某一时刻，节点5发生网络分区，无法与其他节点通信。在PreVote机制，节点5不会无限自增自己的currentTerm，这没问题；Leader4发生某种网络故障，使得Leader4只能和节点1正常通信，而无法与节点2、3正常通信。此时，只有节点1、2、3一切正常。因此期望的逻辑应为节点1、2、3中的某一节点成为新的Leader。

节点2、3由于收不到Leader4的AppendEntries RPC，选举计时器超时发起选举。但在PreVote阶段，由于限制2的加入，节点1会持续收到Leader4的AppendEntries RPC，认为当前Leader“活跃”，故不会投票给节点2、3。因此，节点2、3无法获得足够的预选票发起选举。

显然，整个集群只能一直“僵持”在当前的状态下，而当前状态的Leader是无法提交任何指令的（LogEntry无法append至过半数节点上）。解决方法也很简单：我们让Leader在没有收到足够（过半数）的AppendEntries RPC时能够自动“退位”，使得S1不再认为Leader4活跃，以推动投票。这一机制就是CheckQuorum。

当然，实际实现中，考虑到网络不稳定的问题，我们可以让Leader连续多次没有收到过半数的successAppendEntries响应时再回退为Follower。

可见，为了保持一致性，我们在原先的Raft基础上加了很多额外的机制，使得整个算法相对地复杂了一些。这也不可避免地会增加一些消息的响应延迟。在实际实现时，我们需要视情况而定做一定的权衡。

读命令优化

我们知道，Get命令对于状态机的状态是没有影响的，即，读请求并不会改变状态机的状态。因此，在一个大量命令均为Get命令、只有少数命令为Put/Append命令的场景下，每次都让Get命令走一遍Raft的日志复制流程会显得响应时间过长，故需要进行相应的优化。

ReadIndex

ReadIndex的核心思想就是绕过Raft的日志复制过程，直接在Leader的State Machine上进行读取。在Leader收到客户端的一个Get命令后，主要包含以下步骤：

如果Leader没有commit任何当前Term的LogEntry，那么等待Leader提交一个当前Term的LogEntry。特别地，如果Leader刚刚当选，可以尝试在自己的Log中添加一个空的LogEntry（LogEntry的Term值对应当前Term，Command为空，即上面提到的no-op）。当no-op被提交时，意味着在当前Term，Leader的commitIndex大于等于任何其他Server的commitIndex。
之后，将此时的commitIndex暂存起来，称之为readIndex。
Leader发送一轮心跳，如果Leader收到过半数的Follower的心跳success答复，说明此时没有更新的Leader产生，也说明此时readIndex为所有节点中最大的commitIndex。
等待readIndex的LogEntry被apply。
直接在State Machine上使用Get命令查询并返回给客户端结果。

第一步的目的是确保Leader的commitIndex大于等于任何其他Server的commitIndex，即确保Leader的commitIndex为最新。如果没有第一步，可能会出现以下的情况：三个节点的集群中，S0为Leader，S1、S2为Follower。client发送一条write:x -> 1命令给Leader，Leader通过Raft层将这条LogEntry提交，但在两个Follower收到更新commitIndex的AppendEntries RPC前，Leader宕机(一条命令需要至少两次AppendEntries RPC才能在Follower上apply，此时write:x -> 1在Leader上已apply，在Follower上还没有）。余下两个Follower发起新的选举，S1当选。此时如果没有步骤一，那么readIndex肯定小于write:x -> 1命令对应的LogEntry。此时如果client再发送一条Get: x命令给S1，得到的reply自然也不会为1。

第三步的目的是确认没有新的Leader产生，因为Leader可能会因为网络分区的原因造成无法与Follower通信，另一个网络分区包含更多的节点，选举出新的Leader。显然，Client的指令此时应该发送给新的Leader。

此外，论文还提到，Follower也可以帮助Leader分担一些Get命令的负载，同时增加整个系统的吞吐量。换句话说，Follower也可以响应Client的读命令。具体做法上，当Follower收到Client的一条Get请求后，会向Leader发送一个请求readIndex的RPC。Leader在执行了上面提到的1-3步骤后返回给Follower当前readIndex；之后，Follower执行第4、5步内容。

Lease

前面提到，读命令优化的主要思路就是绕过Raft的日志复制过程，以便更快地响应客户端的Get请求。但，ReadIndex方法依旧需要发送一轮心跳来确定readIndex，存在一定延迟。因此，论文中提出了一种名为Lease的方法。

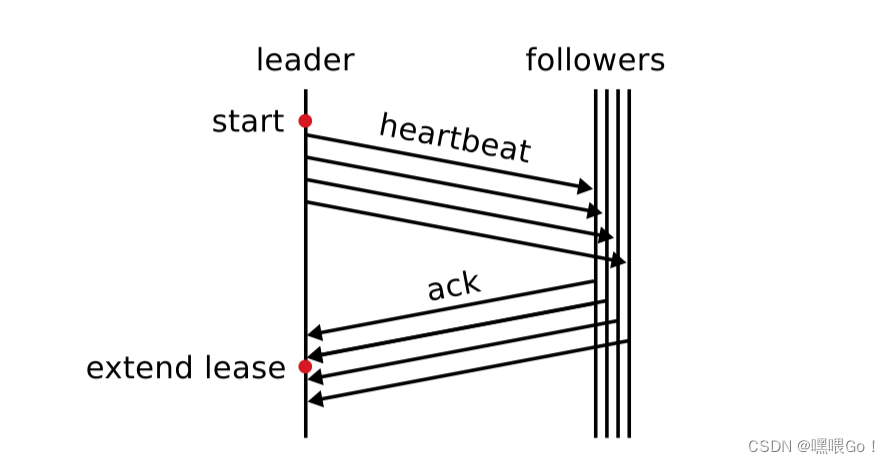

在这里插入图片描述

source: CONSENSUS: BRIDGING THEORY AND PRACTICE

我们知道，在选举计时器到期前Follower是不会发起选举的，这就意味着Leader在某一轮心跳结束后直到最小的那个follower选举周期结束前，自己都是Leader，哪怕在这期间发生了网络分区。因此，在这期间的客户端读请求，Leader不需要发送心跳来确认自己的Leader身份。

如上图所示，具体地，当Leader在Start时刻发送一轮心跳并收到过半数的success时，会认为直到start + lease的时间段内自己依旧是Leader。这个lease的时间论文中给的公式是election timeout / clock drift bound，保证小于一个选举周期。clock drift bound直译过来为时钟漂移界限，论文中也说这个界限比较难获得和维护，这里也就不再深入研究了，我们只需要知道lease的值小于election timeout即可。

一些思考

为什么Raft的部分成员需要持久化？

这其实是上一篇浅析中应该思考的问题，看优化的时候突然想到：首先，log[]的持久化显而易见，如果每restart一次所有的LogEntry都丢了那么肯定称不上“共识”了。

而currentTerm需要持久化最大的原因就是要保持整个集群的一致性，包括但不限于在一个Term内仅会给一个server投票、不接收旧Leader的AppendEntries RPC等，举几个例子：

假设有一个节点数为3的集群。Term 3时，Follower 1收到了同一个Term = 3的Candidate 0的RequestVote请求，并投票给Candidate。此时Follower 1故障重启，由于currentTerm没有持久化，重启后的server 1的currentTerm小于3（我们就以2为例）。此时，Term = 3的另一个Candidate 2也发送了RequestVote给Server 1，server 1发现请求的Term更大，所以更新自己的Term并投票给Candidate2。这么一来，server0、2均得到了两票选票，成为Leader，使得Term3出现了两个Leader，造成脑裂。
在一个节点数为3的集群中，currentTerm为3的Follower0的日志中最后一条LogEntry的Term为2，Term3的Leader为server1，且Server2为Term1的发生了网络分区的Leader。假设此时S0、S1均发生故障重启，同时S2的网络分区恢复。那么由于没有保存currentTerm，使得S0、S1的currentTerm初始化为0。此时S0、S1的日志会在接收到S2的AppendEntries RPC时被错误地覆盖。

最后是votedFor。votedFor需要持久化的主要原因还是防止脑裂现象的发生，即防止一个Term内出现两个Leader。我们还是考虑一个三节点的系统。假如不持久化votedFor，Follower0在收到Server1的RequestVote并投票给S1后宕机，并在极短时间内恢复，votedFor为none。假如此时再收到S2的RequestVote，显然满足投票条件，S0会投票给S2，使得S1、S2均收到了两票投票，转变为Leader。

读命令优化前后对比

这里我想对比一下上文中读命令优化前后的执行比较，纯个人理解，欢迎讨论。

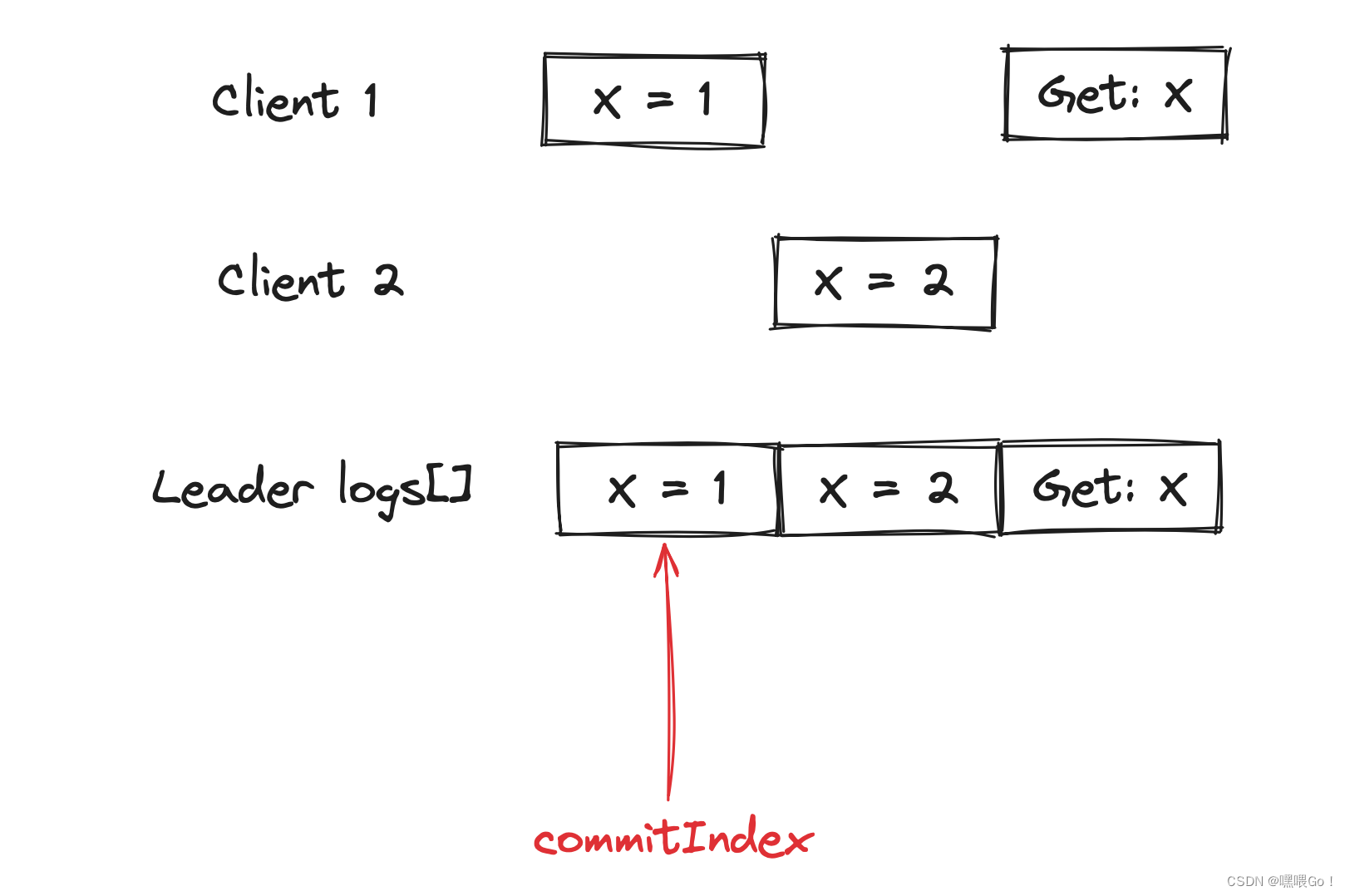

在这里插入图片描述
如图，假设有两个client，并行地向Leader发送命令。client 1先发送write: x -> 1的命令，之后发送Get: x的命令；client2则发送write: x-> 2的命令，三条命令被append至Leader的log[]的先后顺序如Leader的log[]所示，并且假设client 1发送Get: x时，Leader的commitIndex为1，即 write: x -> 1命令对应的LogEntry。

不考虑apply或者commit失败的情况，当没有进行读命令优化时，显然，最终Get: x返回的结果为2。因为Leader会按append至log[]的顺序commit LogEntry。

但是，如果进行了读命令优化（以ReadIndex）为例，client 1发送Get: x时，Leader执行完步骤1-3后得到的readIndex为1，对应 write: x -> 1命令的LogEntry。所以，返回的结果为1。即，两种情况下client 1发送的Get: x请求返回的结果不一样，孰对孰错？

先说结论，两种情况的结果都可以接受。这个其实就涉及到了“线性一致性”的问题，我们看一下论文里关于这个是怎么说的：

Linearizability requires the results of a read to reﬂect a state of the system sometime after the read was initiated; each read must at least return the results of the latest committed write.

注意，这里说的是对任何的读请求，需要能够反映出最新的已提交的写请求的结果，即已提交。换句话说，虽然跟优化前的结果不同，但ReadIndex优化符合线性一致性，所以结果可以接受。关于线性一致性，能展开的东西比较多，后面打算写一篇分布式一致性的文章具体介绍，这里先简单说一下其中的两个必要要求：1) 任何一条读请求的结果，都要与之前的读请求结果一样新，或者更新。2) 任何一个读操作，都要能够找到最近一次已提交的写操作的结果。更具体的内容可参见书籍Designing Data-Intensive Applications的9.2节。
