离轴全息图是全息术中的一种重要方法，主要用于记录和再现物体的三维信息。与传统的同轴全息图相比，离轴全息图具有更好的图像质量，因为它们可以避免同轴全息图中的自干涉问题。以下是离轴全息图的基础理论知识：

1. 全息术的基本原理

全息术是一种记录和再现物体光波信息的技术，通过干涉和衍射原理实现。基本步骤包括：

记录阶段：使用激光束照射物体，形成物光波（Object Wave）和参考光波（Reference Wave），这两束光波在全息干板上发生干涉，记录下干涉条纹。
再现阶段：用参考光波照射全息干板，通过衍射原理再现物体的三维图像。

2. 离轴全息图的特点

离轴全息图的特点是物光波和参考光波之间有一个小的夹角（通常为几度到十几度），这个夹角使得全息图上的干涉条纹更加密集，从而避免了自干涉问题，提高了图像质量。

3. 离轴全息图的记录

光路设置

光源：通常是单色激光光源。
分束器：将激光束分为两部分，一部分作为参考光波，另一部分作为物光波。
物体：物光波照射物体后，形成包含物体信息的复杂波前。
全息干板：记录物光波和参考光波的干涉条纹。

干涉条纹

干涉条件：物光波和参考光波在全息干板上相遇，形成干涉条纹。干涉条纹的密集程度取决于物光波和参考光波的夹角。
数学表达：干涉条纹的强度分布可以表示为：

4. 离轴全息图的再现

光路设置

再现光源：使用与记录时相同的参考光波照射全息干板。
全息干板：记录的干涉条纹在全息干板上。
观察屏幕：放置在适当的位置，用于观察再现的物体图像。

数学表达

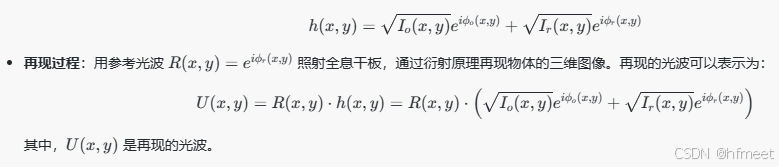

复振幅分布：全息图上的复振幅分布可以表示为：

5. 优点和应用

优点

图像质量高：避免了自干涉问题，图像质量更好。
易于处理：干涉条纹较为密集，便于数字处理和分析。
抗噪能力强：离轴设置可以减少噪声的影响，提高再现图像的稳定性。

应用

光学成像：用于三维成像、显微成像等领域。
生物医学：用于细胞成像、组织成像等生物医学应用。
材料科学：用于材料表面形貌分析、应力分布测量等。
信息安全：用于数据加密、防伪标识等安全应用。

6. 数字离轴全息图

记录

数字记录：使用高分辨率的 CCD 或 CMOS 相机记录全息图。
数据存储：将记录的全息图存储在计算机中，便于后续处理。

再现

数字再现：使用计算机进行再现，通过傅里叶变换等方法计算复振幅分布。
相位解包裹：为了获得完整的相位信息，通常需要进行相位解包裹处理。
图像处理：通过滤波、裁剪等方法提取有用的图像信息。

示例代码

以下是一个简单的示例代码，展示如何使用 Python 和 NumPy 进行数字离轴全息图的记录和再现。

import numpy as np
import matplotlib.pyplot as plt
from scipy.fftpack import fft2, ifft2, fftshift

# 参数设置
nx, ny = 128, 128  # 图像尺寸
x = np.linspace(-1, 1, nx)
y = np.linspace(-1, 1, ny)
X, Y = np.meshgrid(x, y)

# 生成物体光波和参考光波
phi_true = 3 * np.exp(-(X**2 + Y**2) / 0.2**2) + 2 * np.random.randn(nx, ny)
Io = np.abs(np.exp(1j * phi_true))**2
Ir = 1.0  # 参考光波强度假设为1
phi_r = 0  # 参考光波相位假设为0
phi_o = np.angle(np.exp(1j * phi_true))

# 记录全息图
hologram = Io + Ir + 2 * np.sqrt(Io * Ir) * np.cos(phi_o - phi_r)

# 显示全息图
plt.figure(figsize=(12, 6))
plt.subplot(1, 2, 1)
plt.imshow(hologram, cmap='gray')
plt.title('记录的全息图')
plt.colorbar()

# 数字再现
# 假设再现参考光波为 e^(i * 0)
R = np.ones((nx, ny), dtype=complex)
H_complex = Io * np.exp(1j * phi_o) + Ir * np.exp(1j * phi_r)
H_complex = H_complex * R

# 傅里叶变换
fft_result = fftshift(fft2(H_complex))

# 选择再现频带
reconstruction = np.abs(ifft2(fft_result))

# 显示再现图像
plt.subplot(1, 2, 2)
plt.imshow(reconstruction, cmap='gray')
plt.title('再现的图像')
plt.colorbar()

plt.show()

详细步骤解释

生成物体光波和参考光波：
- phi_true 是物体的相位分布。
- Io 是物体光波的强度。
- Ir 是参考光波的强度，假设为1。
- phi_r 是参考光波的相位，假设为0。
- phi_o 是物体光波的相位。
记录全息图：
- 使用干涉条件计算全息图的强度分布 hologram。
显示全息图：
- 使用 imshow 函数显示记录的全息图。
数字再现：
- 生成再现参考光波 R。
- 计算全息图的复振幅分布 H_complex。
- 对复振幅分布进行傅里叶变换 fft_result。
- 选择再现频带并进行逆傅里叶变换 reconstruction。
- 使用 imshow 函数显示再现的图像。
