MicroStation如何自定义线型

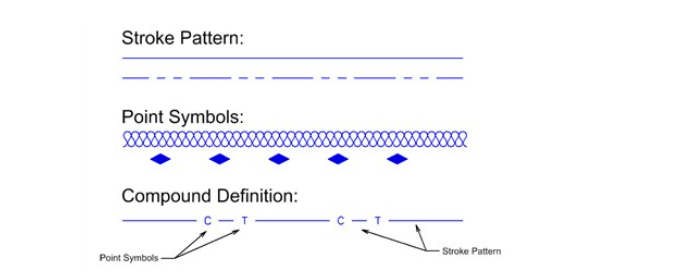

简单来说，自定义线型主要包括三个部分的自定义：stroke pattern、point symbol以及compound definition(其实也就是Stroke Pattern和Point Symbol的集合)。

在MicroStation里自定义线型只需要下面六步。接下来以MicroStation CE举例说明。

• 打开线型编辑器.
• 新建或者打开一个既存的线型库文件.
• 新建线型对象.
• 新建stroke pattern(s) 以及 point component(s).
• 新建compound definition.
• 关联新建的线型对象和和compound definition.
• 下面将对每个步骤详细说明。

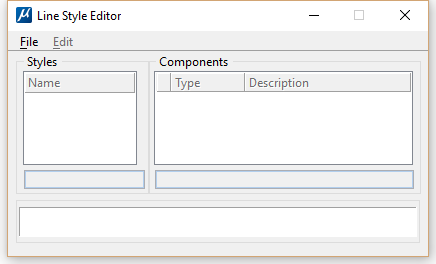

1、通过File⇒Settings⇒File⇒Line Style Editor打开线型编辑器。

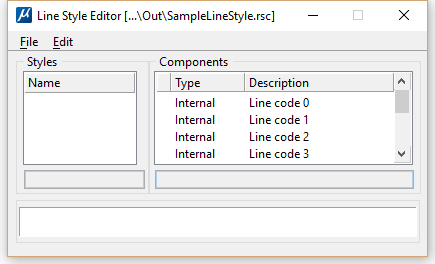

2、这里我们可以从File菜单里新建或者修改一个既存的线型库文件。当新建一个线型库文件的时候，默认包含8种内部线型。请看下面的截图。

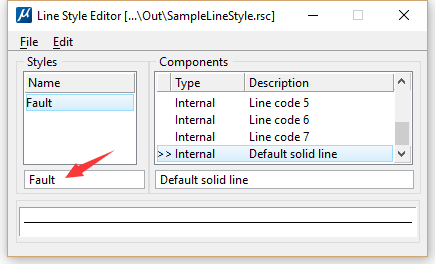

3、Edit⇒Create⇒Name新建线型，可以根据需要重命名。

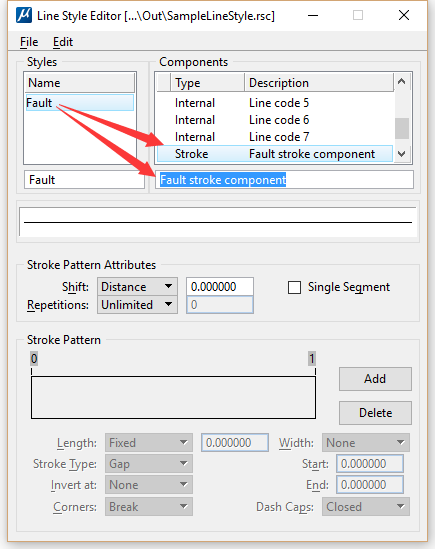

4、新建Stroke Pattern。打开Edit⇒Create⇒Stroke Pattern。可以根据需要重命名。

接下来我们需要定义新线型的dashes和gaps。

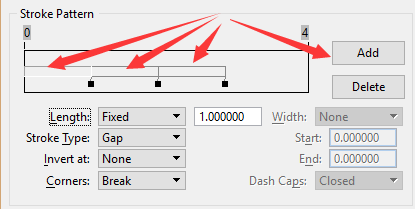

我们的例子里新线型有3个dashes，因此点击Add按钮添加三段。

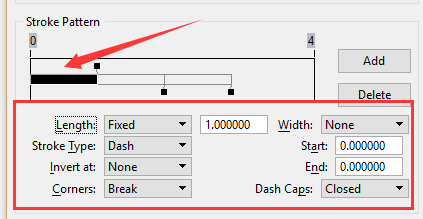

每个线段是可以被选择的，点击各个线段可以单独进行设置。在这里我们做如下设置：Fixed Length: 1.0、Stroke Type: Dash。其他的设置我们保持默认值。

中间的线段的设置如下： Fixed Length: 0.5 Stroke Type: Dash.

最末端线段的设置如下： Fixed Length: 1.0 Stroke Type: Dash.

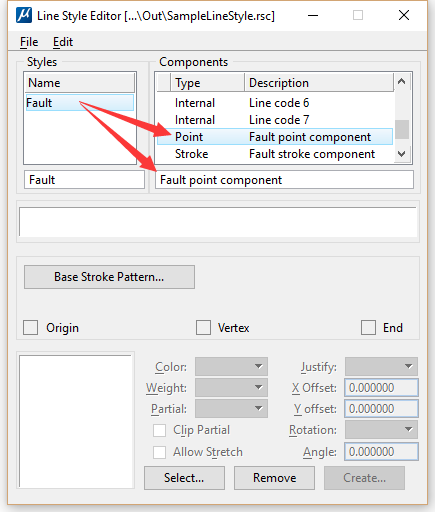

然后，我们还可以通过Edit⇒Create⇒Point新建Point，并且根据需要重命名。

点击Base Stroke Pattern按钮关联Base Stroke Pattern。

下面我们将使用MicroStation的画图工具创建一个三角形的符号作为Point对象。我们将底边设置为0.5，刚好和中间线段的长度相同，我们的目的就是为了将三角形符号放在中间线段的位置。

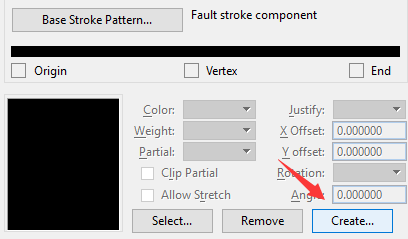

使用围栏工具框选住创建好的三角形符号或者使用select工具选中它。点击Create按钮（注意，只有当使用围栏工具或者select工具时，Create按钮才可用），输入名称，选中插入点，三角形符号就被加入了point库中。

小技巧1：如果要加入一个既存的point对象，可以使用keyin：place symbol [name]. (ie: place symbol fault)

小技巧2：如果要从point库里删除一个既存的对象，可以使用keyin：delete symbol [name] (ie: delete symbol fault)

小技巧3：同时按下CTRL+SHIFT点击鼠标左键可以使用accusnap确定插入点

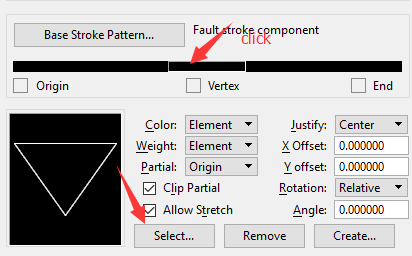

然后在选择好插入线段的基础上，点击select指定point图符。

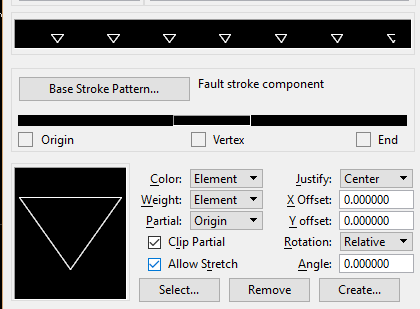

设置好的结果会动态更新。

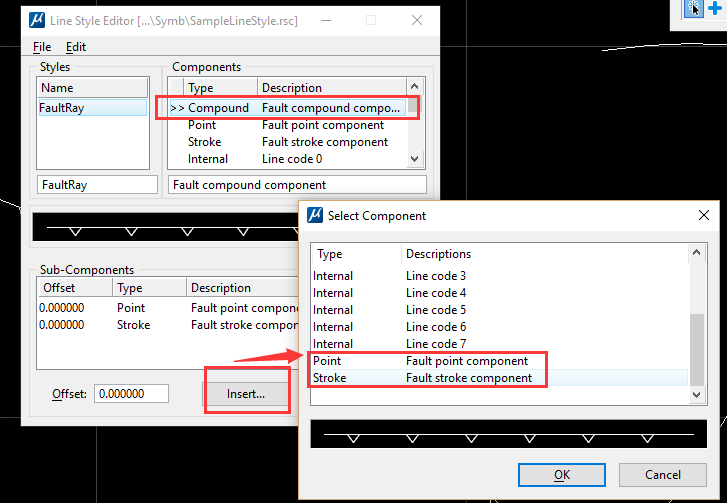

5、通过Edit⇒Create⇒Compound新建Compound对象，点击insert插入刚才新建好的Point和Stroke。

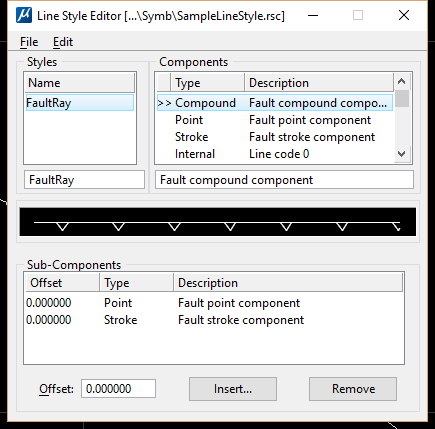

6、最后选择好LineStyle以及Compound，点击Edit⇒Link，关联。操作结束后，会在Compound的前面出现>>这样的符号。完毕。

接下来您就可以使用自己的linestyle了。
