MicroStation剖横断面方法及步骤

在剖切横断面前，可先将工程的三维设计模型文件参考进来，对于有地形的，参考地形文件或import points导入地形点后使用Mesh from points生成地形网格。

在三维模型上剖切横断面根据工具不同可使用以下三种方法进行剖切：

一、剖面线投影剖切法

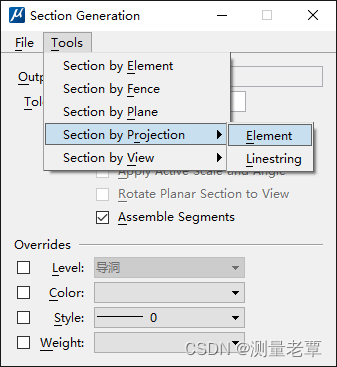

1、打开keyin命令输入对话框，使用命令 Dialog section 打开剖面对话框；

2、使用Section by Projection>Element 生成剖面输出到新的文件

二、横剖视图

1、将视图调整为顶视图；

2、Drawing工作流；

3、Annotate页；

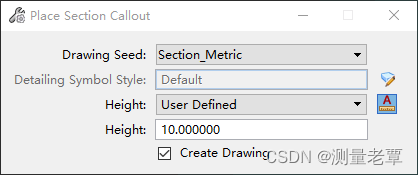

4、Detailing组中的Section Callout命令；

5、选择断面定位线两端点，选择剖视方向；

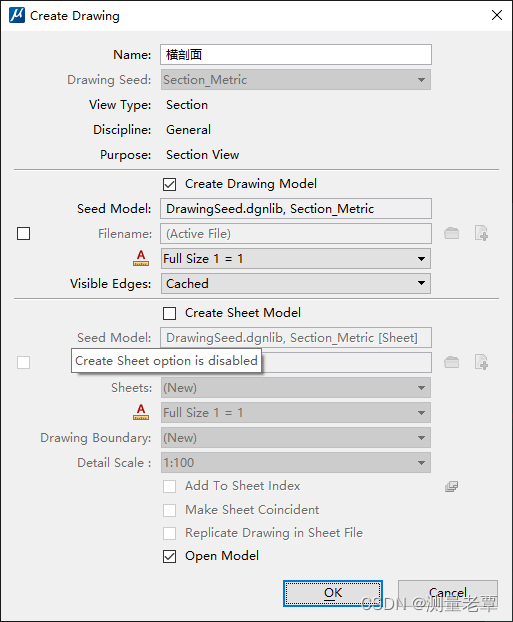

断面剖切参数

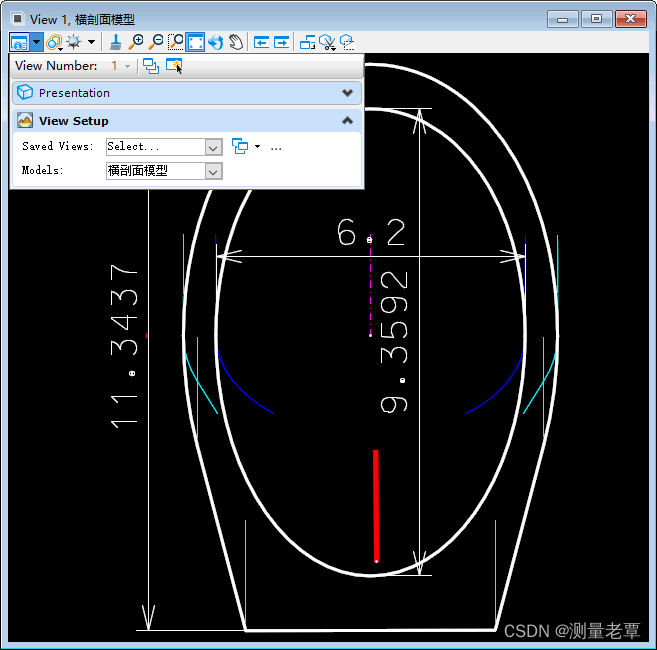

在生成的剖面符号处调整方向、高度。

注意：

1、在生成剖面时选择的种子模型工作单位为毫米，在标注时若要按米，请在模型对话框内将对应的部面模型属性内将工作单位改成米。

三、使用曲面平面剖切工具（推荐3点剖切、垂直于视图剖切）

1、将坐标系定义到垂直面；

2、在垂直面绘制一个Block；

3、用Modeling\Surface\Surface Utilities中的Planar Slice命令剖切；

4、剖切时先选中剖切平面，再执行Slice命令，左键确认即可；

5、将剖切平面平移到下一桩号，重复操作即可；

6、剖切时选中无限平面，不要求剖切面与被切对象相交；

7、如下图所示，直接使用三垂直面上的三点也可进行剖切；

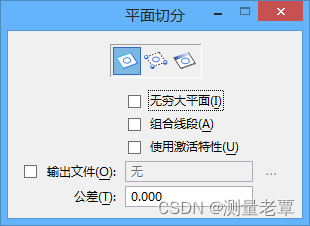

无穷大平面 如果打开，则选择的或定义的剖面平面将延伸过整个模型。
组合线段 如果打开，则生成的剖面上各条相邻（接触）的线将组合在一起成为线串。

使用激活特性 如果打开，将由采用激活特性的元素创建剖面。

如果关闭，将由采用轮廓元素特性的元素创建剖面。

该方法生成的剖切交线是三维空间线，若需按断面进行二维编辑，还需将坐标系设置为断面所在平面，或将断面线跨视图拷贝到顶视图平面（相关方法参见相关博文）。

第一、三种方法生成的剖面线可进行独立编辑，第二种方法生成的剖面线是关联在三维对象实体上的，不能直接编辑修改，此方法生成的剖面线需进行一定设置方可用于断面线的修改调整（参见本栏有关博文）。
