AUtoCAD Civil 3D-曲面-原始数据处理

Civil3D中，曲面是最重要的一个对象之一。曲面涉及到的知识点比较多，作为一个刚接触Civil3D的学习者，可能对于各种概念和各种概念之间的关系比较迷惑。这篇文章及梳理下曲面的一些重要的概念框架。

1、 曲面的分类

曲面可以分为四种类型：三角网曲面、删格曲面、三角网体积曲面、删格体积曲面。

2、曲面的组成

曲面是由边界、特征线、等高线、图形对象、点编组、点文件等文件构成。

3、曲面的创建

曲面的创建方法有很多种，常见的创建方法有：

• 创建空曲面、给曲面中添加数据
• 利用点文件创建曲面
• 利用点编组创建曲面
• 利用等高线创建曲面
• 利用图形对象创建曲面

(以上几种曲面的创建方法常用于原始曲面的创建。下面的两种曲面的创建方法常用于设计曲面的创建)

• 从道路创建曲面
• 从放坡创建曲面

4、曲面的编辑

• 添加边界
• 查找和筛选错误
• 手工编辑曲面
• 曲面平滑

• 曲面粘贴
• 曲面样式修改（用于曲面分析）

• 跌水分析
• 汇流分析

5、曲面数据的提取

• 提取对象
• 曲面之间最小间距
• 曲面图例表
• 曲面标签
• 场地设计中如何快速精确的标示设计标高

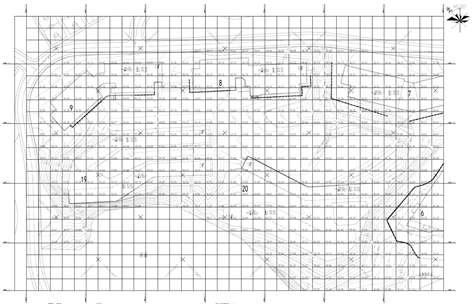

附一张实际项目的完成图
