随着疫情时代的到来与退却，网络教学，视屏会议在这一时代中不断兴起。在学校的教视频教学场景下高带宽，低延迟，高稳定性的需求不断凸显。全光网技术以其高带宽、低时延、长距离传输和易于扩展的特性，成为满足学校教学楼环境未来通信网络需求的理想选择。

一、场景设计需求

学校教学楼的网络需求是很多方面的，总共有以下几个需求如下图1所示。

在这里插入图片描述

图1

1.高性能需求：在应对教学楼这一高人口密度且对网络性能有着严苛要求的环境中，确保每一位师生都能享受到流畅无阻的在线学习体验与高效的视频网络通讯，需要选择支持高速传输和多个端口的交换机、路由器等硬件设备，以满足教学楼内大量用户的网络连接需求。

2.全覆盖需求：教学楼内需要保证所有区域，包括教室、实验室、办公室、走廊、公共区域等，都能实现无线网络的全覆盖。

3.稳定性：在教学过程中，网络延迟的突然增加以及通讯中断会严重损害教学质量，因此，确保网络连接的持续稳定性对于维护高效、顺畅的课堂环境至关重要。

二、教学楼场景拓扑

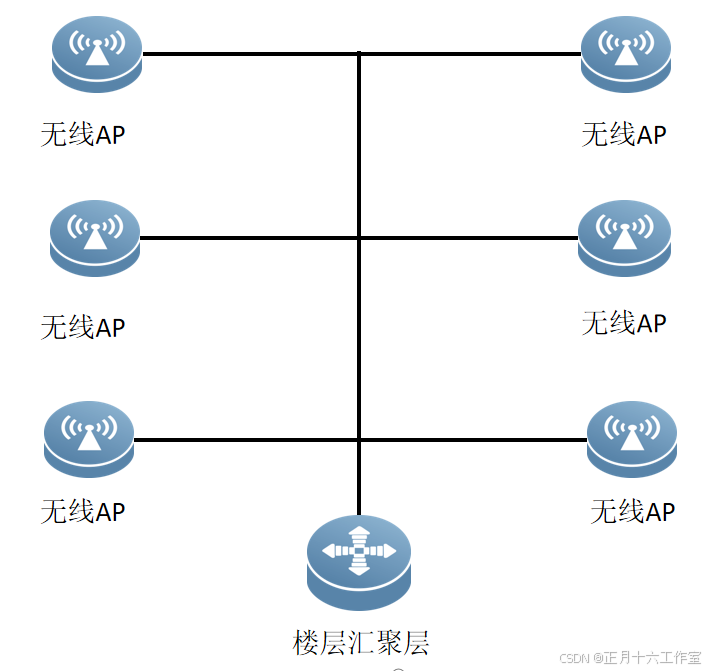

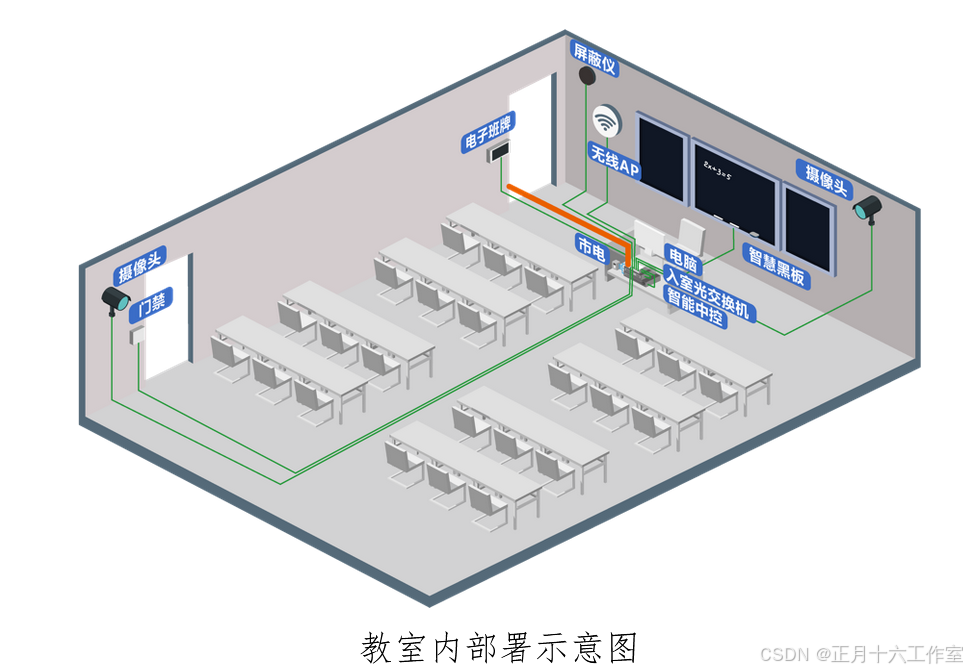

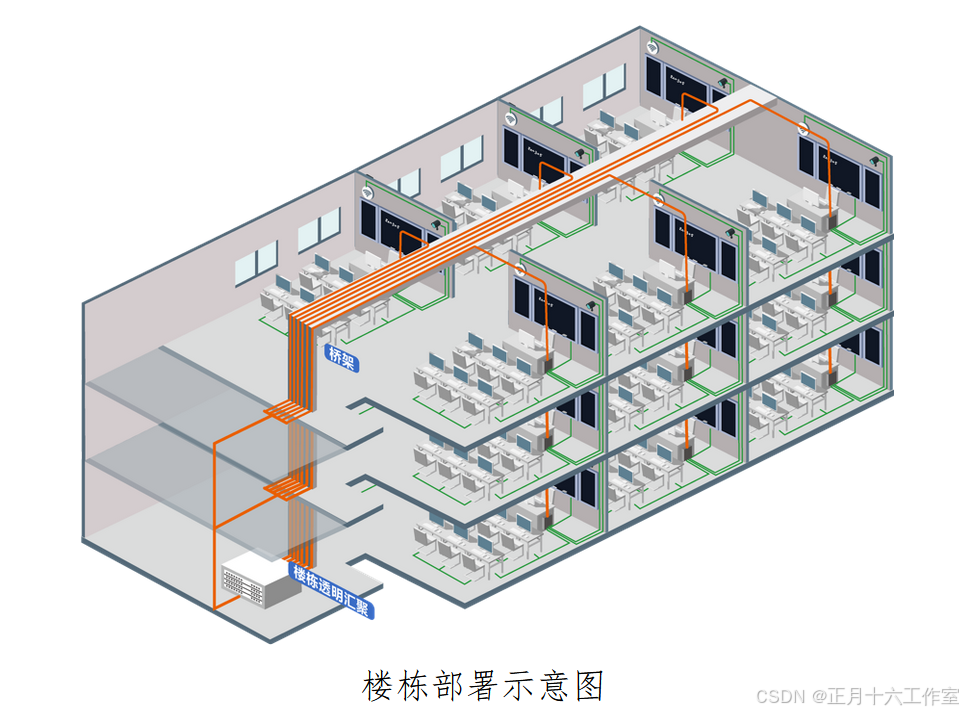

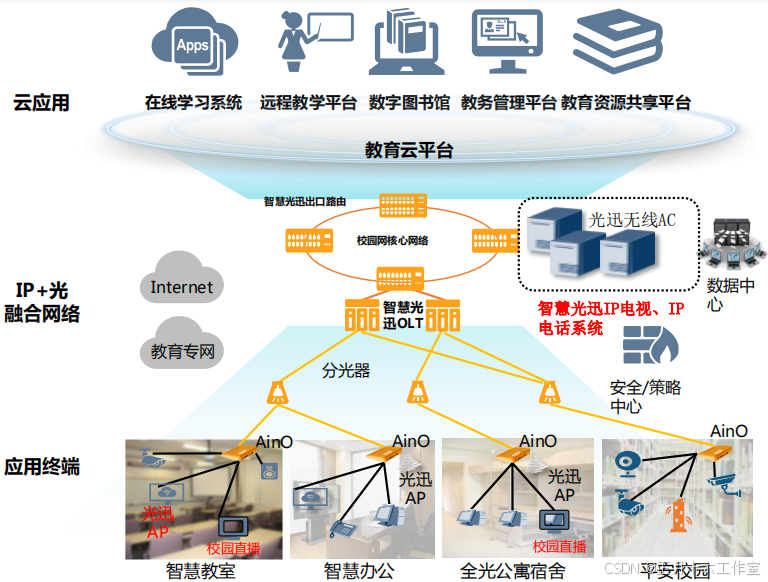

1.部署规划如图1，图2所示。项目拓扑如图3所示。

图1.2

图1

在这里插入图片描述

图2

在这里插入图片描述

图3

三、部署方式

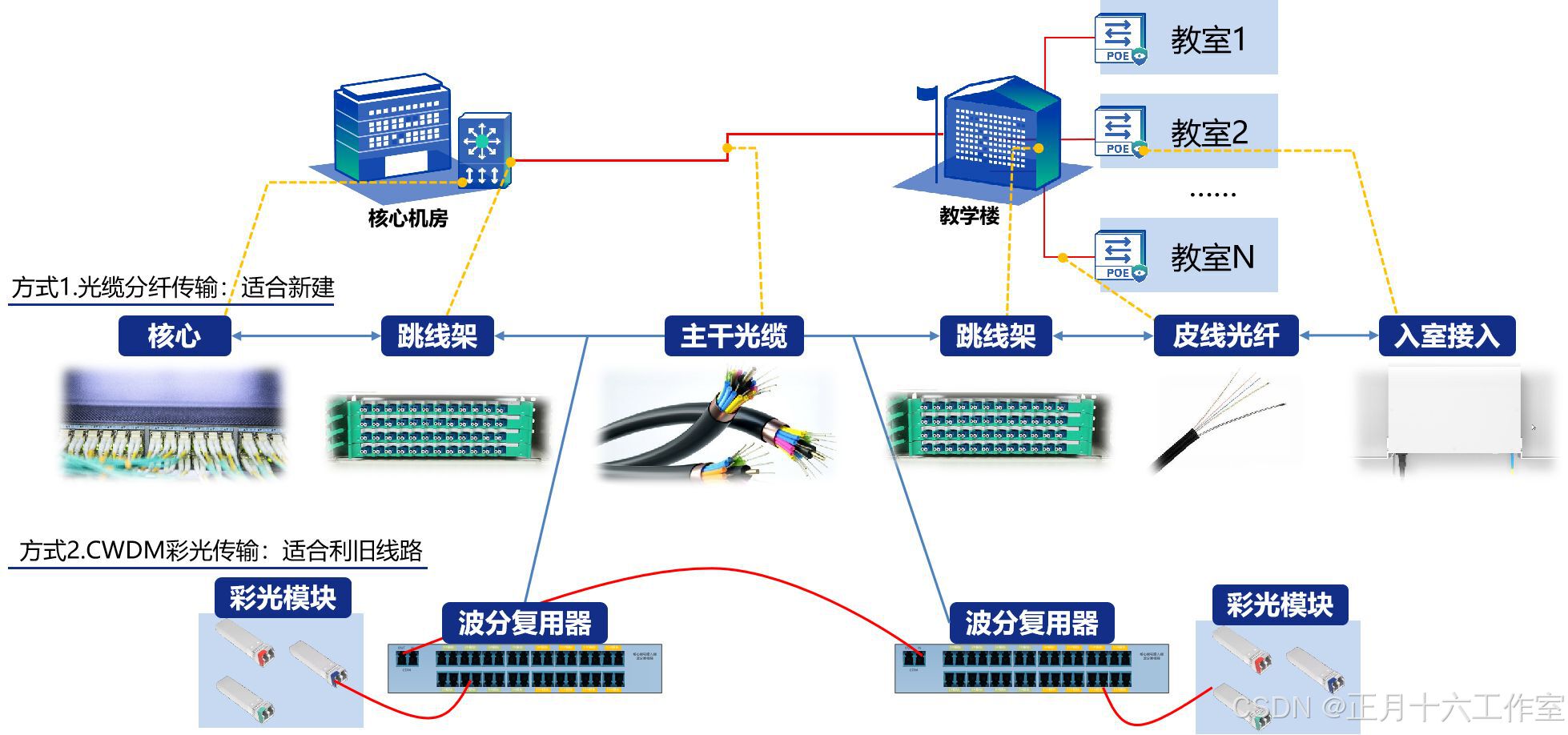

部署方式：每栋教学楼部署多台无源的透明汇聚设备，上行双冗余光纤链路到中心机房的核心汇聚，超聚合交换机上，下行通过万兆光纤到所有房间，如图4所示。

在这里插入图片描述

图4

1.核心层设计：
采用高性能的核心交换机，支持大容量数据转发和多种协议。
部署全光网核心设备，如OLT（光线路终端）设备，支持GPON/XGS-PON等先进技术。

2.汇聚层设计：
在教学楼各楼层或区域设置汇聚节点，通过光纤与核心层设备连接，
汇聚节点可采用无源分光器或有源交换机，实现光信号的分配和传输。

3.接入层设计：
在教室、实验室、办公室等终端位置部署ONU（光网络单元）设备，提供GE接口或更高带宽接口，
ONU设备支持POE供电，为终端设备如IP摄像头、无线AP等提供电力和数据传输。

四、主要产品相关规格说明

1.该场景涉及的产品（品牌为华为）如下表1，表2所示：

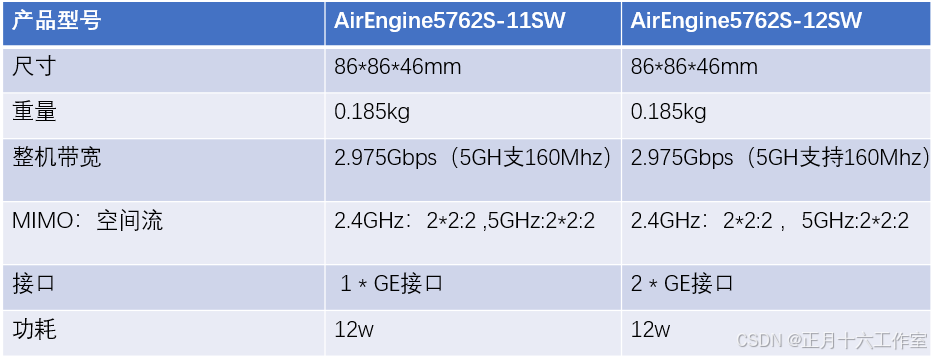

表1

在这里插入图片描述

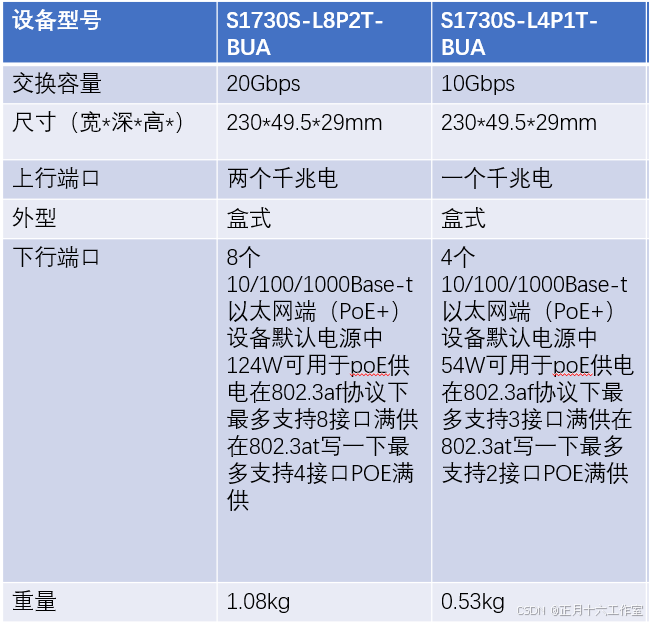

表2

在这里插入图片描述

五、方案优势

全光网部署教学楼有诸多优势，主要体现在光纤如下图1所示和无线AP方面如下图5所示。

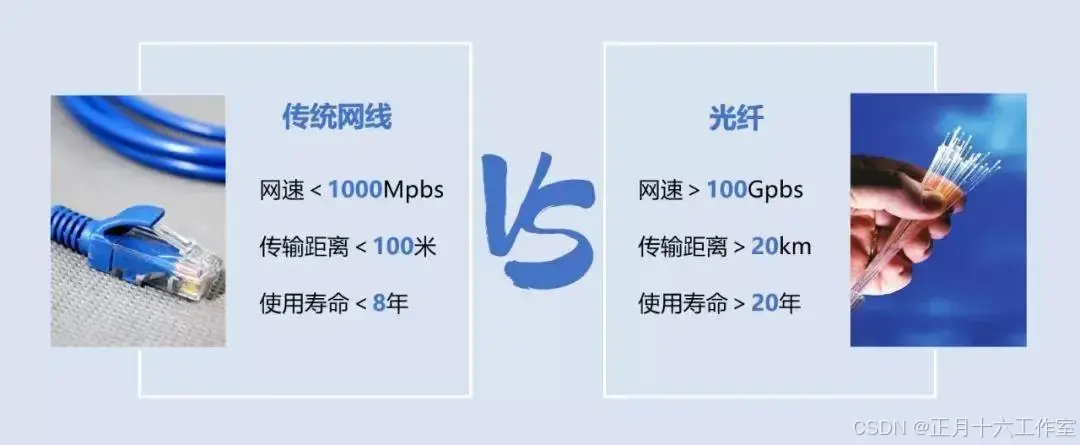

光纤的优势：
在这里插入图片描述

图5

1.高安全性和高稳定性：光纤由于物理特性，先天就有极好的安全性。在进行视频教学的时候可以有效防止校外无关人员监听学校教学。高稳定性可以防止在教学过程中会议突然中断影响教学质量。高带宽、低延迟的网络环境能够支持高清视频会议、远程教学、虚拟现实等多种教学应用，丰富了教学手段和方式。

2.模块化设计：使得整个网络系统结构清晰、层次分明。这种设计不仅简化了网络管理的复杂性，还使得网络管理员能够更容易地理解和操作整个网络。通过集中管理平台，管理员可以实时监控网络状态，快速定位并解决网络问题，提高管理效率。并且全光网使用光纤作为传输介质，具有极高的可靠性和稳定性，因此减少了因网络故障导致的维护需求。

3.高带宽：高带宽是教学资源快速传输的基石。在传统网络环境中，由于带宽限制，高清教学视频、大型教学文件等高数据量内容的传输往往面临卡顿、延迟严重影响了教学效果。而全光网庞大的带宽资源能够轻松应对大规模数据传输的需求，确保高清教学视频流畅播放。

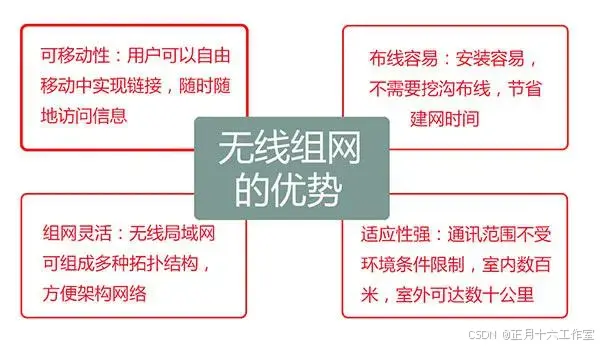

无线AP的优势：
在这里插入图片描述
