SSD1963+STM32F4+RGB565 TFT调试

由于项目需要用到5.0寸触屏,选了一款RGB565接口的电容触摸屏,决定采用STM32F407+SSD1963的驱动方案,整个过程基本顺利,但中间也遇到了一些问题,折腾了两天,在网上看到很多网友也有遇到类似问题,好像都没有解决,决定把它分享出来,以免浪费不必要的时间。

当第一次做板回来,顺利点亮屏,研究了半天SSD1963手册,终于显示了红绿蓝三原色后,心里挺开心,觉得已经搞得差不多了。接着开始根据UI设计实现界面,这时奇怪的问题出来了,字体显示边缘总是不干净,有点模糊又有一点杂色,图标显示颜色都跟设计有差异,而且细节处也显得不清楚,最后发现只要不是单色,颜色都不能正常显示。由于红绿蓝三原色正常,一直认为硬件没问题,可能是软件初始化配置问题。SSD1963的手册不是太好,不太考虑普通人的智商,有些不好理解,SSD1963没有16位的模式,用18位模式来代替,但是手册里并没有提示18位数据哪两位不用,实际测试必须是LDATA0和LDATA12不用,不要与下图的MCU数据接口混淆,这个是指不同宽度MCU数据接口写入SSD1963显存时对应的RGB关系。

图一

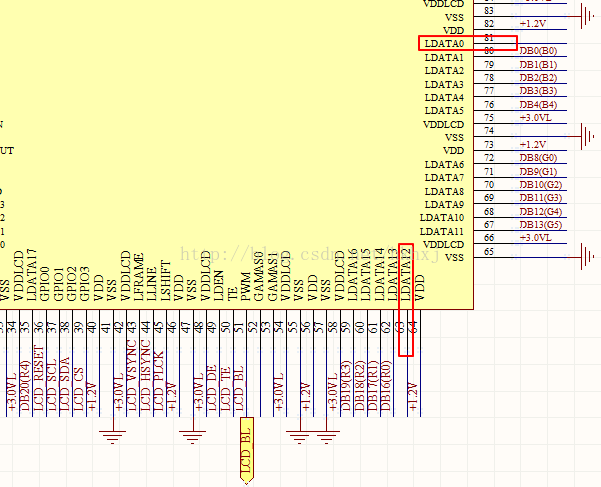

所以硬件连接必须如下:

   图二

部分初始化代码如下:

    UINT32  HDP = 479;      // HS_Display_Area
    UINT32  HT  = 510;      // (HS_Display_Area + HS_pulse_width + HS_Blanking + HS_Front_Porch)
    UINT32  HPS = 20;       // (HS_pulse_width + HS_Blanking)
    UINT32  HPW = 2;        // HS_pulse_width
    UINT32  LPS = 8;        // Horizontal Display Period Start Position
    UINT32  VDP = 853;      // VS_Display_Area
    UINT32  VT  = 920;      // (VS_Display_Area + VS_pulse_width + VS_Blanking + VS_Front_Porch)
    UINT32  VPS = 20;       // (VS_pulse_width + VS_Blanking)
    UINT32  VPW = 8;        // VS_pulse_width
    UINT32  FPS = 2;        // Vertical Display Period Start Positio
    SSD1963_RST_LOW;        //复位SSD1963
    delay_us(100);
    SSD1963_RST_HIGH;

    LCD_WR_REG(0xE2);       //Set PLL with CLK = 10MHz (MCU OUTPUT),
                                 //Multiplier M = 29, 250MHz < VCO < 800MHz = CLK*(M+1), VCO = 300MHz
    LCD_WR_DATA(0x1D);      //CLK = 10MHz (MCU OUTPUT),///参数1
    LCD_WR_DATA(0x02);      //参数2 Divider N = 2, PLL = 300/(N+1) = 100MHz
    LCD_WR_DATA(0x04);      //参数3 Validate M and N values

    LCD_WR_REG(0xE0);       // Start PLL command
    LCD_WR_DATA(0x01);      // enable PLL
    delay_ms(100);                    // Wait 100ms to let the PLL stable
    LCD_WR_REG(0xE0);       // Start PLL command again
    LCD_WR_DATA(0x03);      // now, use PLL output as system clock
    //delay_ms(5);
    LCD_WR_REG(0x01);       //软复位
    delay_ms(5);

    //Set LSHIFT freq, i.e. the DOTCLK with PLL freq 100MHz set previously
    //Typical DOTCLK for KD050FM-1 is 35MHz MAX(datasheet), experiment shows 30MHz gives a stable result
    //30MHz = 100MHz*(LCDC_FPR+1)/2^20
    //LCDC_FPR = 314571 (0x4CCC8)
    LCD_WR_REG(0xE6);
    LCD_WR_DATA(0x04);//0x03
    LCD_WR_DATA(0xCC);
    LCD_WR_DATA(0xC8);

    //Set LCD mode, varies from individual manufacturer
    LCD_WR_REG(0xB0);
    LCD_WR_DATA(0x10);     // set 18-bit for 5" panel
    LCD_WR_DATA(0x00);     // set TTL mode
    LCD_WR_DATA((HDP >> 8) & 0x00FF);   // Set LCD horizontal  panel size H
    LCD_WR_DATA(HDP & 0x00FF);           // Set LCD horizontal panel size L
    LCD_WR_DATA((VDP >> 8) & 0x00FF);    // Set LCD vertical panel size H
    LCD_WR_DATA(VDP & 0x00FF);          // Set LCD vertical panel size L
    LCD_WR_DATA(0x00);                   // RGB sequence

    //Set horizontal period
    LCD_WR_REG(0xB4);
    LCD_WR_DATA((HT >> 8) & 0x00FF);    //Set HT
    LCD_WR_DATA(HT & 0x00FF);
    LCD_WR_DATA((HPS >> 8) & 0X00FF);  //Set HPS
    LCD_WR_DATA(HPS & 0x00FF);
    LCD_WR_DATA(HPW);                   //Set HPW
    LCD_WR_DATA((LPS >> 8) & 0x00FF);   //Set HPS
    LCD_WR_DATA(LPS & 0x00FF);
    LCD_WR_DATA(0x0000);

    //Set vertical period
    LCD_WR_REG(0xB6);
    LCD_WR_DATA((VT >> 8) & 0x00FF);    //Set VT
    LCD_WR_DATA(VT & 0x00FF);
    LCD_WR_DATA((VPS >> 8) & 0x00FF);   //Set VPS
    LCD_WR_DATA(VPS & 0x00FF);
    LCD_WR_DATA(VPW);                   //Set VPW
    LCD_WR_DATA((FPS >> 8) & 0x00FF);   //Set FPS
    LCD_WR_DATA(FPS & 0x00FF);

    //设置GPIO配置
    LCD_WR_REG(0xB8);
    LCD_WR_DATA(0x0F);                 //GPIO3=output, GPIO[2:0]=output//GPIO is controlled by host; 4个IO设置成输出
    LCD_WR_DATA(0x01);                 //GPIO0 使用正常的IO功能

    LCD_WR_REG(0xBA);                  //设置GPIO配置
    LCD_WR_DATA(0x000F);            //GPIO[3:0] out 1

    LCD_WR_REG(0x0036);              //rotation
    LCD_WR_DATA(0x0000);

    LCD_WR_REG(0xF0);                  //设置SSD1963同CPU接口为16bit Set pixel data interface
    LCD_WR_DATA(0x03);                 //16-bit(565 format) data
