在汽车电子领域PWM（脉宽调制）波控制是硬件开发的「必修课」，然而，传统方案常因配置复杂、兼容性差、调试耗时等问题让工程师们叫苦不迭。

虹科Baby-LIN-RM-III模块如何快速配置PWM输出？虹科Baby-LIN-RM-III模块——一款多总线(LIN/CAN/CAN FD)仿真测试工具，用一套「软硬结合」的解决方案，轻松实现你的需求！

01# 硬件连接，三步搞定

供电与接地

当我们想通过LIN报文控制O1输出PWM波时，需将X7-SUPPLY、X6-LIN1接上电以及地（这里我们用虹科Baby-LIN-RM-III的模拟功能，同时模拟主节点和从节点，所以不需要外接LIN线）。

PWM输出配置

在X5-OUT处将O1连接一个上拉电阻（虹科Baby-LIN-RM-III的PWM输出功能并不能直接输出电压，只有通断功能，这里我们用12V，电阻是1KΩ）。

波形检测

用示波器（如虹科PICO）连接O1与地，实时监测PWM波形。

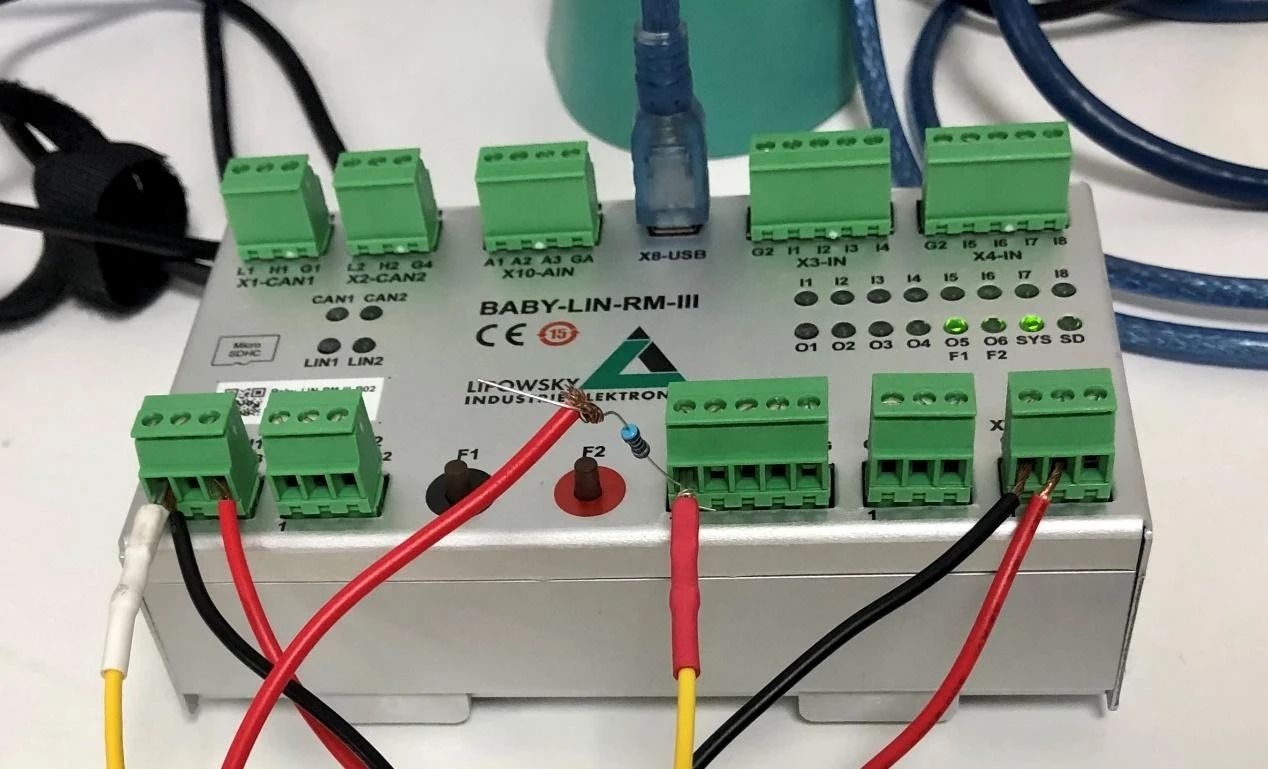

虹科Baby-LIN-RM-III用O1输出PWM波时的连接图

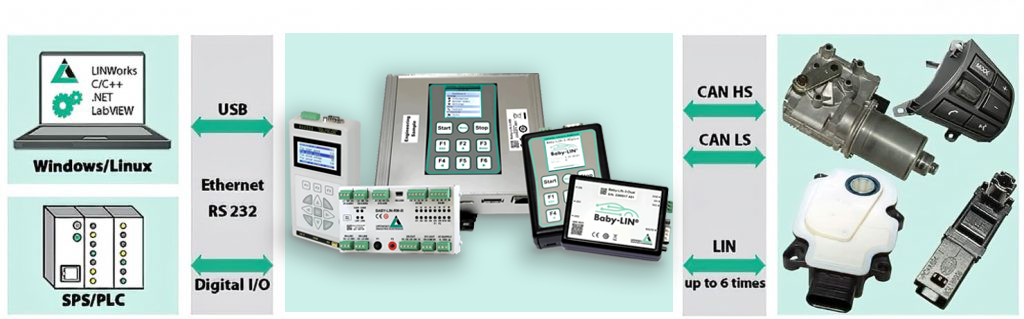

虹科Baby-LIN-RM-III可通过USB接口连接到电脑，通过自带的LINWorks软件或基于Baby-LIN-DLL自己开发软件来控制LIN/CAN设备。通过虹科Baby-LIN-RM-III模块可实现由PLC发出数字信号来控制LIN/CAN总线设备，非常适用于集成到测试系统中进行长期性测试。

02# 软件配置，轻松上手

Step 1

创建.ldf文件

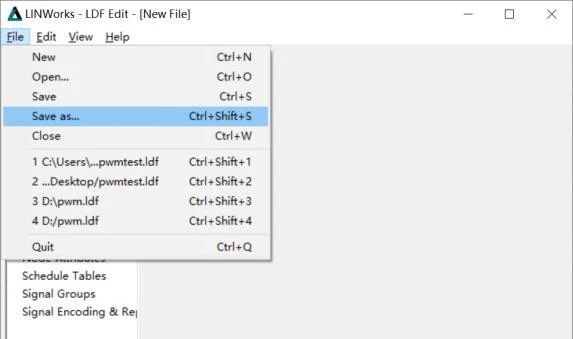

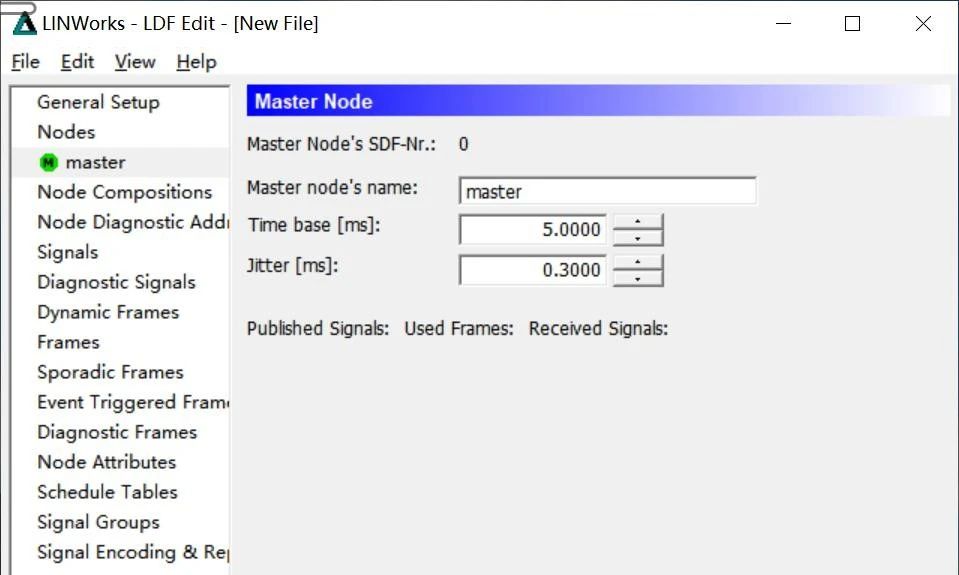

打开LDFEdit软件，点击【New】新建一个.ldf文件。

点击【Nodes】后，右键能新建节点。

点击【Signals】后，右键新建节点，需创建两个信号：pwmperiod 和 pwmout。

这里 pwmperiod 对应 PWM 波的频率，单位是 Hz；pwmout 对应 PWM 波的占空比，最大值为 100。两个信号均为从节点发送。

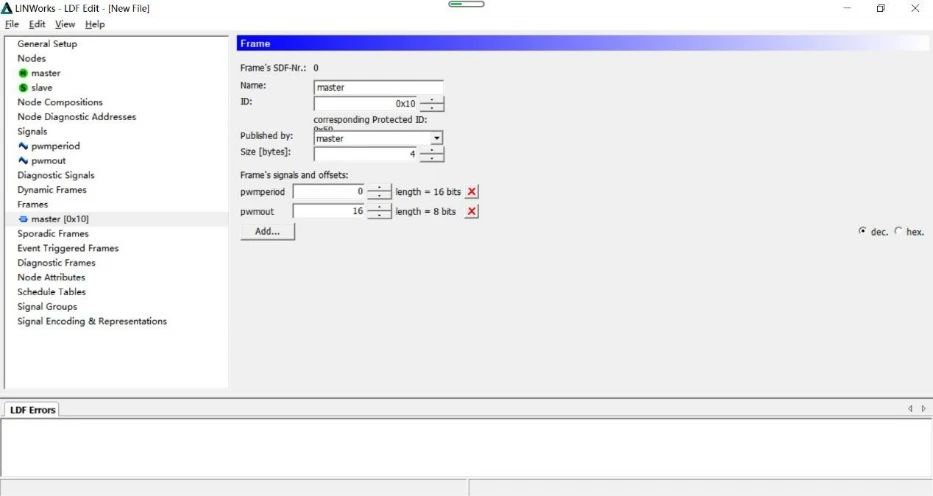

创建携带 PWM 波信号的报文：

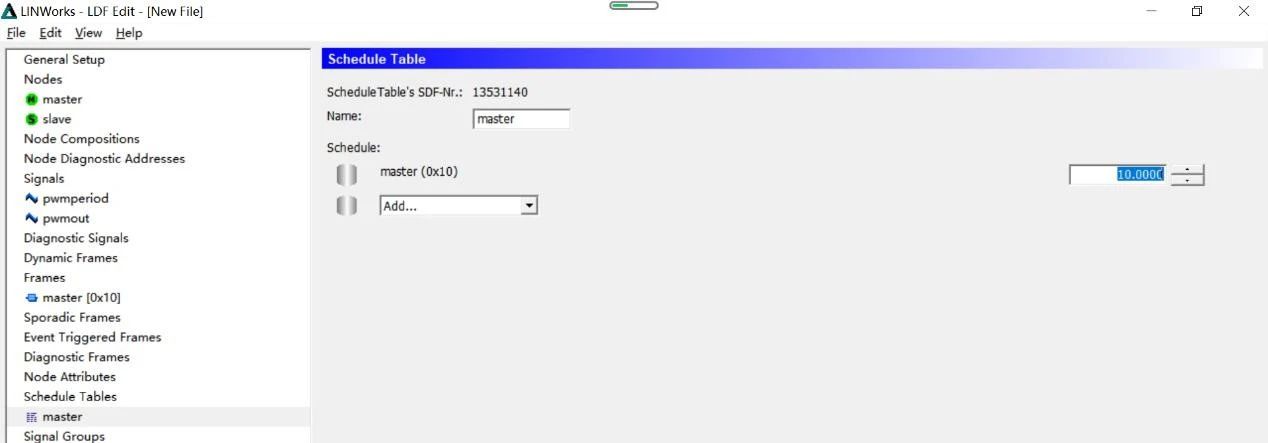

创建调度表：

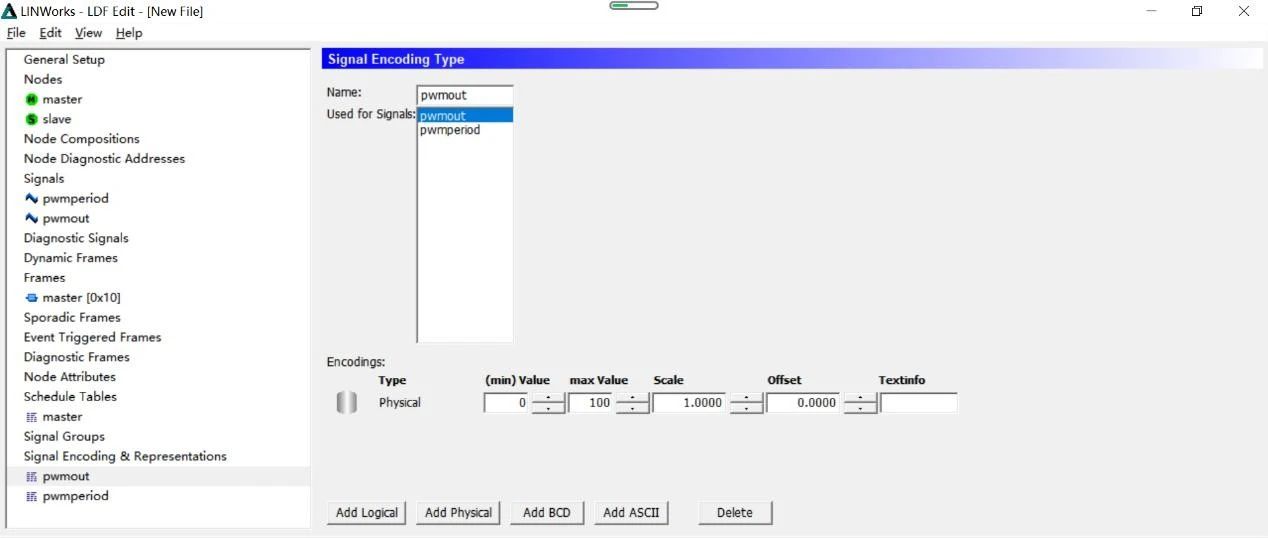

设置LIN报文中信号值与真实值的映射，以及真实值的最大最小值。

当设置好后，保存。

Step 2

创建.sdf文件

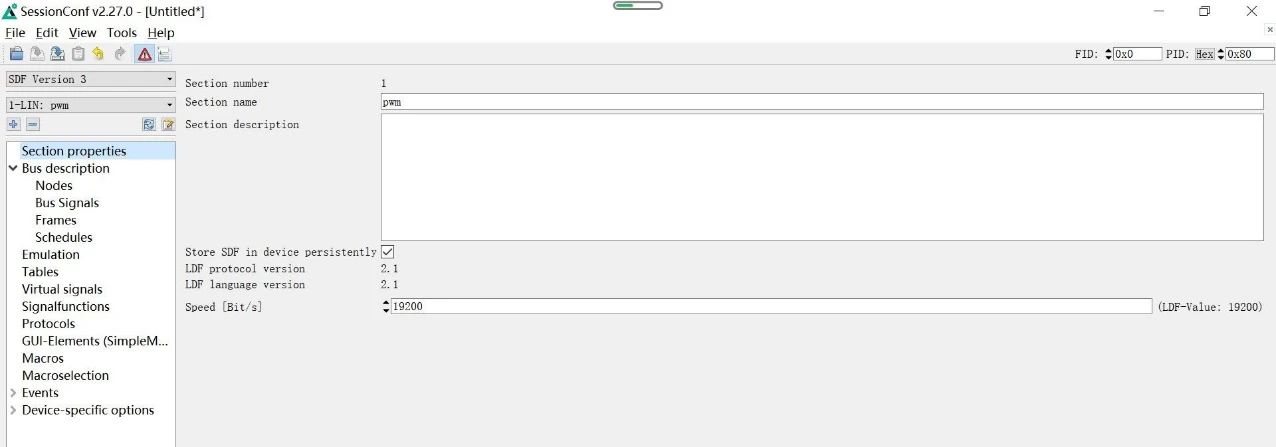

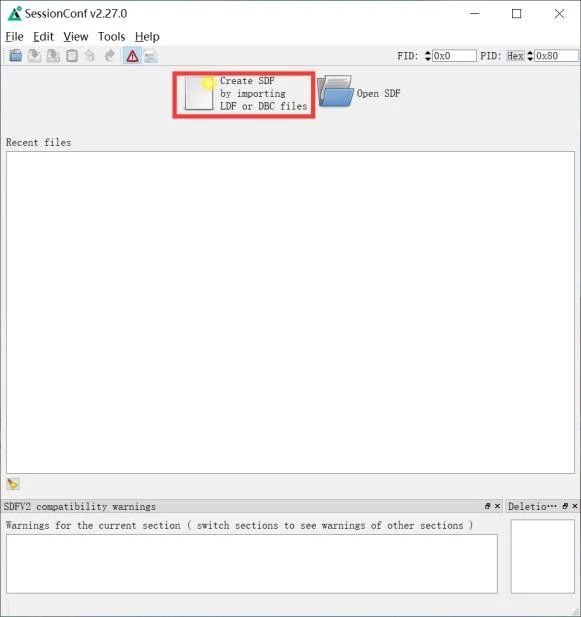

​打开SessionConf软件，点击新建.sdf文件并导入刚新建好的.ldf文件。

如您需要虹科Baby-LIN-RM-III脱机运行，则需要勾选【Store SDF in device persistently】。

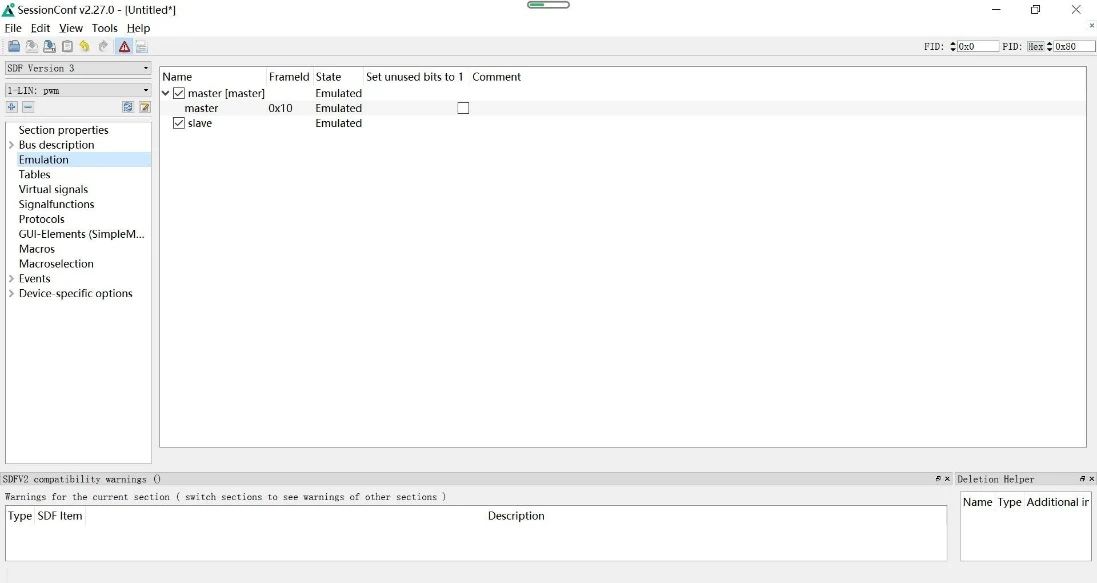

设置虹科Baby-LIN-RM-III模拟主从节点。

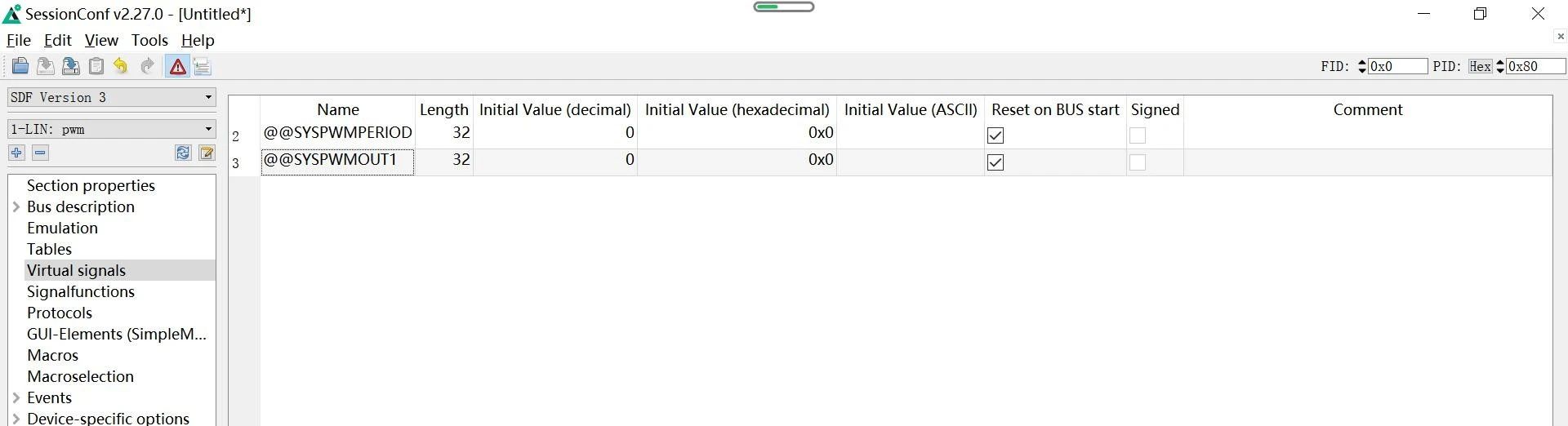

设置用于调用虹科Baby-LIN-RM-III PWM波输出功能的模拟信号，点击【Virtual signals】，在空白处新建，修改好名字后，勾选【Reset on BUS start】。

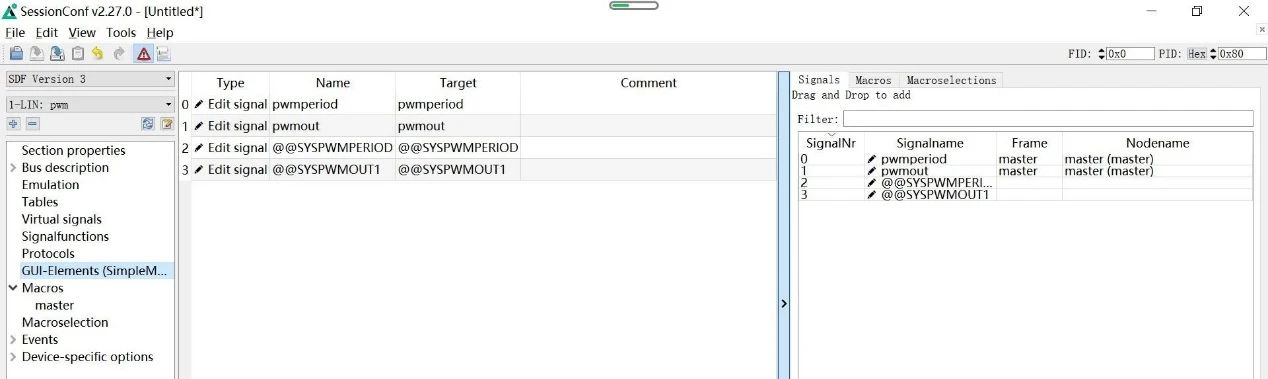

选择上位机所能调整或查看的信号。

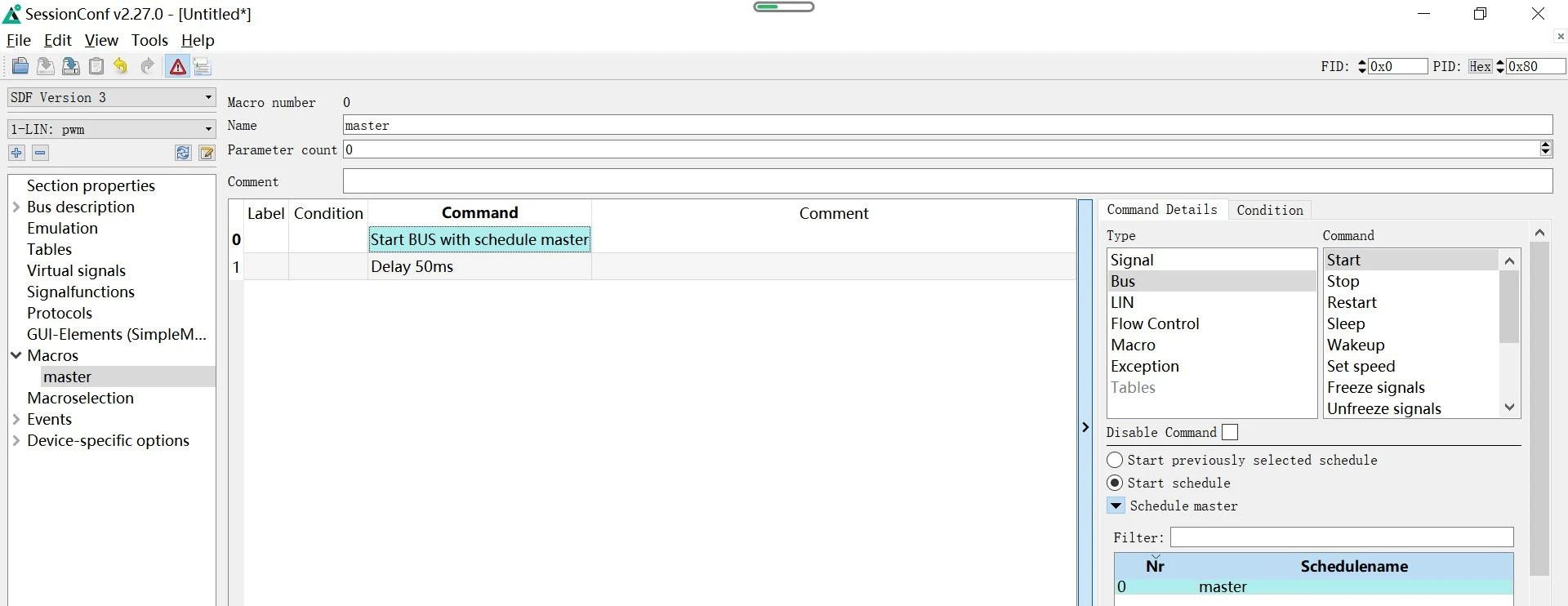

设置宏：

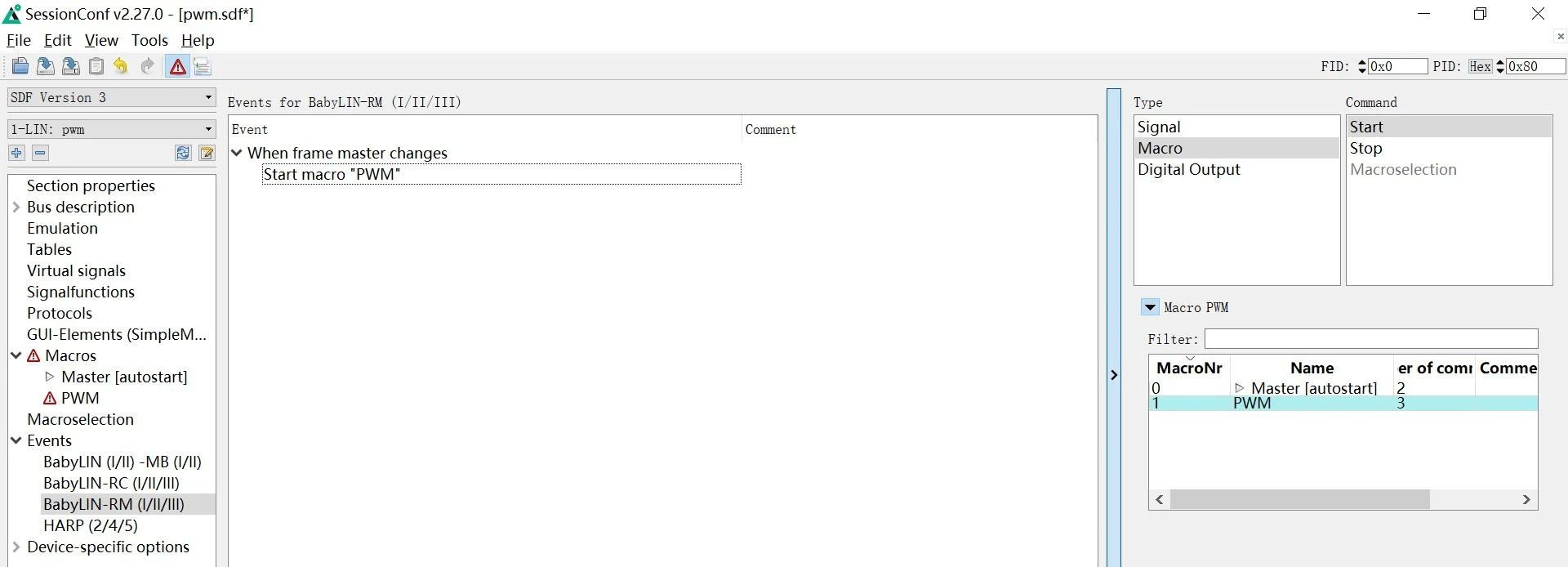

设置事件，每次改变PWM波参数前，需要将pwmout置零。

最后保存.sdf文件。

---

Step 3

实时输出PWM波

 利用上位机输出所需PWM波

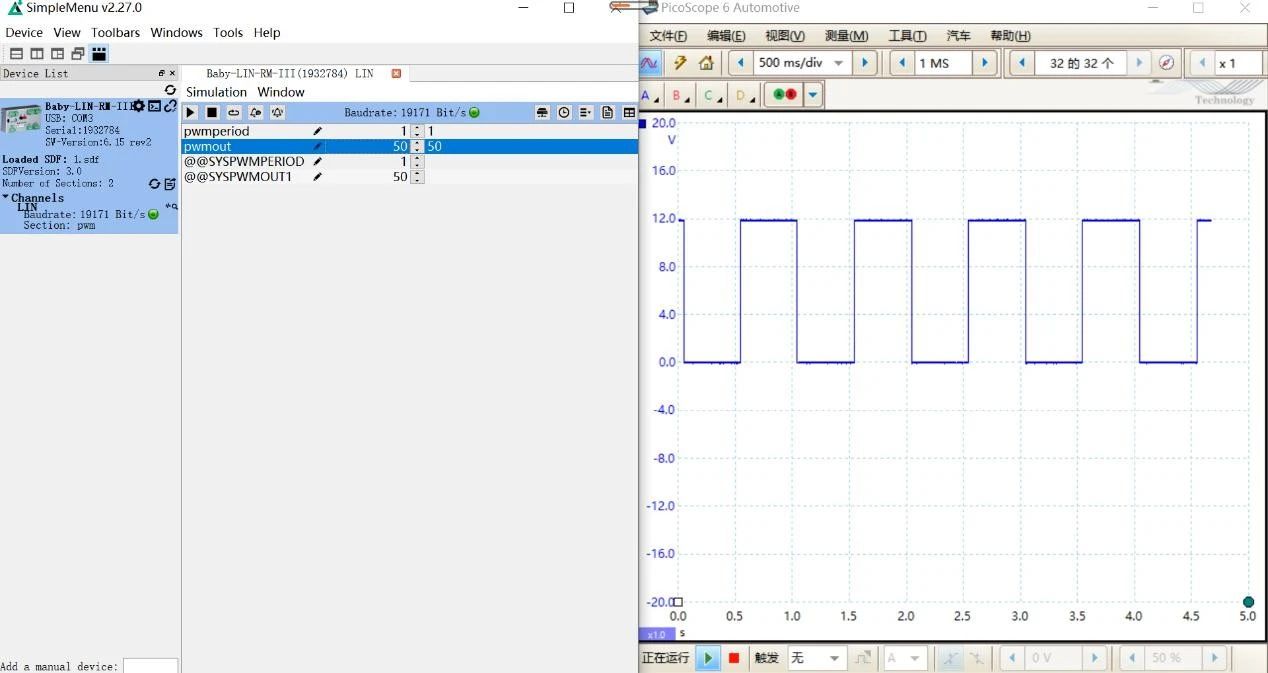

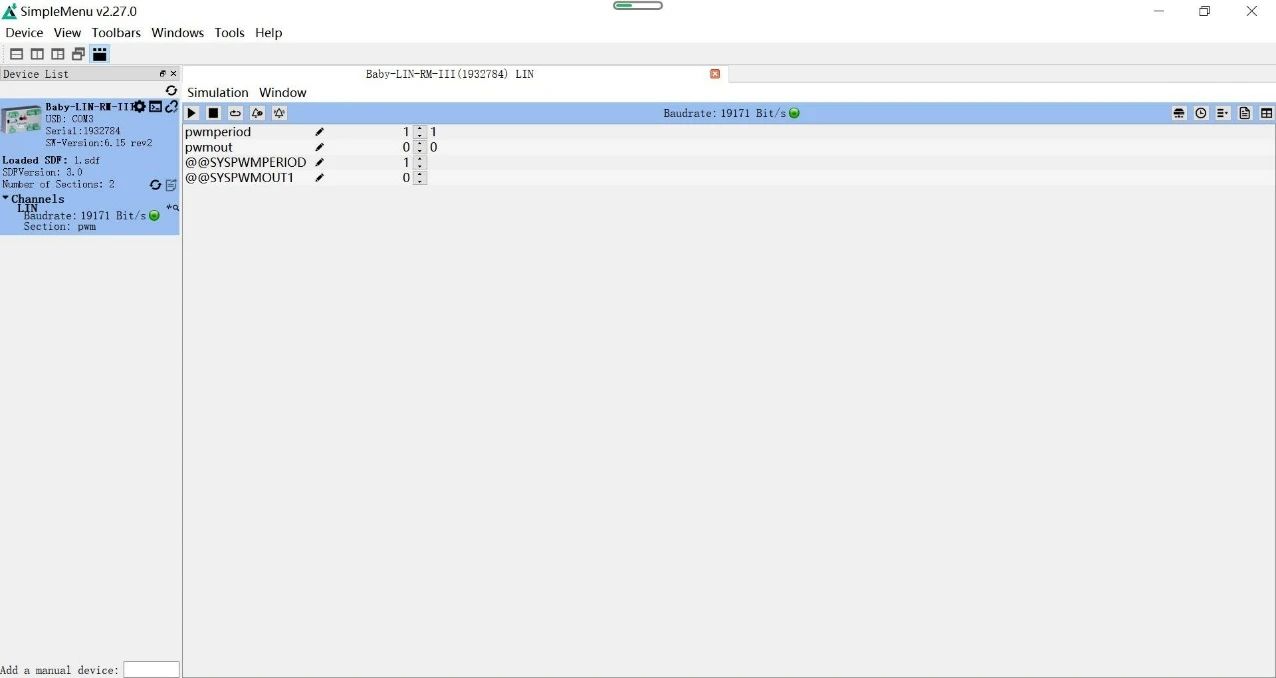

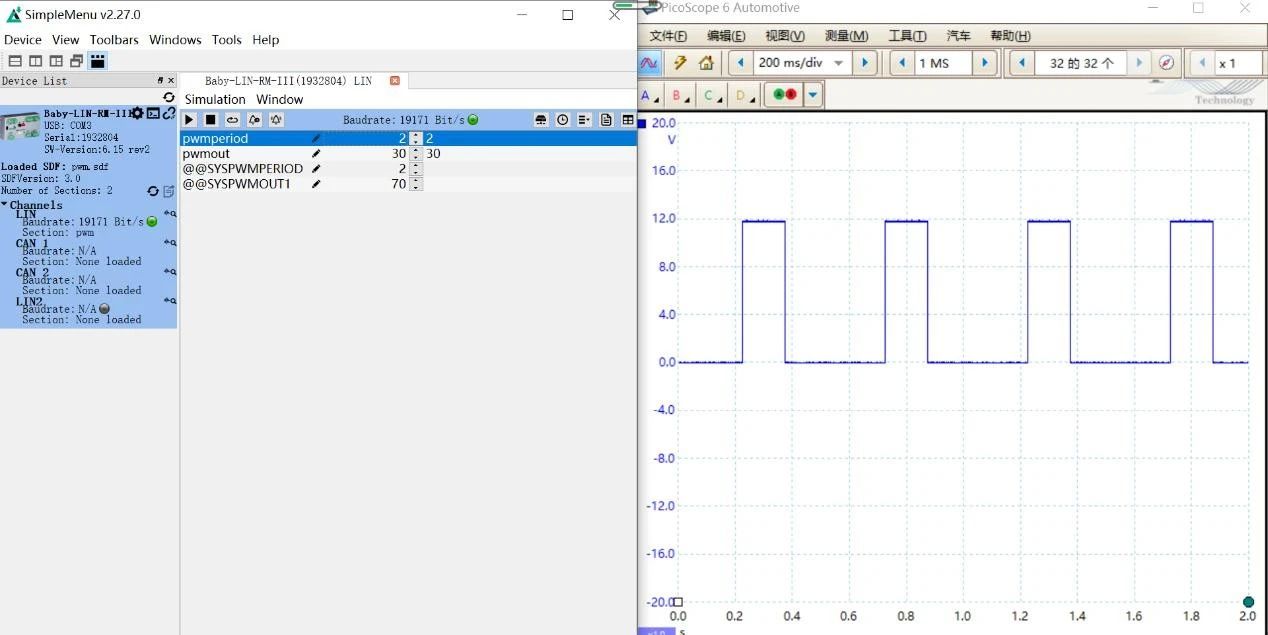

打开Simple Menu软件，找到连接到电脑上的虹科Baby-LIN-RM-III，导入刚新建好的.sdf文件，点击开始键，便能开始仿真，调整pwmperiod和pwmout来获得自己想要的PWM波（这时输出的 PWM波的占空比刚好会是100-pwmout，详见下文）。

 PWM波占空比位置优化

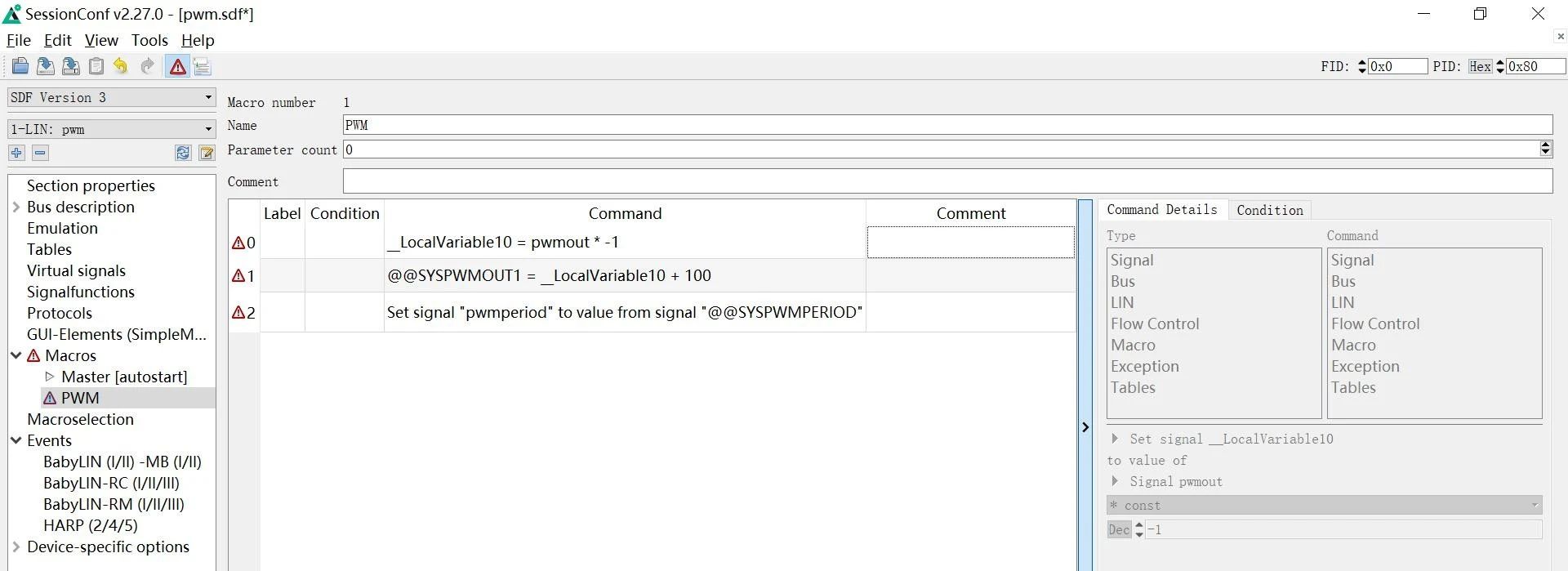

因为我们给O1接了一个上拉电阻，也就是意味着当O1断开时，O1输出高电压，O1接通时，O1输出低电压，所以会导致输出的PWM波的占空比刚好会是100-pwmout，我们可以通过修改报文或修改.sdf文件来获得我们需要的PWM波。

03# 应用场景：这些领域的工程师都在用！

虹科Baby-LIN-RM-III模块支持多节点仿真，可同时模拟主从设备，大幅简化跨系统联调流程，尤其适合复杂项目的前期验证。

车灯系统

支持自适应远近光调节、日间行车灯PWM亮度控制，确保夜间行车安全与能耗平衡。

电机控制

电动车窗、座椅调节、空调风门等直流电机的精准调速，降低噪声与能耗。

雨刮系统

通过雨量传感器信号动态调整刮刷频率，结合PWM波实现平滑启停。

---
