【PZ-ZU5EV-FL-KFB】——璞致/PZ FPGA ZYNQ UltraScale+ 开发板：异构计算与灵活扩展的工业级解决方案

在嵌入式计算与可编程逻辑领域，工程师对开发平台的性能、扩展性、可靠性及开发效率有着极致要求。璞致电子科技（上海）有限公司深耕 SDR 及 ARM/FPGA 技术解决方案十余年，推出的PZ-ZU5EV-FL-KFB 开发板，基于 XILINX ZYNQ UltraScale + 架构，以 “高性能异构计算 + 全接口扩展能力 + 工业化可靠性” 为核心，成为图像处理、工业控制、电力监测等领域的理想开发载体。

核心架构：ARM 与 FPGA 的协同算力引擎

PZ-ZU5EV-FL-KFB 采用ARM+FPGA 异构架构，主控制器选用 XCZU5EV-2SFVC784I，兼具通用计算与可编程逻辑的双重优势：

• 处理核心：4 核 Cortex-A53（主频 1.3GHz）负责复杂操作系统与应用层逻辑，2 核 Cortex-R5（533MHz）专注实时控制任务，满足多场景算力需求；
• 可编程逻辑：集成 256K 逻辑单元、234000 LUTs、117000 触发器及 1248 个 DSP Slices，支持高速信号处理、自定义协议实现及算法加速；

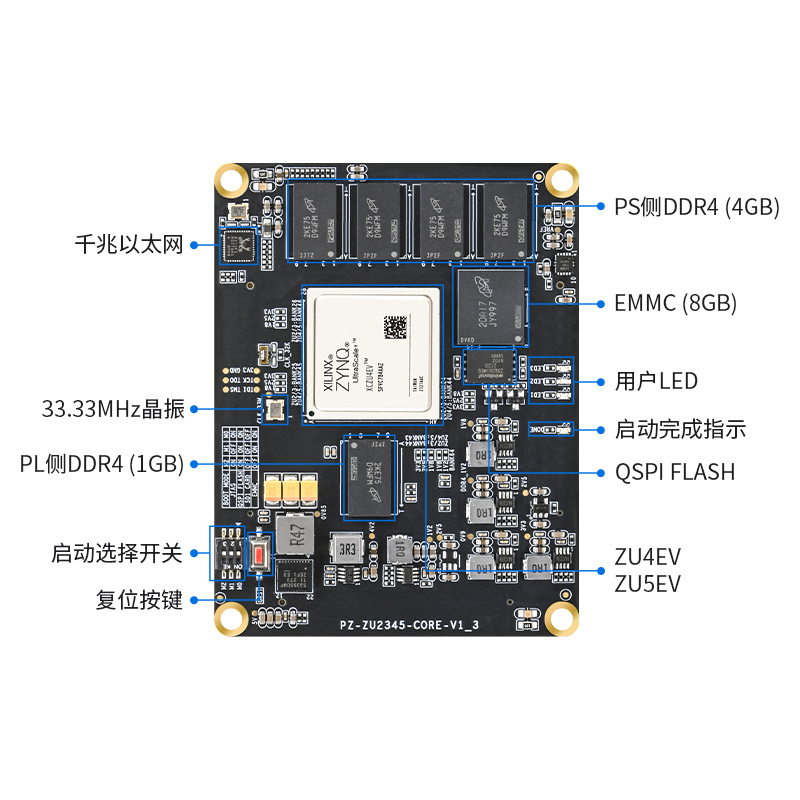

• 存储配置：PS 侧 4GB DDR4（系统内存）、PL 侧 1GB DDR4（高速数据缓存），搭配 8GB EMMC（本地存储）与 256Mb QSPI FLASH（启动与配置存储），实现数据高速流转与稳定存储。

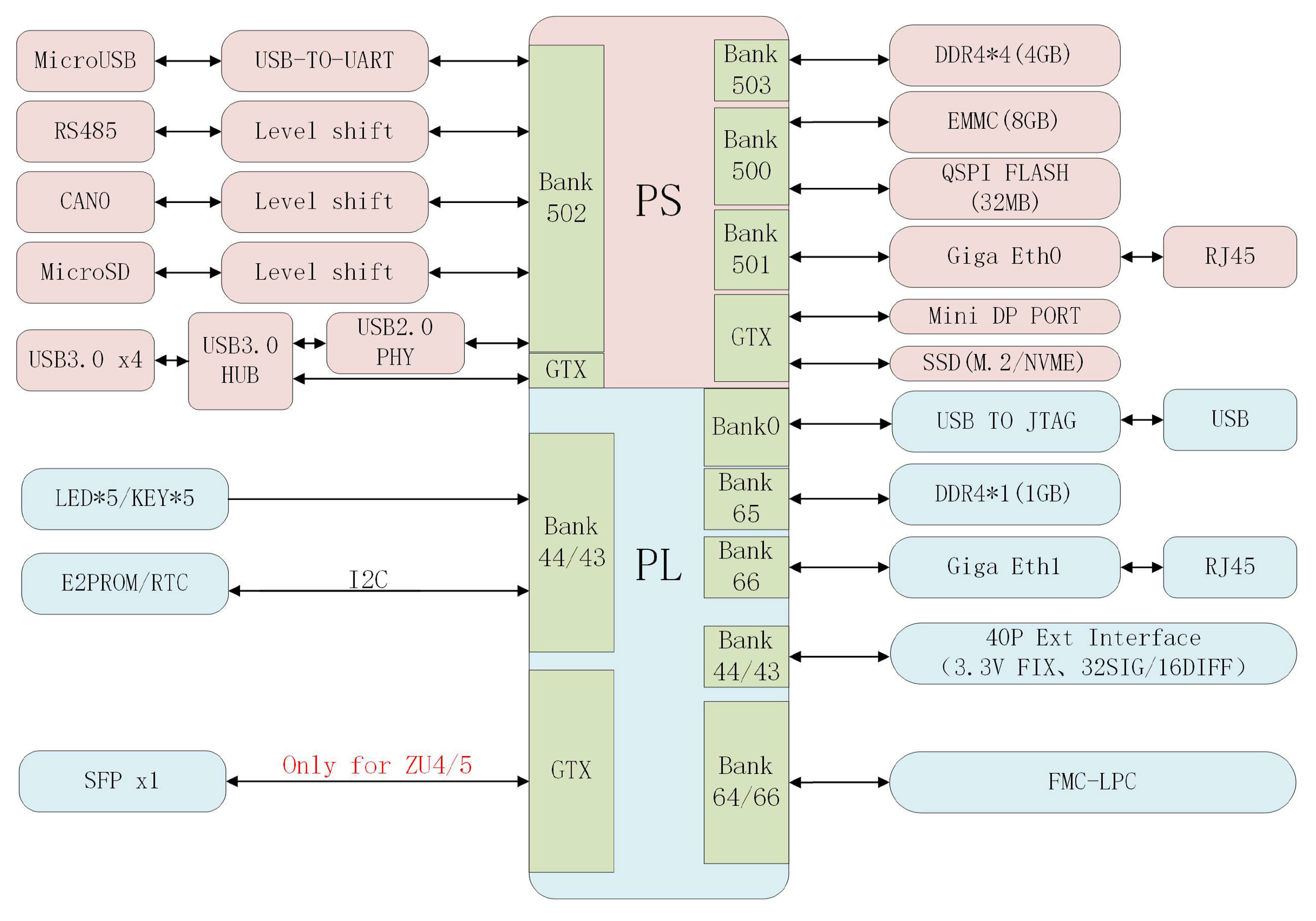

接口与扩展：全场景需求的无缝覆盖

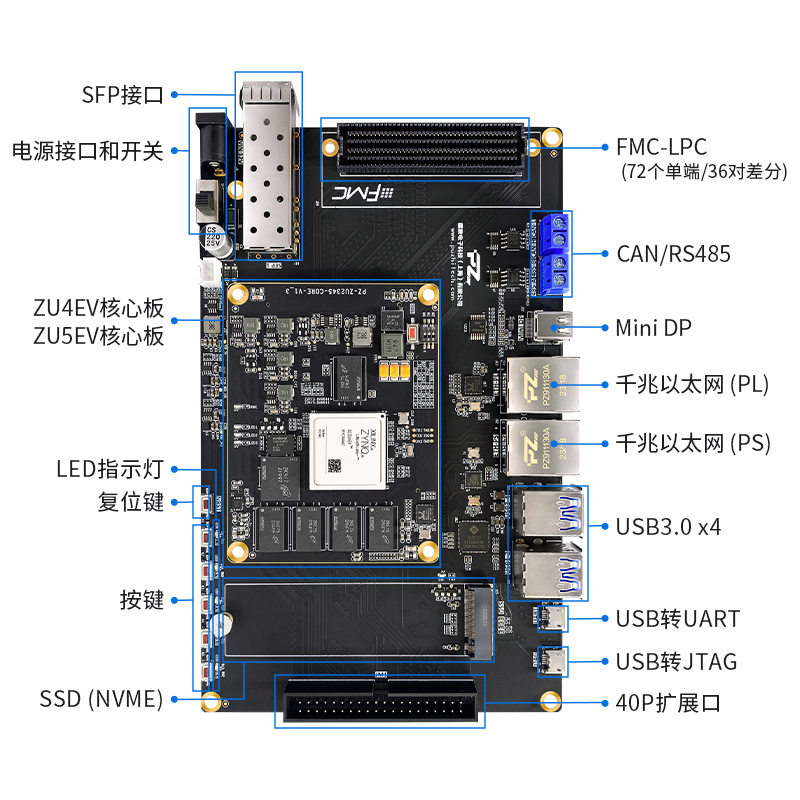

开发板预留丰富工业级接口，兼顾通用与专用场景：

• 工业总线：集成 UART、RS485、CAN 接口，直接对接工业传感器、执行器及总线网络；
• 高速通信：双千兆以太网（PS 侧负责系统通信，PL 侧支持自定义协议加速）、SFP 光口（光纤传输）、USB3.0（4 路高速外设连接），满足大数据量传输需求；
• 显示与交互：Mini DP 接口支持高清图像输出，搭配 5 路用户 LED 与 5 路按键，便于状态监控与调试；
• 扩展生态：通过 FMC-LPC 接口兼容璞致全系列 FMC 子卡（如高速 ADC AD9643、DAC AD9767、USB3.0 CYUSB3014 等），40P 扩展口支持 AD/DA、双目摄像头、LCD 等模块，实现 “开发板 + 专项方案” 的快速部署。
•

• 开发支持：从原型到量产的全流程工具链

  针对工程师开发效率需求，PZ-ZU5EV-FL-KFB 提供全栈开发支持：

• 工具兼容：支持 Xilinx Vivado（FPGA 逻辑开发）、SDK（嵌入式软件开发）、PetaLinux（Linux 系统定制），无缝对接行业主流工具链；
• 例程资源：内置 17 项 FPGA 逻辑实验（如 DDR4 控制、高速 ADC 采集）、21 项 SDK 实验（如 CAN 通信、AXI-DMA 数据传输）、8 项 PetaLinux 实验（如 NVME 存储读写），及 9 项 FMC 子卡专题例程，覆盖核心功能验证与场景化开发；
• PYNQ 支持：兼容 PYNQ 框架，通过 Python 调用 FPGA 加速 IP，降低算法验证门槛，适合快速原型开发；
• 资料服务：所有开发资料（手册、例程、原理图）通过百度网盘提供，技术客服提供 1 对 1 支持，加速项目落地。

应用场景：技术落地的多元实践

凭借强大性能与扩展能力，PZ-ZU5EV-FL-KFB 已广泛应用于：

• 工业控制：基于 FPGA 的实时控制算法与 ARM 的系统管理结合，适配智能制造生产线、机器人控制；
• 机器视觉：通过双目 OV5640 方案实现立体视觉，搭配 PL 侧 DDR4 高速缓存与 Mini DP 显示，用于缺陷检测、视觉定位；
• 电力监测：结合高速 ADC 子卡采集电网信号，FPGA 实时处理数据，ARM 分析并上传结果，满足电力系统暂态信号监测需求；
• 智能 AI：利用 FPGA 加速神经网络推理，搭配摄像头与显示模块，实现边缘端 AI 视觉应用（如人脸识别、目标追踪）；
• SDR（软件定义无线电）：基于 FPGA 的信号调制解调与 ARM 的协议处理，适配无线通信原型验证。
