Field II 超声相控阵成像系列1——复合平面波成像(更正)


       超声平面波成像仅一次发射就可以获取整个感兴趣区域图像信息，且具有较高的帧频，但由于发射声场不聚焦，图像对比度和分辨率降低。为了提高成像质量，可以通过发射若干个不同角度的平面波，进行相干叠加以提高成像质量。

      此处以Field II软件仿真相控阵的复合平面波成像。

图1 相控阵成像空间坐标

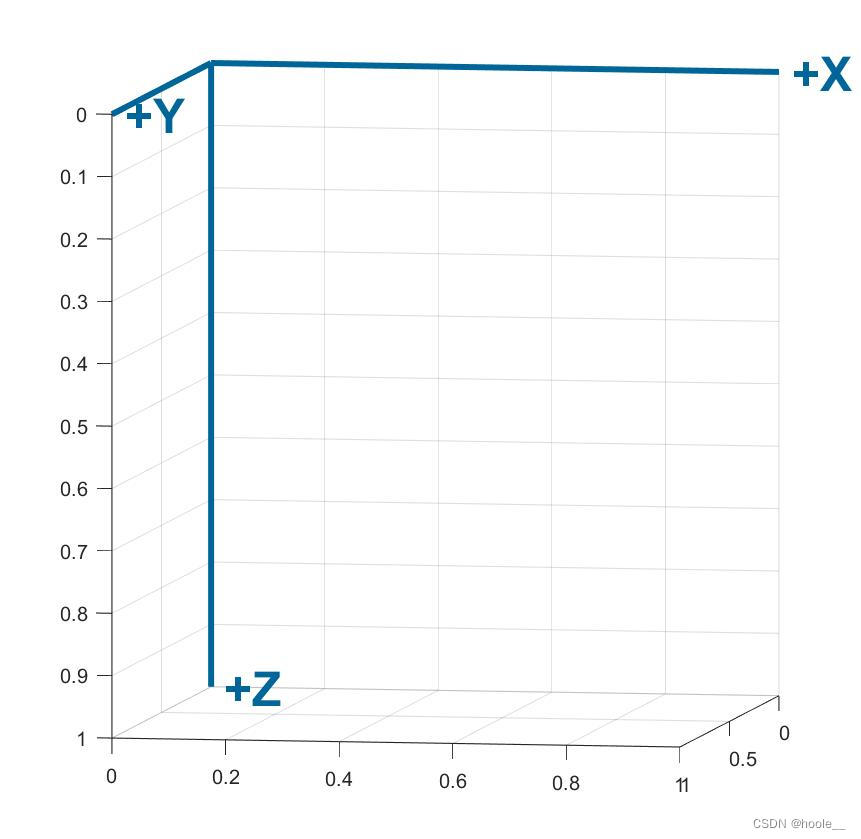

       图1为相控阵成像的成像空间坐标，X轴代表成像的Lateral方向，沿换能器阵列；Z轴代表Axial方向，与超声传播方向平行；Y轴代表Elevation方向。

 图2 偏转角度平面波示意图

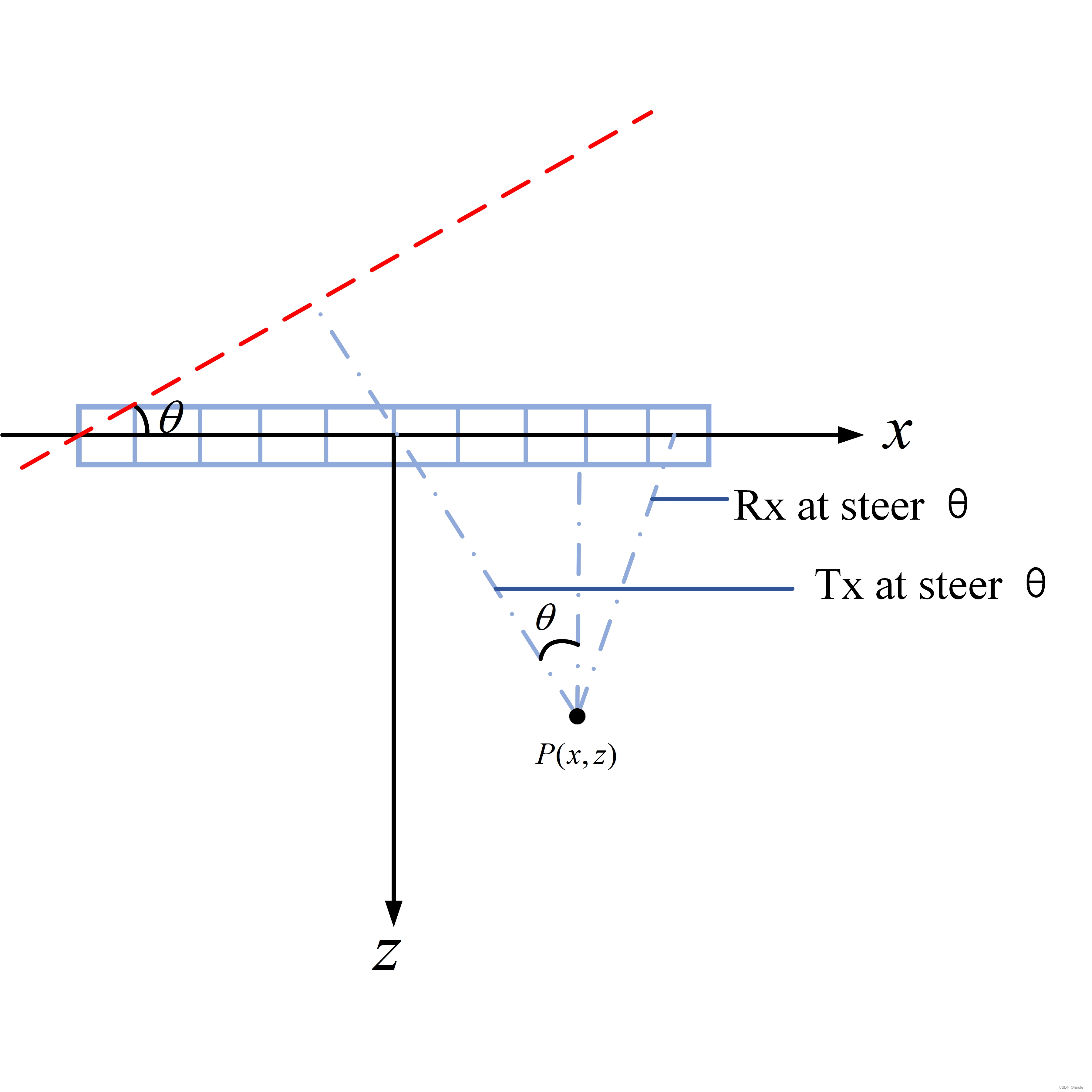

      图2为相控阵平面波偏转发射的示意图，对于无偏转角度，可使各阵元发射延时全为0，对于偏转发射（包括正常发射）延时计算为：

tx_d=pitch*[0:number_of_ele-1]*sin(steer);

    偏转角度表示为负往左偏转，角度为正往右偏转。

    在波束合成中时，采用最常用的延时叠加算法，延时由两部分构成发射延时Tx 和接收延时Rx ，在成像过程中需要减去起始采样时间tstart，在实际工程中tstart可以代表波束合成参数准备时间、声束在透镜中传播时间等，最终成像的延时表示为：

delay_t=Tx+Rx-tstart;

Tx=(z(k)*cos(TXangle) + (x(k)+ halfaper)*sin(TXangle))/c; % TX distance

Rx = (sqrt((xT-x(k)).^2 + z(k).^2))/c; % RX distance

 halfaper = sign(TXangle)*xT(end);

    其中tstart可有Field II中 calc_scat_multi 函数提供, c为声速，[x(k),z(k)] 为像素点坐标。xT为换能器阵元坐标。

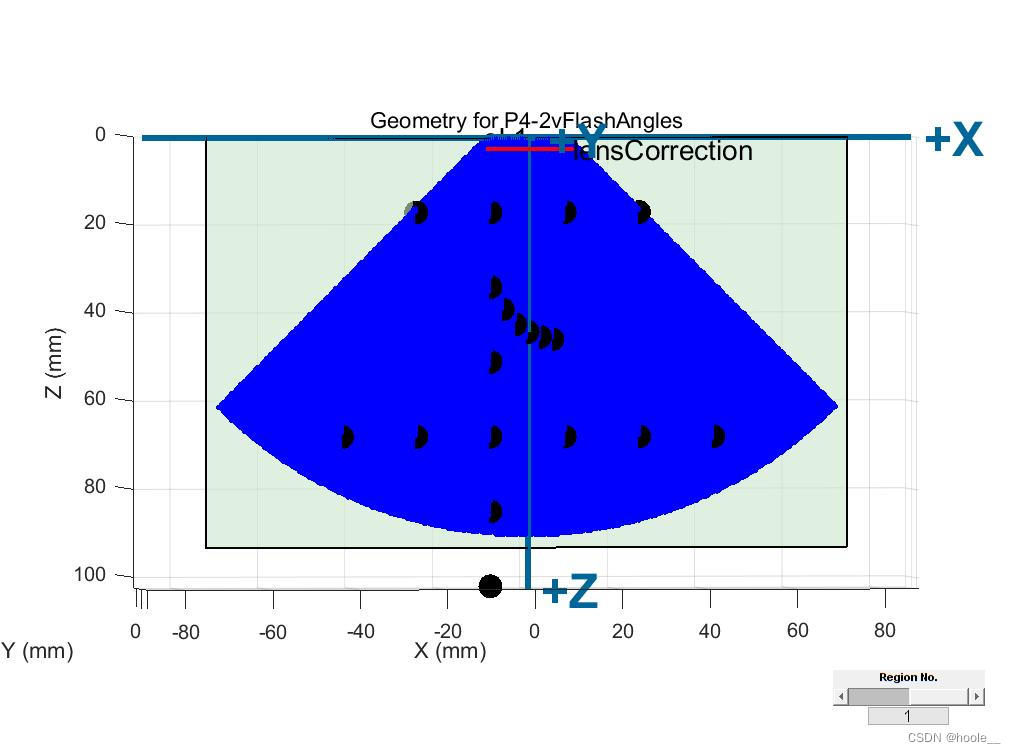

    需要注意的是相控阵成像是成像区域为扇形区域，并非矩形区域，如下图所示，因此在做延时叠加时，需要将极坐标系转化为笛卡尔坐标系。

仿真程序

1. 参数设置

%% specify trans parameters
trans.name='P7-4';
trans.fc=6e6;
trans.numele = 64;
trans.width =136.9e-6; % width in mm
trans.pitch = 171.1e-6;   % Spacing between elements in mm.
trans.kerf=trans.pitch-trans.width;
trans.heigh=14e-3;
trans.elevationFocus =60e-3; % nominal elevation focus depth from lens on face of transducer (spec)
trans.focus=[0 0 100e6]/1000;
trans.ElementPos = trans.pitch*(-((trans.numele-1)/2):((trans.numele-1)/2));
trans.c=1540; % speed of sound
xT=trans.ElementPos;

2.设置相控阵成像视角，成像深度，偏转角度

userset.theta = -pi/4;
userset.fs=100e6; % sampling frequency
userset.dep1=0e-3; % image start depth
userset.dep2=40e-3; % image end depth
userset.lat1=trans.ElementPos(1); %image start lateral position
userset.lat2=trans.ElementPos(end); %imade end lateral position
userset.angrange=20;
userset.angnum=21;

 3 设置阵元激励以及脉冲响应

%% generate TX array
emit=xdc_linear_array(trans.numele,trans.width,trans.heigh,trans.kerf,3,10,trans.focus);
% generate RX array
rcv=xdc_linear_array(trans.numele,trans.width,trans.heigh,trans.kerf,3,10,trans.focus);
%% set implse response
impulse=sin(2*pi*trans.fc*(0:1/userset.fs:2/trans.fc));
impulse_response=impulse.*hanning(max(size(impulse)))';
xdc_impulse(emit,impulse_response);  %set emit aperture impulse response
xdc_impulse(rcv,impulse_response);
%% set exciting of TX array
excitation=sin(2*pi*trans.fc*(0:1/userset.fs:2/trans.fc)); %set excitation
xdc_excitation(emit,excitation);  %set emit aperture excitation
%% set frequency of sampling
set_sampling(userset.fs)

4 生成仿真数据

Angles= Anglearange(userset.angrange,userset.angnum);
for i=1:userset.angnum

    txsteer=Angles(i);
    %%
    tx_d=plane_wave_delayt(trans,txsteer);

    xdc_apodization(emit,0,ones(1,trans.numele));
    xdc_apodization(rcv,0,ones(1,trans.numele));
    xdc_center_focus(emit,[0 0 0]);
    xdc_focus_times(emit,0,tx_d);
    xdc_focus_times(rcv,0,zeros(1,trans.numele));
%% set point target
 point_pos=[
                -2 0 10;
                2 0 10;
                -2 0 15;
                2 0 15;
                -2 0 20;
                2 0 20;
                -2 0 25;
                2 0 25;
                -2 0 30;
                2 0 30;
                -2 0 35;
                2 0 35;]/1000;

    point_amp=20*ones(1,max(size(point_pos)));
    [v_temp,tstart(i)]=calc_scat_multi(emit,rcv,point_pos,point_amp');
    rf_data(1:max(size(v_temp)),:,i)=v_temp;
end

5.波束形成

[xx,zz]=ImageRegion(userset.lat1,userset.lat2,userset.dep1,userset.dep2);
x=xx(Region.idx);
z=zz(Region.idx);
rf=hilbert(rf_data);
dasdata = zeros(size(xx,1),size(xx,2),userset.angnum);
tic
for ii=1:userset.angnum

    rf_an=rf(:,:,ii);
    TXangle = Angles(ii);
    halfaper = sign(TXangle)*xT(end);
%% Do Imaging

        dTX = z*cos(TXangle) + (x+ halfaper)*sin(TXangle); % TX distance
        dRX = sqrt((xT-x).^2 + z.^2); % RX distance
        tau = (dTX + dRX) / trans.c; % TX+RX travel time
        tau=dTX+dRX-tstart(ii);
        dasdata(:,:,ii)=das(rf_an,tau,trans)


end

5 成像

migSIG1=sum( dasdata,3);
FrameData = abs(migSIG1);
f1 = figure;
imagesc(X*1000,Z*1000,20*log10(FrameData/maxd),[-60,0]);colorbar;
colormap gray;
axis image

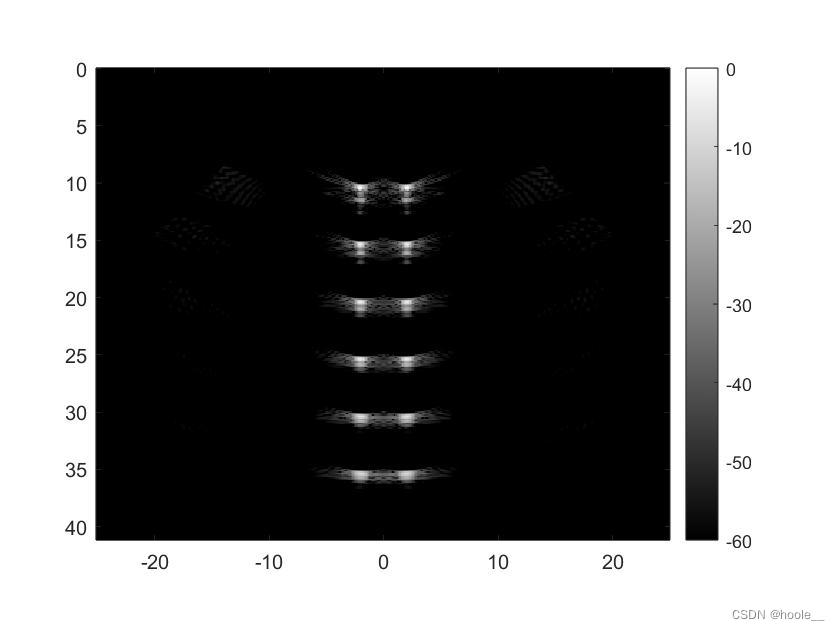

6 结果
