程序烧录失败90%的原因，其实是这些

程序烧录失败90%的原因，其实是这些

烧录失败，是每个嵌入式开发者绕不过去的“心魔”。今天我们一口气把问题说清楚，让你以后一烧一个准！

---

🎯 你是否经历过这些场景？

• “为啥我按下下载键就卡死了？”

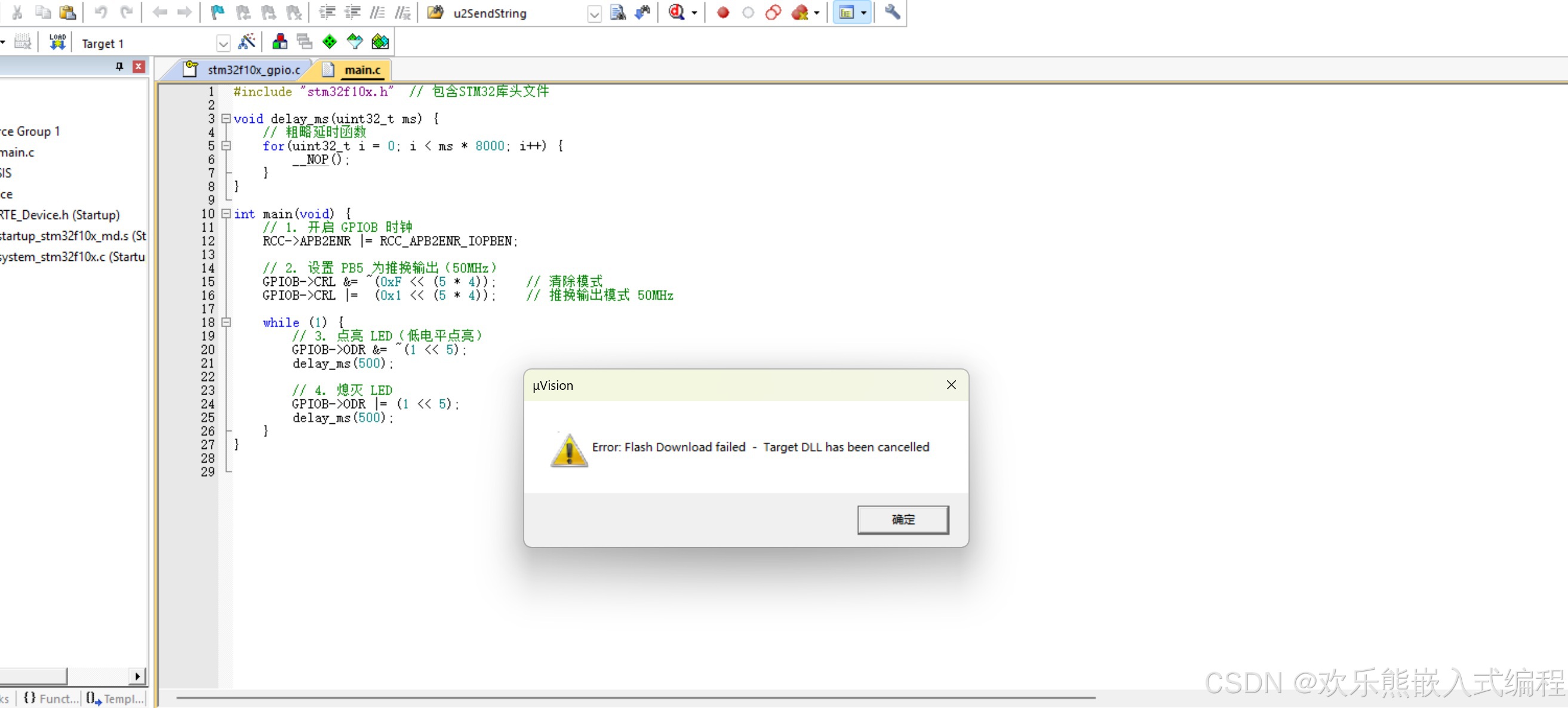

• “它明明连接成功，结果提示 Flash error？”
• “昨天还能烧，今天突然不行了？”

别急，你不是一个人！程序烧录失败的锅，真不是你电脑的“运气”问题，而是……一堆小细节捣乱了！

---

🔧 一图速览：烧录失败的最常见原因分类

程序烧录失败主要分为三大类：
├── 硬件问题（接线、电源、引脚）
├── 软件设置（烧录器驱动、下载参数）
└── 操作疏忽（没进下载模式、忘了上电）

---

✅ 最常见的10个“背锅侠”

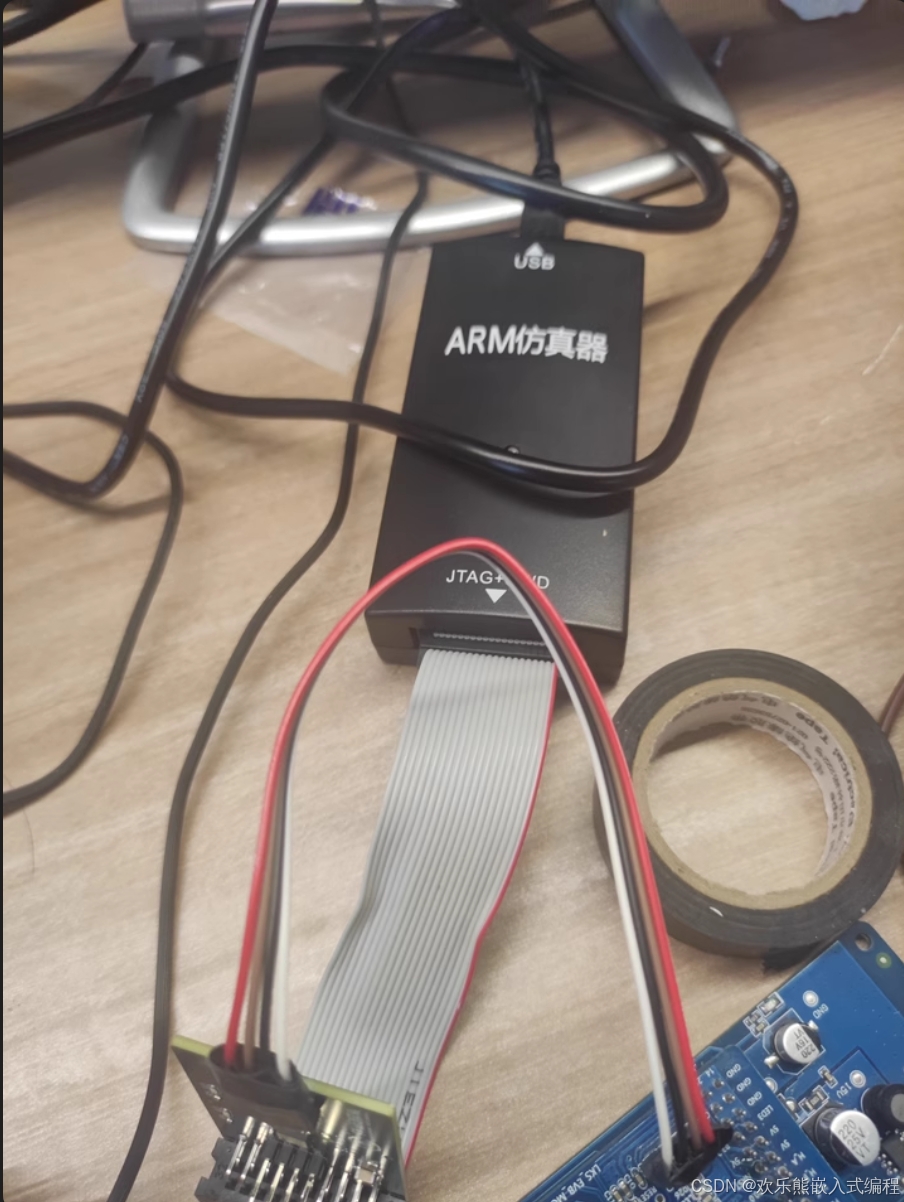

1️⃣ 烧录线接反（TX↔RX或SWDIO↔SWCLK接错）

新手经典翻车点：你以为你接好了，结果 TX 对 TX，RX 对 RX……烧录器一脸懵。

• UART下载：TX要接MCU的RX，RX接MCU的TX
• SWD下载：SWDIO↔SWDIO，SWCLK↔SWCLK，不能反！

2️⃣ GND 没接！

别笑，地线不接，信号全靠“玄学”。

• 烧录器和目标板一定要共地（GND连一起）
• 有时看着接好了，其实杜邦线虚焊，建议用万用表测一下阻值

3️⃣ 没进下载模式（比如 BOOT0 没拉高）

你按下“下载”按钮，MCU却还在运行程序——那当然烧不进去！

举个例子：

MCU	下载模式操作
STM32F1	BOOT0拉高，重启
ESP32	IO0接地，上电进入
EFR32	默认支持SWD，但部分需进入Boot模式

建议开发时加入一个“强制下载模式”的按键方案，别指望程序自己“配合烧写”。

4️⃣ 烧录器驱动没装 / 版本冲突

Windows 下驱动问题超常见：

• CH340 驱动没装：串口都没出现
• ST-Link 驱动太老：烧录一直超时
• J-Link 有多个版本同时装：冲突到你哭

建议：

• 使用官网最新版驱动
• 避免多个烧录器混装
• 在设备管理器中确认是否识别成功

5️⃣ 烧录参数设置错（地址、速度）

你用 J-Flash 烧录，却手滑选错芯片型号？

你用 Keil 下载，却写错 Flash 起始地址？

结果嘛：烧不进去 / 烧进去也跑飞。

建议：

• 芯片型号确认三遍（STM32F103C8 ≠ STM32F103CB）
• 烧录软件的 offset/size 设置要和目标芯片一致
• 下载速度不要贪快，先从默认速度测试

6️⃣ 电源不足或不稳定

你用 USB 给开发板供电，却又拖了一堆模块（OLED、WIFI模块、传感器）——烧录时压根供不上电！

• 使用稳压的 DC 电源 或 电源模块
• USB3.0接口通常电流更高
• 如果用 ST-Link 的供电引脚，请注意供电能力有限

建议：烧录时断开高功耗模块，先“安安静静”地烧个程序进去。

7️⃣ 程序把烧录引脚占用了

你上一次写了个“超级闪灯程序”，用 GPIO 把 SWD 引脚“变灯控”，结果下次烧录直接懵逼。

解决办法：

• 启用“读保护解除”重新恢复下载能力
• STM32可进ISP/UART模式重新刷Bootloader
• 开发初期慎用下载口的引脚

8️⃣ Flash损坏或已写保护

芯片的 Flash 被你“不小心”写成了只读模式，或者存储寿命到了，烧录当然失败。

• 查看是否开启了 RDP（Read Protection）
• 使用擦除功能清空 Flash 内容
• 替换芯片试试（尤其是二手的 / 淘来的）

9️⃣ 串口工具/Keil/IAR/J-Flash 被占用

烧录器只认一个“主人”——如果后台有别的程序（串口助手、ST-Link Utility）占着它，它就罢工了。

建议：

• 烧录前关闭所有串口工具
• 检查是否有多个 IDE 同时运行占线

🔟 烧录线/转接头接触不良

插了一年没动的杜邦线，内部早氧化了。手一碰就断，一烧就挂。

建议：

• 更换优质杜邦线
• 使用排针 + 焊接代替插拔
• 烧录座用久了也要清灰保养

---

💡 进阶小技巧：自查思路五步法

1. 看：设备是否被识别？驱动是否正常？
2. 测：电源是否稳定？GND是否连接？
3. 换：换线换端口换烧录器排除硬件故障
4. 简：使用最简单的程序测试（比如LED闪烁）
5. 查：查看 IDE 错误提示/Log 日志分析

---

✅ 写在最后：烧录失败不可怕

烧录失败，并不意味着芯片坏了、大限已至。

90% 的问题都可以靠冷静+排查解决！

所有嵌入式老鸟都经历过“烧不进去”的抓狂时刻，
真正牛的开发者，能稳稳查出问题，一次次修好它。

---
