路网密度计算

计算原理：

路网密度=单位网格内路网的长度/单位网格面积

已有数据：

1.内蒙古分县区行政边界矢量数据

2.内蒙古路网分布数据

在ARCGIS实现过程：

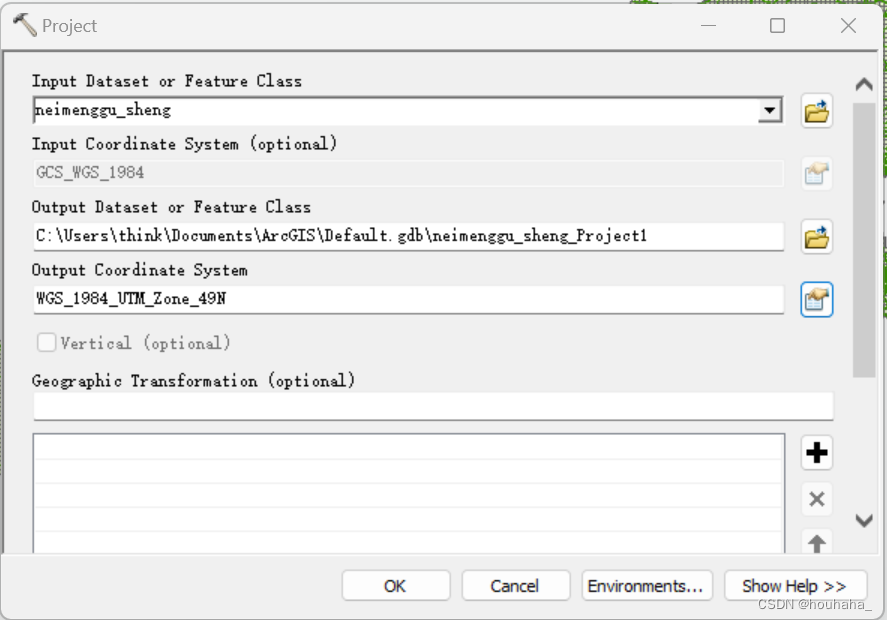

1.利用【数据管理——投影与转换工具——矢量——投影】给只有地理坐标系的两个图层定义投影，注意：地理坐标系转换为投影坐标系用【投影】工具，而不是【定义投影】工具，投影类型为WGS1984 UTM-49N。

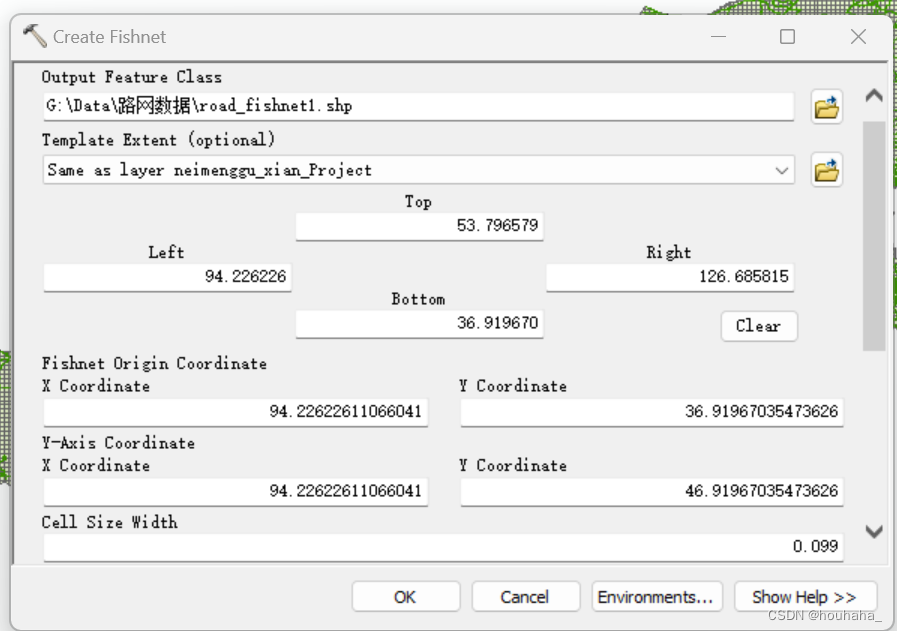

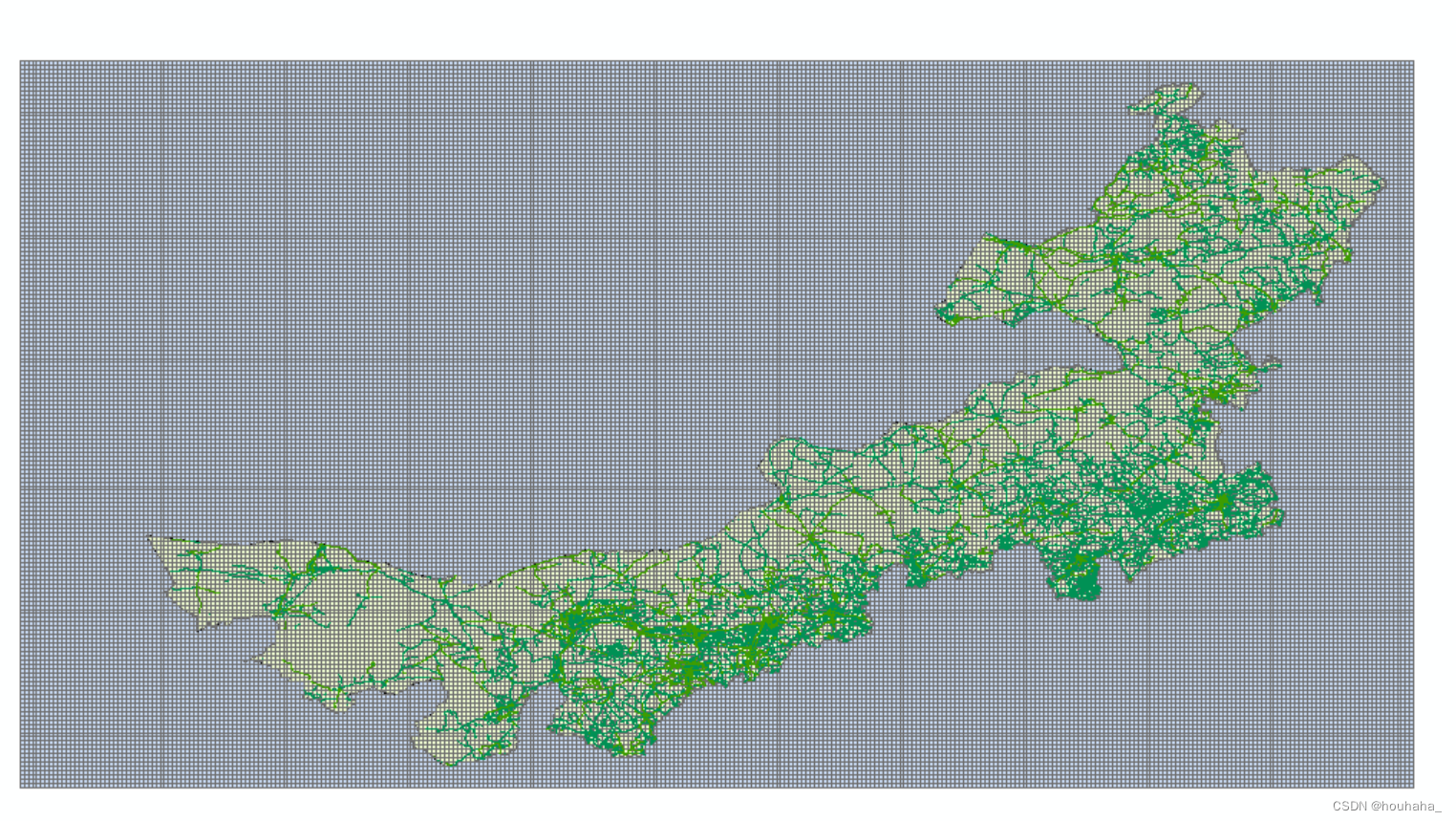

2.创建渔网：【数据管理——sampling——create fishnet】，定义分辨率为0.099°（0.1°）。

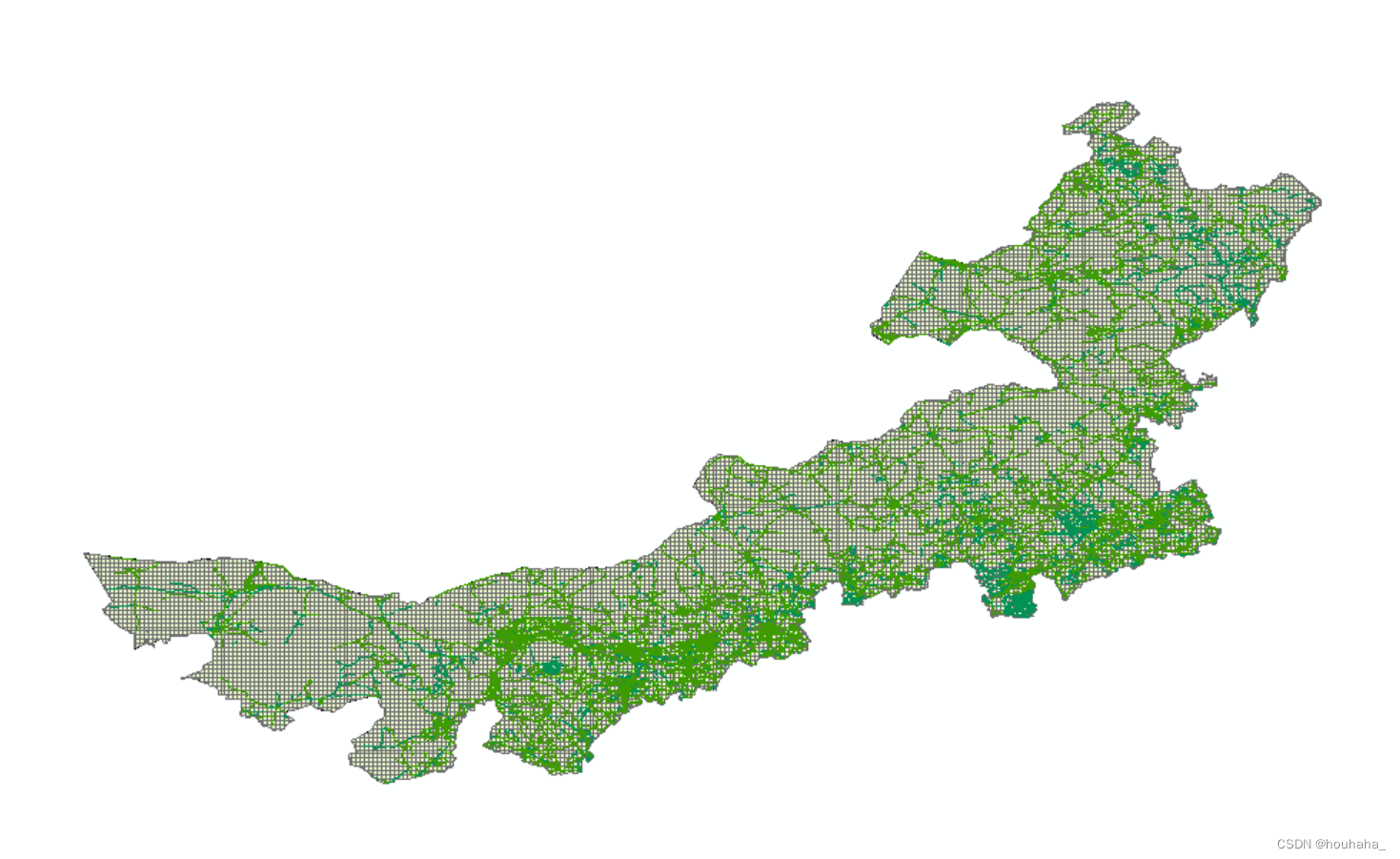

3.按照内蒙古行政边界裁剪：【Analysis——clip】，得到：

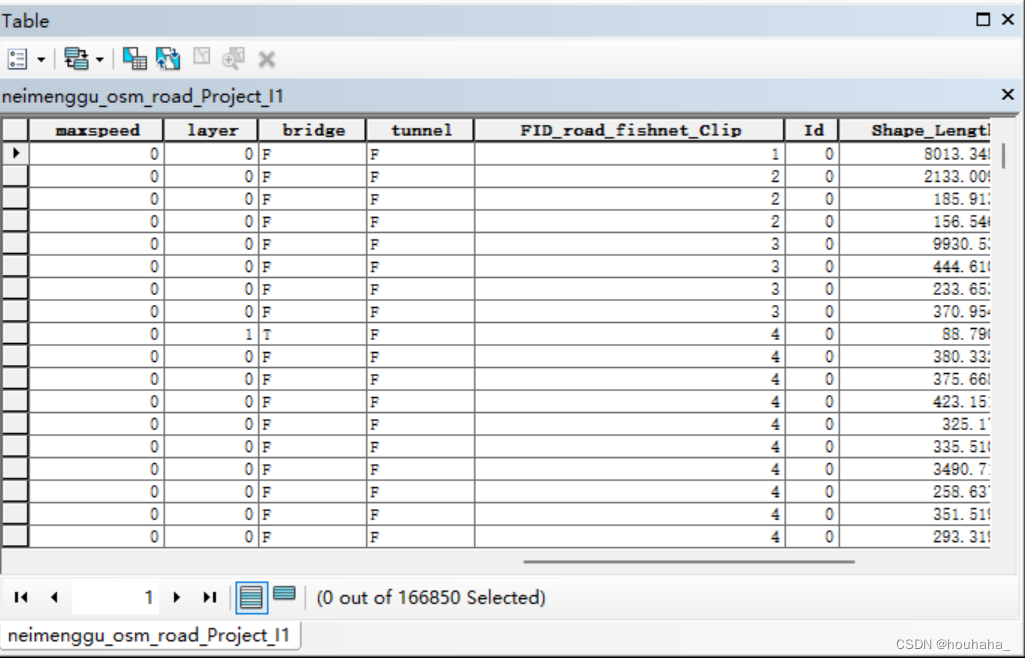

4.将路网按渔网进行分割：【Analysis Tools——Overlay——Identity】

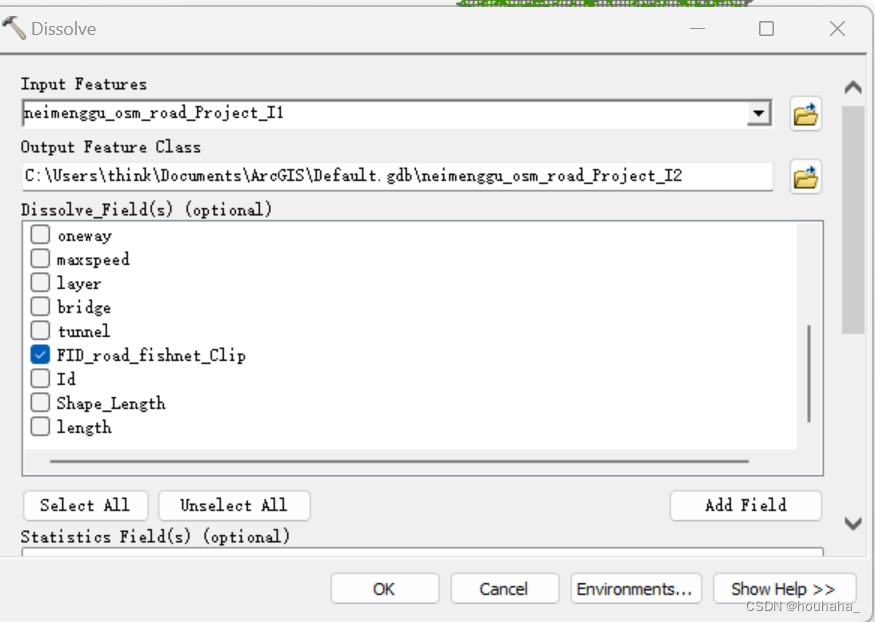

5.按照fish的id进行字段合并：【geoprocessing——dissolve】

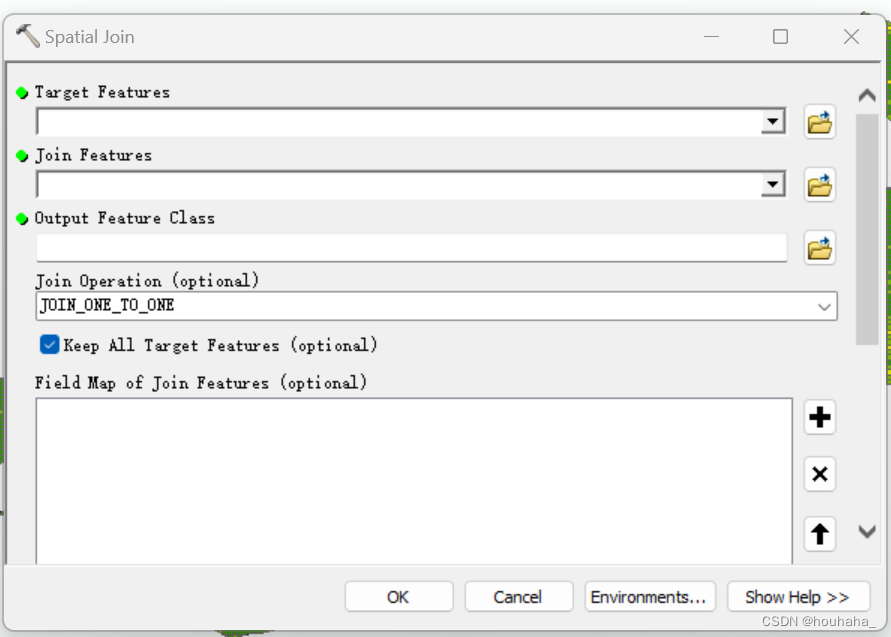

6.将空间属性连接到渔网上 ：【Analysis——Overlay——Spatial Join】

 目标要素：创建的渔网

连接要素：路网折线要素

field map：对于属性length右击选择连接规则为sum

最后连接规则选择为Intersect

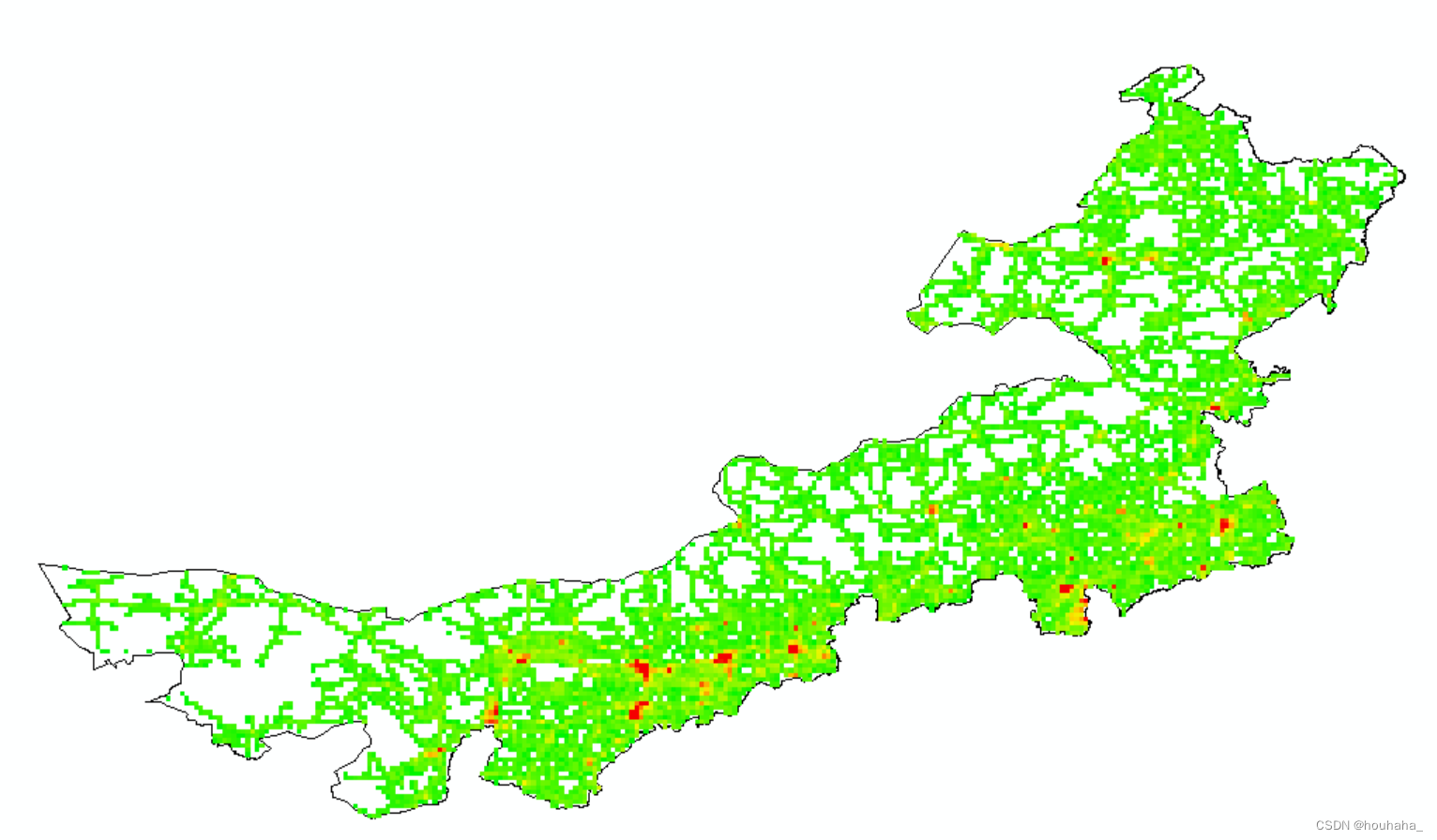

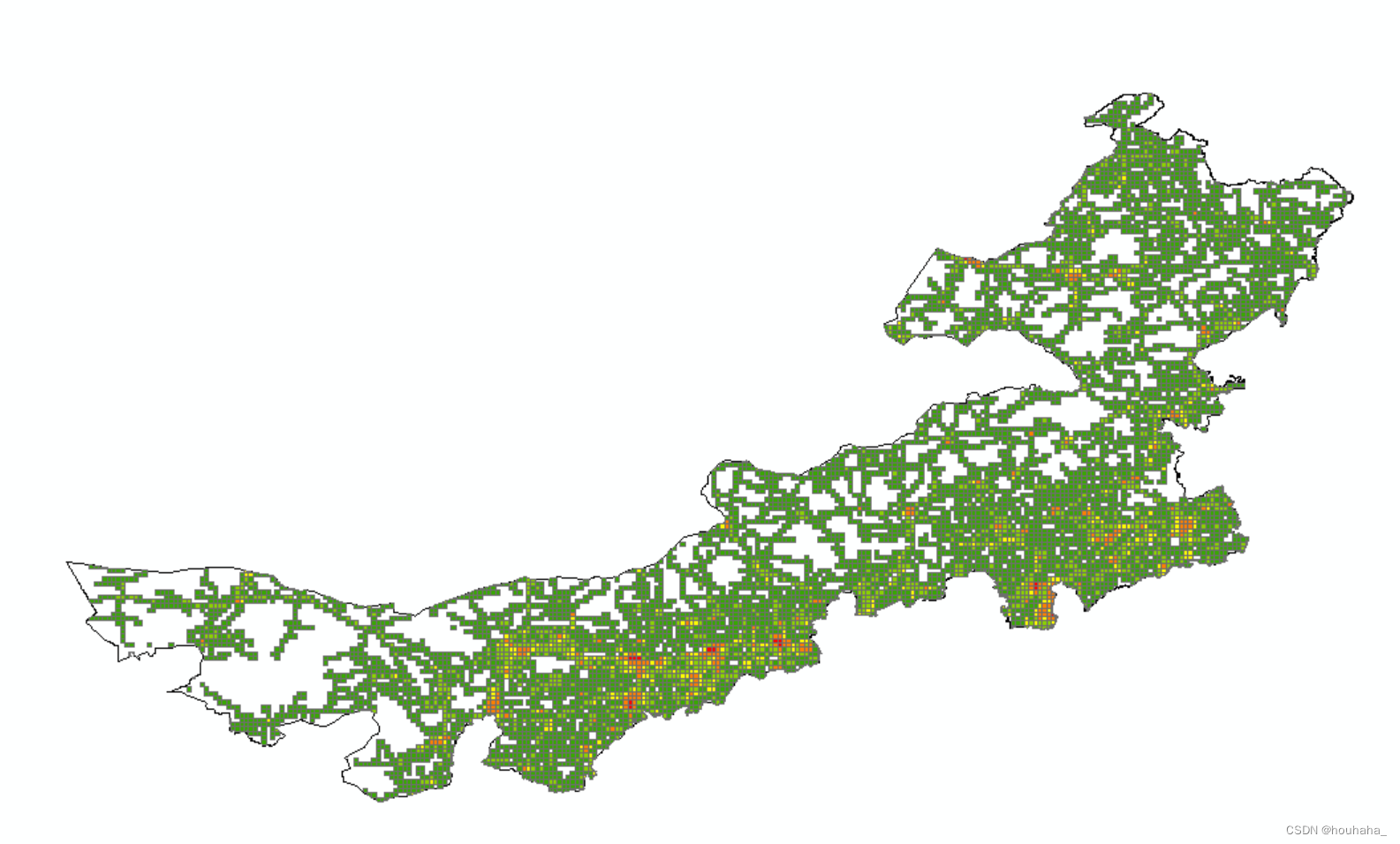

7.给渔网定义空间投影为WGS UTM 49N，计算每个渔网网格的面积，然后用每个网格的length/area得到路网密度

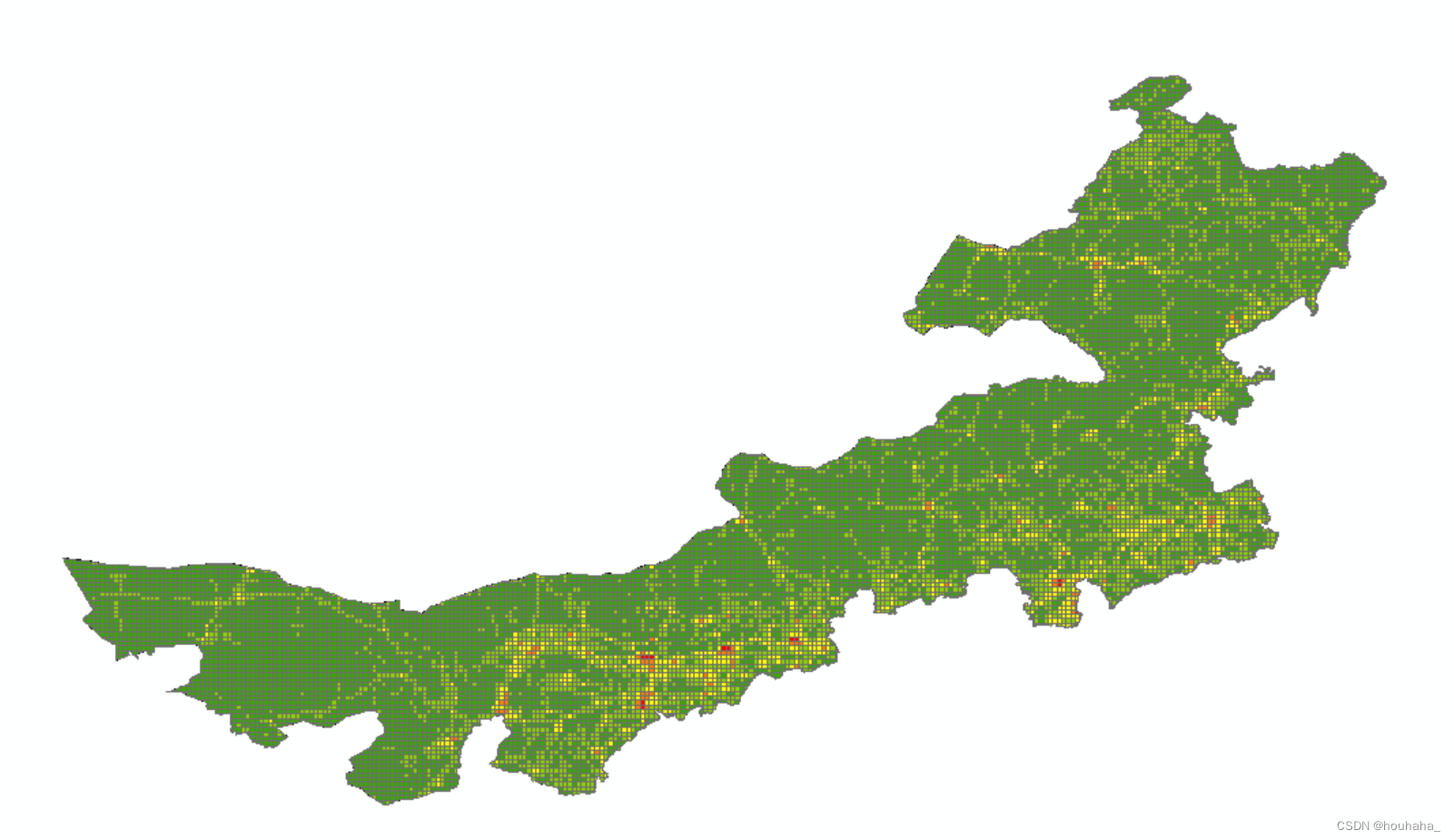

转为栅格：
