5G NR PBCH之PBCH负载生成

        本节主要介绍PBCH中PBCH负载的生成过程。

1. 前情提要：

        物理广播信道（PBCH：Physical Broadcast Channel），为5G NR协议中使用的下行物理信道，主要用于通过广播的方式向所有用户（UE，User Equipment）发送全局信息。它能够为用户提供系统的基本信息，以便用户可以确定系统的频率范围、小区ID、帧结构等信息，从而可以正确地接收和解码其他物理信道。

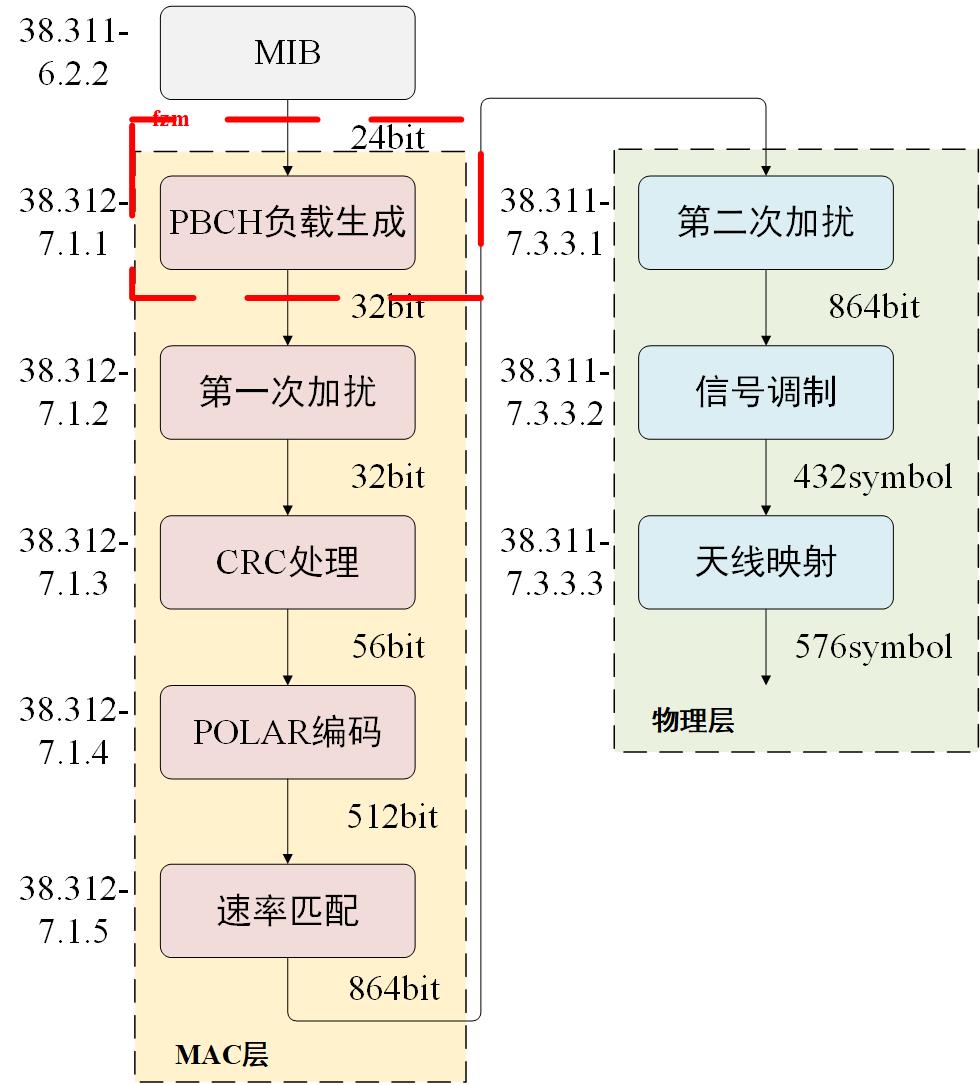

        PBCH主要用于初始接入阶段，其数据的主要处理流程为：MIB→PBCH负载生成→第一次加扰→CRC处理→POLAR编码→速率匹配→第二次加扰→信号调制→天线映射。PBCH处理流程如下图所示。

2. PBCH负载生成：

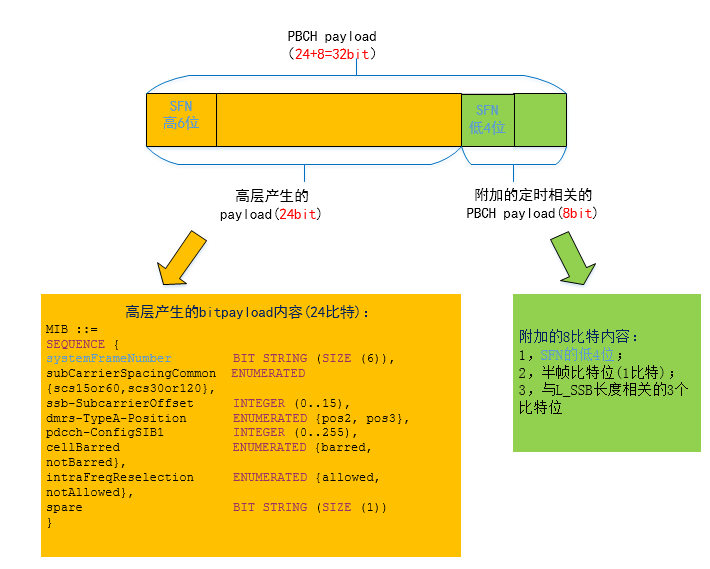

        PBCH负载生成过程中，将在获取的24bit MIB数据后面，额外增加8bit与定时相关的信息。这二者共同组成32bit的PBCH负载。PBCH负载生成主要分为2部分：PBCH数据生成、交织。首先，将根据规则，利用MIB及SSB等信息计算8bit信息，并附于24bit的MIB信息之后，共同组成32bit数据；其后，根据PBCH负载的交织规则，对32bit数据进行交织，完成32bit的PBCH负载的生成。PBCH负载如下图所示。[38.212-7.1.1]

        令MIB数据长度为，则MIB中24bit数据可表示为。则PBCH负载数据长度表示为，即PBCH负载中32bit数据可表示为。由于前文已经介绍了MIB中24bit的定义，本节中仅介绍后8bit(即)数据的定义。各bit位定义如下：

• (4bit)，表示系统帧号(SFN，System Frame Number)的低4位(高位在前，即分别为4th，3rd，2nd，1st)，需要注意的是，SFN地高6位已在MIB中给出；
• (1bit)，为半帧指示位，当为0时表示前半帧，为1时表示后半帧；
• 可分4种情况：
  • 当=10时，(对应FR1频段)

序号	位数	描述
1		kssb最高位bit(其余低4位已位于MIB中)
2		保留位
3		SSB索引最高位bit

• 当=20时，(对应FR1频段)

序号	位数	描述
1		kssb最高位bit(其余低4位已位于MIB中)
2		SSB索引最高位bit，即5th
3		SSB索引次高位bit，即4th

• 当=64时，(对应FR2频段)

序号	位数	描述
1		SSB索引最高位bit，即6th
2		SSB索引次高位bit，即5th
3		SSB索引第三高位bit，即4th

• 当=4或8时，(对应FR1频段)

序号	位数	描述
1		kssb最高位bit(其余低4位已位于MIB中)
2		保留位
3		保留位

        =64的第25~32位各bit说明如下图所示。

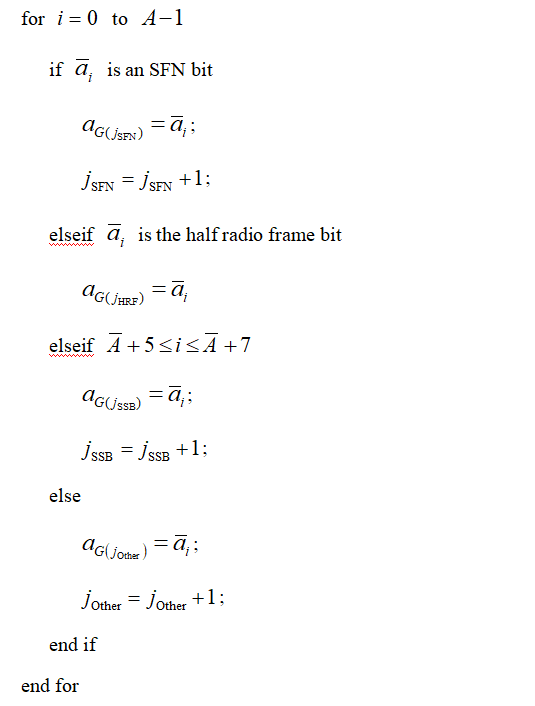

根据38.212-7.1.1，交织规则如下：

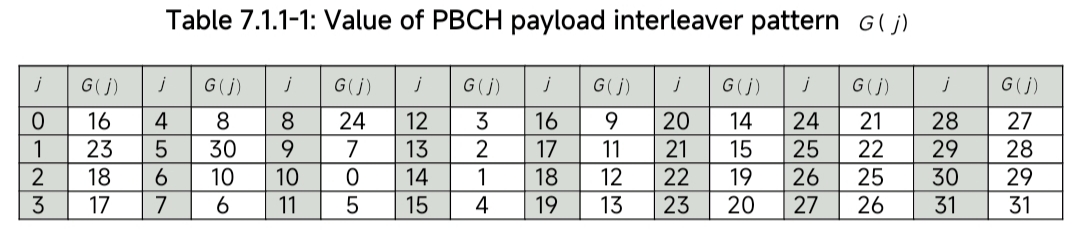

其中，，，，。所用到的PBCH负载交织表如下图所示。

        经交织获得32bit的PBCH负载数据后，下一步将对该数据进行扰码处理。

【补充知识：

• 加扰与交织的区别：

        加扰：通过使bit数据与伪随机序列进行异或运算，使信号随机化，提高安全性和频谱效率。加扰操作将改变bit值，但不改变原本位置，且不改变数据长度。

        交织：通过重新排列bit数据的位置，使原本相邻的bit分散至不同位置，增强纠错能力。交织操作将改变bit位置，但不改变原本数值，且不改变数据长度。】
