本节主要介绍PBCH中第一次加扰的过程。

1. 前情提要：

物理广播信道（PBCH：Physical Broadcast Channel），为5G NR协议中使用的下行物理信道，主要用于通过广播的方式向所有用户（UE，User Equipment）发送全局信息。它能够为用户提供系统的基本信息，以便用户可以确定系统的频率范围、小区ID、帧结构等信息，从而可以正确地接收和解码其他物理信道。

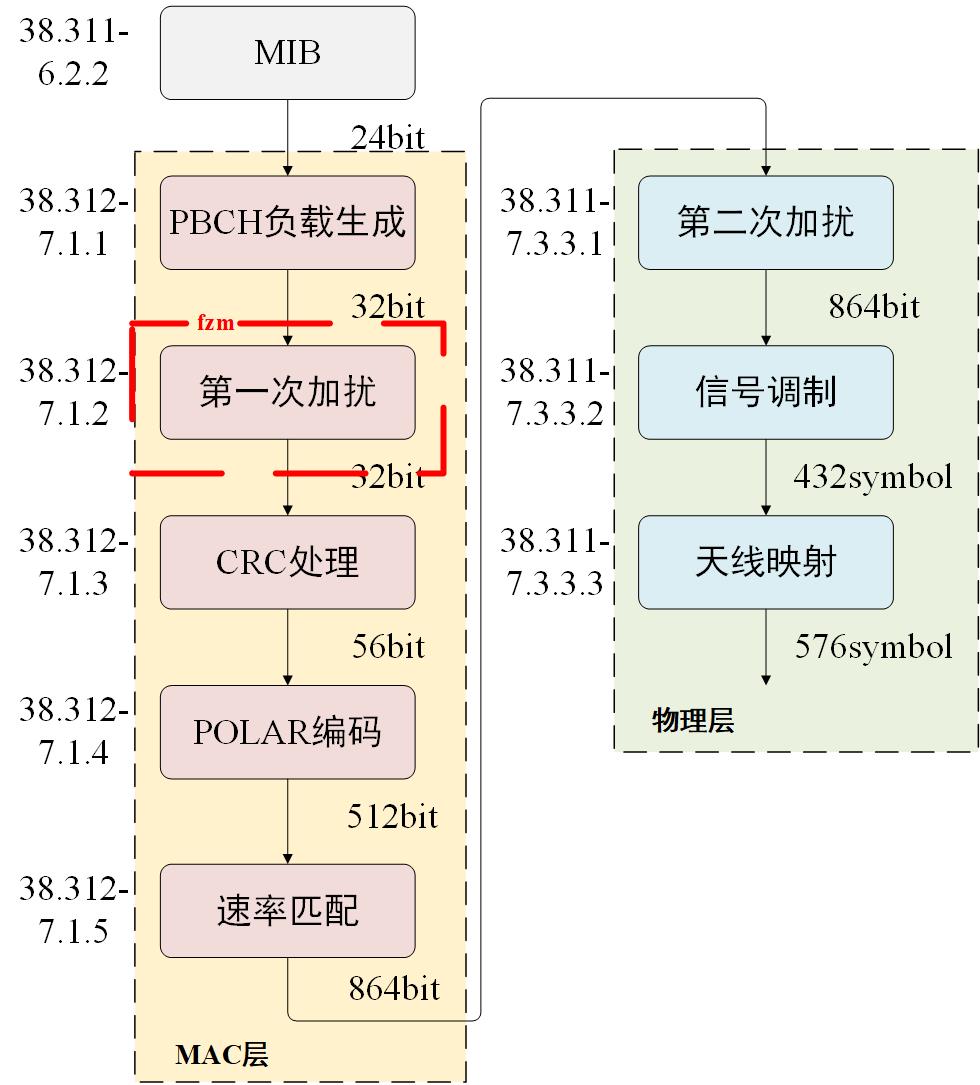

PBCH主要用于初始接入阶段，其数据的主要处理流程为：MIB→PBCH负载生成→第一次加扰→CRC处理→POLAR编码→速率匹配→第二次加扰→信号调制→天线映射。PBCH处理流程如下图所示。

2. 第一次加扰：

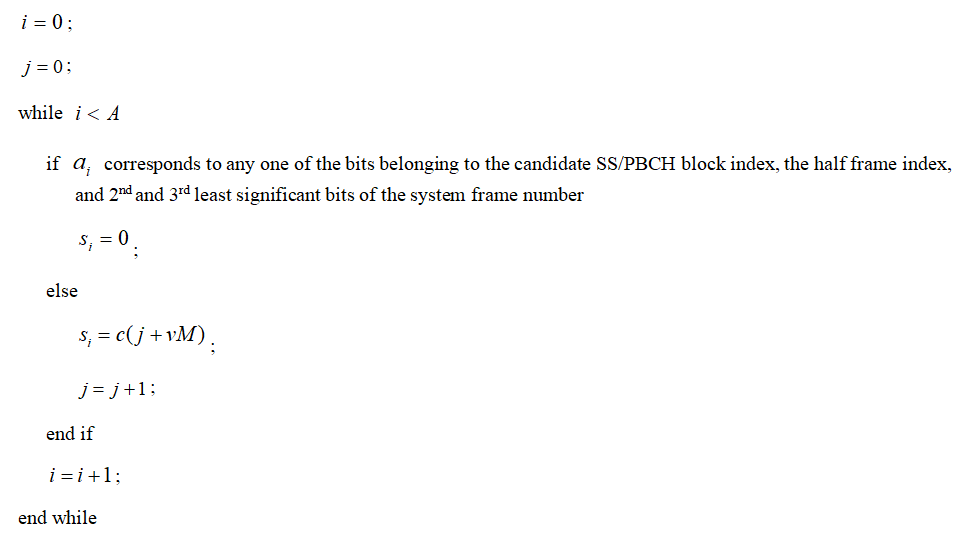

第一次加扰通过将32bit的PBCH负载 $a_{0},a_{1},...,a_{A-1}$ ，A=32，经扰码后处理为 $a'_{0},a'_{1},...,a'_{A-1}$ 。其中， $a'_{i}=(a_{i}+s_{i})mod2$ ，且 $s_{0},s_{1},...,s_{A-1}$ 。第一次加扰目的在于通过使bit数据与伪随机序列进行异或运算，使信号随机化，提高安全性和频谱效率。第一次加扰后的32bit数据生成过程如下：[38.212-7.1.2]

需要注意的是，当PBCH负载中的 $a_{i}$ 对应位为SSB索引、半帧指示及系统帧号（SFN）的第3低位(3rd)与第2低位(2nd)时， $s_{i}$ 取0。且M的取值与半帧中候选SSB最大数量 $\bar{L}_{max}$ 有关，具体关系如下[38.213-4.1]：

序号	$\bar{L}_{max}$	M取值
1	4或8	A-3
2	10	A-4
3	20	A-5
4	64	A-6

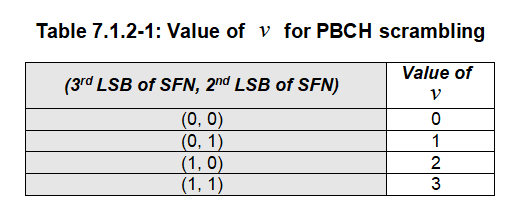

v的取值同样与SFN的第3低位(3rd)与第2低位(2nd)有关，具体取值对于关系如下表所示：

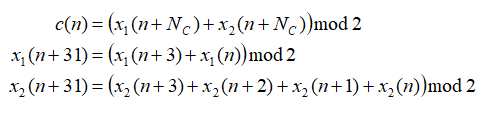

此外，用于加扰的伪随机序列 $c$ 可由38.211-5.2.1计算得到。该序列为长度为31的Gold序列，其生成公式如下：

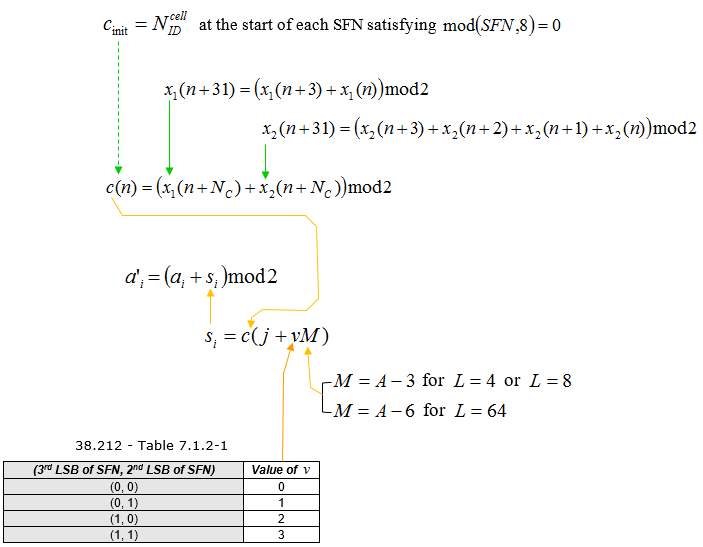

其中， ${{c}_{\text{init}}}=N_{ID}^{cell}$ ，即小区ID, $N_{c}=1600$ ，且 ${{x}_{1}}(0)=1,{{x}_{1}}(n)=0,n=1,2,...,30$ ， ${{c}_{\text{init}}}=\sum\nolimits_{i=0}^{30}{{{x}_{2}}(i)\cdot {{2}^{i}}}$ (即， ${{x}_{2}}$ 的第0~30位可通过 ${{c}_{\text{init}}}$ 转换得到)。需要注意的是，每隔80ms将根据 $N_{ID}^{cell}$ 重新初始化 ${c}_{\text{init}}$ (即，mod(SFN，8)=0）。
