5G NR PBCH之MIB数据获取

        本节主要介绍PBCH中主信息块（MIB，Master information block）数据获取。

1. 前情提要：

        物理广播信道（PBCH：Physical Broadcast Channel），为5G NR协议中使用的下行物理信道，主要用于通过广播的方式向所有用户（UE，User Equipment）发送全局信息。它能够为用户提供系统的基本信息，以便用户可以确定系统的频率范围、小区ID、帧结构等信息，从而可以正确地接收和解码其他物理信道。

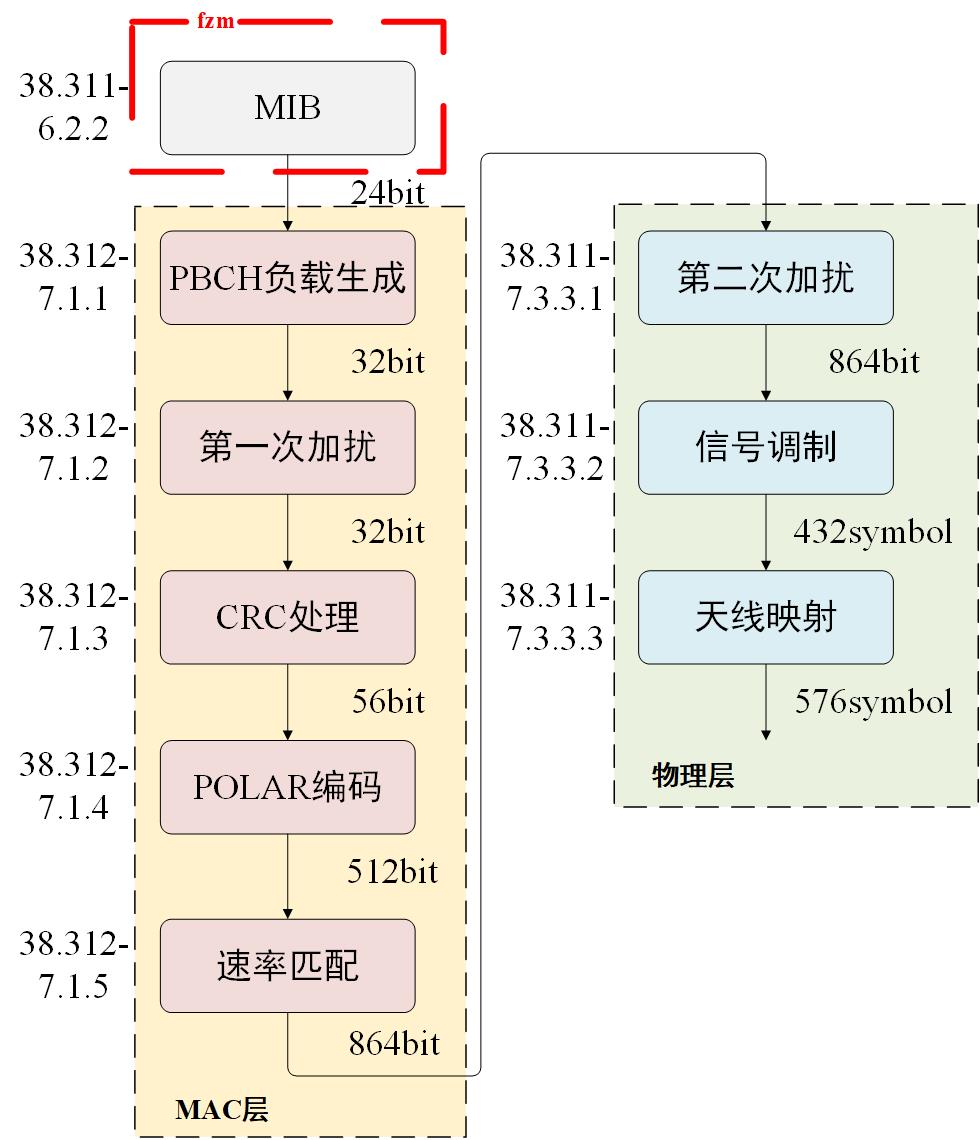

        PBCH主要用于初始接入阶段，其数据的主要处理流程为：MIB→PBCH负载生成→第一次加扰→CRC处理→POLAR编码→速率匹配→第二次加扰→信号调制→天线映射。PBCH处理流程如下图所示。

2. MIB数据获取：

        MIB数据来自无线资源控制层（RRC，Radio Resource Control），共23bit，用于UE获得接入无线接入网中所需要的必须的的、少量的小区信息，每隔80ms更新一次，默认传输间隔20ms（在80ms内，尽管SSB突发集(SSB burst set)多次传输，但PBCH内容保持不变）。[38.331-6.2.2-MIB]

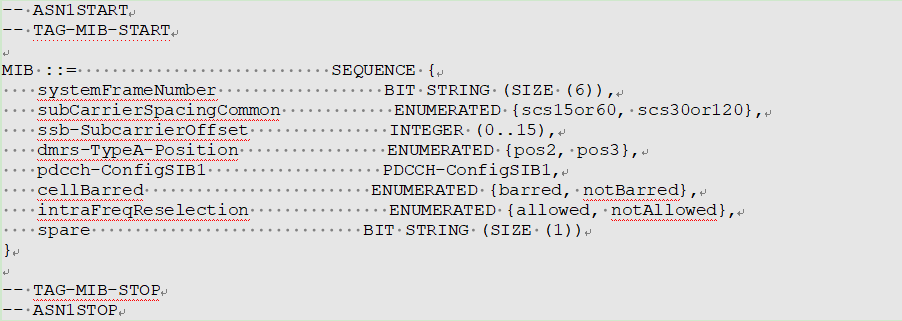

        MIB数据组成如下图所示。

其中，

• systemFrameNumber：用于表示10位系统帧号（范围为0~1023，转换为2进制即10bit）的6位最高有效位（第0bit对应其中最高位），共占据6bit；
• subCarrierSpacingCommon：用于选择初始接入的子载波间隔，可选scs15or60或 scs30or120，若UE在FR1频段读取到scs15or60时，其对应的子载波间隔为15kHz；若读取到scs30or120，则对应子载波间隔为30kHz，在FR2p频段则相应为60kHz或120kHz，共占据1bit；
• ssb-SubcarrierOffset：用于设置SSB子载波0与公共资源块网格之间的子载波偏移（单位为RE），范围为0~15（转换为2进制即4bit），共占据4bit，同样高位在前(严格来说，对于FR2频段，共占据4bit.，范围为0~11；对于FR1频段共占据5bit，范围为0~23，此处只放置低4位的4个bit，另1个bit位于PBCH负载生成中)；[38.211-7.4.3.1]
• dmrs-TypeA-Position：用于设置PDSCH及PUSCH中第一个DM-RS符号在时隙中对应的位置（可选择第3或第4个符号），即对应于pos2或pos3，共占据1bit；
• pdcch-ConfigSIB1：用于配置与SIB1（System Information Block 1）相关的PDCCH（Physical Downlink Control Channel），由配置控制资源集(CORESET)#0和搜索空间(search space)#0，各占据4bit(范围为0~15，且高4位用于指示CORESET)，因此总范围为0~255（转换为2进制即8bit），共占据8bit；
• cellBarred：用于表示本小区是否允许接入，可选择barred或notBarred，共占据1bit；
•  intraFreqReselection：用于表示是否允许小区进行同频重选，可选择allowed或notAllowed(当cellBarred取值为barred时，用于指示同频的其他小区是否允许UE接入)，共占据1bit；
•  spare：备用位，共占据1bit；

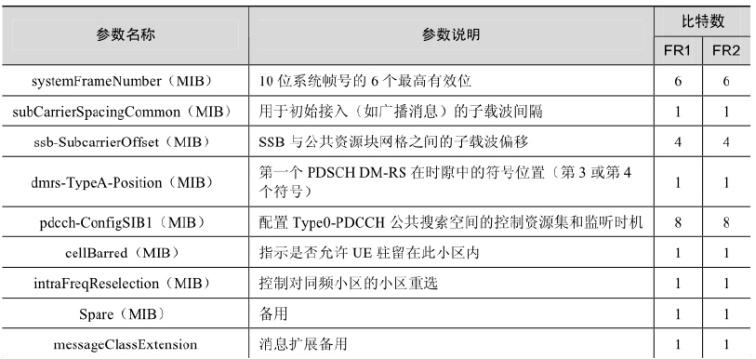

        各信息相应信息如下表所示。

        最后，在MIB前添加messageClassExtension位(备用位，默认为0，共占据1bit)，共同组成24bit的PBCH数据，将用于下一步PBCH负载生成。
