51学习第七天（二）--80c51串行口内部结构介绍--串行口控制寄存器SCON--特殊功能寄存器PCON///80c51的串行口工作方式--波特率计算-串口使用之前的初始化

学习串行口时，感觉挺复杂得 ，但是进入代码之后感觉还行，所以说还是得多练习实践。

2.80c51的串行口结构

2.1、内部结构介绍

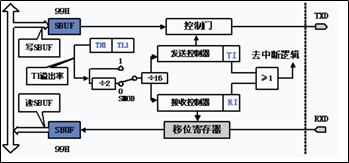

AT89S51单片机串行口的内部结构如下图所示。它有两个物理上独立的接收、发送缓冲器SBUF（属于特殊功能寄存器），可同时发送、接收数据。发送缓冲器只能写入不能读出，接收缓冲器只能读出不能写入，两个缓冲器共用一个特殊功能寄存器字节地址（99H）。

TXD（P3.0）发送数据 Transmit(tx) Data 简写形式

RXD（P3.1）接受数据 Receive(rx) Data 简写形式

1. 串行口的控制寄存器共有两个：特殊功能寄存器SCON和PCON。下面介绍这两个特殊功能寄存器各位的功能。

2.1.1、串行口控制寄存器SCON

串行口控制寄存器SCON，字节地址98H，可位寻址，位地址为98H～9FH。SCON时一个特殊功能寄存器，用以设定串行口的工作方式，接收发送控制以设置状态标志，格式如下图所示。（不用的话 设置0，一般默认是0）

下面介绍SCON中各位的功能。

（1） SM0、SMl：串行口4种工作方式选择位。

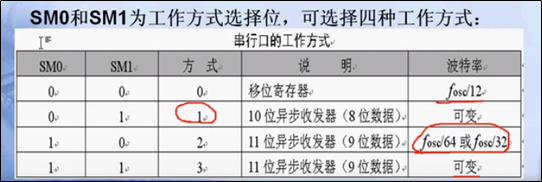

SM0、SM1两位的编码所对应的4种工作方式见下表。

表 串行口的4种工作方式

注：方式1最常用，以此为例！

（2）SM2：多机通信控制位。



因为多机通信是在方式2和方式3下进行的，因此SM2位主要用于方式2或方式3中。当串行口以方式2或方式3接收时，

如果SM2=1，则只有当接收到的第9位数据（RB8）为1时，才使RI置l，产生中断请求，并将接收到的前8位数据送人SBUF；当接收到的第9位数据（RB8）为0时，则将接收到的前8位数据丢弃。

而当SM2=0时，则不论第9位数据是l还是0，都将前8位数据送入SBUF中，并使RI置1，产生中断请求。（RB8不具有激活RI的功能）

在方式1时，如果SM2=1，则只有收到有效的停止位时才会激活RI（接受控制器）。

在方式0时，SM2必须为0。

（3）REN：允许串行接收位。

由软件置1或清0。

REN=1，允许串行口接收数据。

REN=O，禁止串行口接收数据。

（4）TB8：发送的第9位数据。

在方式2和方式3时，TB8是要发送的第9位数据，其值由软件置l或清O。在双机串行通信时，TB8一般作为奇偶校验位使用；在多机串行通信中用来表示主机发送的是地址帧还是数据帧，TB8=1为地址帧，TB8=0为数据帧。

在方式0和1中，该位未用（0）

（5） RB8：接收的第9位数据。

工作在方式2和方式3时，RB8存放接收到的第9位数据。在方式1，如果SM2=0，RB8是接收到的停止位。在方式0，不使用RB8。

（6）TI：发送中断标志位

串行口工作在方式0时，串行发送的第8位数据结束时TI由硬件置1，在其他工作方式中，串行口发送停止位的开始时置TI为1。TI=1，表示一帧数据发送结束。TI位的状态可供软件查询，也可申请中断。CPU响应中断后，在中断服务程序中向SBUF写入要发送的下一帧数据。TI必须由软件清0。

（7） RI：接收中断标志位

串行口工作在方式0时，接收完第8位数据时，RI由硬件置1。在其他工作方式中，串行接收到停止位时，该位置l。RI=1，表示一帧数据接收完毕，并申请中断，要求CPU从接收SBUF取走数据。该位的状态也可供软件查询。RI必须由软件清0。

SCON的所有位都可进行位操作清0或置1。

2.1.2、特殊功能寄存器PCON

特殊功能寄存器PCON字节地址为87H，不能位寻址。PCON的格式如下图所示。

其中，仅仅是最高位SMOD与串行口有关。

SMOD位：波特率选择位。

当SMOD=1时，要比SMOD=O时的波特率加倍，所以也称SMOD位为波特率倍增位。

2.2、80c51的串行口工作方式

由SM0、SM1两位的编码决定有4种方式！

2.2.1、方式1、

只介绍方式1。

传送一帧数据的格式如图所示，其中：

TXD为发送端引脚，RXD为接收端引脚。一帧为10位，1位起始位、8位数据位（先低后高）、1位停止位。波特率由T1或T2的溢出率确定。

在发送或接收到一帧数据后，硬件置TI=1或RI=1，向CPU申请中断；但必须用软件清除中断标志（置0），否则，下一帧数据无法发送或接收。

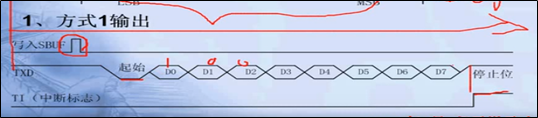

（1）发送：

CPU执行一条写SBUF指令，启动了串行口发送，同时将1写入输出移位寄存器的第9位。发送起始位后，在每个移位脉冲的作用下，输出移位寄存器右移一位，左边移入0，在数据最高位移到输出位时，原写入的第9位1的左边全是0，检测电路检测到这一条件后，使控制电路作最后一次移位，/SEND和DATA无效，发送停止位，一帧结束，置TI=1。

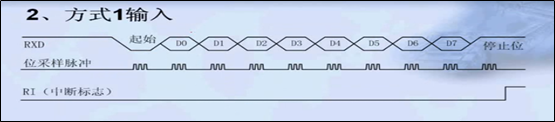

（2）接收：

REN=1后，允许接收。接收器以所选波特率的16倍速率采样RXD

端电平，当检测到一个负跳变时，启动接收器，同时把1FFH写入输入移位寄存器（9位）。由于接、发双方时钟频率有少许误差，为此接收控制器把一位传送时间16等分采样RXD，以其中7、8、9三次采样中至少2次相同的值为接收值。接收位从移位寄存器右边进入，1左移出，当最左边是起始位0时，说明已接收8位数据，再作最后一次移位，接收停止位。将接收到的9位数据前8位装入SBUF，第九位进入RB8并置RI=1,向CPU请求中断

2.2.2、波特率计算

在串行通信中，收发双方对发送或接受数据的速率要有约定。通过软件可对单片机串行口编程为四种方式。

方式0和2波特率固定，

方式1和3波特率可变，由定时器的溢出率来决定。

各种方式的波特率计算公式;

1）方式0的波特率=fosc/12

2）方式2的波特率=2^smod*fosc/64

3）方式1、3的波特率=2^smod*fosc/32

由T1或T2的溢出率和SMOD位确定

定时器的溢出率由定时器中的TH1计数值决定。

T1定时器溢出率= fosc /[12*（256-TH1）]

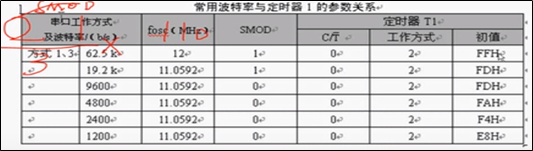

在单片机中，最常用的晶振频率为12MHZ和11.0592MHZ,所以选择用的波特率也相对稳定，常用的波特率以及各参数的关系表

1）用T1：

波特率=2^smod*T1定时器的溢出率/32，T1为方式2(这个指的是计时器工作方式，自动重装8位)//T1定时器的溢出率由TH1

T1定时器溢出率= fosc /[12*（256-TH1）]

例：已知fosc=6MHz，SMOD=0，设置波特率为2400，求T1的计数初值TH1。

波特率=1/（（12/fosc）*（256-X））/32=fosc/12*32（256-X）

（256-X）=fosc/2400/384=6M/2400/384；256-X~=6.5104

TH1~=250=FAH 只能近似计算。

若fosc=11.0592MHz， 则256-X=11.0592M/2400/384=4068/384=12 TH1=F4H；可精确算出，对其它常用的标准波特率也是能正确算出。所以这个晶振频率是最常用的。

如果SMOD=1，则同样的X初值得出的波特率加倍。

2）用T2：

在52型单片机中，串口方式1、3的波特率发生器选择由TCLK、RCLK位

确定是T1还是T2。若TCLK=1，则发送器波特率来自T2，否则来自T1。若RCLK=1，则接收器波特率来自T2，否则来自T1。

由T2产生的波特率与SMOD无关。T2定时的最小单元=2/fosc。T2的溢出脉冲16分频后作为串口的发送或接收脉冲。

波特率=（1/（（2/fosc）（65536-X）））/16=fosc/（32（65536-X））

例：已知fosc=11.0592MHz，求波特率=2400时的X

2400=11059200/（32（65536-X）） 65536-X=144 X=65392=FF70H

2.2.3、串口使用之前的初始化

主要设置产生波特率的定时器1，串行口控制和中断控制。具体步骤如下：

1、确定T1的工作方式（编程TMOD的寄存器）

2、计算T1 的初值，装TH1.TL1

3、启动T1（编程中TCON中的TR1位）

4、确定串行口控制（编程SCON寄存器,这个寄存器可以位寻址即：0x？？，也可以直接操作如：SM1=?,SM0=？）

5、串行口在中断方式工作时，要进行中断设置（编程IE.IP寄存器）
